2. Penampil kristal cair (Inggris: liquid crystal
display; LCD) adalah suatu jenis media
tampilan yang menggunakan kristal cair
sebagai penampil utama. LCD sudah
digunakan di berbagai bidang misalnya
dalam alat-alat elektronik seperti televisi,
kalkulator ataupun layar komputer.
Berikut adalah keunggulan TV LCD yang sudah kami rangkum
sebelumnya,Menghasilkan warna yang lebih realistisTeknologi anti
glare (tanpa bayangan).Tersedia mulai ukuran kecil hingga besar.
Tidak ada radiasi yang dipancarkanDapat digunakan sebagai
monitor. Kebutuhan sumber daya listrik yang lebih rendah
dibanding Plasmar computer

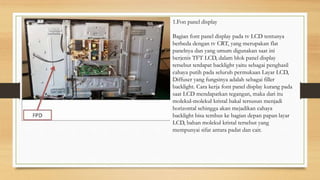

3. 1.Fon panel display
Bagian font panel display pada tv LCD tentunya
berbeda dengan tv CRT, yang merupakan flat
panelnya dan yang umum digunakan saat ini
berjenis TFT LCD, dalam blok panel display
tersebut terdapat backlight yaitu sebagai penghasil
cahaya putih pada seluruh permukaan Layar LCD,
Diffuser yang fungsinya adalah sebagai filler
backlight. Cara kerja font panel display kurang pada
saat LCD mendapatkan tegangan, maka dari itu
molekul-molekul kristal bakal tersusun menjadi
horizontal sehingga akan mejadikan cahaya
backlight bisa tembus ke bagian depan papan layar
LCD, bahan molekul kristal tersebut yang
mempunyai sifat antara padat dan cair.

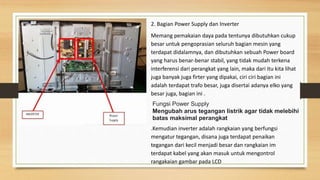

4. 2. Bagian Power Supply dan Inverter
Memang pemakaian daya pada tentunya dibutuhkan cukup
besar untuk pengoprasian seluruh bagian mesin yang
terdapat didalamnya, dan dibutuhkan sebuah Power board
yang harus benar-benar stabil, yang tidak mudah terkena
interferensi dari perangkat yang lain, maka dari itu kita lihat
juga banyak juga firter yang dipakai, ciri ciri bagian ini
adalah terdapat trafo besar, juga disertai adanya elko yang
besar juga, bagian ini .
.Kemudian inverter adalah rangkaian yang berfungsi
mengatur tegangan, disana juga terdapat penaikan
tegangan dari kecil menjadi besar dan rangkaian im
terdapat kabel yang akan masuk untuk mengontrol
rangakaian gambar pada LCD
Fungsi Power Supply
Mengubah arus tegangan listrik agar tidak melebihi
batas maksimal perangkat

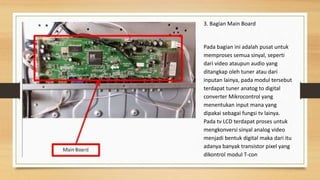

5. 3. Bagian Main Board
Pada bagian ini adalah pusat untuk
memproses semua sinyal, seperti
dari video ataupun audio yang
ditangkap oleh tuner atau dari
inputan lainya, pada modul tersebut
terdapat tuner anatog to digital
converter Mikrocontrol yang
menentukan input mana yang
dipakai sebagai fungsi tv lainya.
Pada tv LCD terdapat proses untuk
mengkonversi sinyal analog video
menjadi bentuk digital maka dari itu
adanya banyak transistor pixel yang
dikontrol modul T-con

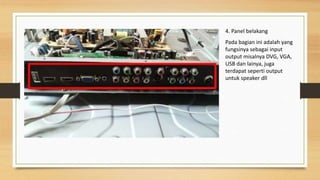

6. 4. Panel belakang
Pada bagian ini adalah yang
fungsinya sebagai input
output misalnya DVG, VGA,
USB dan lainya, juga
terdapat seperti output
untuk speaker dll

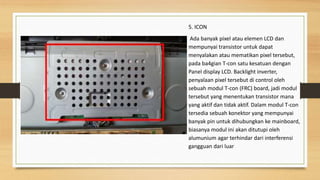

7. 5. ICON
Ada banyak pixel atau elemen LCD dan
mempunyai transistor untuk dapat
menyalakan atau mematikan pixel tersebut,
pada ba4gian T-con satu kesatuan dengan
Panel display LCD. Backlight inverter,
penyalaan pixel tersebut di control oleh
sebuah modul T-con (FRC) board, jadi modul
tersebut yang menentukan transistor mana
yang aktif dan tidak aktif. Dalam modul T-con
tersedia sebuah konektor yang mempunyai
banyak pin untuk dihubungkan ke mainboard,
biasanya modul ini akan ditutupi oleh
alumunium agar terhindar dari interferensi
gangguan dari luar

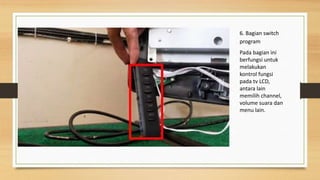

8. 6. Bagian switch
program
Pada bagian ini
berfungsi untuk
melakukan
kontrol fungsi
pada tv LCD,
antara lain
memilih channel,
volume suara dan
menu lain.

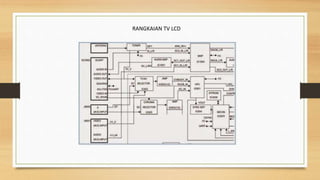

9. RANGKAIAN TV LCD
