Dokumen ini merangkumi spesifikasi pelbagai jenis dioda penyearah termasuk dioda umum, dioda pemulihan cepat, dan dioda dampers serta zener. Setiap kategori dioda mempunyai nilai voltan maksimum dan masa pemulihan tertentu yang sesuai untuk aplikasi berbeza seperti rangkaian frekuensi tinggi dan penyearah AC. Penting untuk memilih dioda dengan masa pemulihan sesuai untuk aplikasi spesifik untuk memastikan prestasi yang optimum.

1. SPESIFIKASI DIODA 1
DIODE PENYEARAH GENERAL PURPOSE ( untuk ac 50/60 Hz)
IN54xx = 3A
5400 5402 5404 5406 5407 5408 1N5397
V maks 50 100v 200v 400v 600v 800v 1000v
1Nxxxx
1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007
1N4816 1N4817 1N4818 1N4819 1N4820 1N4821 1N4822
IN5052 IN5053 IN5054
1N5391 1N5392 1N5393 1N5394 1N5395 1N5398 1N5399
V maks 50v 100v 200v 400v 600v 800v 1000v
• 1N48xx = 1N539x = 1A
• IN505x = 1.5A
• Recovery time 1N400x = 5ns
• Recovery time 1N48xx = 1N539x = 10ns
===============================================================
DIODE PENYEARAH FR (Fast Recovery) - (untuk sirkit SMPS/Horisontal)
Catatan :
• Makin kecil angka recovery time (ns) berarti makin tinggi kemampuan untuk dipakai pada sirkit
frekwensi tinggi.
• Sirkit horisontal bekerja pada frekwensi 15.625 Kz
• Sirkit SMPS ada yang bekerja pada frekwensi sekitar 35Kz tetapi ada pula yang bekerja pada frekwensi
hampir 100Khz.
• Jadi kalau mengganti diode untuk sirkit SMPS kecuali lihat data arus (A), tetepi juga harus dilihat data
recovery time-nya (ns). Nilai (ns) paling tidak sama – atau dapat digunakan dengan nilai (ns) yang lebih
kecil.
• Jangan menggunakan diode general purpuse untuk sirkit Horisontal atau SMPS. Sebaliknya diode Fast
Recovery tidak masalah jika dipakai untuk penyearah ac 50/60Hz
FR 101 102 103 104 105 106 107
V maks 50v 100v 200v 400v 600v 800v 1000v
Recovery T 150ns 150ns 150ns 150ns 250ns 500ns 500ns
• FR10x = 1A
• FR15x = 1.5A
HER 101 102 103 104 105 106 107
V maks 50v 100v 200v 400v 600v 800v 1000v
Recovery T 50ns 50ns 50ns 50ns 100ns 100ns 100ns
• HER10x = 1A
• HER30x = 3a
PR 2001 2002 2003 2004 2005

2. SPESIFIKASI DIODA 1
V maks 50v 100v 200v 400v 600v
Recovery T 150ns 150ns 150ns 150ns 250ns
• PR200x = 2A
• PR300x = 3A
RGP 10A 10B 10D 10G 10J 10K 10M
V maks 50v 100v 200v 400v 600v 800v 1000v
Recovery T 150ns 150ns 150ns 150ns 250ns 500ns 500ns
• RGP10 x = 1A
• RGP15x = 1.5A
RGP002- 12E 14E 16E 18E 20E
V maks 1200v 1400v 1600v 1800v 2000v
Recovery T 300ns 300ns 300ns 300ns 300ns
• RGP002-xxE = 0.5A Biasanya dijumpai untuk penyearah tegangan screen Sony
RM2x 2Z 2 2A 2B 2C
V maks 200v 400v 600v 800v 1000V
Recovery T 150ns 150ns 150ns 150ns 250ns
• 2A
RU2x(G) 2A(G) 2B(G) 2D(G) 2G(G) 2J(G) 2M(G) 2K(G)
V maks 50v 100v 200v 400v 600v 800v 1000v
Recovery T 50ns 50ns 50ns 50ns 75ns 75ns 75ns
• RU2x = 1.5A
RU4x 4Y 4Z 4 4A 4B 4C 4YX
V maks 100v 200v 400v 600v 800v 1000v 70v
I maks 3.5A 3.5A 3A 3A 3A 2.5A 4A
Recovery T 100ns 100ns 100ns 100ns 100ns 100ns 50ns
SR2x 2A 2B 2D 2G 2J 2K 2M
V maks 50v 100v 200v 400v 600v 800v 1000v
Recovery T 150ns 150ns 150ns 150ns 150ns 250ns 500ns
• SR2x = 2A
• N4148 Vrms maks=75v , 150mA, recovery time =4 ns
• STTH102 Vmaks=75v, I=150mA, recovery time=20ns
• RU2M(Z) V maks =400v, I = 1.1A, recovery time = 100ns
• RU2AM(Z) V maks = 600v, I = 1.1A, rtecovery time = 100ns
==================================================================
Diode Damper (bag horisontal) atau Sirkit Pin-cushion (bagian atas)

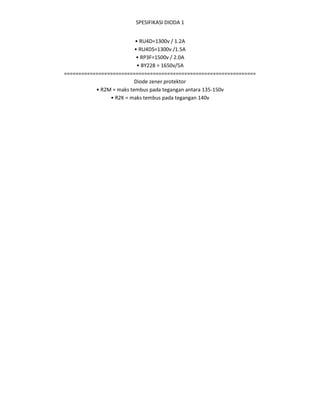

3. SPESIFIKASI DIODA 1
• RU4D=1300v / 1.2A
• RU4DS=1300v /1.5A
• RP3F=1500v / 2.0A
• BY228 = 1650v/5A
===================================================================
Diode zener protektor
• R2M = maks tembus pada tegangan antara 135-150v
• R2K = maks tembus pada tegangan 140v
