1. AUTOCAD MAP
diklat calon petugas ukur
@Bogor 2016

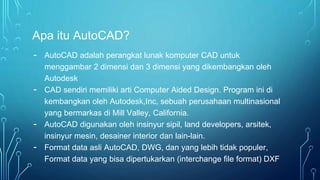

2. Apa itu AutoCAD?
- AutoCAD adalah perangkat lunak komputer CAD untuk
menggambar 2 dimensi dan 3 dimensi yang dikembangkan oleh
Autodesk
- CAD sendiri memiliki arti Computer Aided Design. Program ini di
kembangkan oleh Autodesk,Inc, sebuah perusahaan multinasional
yang bermarkas di Mill Valley, California.
- AutoCAD digunakan oleh insinyur sipil, land developers, arsitek,
insinyur mesin, desainer interior dan lain-lain.
- Format data asli AutoCAD, DWG, dan yang lebih tidak populer,
Format data yang bisa dipertukarkan (interchange file format) DXF

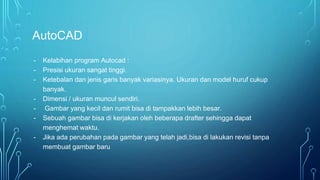

3. AutoCAD
- Kelabihan program Autocad :
- Presisi ukuran sangat tinggi.
- Ketebalan dan jenis garis banyak variasinya. Ukuran dan model huruf cukup
banyak.
- Dimensi / ukuran muncul sendiri.
- Gambar yang kecil dan rumit bisa di tampakkan lebih besar.
- Sebuah gambar bisa di kerjakan oleh beberapa drafter sehingga dapat
menghemat waktu.
- Jika ada perubahan pada gambar yang telah jadi,bisa di lakukan revisi tanpa
membuat gambar baru

4. SEKILAS AUTOCAD / AUTOCADMAP
1982
Autocad
R1Msdos
1992
AutocadR12
Windows
1997
Autocad,
AutocadMap
R14
1999
Autocad,
AutocadMap
2000
2009
Autocad,
AutocadMap
2010
2016
Autocad,
AutocadMap
2017
• Product dari Autodesk Inc.
• Acad 32bit dan 64bit
• Format file DWG
• OneStepAhead

5. DWG VERSION
DWG Versions ACAD
AC1027: AcadR2013 AutoCAD_2013/2014/2015/2016/2017
AC1024: AcadR2010 AutoCAD_2010/2011/2012
AC1021: AcadR2007 AutoCAD_2007/2008/2009
AC1018: AcadR2004 AutoCAD_2004/2005/2006
AC1015: AcadR2000 AutoCAD_2000/2000i/2002
AC1014: AcadR14 Release_14
AC1012: AcadR13 Release_13
AC1009: AcadR12 Release_12

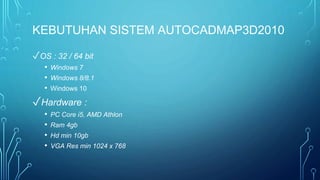

6. KEBUTUHAN SISTEM AUTOCADMAP3D2010
✓OS : 32 / 64 bit
• Windows 7
• Windows 8/8.1
• Windows 10
✓Hardware :
• PC Core i5, AMD Athlon
• Ram 4gb
• Hd min 10gb
• VGA Res min 1024 x 768

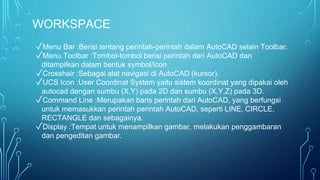

7. WORKSPACE
✓Menu Bar :Berisi tentang perintah-perintah dalam AutoCAD selain Toolbar.
✓Menu Toolbar :Tombol-tombol berisi perintah dari AutoCAD dan
ditampilkan dalam bentuk symbol/icon
✓Crosshair :Sebagai alat navigasi di AutoCAD (kursor).
✓UCS Icon :User Coordinat System yaitu sistem koordinat yang dipakai oleh
autocad dengan sumbu (X,Y) pada 2D dan sumbu (X,Y,Z) pada 3D.
✓Command Line :Merupakan baris perintah dari AutoCAD, yang berfungsi
untuk memasukkan perintah perintah AutoCAD, seperti LINE, CIRCLE,
RECTANGLE dan sebagainya.
✓Display :Tempat untuk menampilkan gambar, melakukan penggambaran
dan pengeditan gambar.

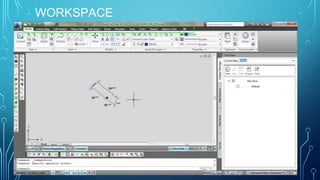

8. WORKSPACE

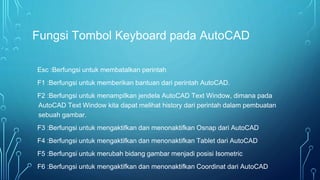

9. Fungsi Tombol Keyboard pada AutoCAD
Esc :Berfungsi untuk membatalkan perintah
F1 :Berfungsi untuk memberikan bantuan dari perintah AutoCAD.
F2 :Berfungsi untuk menampilkan jendela AutoCAD Text Window, dimana pada
AutoCAD Text Window kita dapat melihat history dari perintah dalam pembuatan
sebuah gambar.
F3 :Berfungsi untuk mengaktifkan dan menonaktifkan Osnap dari AutoCAD
F4 :Berfungsi untuk mengaktifkan dan menonaktifkan Tablet dari AutoCAD
F5 :Berfungsi untuk merubah bidang gambar menjadi posisi Isometric
F6 :Berfungsi untuk mengaktifkan dan menonaktifkan Coordinat dari AutoCAD

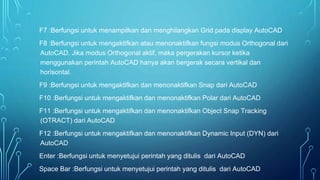

10. F7 :Berfungsi untuk menampilkan dan menghilangkan Grid pada display AutoCAD
F8 :Berfungsi untuk mengaktifkan atau menonaktifkan fungsi modus Orthogonal dari
AutoCAD. Jika modus Orthogonal aktif, maka pergerakan kursor ketika
menggunakan perintah AutoCAD hanya akan bergerak secara vertikal dan
horisontal.
F9 :Berfungsi untuk mengaktifkan dan menonaktifkan Snap dari AutoCAD
F10 :Berfungsi untuk mengaktifkan dan menonaktifkan Polar dari AutoCAD
F11 :Berfungsi untuk mengaktifkan dan menonaktifkan Object Snap Tracking
(OTRACT) dari AutoCAD
F12 :Berfungsi untuk mengaktifkan dan menonaktifkan Dynamic Input (DYN) dari
AutoCAD
Enter :Berfungsi untuk menyetujui perintah yang ditulis dari AutoCAD
Space Bar :Berfungsi untuk menyetujui perintah yang ditulis dari AutoCAD

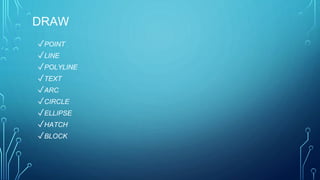

11. DRAW
✓POINT
✓LINE
✓POLYLINE
✓TEXT
✓ARC
✓CIRCLE
✓ELLIPSE
✓HATCH
✓BLOCK

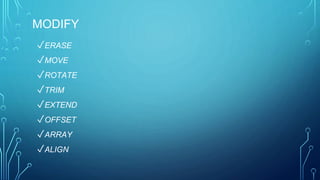

12. MODIFY
✓ERASE
✓MOVE
✓ROTATE
✓TRIM
✓EXTEND
✓OFFSET
✓ARRAY
✓ALIGN

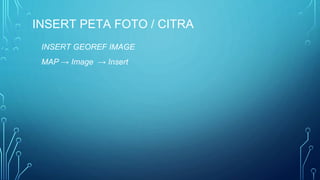

13. INSERT PETA FOTO / CITRA
INSERT GEOREF IMAGE
MAP → Image → Insert

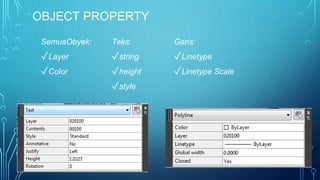

14. OBJECT PROPERTY
SemuaObyek:
✓Layer
✓Color
Teks:
✓string
✓height
✓style
Garis:
✓Linetype
✓Linetype Scale

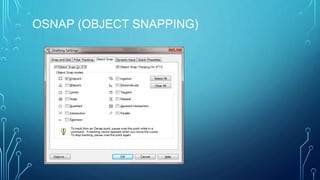

15. OSNAP (OBJECT SNAPPING)

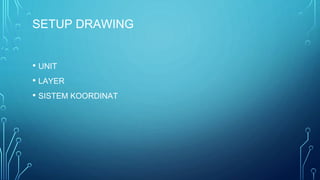

16. SETUP DRAWING
• UNIT
• LAYER
• SISTEM KOORDINAT

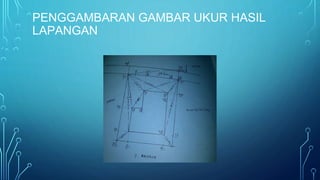

17. PENGGAMBARAN GAMBAR UKUR HASIL
LAPANGAN

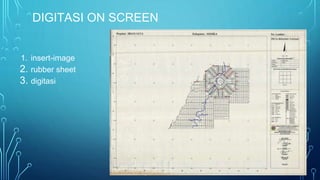

18. DIGITASI ON SCREEN
1. insert-image
2. rubber sheet
3. digitasi

19. CLEAN UP DRAWING
1. MAP - TOOLS - DRAWING CLEAN
UP

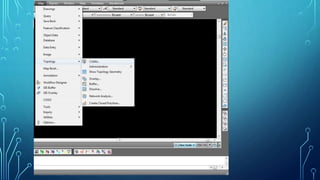

20. BUILD TOPOLOGY

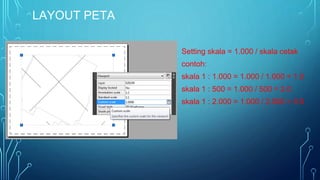

21. LAYOUT PETA
Setting skala = 1.000 / skala cetak
contoh:
skala 1 : 1.000 = 1.000 / 1.000 = 1.0
skala 1 : 500 = 1.000 / 500 = 2.0
skala 1 : 2.000 = 1.000 / 2.000 = 0.5

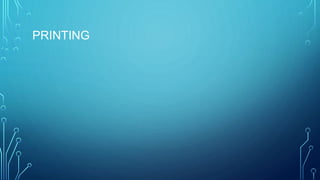

22. PRINTING
