Bài viết trình bày về camera IP, một loại camera giám sát hiện đại sử dụng giao thức internet để truyền tín hiệu hình ảnh đến các thiết bị lưu trữ. Camera IP có nhiều ưu điểm như khả năng kết nối linh hoạt qua mạng, dễ dàng quản lý hệ thống, và tích hợp nhiều tính năng hữu ích. Tuy nhiên, nhược điểm của chúng là giá thành cao hơn so với camera analog và yêu cầu kiến thức về mạng khi lắp đặt.

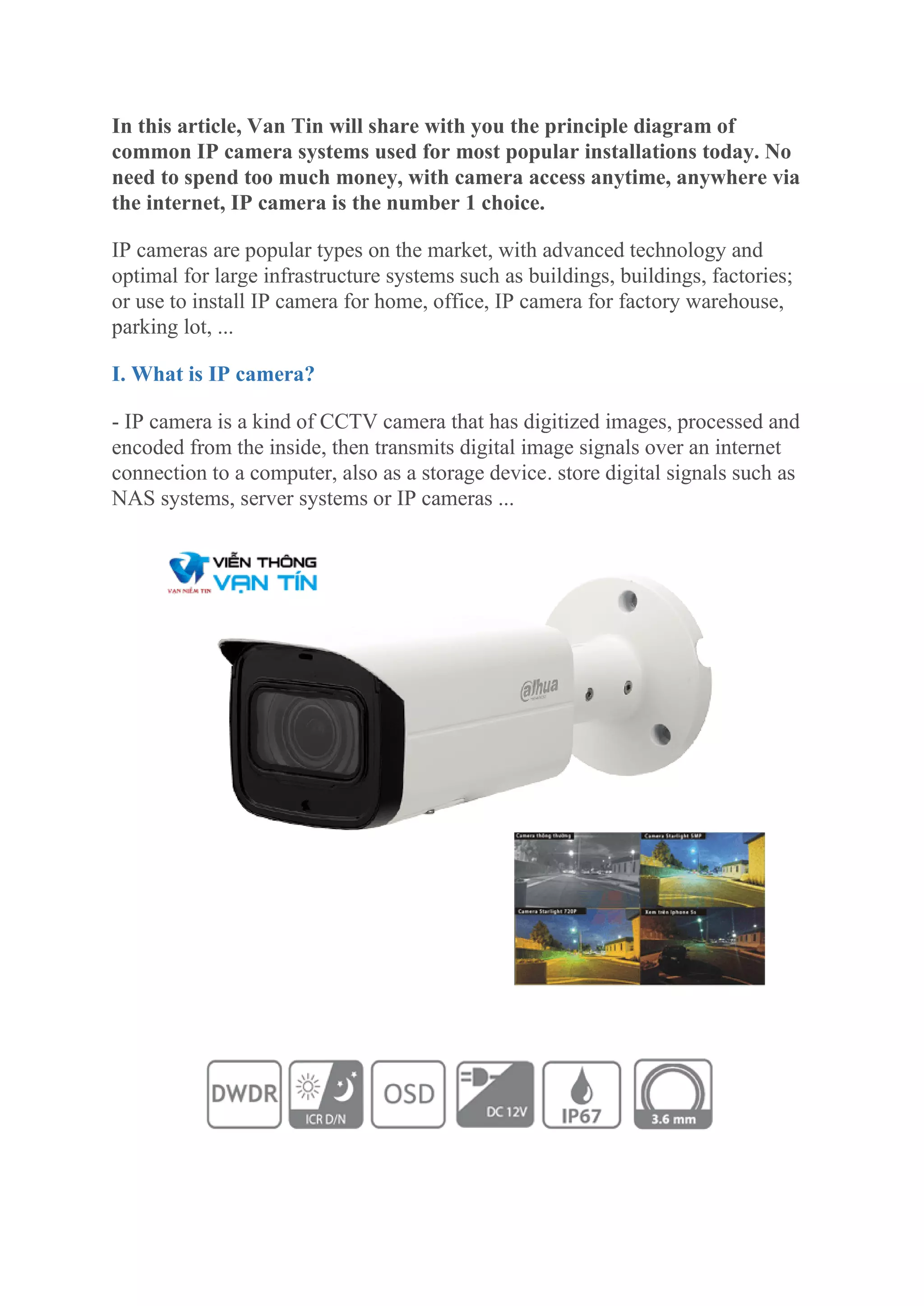

1. In this article, Van Tin will share with you the principle diagram of
common IP camera systems used for most popular installations today. No
need to spend too much money, with camera access anytime, anywhere via
the internet, IP camera is the number 1 choice.
IP cameras are popular types on the market, with advanced technology and
optimal for large infrastructure systems such as buildings, buildings, factories;
or use to install IP camera for home, office, IP camera for factory warehouse,
parking lot, ...
I. What is IP camera?
- IP camera is a kind of CCTV camera that has digitized images, processed and
encoded from the inside, then transmits digital image signals over an internet
connection to a computer, also as a storage device. store digital signals such as
NAS systems, server systems or IP cameras ...

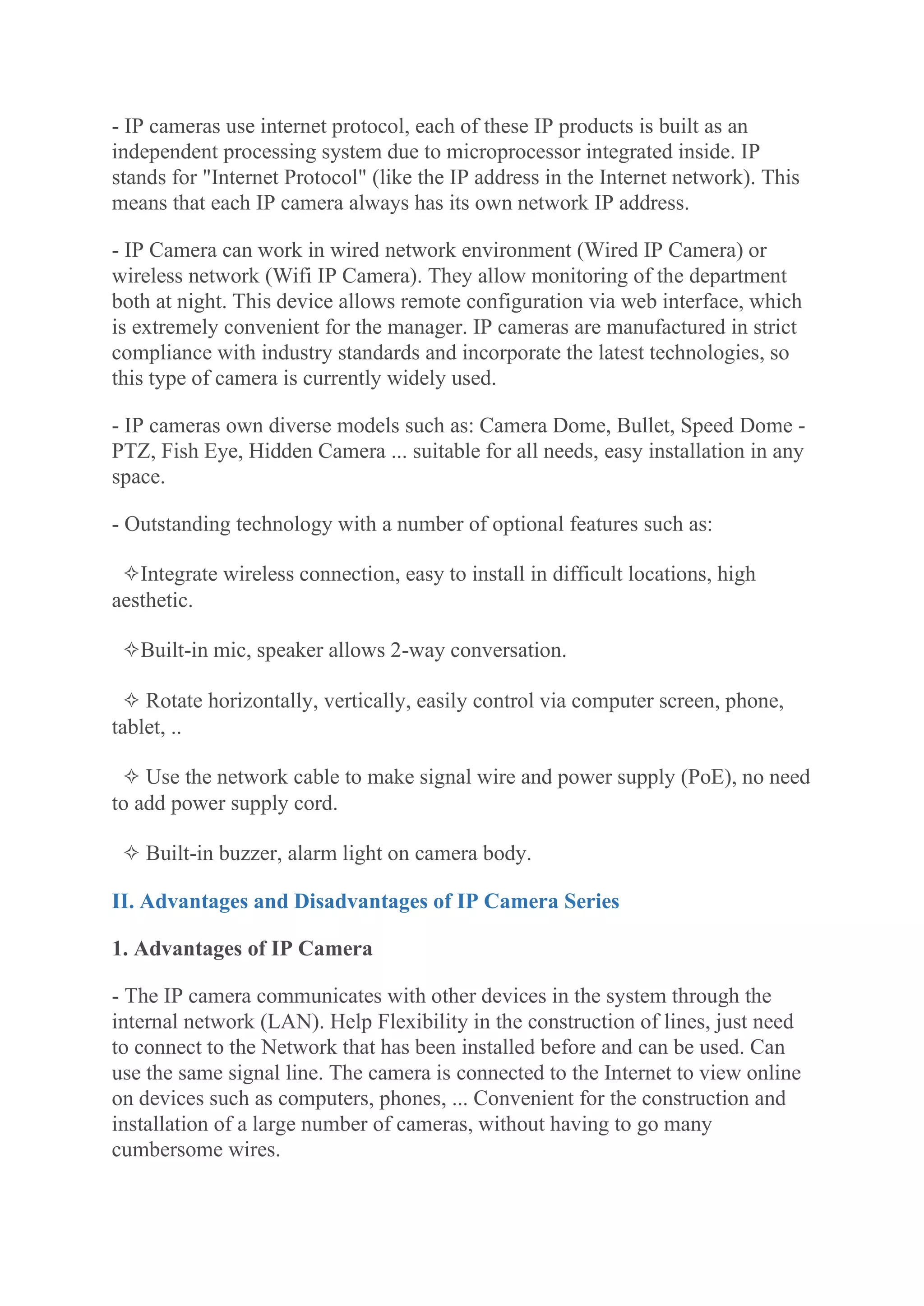

2. - IP cameras use internet protocol, each of these IP products is built as an
independent processing system due to microprocessor integrated inside. IP
stands for "Internet Protocol" (like the IP address in the Internet network). This
means that each IP camera always has its own network IP address.
- IP Camera can work in wired network environment (Wired IP Camera) or
wireless network (Wifi IP Camera). They allow monitoring of the department
both at night. This device allows remote configuration via web interface, which
is extremely convenient for the manager. IP cameras are manufactured in strict
compliance with industry standards and incorporate the latest technologies, so
this type of camera is currently widely used.
- IP cameras own diverse models such as: Camera Dome, Bullet, Speed Dome -
PTZ, Fish Eye, Hidden Camera ... suitable for all needs, easy installation in any
space.
- Outstanding technology with a number of optional features such as:
✧Integrate wireless connection, easy to install in difficult locations, high
aesthetic.
✧Built-in mic, speaker allows 2-way conversation.
✧ Rotate horizontally, vertically, easily control via computer screen, phone,
tablet, ..
✧ Use the network cable to make signal wire and power supply (PoE), no need
to add power supply cord.
✧ Built-in buzzer, alarm light on camera body.
II. Advantages and Disadvantages of IP Camera Series
1. Advantages of IP Camera
- The IP camera communicates with other devices in the system through the
internal network (LAN). Help Flexibility in the construction of lines, just need
to connect to the Network that has been installed before and can be used. Can
use the same signal line. The camera is connected to the Internet to view online
on devices such as computers, phones, ... Convenient for the construction and
installation of a large number of cameras, without having to go many
cumbersome wires.

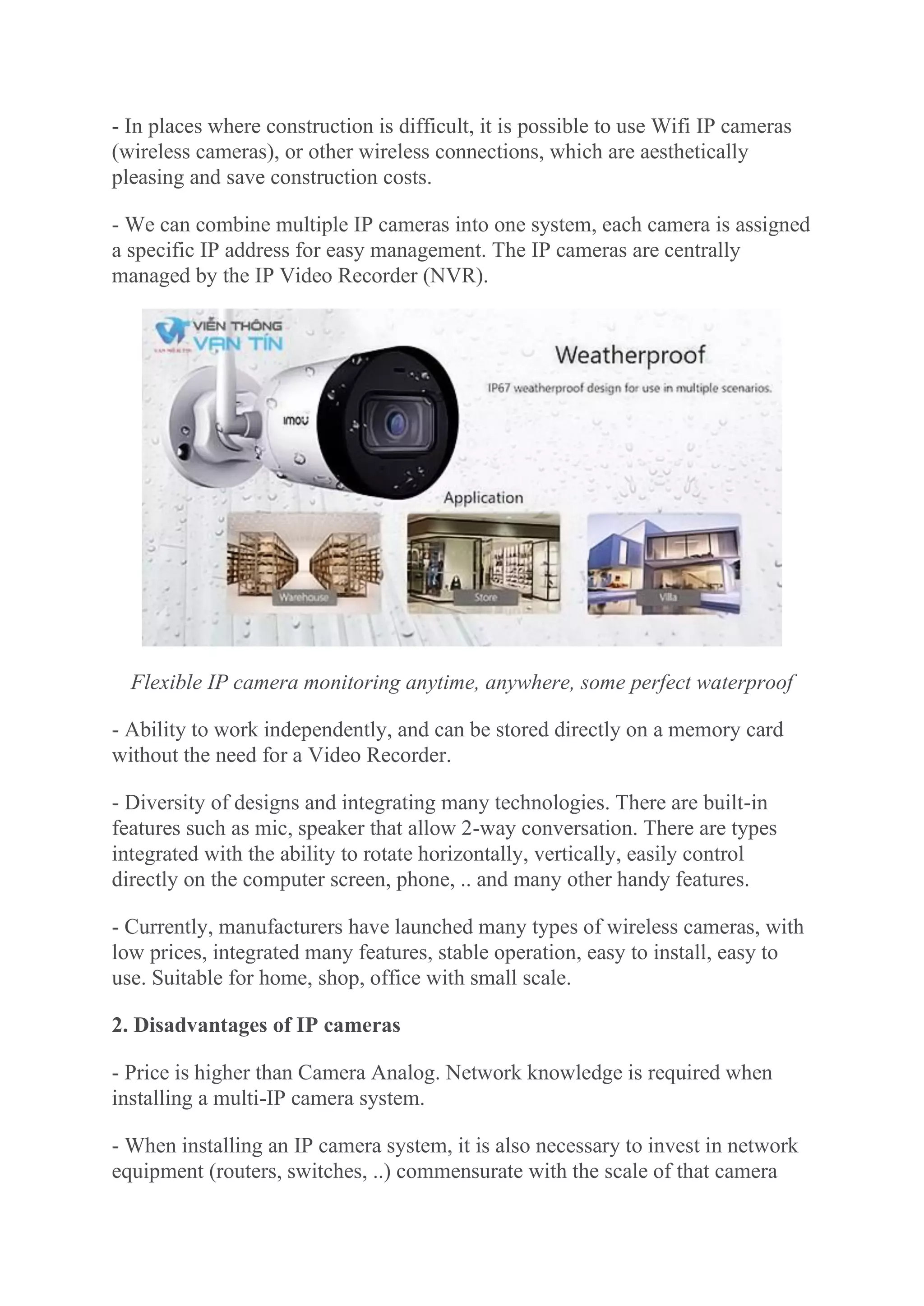

3. - In places where construction is difficult, it is possible to use Wifi IP cameras
(wireless cameras), or other wireless connections, which are aesthetically
pleasing and save construction costs.
- We can combine multiple IP cameras into one system, each camera is assigned
a specific IP address for easy management. The IP cameras are centrally
managed by the IP Video Recorder (NVR).
Flexible IP camera monitoring anytime, anywhere, some perfect waterproof
- Ability to work independently, and can be stored directly on a memory card
without the need for a Video Recorder.
- Diversity of designs and integrating many technologies. There are built-in
features such as mic, speaker that allow 2-way conversation. There are types
integrated with the ability to rotate horizontally, vertically, easily control
directly on the computer screen, phone, .. and many other handy features.
- Currently, manufacturers have launched many types of wireless cameras, with
low prices, integrated many features, stable operation, easy to install, easy to
use. Suitable for home, shop, office with small scale.
2. Disadvantages of IP cameras
- Price is higher than Camera Analog. Network knowledge is required when
installing a multi-IP camera system.
- When installing an IP camera system, it is also necessary to invest in network
equipment (routers, switches, ..) commensurate with the scale of that camera

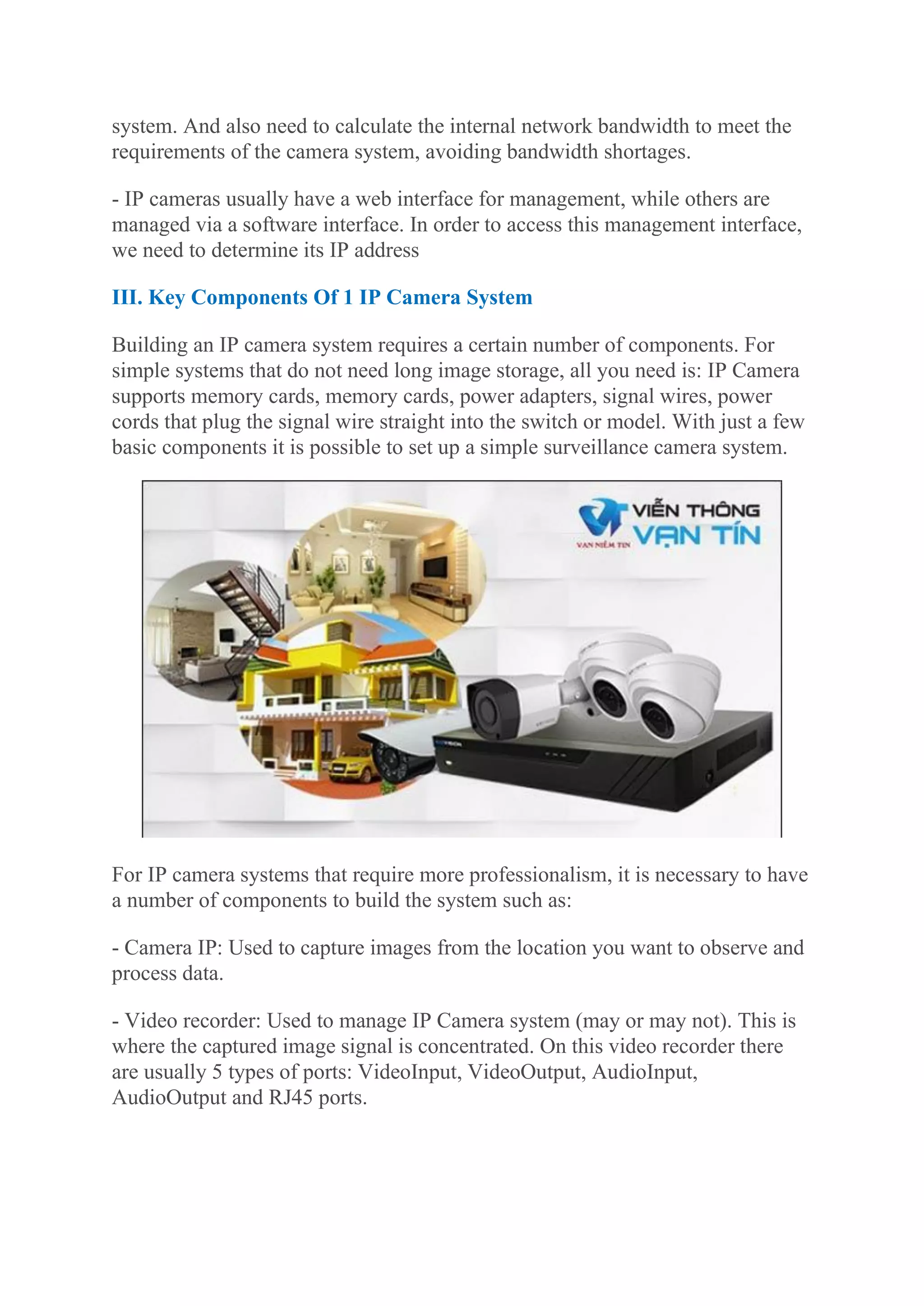

4. system. And also need to calculate the internal network bandwidth to meet the
requirements of the camera system, avoiding bandwidth shortages.
- IP cameras usually have a web interface for management, while others are
managed via a software interface. In order to access this management interface,
we need to determine its IP address
III. Key Components Of 1 IP Camera System
Building an IP camera system requires a certain number of components. For
simple systems that do not need long image storage, all you need is: IP Camera
supports memory cards, memory cards, power adapters, signal wires, power
cords that plug the signal wire straight into the switch or model. With just a few
basic components it is possible to set up a simple surveillance camera system.
For IP camera systems that require more professionalism, it is necessary to have
a number of components to build the system such as:
- Camera IP: Used to capture images from the location you want to observe and
process data.
- Video recorder: Used to manage IP Camera system (may or may not). This is
where the captured image signal is concentrated. On this video recorder there
are usually 5 types of ports: VideoInput, VideoOutput, AudioInput,
AudioOutput and RJ45 ports.

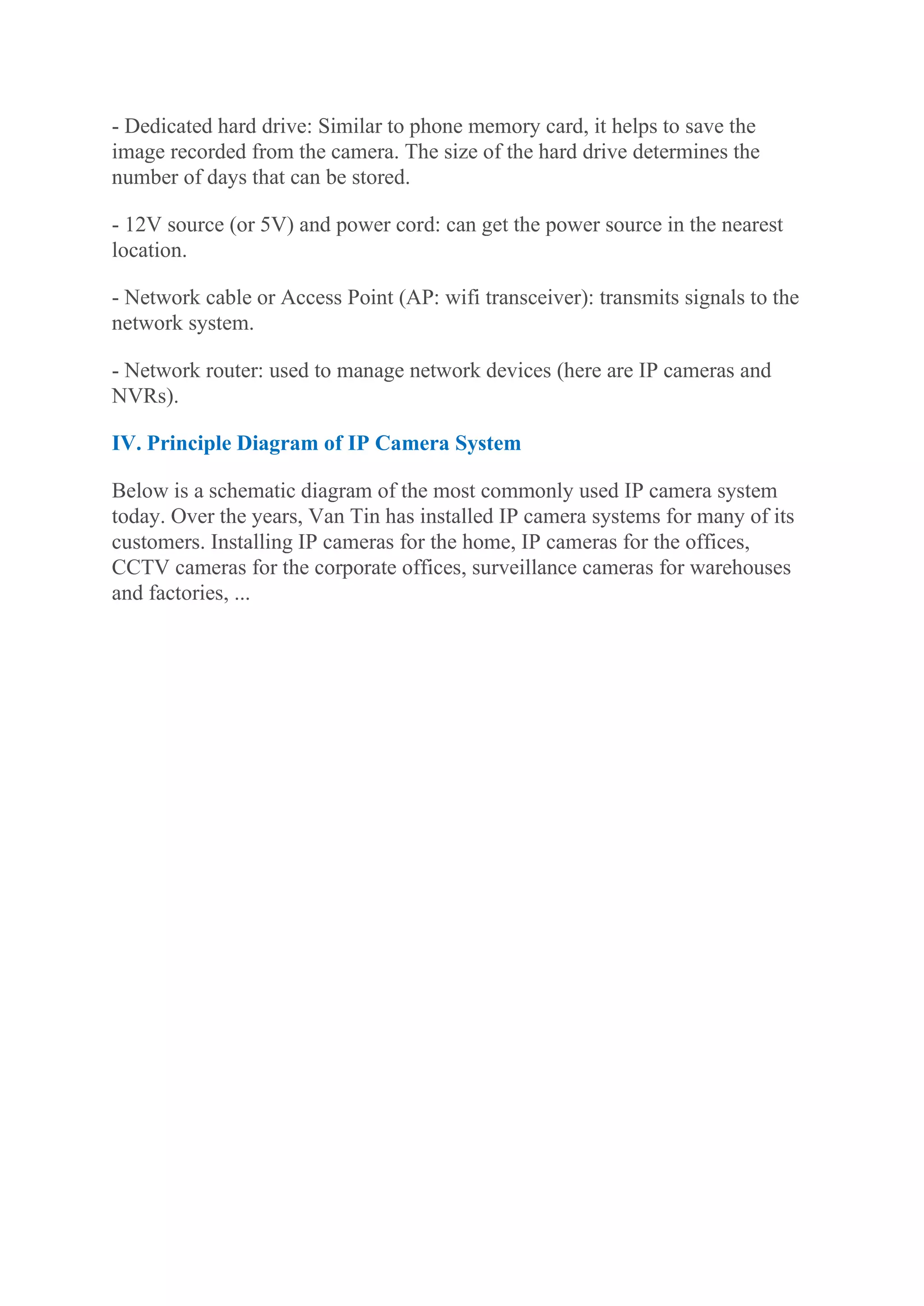

5. - Dedicated hard drive: Similar to phone memory card, it helps to save the
image recorded from the camera. The size of the hard drive determines the
number of days that can be stored.
- 12V source (or 5V) and power cord: can get the power source in the nearest
location.
- Network cable or Access Point (AP: wifi transceiver): transmits signals to the
network system.
- Network router: used to manage network devices (here are IP cameras and
NVRs).
IV. Principle Diagram of IP Camera System
Below is a schematic diagram of the most commonly used IP camera system
today. Over the years, Van Tin has installed IP camera systems for many of its
customers. Installing IP cameras for the home, IP cameras for the offices,
CCTV cameras for the corporate offices, surveillance cameras for warehouses
and factories, ...

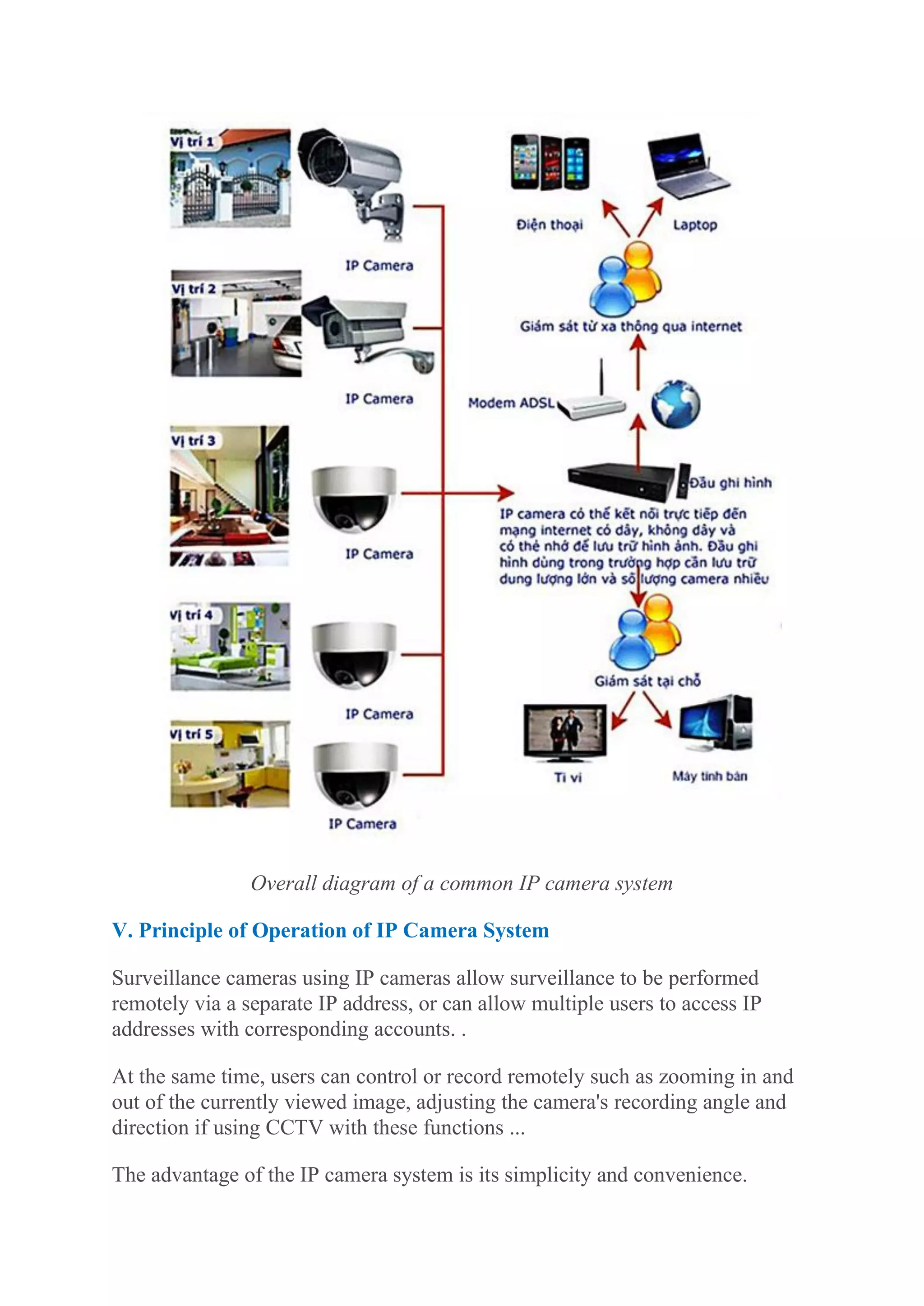

6. Overall diagram of a common IP camera system
V. Principle of Operation of IP Camera System
Surveillance cameras using IP cameras allow surveillance to be performed
remotely via a separate IP address, or can allow multiple users to access IP
addresses with corresponding accounts. .
At the same time, users can control or record remotely such as zooming in and
out of the currently viewed image, adjusting the camera's recording angle and
direction if using CCTV with these functions ...
The advantage of the IP camera system is its simplicity and convenience.

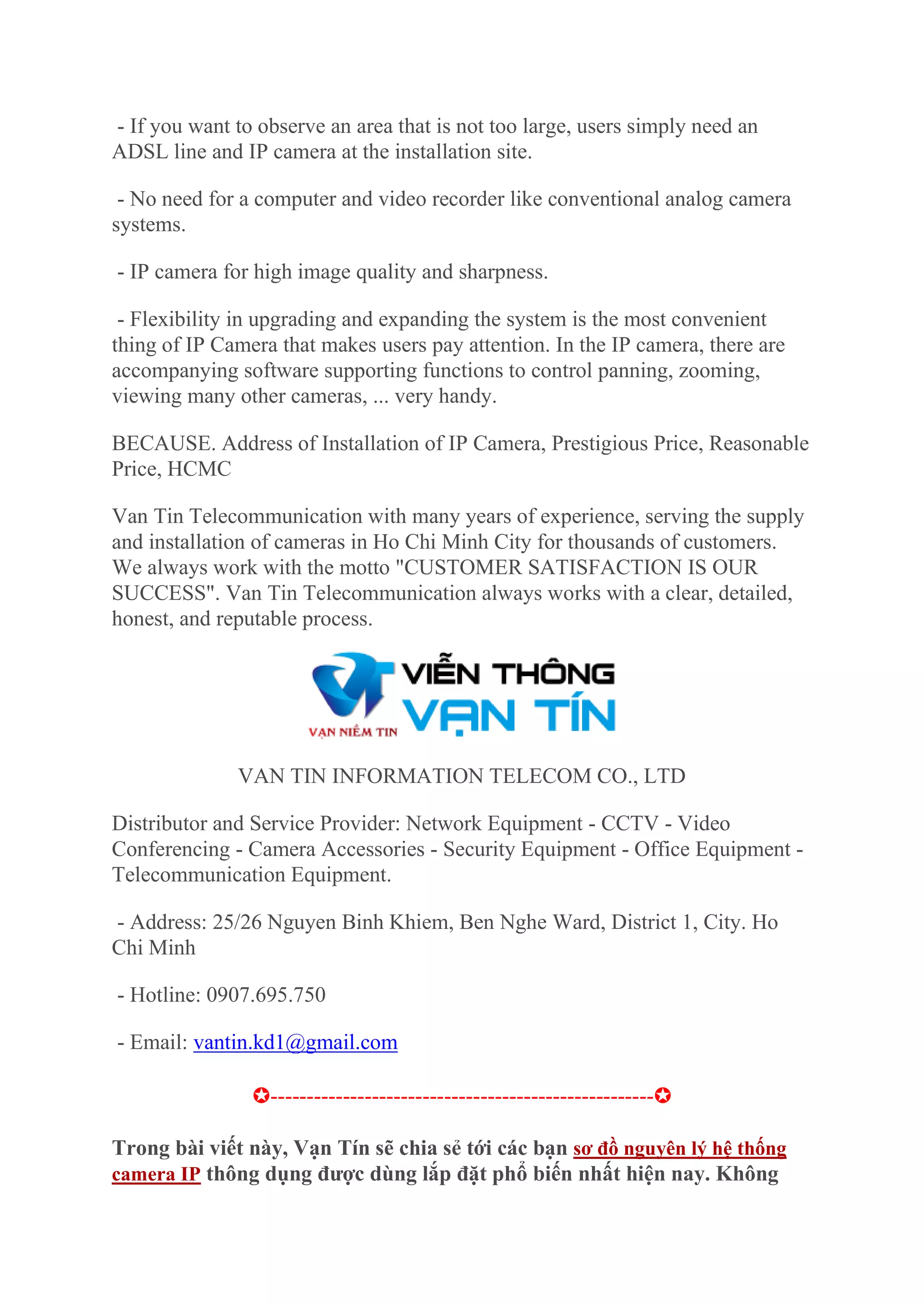

7. - If you want to observe an area that is not too large, users simply need an
ADSL line and IP camera at the installation site.
- No need for a computer and video recorder like conventional analog camera
systems.
- IP camera for high image quality and sharpness.
- Flexibility in upgrading and expanding the system is the most convenient
thing of IP Camera that makes users pay attention. In the IP camera, there are
accompanying software supporting functions to control panning, zooming,
viewing many other cameras, ... very handy.
BECAUSE. Address of Installation of IP Camera, Prestigious Price, Reasonable
Price, HCMC
Van Tin Telecommunication with many years of experience, serving the supply
and installation of cameras in Ho Chi Minh City for thousands of customers.
We always work with the motto "CUSTOMER SATISFACTION IS OUR
SUCCESS". Van Tin Telecommunication always works with a clear, detailed,
honest, and reputable process.
VAN TIN INFORMATION TELECOM CO., LTD
Distributor and Service Provider: Network Equipment - CCTV - Video
Conferencing - Camera Accessories - Security Equipment - Office Equipment -
Telecommunication Equipment.
- Address: 25/26 Nguyen Binh Khiem, Ben Nghe Ward, District 1, City. Ho
Chi Minh
- Hotline: 0907.695.750
- Email: vantin.kd1@gmail.com
✪-----------------------------------------------------✪

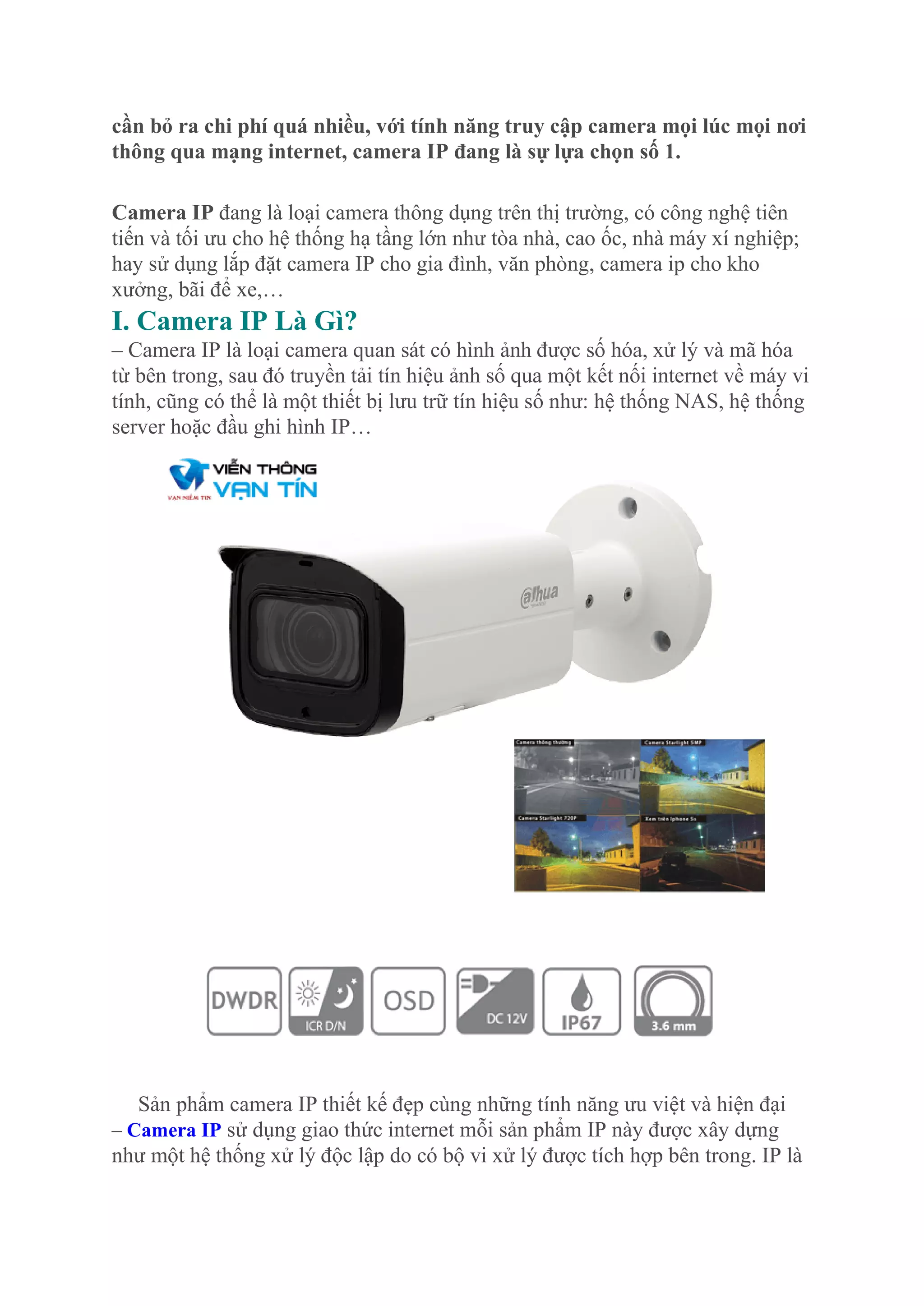

Trong bài viết này, Vạn Tín sẽ chia sẻ tới các bạn sơ đồ nguyên lý hệ thống
camera IP thông dụng được dùng lắp đặt phổ biến nhất hiện nay. Không

8. cần bỏ ra chi phí quá nhiều, với tính năng truy cập camera mọi lúc mọi nơi
thông qua mạng internet, camera IP đang là sự lựa chọn số 1.
Camera IP đang là loại camera thông dụng trên thị trường, có công nghệ tiên
tiến và tối ưu cho hệ thống hạ tầng lớn như tòa nhà, cao ốc, nhà máy xí nghiệp;
hay sử dụng lắp đặt camera IP cho gia đình, văn phòng, camera ip cho kho
xưởng, bãi để xe,…
I. Camera IP Là Gì?
– Camera IP là loại camera quan sát có hình ảnh được số hóa, xử lý và mã hóa
từ bên trong, sau đó truyền tải tín hiệu ảnh số qua một kết nối internet về máy vi
tính, cũng có thể là một thiết bị lưu trữ tín hiệu số như: hệ thống NAS, hệ thống
server hoặc đầu ghi hình IP…
Sản phẩm camera IP thiết kế đẹp cùng những tính năng ưu việt và hiện đại
– Camera IP sử dụng giao thức internet mỗi sản phẩm IP này được xây dựng
như một hệ thống xử lý độc lập do có bộ vi xử lý được tích hợp bên trong. IP là

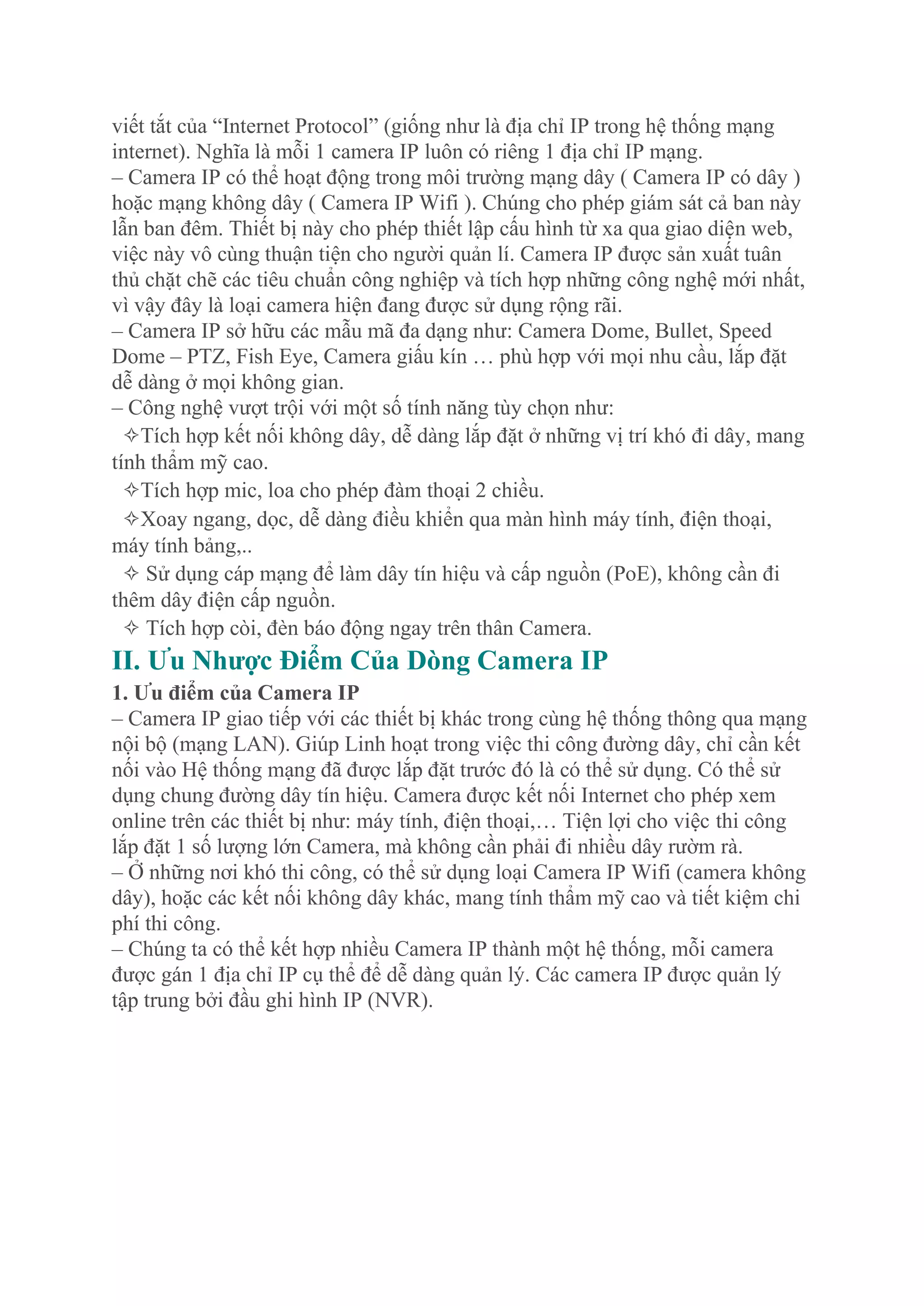

9. viết tắt của “Internet Protocol” (giống như là địa chỉ IP trong hệ thống mạng
internet). Nghĩa là mỗi 1 camera IP luôn có riêng 1 địa chỉ IP mạng.
– Camera IP có thể hoạt động trong môi trường mạng dây ( Camera IP có dây )
hoặc mạng không dây ( Camera IP Wifi ). Chúng cho phép giám sát cả ban này
lẫn ban đêm. Thiết bị này cho phép thiết lập cấu hình từ xa qua giao diện web,
việc này vô cùng thuận tiện cho người quản lí. Camera IP được sản xuất tuân
thủ chặt chẽ các tiêu chuẩn công nghiệp và tích hợp những công nghệ mới nhất,
vì vậy đây là loại camera hiện đang được sử dụng rộng rãi.
– Camera IP sở hữu các mẫu mã đa dạng như: Camera Dome, Bullet, Speed
Dome – PTZ, Fish Eye, Camera giấu kín … phù hợp với mọi nhu cầu, lắp đặt
dễ dàng ở mọi không gian.
– Công nghệ vượt trội với một số tính năng tùy chọn như:
✧Tích hợp kết nối không dây, dễ dàng lắp đặt ở những vị trí khó đi dây, mang
tính thẩm mỹ cao.
✧Tích hợp mic, loa cho phép đàm thoại 2 chiều.
✧Xoay ngang, dọc, dễ dàng điều khiển qua màn hình máy tính, điện thoại,
máy tính bảng,..
✧ Sử dụng cáp mạng để làm dây tín hiệu và cấp nguồn (PoE), không cần đi
thêm dây điện cấp nguồn.
✧ Tích hợp còi, đèn báo động ngay trên thân Camera.
II. Ưu Nhược Điểm Của Dòng Camera IP
1. Ưu điểm của Camera IP
– Camera IP giao tiếp với các thiết bị khác trong cùng hệ thống thông qua mạng
nội bộ (mạng LAN). Giúp Linh hoạt trong việc thi công đường dây, chỉ cần kết
nối vào Hệ thống mạng đã được lắp đặt trước đó là có thể sử dụng. Có thể sử
dụng chung đường dây tín hiệu. Camera được kết nối Internet cho phép xem
online trên các thiết bị như: máy tính, điện thoại,… Tiện lợi cho việc thi công
lắp đặt 1 số lượng lớn Camera, mà không cần phải đi nhiều dây rườm rà.
– Ở những nơi khó thi công, có thể sử dụng loại Camera IP Wifi (camera không
dây), hoặc các kết nối không dây khác, mang tính thẩm mỹ cao và tiết kiệm chi
phí thi công.
– Chúng ta có thể kết hợp nhiều Camera IP thành một hệ thống, mỗi camera
được gán 1 địa chỉ IP cụ thể để dễ dàng quản lý. Các camera IP được quản lý
tập trung bởi đầu ghi hình IP (NVR).

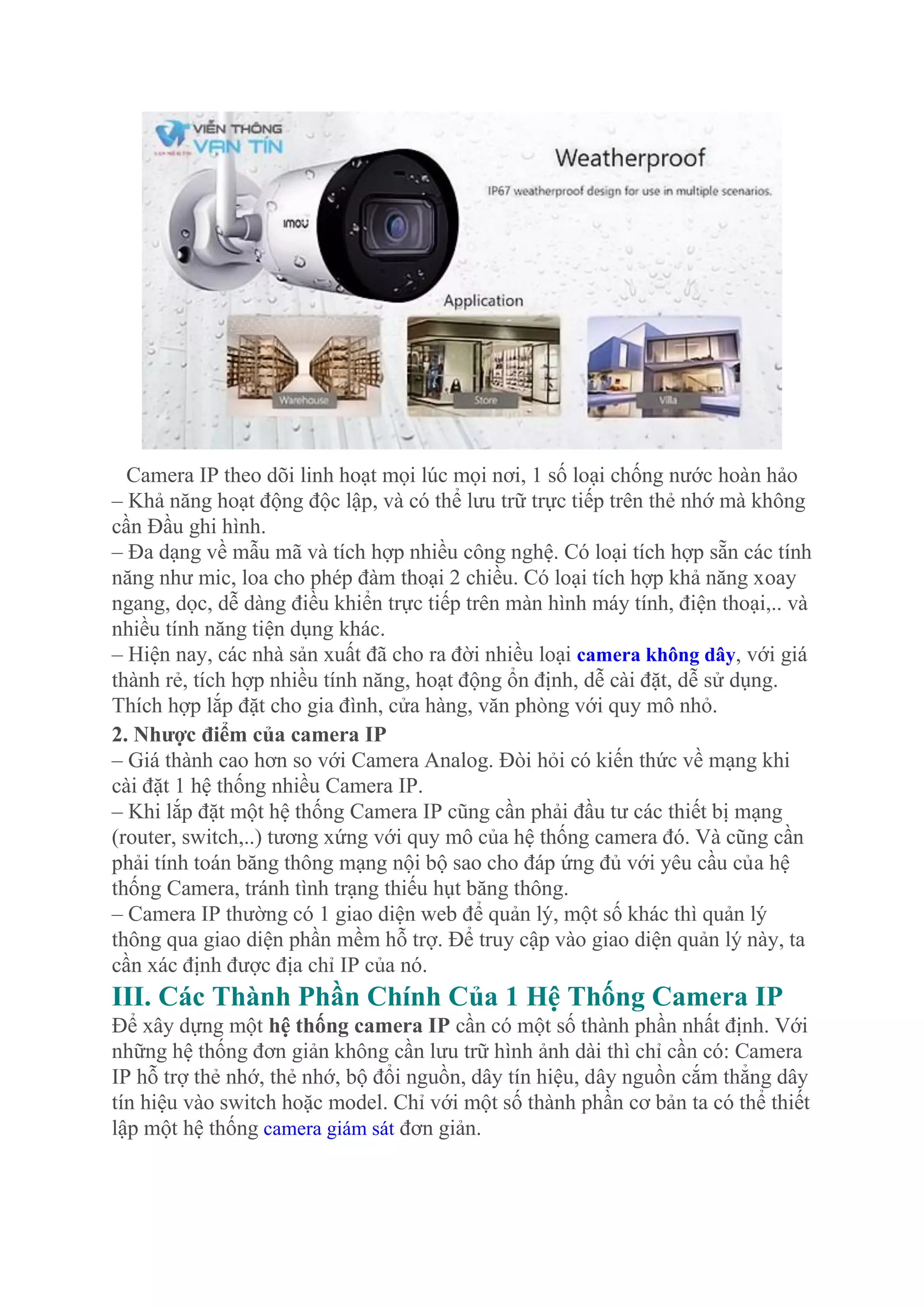

10. Camera IP theo dõi linh hoạt mọi lúc mọi nơi, 1 số loại chống nước hoàn hảo
– Khả năng hoạt động độc lập, và có thể lưu trữ trực tiếp trên thẻ nhớ mà không
cần Đầu ghi hình.
– Đa dạng về mẫu mã và tích hợp nhiều công nghệ. Có loại tích hợp sẵn các tính
năng như mic, loa cho phép đàm thoại 2 chiều. Có loại tích hợp khả năng xoay
ngang, dọc, dễ dàng điều khiển trực tiếp trên màn hình máy tính, điện thoại,.. và
nhiều tính năng tiện dụng khác.
– Hiện nay, các nhà sản xuất đã cho ra đời nhiều loại camera không dây, với giá
thành rẻ, tích hợp nhiều tính năng, hoạt động ổn định, dễ cài đặt, dễ sử dụng.
Thích hợp lắp đặt cho gia đình, cửa hàng, văn phòng với quy mô nhỏ.
2. Nhược điểm của camera IP
– Giá thành cao hơn so với Camera Analog. Đòi hỏi có kiến thức về mạng khi
cài đặt 1 hệ thống nhiều Camera IP.
– Khi lắp đặt một hệ thống Camera IP cũng cần phải đầu tư các thiết bị mạng
(router, switch,..) tương xứng với quy mô của hệ thống camera đó. Và cũng cần
phải tính toán băng thông mạng nội bộ sao cho đáp ứng đủ với yêu cầu của hệ
thống Camera, tránh tình trạng thiếu hụt băng thông.
– Camera IP thường có 1 giao diện web để quản lý, một số khác thì quản lý
thông qua giao diện phần mềm hỗ trợ. Để truy cập vào giao diện quản lý này, ta
cần xác định được địa chỉ IP của nó.
III. Các Thành Phần Chính Của 1 Hệ Thống Camera IP
Để xây dựng một hệ thống camera IP cần có một số thành phần nhất định. Với
những hệ thống đơn giản không cần lưu trữ hình ảnh dài thì chỉ cần có: Camera
IP hỗ trợ thẻ nhớ, thẻ nhớ, bộ đổi nguồn, dây tín hiệu, dây nguồn cắm thẳng dây
tín hiệu vào switch hoặc model. Chỉ với một số thành phần cơ bản ta có thể thiết
lập một hệ thống camera giám sát đơn giản.

11. Đối với những hệ thóng camera IP yêu cầu độ chuyên nghiệp hơn thì cần có
một số thành phần để xây dựng hệ thống như:
– Camera IP: Dùng để thu hình ảnh từ vị trí muốn quan sát và xử lý dữ liệu.
– Đầu ghi hình: Dùng để quản lý hệ thống Camera IP (có thể có hoặc không).
Đây là nơi tập trung tín hiệu hình ảnh thu được. Trên đầu ghi hình này thường
có 5 loại cổng: cổng VideoInput, VideoOutput, AudioInput, AudioOutput và
cổng RJ45.
– Ổ cứng chuyên dụng: Tương tự thẻ nhớ điện thoại giúp lưu lại hình ảnh quay
lại từ camera. Dung lượng ổ cứng sẽ quyết định số ngày có thể lưu trữ.
– Nguồn 12V (hoặc 5V) và dây nguồn: có thể lấy nguồn điện ở vị trí gần nhất.
– Cáp mạng hoặc Access Point (AP: bộ thu phát wifi): truyền tín hiệu về Hệ
thống mạng.
– Router mạng: dùng để quản lý các thiết bị mạng (ở đây là các Camera IP và
NVR).
IV. Sơ Đồ Nguyên Lý Hệ Thống Camera IP
Dưới đây là hình ảnh sơ đồ nguyên lý hệ thống camera IP thông dụng, được
sử dụng phổ biến nhất hiện nay. Trong nhiều năm qua, Vạn Tín đã lắp đặt hệ
thống camera IP cho rất nhiều khách hàng của mình. Lắp camera IP cho gia
đình, Camera IP cho văn phòng, camera quan sát văn phòng công ty, camera
giám sát kho xưởng,…

12. Sơ đồ tổng thể 1 hệ thống camera ip thông dụng
V. Nguyên Lí Hoạt Động Của Hệ Thống Camera IP
Hệ thống camera giám sát sử dụng các camera IP cho phép giám sát có thể thực
hiện từ xa thông qua 1 địa chỉ IP riêng biệt, hoặc có thể cho phép nhiều người
dùng truy cập vào các địa chỉ IP với các tài khoản tương ứng.
Đồng thời người sử dụng có thể điều khiển hoặc ghi hình từ xa như việc phóng
to, thu nhỏ hình ảnh đang xem, điều chỉnh góc thu, hướng thu của camera nếu
dùng các camera quan sát có những chức năng này…
Tính ưu việt của hệ thống camera IP là sự đơn giản và tiện lợi.
– Nếu muốn quan sát một diện tích không quá lớn, người sử dụng đơn giản chỉ
cần một đường truyền ADSL và camera IP tại nơi lắp đặt là đủ.

13. – Không cần phải có máy vi tính và đầu ghi hình như hệ thống camera analog
thông thường.
– Camera IP cho chất lượng hình ảnh và độ sắc nét cao.
– Tính linh hoạt trong nâng cấp và mở rộng hệ thống là điều tiện lợi nhất của
Camera IP khiến người dùng chú ý tới. Trong camera IP đều có các phần mềm
kèm theo hỗ trợ chức năng điều khiển quay quét, phóng to thu nhỏ, xem nhiều
camera khác,… rất tiện dụng.
VI. Địa Chỉ Lắp Đặt Camera IP Uy Tín Giá Hợp Lý Nhất
HCM
Viễn Thông Vạn Tín với nhiều năm kinh nghiệm, phục vụ cung cấp và lắp đặt
camera tại TpHCM cho hàng nghìn khách hàng. Chúng tôi luôn làm việc với
phương châm “SỰ HÀI LÒNG CỦA QUÝ KHÁCH LÀ SỰ THÀNH CÔNG
CỦA CHÚNG TÔI” . Viễn Thông Vạn Tín luôn làm việc với quy trình, rõ
ràng, chi tiết, trung thực, uy tín.
CÔNG TY TNHH VIỄN THÔNG TIN HỌC VẠN TÍN
Nhà Phân Phối và Cung cấp dịch vụ : Thiết bị mạng – Camera quan sát – Hội
nghị truyền hình – Phụ kiện camera – Thiết bị an ninh – Thiết bị văn
phòng – Thiết bị viễn thông.
– Địa chỉ : 25/26 Nguyễn Bỉnh Khiêm, phường Bến Nghé, Quận 1, TP. Hồ
Chí Minh
– Hotline : 0907.695.750
– Email : vantin.kd1@gmail.com
