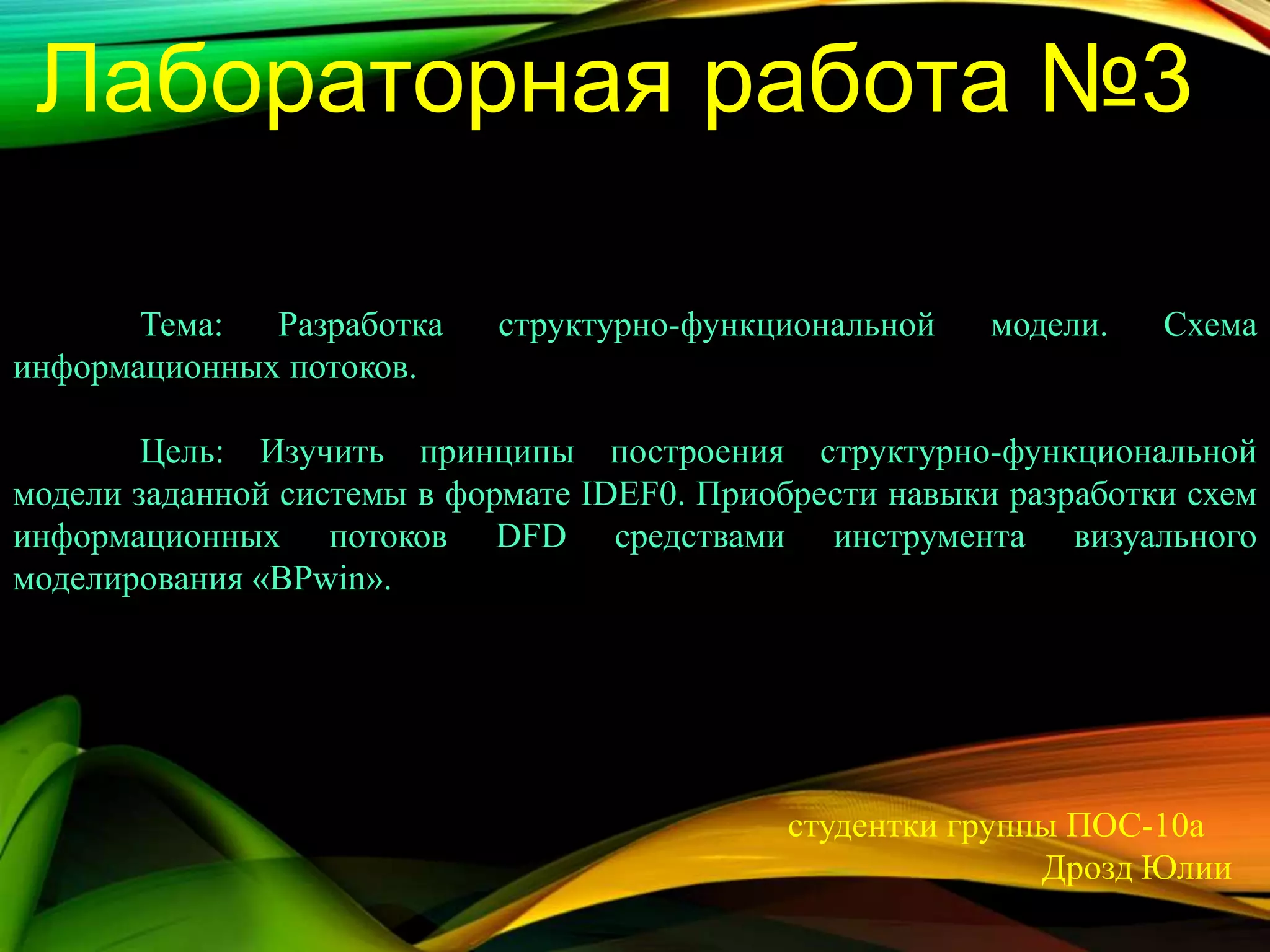

1. Лабораторная работа №3
Тема:
Разработка
информационных потоков.
структурно-функциональной
модели.
Схема
Цель: Изучить принципы построения структурно-функциональной
модели заданной системы в формате IDEF0. Приобрести навыки разработки схем
информационных потоков DFD средствами инструмента визуального
моделирования «BPwin».
студентки группы ПОС-10а
Дрозд Юлии
2. Задание:
1. При помощи инструмента визуального моделирования «BPwin»
разработать структурно-функциональную модель заданного бизнеспроцесса системы в нотации IDEF0. Уровень детализации не менее 2
и не менее 6 страниц.
2. 2. Ознакомиться с основами построения DFD-диаграмм.
3. 3. Согласно индивидуальному варианту задания разработать
диаграмму информационных потоков системы DFD, не менее трех
страниц.
4. 4. Описать каждую страницу диаграмм IDEF0, DFD текстом из 5
предложений.
5. 5. Разработать презентацию по страницам IDEF0, DFD, чередуя
страницы диаграмм с текстом еѐ описания. Формат презентации
будет необходим при оформлении расчѐтной работы.
4. Описание
Данная
диаграмма
показывает,
что
входным данным работы с SVG-документами
является «Серия растровых изображений», а
выходными данными «Экран».
На
ряд
процессов
и
данных
накладывается
ограничения,
такие
как:
«один
код
меню», «маркеры меню не более 5 на
страницу»,
«не более 20 страниц». И все
процессы в системе осуществляются под
управлением мобильного приложения.
6. Описание
Данная диаграмма показывает на какие
процессы разделяется контекстная диаграмма, а
именно: «считать код»,
«составить документ»,
«вывести на экран». Также на данной диаграмме
отображены все входные, выходные данные,
ограничения
и
механизмы
из
контекстной
диаграммы.
8. Описание
Данная диаграмма показывает, что входным
данным работы со службой с Web-приложением
является «изображение», а выходными данными
«SVG-плакат».
На ряд процессов и данных
накладывается ограничения, такие как: «поля
меню не более 20 символов», «количество листов
более одного»,
«формат изображения jpg»,
«пользовательское расширение». И все процессы
в системе осуществляются под управлением
Web-приложения,
менеджера
кафе
и
фоторамки.
10. Описание
Данная диаграмма показывает что процесс
формирования работы со службой с Webприложением состоит
из ряда процессов:
«сгенерировать
плакат»,
«редактировать
плакат», «показать анимированный плакат.
Первыми двумя процессами управляет
менеджер кафе, а последним процессом –
Web- приложение и фоторамка.
12. Описание
Данная диаграмма показывает, что входным
данным формирования ИБЭМ является «Серия
изображений», а выходными данными «заказ».
На ряд процессов и данных накладывается
ограничения, такие как: «не менее 5 маркеров
меню», «онтологический словарь не менее 3-х
категорий», «перекрестные ссылки на каждое
блюдо», «по одному коду на каждое блюдо». И все
процессы в системе осуществляются под
управлением
пользователя
с
помощью
мобильного телефона, КПК
или планшета, в
который встроены фотокамера, Bluetooth и/или
Wi-Fi.
14. Описание
Данная
диаграмма
показывает
под
процессы
связанные
с
процессом
формирования ИБЭМ. К таким под процесса
относятся
процесс
«распознать
код», «реализовать интерфейс формирования
заказа», и «отправка заказа».
Для распознавания кода нужно мобильное
устройство,
оснащенное
камерой,
для
реализации
интерфейса
заказа
нужно
мобильное приложение, а для отправки заказа
нужен Bluetooth и /или Wi-Fi.
16. Описание
Данная диаграмма какие входные потоки
данных, связанные с «системой формирования
SVG-анимации»,
а
именно:
«размер
изображений» и «серия изображений» идущие от
внешней сущности «пользователь» и «сервер».
Выходным потоком является «ссылка на SVGанимацию».
Данная диаграмма является контекстной, на
ней показаны потоки данных самого верхнего
уровня.
18. Описание
Данная диаграмма является декомпозицией
контекстной
DFD-диаграммы,
и
показывает
разбиение системы
на отдельные процессы
«генерация
изображений»,
«сформировать
ссылку» и потоки данных
между ними. В
результате выполнения процесса «генерация
изображений» образуется хранилище данных
«сохраненные
плакаты
на
сервере».
Все
процессы
выполняются
сущность
«Web
приложение».
