Debugging with tensor board

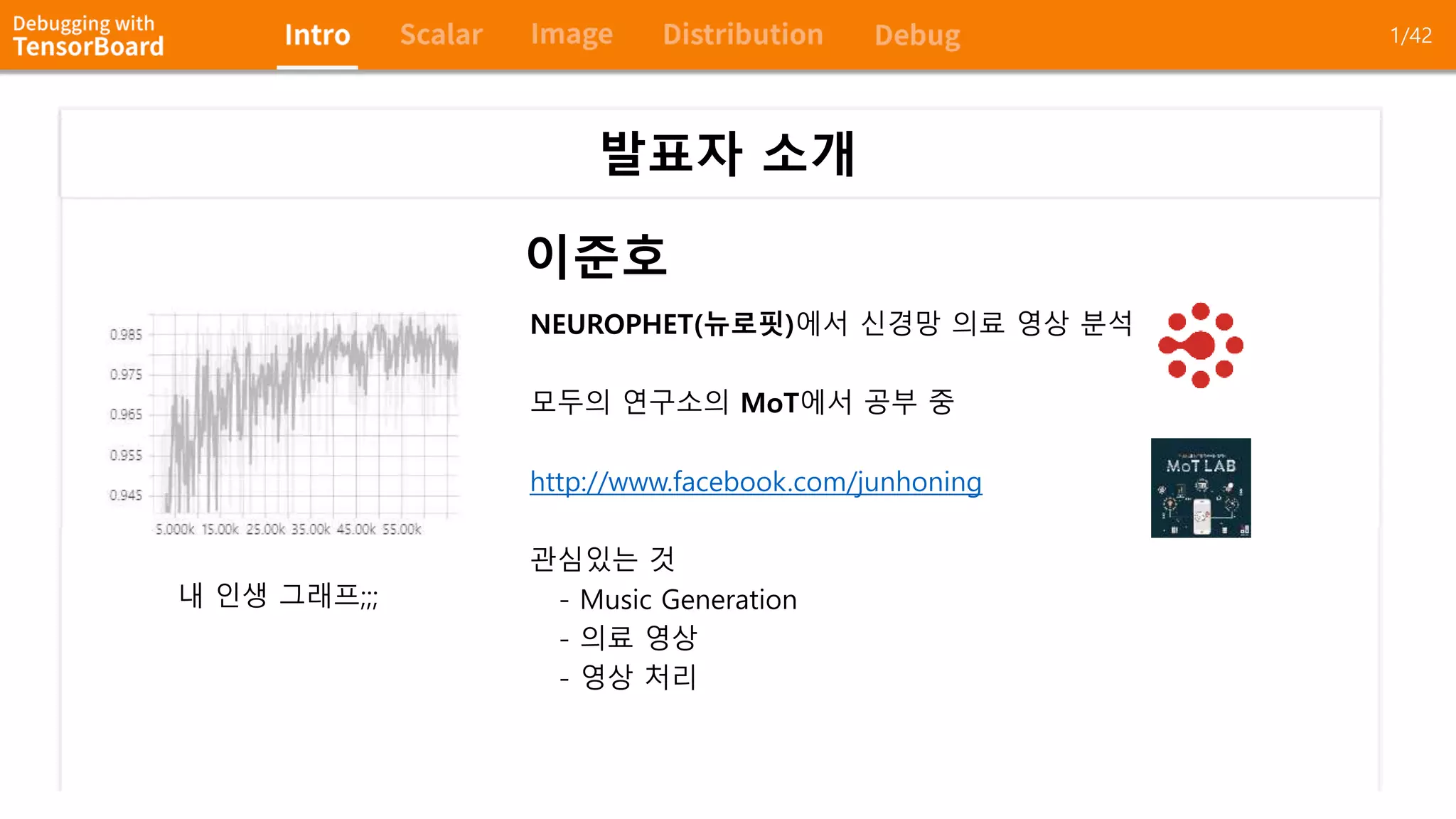

- 2. 내 인생 그래프;;; 발표자 소개 이준호 NEUROPHET(뉴로핏)에서 신경망 의료 영상 분석 모두의 연구소의 MoT에서 공부 중 http://www.facebook.com/junhoning 관심있는 것 - Music Generation - 의료 영상 - 영상 처리 1/42
- 3. TensorBoard를 사용하는 이유 학습이나 데이터에 대한 정보 시각화 학습 과정 실시간 확인 가능 기존의 Training과 비교 가능 2/42
- 4. TensorBoard 활용 Scalars Images Distributions/Histograms Debugging with TensorBoard Introduction Nodes Exploring Graph Tensor Values Run Sessions Solving NaN problem 3/42
- 6. TensorBoard를 열면 제일 먼저 볼 수 있는 첫 화면!! Scalar 값으로 저장한 Cost Curve나 Score 등 다양한 목적으로 사용 가능 5/42
- 7. 각 Class 별 실시간으로 Score 비교 Inference값의 각 Class 별로 Summary를 저장하면 각 Class 별로 학습이 어떻게 되고 있는지 확인 가능 * Inference : 신경망 결과값 6/42
- 8. 기존 학습 모델들과 비교 학습하면서도 기존 TensorBoard Event를 함께 열면 동시 비교하면서 진행 과정을 지켜볼 수 있다 실시간 Loss 값만 보면 학습이 되고 있는지 확인이 어려운 진행과정을 그래프로 쉽게 확인 가능 7/42
- 9. 시간 측정 가능 다양한 그래프 모양 제공 그 외 Scalar 활용 방법 8/42
- 10. Segmentation 모델을 돌린다면 실시간으로 Segmentation 결과 확인 가능!!! 9/42
- 11. Conv 또는 Filter 등 Layer에서 나온 결과값 실시간 확인 Black Box인 신경망을 조금이라도 더 이해가 가능하다 10/42
- 13. Distribution 과 Histogram TIP! 12/42 왼쪽의 코드만으로도 모든 Variable 값들을 TensorBoard 기록이 가능하다
- 14. Steps Values Point Density Steps – 학습이 진행되면 될 수록 아래로 쌓임 Values & PD – 각 Step의 분포도 왼쪽 그래프를 해석하면 3861 step에서 0.0885 값이 38.5 만큼 가지고 있다. Histogram을 이해하는 방법 13/42
- 15. 입력으로 들어간 Image 데이터의 Intensity와 각 Label 별 분포 확인 가능 Histogram 이해하는 방법 14/42
- 17. TensorBoard Debugger 장점 기존 TensorBoard를 열었을 때 보다 매우 간단히 실행 할 수 있다 Step by step로 node들을 실행 할 수 있다 좀 더 깊숙히 더 다양한 방법으로 학습 Model을 들여다 볼 수 있다 단점 실행 속도가 느리다 Alpha 버전이라 오류가 좀 있다 16/42
- 18. 왼쪽과 같이 기존 TensorBoard를 실행했을 때 --debugger_port 를 추가 해주면 된다!원하는 Debugger Port 입력 (6064든 무엇이든 상관없다) 하위경로에 있는 모든 event 실행 Debugger 실행 방법 17/42
- 19. 위의 코드들 복사 Session Wrapper로 sess를 씌우면 된다 기존 TensorBoard를 실행했을 때처럼 가 필요 없다 18/42
- 20. Debugger를 넣은 후에 다시 script를 실행 학습이 진행되지 않고 Session Wrapper에서 멈추어 있는 것이 확인 Debugging 모드로 대기하고 있는 것이니 TensorBoard에서 계속 진행하면 된다. 19/42
- 21. TensorBoard Debugger 흐름 보기 20/42
- 22. Selecting Nodes Explorer Graphs 1. 자세히 보고자 하는 Node들을 선택한다 21/42
- 23. Explorer Graphs 2. 각 Node들을 등록하여 sess 실행시 확인 가능하게 한다 1. 자세히 보고자 하는 Node들을 선택한다 22/42
- 24. 2. 각 Node들을 등록하여 sess 실행시 확인 가능하게 한다 3. Session을 실행한다 Overview Tensor Values 23/42 Iteration을 더 돌려서 확인하고 싶다면
- 25. 3. Session을 실행한다 Overview Tensor Values 4. Node들의 Value 값들이 변하는 모습들을 관찰한다 24/42 선택한 Node들은 session이 실행되면서 이 때 보여지게 된다
- 27. 4. Node들의 Value 값들이 변하는 모습들을 관찰한다 5. 각 Node들의 Value 값들 시각화 가능 25/42 Click to view 클릭으로 위의 화면에 Add
- 28. 보고자 하는 Nodes들을 선택합니다 • 화면의 왼쪽에 Node들 선택 가능 • Node들은 다중선택 가능 • 정규표현식으로도 검색 가능 Selecting Nodes 26/42
- 29. 왼쪽에 보고 싶은 Node들을 선택하면 우측 화면에 있는 그래프의 노드로 자동 이동 27/42
- 30. 우측화면에서 GPU 또는 CPU로 실행할 Device도 선택 가능 28/42
- 31. 역시나 가장 큰 기능은 일반 dbg처럼 Break Point 설정이 가능하다는 것!!! 오른쪽 마우스를 클릭하면 나오는 Continue to는 해당 Node까지 실행 하겠다는 것! 그럼 아래와 같이 아까 학습이 진행되지 않았던 것이 해당 Node까지 갈 때까지 실행 되는 것도 볼 수 있다. 29/42
- 32. 앞에서 Continue To를 누르면 위와 같이 선택한 Node까지 실행 30/42
- 33. 해당 노드의 Min 부터 Mean 값까지 확인 31/42 Click to view 클릭으로 위의 화면에 Add
- 34. 32/42 Slicing 가능 Slice한 데이터가 1D 면 시계열 그래프 2D면 위와 같이 이미지로 표현하게 된다 Time Indices 선택 가능 -1은 가장 최근 결과값을 보여달라는 것
- 35. Session을 돌려보자!! 33/42 난 첫번째 Iteration 후의 Value 값들로는 만족 못 한다!!
- 36. Continue에서는 얼마나 Session을 돌릴 것인지 선택 34/42
- 37. Over Session Runs -> Session을 얼마나 돌릴 것인지 확인 가능 Till Condition Met by Watched Tensor -> 원하는 조건이 나올 때까지 돌리기 35/42
- 38. NaN 문제 원인을 찾아보자 위의 메시지를 보면 NaN이 뜨는 문제로 학습이 중단된 것이 확인 어디서부터 NaN이 뜨는지 알고 싶다 36/42
- 39. Continue를 눌러 다시 NaN이 뜰 때까지 돌려보자 37/42
- 40. NaN이 포함되면 멈추게 하는 조건을 준다 38/42
- 41. Continue를 누르면 Session이 돌아가고, NaN이 포함 될 때까지 학습이 멈춘다 39/42
- 42. AdamOptimizer 중에 에러가 뜨는 것을 확인 40/42
- 43. TensorBoard Debugger는 이러한 도구다 Coding에 대한 Debug 보다는 학습 과정 중 생기는 오류나 문제점들을 해결하기 위한 도구 기존 TF Debugger보다 훨씬 더 편한 도구 어떻게 학습이 되고 있는지 하나씩 뜯어보기 좋은 도구 신경망 Visualization을 강화한 Analystic한 도구 41/42
- 44. 감사합니다 이준호 (NEUROPHET & MOT) trackindatalabs@gmail.com 42/42
