1. De werking van de computer Hans De Four OLVCollege campus Bevegem Zottegem

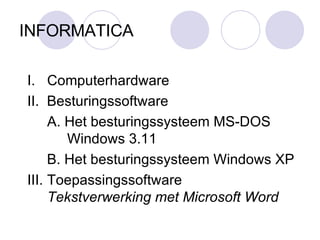

2. INFORMATICA I. Computerhardware II. Besturingssoftware A. Het besturingssysteem MS-DOS Windows 3.11 B. Het besturingssysteem Windows XP III. Toepassingssoftware Tekstverwerking met Microsoft Word

3. Basisbegrippen van de computer A. Computers B. De systeemeenheid C. Gegevensopslag D. Randapparatuur

4. 1. Het gegevensverwerkend proces Gegevens Invoer Verwerking / Opslag Uitvoer Informatie Computers

5. 2. Hardware Wat? Mainframes Microcomputers Laptops Computers

6. 3. Software Wat? Besturingssoftware Toepassingssoftware Computers

7. 4. De basisconfiguratie (1) De systeemeenheid Het beeldscherm Screen saver Ergonomie Computers

8. De basisconfiguratie (2) Het toetsenbord Alfanumerieke zone ENTER of RETURN BACKSPACE DELETE SHIFT - SHIFT LOCK CONTROL ALT - ALT GR Numerieke zone NUM LOCK Cursorbesturingsgedeelte Functietoetsen Computers

9. De basisconfiguratie (3) De muis Harde schijf Diskettestation CD-ROM DVD Computers

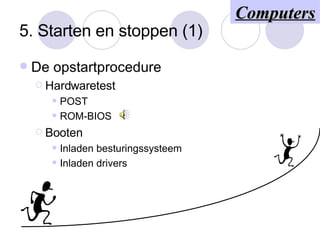

10. 5. Starten en stoppen (1) De opstartprocedure Hardwaretest POST ROM-BIOS Booten Inladen besturingssysteem Inladen drivers Computers

11. 5. Starten en stoppen (2) Foutmeldingen Correct stoppen PC hangt: Control+Alt+Delete RESET OFF … ON = Koude start = Warme start Computers

12. 1. De hoofdkaart Microprocessor (CPU) Geheugenchips (RAM) Uitbreidingssleuven Uitbreidingskaarten Het bussysteem De systeemeenheid

13. 2. De centrale verwerkingeenheid Huidige processoren: Pentium IV Kloksnelheid: 2 GHz - … De systeemeenheid

14. 3. Het intern geheugen RAM Random Access Memory Werkgeheugen Lezen en schrijven Vluchtig ROM Read Only Memory Opstartgegevens Lezen Niet vluchtig CMOS Configuratiegegevens Type RAM + batterij De systeemeenheid

15. 1. Waarom? Opslag Beperkte capaciteit van intern geheugen RAM is vluchtig Transfer Gegevens uitwisselen Verspreiden van programmatuur Gegevensopslag

16. 2. Wat? Magnetische opslagmedia Harde schijf Diskette Optische opslagmedia CD-ROM Gegevensopslag

17. 3. Kenmerken Capaciteit Vluchtigheid Snelheid Relatieve kostprijs Overschrijfbaarheid Gegevensdichtheid CAPACITEIT 1 bit (1 b) 1 byte (1 B = 8 bits) 1 Kilobyte (1 KB = 1024 B = 2 10 B) 1 Megabyte (1 MB = 1024 KB = 2 20 B) 1 Gigabyte (1 GB = 1024 MB = 2 30 B) 1 Terabyte (1 TB = 1024 GB = 2 40 B) Gegevensopslag

18. De ASCII-tabel American Standard Code for International Interchange Tabel met 128 tekens (Uitgebreid tot 256) Elk teken heeft een binaire code van 8 bits 0110 0001 = a (Decimaal: 97) 0110 0010 = b (Decimaal: 98) … Nut: Sortering Toetsenbord: ALT+ASCII-nummer Gegevensopslag

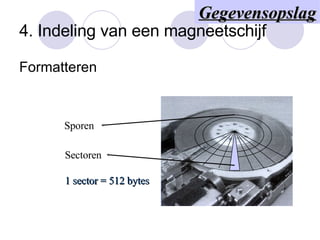

19. 4. Indeling van een magneetschijf Formatteren Sporen Sectoren 1 sector = 512 bytes Gegevensopslag

20. 5. Technische kenmerken van diskettes Soepel polyester schijfje Tussen 2 anti-stof vliesjes 300 toeren per minuut Lees- en schrijfkop raakt oppervlak Niet perfect nauwkeurige positie kop-schijf Beperkte dichtheid DD: Double density (9 sectoren) HD: High density (18 sectoren) Ruiter schrijfbeveiliging Pijl Ruimte voor etiket Schuine hoek Gegevensopslag

21. 6. Technische kenmerken van harde schijven Harde metalen schijven Luchtdichte, stofvrije behuizing 3 600 toeren per minuut Draaien permanent Lees- en schrijfkoppen zweven boven oppervlak Zeer nauwkeurige positie kop-schijf Zeer grote, niet gestandaardiseerde capaciteit Automatisch parkeermechanisme van koppen in een parkeerzone bij uitzetten van PC Gevaar voor head crash Gegevensopslag

22. 7. Hoeveel gegevens gaan er op een schijf? CAPACITEIT = aantal schijven x aantal zijden x aantal sporen x aantal sectoren x 512 B Gegevensopslag

23. 8. De CD-ROM-schijf Vergelijkbaar met CD Niet beschrijfbaar … Laserstraal tast oppervlak af Zeer grote opslagcapaciteit (600 MB) Relatief traag Nut Opslag van groot aantal gegevens Distributie van software Multimedia Gegevensopslag

24. 1. Wat? De muis De trackball Het toetsenbord De scanner Het beeldscherm Het LCD-scherm De printer Randapparatuur

25. 2. De muis Aanwijsapparaat Werking Bol Assen 2 knoppen Gebruiker beweegt de muis Muiscursor op scherm Randapparatuur

26. 3. De trackball Omgekeerde muis Werking Bol Assen 2 knoppen Gebruiker beweegt de bol Muiscursor op scherm Randapparatuur

27. 4. Het toetsenbord AZERTY QUERTY Werking Elektrische schakelaars Scancode ASCII-code Elektrisch signaal Processor Scancode Hardware Software Randapparatuur

28. 5. De scanner Werking Papier (Foto, tekst) Lichtstraal (Weerkaatsing) Elektrisch signaal Digitaal signaal Beeld van witte en zwarte puntjes Tekstbeeld Te bewerken letters OCR: Optical Character Recognition OCR Randapparatuur

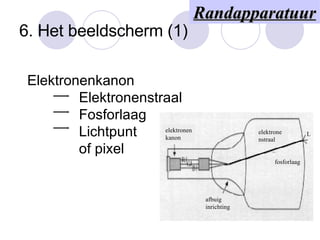

29. 6. Het beeldscherm (1) Elektronenkanon Elektronenstraal Fosforlaag Lichtpunt of pixel elektronen kanon afbuig inrichting elektronenstraal fosforlaag L Randapparatuur

30. Het beeldscherm (2) Resolutie: Max. aantal beeldpunten B.v.: 1024 x 768 1024 punten 768 punten (lijnen) ……………………………………………………………………………………………………………………………………… ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Randapparatuur

31. Het beeldscherm (3) Videokaart (VGA, SVGA) Processor Geheugen (1 MB) Randapparatuur

32. 7. Het LCD-scherm LCD: Liquid Cristal Display Reflectie Minder scherp, traag Klein, licht Draagbare computers Randapparatuur

33. 8. De printer (1) 8.1 De naaldprinter Printerkop met inktnaalden Inkt wordt gedrukt tegen lint Puntjes vormen een teken, kolom per kolom Randapparatuur afdrukkop afdrukpen inktlint papier

34. De printer (2) 8.2 De inkjetprinter Printerkop met inktbuisjes Inkt wordt gespoten Kleuren mogelijk Randapparatuur

35. De printer (3) 8.3 De laserprinter Laserstraal op trommel Elektrische lading Trommel draait voorbij toner Zwart poeder wordt aangetrokken Trommel draait over papier Zwart poeder op papier Papier wordt verhit Poeder vast op papier Randapparatuur lasermodule schraper lens verhittings elementen toner papier invoer spiegel

36. De printer (4) Randapparatuur

37. 9. De modem Communicatie met andere computers Werking Zender verstuurt bits Digitale signalen Analoge signalen (telefoonlijn) Digitale signalen Ontvanger ontvangt bits Mo duleren Dem oduleren Randapparatuur

38. De modem (2) Toepassingen Bestanden versturen Elektronische post Fax Internet ... Randapparatuur

39. Einde Vragen? INFORMATICA Opmerkingen?
