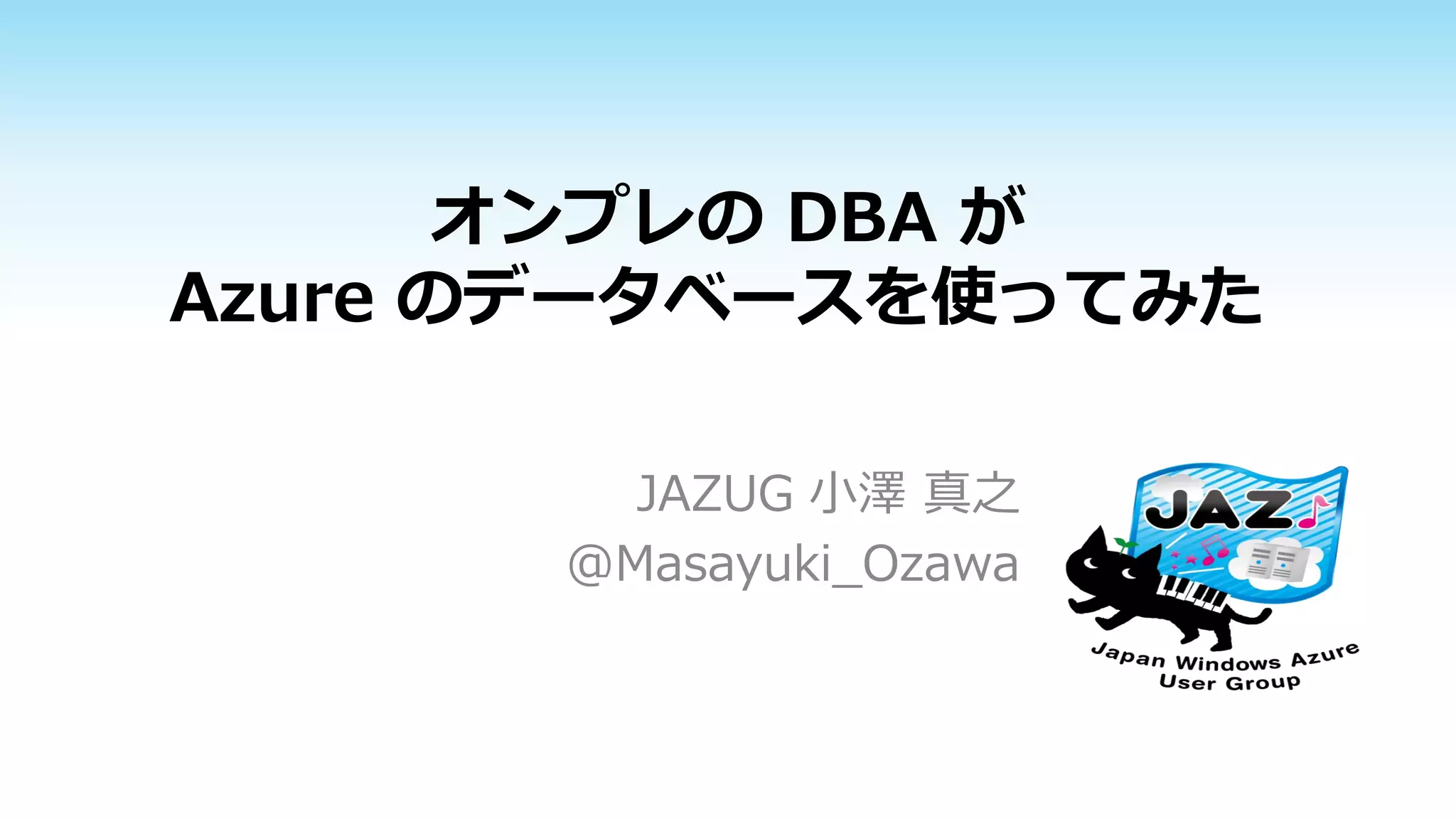

オンプレのDbaがazureのデータベースを使ってみた

オンプレの DBA が
Azure のデータベースを使ってみた
JAZUG 小澤真之
@Masayuki_Ozawa

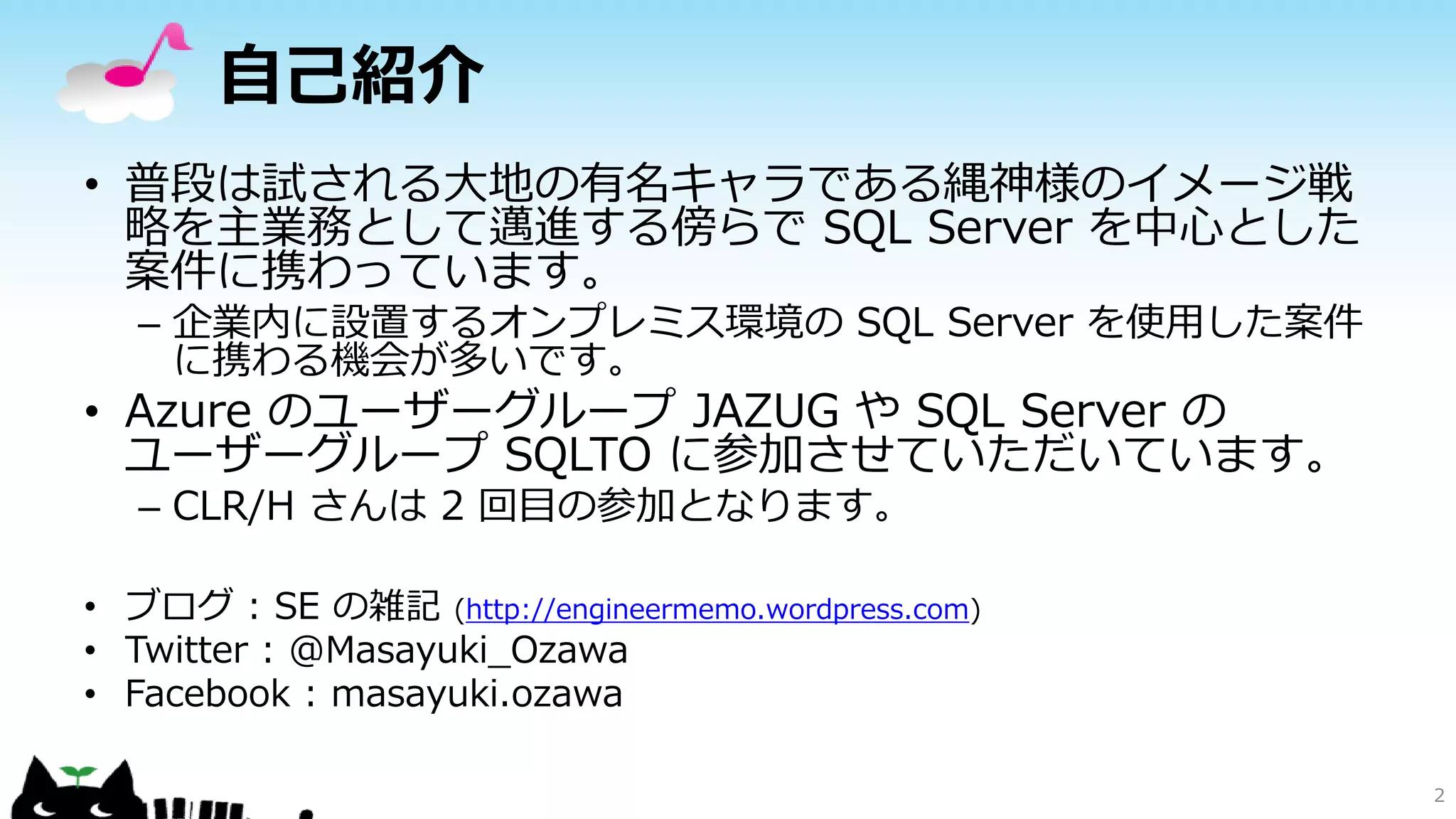

自己紹介
• 普段は試される大地の有名キャラである縄神様のイメージ戦
略を主業務として邁進する傍らで SQL Server を中心とした
案件に携わっています。
– 企業内に設置するオンプレミス環境の SQL Server を使用した案件
に携わる機会が多いです。

• Azure のユーザーグループ JAZUG や SQL Server の
ユーザーグループ SQLTO に参加させていただいています。
– CLR/H さんは 2 回目の参加となります。
• ブログ : SE の雑記 (http://engineermemo.wordpress.com)
• Twitter : @Masayuki_Ozawa
• Facebook : masayuki.ozawa

2

もしこんな時が訪れたら…
DBA の縄神君

クマー

縄神部長

￥

うちの部内システムの SQL Server を
Azure に移行できない？？

￥

3

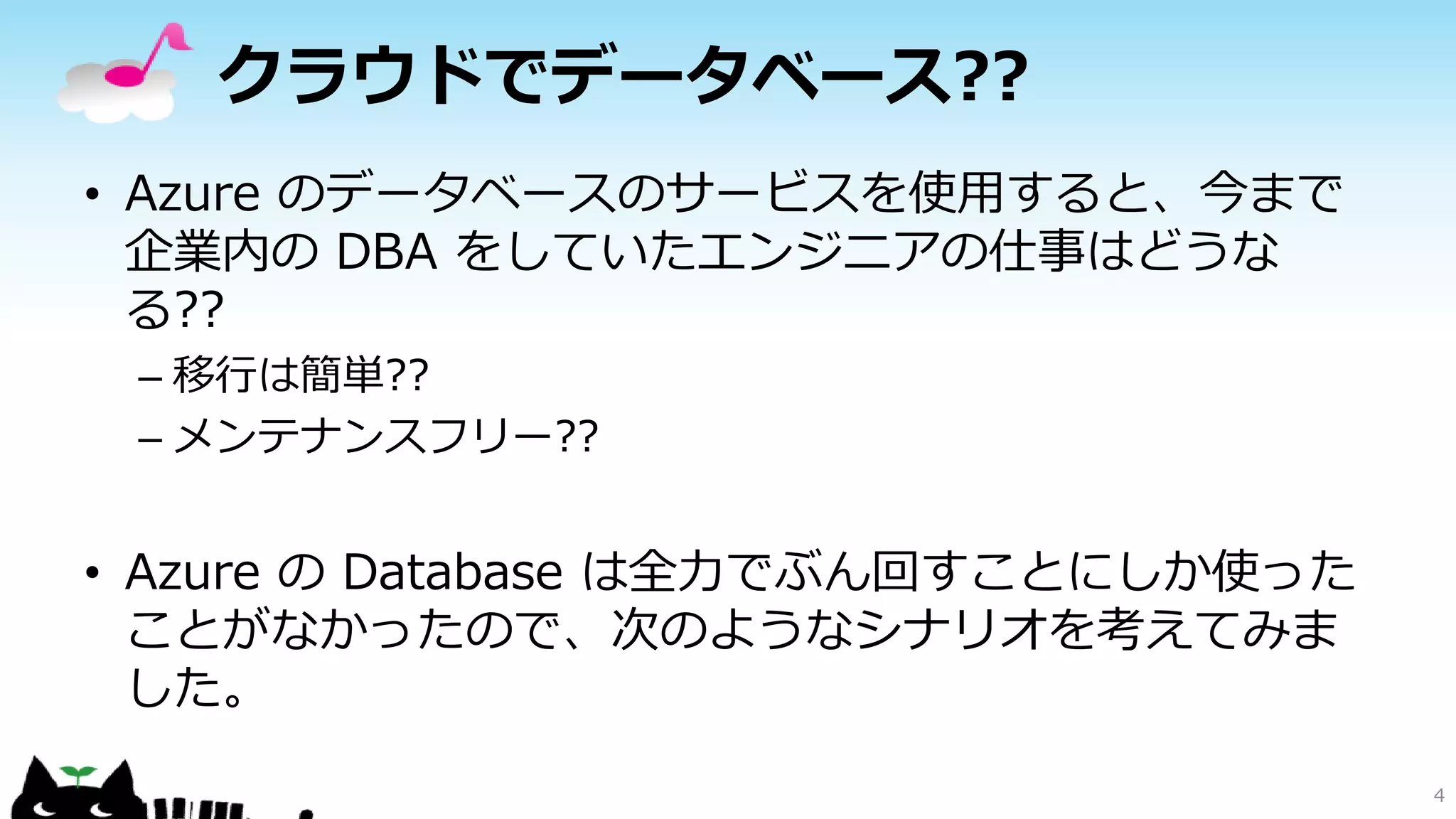

クラウドでデータベース??
• Azure のデータベースのサービスを使用すると、今まで
企業内の DBA をしていたエンジニアの仕事はどうな
る??
– 移行は簡単??
– メンテナンスフリー??

• Azure の Database は全力でぶん回すことにしか使った
ことがなかったので、次のようなシナリオを考えてみま
した。
4

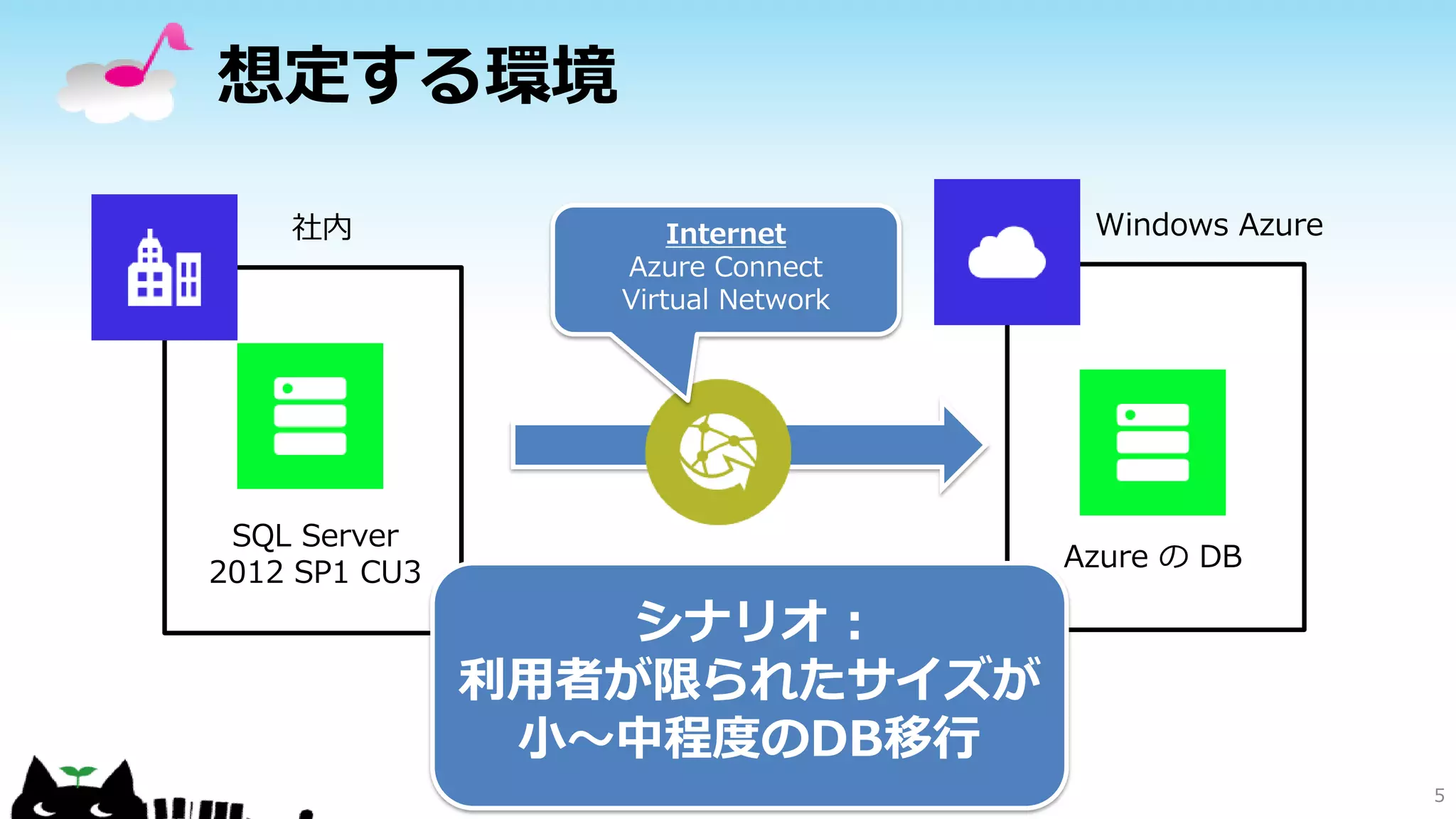

想定する環境
社内

Internet
Azure Connect
Virtual Network

SQL Server
2012 SP1 CU3

Windows Azure

Azure の DB

シナリオ :
利用者が限られたサイズが
小～中程度のDB移行
5

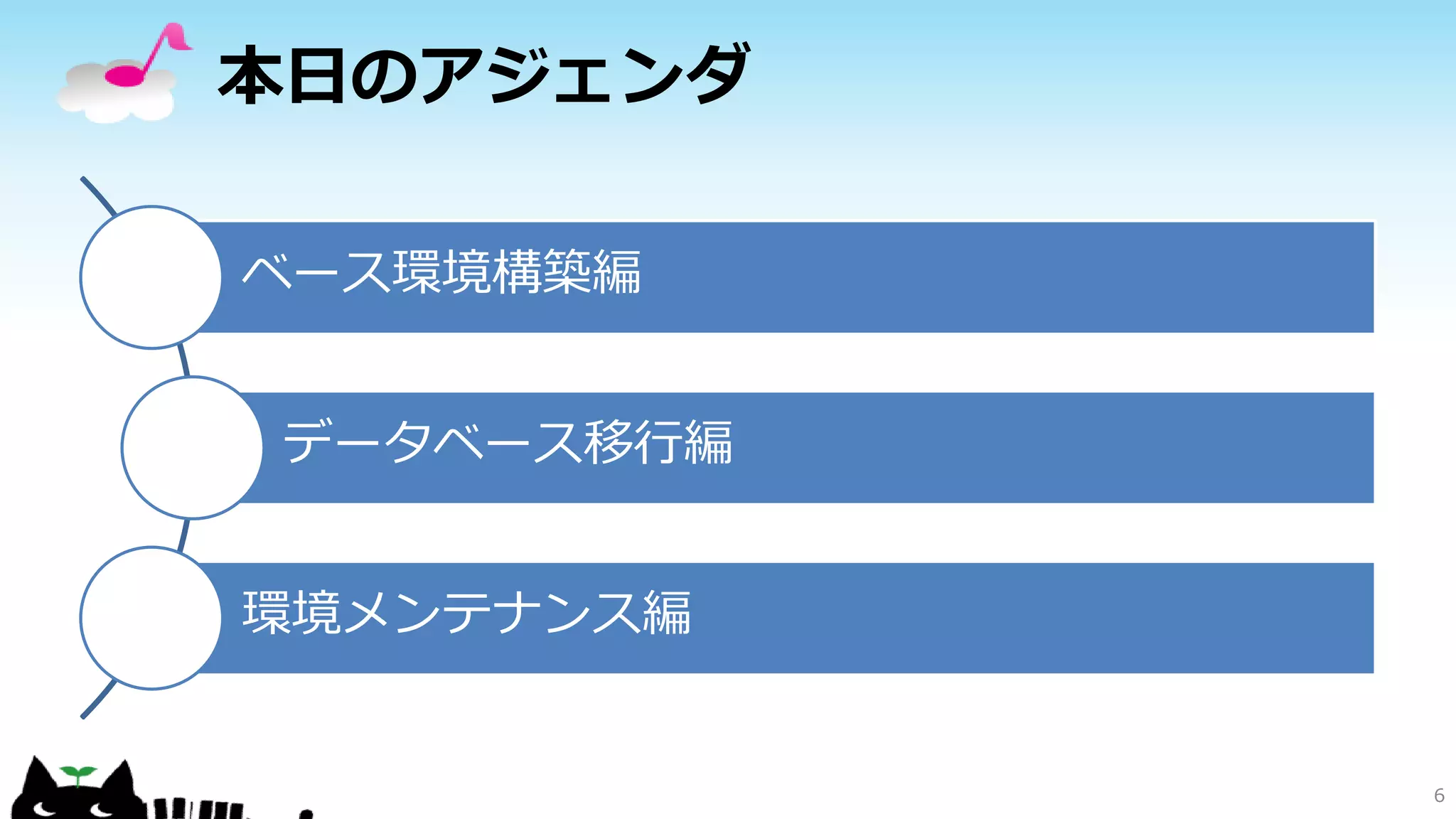

本日のアジェンダ
ベース環境構築編
データベース移行編
環境メンテナンス編

6

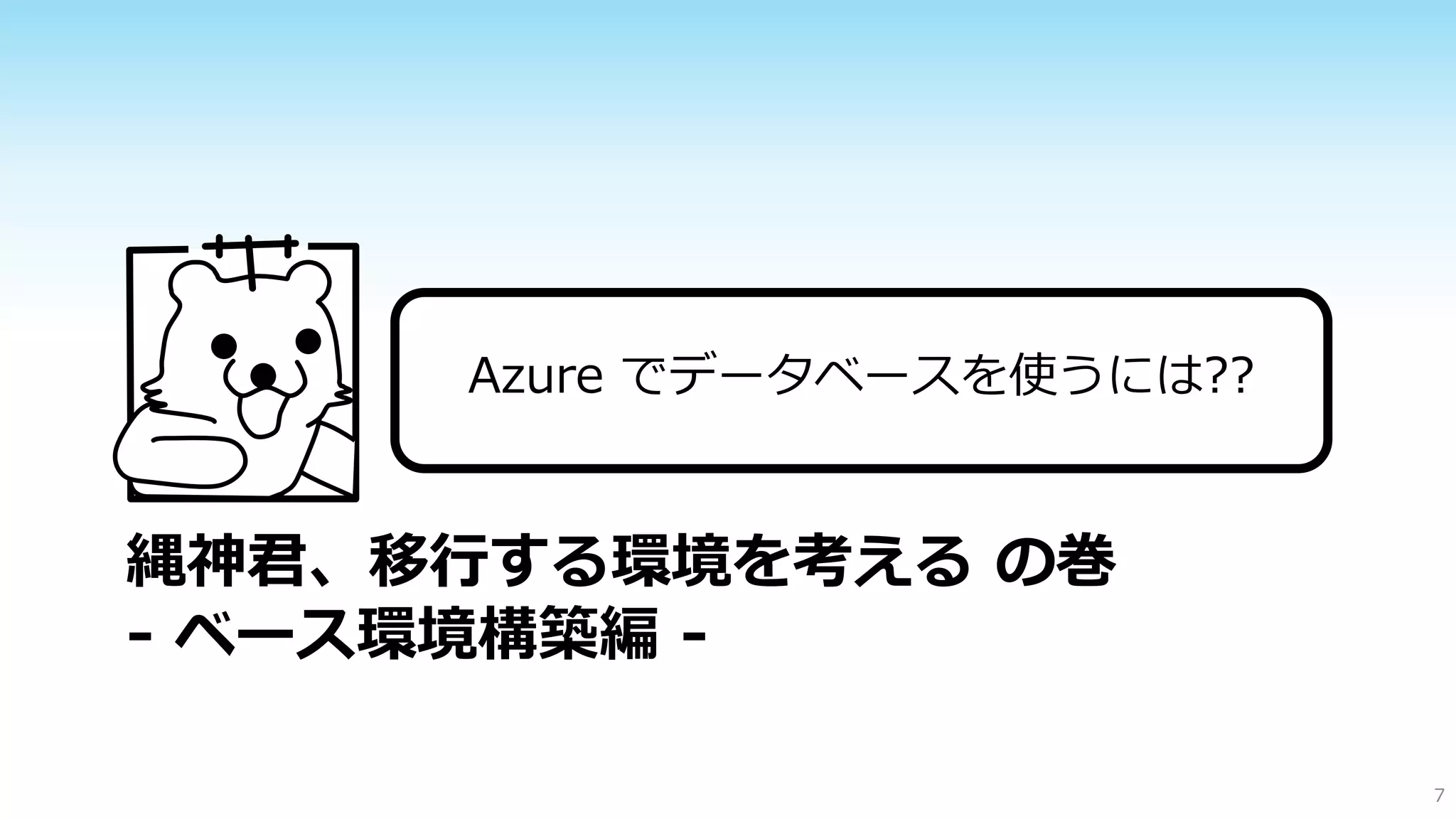

Azure でデータベースを使うには??
￥

縄神君、移行する環境を考えるの巻
- ベース環境構築編 7

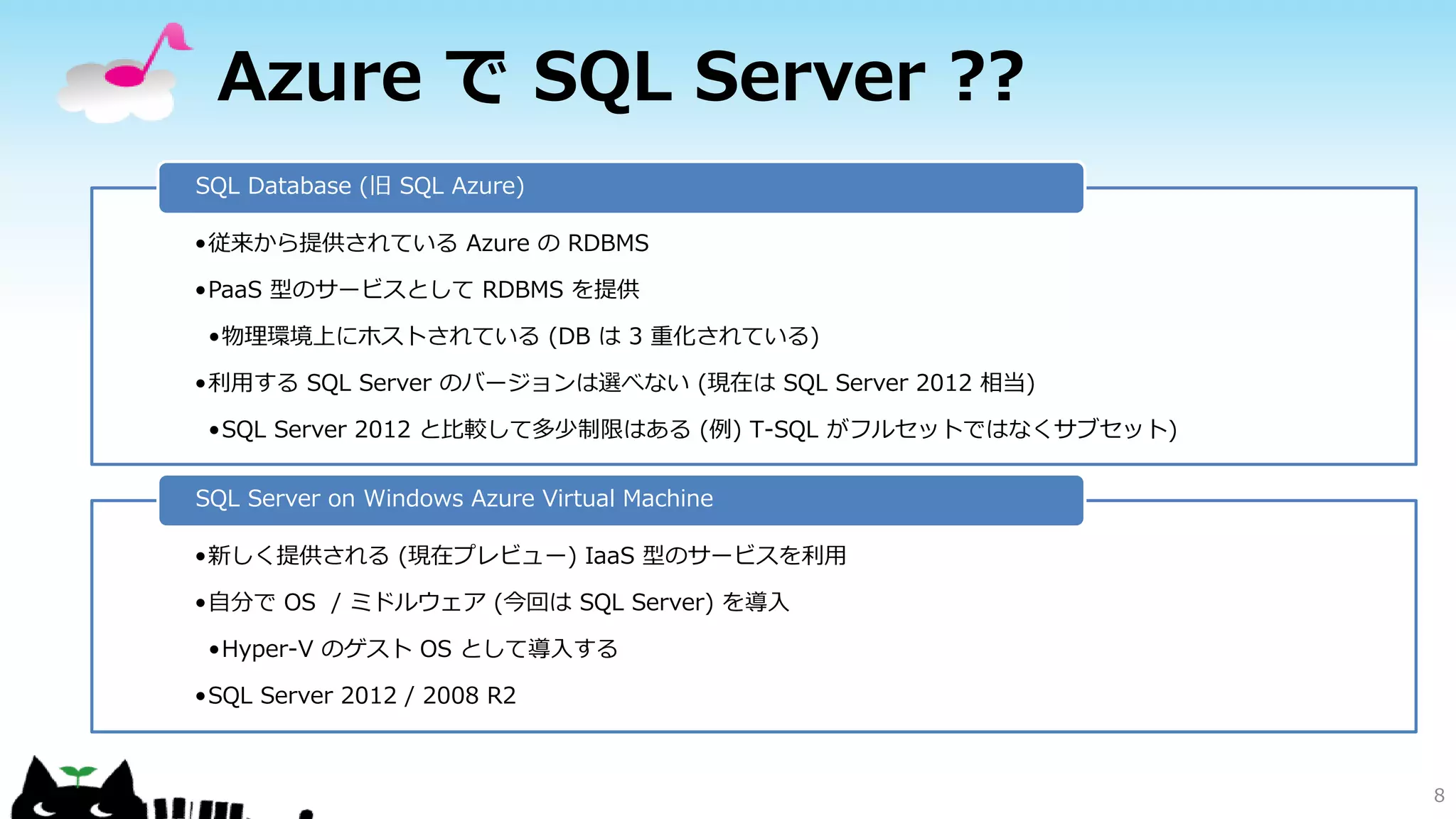

Azure で SQL Server ??
SQL Database (旧 SQL Azure)
•従来から提供されている Azure の RDBMS
•PaaS 型のサービスとして RDBMS を提供

•物理環境上にホストされている (DB は 3 重化されている)
•利用する SQL Server のバージョンは選べない (現在は SQL Server 2012 相当)
•SQL Server 2012 と比較して多少制限はある (例) T-SQL がフルセットではなくサブセット)
SQL Server on Windows Azure Virtual Machine
•新しく提供される (現在プレビュー) IaaS 型のサービスを利用
•自分で OS / ミドルウェア (今回は SQL Server) を導入
•Hyper-V のゲスト OS として導入する
•SQL Server 2012 / 2008 R2

8

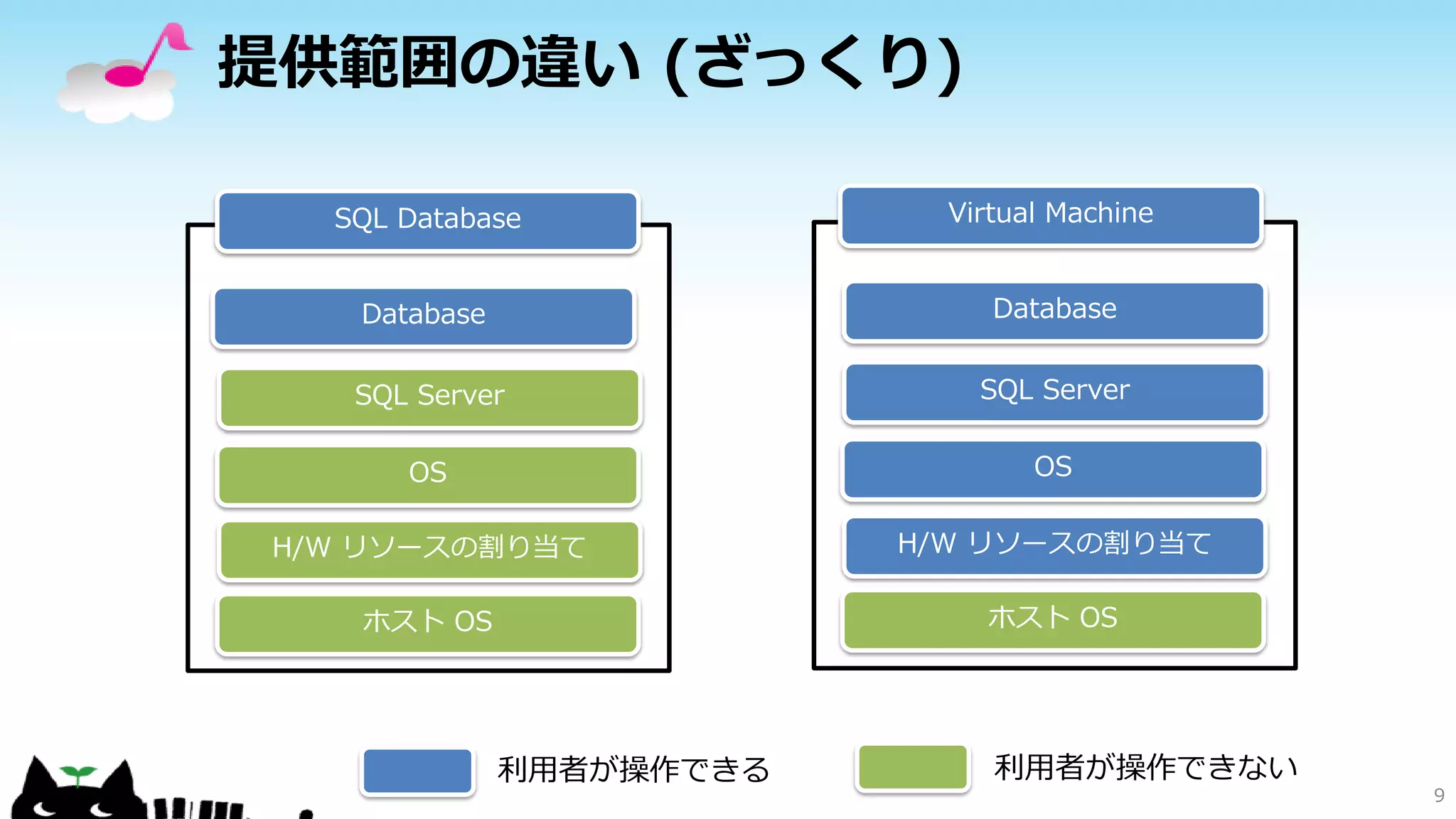

提供範囲の違い (ざっくり)
SQL Database

Virtual Machine

Database

Database

SQL Server

SQL Server

OS

OS

H/W リソースの割り当て


ホスト OS

ホスト OS

利用者が操作できる

利用者が操作できない
9

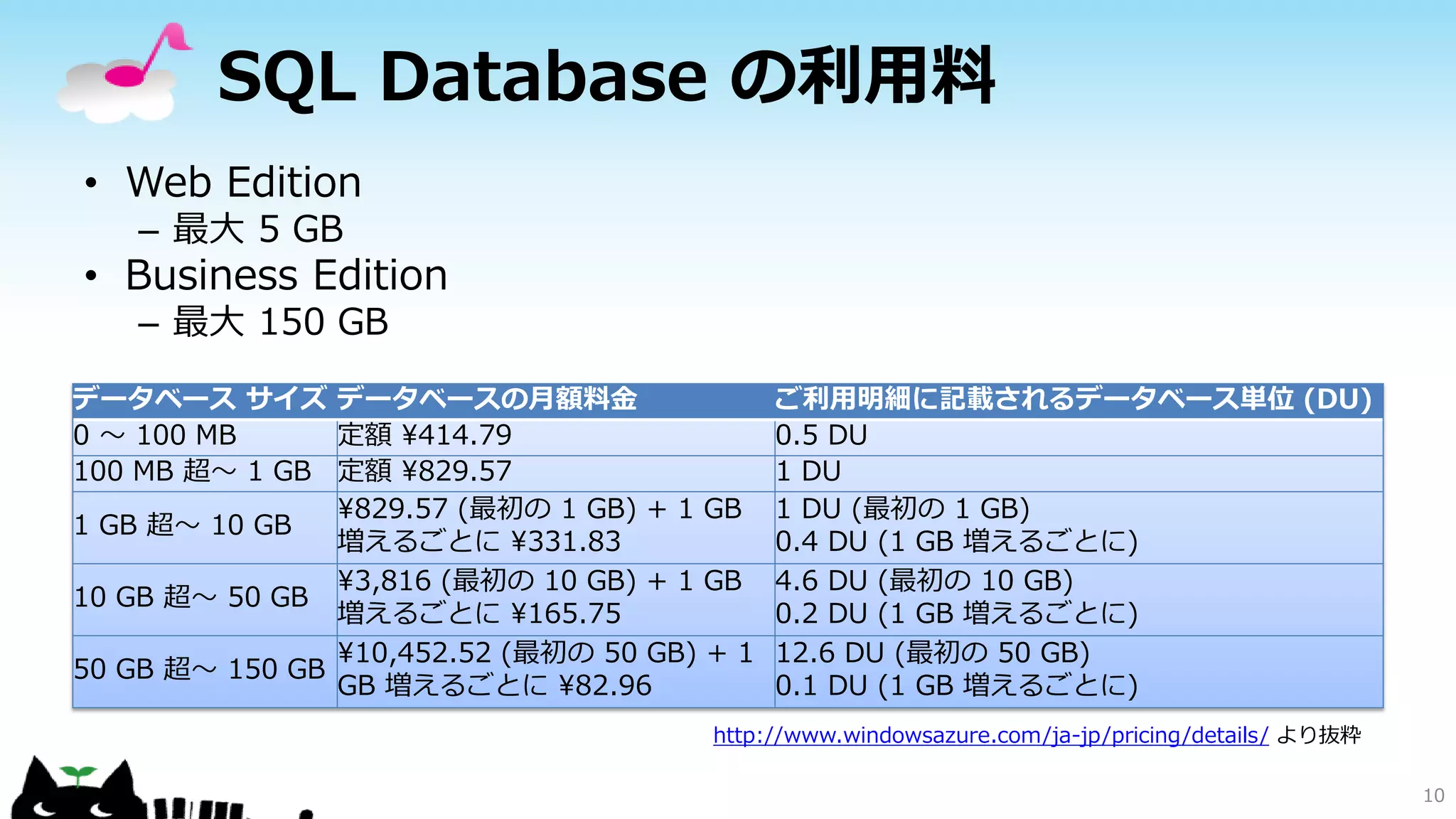

SQL Database の利用料
• Web Edition
– 最大 5 GB

• Business Edition
– 最大 150 GB

データベースサイズデータベースの月額料金
0 ～ 100 MB
定額 ¥414.79
100 MB 超～ 1 GB 定額 ¥829.57
¥829.57 (最初の 1 GB) + 1 GB
1 GB 超～ 10 GB
増えるごとに ¥331.83
¥3,816 (最初の 10 GB) + 1 GB
10 GB 超～ 50 GB
増えるごとに ¥165.75
¥10,452.52 (最初の 50 GB) + 1
50 GB 超～ 150 GB
GB 増えるごとに ¥82.96

ご利用明細に記載されるデータベース単位 (DU)
0.5 DU
1 DU
1 DU (最初の 1 GB)
0.4 DU (1 GB 増えるごとに)
4.6 DU (最初の 10 GB)
12.6 DU (最初の 50 GB)

http://www.windowsazure.com/ja-jp/pricing/details/ より抜粋
10

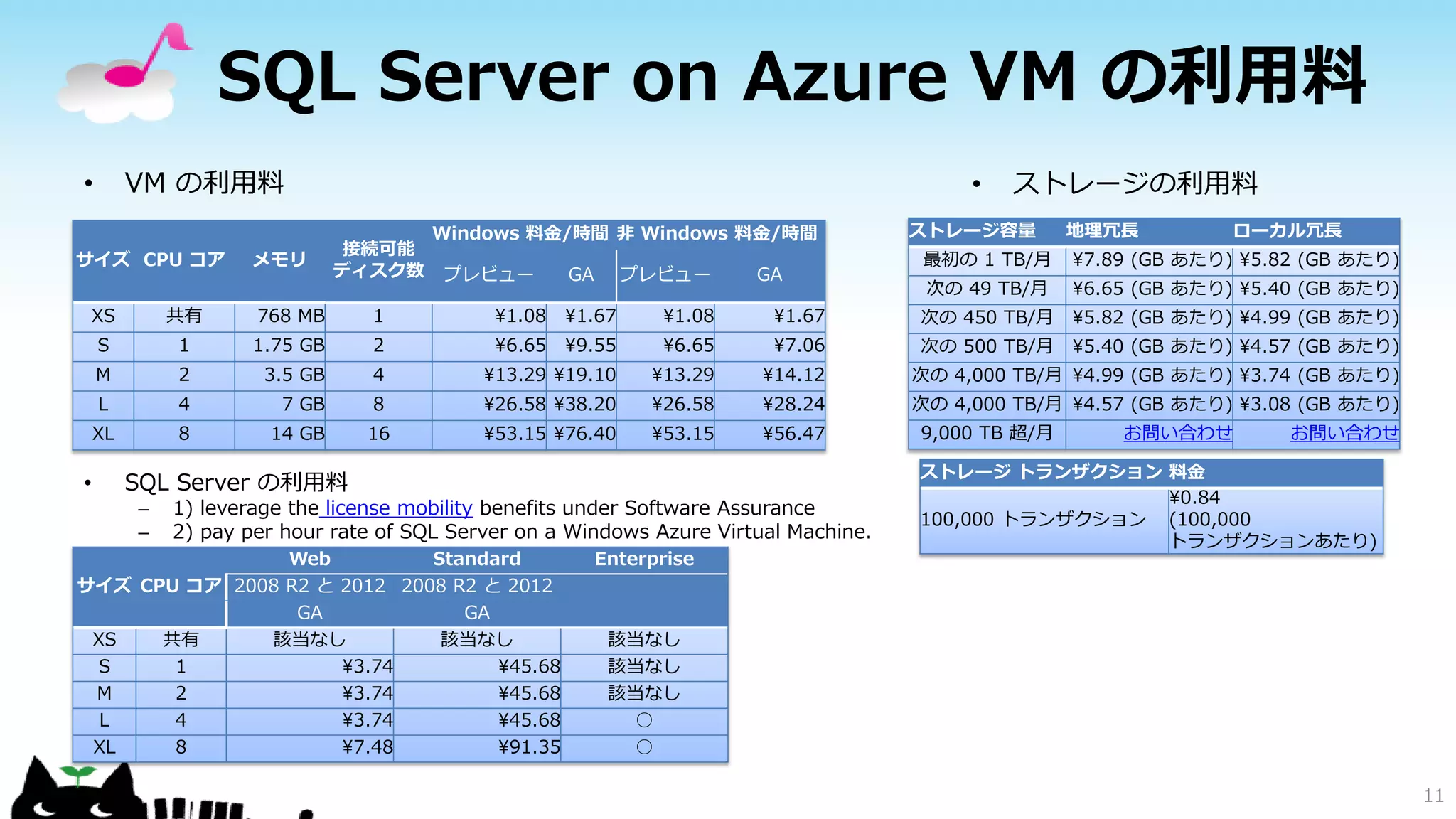

SQL Server on Azure VM の利用料
VM の利用料

•

サイズ CPU コア

メモリ

•
接続可能
ディスク数

Windows 料金/時間非 Windows 料金/時間
プレビュー

GA

プレビュー

GA

ストレージの利用料

ストレージ容量

地理冗長

ローカル冗長

最初の 1 TB/月

¥7.89 (GB あたり) ¥5.82 (GB あたり)

次の 49 TB/月

¥6.65 (GB あたり) ¥5.40 (GB あたり)

XS

共有

768 MB

1

¥1.08

¥1.67

¥1.08

¥1.67

次の 450 TB/月

¥5.82 (GB あたり) ¥4.99 (GB あたり)

S

1

1.75 GB

2

¥6.65

¥9.55

¥6.65

¥7.06

次の 500 TB/月

¥5.40 (GB あたり) ¥4.57 (GB あたり)

M

2

3.5 GB

4

¥13.29 ¥19.10

¥13.29

¥14.12

次の 4,000 TB/月 ¥4.99 (GB あたり) ¥3.74 (GB あたり)

L

4

7 GB

8

¥26.58 ¥38.20

¥26.58

¥28.24

次の 4,000 TB/月 ¥4.57 (GB あたり) ¥3.08 (GB あたり)

XL

8

14 GB

16

¥53.15 ¥76.40

¥53.15

¥56.47

•

SQL Server の利用料
–
–

1) leverage the license mobility benefits under Software Assurance
2) pay per hour rate of SQL Server on a Windows Azure Virtual Machine.

Web
Standard
サイズ CPU コア 2008 R2 と 2012 2008 R2 と 2012
GA
GA
XS
共有
該当なし
該当なし
S
1
¥3.74
¥45.68
M
2
¥3.74
¥45.68
L
4
¥3.74
¥45.68
XL
8
¥7.48
¥91.35

Enterprise

9,000 TB 超/月

お問い合わせ

お問い合わせ

ストレージトランザクション料金
¥0.84
100,000 トランザクション (100,000
トランザクションあたり)

該当なし
該当なし
該当なし
○
○

11

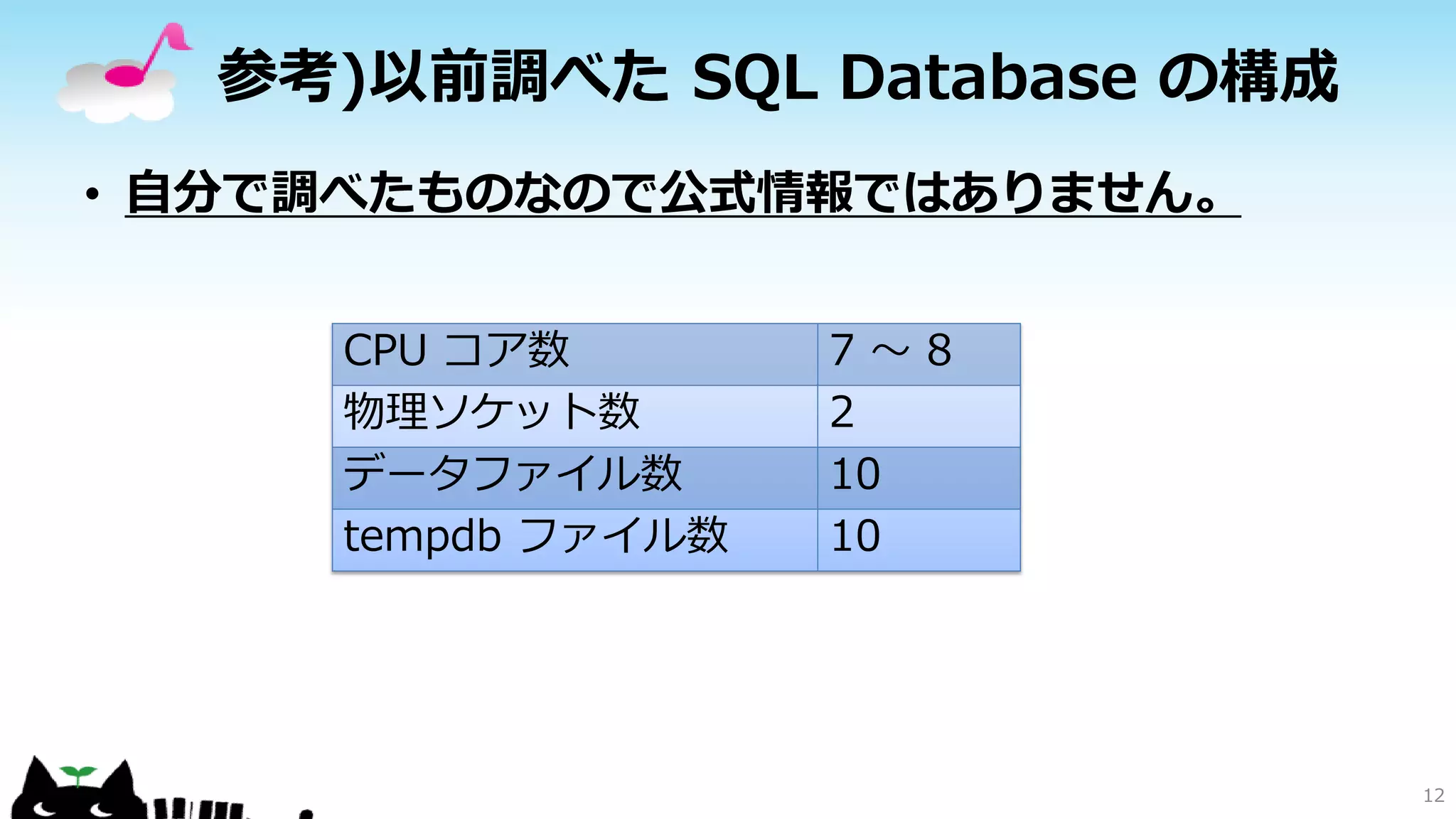

参考)以前調べた SQL Database の構成
• 自分で調べたものなので公式情報ではありません。
CPU コア数
物理ソケット数
データファイル数
tempdb ファイル数

7～8
2
10
10

12

データベースはいちから作り直し??
￥

縄神君、DBの持って行き方を考えるの巻
- データベース移行編 13

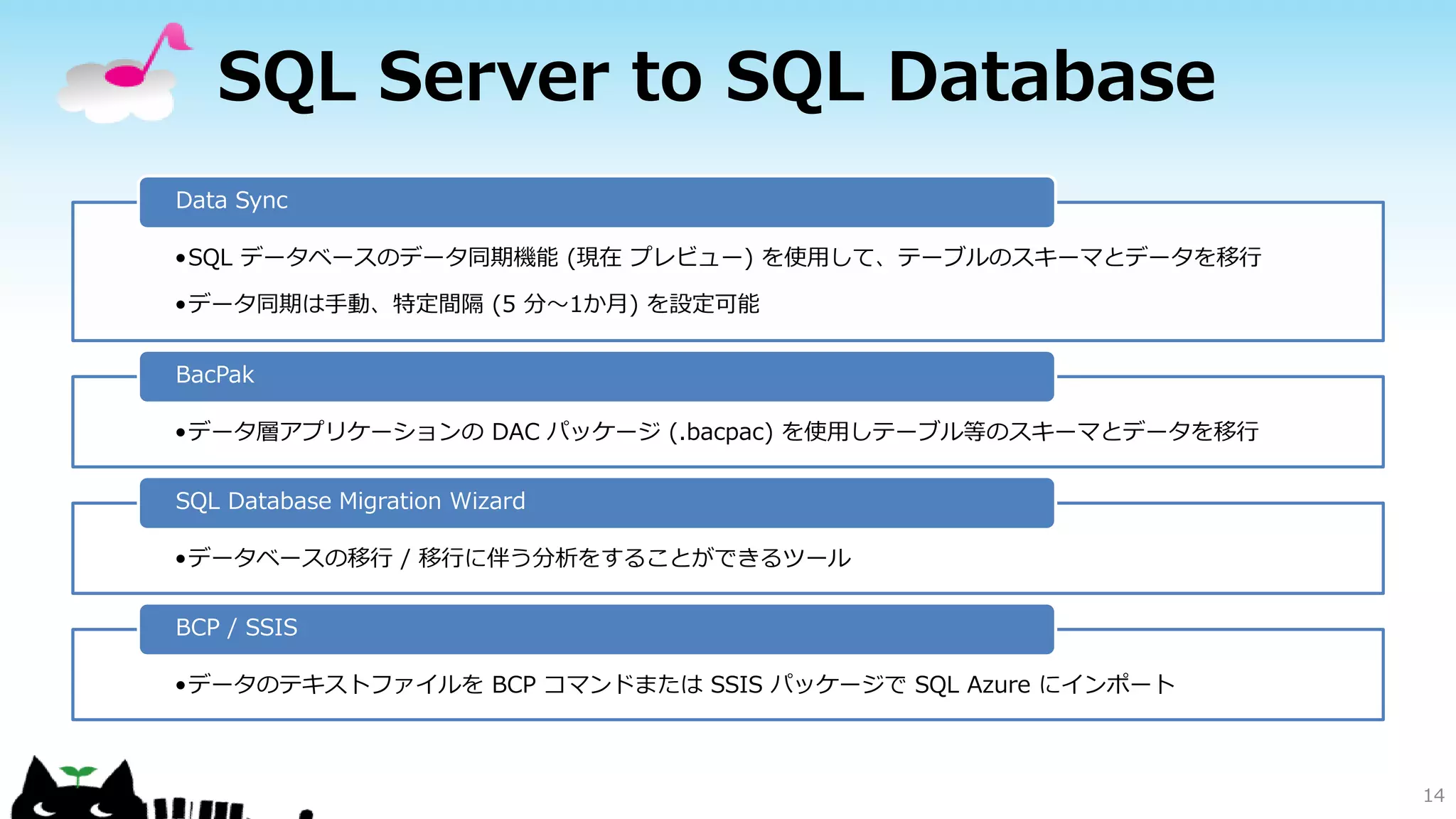

SQL Server to SQL Database
Data Sync
•SQL データベースのデータ同期機能 (現在プレビュー) を使用して、テーブルのスキーマとデータを移行
•データ同期は手動、特定間隔 (5 分～1か月) を設定可能
BacPak
•データ層アプリケーションの DAC パッケージ (.bacpac) を使用しテーブル等のスキーマとデータを移行
SQL Database Migration Wizard

•データベースの移行 / 移行に伴う分析をすることができるツール
BCP / SSIS
•データのテキストファイルを BCP コマンドまたは SSIS パッケージで SQL Azure にインポート

14

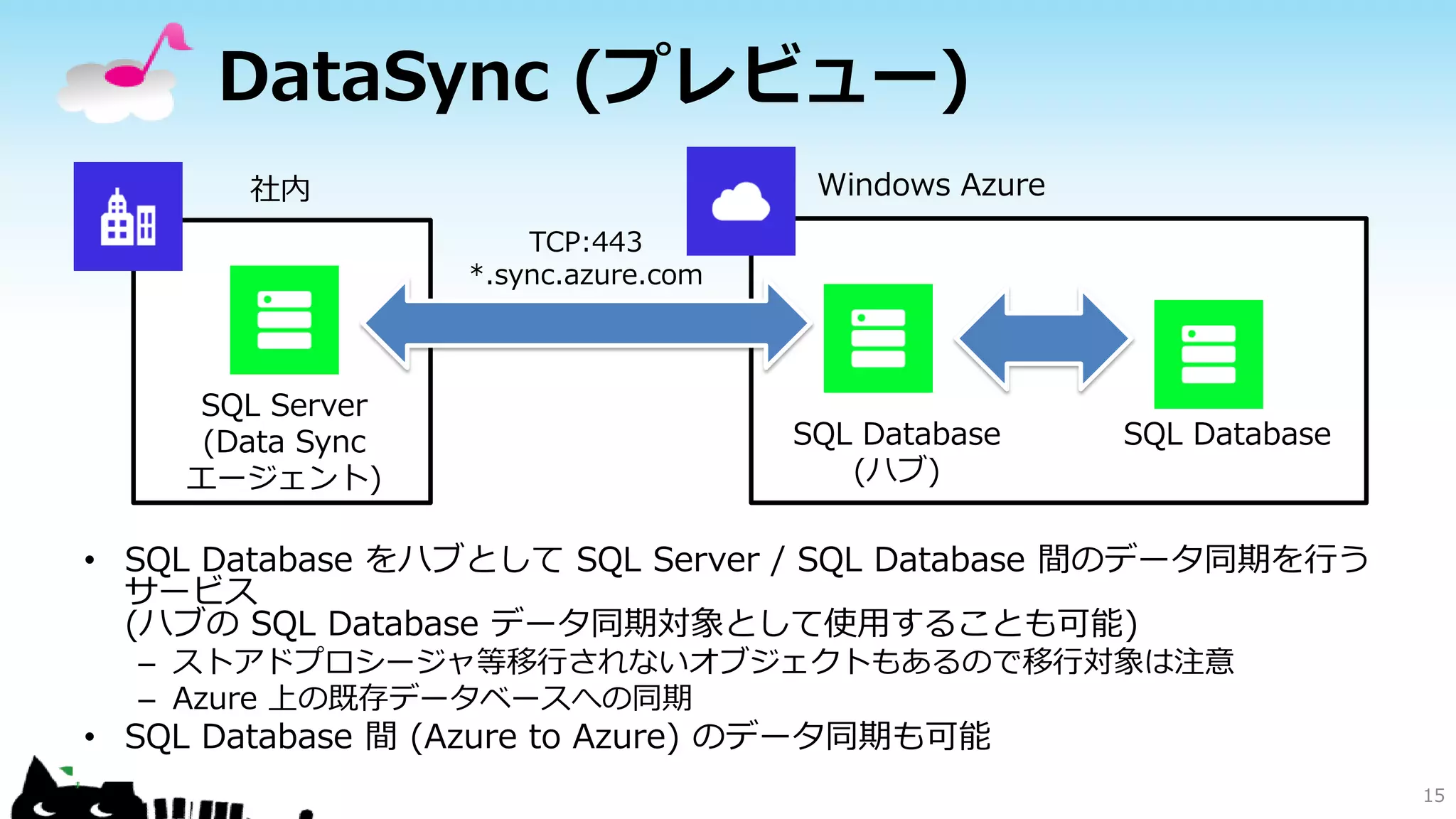

DataSync (プレビュー)
Windows Azure

社内
TCP:443
*.sync.azure.com

SQL Server
(Data Sync
エージェント)

SQL Database
(ハブ)

SQL Database

• SQL Database をハブとして SQL Server / SQL Database 間のデータ同期を行う
サービス
(ハブの SQL Database データ同期対象として使用することも可能)
– ストアドプロシージャ等移行されないオブジェクトもあるので移行対象は注意
– Azure 上の既存データベースへの同期

• SQL Database 間 (Azure to Azure) のデータ同期も可能

15

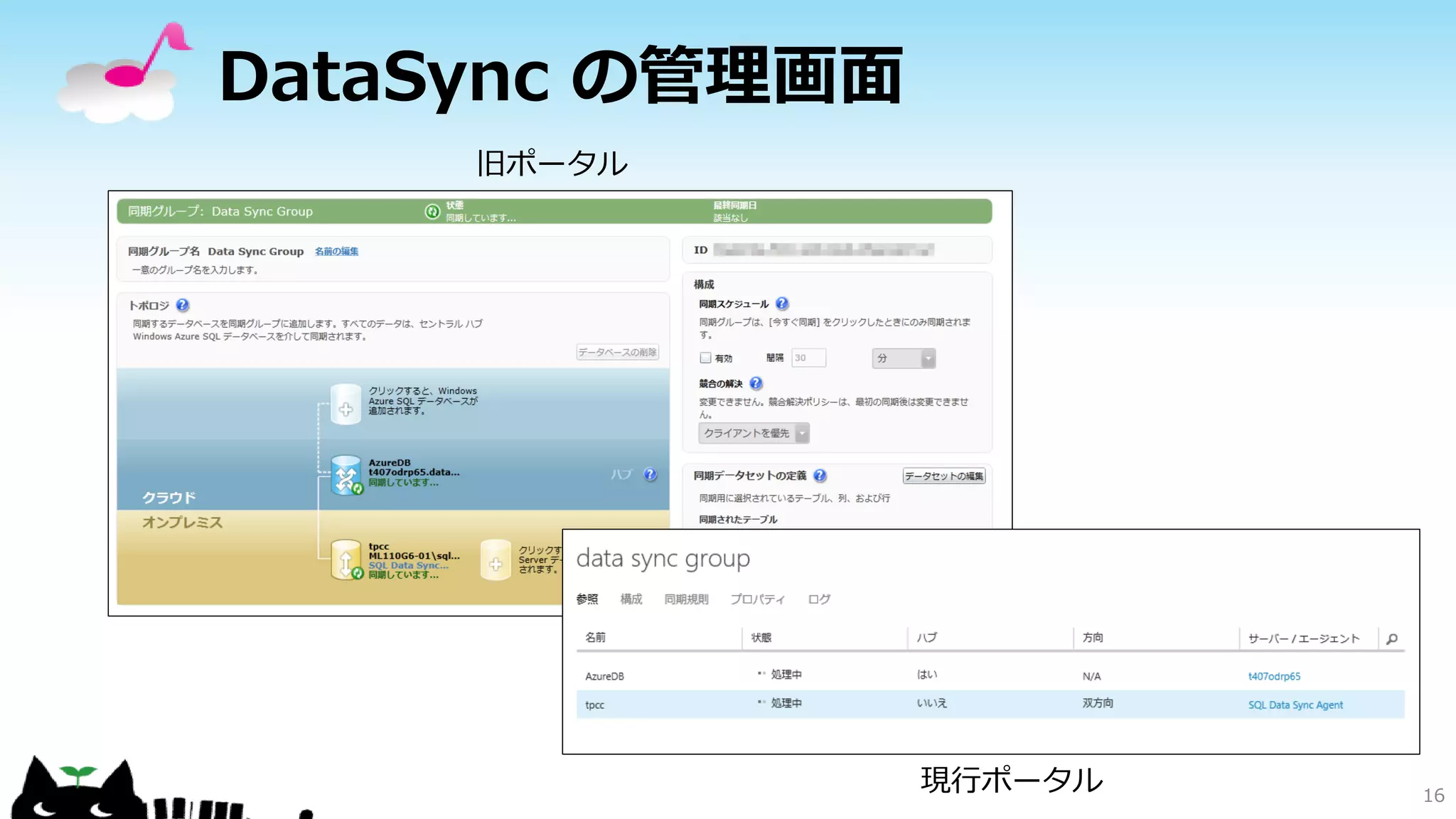

DataSync の管理画面
旧ポータル

現行ポータル

16

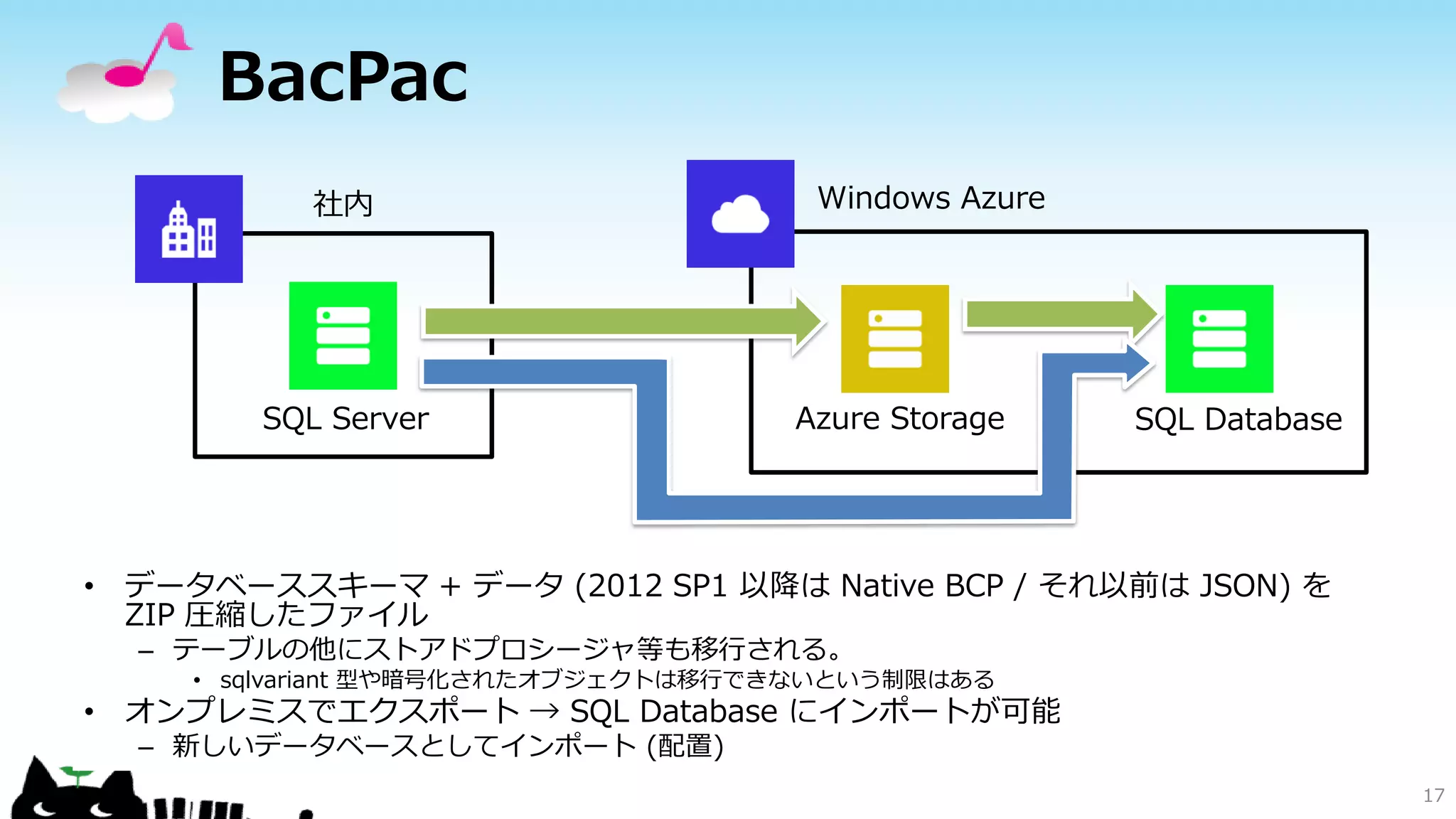

BacPac
社内

SQL Server

Windows Azure

Azure Storage

SQL Database

• データベーススキーマ + データ (2012 SP1 以降は Native BCP / それ以前は JSON) を
ZIP 圧縮したファイル
– テーブルの他にストアドプロシージャ等も移行される。

• sqlvariant 型や暗号化されたオブジェクトは移行できないという制限はある

• オンプレミスでエクスポート → SQL Database にインポートが可能
– 新しいデータベースとしてインポート (配置)

17

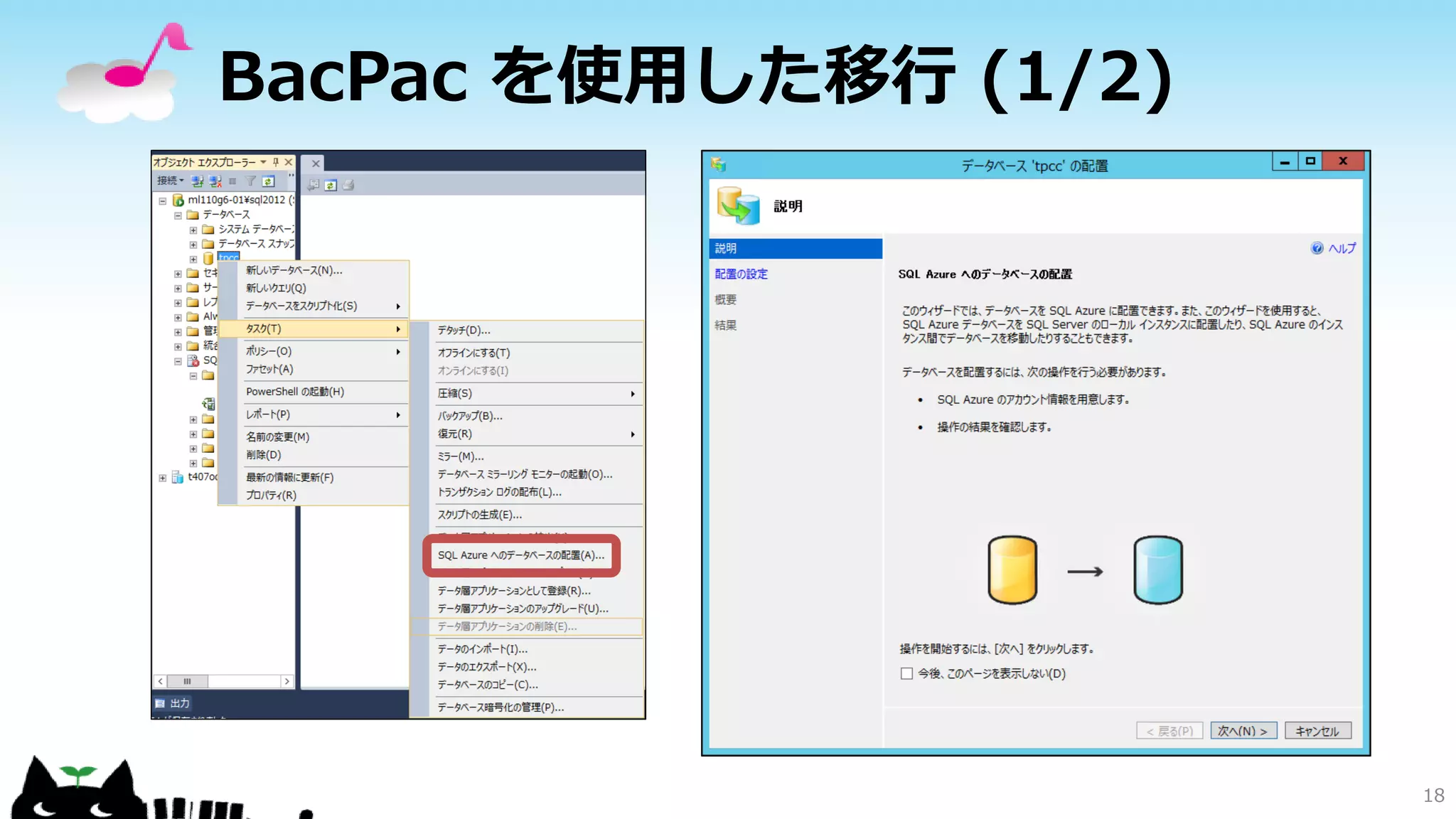

BacPac を使用した移行 (1/2)

18

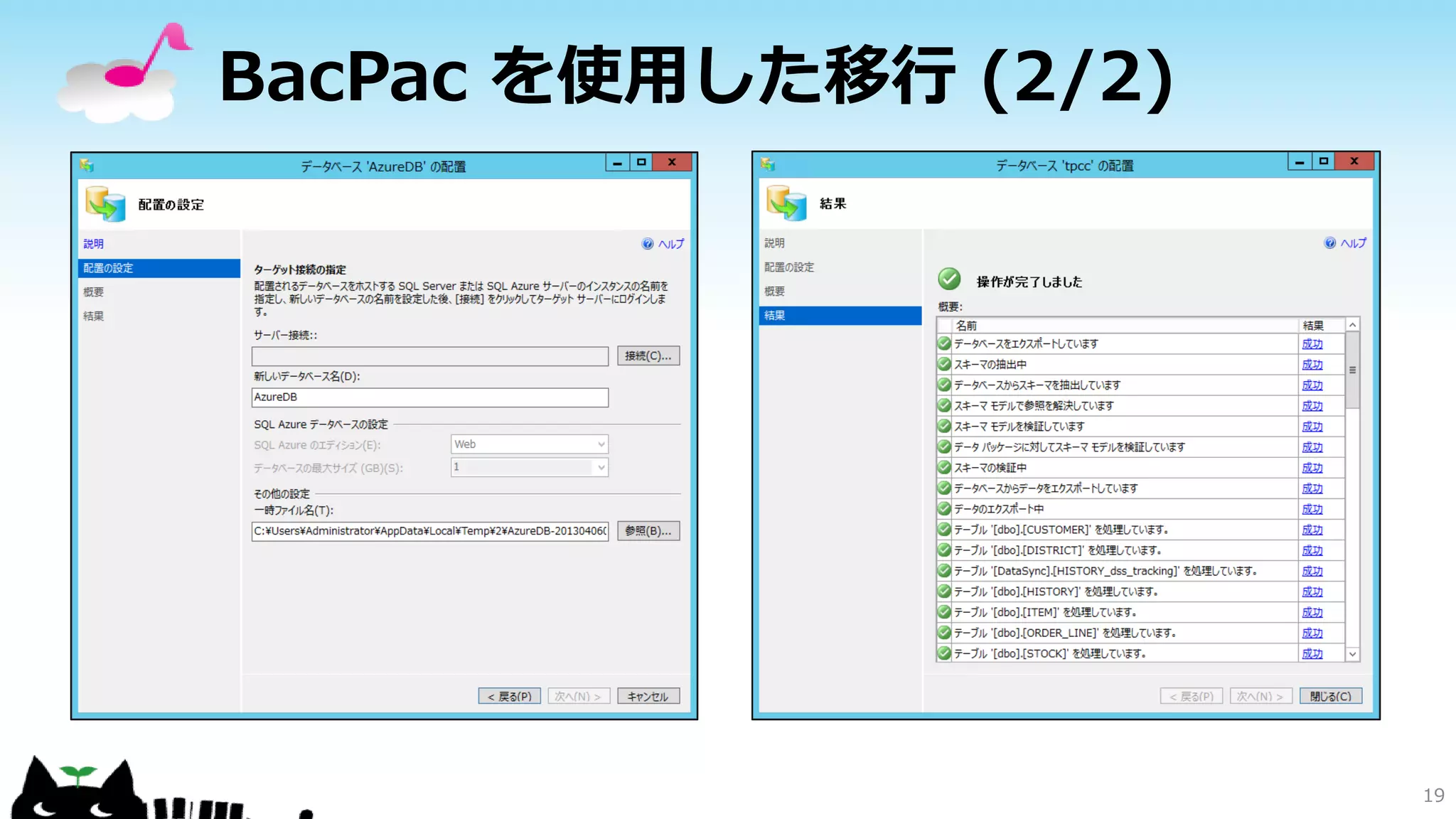

BacPac を使用した移行 (2/2)

19

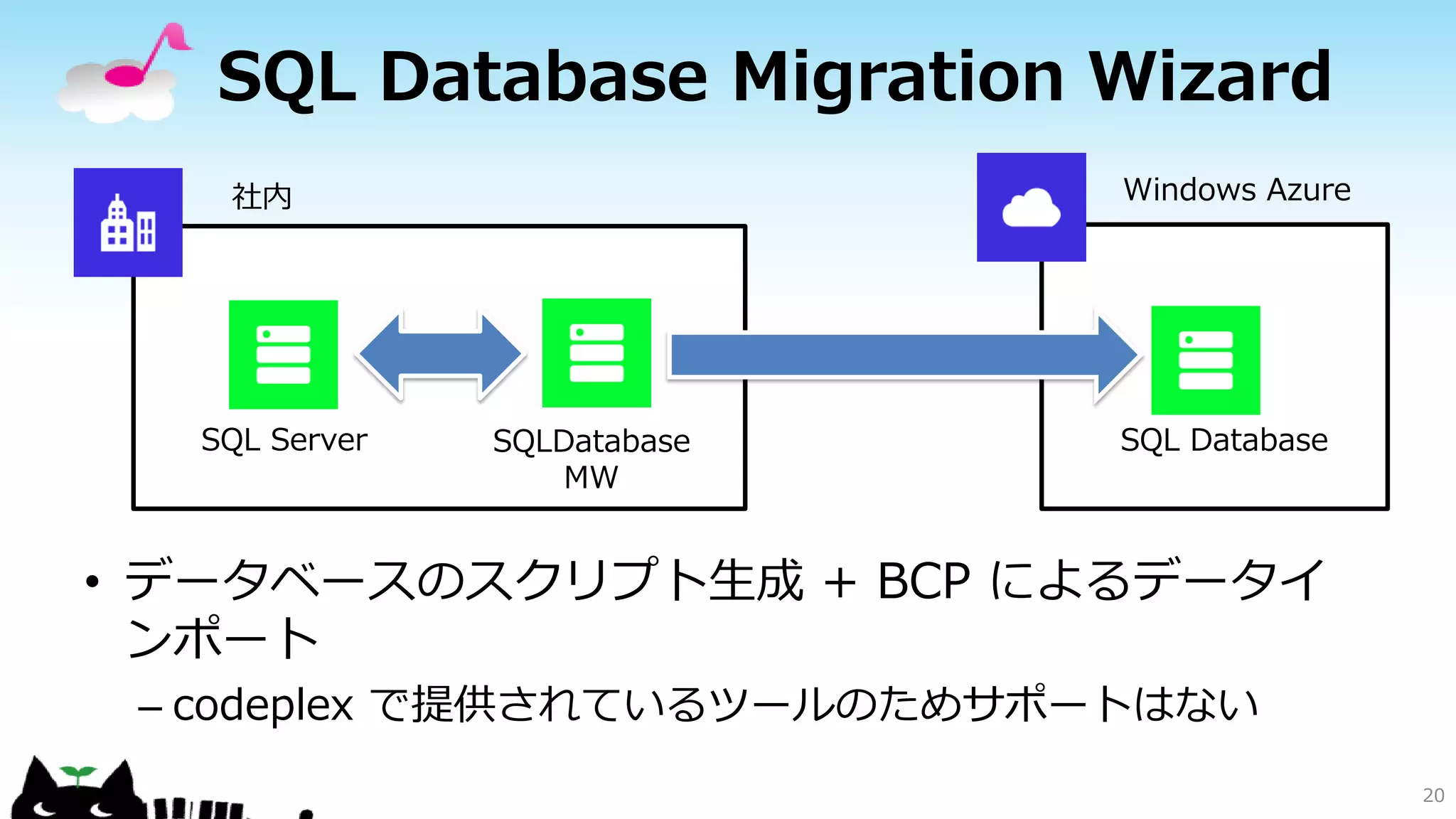

Windows Azure

社内

SQL Server

SQLDatabase
MW

SQL Database

• データベースのスクリプト生成 + BCP によるデータイ
ンポート
– codeplex で提供されているツールのためサポートはない
20

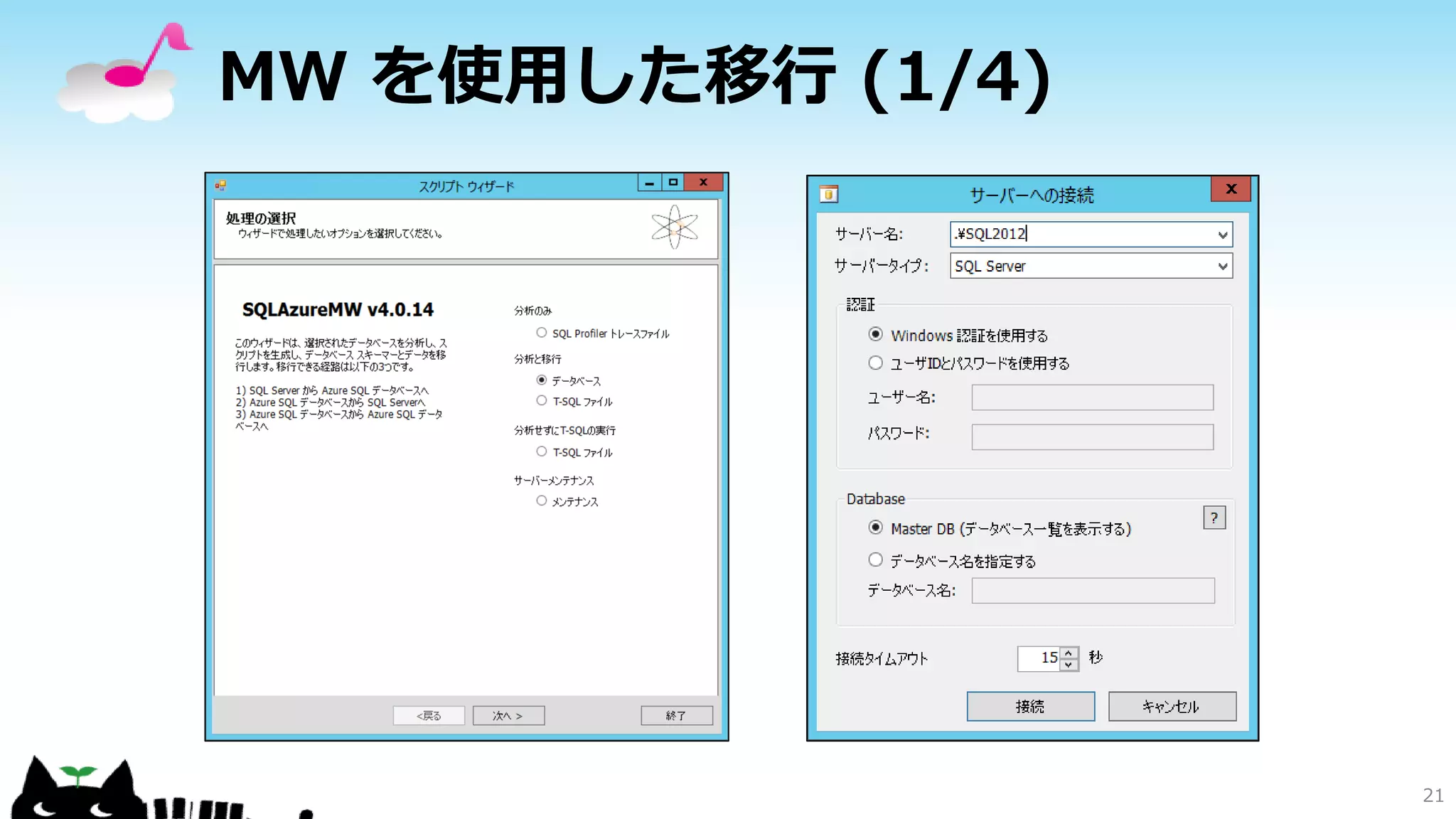

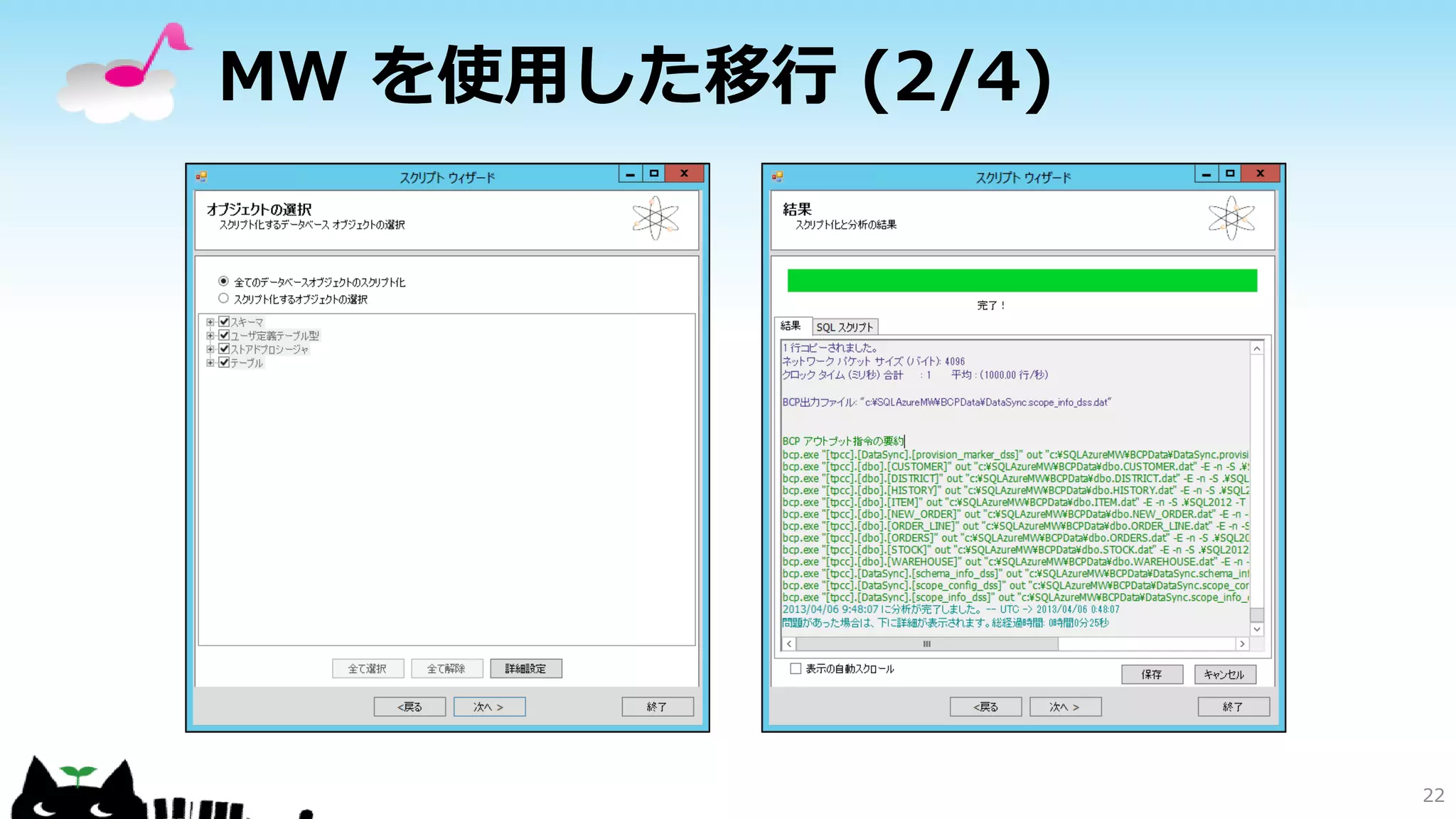

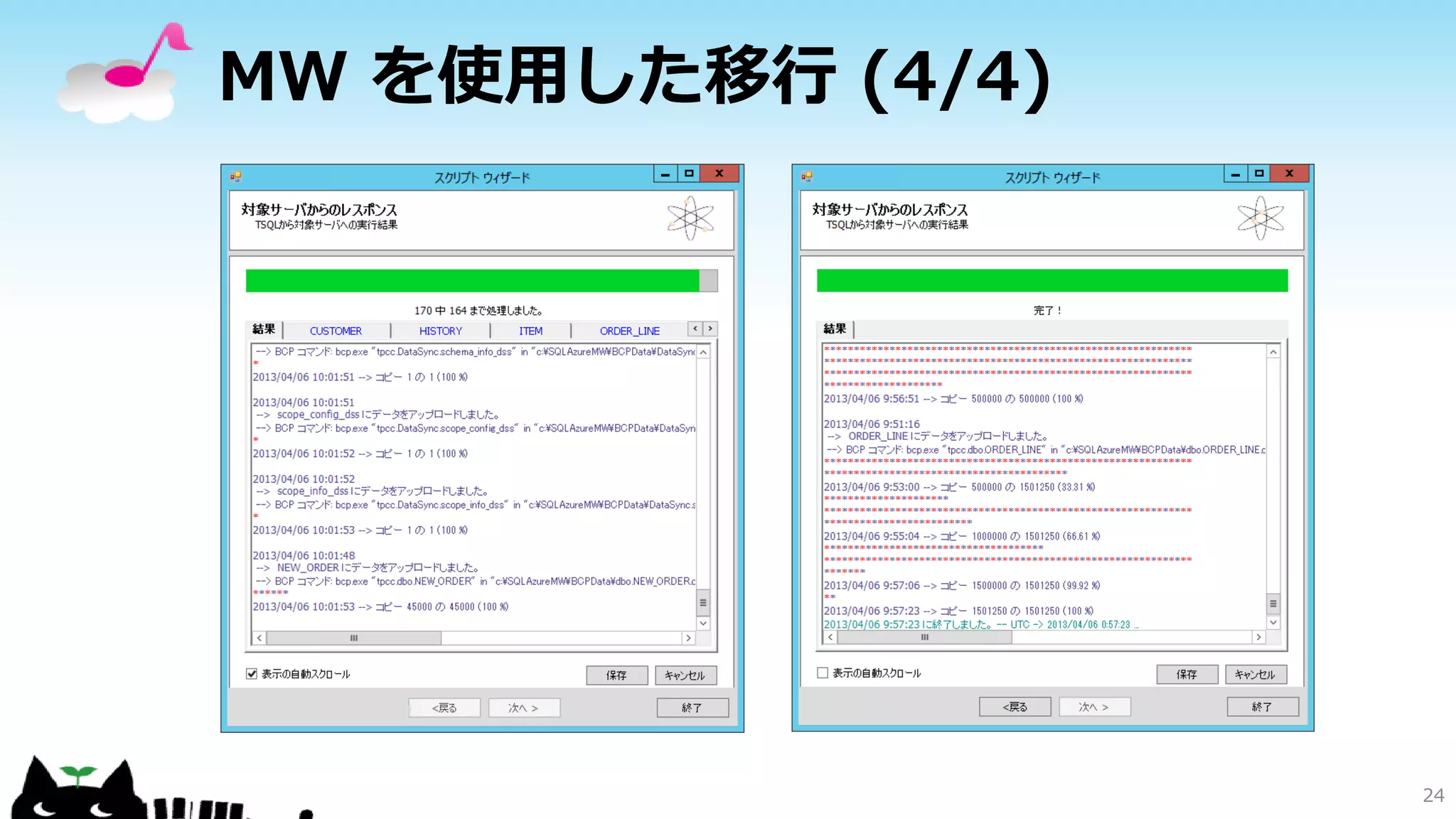

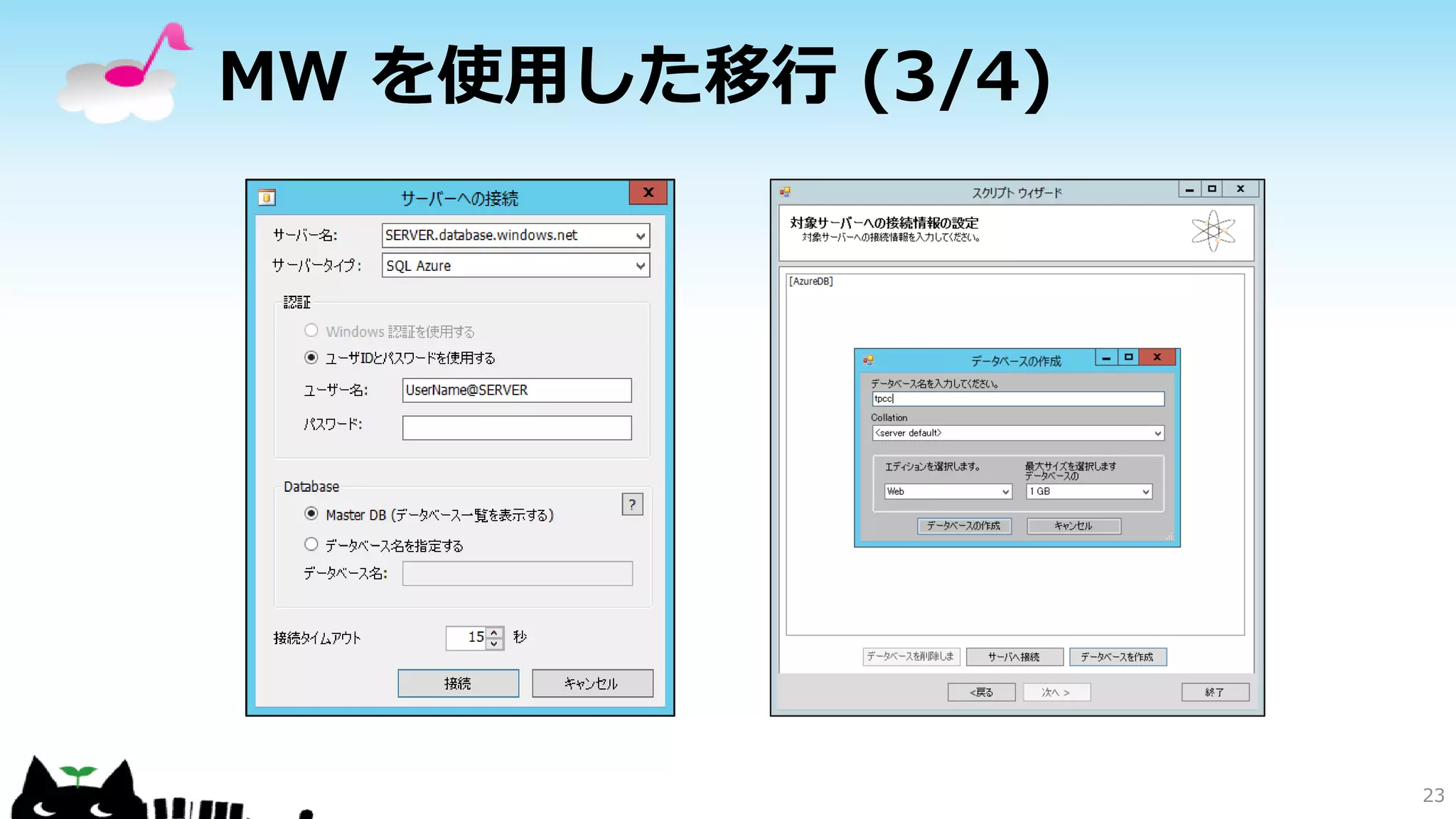

MW を使用した移行 (1/4)

21


22


23


24

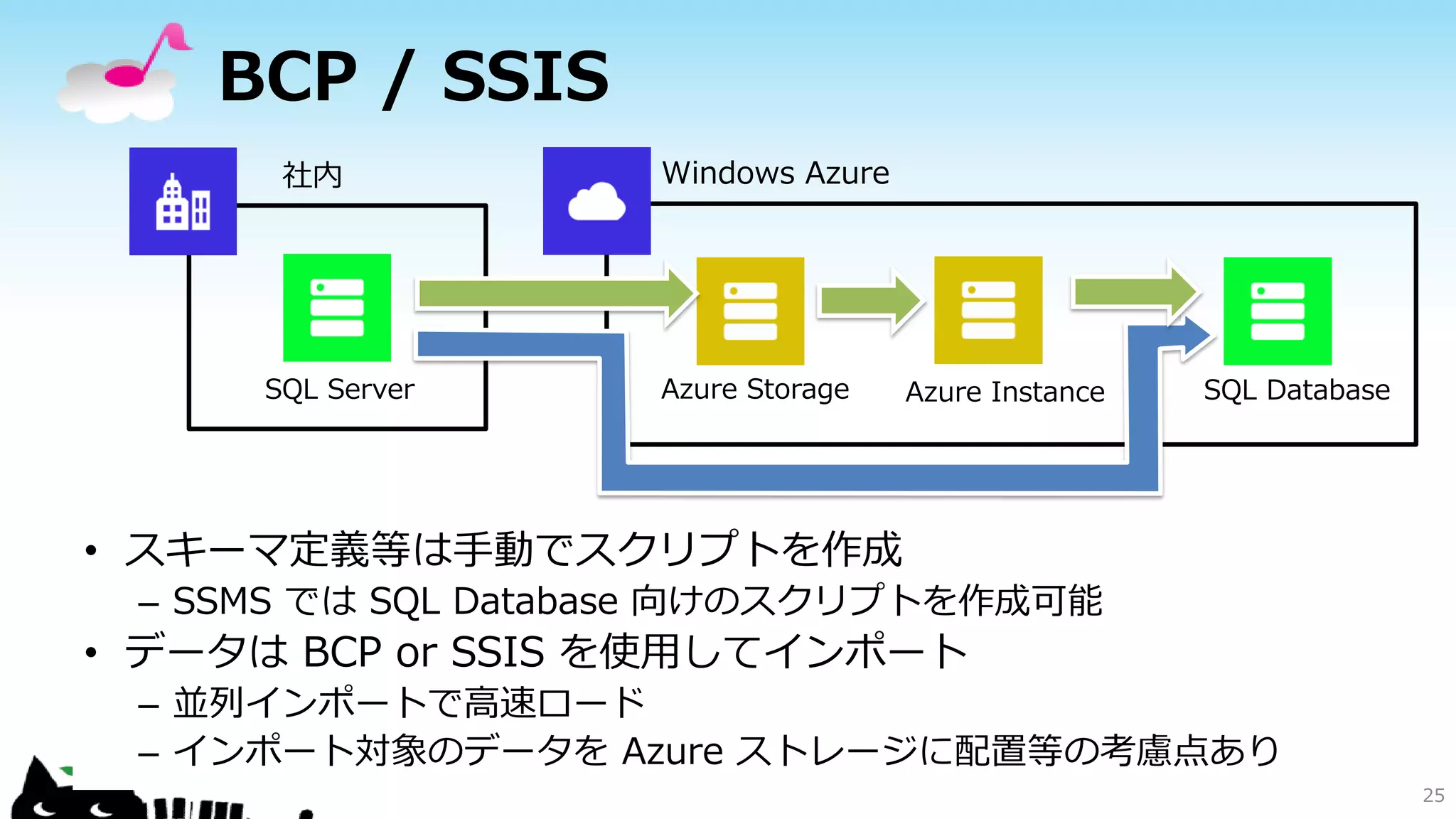

BCP / SSIS
社内

SQL Server

Windows Azure

Azure Storage

Azure Instance

SQL Database

• スキーマ定義等は手動でスクリプトを作成
– SSMS では SQL Database 向けのスクリプトを作成可能

• データは BCP or SSIS を使用してインポート
– 並列インポートで高速ロード
– インポート対象のデータを Azure ストレージに配置等の考慮点あり
25

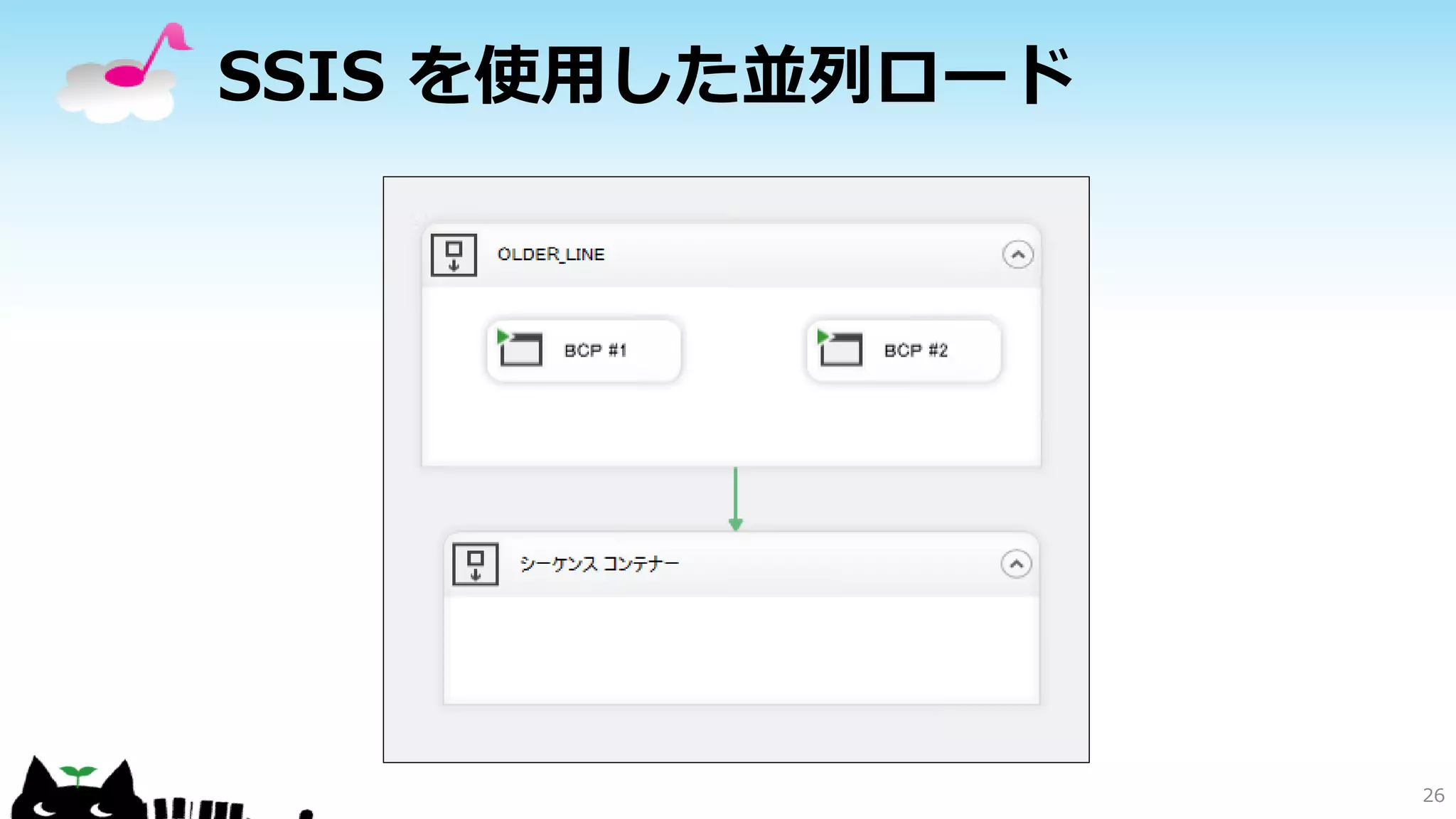

SSIS を使用した並列ロード

26

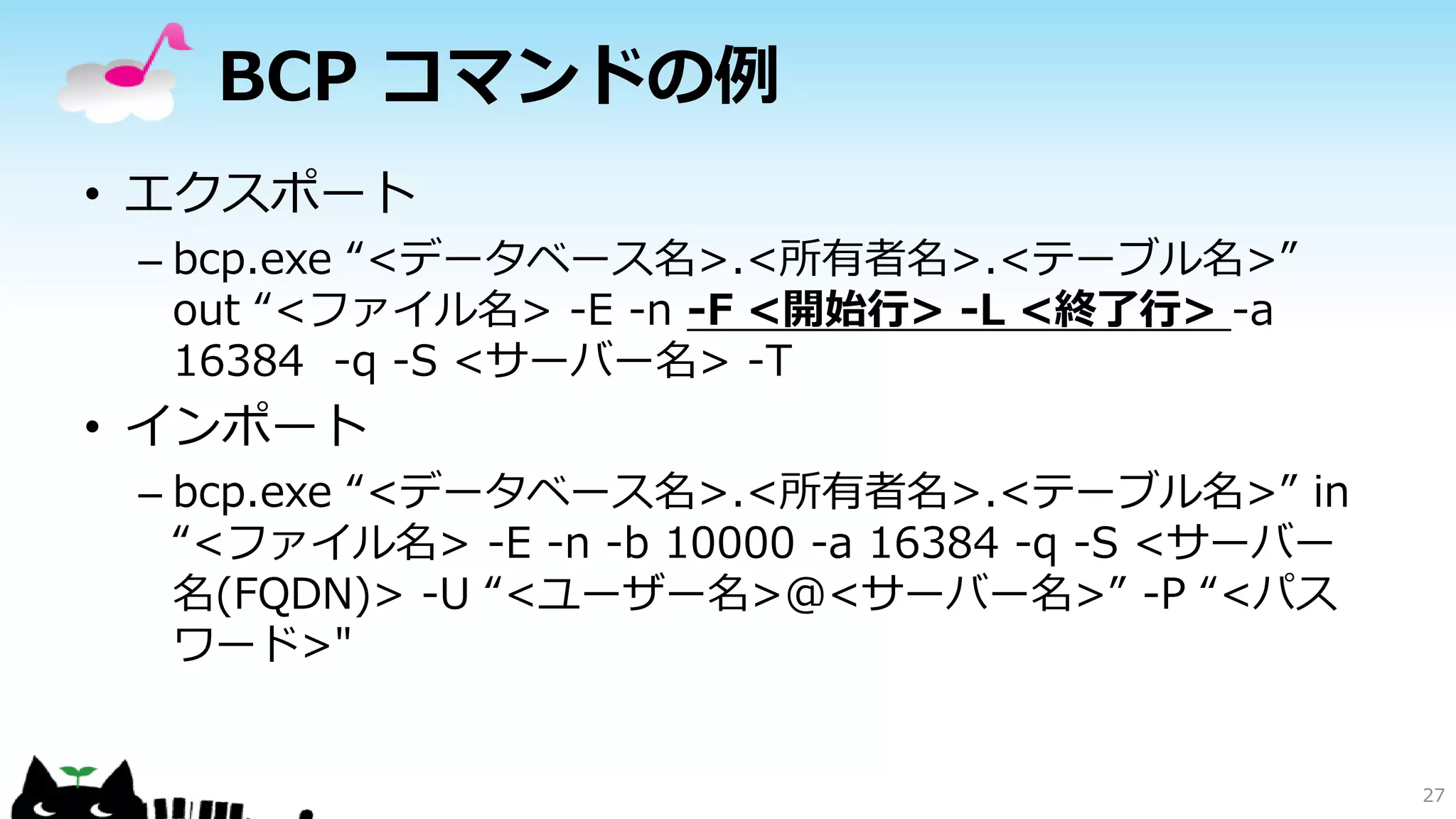

BCP コマンドの例
• エクスポート
– bcp.exe “<データベース名>.<所有者名>.<テーブル名>”
out “<ファイル名> -E -n -F <開始行> -L <終了行> -a
16384 -q -S <サーバー名> -T

• インポート
– bcp.exe “<データベース名>.<所有者名>.<テーブル名>” in
“<ファイル名> -E -n -b 10000 -a 16384 -q -S <サーバー
名(FQDN)> -U “<ユーザー名>@<サーバー名>” -P “<パス
ワード>"

27

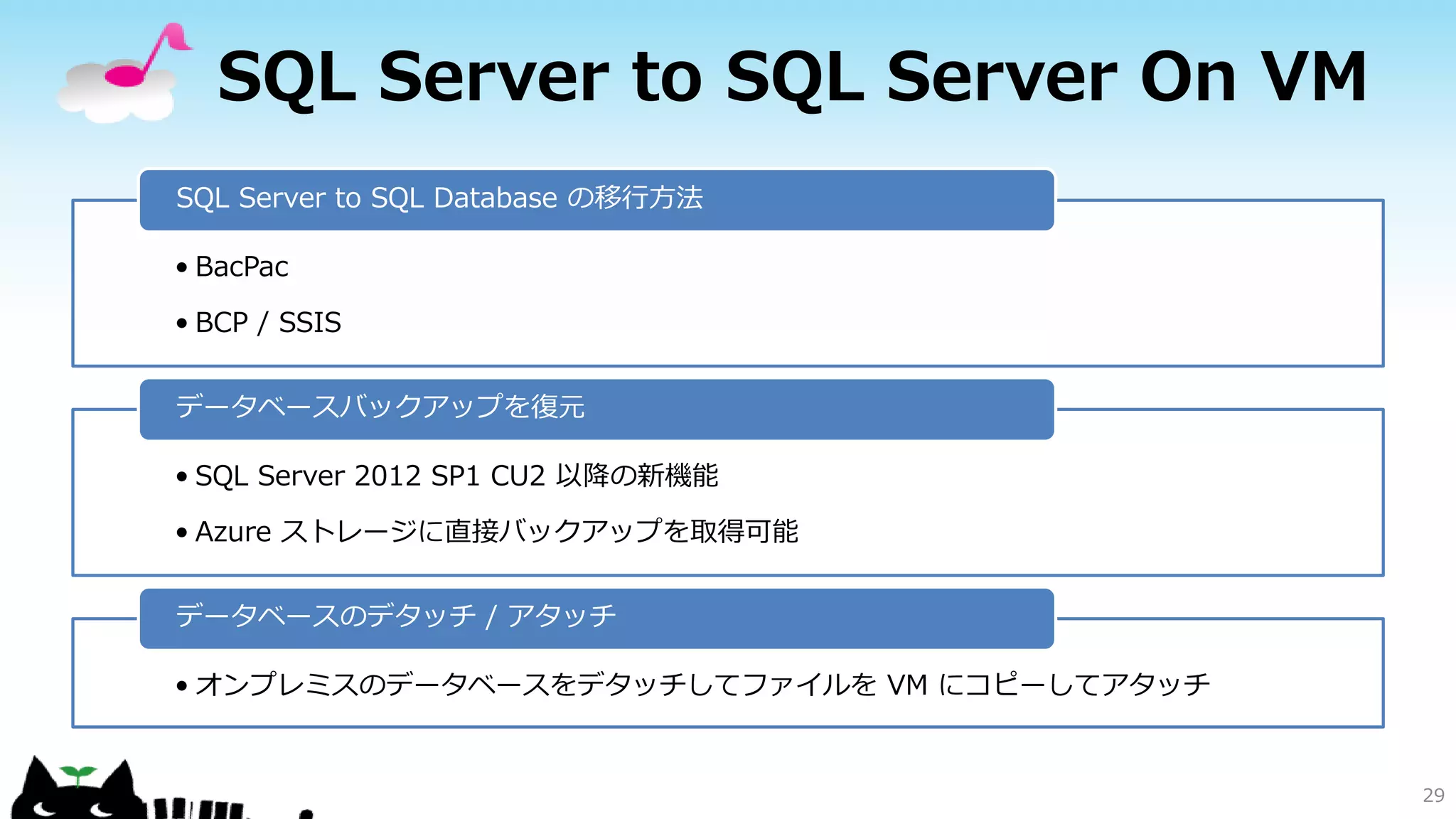

SQL Server to SQL Server On VM
SQL Server to SQL Database の移行方法
• BacPac
• BCP / SSIS
データベースバックアップを復元

• SQL Server 2012 SP1 CU2 以降の新機能
• Azure ストレージに直接バックアップを取得可能
データベースのデタッチ / アタッチ
• オンプレミスのデータベースをデタッチしてファイルを VM にコピーしてアタッチ

29

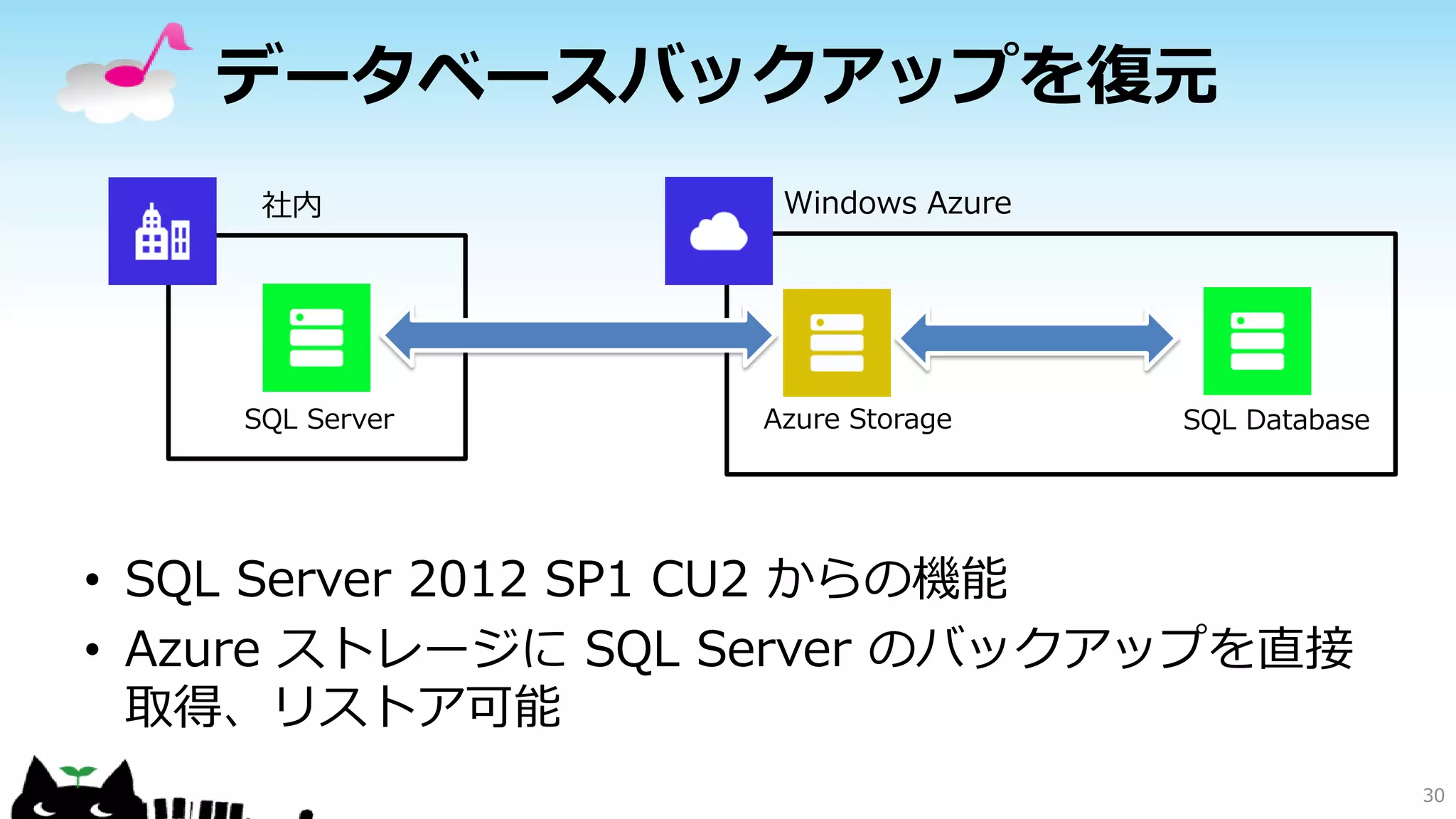

データベースバックアップを復元
社内

SQL Server

Windows Azure

Azure Storage

SQL Database

• SQL Server 2012 SP1 CU2 からの機能
• Azure ストレージに SQL Server のバックアップを直接
取得、リストア可能
30

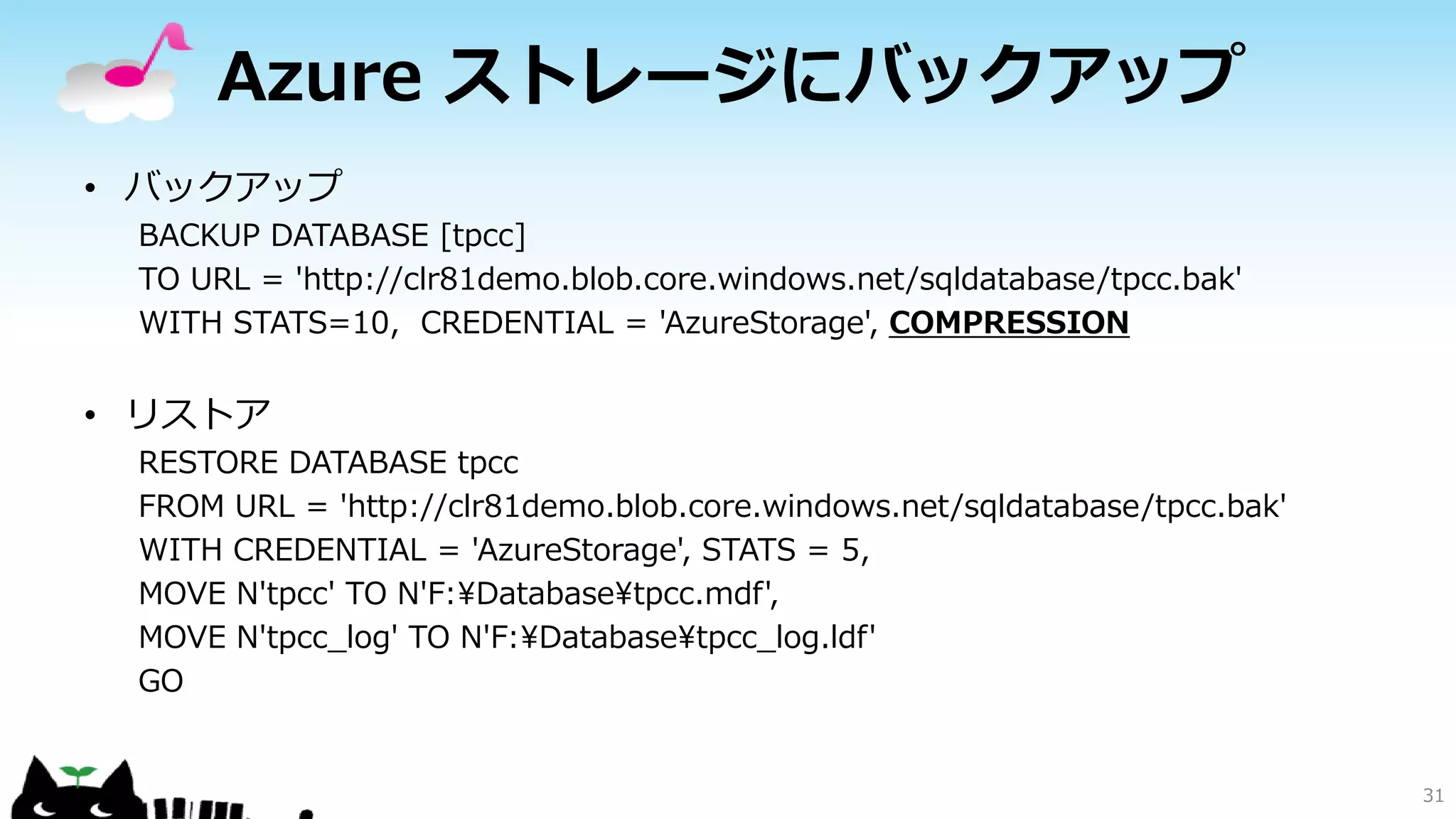

Azure ストレージにバックアップ
• バックアップ
BACKUP DATABASE [tpcc]
TO URL = 'http://clr81demo.blob.core.windows.net/sqldatabase/tpcc.bak'
WITH STATS=10, CREDENTIAL = 'AzureStorage', COMPRESSION

• リストア
RESTORE DATABASE tpcc
FROM URL = 'http://clr81demo.blob.core.windows.net/sqldatabase/tpcc.bak'
WITH CREDENTIAL = 'AzureStorage', STATS = 5,
MOVE N'tpcc' TO N'F:¥Database¥tpcc.mdf',
MOVE N'tpcc_log' TO N'F:¥Database¥tpcc_log.ldf'
GO

31

Azure Storage に SQL Server のバックアップを取得

DEMO

32

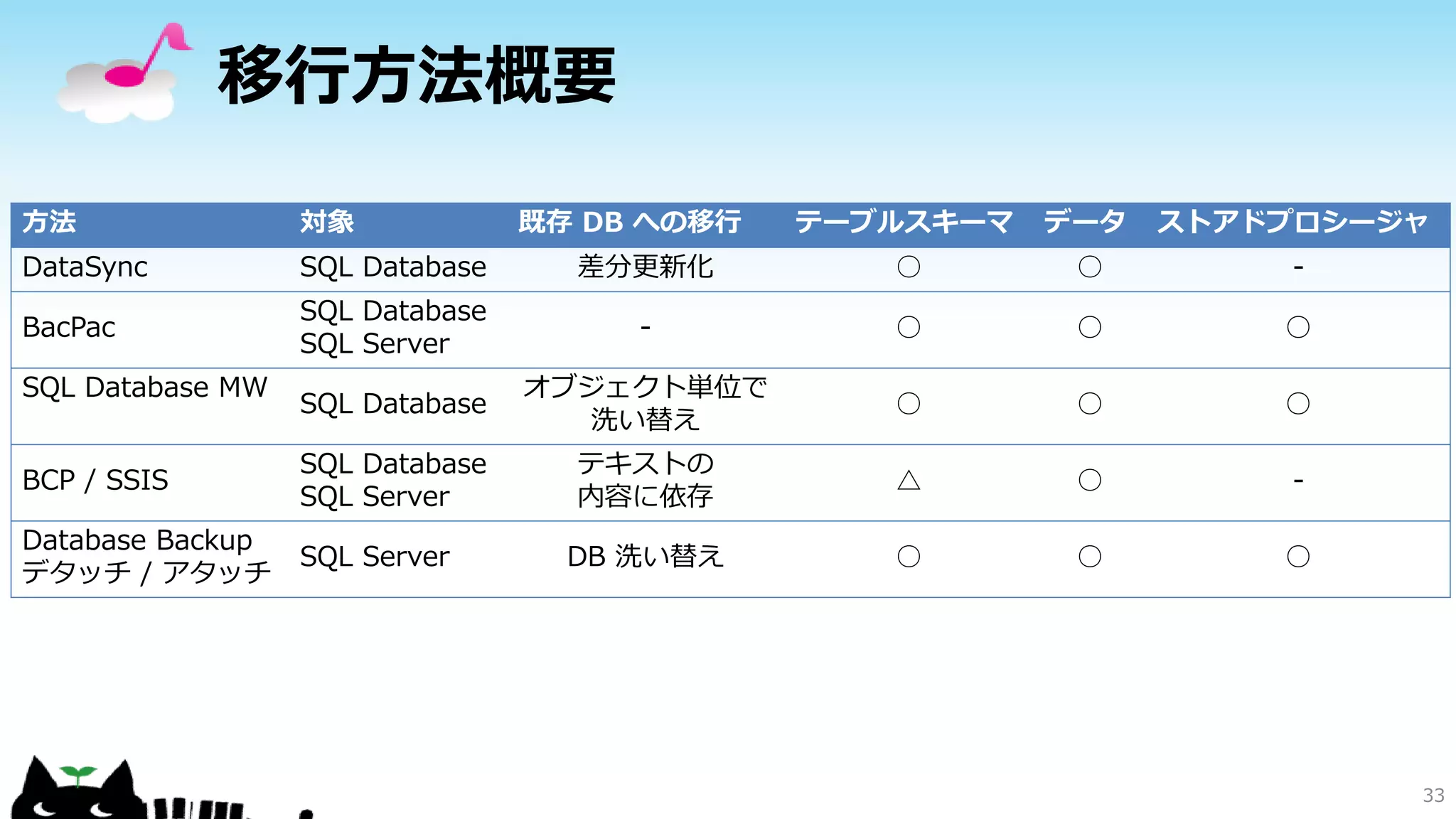

移行方法概要
方法

対象

DataSync

SQL Database

BacPac

テーブルスキーマ

データ

ストアドプロシージャ

差分更新化

○

○

-

SQL Database
SQL Server

-

○

○

○

SQL Database

オブジェクト単位で
洗い替え

○

○

○

BCP / SSIS

SQL Database
SQL Server

テキストの
内容に依存

△

○

-

Database Backup
デタッチ / アタッチ

SQL Server

DB 洗い替え

○

○

○

SQL Database MW

既存 DB への移行

33

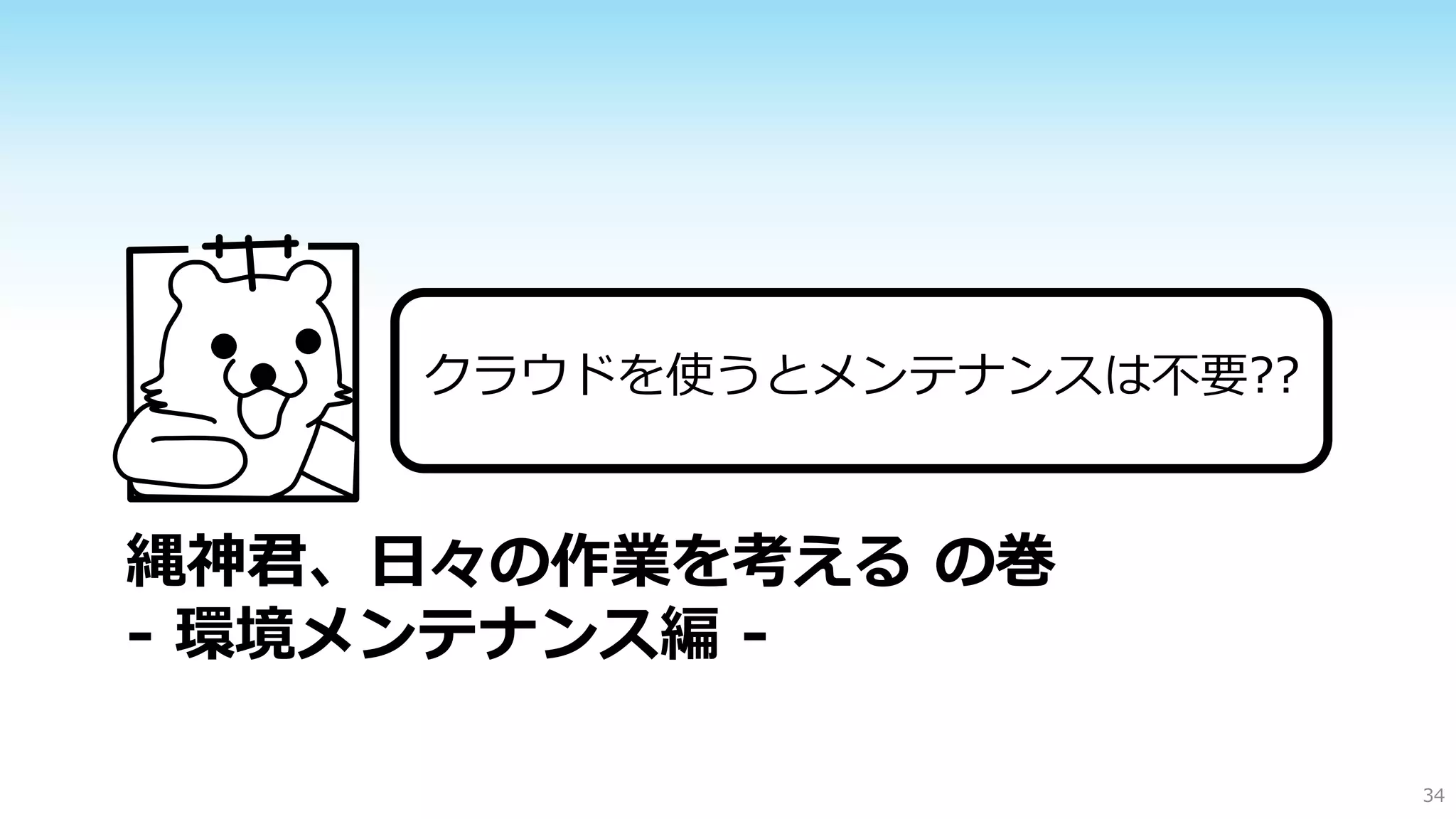

クラウドを使うとメンテナンスは不要??
￥

縄神君、日々の作業を考えるの巻
- 環境メンテナンス編 34

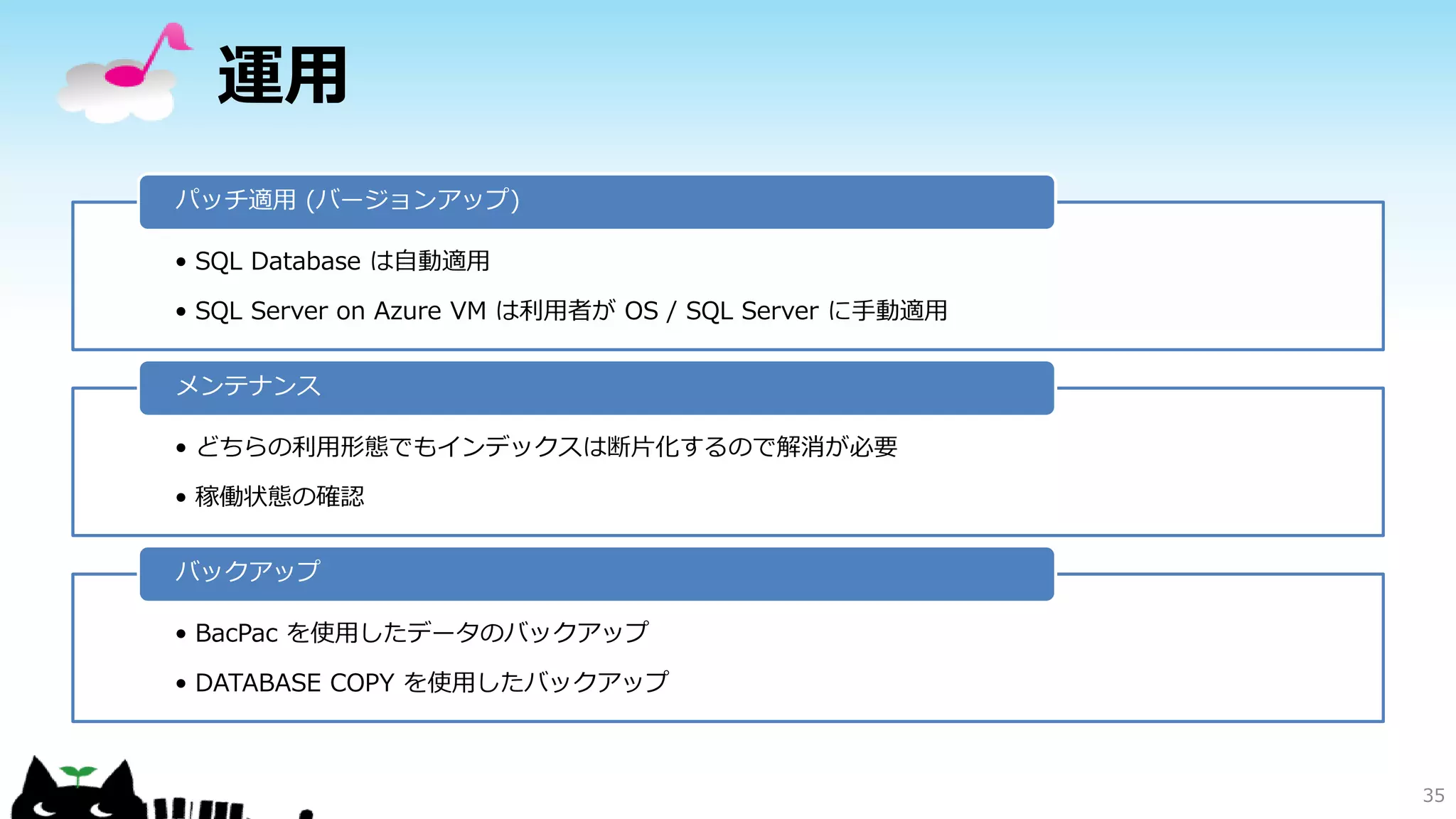

運用
パッチ適用 (バージョンアップ)
• SQL Database は自動適用
• SQL Server on Azure VM は利用者が OS / SQL Server に手動適用
メンテナンス
• どちらの利用形態でもインデックスは断片化するので解消が必要
• 稼働状態の確認
バックアップ

• BacPac を使用したデータのバックアップ
• DATABASE COPY を使用したバックアップ

35

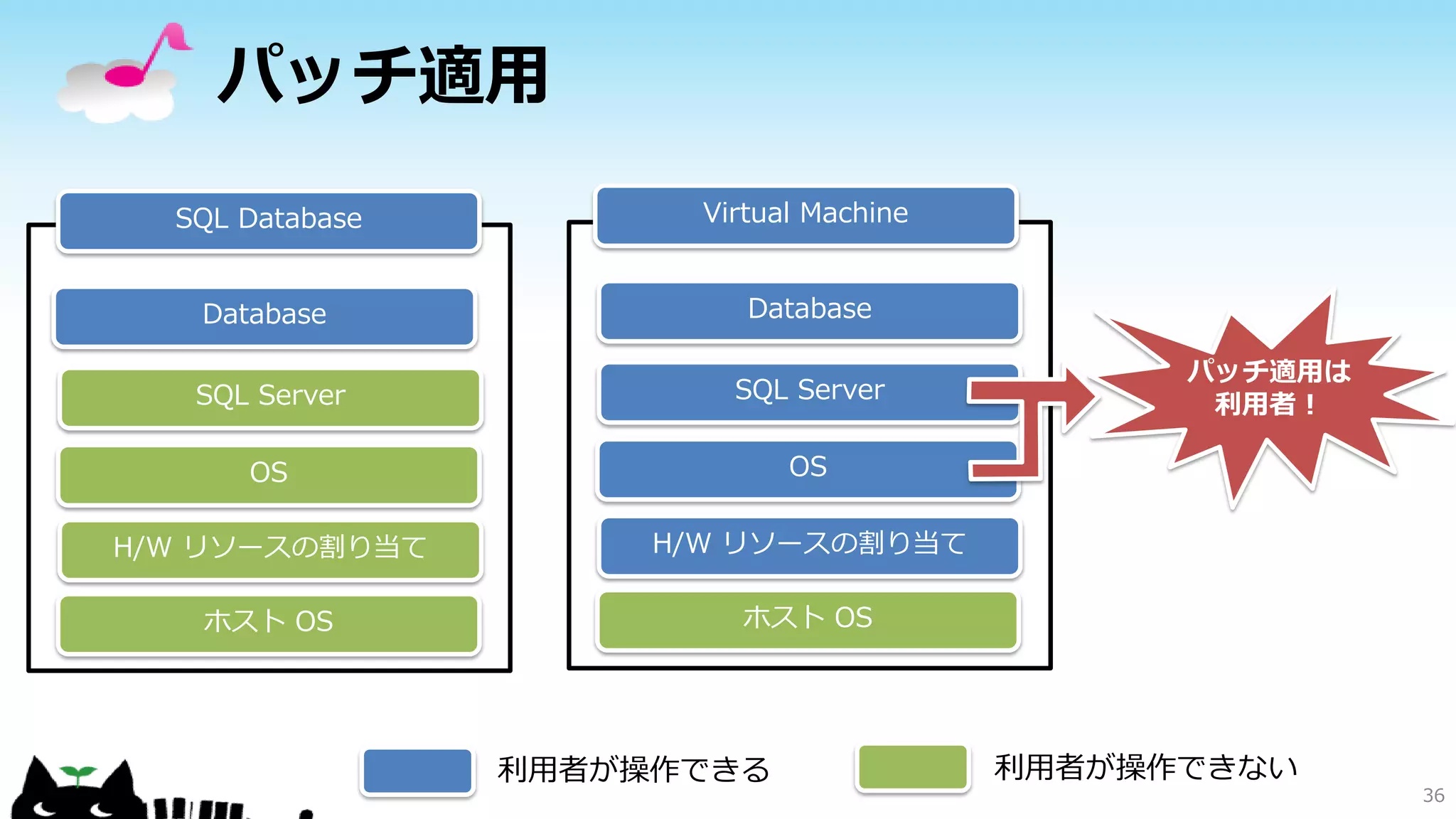

パッチ適用
SQL Database

Virtual Machine

Database

Database

SQL Server

SQL Server

OS

OS



ホスト OS

ホスト OS

利用者が操作できる

パッチ適用は
利用者！

利用者が操作できない
36

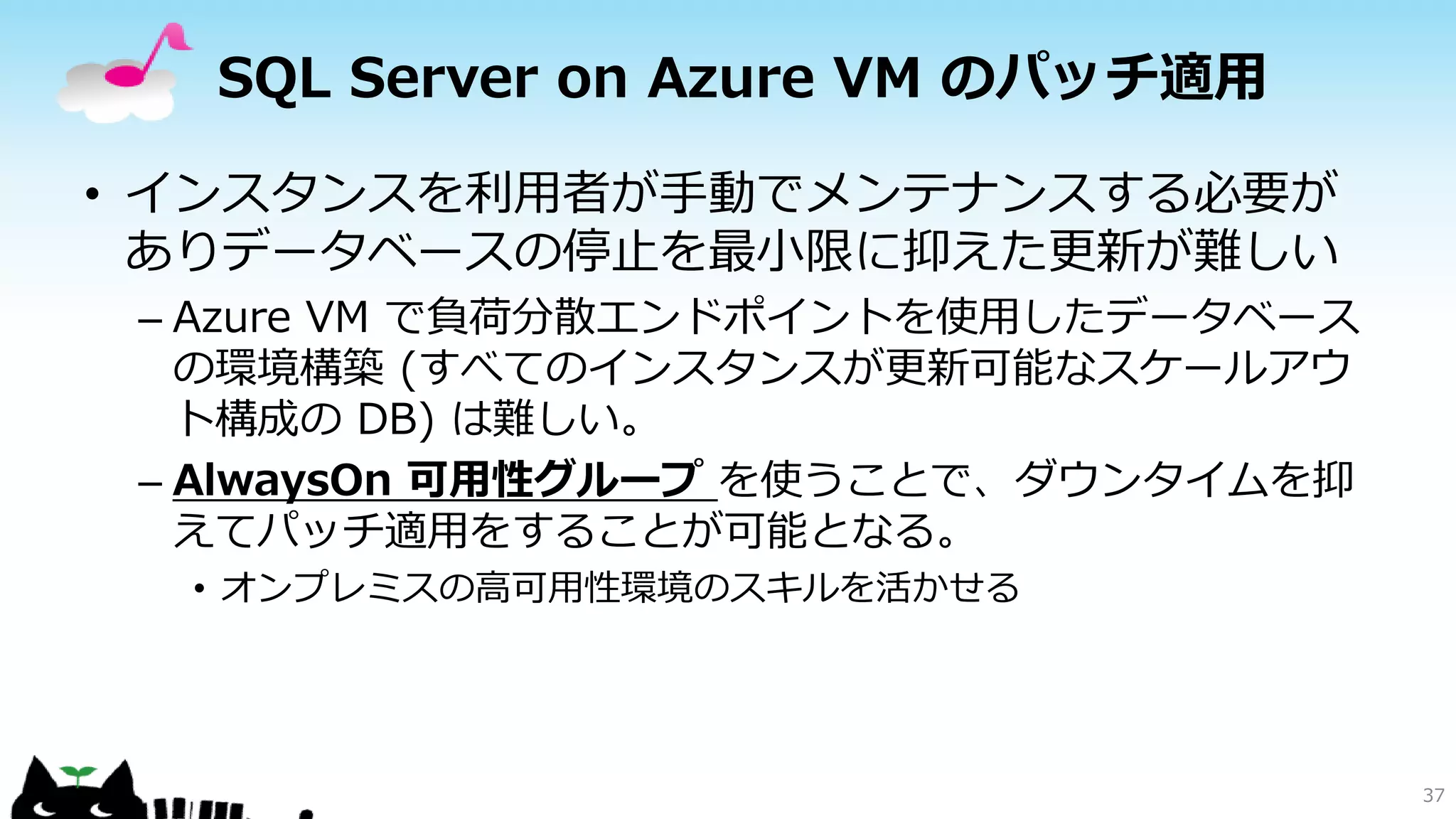

SQL Server on Azure VM のパッチ適用
• インスタンスを利用者が手動でメンテナンスする必要が
ありデータベースの停止を最小限に抑えた更新が難しい
– Azure VM で負荷分散エンドポイントを使用したデータベース
の環境構築 (すべてのインスタンスが更新可能なスケールアウ
ト構成の DB) は難しい。
– AlwaysOn 可用性グループを使うことで、ダウンタイムを抑
えてパッチ適用をすることが可能となる。
• オンプレミスの高可用性環境のスキルを活かせる

37

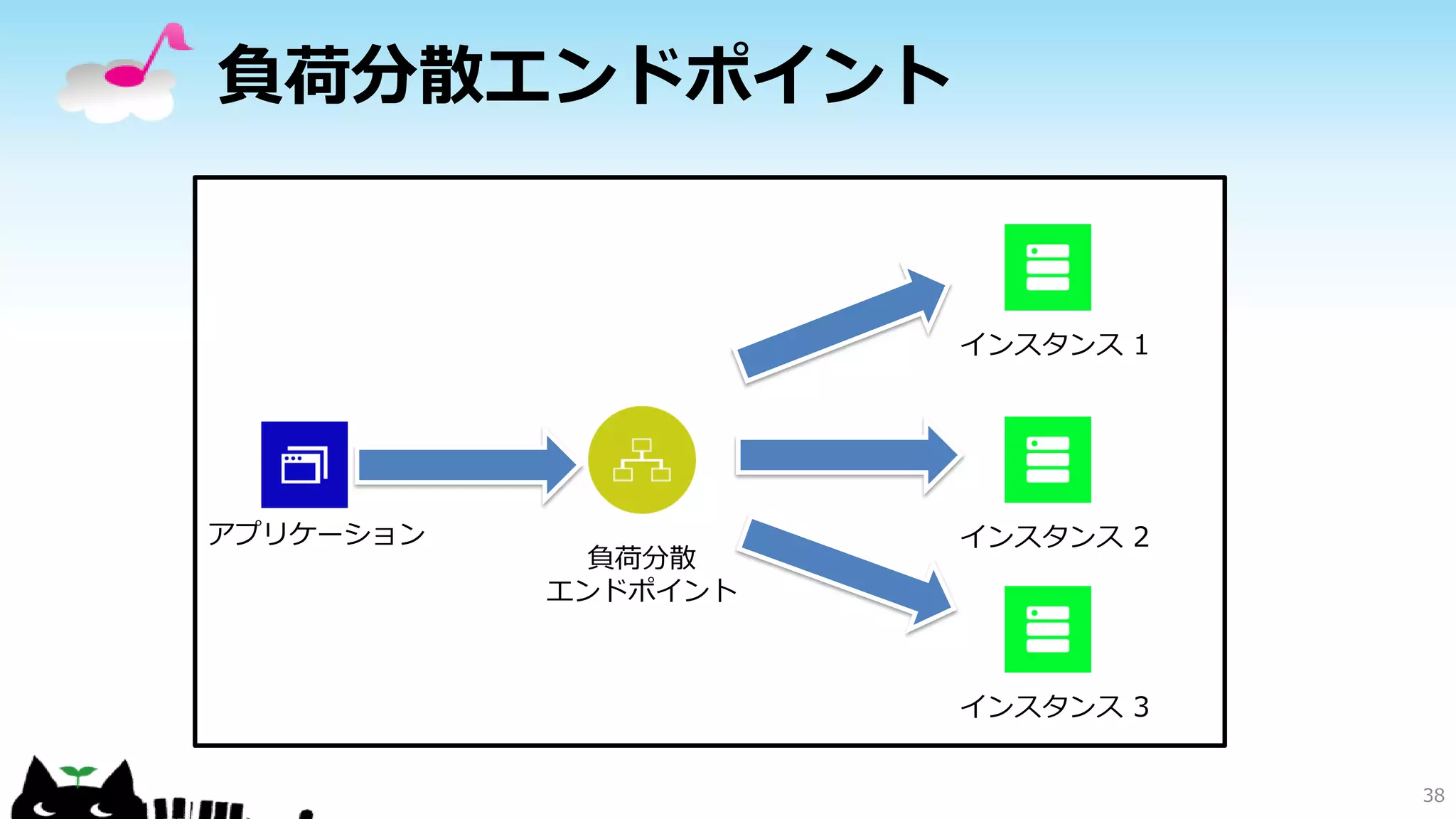

負荷分散エンドポイント

インスタンス 1

アプリケーション

負荷分散
エンドポイント


38

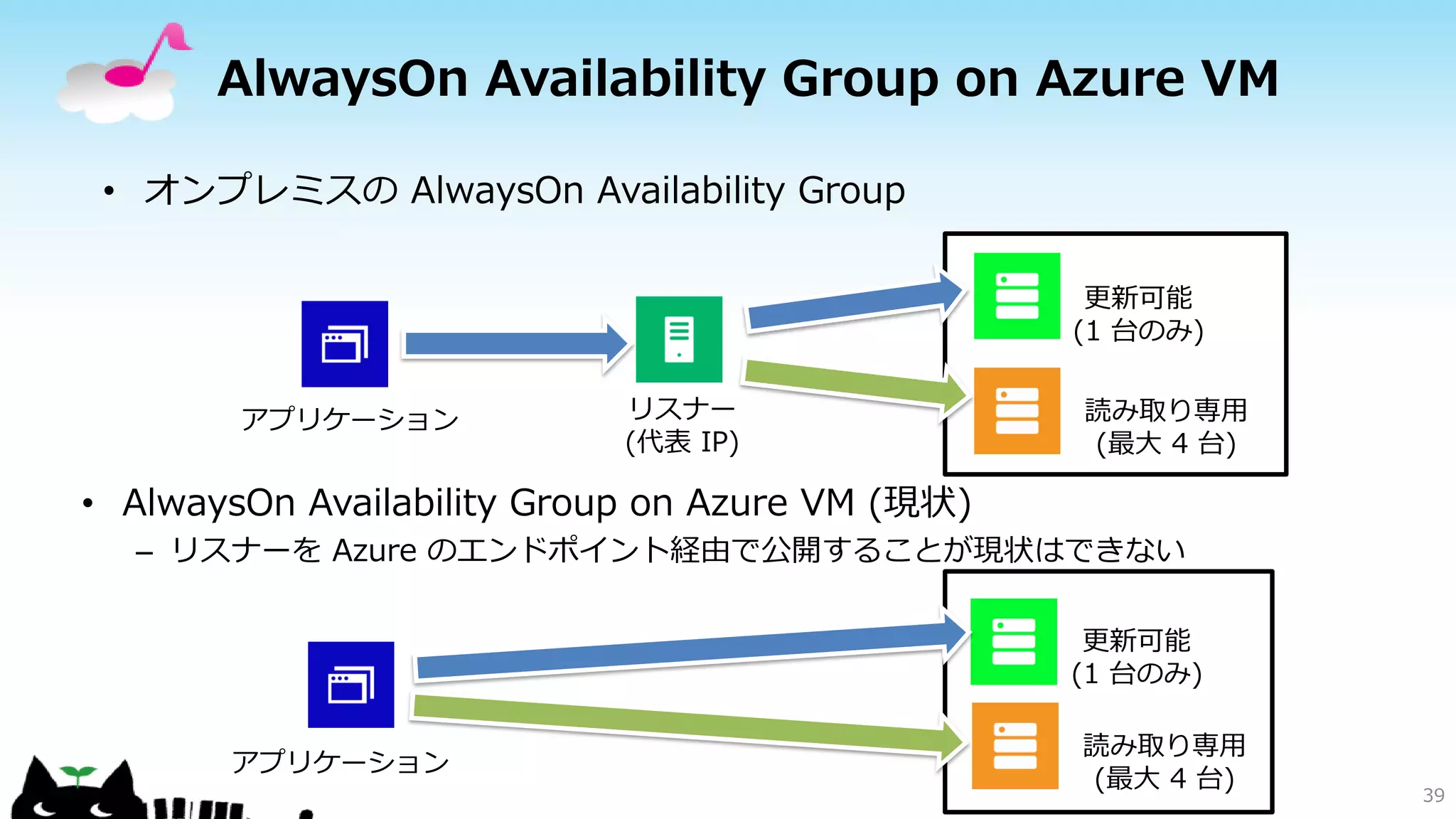

AlwaysOn Availability Group on Azure VM
• オンプレミスの AlwaysOn Availability Group
更新可能
(1 台のみ)

リスナー
(代表 IP)

読み取り専用
(最大 4 台)

• AlwaysOn Availability Group on Azure VM (現状)
– リスナーを Azure のエンドポイント経由で公開することが現状はできない
更新可能
(1 台のみ)

読み取り専用
(最大 4 台)

39

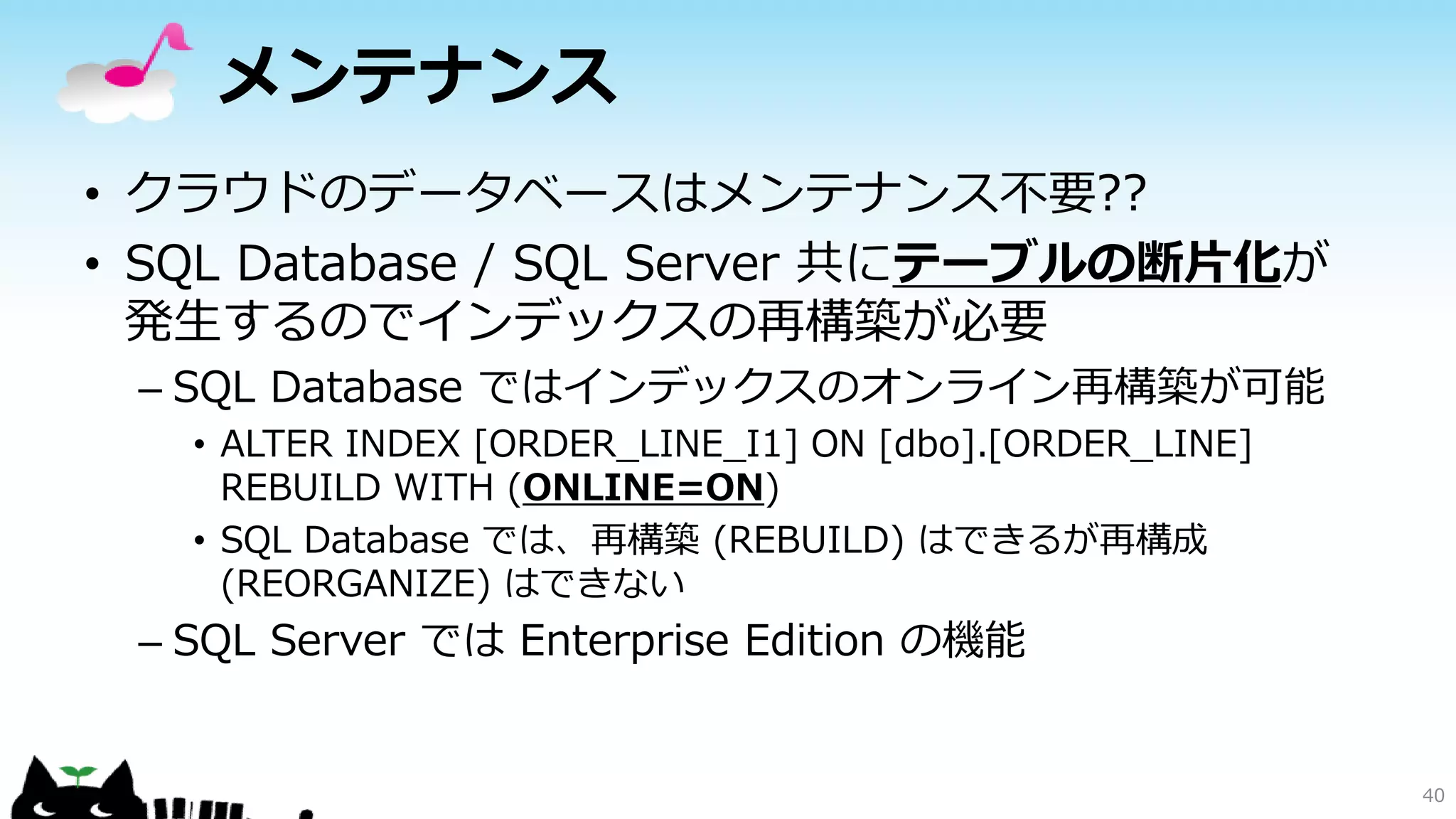

メンテナンス
• クラウドのデータベースはメンテナンス不要??
• SQL Database / SQL Server 共にテーブルの断片化が
発生するのでインデックスの再構築が必要
– SQL Database ではインデックスのオンライン再構築が可能
• ALTER INDEX [ORDER_LINE_I1] ON [dbo].[ORDER_LINE]
REBUILD WITH (ONLINE=ON)
• SQL Database では、再構築 (REBUILD) はできるが再構成
(REORGANIZE) はできない

– SQL Server では Enterprise Edition の機能

40

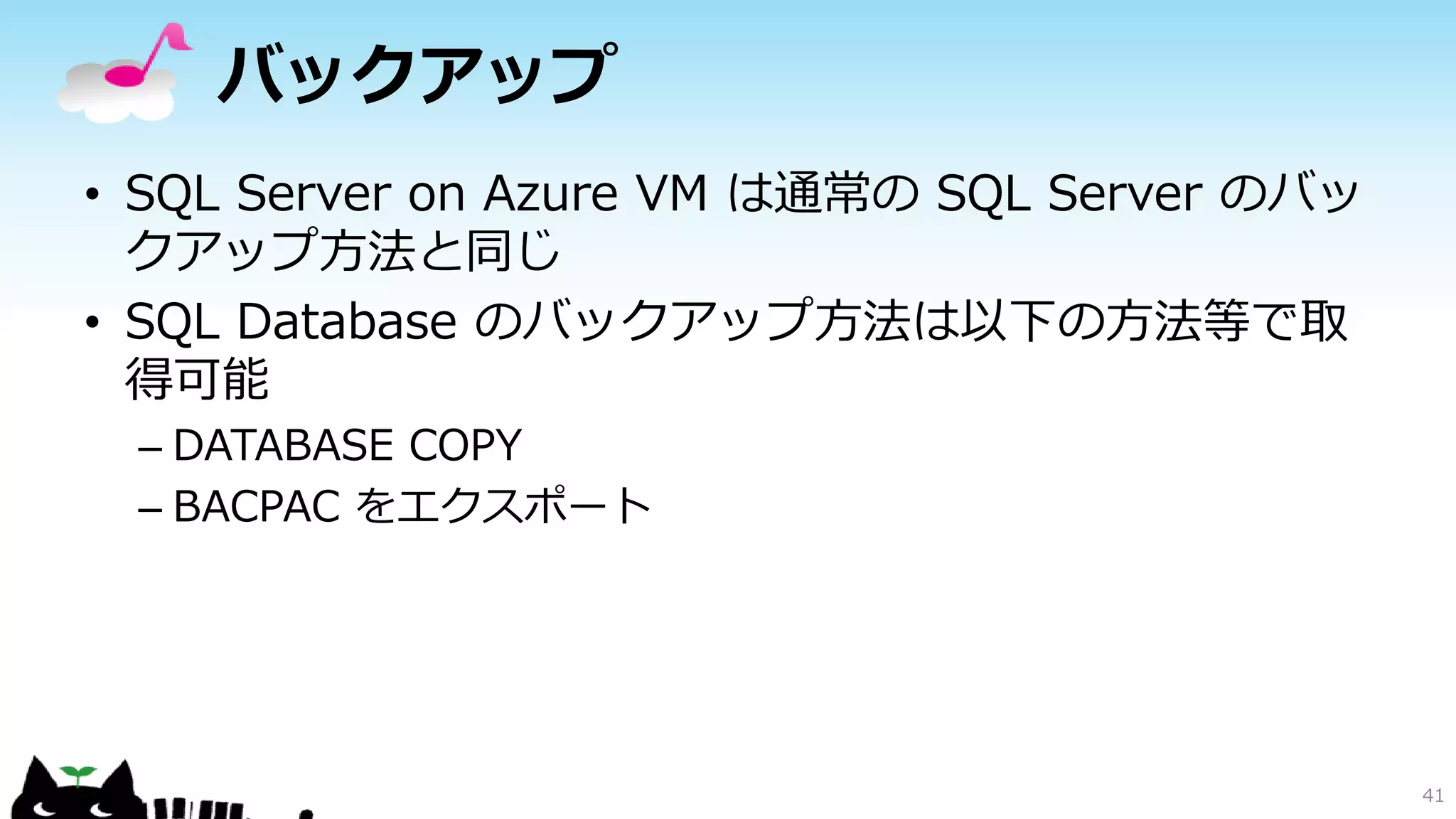

バックアップ
• SQL Server on Azure VM は通常の SQL Server のバッ
クアップ方法と同じ
• SQL Database のバックアップ方法は以下の方法等で取
得可能
– DATABASE COPY
– BACPAC をエクスポート

41

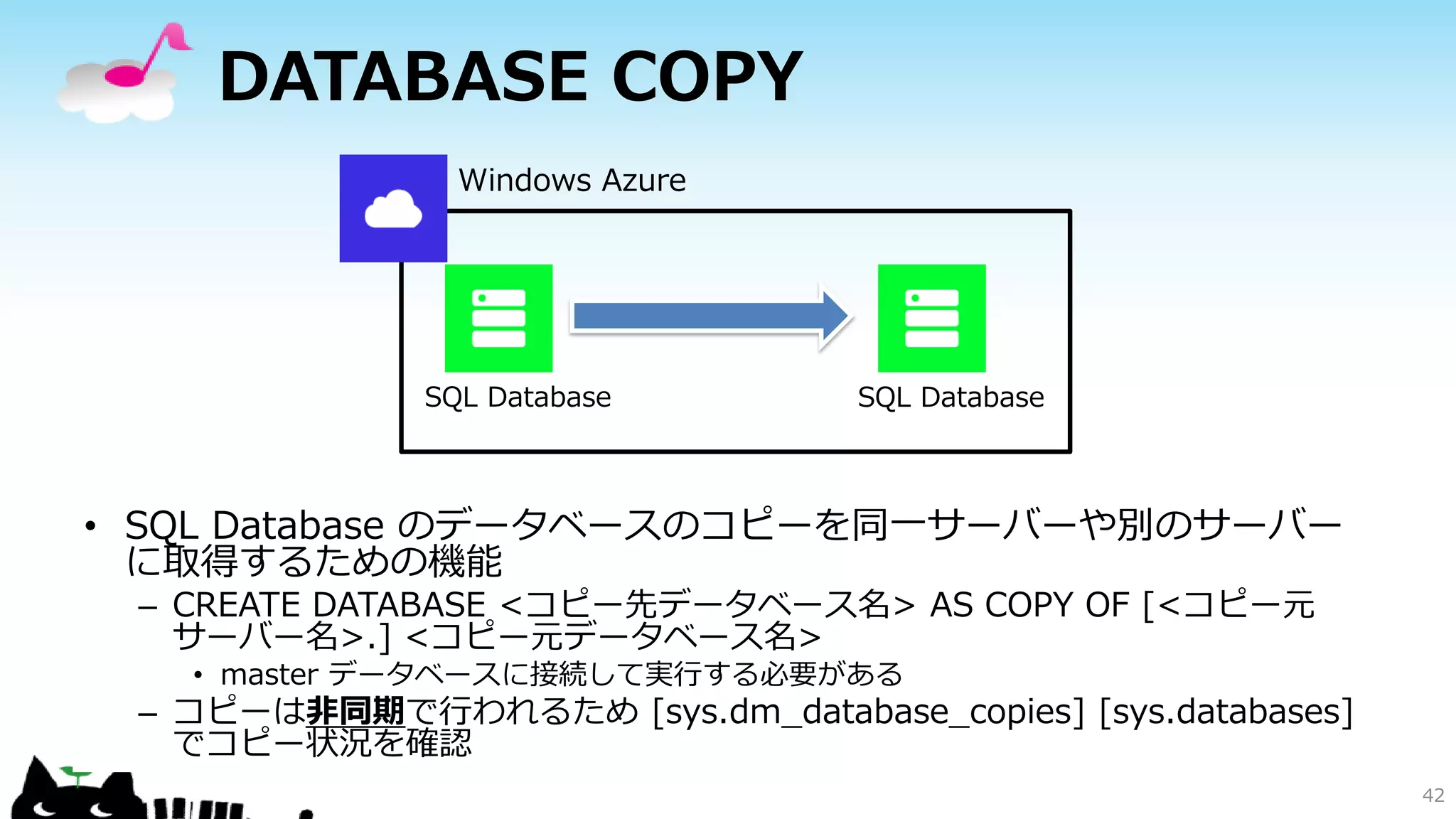

DATABASE COPY
Windows Azure

SQL Database

SQL Database

• SQL Database のデータベースのコピーを同一サーバーや別のサーバー
に取得するための機能
– CREATE DATABASE <コピー先データベース名> AS COPY OF [<コピー元
サーバー名>.] <コピー元データベース名>
• master データベースに接続して実行する必要がある

– コピーは非同期で行われるため [sys.dm_database_copies] [sys.databases]
でコピー状況を確認
42

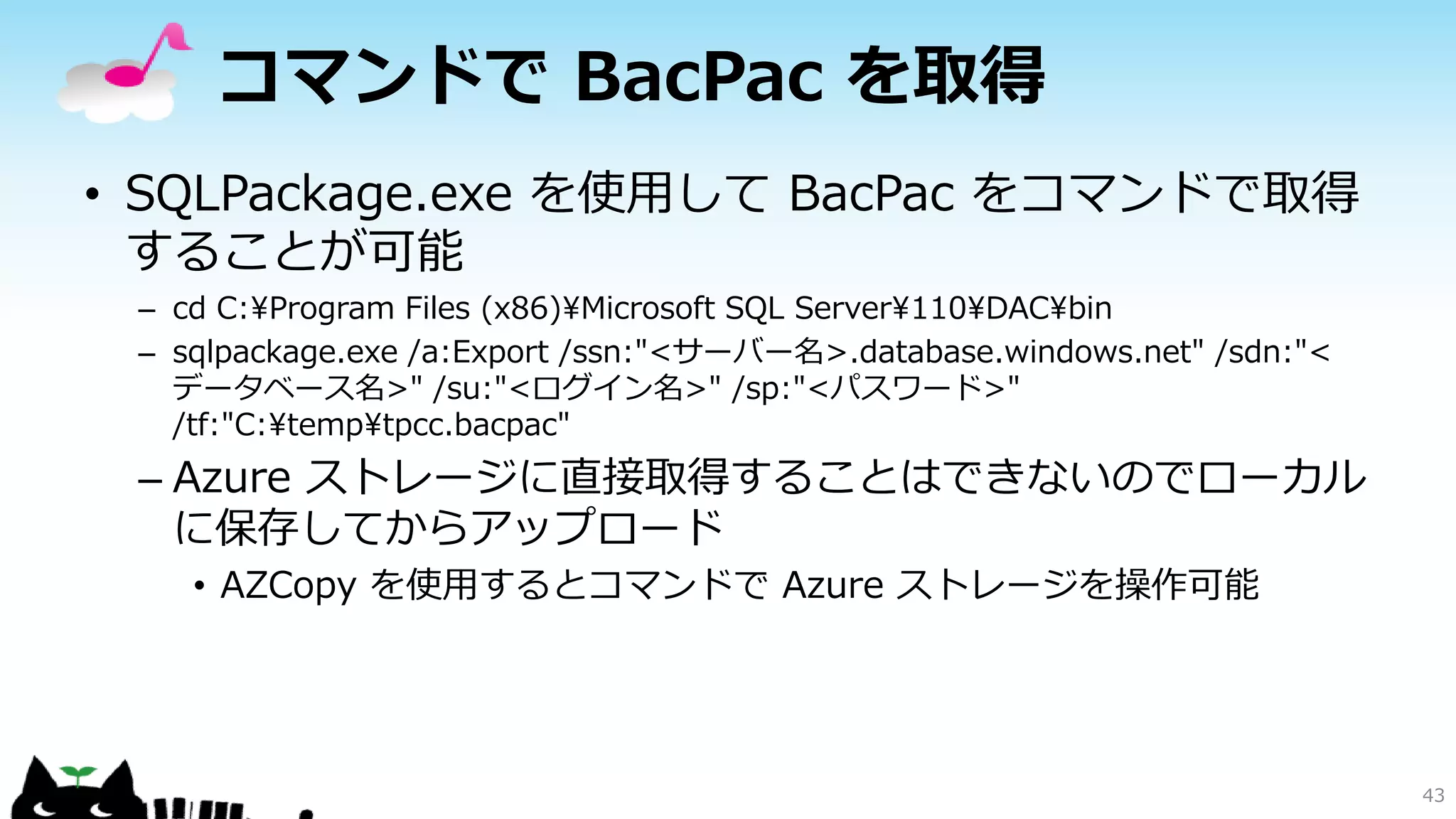

コマンドで BacPac を取得
• SQLPackage.exe を使用して BacPac をコマンドで取得
することが可能
– cd C:¥Program Files (x86)¥Microsoft SQL Server¥110¥DAC¥bin
– sqlpackage.exe /a:Export /ssn:"<サーバー名>.database.windows.net" /sdn:"<
データベース名>" /su:"<ログイン名>" /sp:"<パスワード>"
/tf:"C:¥temp¥tpcc.bacpac"

– Azure ストレージに直接取得することはできないのでローカル
に保存してからアップロード
• AZCopy を使用するとコマンドで Azure ストレージを操作可能

43

BACPAC はポータルからも取得可能

44

ナワー
￥

縄神君、ここまでの内容を振り返るの巻

45

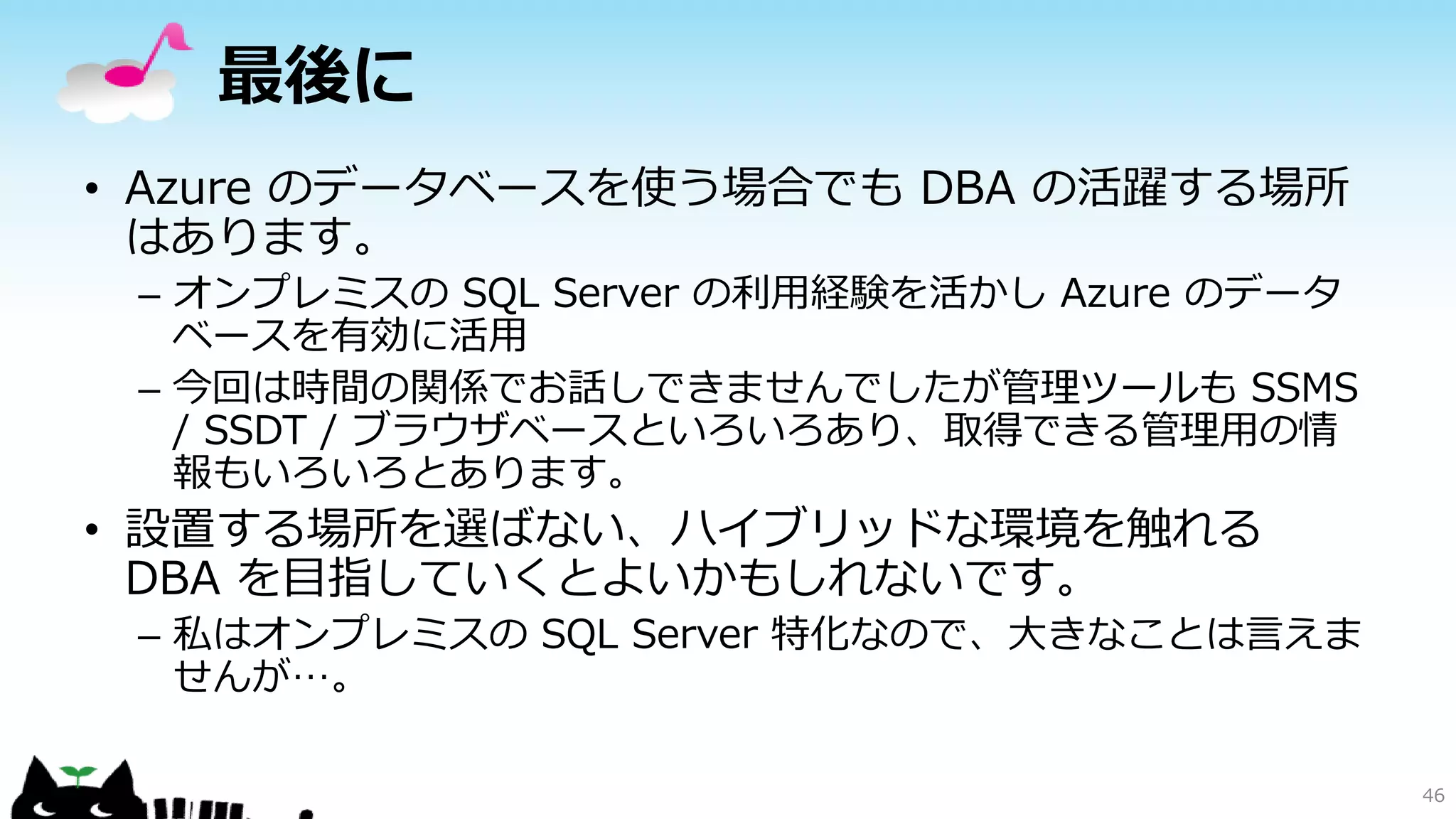

最後に
• Azure のデータベースを使う場合でも DBA の活躍する場所
はあります。
– オンプレミスの SQL Server の利用経験を活かし Azure のデータ
ベースを有効に活用
– 今回は時間の関係でお話しできませんでしたが管理ツールも SSMS
/ SSDT / ブラウザベースといろいろあり、取得できる管理用の情
報もいろいろとあります。

• 設置する場所を選ばない、ハイブリッドな環境を触れる
DBA を目指していくとよいかもしれないです。
– 私はオンプレミスの SQL Server 特化なので、大きなことは言えま
せんが…。
46

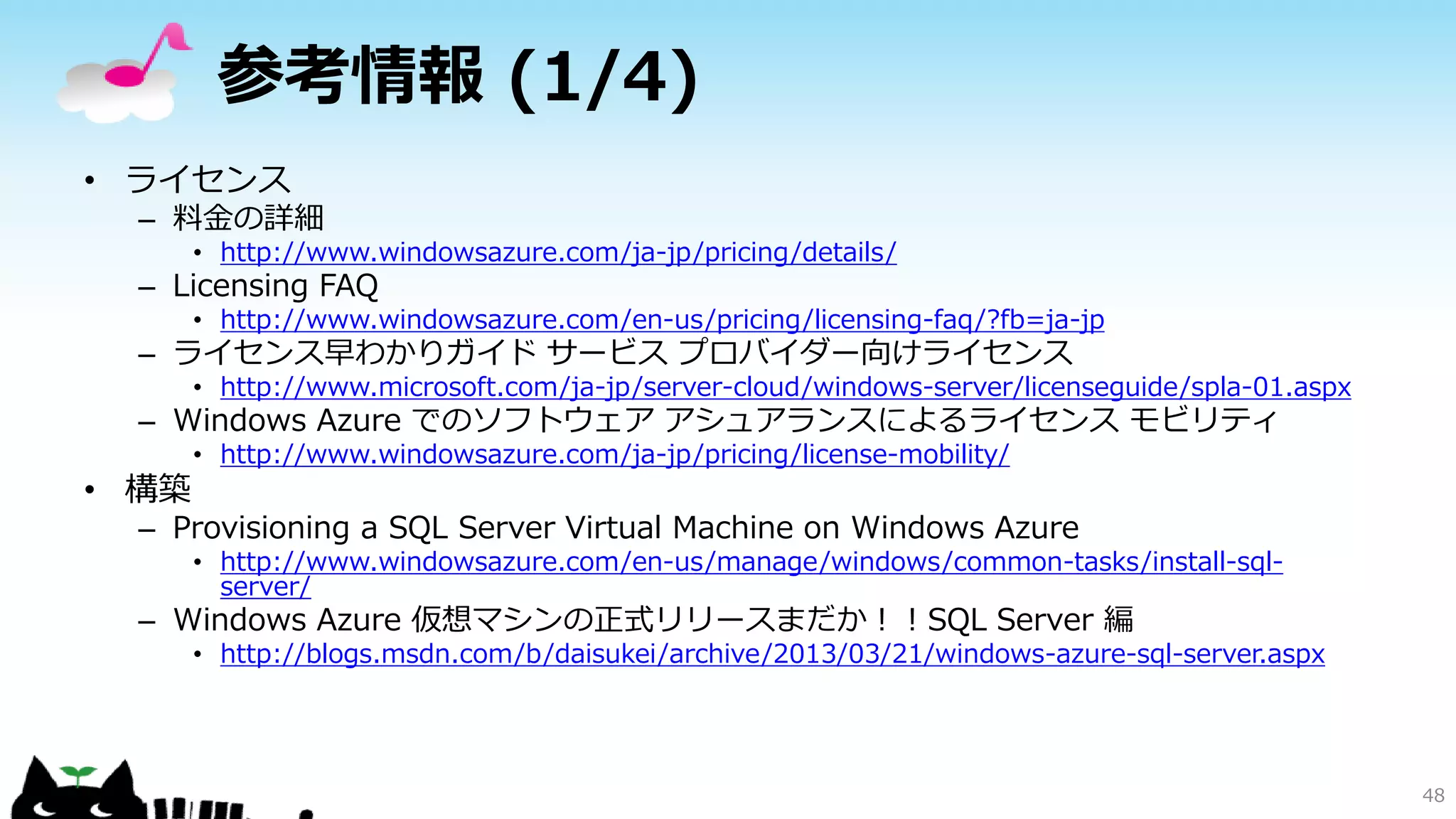

参考情報 (1/4)
• ライセンス

– 料金の詳細

• http://www.windowsazure.com/ja-jp/pricing/details/

– Licensing FAQ

• http://www.windowsazure.com/en-us/pricing/licensing-faq/?fb=ja-jp

– ライセンス早わかりガイドサービスプロバイダー向けライセンス

• http://www.microsoft.com/ja-jp/server-cloud/windows-server/licenseguide/spla-01.aspx

– Windows Azure でのソフトウェアアシュアランスによるライセンスモビリティ

• 構築

• http://www.windowsazure.com/ja-jp/pricing/license-mobility/

– Provisioning a SQL Server Virtual Machine on Windows Azure

• http://www.windowsazure.com/en-us/manage/windows/common-tasks/install-sqlserver/

– Windows Azure 仮想マシンの正式リリースまだか！！SQL Server 編

• http://blogs.msdn.com/b/daisukei/archive/2013/03/21/windows-azure-sql-server.aspx

48

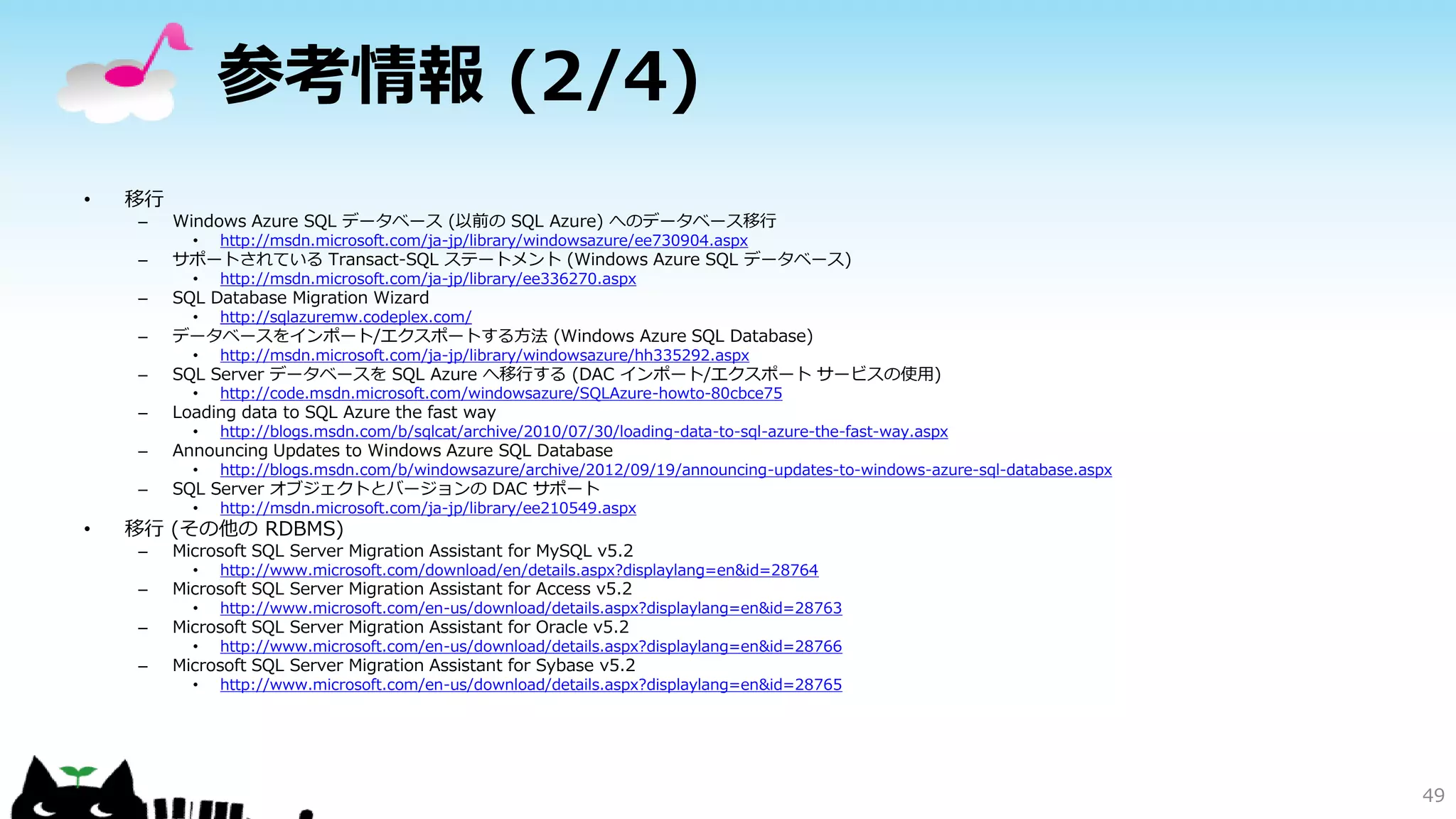

参考情報 (2/4)
•

移行
–

Windows Azure SQL データベース (以前の SQL Azure) へのデータベース移行

–

サポートされている Transact-SQL ステートメント (Windows Azure SQL データベース)

•

http://msdn.microsoft.com/ja-jp/library/windowsazure/ee730904.aspx

•

http://msdn.microsoft.com/ja-jp/library/ee336270.aspx

•

http://sqlazuremw.codeplex.com/

•

http://msdn.microsoft.com/ja-jp/library/windowsazure/hh335292.aspx

•

http://code.msdn.microsoft.com/windowsazure/SQLAzure-howto-80cbce75

•

http://blogs.msdn.com/b/sqlcat/archive/2010/07/30/loading-data-to-sql-azure-the-fast-way.aspx

•

http://blogs.msdn.com/b/windowsazure/archive/2012/09/19/announcing-updates-to-windows-azure-sql-database.aspx

•

http://msdn.microsoft.com/ja-jp/library/ee210549.aspx

–
–

データベースをインポート/エクスポートする方法 (Windows Azure SQL Database)

–

SQL Server データベースを SQL Azure へ移行する (DAC インポート/エクスポートサービスの使用)

–

Loading data to SQL Azure the fast way

–

Announcing Updates to Windows Azure SQL Database

–

•


SQL Server オブジェクトとバージョンの DAC サポート

移行 (その他の RDBMS)
–

Microsoft SQL Server Migration Assistant for MySQL v5.2
•

http://www.microsoft.com/download/en/details.aspx?displaylang=en&id=28764

•

http://www.microsoft.com/en-us/download/details.aspx?displaylang=en&id=28763

•


•


–

Microsoft SQL Server Migration Assistant for Access v5.2

–

Microsoft SQL Server Migration Assistant for Oracle v5.2

–

Microsoft SQL Server Migration Assistant for Sybase v5.2

49

参考情報 (3/4)
•

Data Sync
–

SQL データ同期プレビュー
•

http://msdn.microsoft.com/ja-jp/library/hh456371.aspx

•

http://go.microsoft.com/fwlink/?LinkID=223590

•

http://www.microsoft.com/en-us/download/details.aspx?id=35580

•

http://www.microsoft.com/en-us/download/details.aspx?id=29840

–

SQL Azure Data Sync Agent Preview

–

Microsoft® SQL Server® 2012 SP1 Feature Pack

–

•

Windows Azure Datacenter IP Ranges

バックアップ
–

Windows Azure SQL データベースでのデータベースのコピー

–

Windows Azure SQL データベースのバックアップと復元

•
•

http://support.microsoft.com/kb/2792921/ja

•

http://msdn.microsoft.com/ja-jp/library/jj720558.aspx

•

http://msdn.microsoft.com/ja-jp/library/windowsazure/jj900675.aspx

•

–

http://msdn.microsoft.com/ja-jp/library/windowsazure/jj650016.aspx

•

–

http://msdn.microsoft.com/ja-jp/library/windowsazure/ff951624.aspx

http://msdn.microsoft.com/ja-jp/library/hh550080(v=vs.103).aspx

•
•

http://go.microsoft.com/fwlink/?LinkId=287086
http://blogs.msdn.com/b/windowsazurestorage/archive/2013/04/01/azcopy-using-cross-account-copy-blob.aspx

SQL Server 2012 SP1 用の累積的な更新プログラム 2 での新機能の説明
チュートリアル: Windows Azure BLOB ストレージサービスへの SQL Server のバックアップと復元の概要

–

Windows Azure SQL データベースのバックアップの自動化

–

SqlPackage.exe

–

AZCopy

50

参考情報 (4/4)
• メンテナンス

– [Windows Azure] 更新ドメインと障害ドメインについて

• http://blogs.msdn.com/b/dsazurejp/archive/2011/06/29/windows-azurefault-domain-upgrade-domain.aspx

– インプレースアップグレードの実行

• http://technet.microsoft.com/ja-jp/library/gg457922.aspx

– ALTER INDEX (Windows Azure SQL データベース)

• http://msdn.microsoft.com/ja-jp/library/windowsazure/ee336278.aspx

– Test Lab: Create an AlwaysOn Availability Group in Windows Azure
End-to-End
• http://blogs.msdn.com/b/sqlalwayson/archive/2013/01/23/test-lab-createan-alwayson-availability-group-in-windows-azure-end-to-end.aspx

– Tutorial: AlwaysOn Availability Groups in Windows Azure

• http://msdn.microsoft.com/en-us/library/windowsazure/jj870963.aspx

51

オンプレのDbaがazureのデータベースを使ってみた

More Related Content

What's hot

Viewers also liked

Similar to オンプレのDbaがazureのデータベースを使ってみた

More from Masayuki Ozawa

オンプレのDbaがazureのデータベースを使ってみた
