УЦСБ. Тропин Евгений. "КЦОД DATARK честное резервирование"
- 1.
- 2.
- 3. 3,5 мин. 2мин. Производство 3

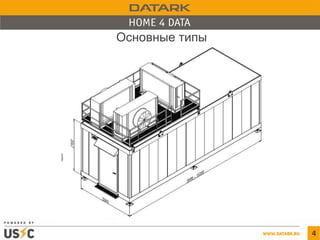

- 4.
- 5.
- 6.
- 7.

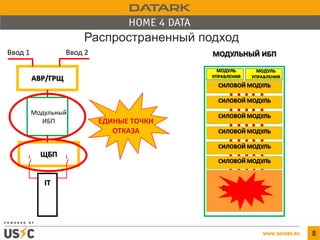

- 8. Распространенный подход 8 АВР/ГРЩ Модульный ИБП Ввод 1Ввод 2 ЩБП IT МОДУЛЬНЫЙ ИБП СИЛОВОЙ МОДУЛЬ СИЛОВОЙ МОДУЛЬ СИЛОВОЙ МОДУЛЬ СИЛОВОЙ МОДУЛЬ СИЛОВОЙ МОДУЛЬ СИЛОВОЙ МОДУЛЬ Static bypass МОДУЛЬ УПРАВЛЕНИЯ МОДУЛЬ УПРАВЛЕНИЯ
- 9. Альтернатива 9 АВР/ГРЩ Ввод 1 Ввод2 Модульный ИБП ЩБП IT АВР/ГРЩ Ввод 1 Ввод 2 IT ЩБП 1 ЩБП 2 ИБП МОНОБЛОК ИБП МОНОБЛОК $ =

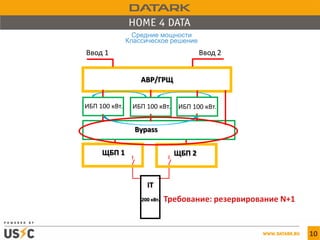

- 10. Средние мощности Классическое решение 10 АВР/ГРЩ Ввод1 Ввод 2 ЩБП 1 ЩБП 2 Bypass IT 200 кВт. ИБП 100 кВт. ИБП 100 кВт. ИБП 100 кВт.
- 11. Средние мощности Альтернативное решение 11 АВР/ГРЩ ИБП 100кВт. ИБП 100 кВт. ИБП 100 кВт. ЩБП 2ЩБП 3 ЩБП 1 IT ITIT

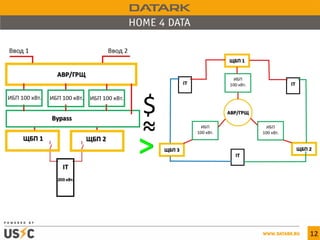

- 12.
- 13. Пароувлажнение 13 Допустимо: от 10%до 90%. Без конденсации Рекомендовано: от 30% до 50% Система замкнутого цикла

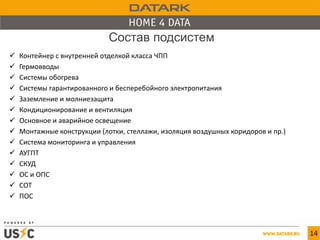

- 14. 14 Контейнер свнутренней отделкой класса ЧПП Гермовводы Системы обогрева Системы гарантированного и бесперебойного электропитания Заземление и молниезащита Кондиционирование и вентиляция Основное и аварийное освещение Монтажные конструкции (лотки, стеллажи, изоляция воздушных коридоров и пр.) Система мониторинга и управления АУГПТ СКУД ОС и ОПС СОТ ПОС Состав подсистем
- 15. 15 Дефицит площадейи невозможность создания стационарных ЦОД Необходимость создания ЦОД в региональных филиалах территориально- распределенной компании Большая длительность строительства помещений ЦОД, риск использования капитальных вложений без учета дальнейшего роста и развития ИТ-инфраструктуры Особые требования по обеспечению информационной и технической безопасности Необходимость быстрого развертывания ЦОД в случае аварийных ситуаций и при ликвидации катастроф Предпосылки использования
- 16. 16 Преимущества Высокая готовностьк эксплуатации: ЦОД «под ключ» Высокая скорость развертывания и запуска в эксплуатацию Минимальные требования к площадке для установки Легкая транспортировка, не требующая демонтажа, что значительно снижает стоимость владения КЦОД по сравнению со стационарным центром обработки данных Учет российских климатических условий, наличие высокой устойчивости к воздействию внешних факторов и погодных условий Возможность комплектования инженерными системами с учетом требований Заказчика Типовое решение, не требующее отдельного проектирования
- 17. 17 Запуск 3 дня Срок изготовление от2 мес. Мощность ИТ-нагрузки от 30 кВт Мощность на один шкаф 11 кВт Время автономной работы от 10 мин. Схема резервирования 2N Климатические диапазон работы от -40 до +40ºС Вандалоустойчивый стальной контур Климатический диапазон работы (опционально) от -60 до +50ºС 100%-я готовность к эксплуатации Минимум требований к установке Полный комплект документации Сервисная поддержка на весь период эксплуатации Расчетный срок эксплуатации 15 лет Коэффициент энергоэффективности PUE=1,41 Сделан в России Локализация 45% - 65%
- 18.

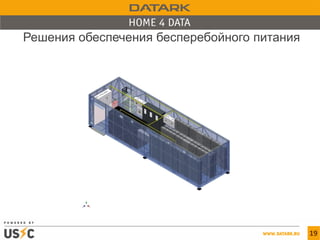

- 19.
- 20.
- 21.
- 22.
- 23.
- 24.
