Cấu hình máy tính phục vụ cho đồ họa

Company: Huytraining www.facebook.com/Pixelscafe.vn
Home: Facebook.com/hoanganhtraining 1

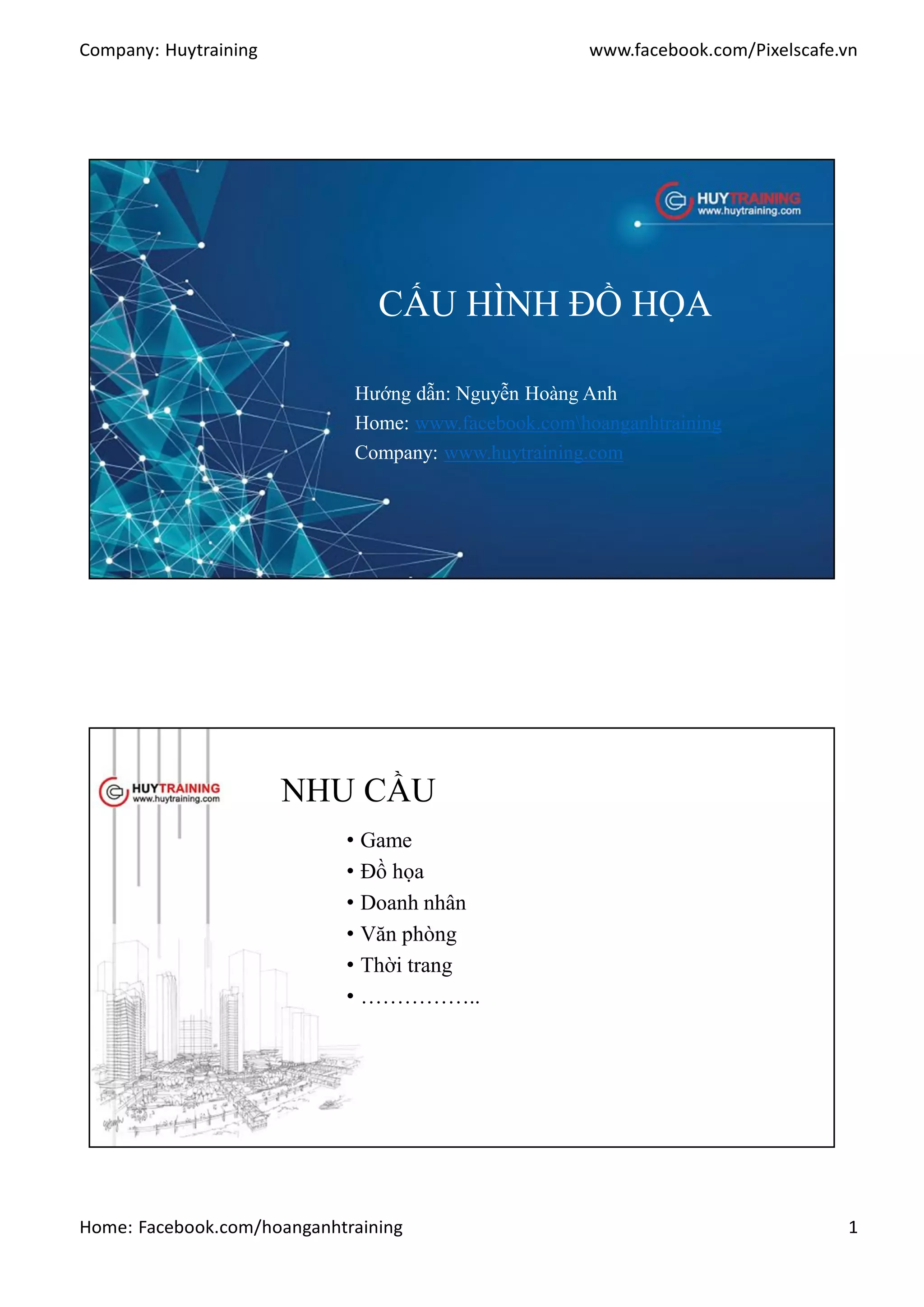

CẤU HÌNH ĐỒ HỌA
Hướng dẫn: Nguyễn Hoàng Anh
Home: www.facebook.comhoanganhtraining
Company: www.huytraining.com
NHU CẦU
• Game
• Đồ họa
• Doanh nhân
• Văn phòng
• Thời trang
• ……………..

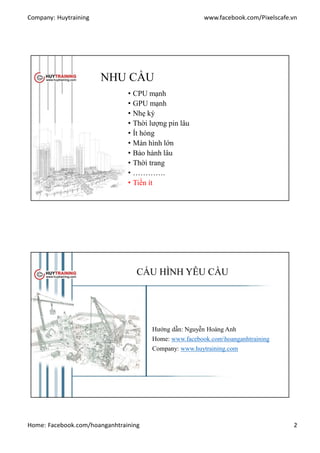

NHU CẦU
• CPU mạnh
• GPU mạnh
• Nhẹ ký
• Thời lượng pin lâu
• Ít hỏng
• Màn hình lớn
• Bảo hành lâu
• Thời trang
• ………….
• Tiền ít
CẤU HÌNH YÊU CẦU

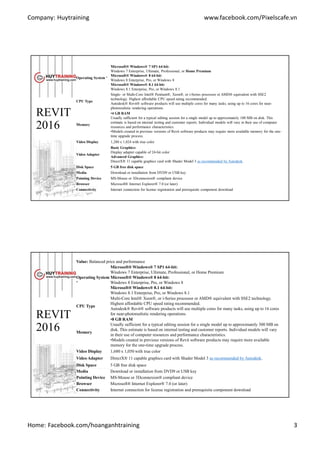

REVIT
2016
Operating System ¹
Microsoft® Windows® 7 SP1 64-bit:
Windows 7 Enterprise, Ultimate, Professional, or Home Premium
Microsoft® Windows® 8 64-bit:
Windows 8 Enterprise, Pro, or Windows 8
Microsoft® Windows® 8.1 64-bit:
Windows 8.1 Enterprise, Pro, or Windows 8.1
CPU Type
Single- or Multi-Core Intel® Pentium®, Xeon®, or i-Series processor or AMD® equivalent with SSE2
technology. Highest affordable CPU speed rating recommended.
Autodesk® Revit® software products will use multiple cores for many tasks, using up to 16 cores for near-
photorealistic rendering operations.
Memory
•4 GB RAM
Usually sufficient for a typical editing session for a single model up to approximately 100 MB on disk. This
estimate is based on internal testing and customer reports. Individual models will vary in their use of computer
resources and performance characteristics.
•Models created in previous versions of Revit software products may require more available memory for the one-
time upgrade process.
Video Display 1,280 x 1,024 with true color
Video Adapter
Basic Graphics:
Display adapter capable of 24-bit color
Advanced Graphics:
DirectX® 11 capable graphics card with Shader Model 3 as recommended by Autodesk.
Disk Space 5 GB free disk space
Media Download or installation from DVD9 or USB key
Pointing Device MS-Mouse or 3Dconnexion® compliant device
Browser Microsoft® Internet Explorer® 7.0 (or later)
Connectivity Internet connection for license registration and prerequisite component download
REVIT
2016
Value: Balanced price and performance
Operating System
¹
CPU Type
Multi-Core Intel® Xeon®, or i-Series processor or AMD® equivalent with SSE2 technology.
Highest affordable CPU speed rating recommended.
Autodesk® Revit® software products will use multiple cores for many tasks, using up to 16 cores
for near-photorealistic rendering operations.
Memory
•8 GB RAM
Usually sufficient for a typical editing session for a single model up to approximately 300 MB on
disk. This estimate is based on internal testing and customer reports. Individual models will vary
in their use of computer resources and performance characteristics.
•Models created in previous versions of Revit software products may require more available
memory for the one-time upgrade process.
Video Adapter DirectX® 11 capable graphics card with Shader Model 3 as recommended by Autodesk.
Disk Space 5 GB free disk space

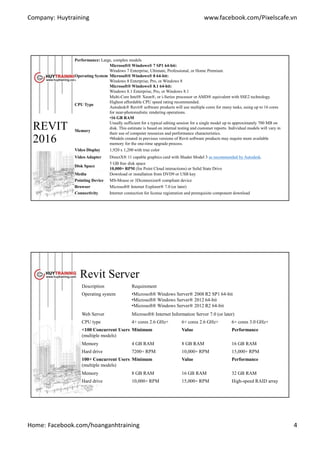

REVIT
2016
Performance: Large, complex models
Operating System
¹
CPU Type
Multi-Core Intel® Xeon®, or i-Series processor or AMD® equivalent with SSE2 technology.
Highest affordable CPU speed rating recommended.
Autodesk® Revit® software products will use multiple cores for many tasks, using up to 16 cores
for near-photorealistic rendering operations.
Memory
•16 GB RAM
Usually sufficient for a typical editing session for a single model up to approximately 700 MB on
disk. This estimate is based on internal testing and customer reports. Individual models will vary in
their use of computer resources and performance characteristics.
•Models created in previous versions of Revit software products may require more available
memory for the one-time upgrade process.
Video Adapter DirectX® 11 capable graphics card with Shader Model 3 as recommended by Autodesk.
Disk Space
5 GB free disk space
10,000+ RPM (for Point Cloud interactions) or Solid State Drive
Revit Server
Description Requirement
Operating system •Microsoft® Windows Server® 2008 R2 SP1 64-bit
•Microsoft® Windows Server® 2012 64-bit
•Microsoft® Windows Server® 2012 R2 64-bit
Web Server Microsoft® Internet Information Server 7.0 (or later)
CPU type 4+ cores 2.6 GHz+ 6+ cores 2.6 GHz+ 6+ cores 3.0 GHz+
<100 Concurrent Users
(multiple models)
Minimum Value Performance
Memory 4 GB RAM 8 GB RAM 16 GB RAM
Hard drive 7200+ RPM 10,000+ RPM 15,000+ RPM
100+ Concurrent Users
(multiple models)
Minimum Value Performance
Memory 8 GB RAM 16 GB RAM 32 GB RAM
Hard drive 10,000+ RPM 15,000+ RPM High-speed RAID array

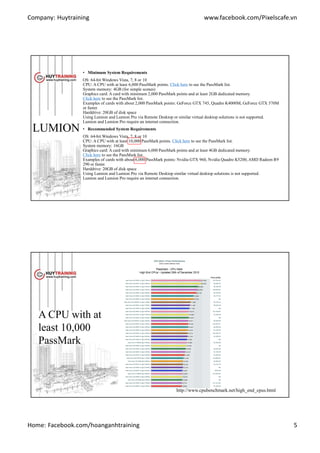

LUMION
• Minimum System Requirements
OS: 64-bit Windows Vista, 7, 8 or 10
CPU: A CPU with at least 6,000 PassMark points. Click here to see the PassMark list.
System memory: 4GB (for simple scenes)
Graphics card: A card with minimum 2,000 PassMark points and at least 2GB dedicated memory.
Click here to see the PassMark list.
Examples of cards with about 2,000 PassMark points: GeForce GTX 745, Quadro K4000M, GeForce GTX 570M
or faster.
Harddrive: 20GB of disk space
Using Lumion and Lumion Pro via Remote Desktop or similar virtual desktop solutions is not supported.
Lumion and Lumion Pro require an internet connection.
• Recommended System Requirements
OS: 64-bit Windows Vista, 7, 8 or 10
CPU: A CPU with at least 10,000 PassMark points. Click here to see the PassMark list.
System memory: 16GB
Graphics card: A card with minimum 6,000 PassMark points and at least 4GB dedicated memory.
Click here to see the PassMark list.
Examples of cards with about 6,000 PassMark points: Nvidia GTX 960, Nvidia Quadro K5200, AMD Radeon R9
290 or faster.
Harddrive: 20GB of disk space
Using Lumion and Lumion Pro via Remote Desktop similar virtual desktop solutions is not supported.
Lumion and Lumion Pro require an internet connection.
A CPU with at
least 10,000
PassMark
http://www.cpubenchmark.net/high_end_cpus.html

A card with
minimum 6,000
PassMark points
and at least 4GB
http://www.videocardbenchmark.net/high_end_gpus.html
CARD ĐỒ HỌA CHO LUMION

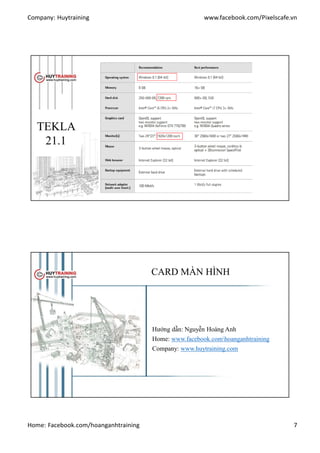

TEKLA
21.1
CARD MÀN HÌNH

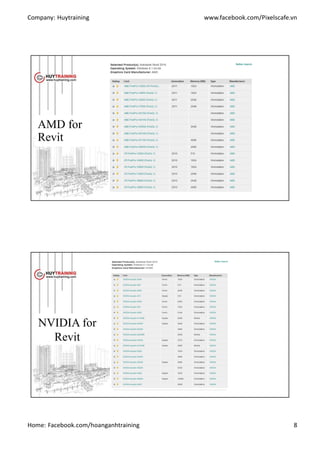

AMD for
Revit
NVIDIA for
Revit

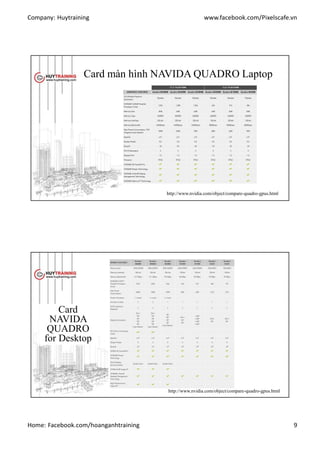

Card màn hình NAVIDA QUADRO Laptop
http://www.nvidia.com/object/compare-quadro-gpus.html
http://www.nvidia.com/object/compare-quadro-gpus.html
Card
NAVIDA
QUADRO
for Desktop

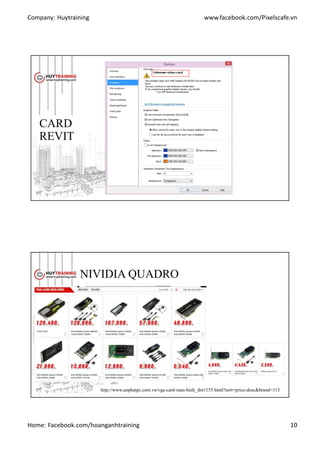

CARD
REVIT
NIVIDIA QUADRO
http://www.anphatpc.com.vn/vga-card-man-hinh_dm1155.html?sort=price-desc&brand=113

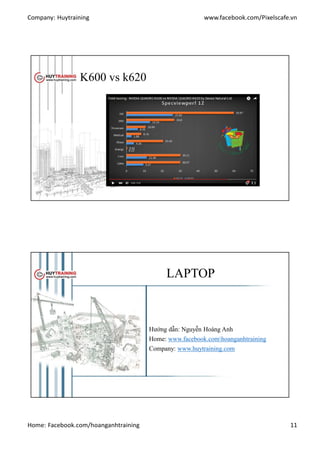

K600 vs k620
LAPTOP

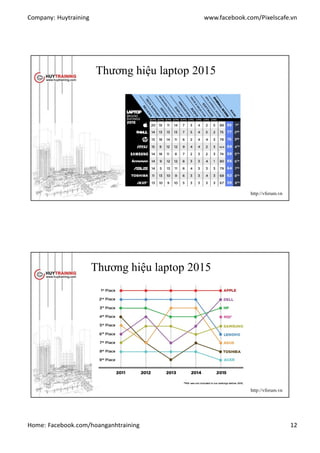

Thương hiệu laptop 2015
http://vforum.vn
Thương hiệu laptop 2015
http://vforum.vn

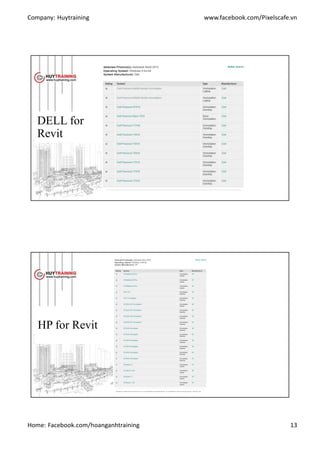

DELL for
Revit
HP for Revit

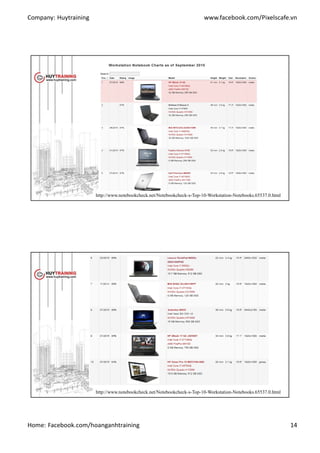

http://www.notebookcheck.net/Notebookcheck-s-Top-10-Workstation-Notebooks.65537.0.html
http://www.notebookcheck.net/Notebookcheck-s-Top-10-Workstation-Notebooks.65537.0.html

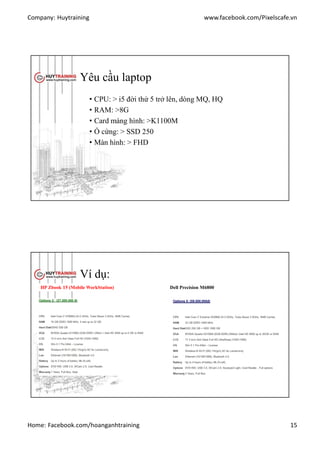

Yêu cầu laptop
• CPU: > i5 đời thứ 5 trở lên, dòng MQ, HQ
• RAM: >8G
• Card màng hình: >K1100M
• Ổ cứng: > SSD 250
• Màn hình: > FHD
Ví dụ:
HP Zbook 15 (Mobile WorkStation) Dell Precision M6800

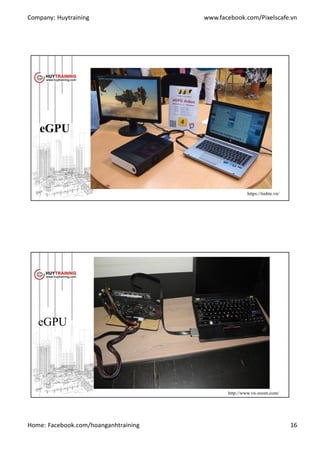

eGPU
https://tinhte.vn/
eGPU
http://www.vn-zoom.com/

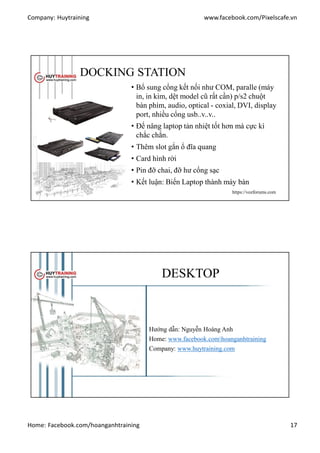

DOCKING STATION
• Bổ sung cổng kết nối như COM, paralle (máy
in, in kim, dệt model cũ rất cần) p/s2 chuột
bàn phím, audio, optical - coxial, DVI, display
port, nhiều cổng usb..v..v..
• Đế nâng laptop tản nhiệt tốt hơn mà cực kì
chắc chắn.
• Thêm slot gắn ổ đĩa quang
• Card hình rời
• Pin đỡ chai, đỡ hư cổng sạc
• Kết luận: Biến Laptop thành máy bàn
https://vozforums.com
DESKTOP

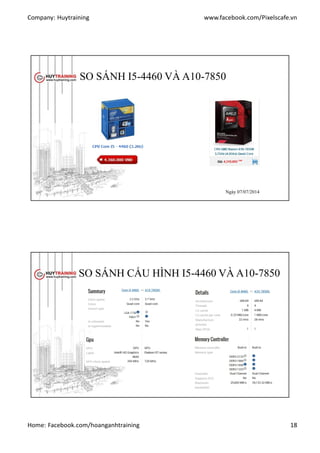

SO SÁNH I5-4460 VÀ A10-7850
http://phongvu.vn
ngày 07/07/2014
http://linhkiengiatot.vn
Ngày 07/07/2014
Ngày 07/07/2014
SO SÁNH CẤU HÌNH I5-4460 VÀ A10-7850
http://cpuboss.com

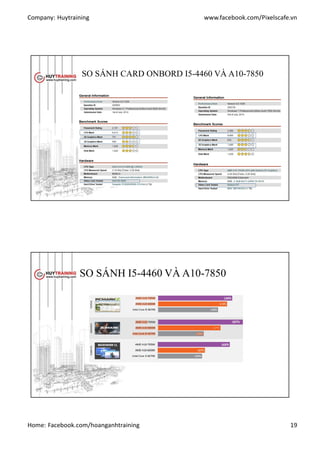

SO SÁNH CARD ONBORD I5-4460 VÀ A10-7850
http://www.passmark.com http://www.passmark.com
SO SÁNH I5-4460 VÀ A10-7850
http://www.Pcwolrd.com

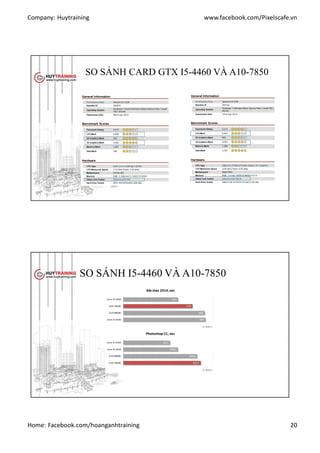

SO SÁNH CARD GTX I5-4460 VÀ A10-7850
http://www.passmark.com http://www.passmark.com
SO SÁNH I5-4460 VÀ A10-7850
http://www.xbitlabs.com

SO SÁNH I5-4460 VÀ A10-7850
http://www.extreme.com
SO SÁNH GIÁ I5-4460 VÀ A10-7850
ST
T tên Mã sản phẩm AMD Giá Mã sản phẩm intel Giá
1CPU AMD A10 7850 4,319,000 Intel i5-4460 4,330,000
2Mainboard Gigabyte F2A88XM-HD3 2,040,000 Gigabyte H97-D3H 2,890,000
3Ram 2x Skill 4G 2400 1,858,000 2x Skill 4G 2400 1,858,000
4HDD Westen 1TB (Green) 1,370,000 Westen 1TB (Green) 1,370,000
5Case tùy chọn 500,000 tùy chọn 500,000
6Nguồn Abecl 450WT 690,000 Abecl 450WT 690,000
7DVD DVD RW 400,000 DVD RW 400,000
8Card Màng hình Gigabyte GTX750 -2G 3,450,000
9Chuột+ bàn phìm Tùy chọn 200,000 Tùy chọn 200.000
Tổng 11,377,000 15,688,000
Ngày 07/07/2014Ngày 07/07/2014

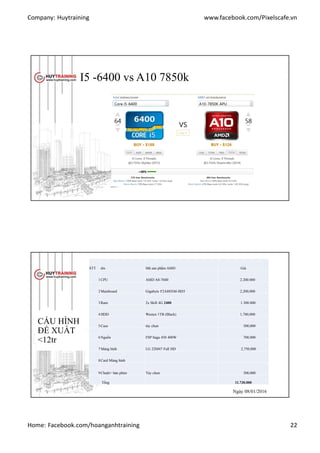

I5 -6400 vs A10 7850k
CẤU HÌNH
ĐỀ XUẤT
<12tr
STT tên Mã sản phẩm AMD Giá
1CPU AMD A8-7600 2.200.000
2Mainboard Gigabyte F2A88XM-HD3 2,200,000
3Ram 2x Skill 4G 2400 1.300.000
4HDD Westen 1TB (Black) 1,780,000
5Case tùy chọn 500,000
6Nguồn FSP Saga 450 400W 700,000
7Màng hình LG 22M47 Full HD 2,750,000
8Card Màng hình
9Chuột+ bàn phìm Tùy chọn 300,000
Tổng 11.730.000
Ngày 07/07/2014Ngày 08/01/2016

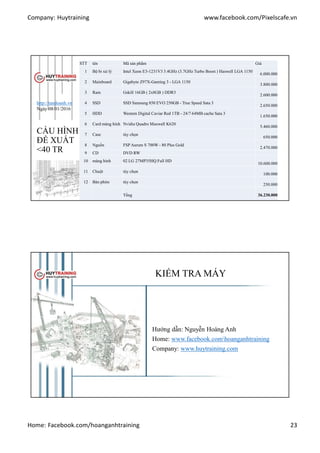

CẤU HÌNH
ĐỀ XUẤT
<40 TR
STT tên Mã sản phẩm Giá
1 Bộ bi xử lý Intel Xeon E3-1231V3 3.4GHz (3.7GHz Turbo Boost ) Haswell LGA 1150
6.000.000
2 Mainboard Gigabyte Z97X-Gaming 3 - LGA 1150
3.800.000
3 Ram Gskill 16GB ( 2x8GB ) DDR3
2.600.000
4 SSD SSD Samsung 850 EVO 250GB - True Speed Sata 3
2.650.000
5 HDD Western Digital Caviar Red 1TB - 24/7 64MB cache Sata 3
1.650.000
6 Card màng hình Nvidia Quadro Maxwell K620
5.460.000
7 Case tùy chọn
650.000
8 Nguồn FSP Aurum S 700W - 80 Plus Gold
2.470.000
9 CD DVD RW
10 màng hình 02 LG 27MP35HQ Full HD
10.600.000
11 Chuột tùy chọn
100.000
12 Bàn phím tùy chọn
250.000
Tổng 36.230.000
http://tandoanh.vn
Ngày 08/01/2016
KIỂM TRA MÁY

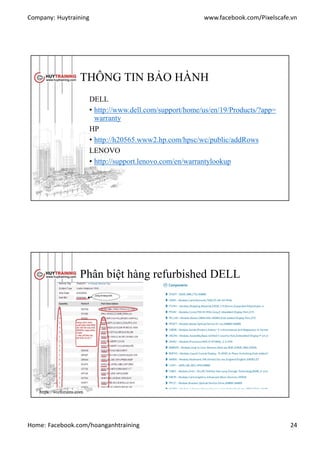

THÔNG TIN BẢO HÀNH
DELL
• http://www.dell.com/support/home/us/en/19/Products/?app=
warranty
HP
• http://h20565.www2.hp.com/hpsc/wc/public/addRows
LENOVO
• http://support.lenovo.com/en/warrantylookup
Phân biệt hàng refurbished DELL
https://vozforums.com

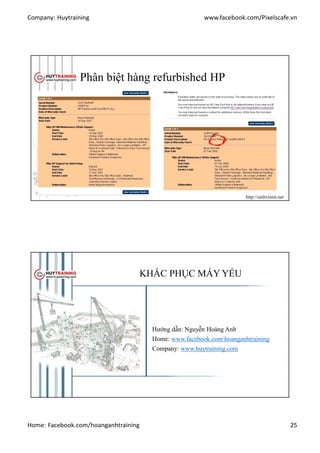

Phân biệt hàng refurbished HP
http://sinhvienit.net
KHẮC PHỤC MÁY YẾU

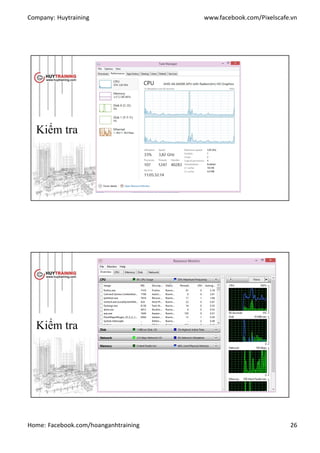

Kiểm tra
Kiểm tra

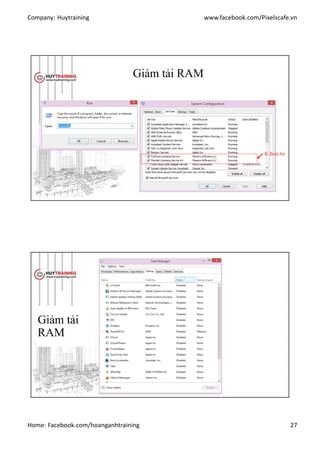

Giảm tải RAM
K được bỏ
Giảm tải
RAM

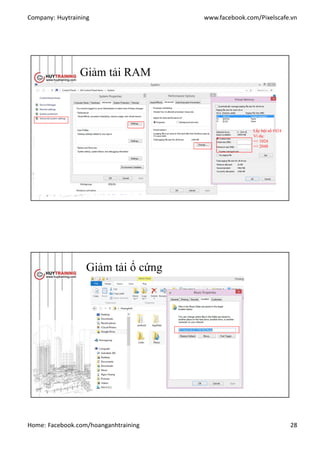

Giảm tải RAM
Lấy bội số 1024
Ví dụ:
=> 1024
=> 2048

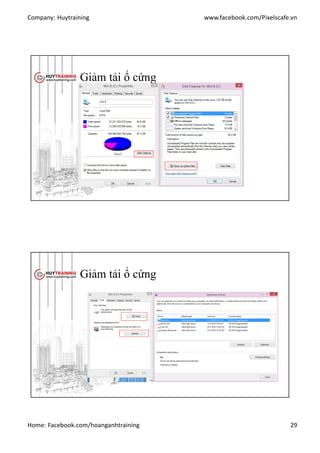

Giảm tải ổ cứng

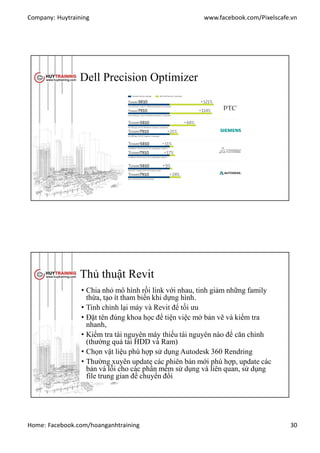

Dell Precision Optimizer
Thủ thuật Revit
• Chia nhỏ mô hình rồi link với nhau, tinh giảm những family
thừa, tạo ít tham biến khi dựng hình.
• Tinh chỉnh lại máy và Revit để tối ưu
• Đặt tên đúng khoa học để tiện việc mở bản vẽ và kiểm tra
nhanh,
• Kiểm tra tài nguyên máy thiếu tài nguyên nào để căn chỉnh
(thường quá tải HDD và Ram)
• Chọn vật liệu phù hợp sử dụng Autodesk 360 Rendring
• Thường xuyên update các phiên bản mới phù hợp, update các
bản vá lỗi cho các phần mềm sử dụng và liên quan, sử dụng
file trung gian để chuyển đổi

CÁCH KHẮC PHỤC
C:Usersname computerAppDataRoamingAutodeskRevitAutodesk Revit 2016
Tinh
chỉnh
Revit
 Architecture tab and tools: thiết
kế kiến trúc và công cụ hỗ trợ.
 Structure tab and tools: thiết kế
các mô hình kết cấu như dầm, vì
kèo và công cụ hỗ trợ
 Structural analysis and tools:
phân tích kết cấu và công cụ hỗ
trợ
 Systems tab: các công cụ hỗ trợ
MEP.
 Massing and Site tab and tools:
Hình khối và Bề mặt địa hình
với công cụ hỗ trợ.
 Energy analysis and tools: phân
tích năng lượng và công cụ hỗ
trợ.
- Bỏ những tab không sử dụng
- Bỏ video hướng dẫn

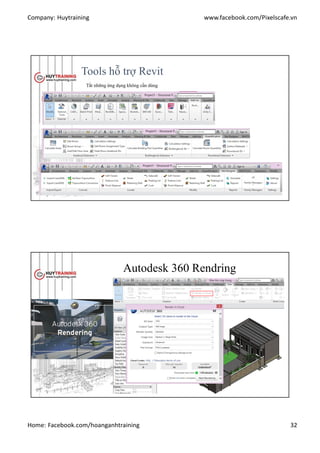

Tools hỗ trợ Revit
Tắt những ứng dụng không cần dùng
Autodesk 360 Rendring

TĂNG TỐC ĐỘ KHỞI ĐỘNG
https://www.youtube.com/watch?v=gmxNREKxHa8
KHẮC PHỤC HIỆN TƯỢNG LAG TRONG AUTOCAD
https://www.youtube.com/watch?v=Cd5oAPAzSj4

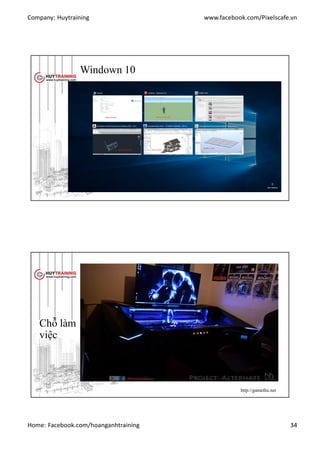

Windown 10
Chỗ làm
việc
http://gamethu.net

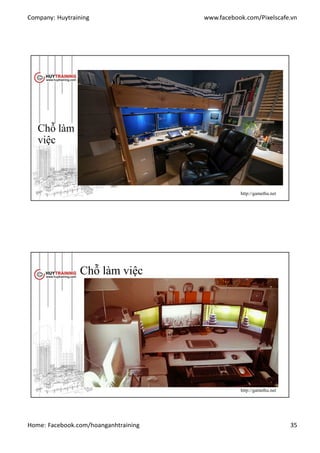

Chỗ làm
việc
http://gamethu.net
Chỗ làm việc
http://gamethu.net

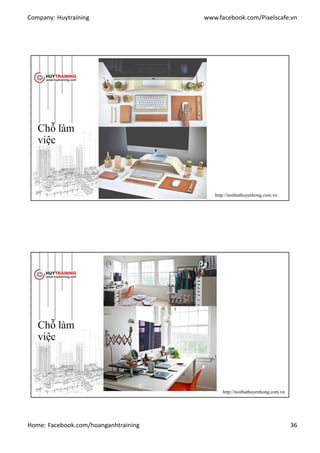

Chỗ làm
việc
http://noithathuyenhong.com.vn

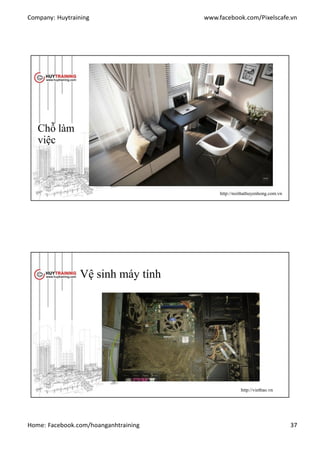

Chỗ làm
việc

Chỗ làm
việc

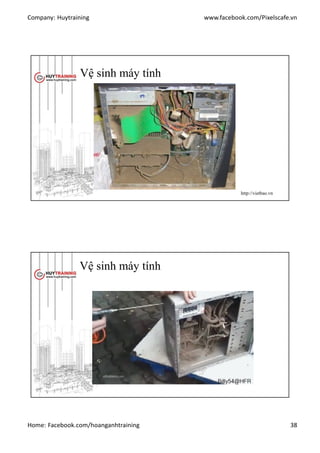

Vệ sinh máy tính
http://vietbao.vn

http://vietbao.vn

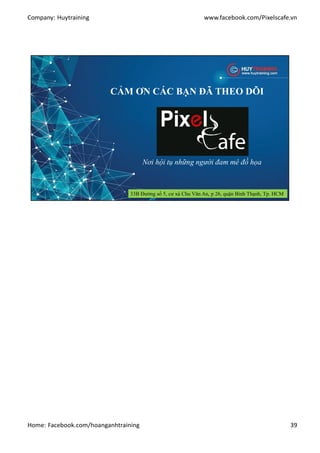

CẢM ƠN CÁC BẠN ĐÃ THEO DÕI
Nơi hội tụ những người đam mê đồ họa
33B Đường số 5, cư xá Chu Văn An, p 26, quận Bình Thạnh, Tp. HCM

Cấu hình máy tính phục vụ cho đồ họa

More Related Content

More from Huytraining

Recently uploaded

Cấu hình máy tính phục vụ cho đồ họa
