1. Marc Ramirez
Circuits monofàsics

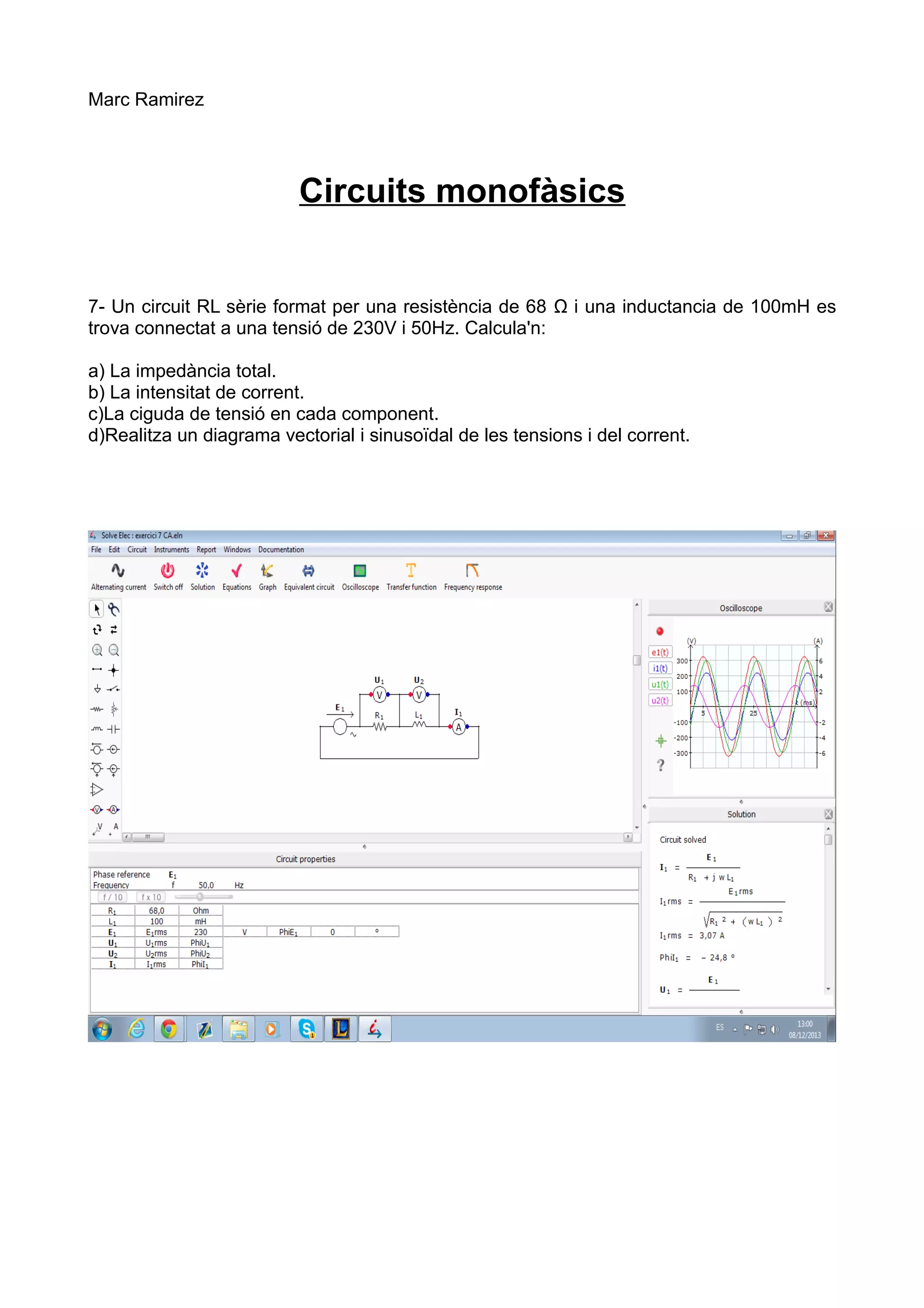

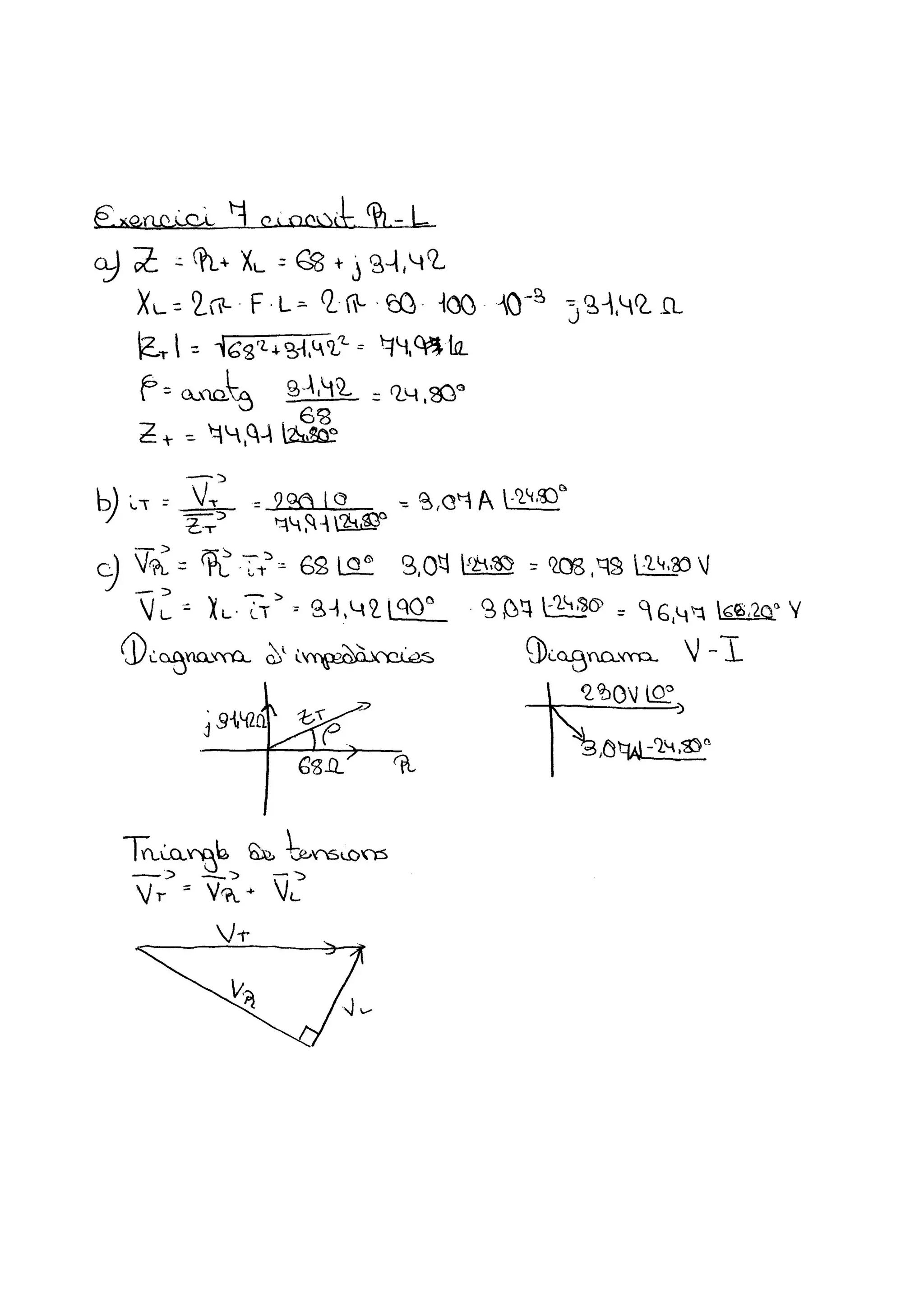

7- Un circuit RL sèrie format per una resistència de 68 Ω i una inductancia de 100mH es
trova connectat a una tensió de 230V i 50Hz. Calcula'n:
a) La impedància total.
b) La intensitat de corrent.
c)La ciguda de tensió en cada component.
d)Realitza un diagrama vectorial i sinusoïdal de les tensions i del corrent.

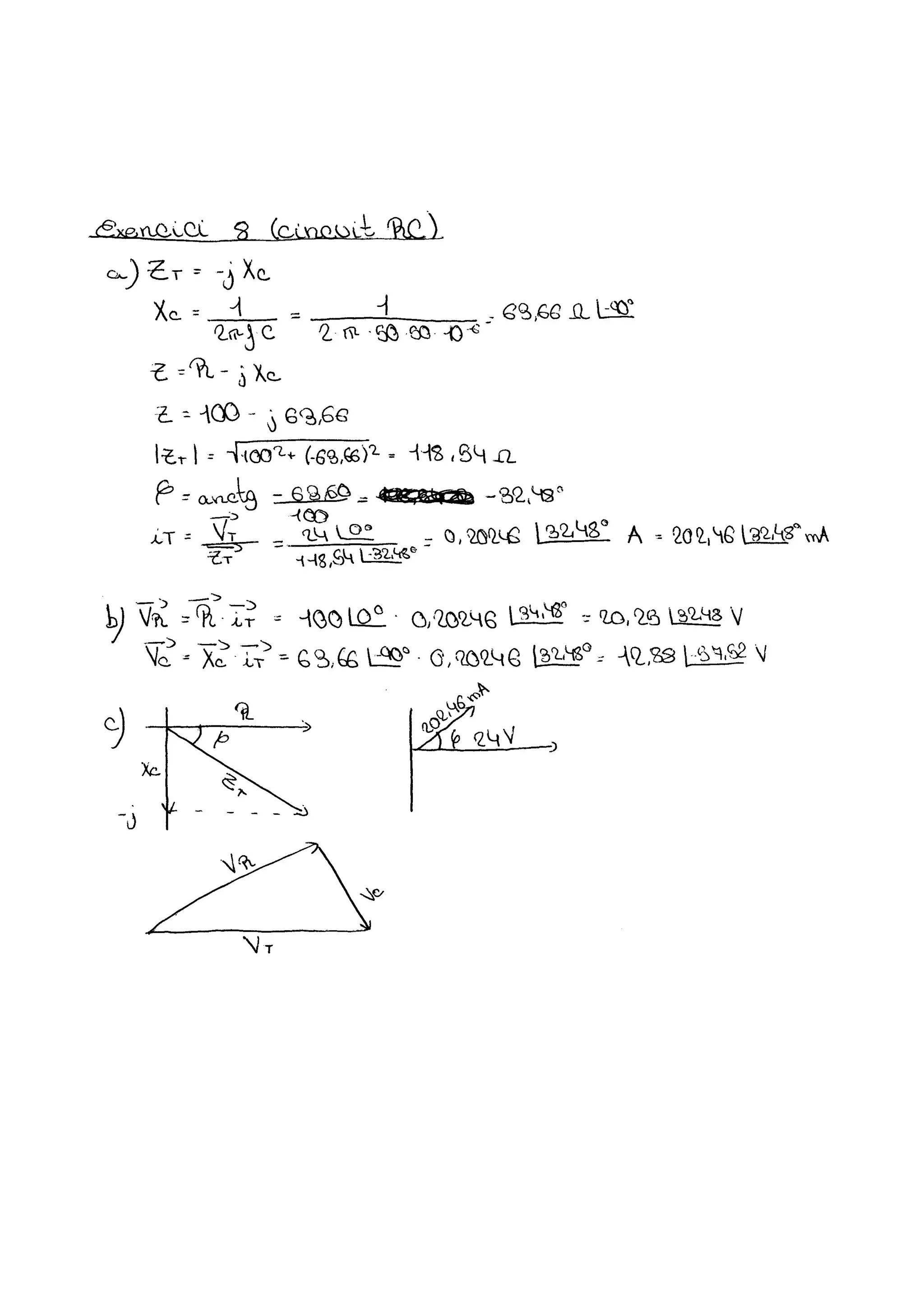

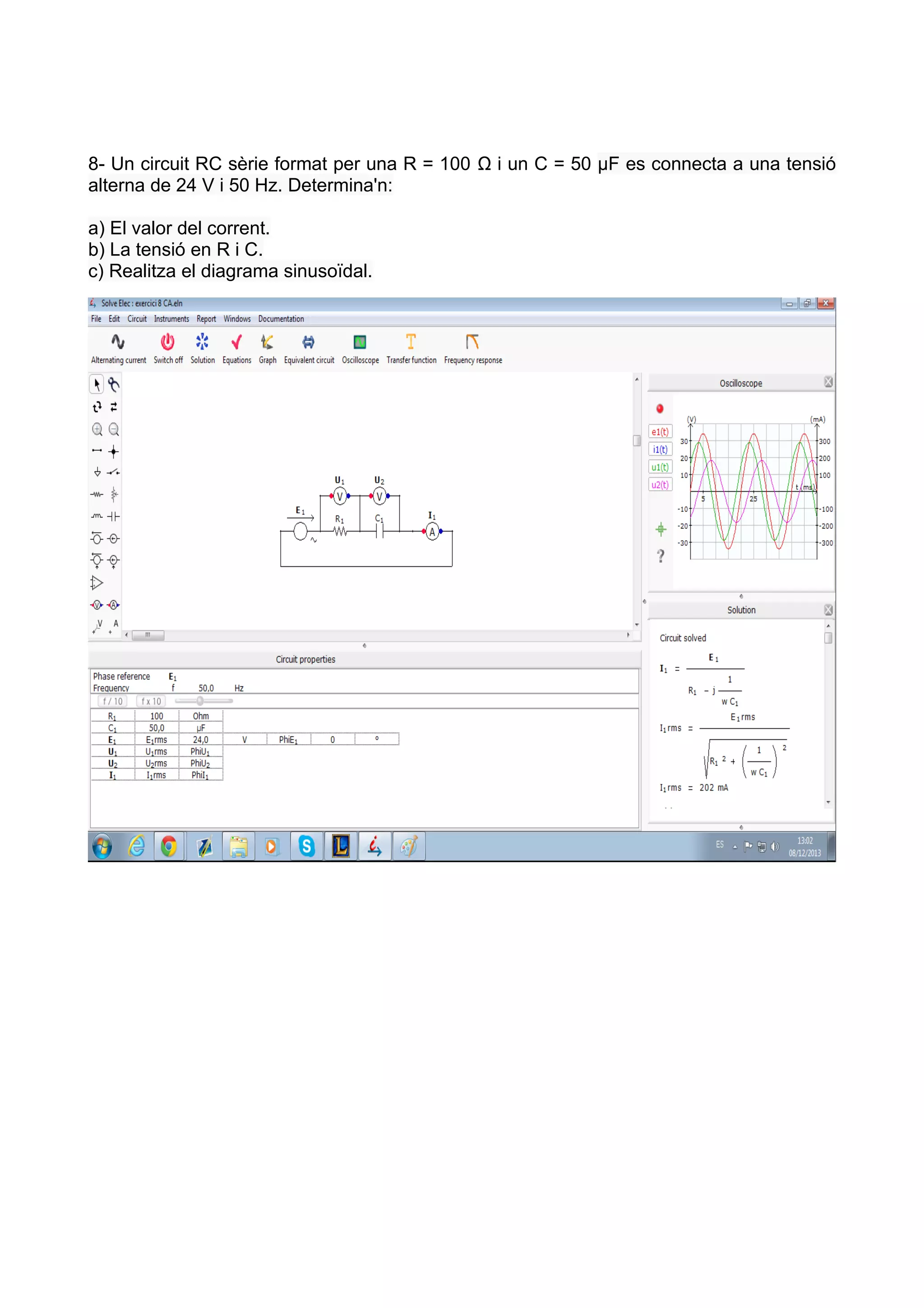

3. 8- Un circuit RC sèrie format per una R = 100 Ω i un C = 50 µF es connecta a una tensió
alterna de 24 V i 50 Hz. Determina'n:
a) El valor del corrent.
b) La tensió en R i C.
c) Realitza el diagrama sinusoïdal.

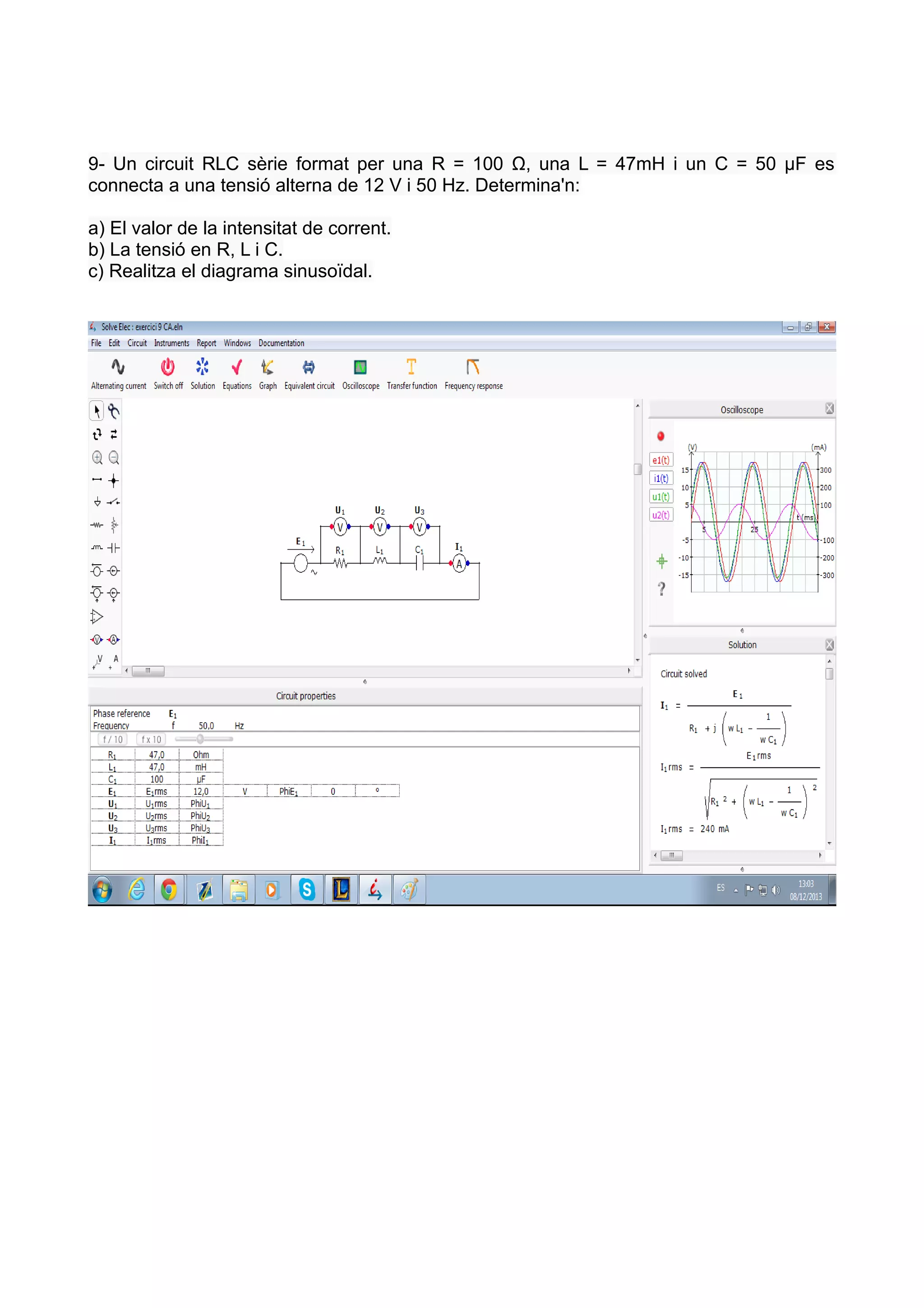

5. 9- Un circuit RLC sèrie format per una R = 100 Ω, una L = 47mH i un C = 50 µF es
connecta a una tensió alterna de 12 V i 50 Hz. Determina'n:
a) El valor de la intensitat de corrent.
b) La tensió en R, L i C.
c) Realitza el diagrama sinusoïdal.

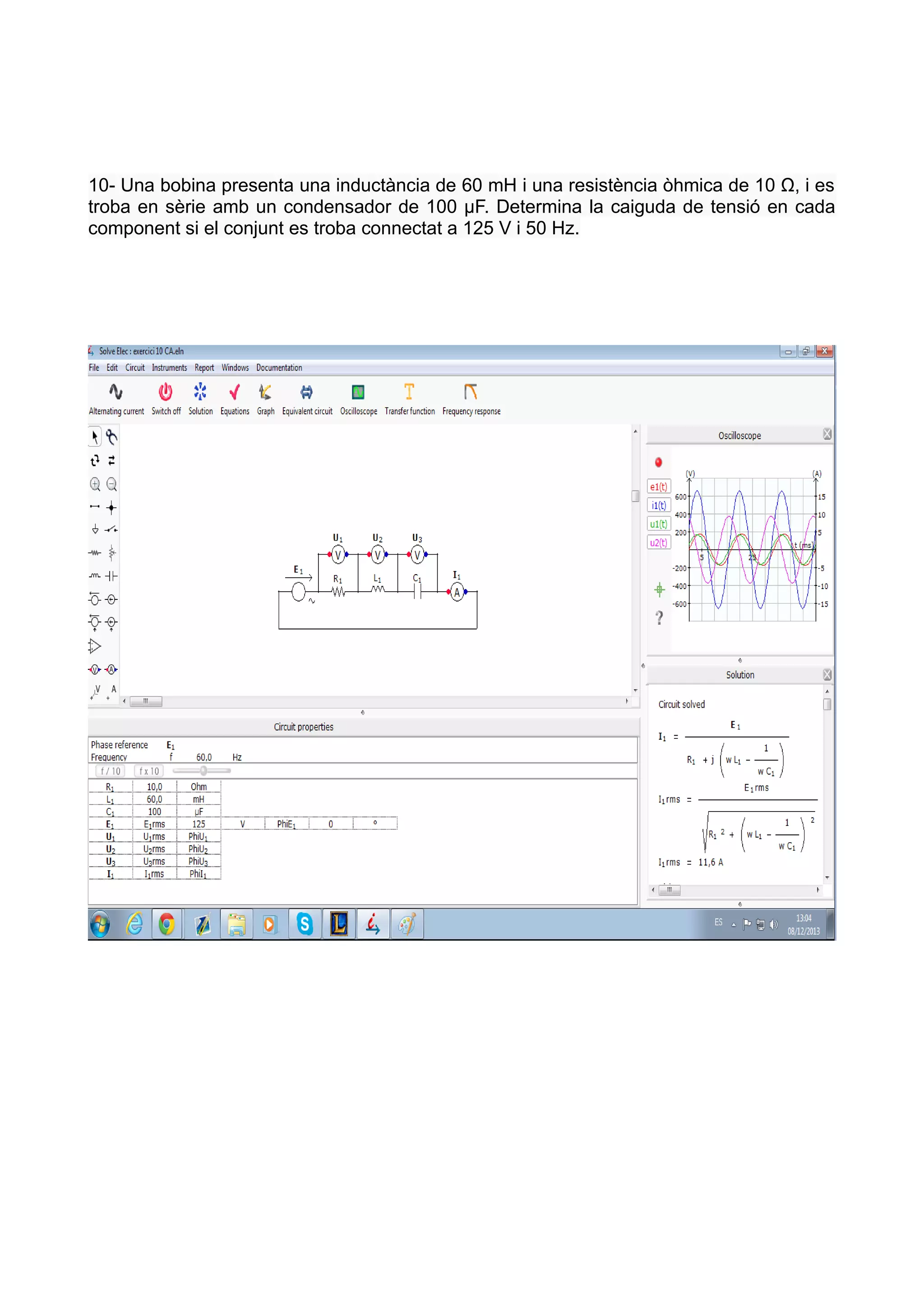

7. 10- Una bobina presenta una inductància de 60 mH i una resistència òhmica de 10 Ω, i es
troba en sèrie amb un condensador de 100 µF. Determina la caiguda de tensió en cada
component si el conjunt es troba connectat a 125 V i 50 Hz.

8. 11- Calcula la freqüència de ressonància del circuit de l'activitat 9.
