Descripció del funcionament del sistemes trifàsics equilibrats. Potència trifàsica.

1. GLÒRIA GARCÍA GARCÍA FEBRER 2011 CORRENT TRIFÀSIC

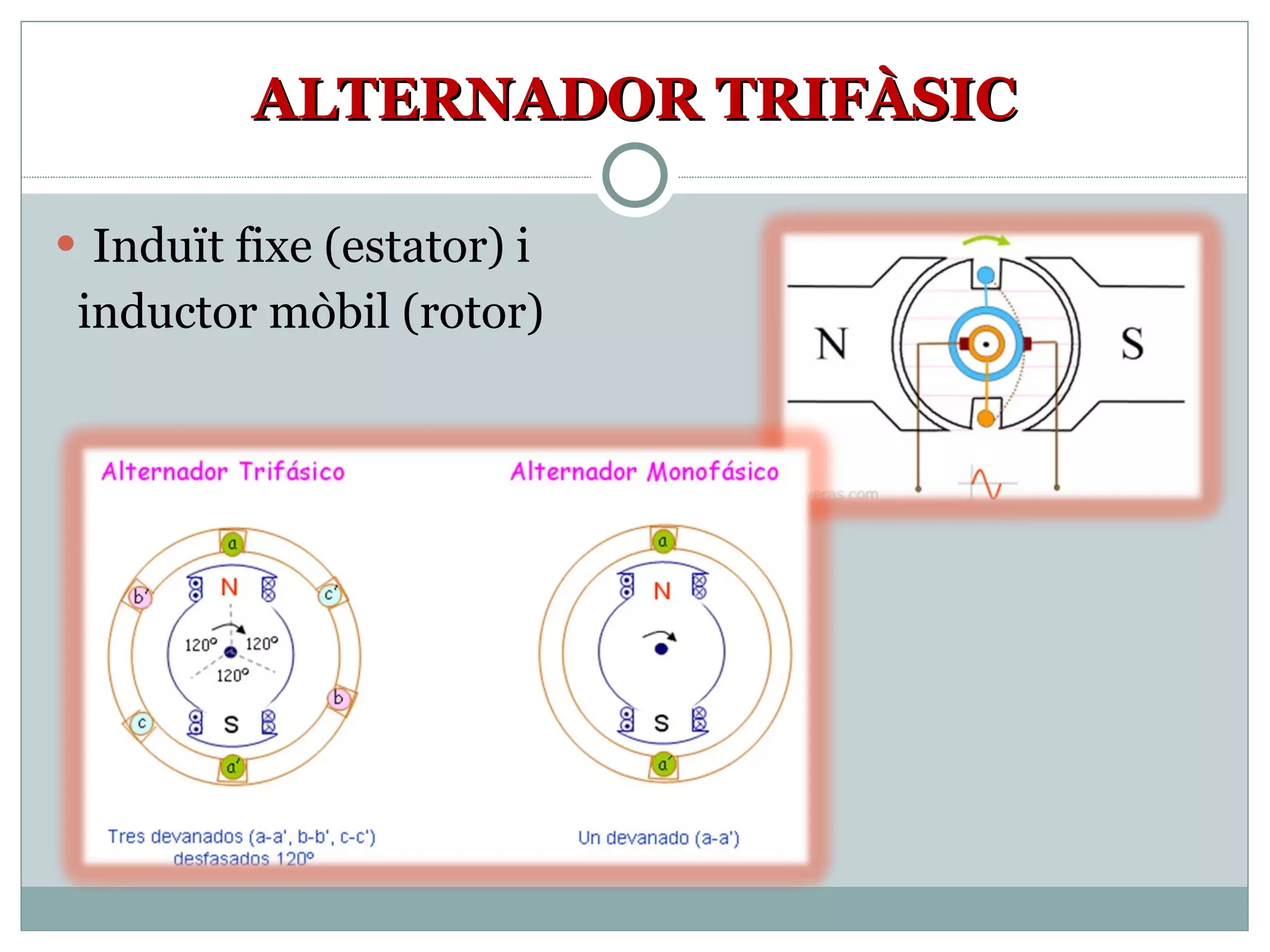

2. ALTERNADOR TRIFÀSIC Induït fixe (estator) i inductor mòbil (rotor)

3. AVANTATGES DELS SISTEMES TRIFÀSICS La possibilitat de tenir dues tensions diferents, la més alta per a receptors de molt consum i l’altre menor per consums domèstics. Menors pèrdues en el transport d’energia i per tant ús de conductors de menor secció. Les màquines trifàsiques tenen un parell menys ondulat que les monofàsiques i un millor rendiment. Millor rendiment en els receptors i en els generadors trifàsics respecte els monofàsics.

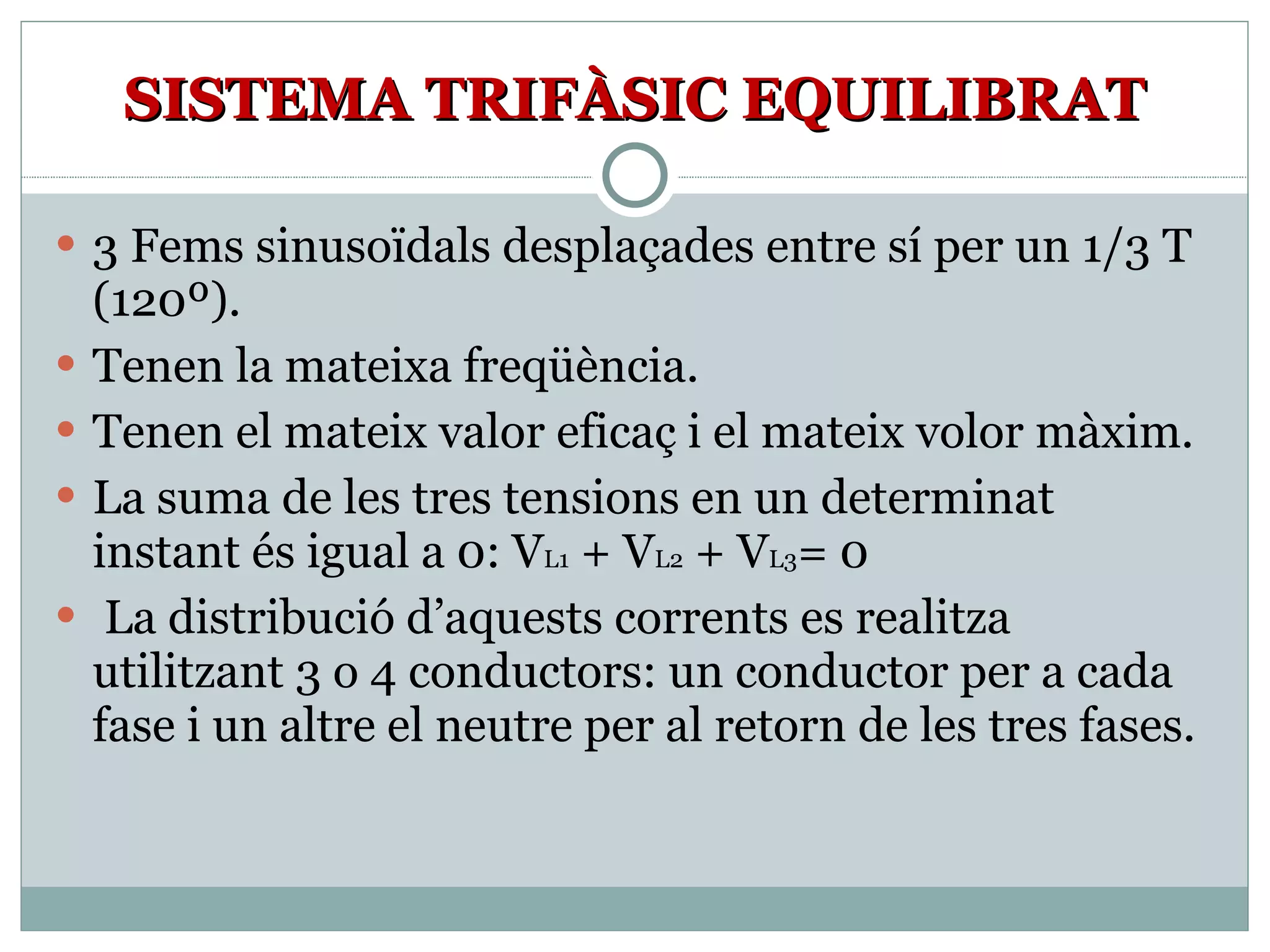

4. SISTEMA TRIFÀSIC EQUILIBRAT 3 Fems sinusoïdals desplaçades entre sí per un 1/3 T (120º). Tenen la mateixa freqüència. Tenen el mateix valor eficaç i el mateix volor màxim. La suma de les tres tensions en un determinat instant és igual a 0: V L1 + V L2 + V L3 = 0 La distribució d’aquests corrents es realitza utilitzant 3 o 4 conductors: un conductor per a cada fase i un altre el neutre per al retorn de les tres fases.

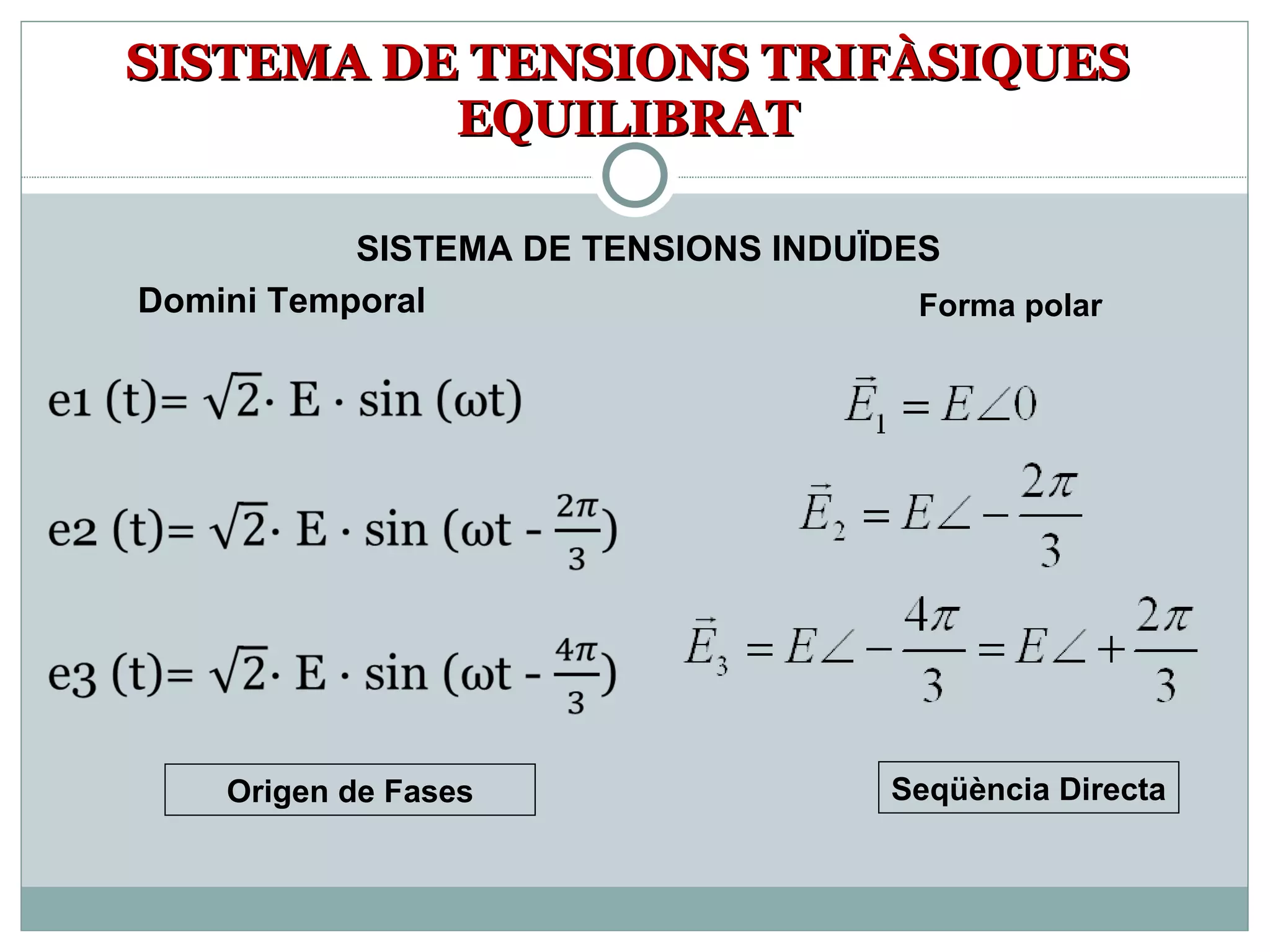

5. SISTEMA DE TENSIONS TRIFÀSIQUES EQUILIBRAT Domini Temporal Forma polar SISTEMA DE TENSIONS INDUÏDES Origen de Fases Seqüència Directa

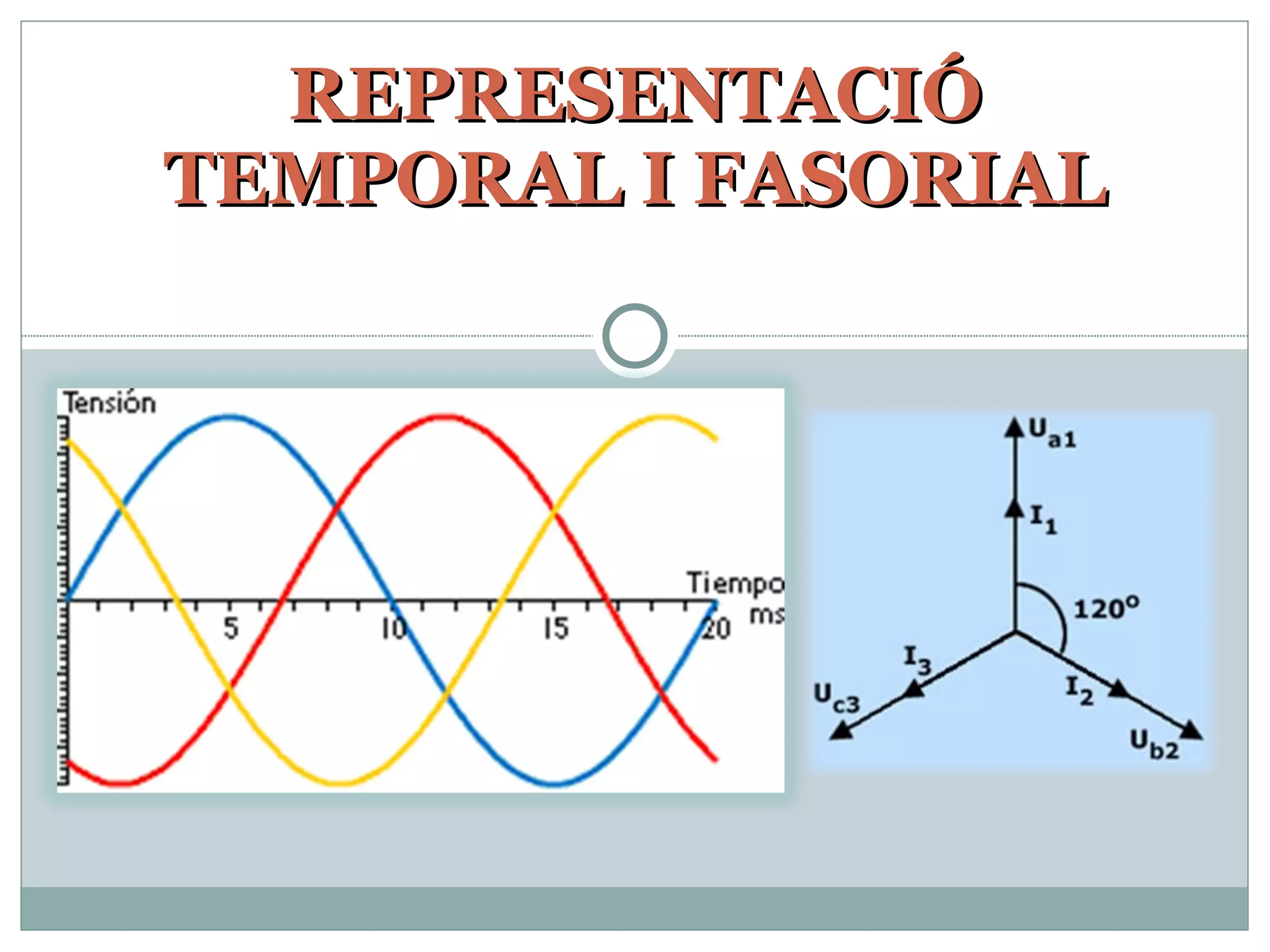

6. REPRESENTACIÓ TEMPORAL I FASORIAL

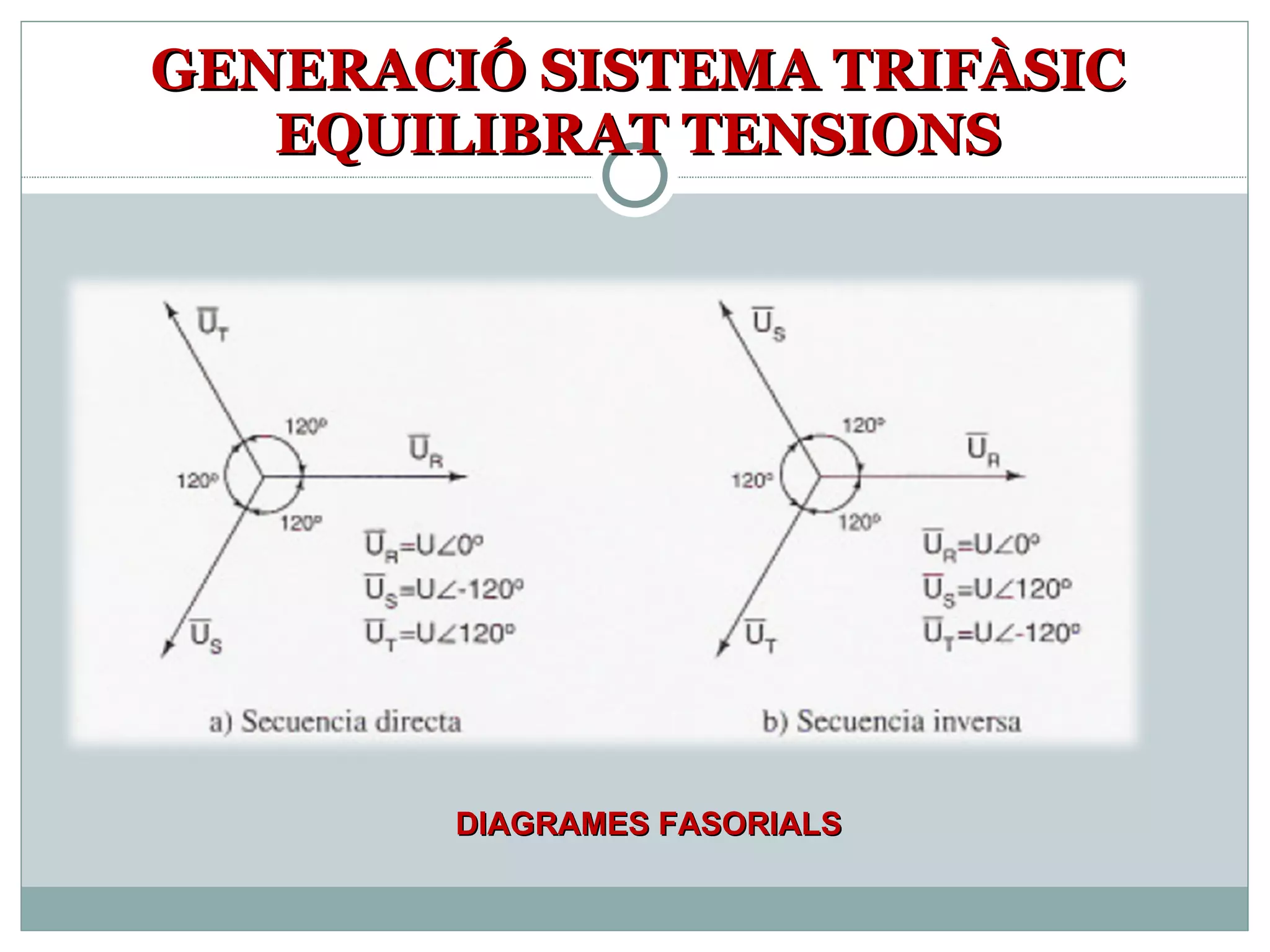

7. GENERACIÓ SISTEMA TRIFÀSIC EQUILIBRAT TENSIONS DIAGRAMES FASORIALS

8. CONNEXIÓ DE BOBINES

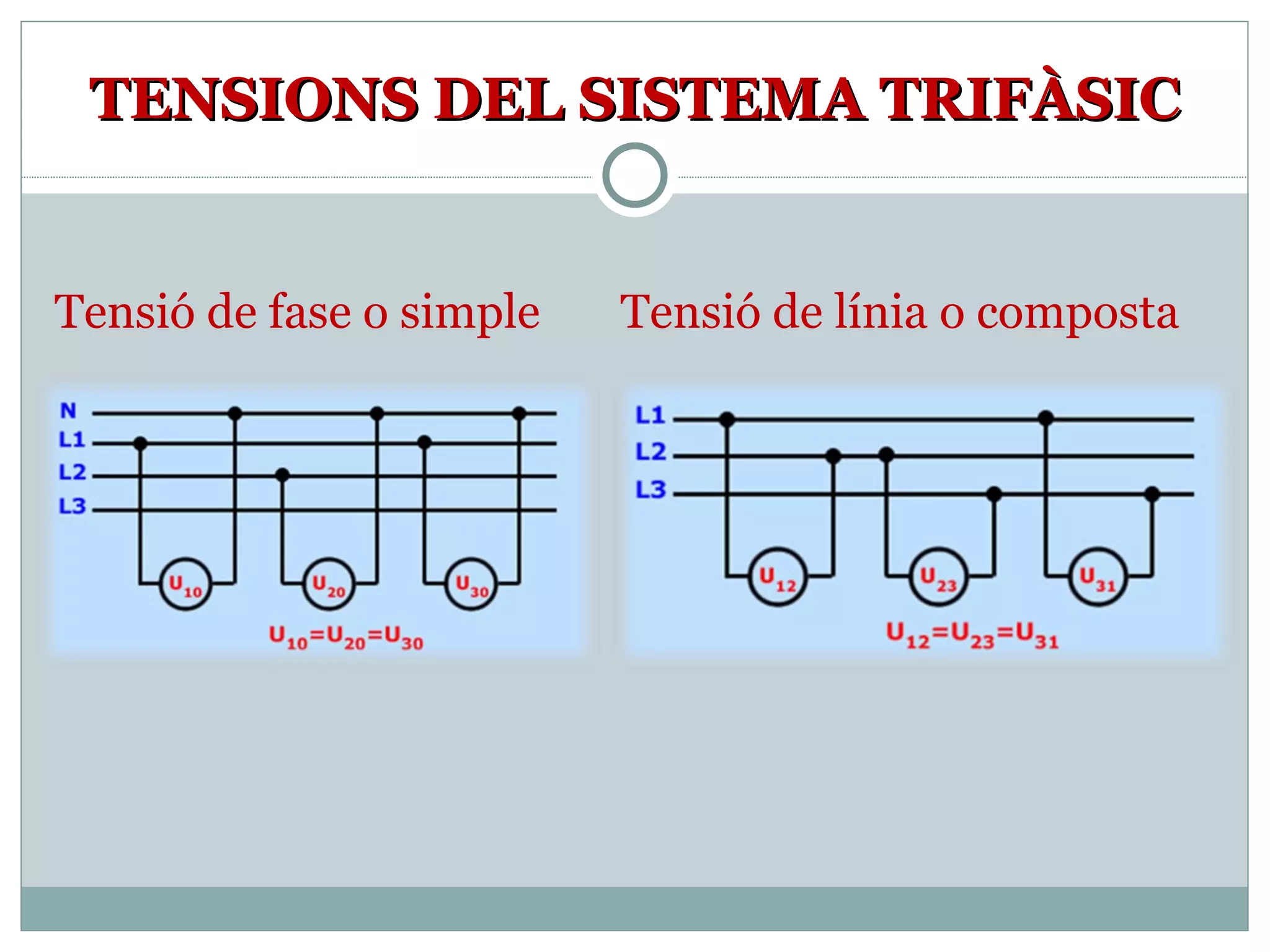

9. TENSIONS DEL SISTEMA TRIFÀSIC Tensió de fase o simple Tensió de línia o composta

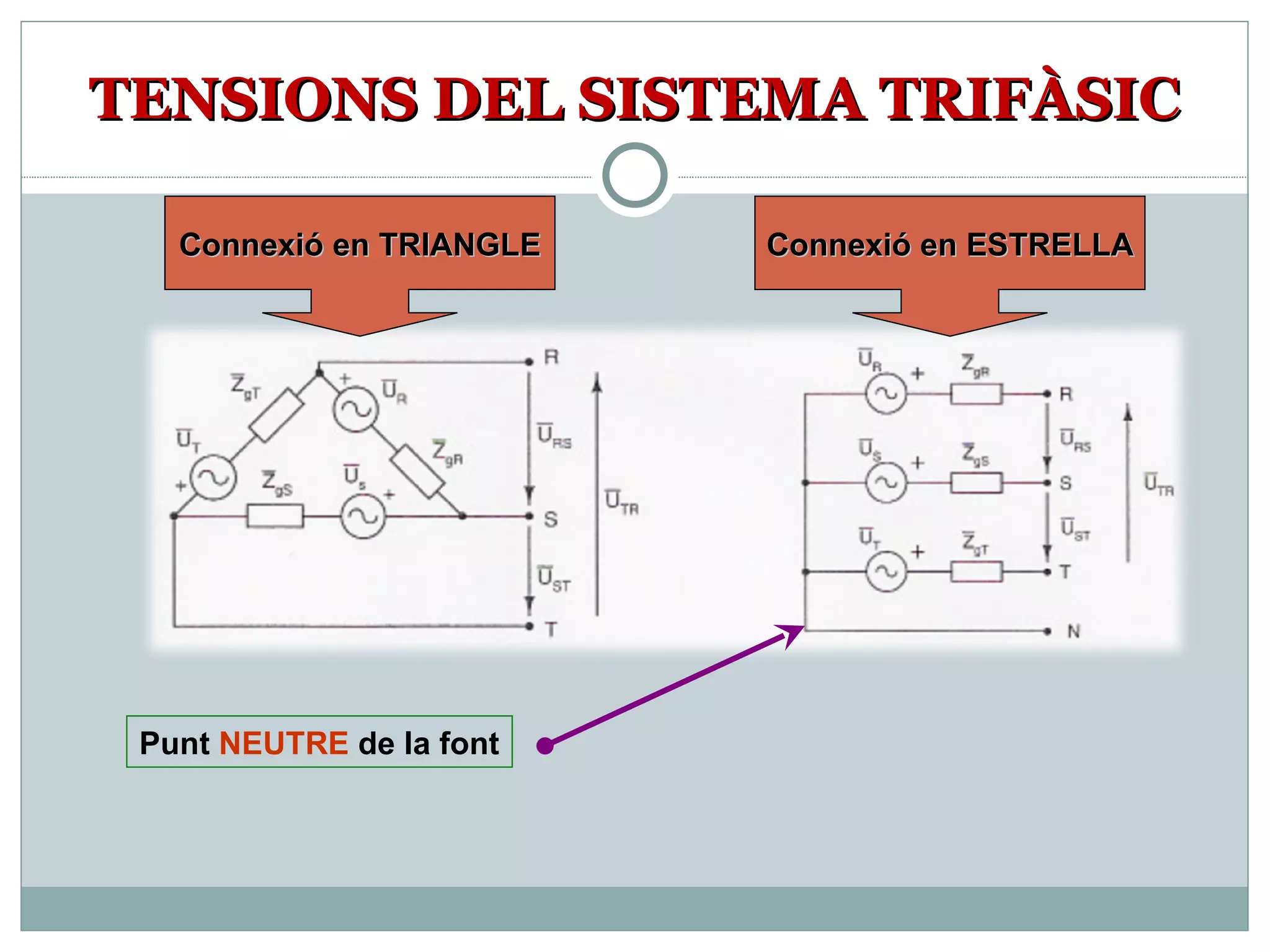

10. TENSIONS DEL SISTEMA TRIFÀSIC Punt NEUTRE de la font Connexió en TRIANGLE Connexió en ESTRELLA

11. CONNEXIÓ DE L’ALTERNADOR ESTRELLA

12. TENSIONS DE LÍNIA I FASE

13. CONNEXIÓ DE L’ALTERNADOR TRIANGLE S’uneix el principi d’una fase amb el final de la següent. Les tensions de línia són iguals a les tensions de fase: VL = VF

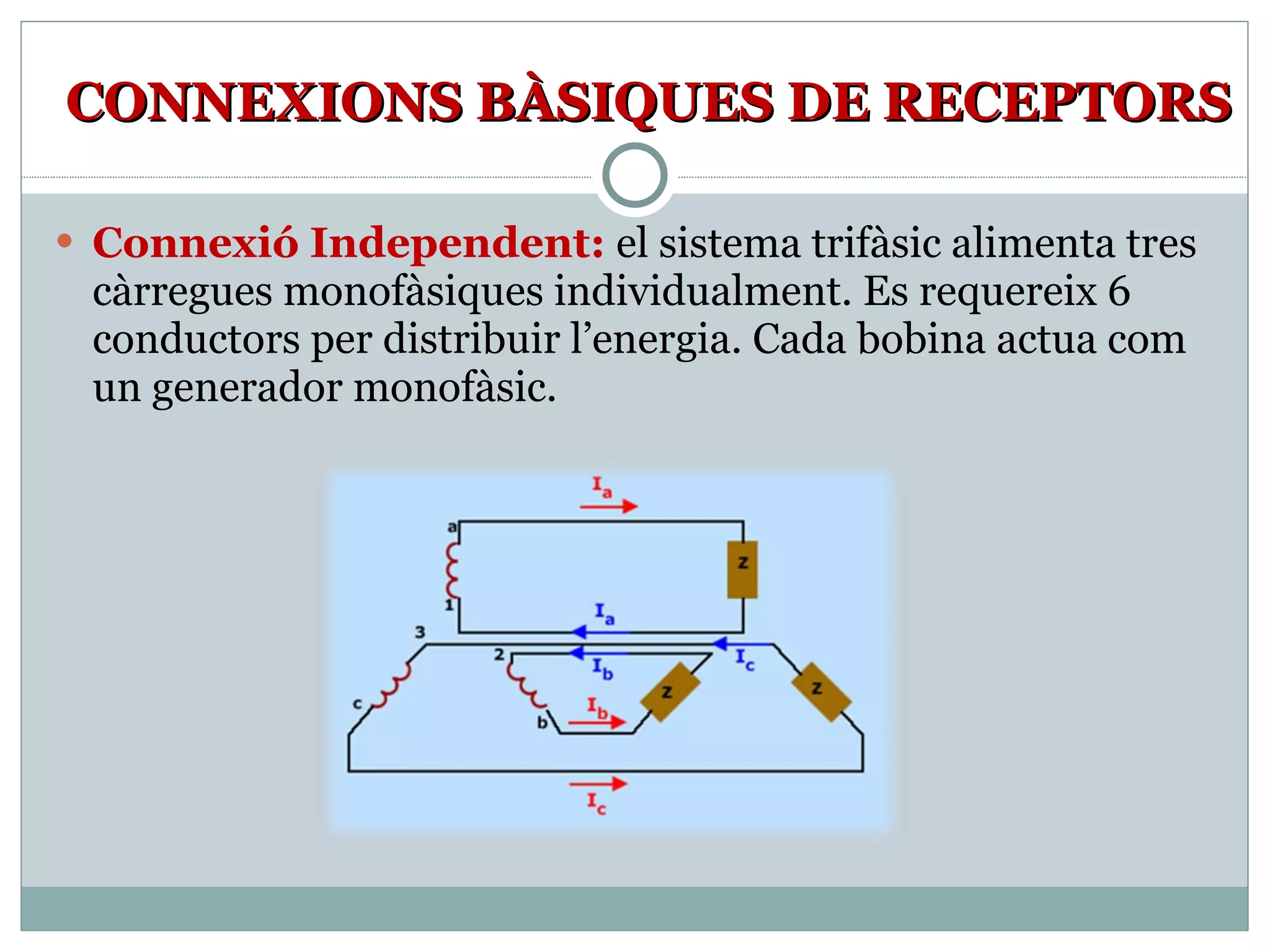

14. CONNEXIONS BÀSIQUES DE RECEPTORS Connexió Independent: el sistema trifàsic alimenta tres càrregues monofàsiques individualment. Es requereix 6 conductors per distribuir l’energia. Cada bobina actua com un generador monofàsic.

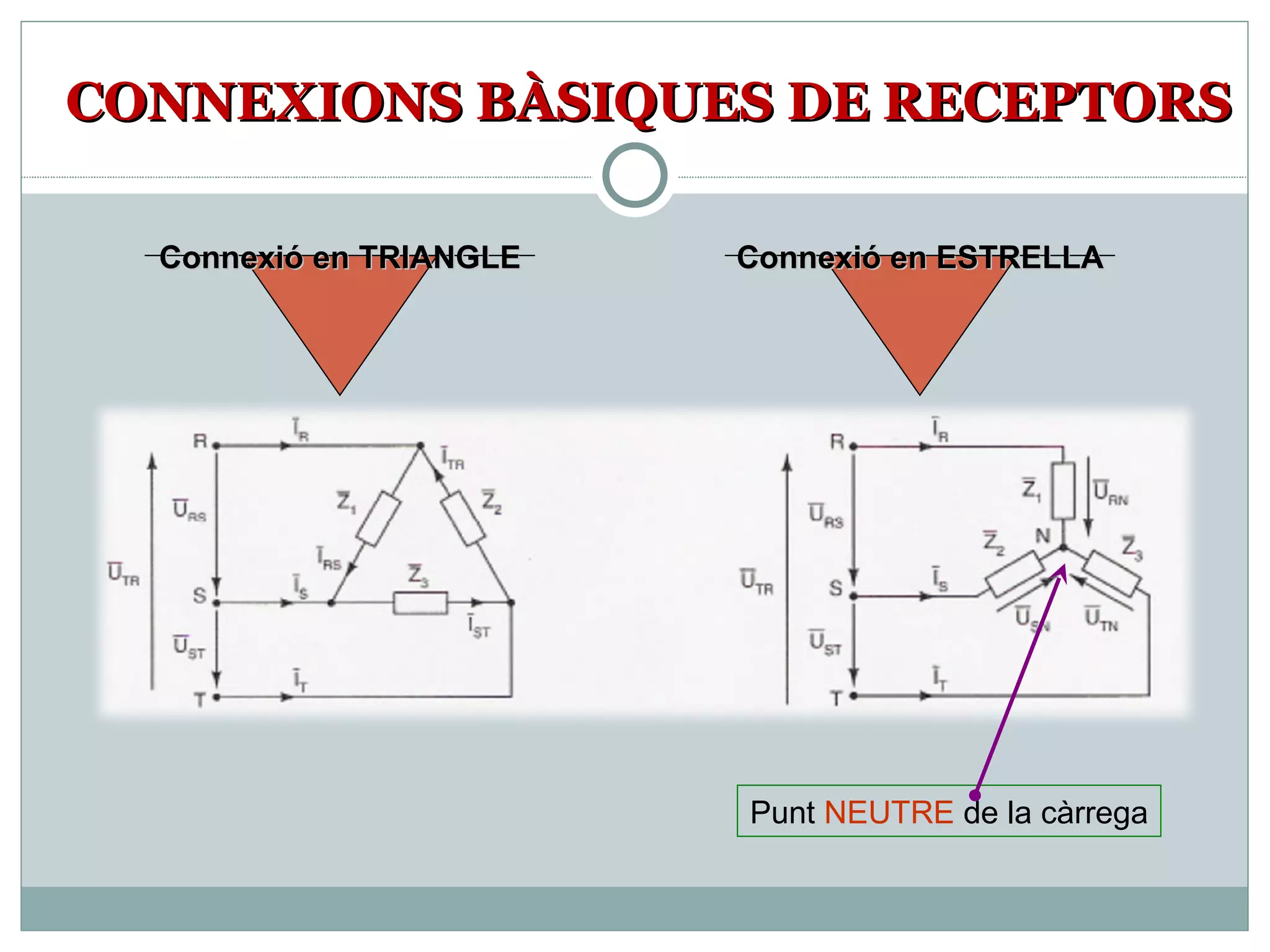

15. CONNEXIONS BÀSIQUES DE RECEPTORS Connexió en TRIANGLE Connexió en ESTRELLA Punt NEUTRE de la càrrega

16. CONNEXIONS CÀRREGUES I FONTS

17. MAGNITUTS DE FASE I DE LÍNIA TENSIÓ SIMPLE o de FASE: És la diferència de potencial que existeix en cada una de les braques monofàsiques d’un sistema trifàsic.

18. MAGNITUTS DE FASE I DE LÍNIA TENSIÓ DE LÍNIA o COMPOSTA: És la diferència de potencial que existeix entre dos conductors de línia o entre dos terminales de fase.

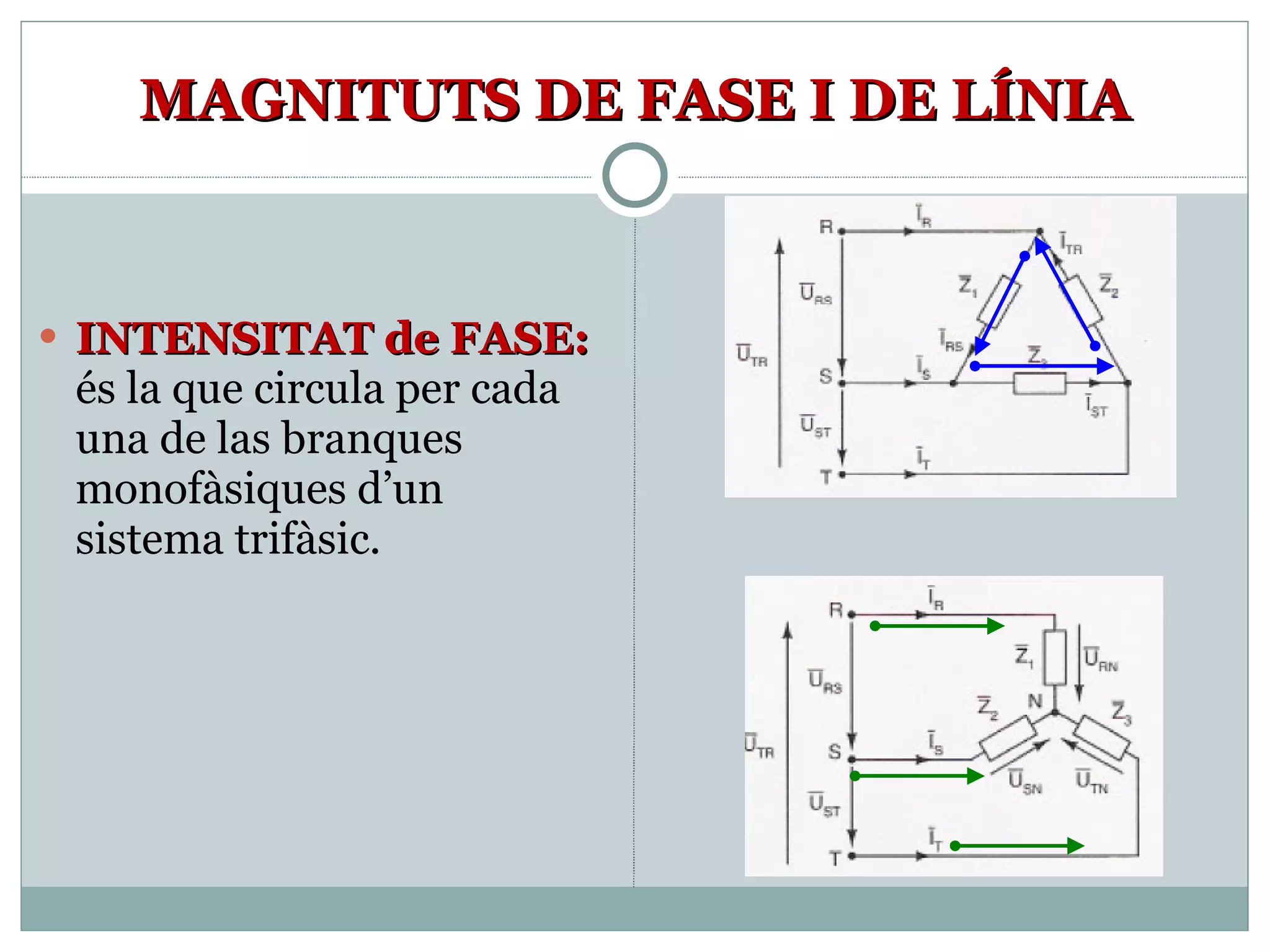

19. MAGNITUTS DE FASE I DE LÍNIA INTENSITAT de FASE: és la que circula per cada una de las branques monofàsiques d’un sistema trifàsic.

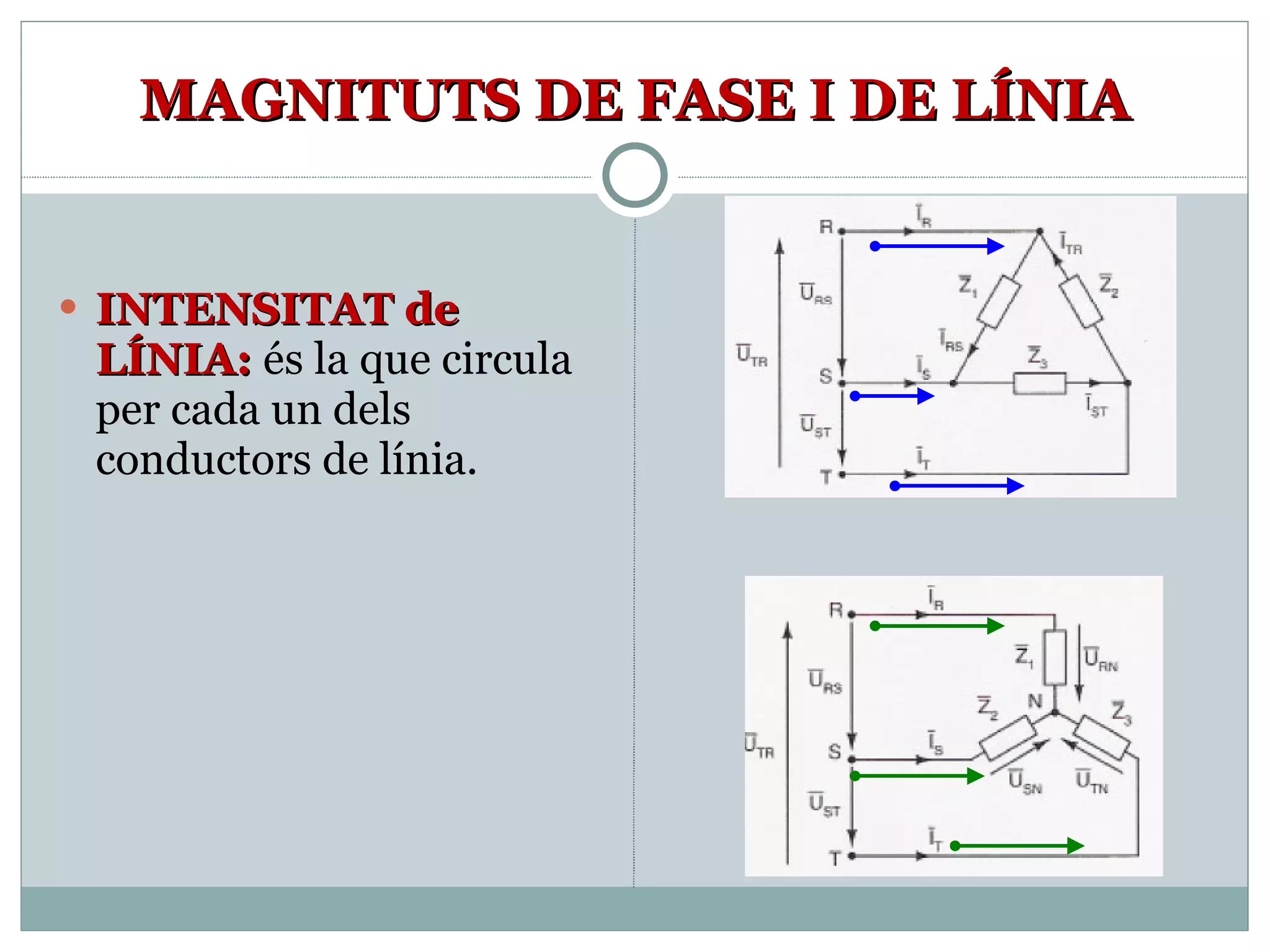

20. MAGNITUTS DE FASE I DE LÍNIA INTENSITAT de LÍNIA: és la que circula per cada un dels conductors de línia.

21. MAGNITUTS DE FASE I DE LÍNIA La tensió composta i la tensió simple coincideixen en un sistema connectat en triangle . El corrent de fase i de línia coincideixen en un sistema connectat en estrella .

22. CONNEXIÓ Y-Y Z F Z F Z F a b c n A B N C I aA = V an / Z F I bB = I aA  ° I cC = I aA  ° I nN = I aA + I bB + I cC = 0 +  +  + 

23. DIAGRAMA VECTORIAL VOLTATGES EN ESTRELLA V an V cn V bn V ab V bc V ca Voltatges de línia V ab =  3 V F  30° V bc =  3 V F  90° V ca =  3 V F  210°

24. CONNEXIÓ Y-DELTA (  Z F Z F Z F a b c n A B C Corrents de fase I AB = V ab / Z F I BC = V bc / Z F I CA = V ca / Z F Corrents de línia I aA = I AB  I CA I bB = I BC  I AB I cC = I CA  I BC Tensions de línia V L = | V ab | = | V bc | = | V ca | Tensions de fase V F = | V an | = | V bn | = | V cn | V L =  3 V F i V ab =  3 V F +  +  + 

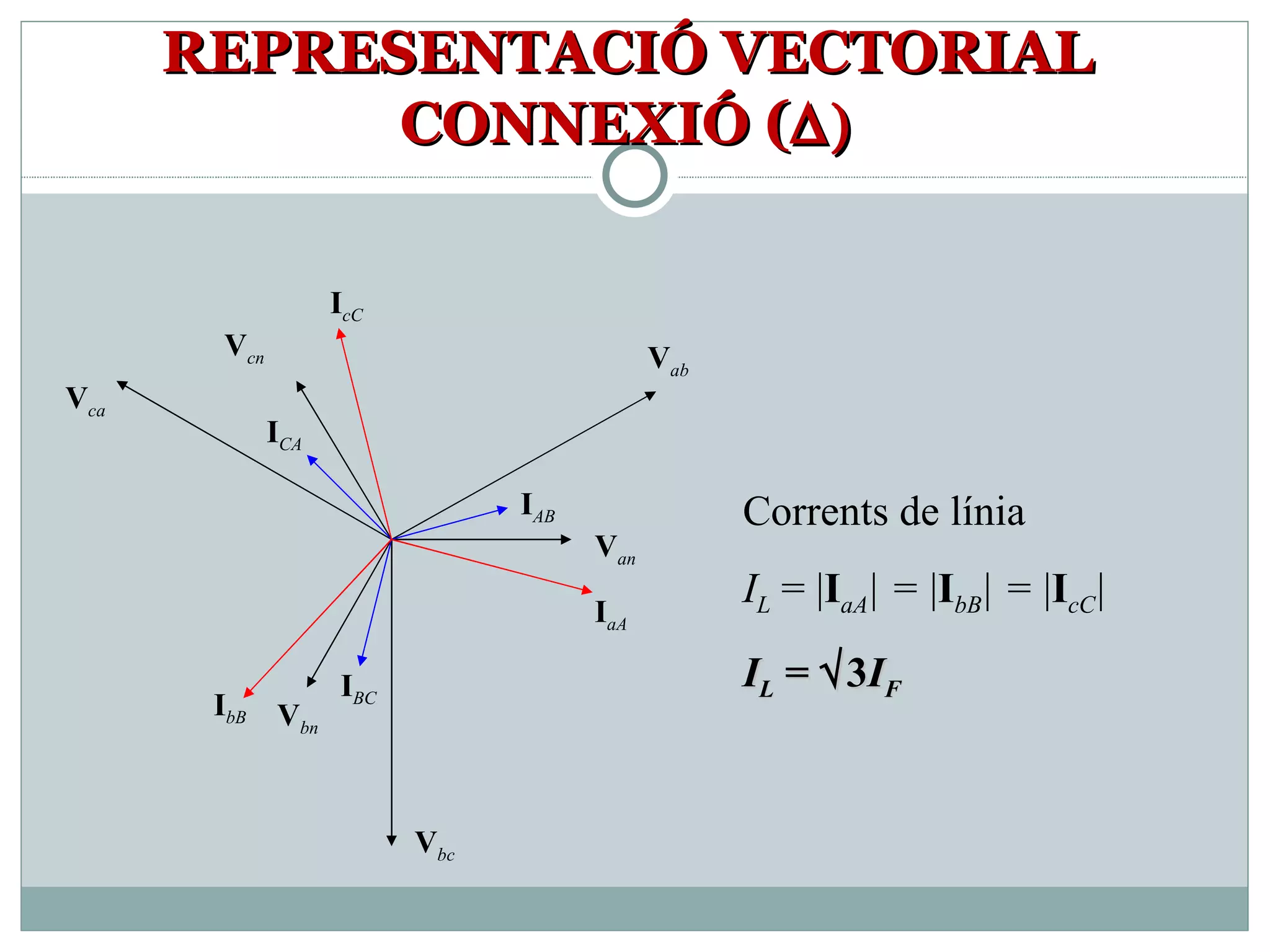

25. REPRESENTACIÓ VECTORIAL CONNEXIÓ (  V an V cn V bn V ab V bc V ca Corrents de línia I L = | I aA | = | I bB | = | I cC | I L =  3 I F I AB I aA I CA I BC I cC I bB

26. CONVERSIÓ D’IMPEDÀNCIES Y - 

27. POTÈNCIES EN SISTEMES TRIFÀSICS La potència entregada a la càrrega és la suma de la potència entragada per cada fase: Connexió receptor Y Connexió receptor 
