Dokumen ini membahas tentang sistem Computer Aided Design (CAD), Computer Aided Manufacturing (CAM), dan Computer Aided Engineering (CAE) yang digunakan dalam desain dan manufaktur. CAD digunakan untuk membuat dan menganalisis desain, CAM mengoptimalkan produksi dengan mengontrol mesin, dan CAE menganalisis geometri untuk pengoptimalan produk. Selain itu, dokumen ini mencakup sejarah dan berbagai perangkat lunak yang mendukung aplikasi CAD/CAM/CAE.

1. COMPUTER AIDED DESIGN (CAD)
COMPUTER AIDED MANUFACTURE
(CAM)
COMPUTER AIDED ENGINEERING
(CAE)
Komputer
Industri

2.  Computer Aided Design (CAD) adalah penggunaan
sistem komputer (atau workstation) untuk membantu
pembuatan, modifikasi, analisis, atau optimalisasi
desain
 Perangkat lunak CAD digunakan untuk meningkatkan
produktivitas desainer, meningkatkan kualitas desain,
meningkatkan komunikasi melalui dokumentasi, dan
membuat database untuk manufaktur
 CAD digunakan untuk mendesain kurva dan gambar
dalam ruang dua dimensi (2D), atau kurva, permukaan,
dan padatan dalam ruang tiga dimensi (3D)
 Output CAD seringkali dalam bentuk file elektronik
untuk pencetakan, permesinan, atau operasi manufaktur
lainnya.
COMPUTER AIDED COMPUTER (CAD)

3. Insert Image
CAD telah berevolusi dan terintegrasi dengan
perangkat lunak CAE (Computer Aided
Engineering) dan CAM (Computer Aided
Manufacturing)
Integrasi itu memungkinkan untuk memvisualisasikan
komponen dan rakitan secara realistik dan
mempunyai properti seperti masa, volume dan
pusat gravitasi, luas permukaan dll.
Kegiatan membuat desain dimulai dari
pengumpulan ide, membuat sketsa (konsep),
membuat model, membuat gambar detail,
menganalisa desain, sampai dengan membuat
simulasi dan animasi. Jika semua kegiatan tersebut
dibantu dengan komputer, itulah artinya CAD.

4. Computer Aided Manufacturing (CAM) menunjuk ke
pemakaian komputer yang mengkonversi rancangan
teknik sampai produk akhir
CAM adalah sistem manufaktur yang mengoptimalkan
kemampuan program komputer untuk menterjemahkan
desain rekayasa yang dibuat oleh CAD sehingga
dapat mengontrol mesin NC (Numerical Controlled
Machines)
Dalam CAM, Komputer membantu untuk mengembangkan
proses perencanaan, order, dan jalur material, serta
memonitor jadwal produksi, mengendalikan mesin, industri
robot, pengujian peralatan, dan sistem yang yang
memindahkan dan menyimpan material di dalam pabrik.
COMPUTER AIDED MANUFACTURE (CAM)

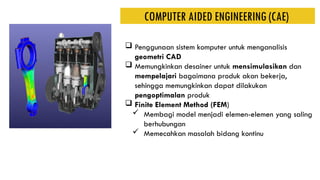

5.  Penggunaan sistem komputer untuk menganalisis
geometri CAD
 Memungkinkan desainer untuk mensimulasikan dan
mempelajari bagaimana produk akan bekerja,
sehingga memungkinkan dapat dilakukan
pengoptimalan produk
 Finite Element Method (FEM)
 Membagi model menjadi elemen-elemen yang saling
berhubungan
 Memecahkan masalah bidang kontinu
COMPUTER AIDED ENGINEERING (CAE)

6. 6
Computer-Aided Design (CAD)

7. Insert Image

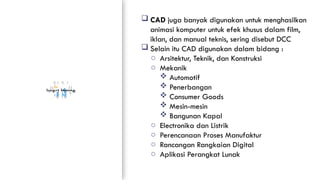

RUANG
LINGKUP
PENERAPAN
CAD/CAM/CAE
 CAD juga banyak digunakan untuk menghasilkan
animasi komputer untuk efek khusus dalam film,
iklan, dan manual teknis, sering disebut DCC
 Selain itu CAD digunakan dalam bidang :
o Arsitektur, Teknik, dan Konstruksi
o Mekanik
 Automotif
 Penerbangan
 Consumer Goods
 Mesin-mesin
 Bangunan Kapal
o Electronika dan Listrik
o Perencanaan Proses Manufaktur
o Rancangan Rangkaian Digital
o Aplikasi Perangkat Lunak

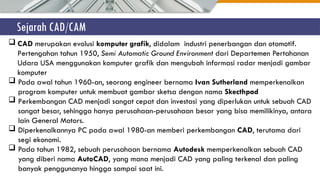

8. Sejarah CAD/CAM
 CAD merupakan evolusi komputer grafik, didalam industri penerbangan dan otomotif.
Pertengahan tahun 1950, Semi Automatic Ground Environment dari Departemen Pertahanan
Udara USA menggunakan komputer grafik dan mengubah informasi radar menjadi gambar
komputer
 Pada awal tahun 1960-an, seorang engineer bernama Ivan Sutherland memperkenalkan
program komputer untuk membuat gambar sketsa dengan nama Skecthpad
 Perkembangan CAD menjadi sangat cepat dan investasi yang diperlukan untuk sebuah CAD
sangat besar, sehingga hanya perusahaan-perusahaan besar yang bisa memilikinya, antara
lain General Motors.
 Diperkenalkannya PC pada awal 1980-an memberi perkembangan CAD, terutama dari
segi ekonomi.
 Pada tahun 1982, sebuah perusahaan bernama Autodesk memperkenalkan sebuah CAD
yang diberi nama AutoCAD, yang mana menjadi CAD yang paling terkenal dan paling
banyak penggunanya hingga sampai saat ini.

9. Insert Image
9
Komponen Sistem CAD/CAM/CAE
 Komponen utama adalah hardware dan
software yang memungkinkan manipulasi
bentuk produk
 Perangkat keras : perangkat grafis dan
periferalnya untuk operasi input dan output
 Perangkat lunak mencakup seperangkat yang
memanipulasi atau menganalisis bentuk
menurut interaksi pengguna

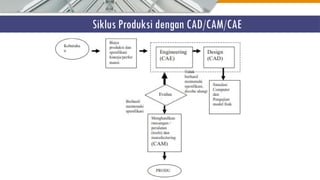

10. Siklus Produksi dengan CAD/CAM/CAE

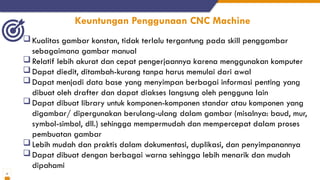

11.  Kualitas gambar konstan, tidak terlalu tergantung pada skill penggambar
sebagaimana gambar manual
 Relatif lebih akurat dan cepat pengerjaannya karena menggunakan komputer
 Dapat diedit, ditambah-kurang tanpa harus memulai dari awal
 Dapat menjadi data base yang menyimpan berbagai informasi penting yang
dibuat oleh drafter dan dapat diakses langsung oleh pengguna lain
 Dapat dibuat library untuk komponen-komponen standar atau komponen yang
digambar/ dipergunakan berulang-ulang dalam gambar (misalnya: baud, mur,
symbol-simbol, dll.) sehingga mempermudah dan mempercepat dalam proses
pembuatan gambar
 Lebih mudah dan praktis dalam dokumentasi, duplikasi, dan penyimpanannya
 Dapat dibuat dengan berbagai warna sehingga lebih menarik dan mudah
dipahami
11
Keuntungan Penggunaan CNC Machine

12. Insert Image

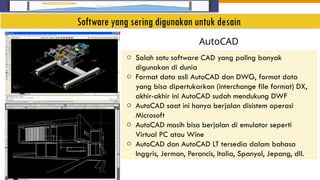

o Salah satu software CAD yang paling banyak
digunakan di dunia
o Format data asli AutoCAD dan DWG, format data
yang bisa dipertukarkan (interchange file format) DX,
akhir-akhir ini AutoCAD sudah mendukung DWF
o AutoCAD saat ini hanya berjalan disistem operasi
Microsoft
o AutoCAD masih bisa berjalan di emulator seperti
Virtual PC atau Wine
o AutoCAD dan AutoCAD LT tersedia dalam bahasa
Inggris, Jerman, Perancis, Italia, Spanyol, Jepang, dll.
AutoCAD
Software yang sering digunakan untuk desain

13. Insert Image

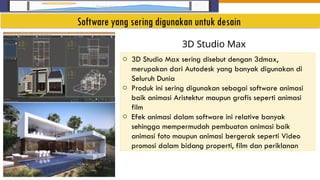

o 3D Studio Max sering disebut dengan 3dmax,
merupakan dari Autodesk yang banyak digunakan di
Seluruh Dunia
o Produk ini sering digunakan sebagai software animasi
baik animasi Aristektur maupun grafis seperti animasi
film
o Efek animasi dalam software ini relative banyak
sehingga mempermudah pembuatan animasi baik
animasi foto maupun animasi bergerak seperti Video
promosi dalam bidang properti, film dan periklanan
3D Studio Max
Software yang sering digunakan untuk desain

14. Insert Image

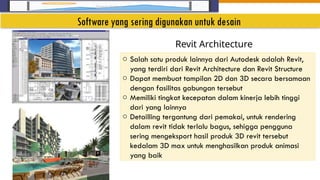

o Salah satu produk lainnya dari Autodesk adalah Revit,
yang terdiri dari Revit Architecture dan Revit Structure
o Dapat membuat tampilan 2D dan 3D secara bersamaan
dengan fasilitas gabungan tersebut
o Memiliki tingkat kecepatan dalam kinerja lebih tinggi
dari yang lainnya
o Detailling tergantung dari pemakai, untuk rendering
dalam revit tidak terlalu bagus, sehigga pengguna
sering mengeksport hasil produk 3D revit tersebut
kedalam 3D max untuk menghasilkan produk animasi
yang baik
Revit Architecture
Software yang sering digunakan untuk desain

15. Insert Image
o Produk ini memiliki kesamaan sistem dengan revit, namun
untuk masalah rendering sistem masih jauh berbeda
dengan revit
Archi CAD
Software yang sering digunakan untuk desain
AsileFX LWCAD
o AsileFX LWCAD adalah aplikasi yang digunakan untuk
mendalami bidang arsitektur
o AsileFX LWCAD mempunyai toolset untuk membangun
apartemen dan gedung-gedung, bangunan mulai dari
lantai dasar sampai dengan ruangan-ruangan di
dalamnya dengan mudah

16. Insert Image
o Produk yang satu ini menjadi primadona baru dalam
dunia Arsitektur, karena kemudahan penggunaan dan
fasilitas yang diberikan, dari mulai akses langsung ke
google maps hingga dapat mengambil foto view lokasi
langsung secara online dengan menggunakan satellite
o Google SkethUp memiliki fasilitas Gudang Gambar 3D
atau sering disebut 3D Warehouse yang menyediakan
beberapa Library desain 3D yang berasal dari
pengguna
o Google sketchUp lain di seluruh dunia dan dapat di
download secara langsung pada fasilitas component
google
Google SketchUp
Software yang sering digunakan untuk desain

17. Insert Image
