Chemical mechanical
polishing

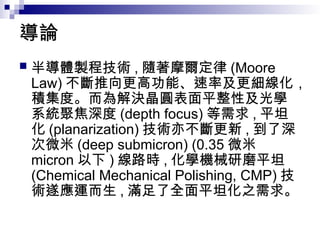

導論
 半導體製程技術 , 隨著摩爾定律 (Moore
Law) 不斷推向更高功能、速率及更細線化,
積集度。而為解決晶圓表面平整性及光學
系統聚焦深度 (depth focus) 等需求 , 平坦
化 (planarization) 技術亦不斷更新 , 到了深
次微米 (deep submicron) (0.35 微米
micron 以下 ) 線路時 , 化學機械研磨平坦
(Chemical Mechanical Polishing, CMP) 技
術遂應運而生 , 滿足了全面平坦化之需求。

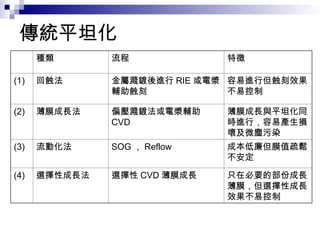

傳統平坦化
種類 流程 特徵
(1) 回蝕法 金屬濺鍍後進行 RIE 或電漿
輔助蝕刻
容易進行但蝕刻效果
不易控制
(2) 薄膜成長法 偏壓濺鍍法或電漿輔助
CVD
薄膜成長與平坦化同
時進行,容易產生損
壞及微塵污染
(3) 流動化法 SOG , Reflow 成本低廉但膜值疏鬆
不安定
(4) 選擇性成長法 選擇性 CVD 薄膜成長 只在必要的部份成長
薄膜,但選擇性成長
效果不易控制

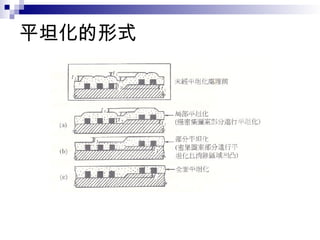

平坦化的形式
何謂 CMP?
 化學機械研磨是利用研磨劑 (Slurry) 和研磨
墊 (Pad) 配合機械研磨的動作 , 將積體電路
晶圓 (IC Wafer) 上的介電層 (oxide layer)
與金屬層 (metal layer) 磨平 , 達到全面平坦
化而減少設計佈局限制 , 提升配線密度
(pattern density), 同時亦降低缺陷密度
(defect density), 提升製程良率。

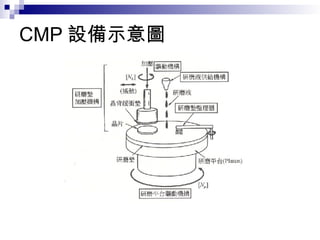

CMP 設備示意圖

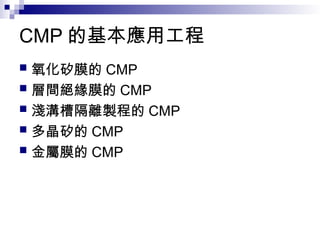

CMP 的基本應用工程
 氧化矽膜的 CMP
 層間絕緣膜的 CMP
 淺溝槽隔離製程的 CMP
 多晶矽的 CMP
 金屬膜的 CMP

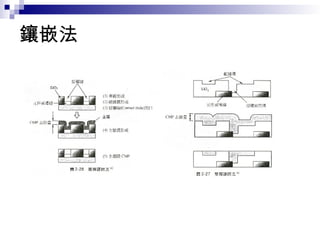

鑲嵌法

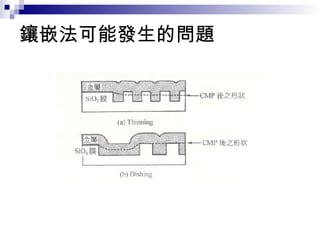

鑲嵌法可能發生的問題

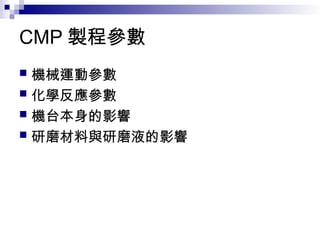

CMP 製程參數
 機械運動參數
 化學反應參數
 機台本身的影響
 研磨材料與研磨液的影響

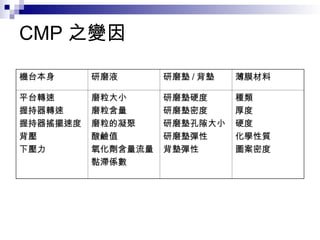

CMP 之變因
機台本身 研磨液 研磨墊 / 背墊 薄膜材料
平台轉速
握持器轉速
握持器搖擺速度
背壓
下壓力
磨粒大小
磨粒含量
磨粒的凝聚
酸鹼值
氧化劑含量流量
黏滯係數
研磨墊硬度
研磨墊密度
研磨墊孔隙大小
研磨墊彈性
背墊彈性
種類
厚度
硬度
化學性質
圖案密度

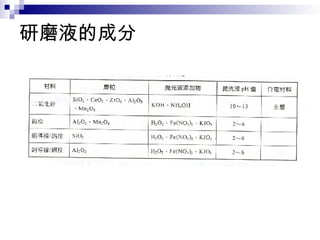

研磨液的成分

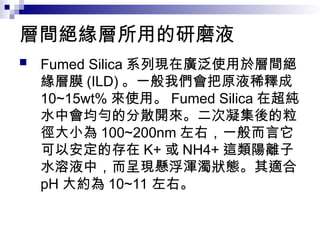

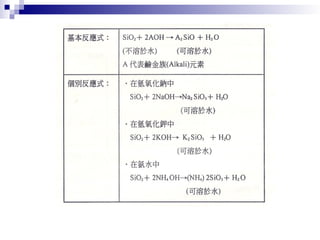

層間絕緣層所用的研磨液
 Fumed Silica 系列現在廣泛使用於層間絕
緣層膜 (ILD) 。一般我們會把原液稀釋成
10~15wt% 來使用。 Fumed Silica 在超純
水中會均勻的分散開來。二次凝集後的粒
徑大小為 100~200nm 左右,一般而言它
可以安定的存在 K+ 或 NH4+ 這類陽離子
水溶液中,而呈現懸浮渾濁狀態。其適合
pH 大約為 10~11 左右。

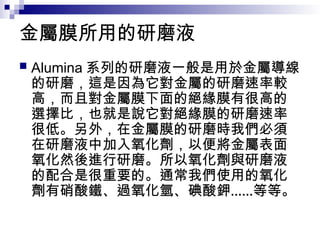

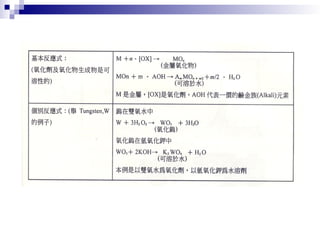

金屬膜所用的研磨液
 Alumina 系列的研磨液一般是用於金屬導線
的研磨,這是因為它對金屬的研磨速率較
高,而且對金屬膜下面的絕緣膜有很高的
選擇比,也就是說它對絕緣膜的研磨速率
很低。另外,在金屬膜的研磨時我們必須
在研磨液中加入氧化劑,以便將金屬表面
氧化然後進行研磨。所以氧化劑與研磨液
的配合是很重要的。通常我們使用的氧化
劑有硝酸鐵、過氧化氫、碘酸鉀……等等。

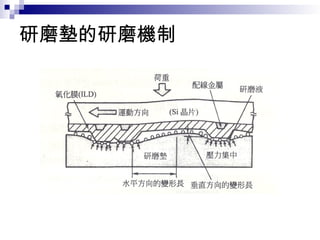

研磨墊的研磨機制

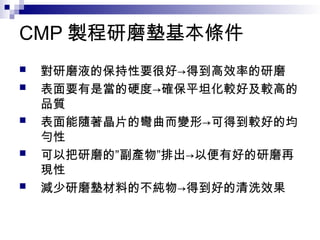

CMP 製程研磨墊基本條件
 對研磨液的保持性要很好→得到高效率的研磨
 表面要有是當的硬度→確保平坦化較好及較高的
品質
 表面能隨著晶片的彎曲而變形→可得到較好的均
勻性
 可以把研磨的”副產物”排出→以便有好的研磨再
現性
 減少研磨墊材料的不純物→得到好的清洗效果

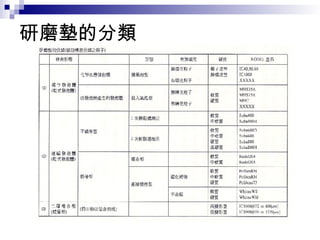

研磨墊的分類

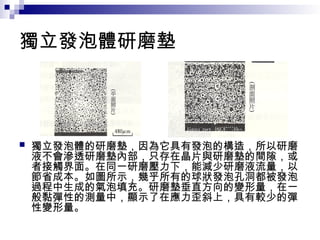

獨立發泡體研磨墊
 獨立發泡體的研磨墊,因為它具有發泡的構造,所以研磨
液不會滲透研磨墊內部,只存在晶片與研磨墊的間隙,或
者接觸界面。在同一研磨壓力下,能減少研磨液流量,以
節省成本。如圖所示,幾乎所有的球狀發泡孔洞都被發泡
過程中生成的氣泡填充。研磨墊垂直方向的變形量,在一
般黏彈性的測量中,顯示了在應力歪斜上,具有較少的彈
性變形量。

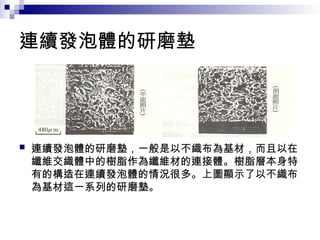

連續發泡體的研磨墊
 連續發泡體的研磨墊,一般是以不織布為基材,而且以在
纖維交織體中的樹脂作為纖維材的連接體。樹脂層本身特
有的構造在連續發泡體的情況很多。上圖顯示了以不織布
為基材這一系列的研磨墊。

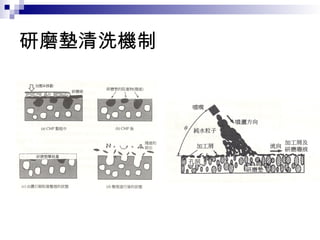

研磨墊清洗機制

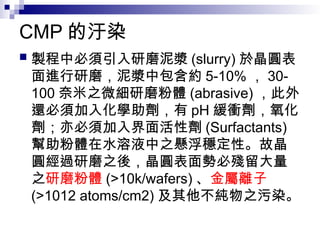

CMP 的汙染
 製程中必須引入研磨泥漿 (slurry) 於晶圓表
面進行研磨,泥漿中包含約 5-10% , 30-
100 奈米之微細研磨粉體 (abrasive) ,此外
還必須加入化學助劑,有 pH 緩衝劑,氧化
劑;亦必須加入界面活性劑 (Surfactants)
幫助粉體在水溶液中之懸浮穩定性。故晶
圓經過研磨之後,晶圓表面勢必殘留大量
之研磨粉體 (>10k/wafers) 、金屬離子
(>1012 atoms/cm2) 及其他不純物之污染。

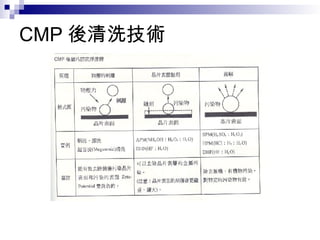

CMP 後清洗技術

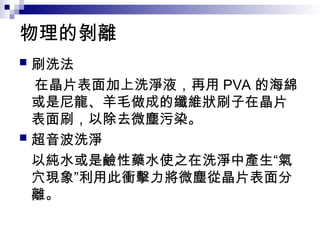

物理的剝離
 刷洗法
在晶片表面加上洗淨液,再用 PVA 的海綿
或是尼龍、羊毛做成的纖維狀刷子在晶片
表面刷,以除去微塵污染。
 超音波洗淨
以純水或是鹼性藥水使之在洗淨中產生“氣
穴現象”利用此衝擊力將微塵從晶片表面分
離。

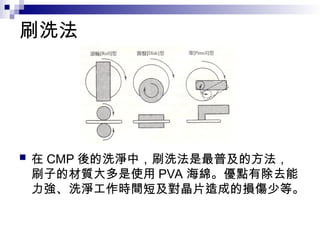

刷洗法
 在 CMP 後的洗淨中,刷洗法是最普及的方法,
刷子的材質大多是使用 PVA 海綿。優點有除去能
力強、洗淨工作時間短及對晶片造成的損傷少等。

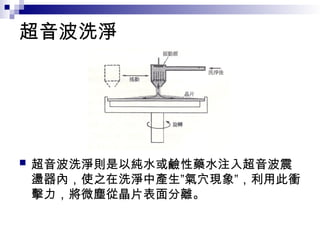

超音波洗淨
 超音波洗淨則是以純水或鹼性藥水注入超音波震
盪器內,使之在洗淨中產生”氣穴現象”,利用此衝
擊力,將微塵從晶片表面分離。

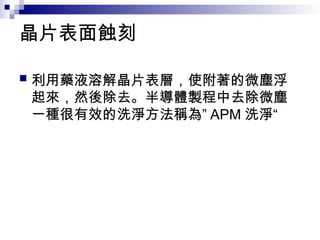

晶片表面蝕刻
 利用藥液溶解晶片表層,使附著的微塵浮
起來,然後除去。半導體製程中去除微塵
一種很有效的洗淨方法稱為” APM 洗淨“

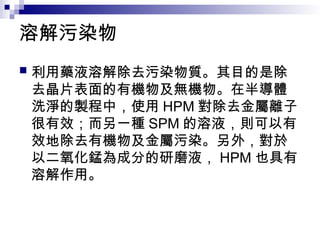

溶解污染物
 利用藥液溶解除去污染物質。其目的是除
去晶片表面的有機物及無機物。在半導體
洗淨的製程中,使用 HPM 對除去金屬離子
很有效;而另一種 SPM 的溶液,則可以有
效地除去有機物及金屬污染。另外,對於
以二氧化錳為成分的研磨液, HPM 也具有
溶解作用。

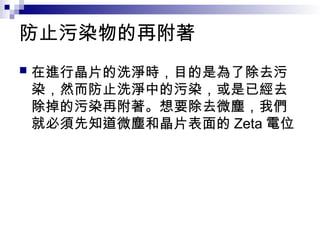

防止污染物的再附著
 在進行晶片的洗淨時,目的是為了除去污
染,然而防止洗淨中的污染,或是已經去
除掉的污染再附著。想要除去微塵,我們
就必須先知道微塵和晶片表面的 Zeta 電位
CMP 終點偵測
 在 CMP 製程中,要如何知道是否已經研磨
達到我們所要的厚度,所以研磨終點量測
也是一個不可或缺的技術,適用 CMP 平坦
化的 LSI 製程有種種的情況。各個情況其
研磨前與研磨終點時的狀態不同,決定終

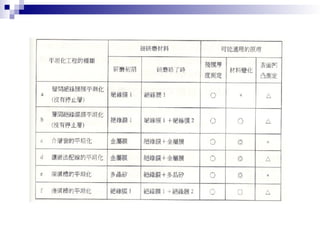

點時間所使用的量測技術也不同。下圖是
各種研磨平坦化工程其研磨前與研磨終點
時的結構剖面圖 。

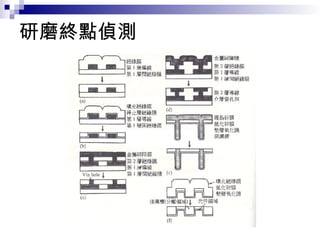

研磨終點偵測

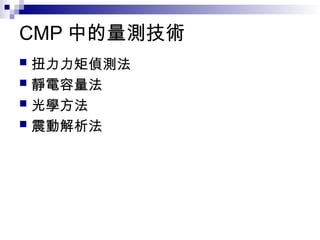

CMP 中的量測技術
 扭力力矩偵測法
 靜電容量法
 光學方法
 震動解析法

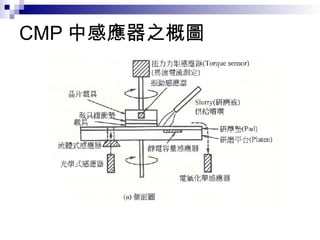

CMP 中感應器之概圖

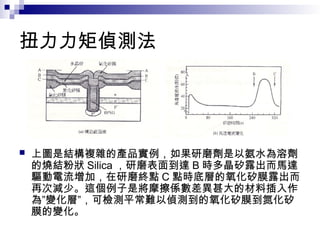

扭力力矩偵測法
 上圖是結構複雜的產品實例,如果研磨劑是以氨水為溶劑
的燒結粉狀 Silica ,研磨表面到達 B 時多晶矽露出而馬達
驅動電流增加,在研磨終點 C 點時底層的氧化矽膜露出而
再次減少。這個例子是將摩擦係數差異甚大的材料插入作
為”變化層”,可檢測平常難以偵測到的氧化矽膜到氮化矽
膜的變化。

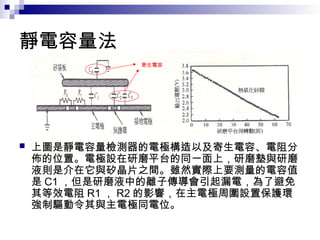

靜電容量法
 上圖是靜電容量檢測器的電極構造以及寄生電容、電阻分
佈的位置。電極設在研磨平台的同一面上,研磨墊與研磨
液則是介在它與矽晶片之間。雖然實際上要測量的電容值
是 C1 ,但是研磨液中的離子傳導會引起漏電,為了避免
其等效電阻 R1 , R2 的影響,在主電極周圍設置保護環
強制驅動令其與主電極同電位。
寄生電容

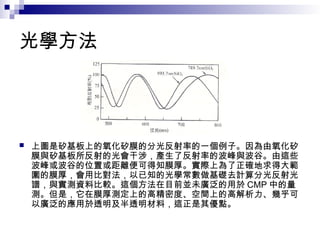

光學方法
 上圖是矽基板上的氧化矽膜的分光反射率的一個例子。因為由氧化矽
膜與矽基板所反射的光會干涉,產生了反射率的波峰與波谷。由這些
波峰或波谷的位置或距離便可得知膜厚。實際上為了正確地求得大範
圍的膜厚,會用比對法,以已知的光學常數做基礎去計算分光反射光
譜,與實測資料比較。這個方法在目前並未廣泛的用於 CMP 中的量
測。但是,它在膜厚測定上的高精密度、空間上的高解析力、幾乎可
以廣泛的應用於透明及半透明材料,這正是其優點。

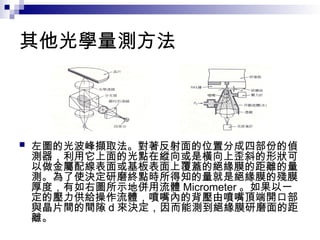

其他光學量測方法
 左圖的光波峰擷取法。對著反射面的位置分成四部份的偵
測器,利用它上面的光點在縱向或是橫向上歪斜的形狀可
以做金屬配線表面或基板表面上覆蓋的絕緣膜的距離的量
測。為了使決定研磨終點時所得知的量就是絕緣膜的殘膜
厚度,有如右圖所示地併用流體 Micrometer 。如果以一
定的壓力供給操作流體,噴嘴內的背壓由噴嘴頂端開口部
與晶片間的間隙 d 來決定,因而能測到絕緣膜研磨面的距
離。

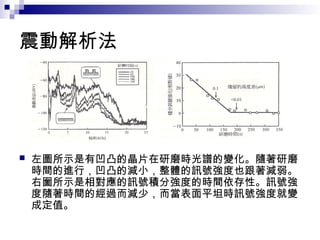

震動解析法
 左圖所示是有凹凸的晶片在研磨時光譜的變化。隨著研磨
時間的進行,凹凸的減小,整體的訊號強度也跟著減弱。
右圗所示是相對應的訊號積分強度的時間依存性。訊號強
度隨著時間的經過而減少,而當表面平坦時訊號強度就變
成定值。

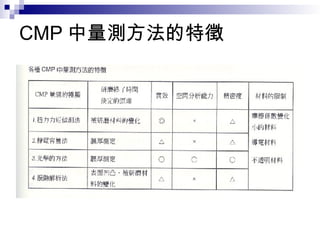

CMP 中量測方法的特徵

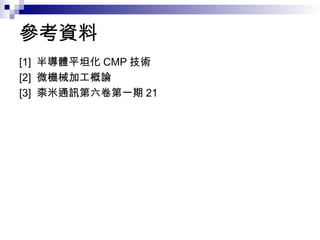

參考資料
[1] 半導體平坦化 CMP 技術
[2] 微機械加工概論
[3] 柰米通訊第六卷第一期 21
