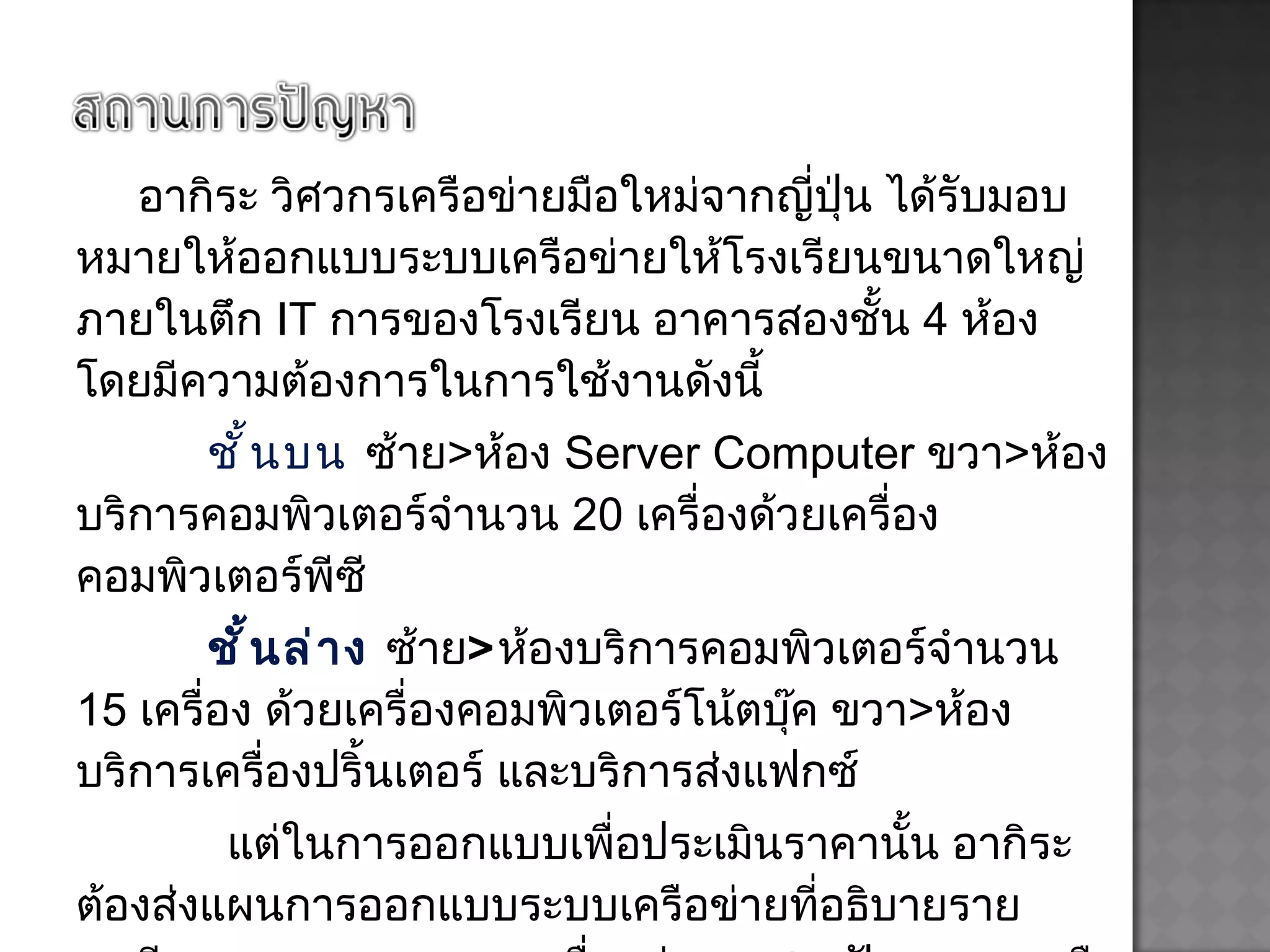

2. อากิระ วิศวกรเครือข่ายมือใหม่จากญี่ปุ่น ได้รับมอบหมายให้ออกแบบระบบเครือข่ายให้โรงเรียนขนาดใหญ่ ภายในตึก IT การของโรงเรียน อาคารสองชั้น 4 ห้อง โดยมีความต้องการในการใช้งานดังนี้ ชั้นบน ซ้าย > ห้อง Server Computer ขวา > ห้องบริการคอมพิวเตอร์จำนวน 20 เครื่องด้วยเครื่องคอมพิวเตอร์พีซี ชั้นล่าง ซ้าย > ห้องบริการคอมพิวเตอร์จำนวน 15 เครื่อง ด้วยเครื่องคอมพิวเตอร์โน้ตบุ๊ค ขวา > ห้องบริการเครื่องปริ้นเตอร์ และบริการส่งแฟกซ์ แต่ในการออกแบบเพื่อประเมินราคานั้น อากิระต้องส่งแผนการออกแบบระบบเครือข่ายที่อธิบายรายละเอียดตามมาตรฐานการเชื่อมต่อและสถาปัตยกรรมเครือข่าย ในฐานะ ที่นักศึกษามีความเชี่ยวชาญเรื่องระบบเครือข่าย อยากให้ช่วยอากิระทำภารกิจต่อไปนี้ ด้วย

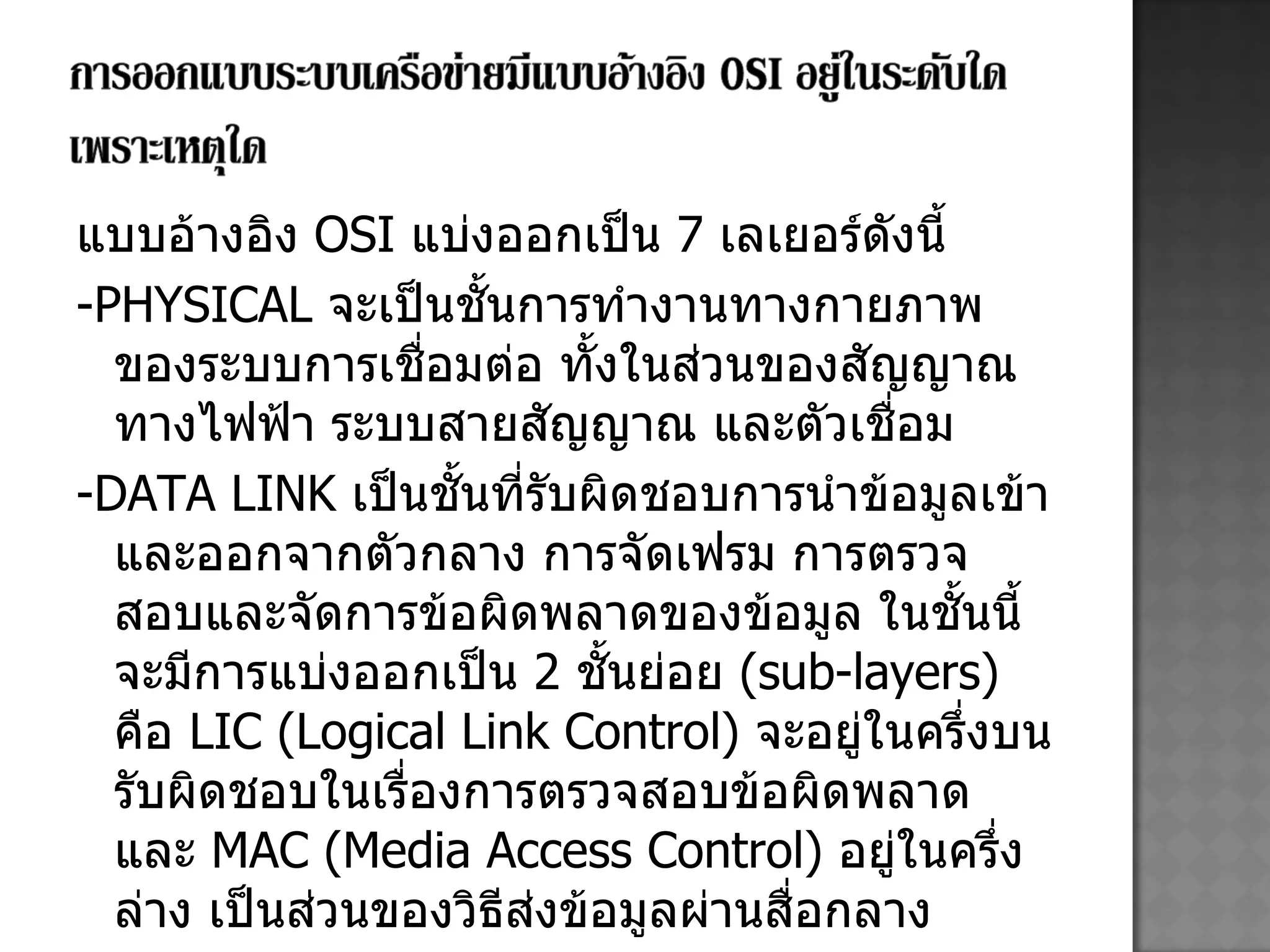

4. แบบอ้างอิง OSI แบ่งออกเป็น 7 เลเยอร์ดังนี้ -PHYSICAL จะเป็นชั้นการทำงานทางกายภาพของระบบการเชื่อมต่อ ทั้งในส่วนของสัญญาณทางไฟฟ้า ระบบสายสัญญาณ และตัวเชื่อม -DATA LINK เป็นชั้นที่รับผิดชอบการนำข้อมูลเข้าและออกจากตัวกลาง การจัดเฟรม การตรวจสอบและจัดการข้อผิดพลาดของข้อมูล ในชั้นนี้จะมีการแบ่งออกเป็น 2 ชั้นย่อย ( sub-layers) คือ LIC (Logical Link Control) จะอยู่ในครึ่งบน รับผิดชอบในเรื่องการตรวจสอบข้อผิดพลาด และ MAC (Media Access Control) อยู่ในครึ่งล่าง เป็นส่วนของวิธีส่งข้อมูลผ่านสื่อกลาง

5. -NETWORK เป็นชั้นที่ทำการตรวจสอบการส่งข้อมูลผ่านเครือข่าย เช่น เวลาที่ใช้ในการส่ง การส่งต่อ และการจัดการลำดับ ของข้อมูล -TRANSPORT เป็นชั้นที่รับผิดชอบการส่งถ่ายข้อมูลระหว่างจุด จะทำการตรวจสอบสามชั้นล่างว่ามีการทำงานที่ถูกต้อง และทำการส่งผ่านข้อมูลให้ชั้นที่สูงกว่า -SESSION รับผิดชอบการควบคุมการติดต่อและการประสานของข้อมูลที่ส่งผ่านระบบเครือข่าย เช่น การตรวจสอบลำดับก่อนหลังที่ถูกต้องของ Packet เป็นต้น

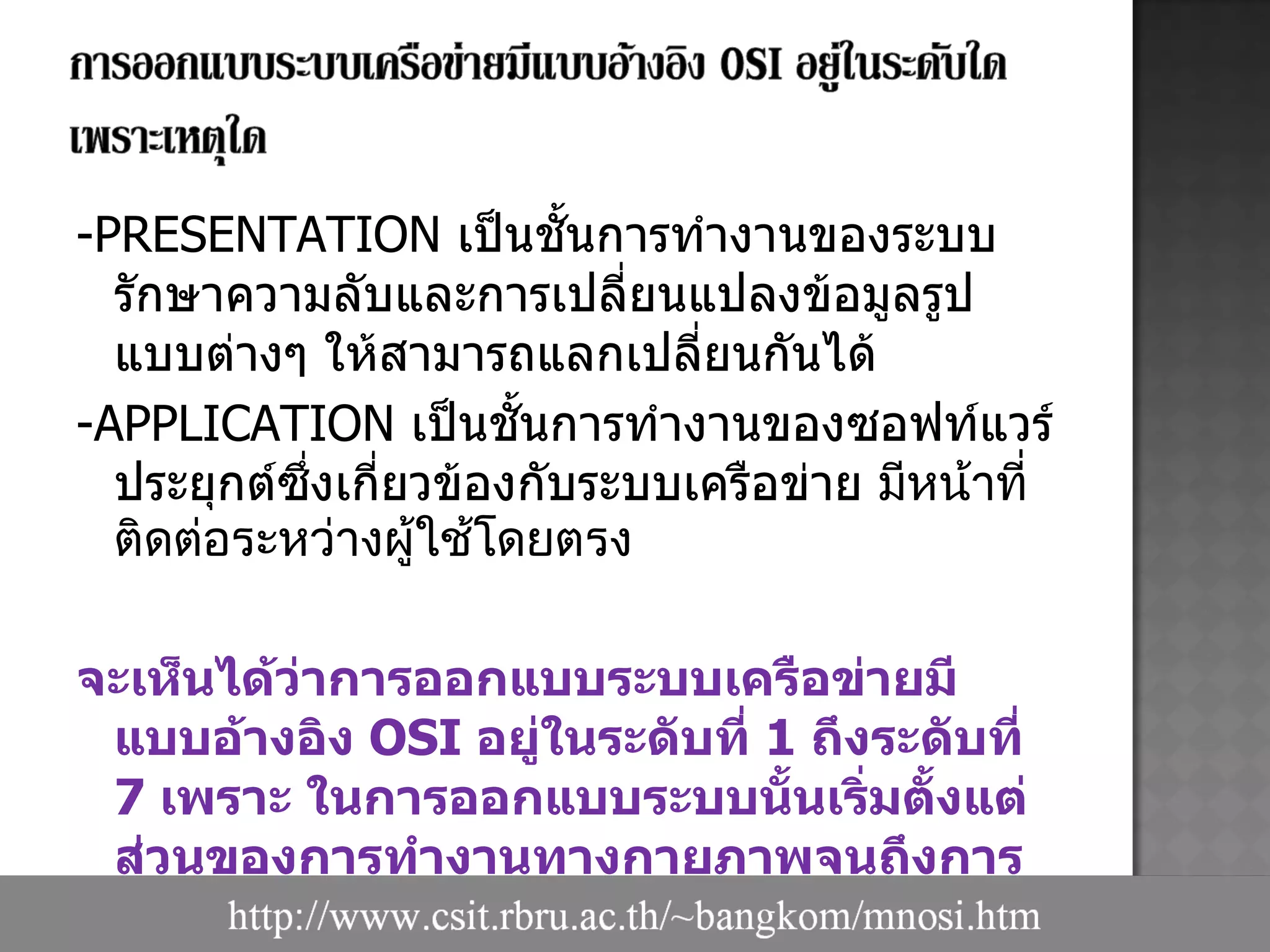

6. -PRESENTATION เป็นชั้นการทำงานของระบบรักษาความลับและการเปลี่ยนแปลงข้อมูลรูปแบบต่างๆ ให้สามารถแลกเปลี่ยนกันได้ -APPLICATION เป็นชั้นการทำงานของซอฟท์แวร์ประยุกต์ซึ่งเกี่ยวข้องกับระบบเครือข่าย มีหน้าที่ติดต่อระหว่างผู้ใช้โดยตรง จะเห็นได้ว่าการออกแบบระบบเครือข่ายมีแบบอ้างอิง OSI อยู่ในระดับที่ 1 ถึงระดับที่ 7 เพราะ ในการออกแบบระบบนั้นเริ่มตั้งแต่ส่วนของการทำงานทางกายภาพจนถึงการทำงานของซอฟท์แวร์

7. นายธนบัตร กองแก้ว 533050194-0 คอมพิวเตอร์ศึกษา ชั้นปีที่ 2
