Il documento presenta una gamma di macchine elevah per attività di picking, progettate per garantire sicurezza e maneggevolezza durante il lavoro in quota. Le nuove normative richiedono l'utilizzo di attrezzature più sicure rispetto alle scale tradizionali, e le piattaforme elevah rispondono a queste esigenze. Le macchine sono caratterizzate da design compatto, leggerezza e caratteristiche di sicurezza avanzate per ottimizzare la produttività nelle operazioni di magazzino e manutenzione.

1. 1
TUTTA LA SICUREZZA DI
LA MACCHINA CHE TI SOLLEVA
www.elevah.com

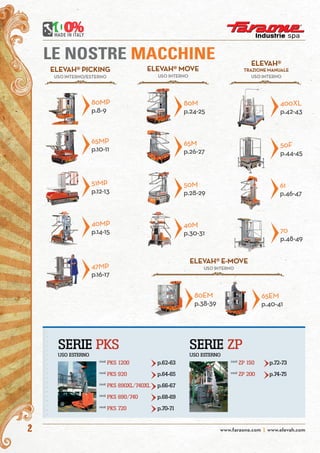

2. www.faraone.com | www.elevah.com2
LE NOSTRE MACCHINE
ELEVAH® PICKING
USO INTERNO/ESTERNO
ELEVAH® MOVE
USO INTERNO
ELEVAH® E-MOVE
USO INTERNO
ELEVAH®
TRAZIONE MANUALE
USO INTERNO
80MP
p.8-9
80M
p.24-25

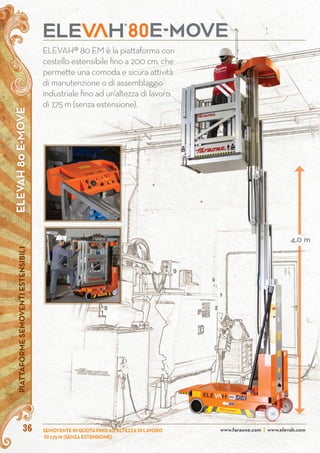

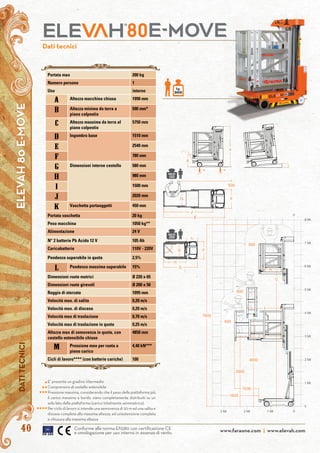

80EM
p.38-39

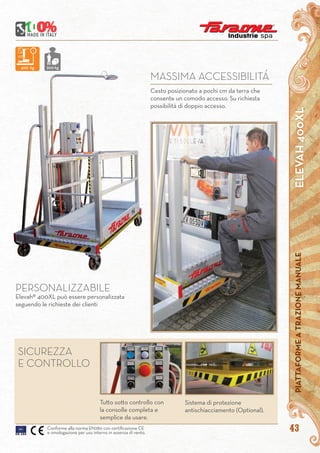

400XL
p.42-43
65MP
p.10-11

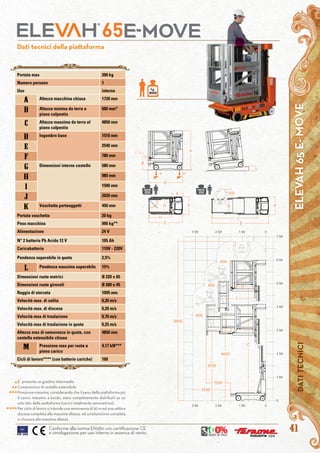

65EM
p.40-41
51MP
p.12-13

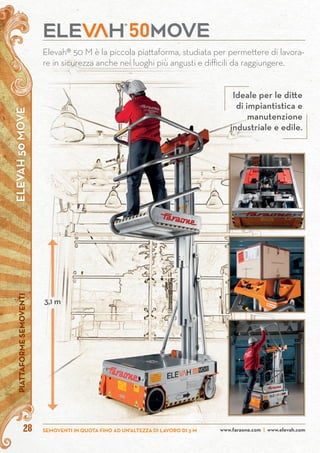

50M
p.28-29
40MP
p.14-15
47MP
p.16-17

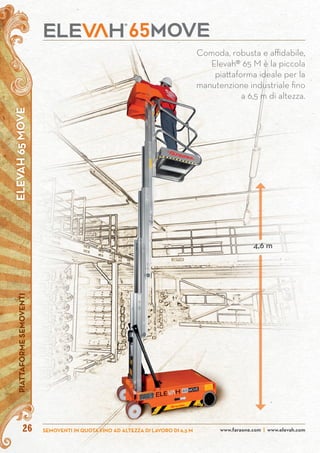

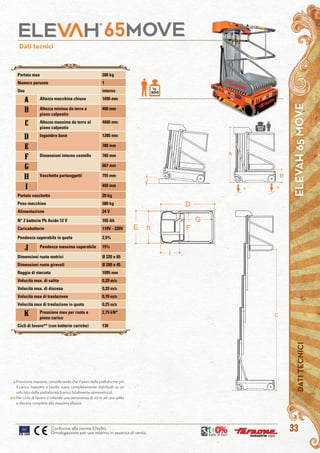

65M
p.26-27
70
p.48-49
61
p.46-47

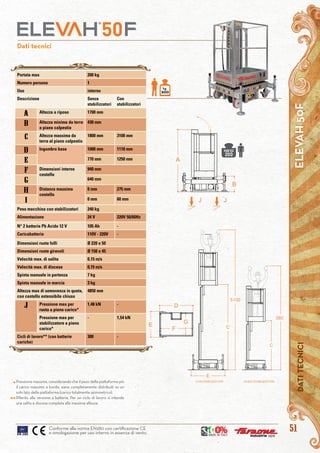

50F
p.44-45

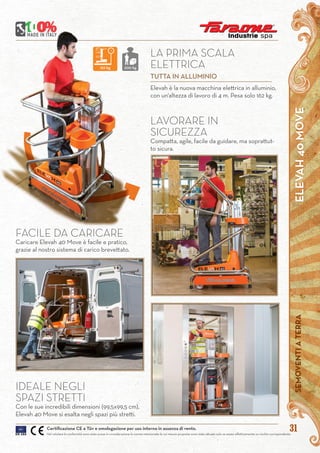

40M
p.30-31
SERIE PKS
USO ESTERNO
SERIE ZP
USO ESTERNO
mod.

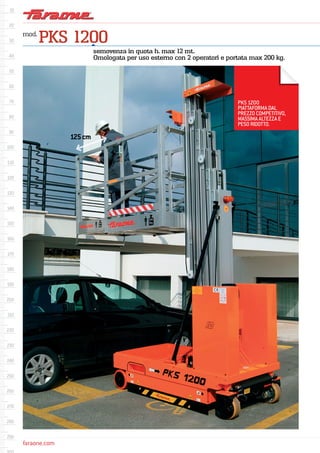

PKS 1200 p.62-63
mod.

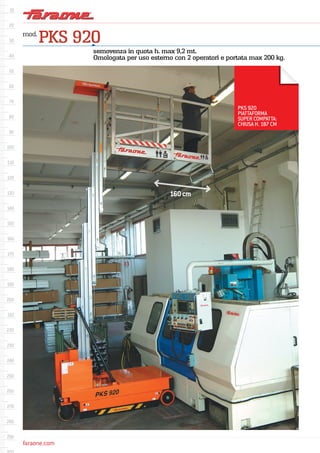

PKS 920 p.64-65
mod.

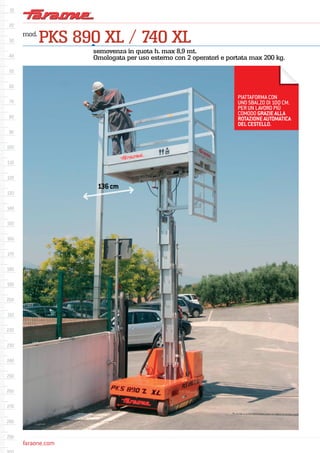

PKS 890XL/740XL p.66-67
mod.

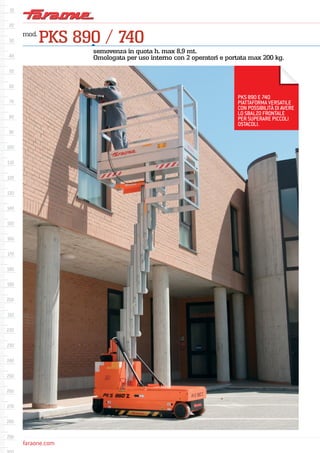

PKS 890/740 p.68-69
mod.
PKS 720 p.70-71
mod.

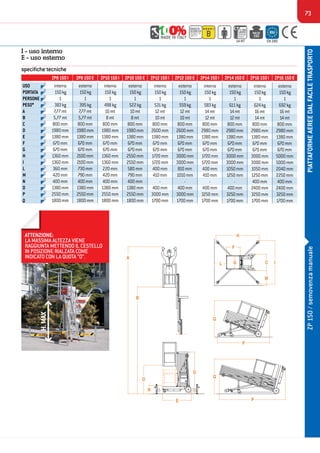

ZP 150 p.72-73
mod.

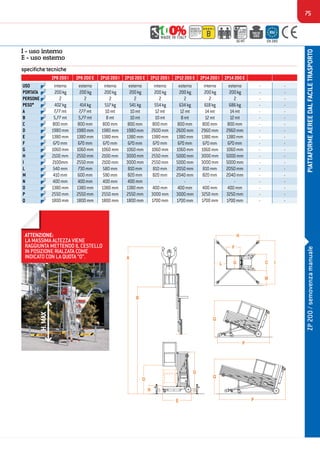

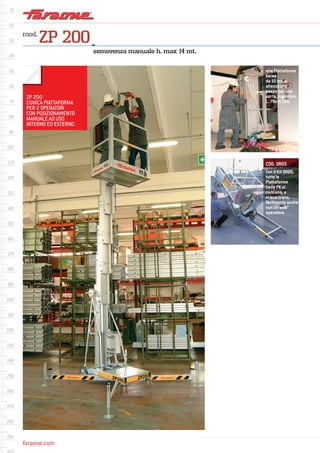

ZP 200 p.74-75

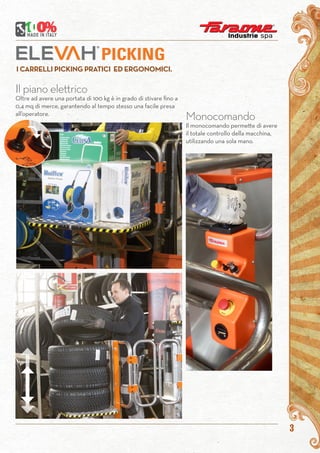

3. 3
Il piano elettrico
Oltre ad avere una portata di 100 kg è in grado di stivare fino a
0,4 mq di merce, garantendo al tempo stesso una facile presa
all’operatore.
I CARRELLI PICKING PRATICI ED ERGONOMICI.
Monocomando
Il monocomando permette di avere
il totale controllo della macchina,
utilizzando una sola mano.
PICKING

4. www.faraone.com | www.elevah.com4

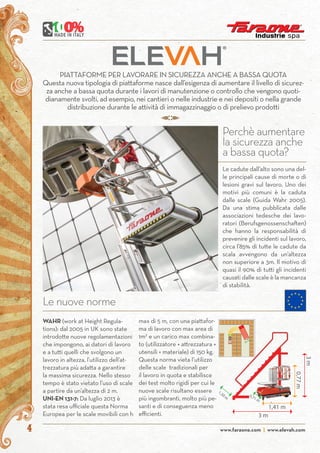

PIATTAFORME PER LAVORARE IN SICUREZZA ANCHE A BASSA QUOTA
Questa nuova tipologia di piattaforme nasce dall’esigenza di aumentare il livello di sicurez-
za anche a bassa quota durante i lavori di manutenzione o controllo che vengono quoti-
dianamente svolti, ad esempio, nei cantieri o nelle industrie e nei depositi o nella grande
distribuzione durante le attività di immagazzinaggio o di prelievo prodotti
Perchè aumentare
la sicurezza anche
a bassa quota?
Le cadute dall’alto sono una del-
le principali cause di morte o di
lesioni gravi sul lavoro. Uno dei
motivi più comuni è la caduta
dalle scale (Guida Wahr 2005).
Da una stima pubblicata dalle
associazioni tedesche dei lavo-
ratori (Berufsgenossenschaften)
che hanno la responsabilità di
prevenire gli incidenti sul lavoro,
circa l’85% di tutte le cadute da
scala avvengono da un’altezza
non superiore a 3m. Il motivo di
quasi il 90% di tutti gli incidenti
causati dalle scale è la mancanza
di stabilità.
Le nuove norme
WAHR (work at Height Regula-
tions): dal 2005 in UK sono state
introdotte nuove regolamentazioni
che impongono, ai datori di lavoro
e a tutti quelli che svolgono un
lavoro in altezza, l’utilizzo dell’at-
trezzatura più adatta a garantire
la massima sicurezza. Nello stesso
tempo è stato vietato l’uso di scale
a partire da un’altezza di 2 m.
UNI-EN 131-7: Da luglio 2013 è
stata resa ufficiale questa Norma
Europea per le scale movibili con h
1,41 m
3 m
0,77m
LARGHEZZA
130 m
3m
1,30 m 0,71 m
max di 5 m, con una piattafor-
ma di lavoro con max area di
1m2
e un carico max combina-
to (utilizzatore + attrezzatura +
utensili + materiale) di 150 kg.
Questa norma vieta l’utilizzo
delle scale tradizionali per
il lavoro in quota e stabilisce
dei test molto rigidi per cui le
nuove scale risultano essere
più ingombranti, molto più pe-
santi e di conseguenza meno
efficienti.

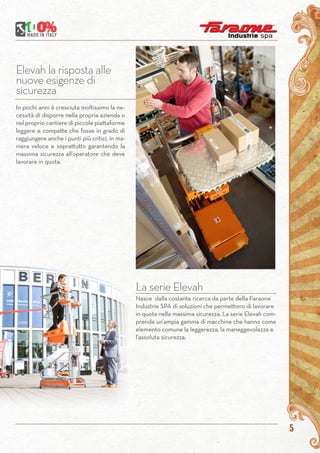

5. 5
Elevah la risposta alle
nuove esigenze di
sicurezza
In pochi anni è cresciuta moltissimo la ne-
cessità di disporre nella propria azienda o
nel proprio cantiere di piccole piattaforme
leggere e compatte che fosse in grado di
raggiungere anche i punti più critici, in ma-
niera veloce e soprattutto garantendo la
massima sicurezza all’operatore che deve
lavorare in quota.
La serie Elevah
Nasce dalla costante ricerca da parte della Faraone
Industrie SPA di soluzioni che permettono di lavorare
in quota nella massima sicurezza. La serie Elevah com-
prende un’ampia gamma di macchine che hanno come
elemento comune la leggerezza, la maneggevolezza e
l’assoluta sicurezza.

6. www.faraone.com | www.elevah.com6
Elevi la sicurezza
nella tua azienda
La serie Elevah si contraddistin-
gue per la grande attenzione che
viene data ad ogni singolo detta-
glio che possa far aumentare la
sicurezza dell’operatore.
Aumenti il
coefficiente di
protezione
Riducendo al massimo il
rischio di incidenti durante il
lavoro in quota.
PERNOILASICUREZZANONèUNDETTAGLIO
Blocco automatico del cestello
Sistema antiribaltamento
Controllo elettronico della pendenza
Sistema di frenata elettronico
Controllo Sovraccarico
Discesa di emergenza idraulica
SAFETY
FIRST

7. 7
Incrementi la
redditività
della tua
azienda
Avendo a disposizione
macchine rapide negli
spostamenti, maneggevoli
e accessoriate a seconda
delle attività da svolgere
in altezza (manutenzione,
controllo, prelievo mate-
riali).
Innalzi il livello di
prevenzione
Diminuendo sensibilmente il
pericolo di infortuni, grazie alle
postazioni di lavoro ergonomiche
che consentono all’utilizzatore
di lavorare senza sforzi
eccessivi e mantenendo una
corretta postura.
PREVENIREèMEGLIOCHECURARE
RISPARMITEMPO,FATICAEDENARO

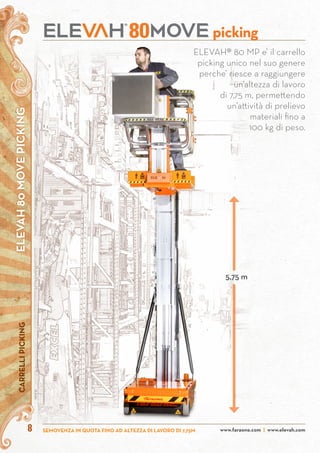

8. ELEVAH80MOVEPICKINGCARRELLIPICKING
www.faraone.com | www.elevah.comSEMOVENZA IN QUOTA FINO AD ALTEZZA DI LAVORO DI 7,75M8
picking80
ELEVAH® 80 MP e’ il carrello
picking unico nel suo genere
perche’ riesce a raggiungere
un’altezza di lavoro
di 7,75 m, permettendo
un’attività di prelievo
materiali fino a
100 kg di peso.
5,75 m

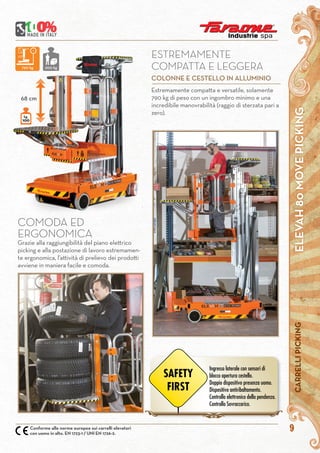

9. ELEVAH80MOVEPICKINGCARRELLIPICKING
9Conforme alle norme europee sui carrelli elevatori
con uomo in alto. EN 1723-1 / UNI EN 1726-2.
COMODA ED
ERGONOMICA
Grazie alla raggiungibilità del piano elettrico
picking e alla postazione di lavoro estremamen-
te ergonomica, l’attività di prelievo dei prodotti
avviene in maniera facile e comoda.
kg.
100
68 cm
Estremamente compatta e versatile, solamente
790 kg di peso con un ingombro minimo e una
incredibile manovrabilità (raggio di sterzata pari a
zero).
ESTREMAMENTE
COMPATTA E LEGGERA
COLONNE E CESTELLO IN ALLUMINIO
790 kg 200 kg
Ingresso laterale con sensori di
blocco apertura cestello.
Doppio dispositivo presenza uomo.
Dispositivo antiribaltamento.
Controllo elettronico della pendenza.
Controllo Sovraccarico.
SAFETY
FIRST

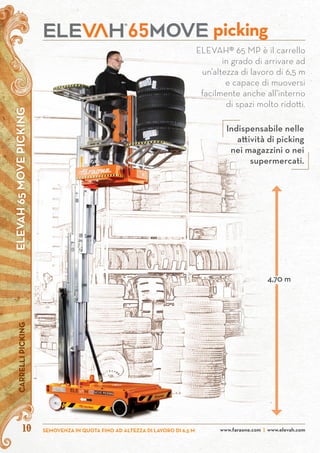

10. ELEVAH65MOVEPICKINGCARRELLIPICKING
10 www.faraone.com | www.elevah.comSEMOVENZA IN QUOTA FINO AD ALTEZZA DI LAVORO DI 6,5 M
ELEVAH® 65 MP è il carrello
in grado di arrivare ad
un’altezza di lavoro di 6,5 m
e capace di muoversi
facilmente anche all’interno
di spazi molto ridotti.
picking
4,70 m
Indispensabile nelle
attività di picking
nei magazzini o nei
supermercati.

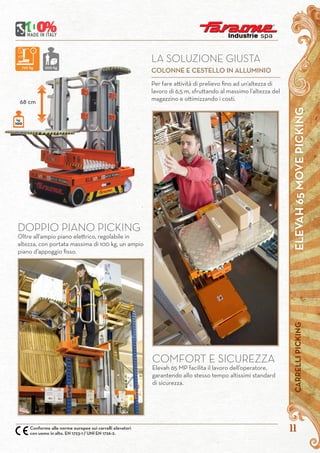

11. ELEVAH65MOVEPICKINGCARRELLIPICKING
11
Per fare attività di prelievo fino ad un’altezza di
lavoro di 6,5 m, sfruttando al massimo l’altezza del
magazzino e ottimizzando i costi.
LA SOLUZIONE GIUSTA
COLONNE E CESTELLO IN ALLUMINIO
Conforme alle norme europee sui carrelli elevatori
con uomo in alto. EN 1723-1 / UNI EN 1726-2.
kg.
100
DOPPIO PIANO PICKING
Oltre all’ampio piano elettrico, regolabile in
altezza, con portata massima di 100 kg, un ampio
piano d’appoggio fisso.
COMFORT E SICUREZZA
Elevah 65 MP facilita il lavoro dell’operatore,
garantendo allo stesso tempo altissimi standard
di sicurezza.
68 cm
720 kg 200 kg

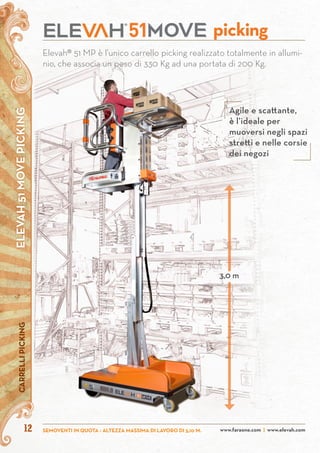

12. 12
ELEVAH51MOVEPICKINGCARRELLIPICKING
www.faraone.com | www.elevah.comSEMOVENTI IN QUOTA - ALTEZZA MASSIMA DI LAVORO DI 5,10 M.
Elevah® 51 MP è l’unico carrello picking realizzato totalmente in allumi-
nio, che associa un peso di 330 Kg ad una portata di 200 Kg.
picking
3,0 m
Agile e scattante,
è l’ideale per
muoversi negli spazi
stretti e nelle corsie
dei negozi

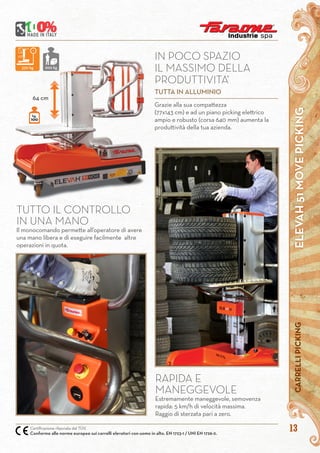

13. 13
ELEVAH51MOVEPICKINGCARRELLIPICKING
Certificazione rilasciata dal TÜV.
Conforme alle norme europee sui carrelli elevatori con uomo in alto. EN 1723-1 / UNI EN 1726-2.
Grazie alla sua compattezza
(77x143 cm) e ad un piano picking elettrico
ampio e robusto (corsa 640 mm) aumenta la
produttività della tua azienda.
IN POCO SPAZIO
IL MASSIMO DELLA
PRODUTTIVITA’
TUTTA IN ALLUMINIO
RAPIDA E
MANEGGEVOLE
Estremamente maneggevole, semovenza
rapida: 5 km/h di velocità massima.
Raggio di sterzata pari a zero.
TUTTO IL CONTROLLO
IN UNA MANO
Il monocomando permette all’operatore di avere
una mano libera e di eseguire facilmente altre
operazioni in quota.
64 cm
kg.
100
330 kg 200 kg

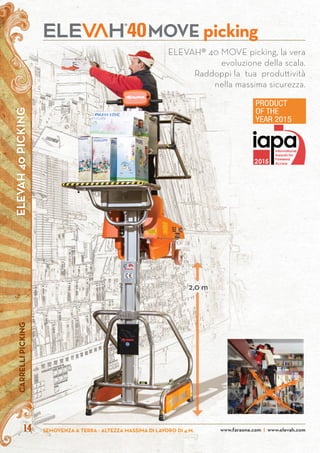

14. ELEVAH40PICKINGCARRELLIPICKING
SEMOVENZA A TERRA - ALTEZZA MASSIMA DI LAVORO DI 4 M. www.faraone.com | www.elevah.com14 www.faraone.com | www.elevah.com
ELEVAH® 40 MOVE picking, la vera
evoluzione della scala.
Raddoppi la tua produttività
nella massima sicurezza.
MOVE picking40
2,0 m

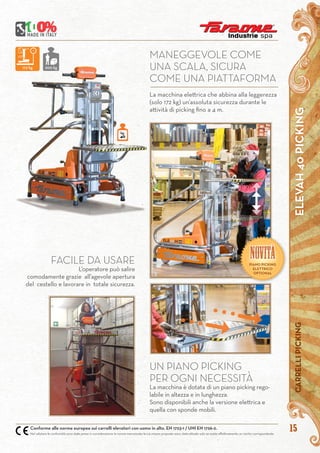

15. ELEVAH40PICKINGCARRELLIPICKING
15Conforme alle norme europee sui carrelli elevatori con uomo in alto. EN 1723-1 / UNI EN 1726-2.
Nel valutare le conformità sono state prese in considerazione le norme mensionate le cui misure proposte sono state attuate solo se esiste effettivamente un rischio corrispondente
La macchina elettrica che abbina alla leggerezza
(solo 172 kg) un’assoluta sicurezza durante le
attività di picking fino a 4 m.
MANEGGEVOLE COME
UNA SCALA, SICURA
COME UNA PIATTAFORMA
UN PIANO PICKING
PER OGNI NECESSITÀ
La macchina è dotata di un piano picking rego-
labile in altezza e in lunghezza.
Sono disponibili anche la versione elettrica e
quella con sponde mobili.
FACILE DA USARE
L’operatore può salire
comodamente grazie all’agevole apertura
del cestello e lavorare in totale sicurezza.
kg.
40
172 kg 200 kg
NOVITàPIANO PICKING
ELETTRICO
OPTIONAL

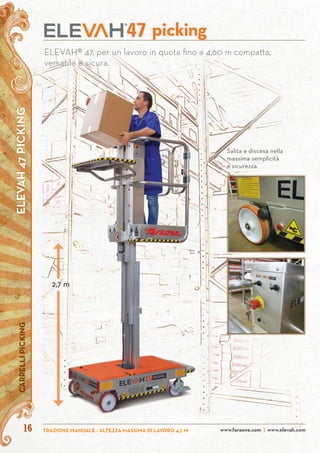

16. ELEVAH47PICKINGCARRELLIPICKING
www.faraone.com | www.elevah.comTRAZIONE MANUALE - ALTEZZA MASSIMA DI LAVORO 4,7 M16

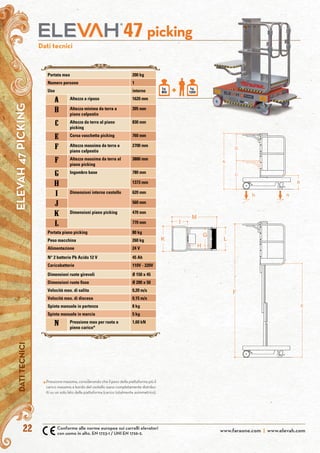

ELEVAH® 47, per un lavoro in quota fino a 4,60 m compatta,
versatile e sicura.
picking47
Salita e discesa nella
massima semplicità
e sicurezza.
2,7 m

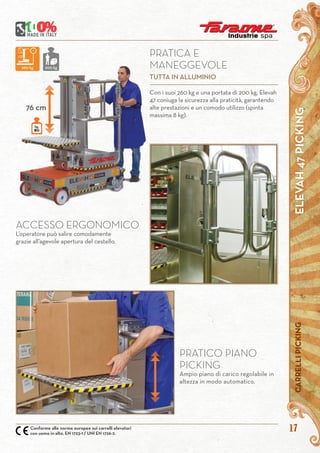

17. ELEVAH47PICKINGCARRELLIPICKING
17Conforme alle norme europee sui carrelli elevatori
con uomo in alto. EN 1723-1 / UNI EN 1726-2.
ACCESSO ERGONOMICO
L’operatore può salire comodamente
grazie all’agevole apertura del cestello.
Con i suoi 260 kg e una portata di 200 kg, Elevah
47 coniuga la sicurezza alla praticità, garantendo
alte prestazioni e un comodo utilizzo (spinta
massima 8 kg).
76 cm
PRATICO PIANO
PICKING
Ampio piano di carico regolabile in
altezza in modo automatico.
PRATICA E
MANEGGEVOLE
TUTTA IN ALLUMINIO
kg.
80
260 kg 200 kg

18. www.faraone.com | www.elevah.com18
Dati tecnici
+ kg.
100
kg.
100
MAXKG
100
MAXKG
100
ELEVAH80MOVEPICKINGDATITECNICI
picking
E’ presente un gradino intermedio.
Pressione massima, considerando che il peso della piattaforma più
il carico massimo a bordo, siano completamente distribuiti su un
solo lato della piattaforma (carico totalmente asimmetrico).
Per ciclo di lavoro si intende una semovenza di 20 m ed una salita
e discesa completa alla massima altezza, con regolazione del piano
di carico.
*
**
***
80
Conforme alle norme europee sui carrelli elevatori
con uomo in alto. EN 1723-1 / UNI EN 1726-2.
Portata max 200 kg
Numero persone 1
Uso interno
A Altezza macchina chiusa 1980 mm
b Altezza minima da terra a
piano calpestio
590 mm*
c Altezza massima da terra a
piano calpestio
5750 mm
d Ingombro base 1280 mm
e 1720 mm
f 780 mm
g Dimensioni interne cestello 550 mm
h 700 mm
i Piano picking 510 mm
j 720 mm
k Vaschetta portaoggetti 420 mm
l 720 mm
Portata vaschetta portaoggetti 20 kg
Peso macchina 790 kg
Alimentazione 24 V
N° 2 batterie Pb Acido 12 V 105 Ah
Caricabatterie 110V - 220V
Pendenza superaile in quota 2,5%
M Pendenza massima superabile 15% mm
Dimensioni ruote motrici Ø 220 x 65
Dimensioni ruote girevoli Ø 200 x 50
Raggio di sterzata 1095 mm
Velocità max. di salita 0,2 m/s
Velocità max. di discesa 0,2 m/s
Velocità max. di traslazione 0,7 m/s
Velocità max. di traslazione in quota 0,25 m/s
Altezza max. di semovenza in quota C=5750 mm
N Pressione max per ruota a
pieno carico
3,50 kN**
Cicli di lavoro *** (con batterie cariche) 130

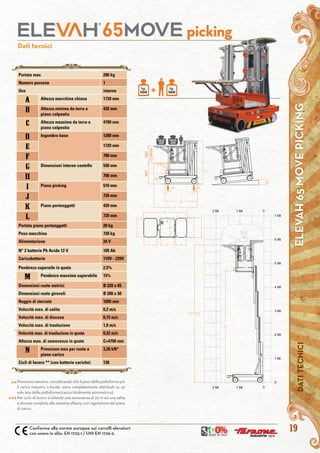

19. 19
Dati tecnici
+ kg.
100
kg.
100
MAXKG
100
MAXKG
100
picking
Pressione massima, considerando che il peso della piattaforma più
il carico massimo a bordo, siano completamente distribuiti su un
solo lato della piattaforma (carico totalmente asimmetrico).
Per ciclo di lavoro si intende una semovenza di 20 m ed una salita
e discesa completa alla massima altezza, con regolazione del piano
di carico.
**
***
ELEVAH65MOVEPICKINGDATITECNICI
Conforme alle norme europee sui carrelli elevatori
con uomo in alto. EN 1723-1 / UNI EN 1726-2.
Portata max 200 kg
Numero persone 1
Uso interno
A Altezza macchina chiusa 1720 mm
b Altezza minima da terra a
piano calpestio
420 mm
c Altezza massima da terra a
piano calpestio
4700 mm
d Ingombro base 1280 mm
e 1720 mm
f 780 mm
g Dimensioni interne cestello 550 mm
h 700 mm
i Piano picking 510 mm
j 720 mm
k Piano portaoggetti 420 mm
l 720 mm
Portata piano portaoggetti 20 kg
Peso macchina 720 kg
Alimentazione 24 V
N° 2 batterie Pb Acido 12 V 105 Ah
Caricabatterie 110V - 220V
Pendenza superaile in quota 2,5%
M Pendenza massima superabile 15%
Dimensioni ruote motrici Ø 220 x 65
Dimensioni ruote girevoli Ø 200 x 50
Raggio di sterzata 1095 mm
Velocità max. di salita 0,2 m/s
Velocità max. di discesa 0,15 m/s
Velocità max. di traslazione 1,0 m/s
Velocità max. di traslazione in quota 0,22 m/s
Altezza max. di semovenza in quota C=4700 mm
N Pressione max per ruota a
pieno carico
3,20 kN*
Cicli di lavoro ** (con batterie cariche) 130

20. www.faraone.com | www.elevah.com20

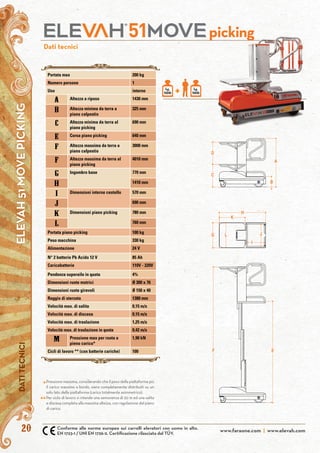

ELEVAH51MOVEPICKINGDATITECNICI
picking
Dati tecnici
EF
A
B
C
D
H
K
J
I
LG
+ kg.
100
kg.
100
Pressione massima, considerando che il peso della piattaforma più
il carico massimo a bordo, siano completamente distribuiti su un
solo lato della piattaforma (carico totalmente asimmetrico).
Per ciclo di lavoro si intende una semovenza di 20 m ed una salita
e discesa completa alla massima altezza, con regolazione del piano
di carico.
*
**
Portata max 200 kg
Numero persone 1
Uso interno
A Altezza a riposo 1430 mm
b Altezza minima da terra a
piano calpestio
325 mm
c Altezza minima da terra al
piano picking
690 mm
E Corsa piano picking 640 mm
F Altezza massima da terra a
piano calpestio
3000 mm
F Altezza massima da terra al
piano picking
4010 mm
G Ingombro base 770 mm
H 1410 mm
i Dimensioni interne cestello 570 mm
j 690 mm
k Dimensioni piano picking 780 mm
l 760 mm
Portata piano picking 100 kg
Peso macchina 330 kg
Alimentazione 24 V
N° 2 batterie Pb Acido 12 V 85 Ah
Caricabatterie 110V - 220V
Pendenza superaile in quota 4%
Dimensioni ruote motrici Ø 300 x 76
Dimensioni ruote girevoli Ø 150 x 40
Raggio di sterzata 1380 mm
Velocità max. di salita 0,15 m/s
Velocità max. di discesa 0,15 m/s
Velocità max. di traslazione 1,25 m/s
Velocità max. di traslazione in quota 0,42 m/s
M Pressione max per ruota a
pieno carico*
1,90 kN
Cicli di lavoro ** (con batterie cariche) 100
Conforme alle norme europee sui carrelli elevatori con uomo in alto.
EN 1723-1 / UNI EN 1726-2. Certificazione rilasciata dal TÜV.

21. 21

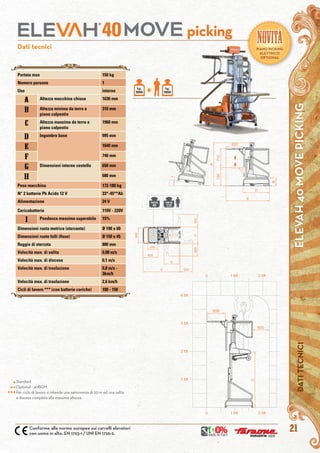

DATITECNICIELEVAH40MOVEPICKINGDATITECNICI
Dati tecnici
+ kg.
100
kg.
100
40 picking
Standard
Optional - 40BGM
Per ciclo di lavoro si intende una semovenza di 20 m ed una salita
e discesa completa alla massima altezza.
*
**
***
Portata max 150 kg
Numero persone 1
Uso interno
A Altezza macchina chiusa 1630 mm
b Altezza minima da terra a
piano calpestio
310 mm
c Altezza massima da terra a
piano calpestio
1960 mm
D Ingombro base 995 mm
E 1640 mm
F 740 mm
G Dimensioni interne cestello 650 mm
h 680 mm
Peso macchina 172-180 kg
N° 2 batterie Pb Acido 12 V 33*-45**Ah
Alimentazione 24 V
Caricabatterie 110V - 220V
i Pendenza massima superabile 15%
Dimensioni ruota motrice (sterzante) Ø 190 x 60
Dimensioni ruote folli (fisse) Ø 150 x 45
Raggio di sterzata 800 mm
Velocità max. di salita 0,08 m/s
Velocità max. di discesa 0,1 m/s
Velocità max. di traslazione 0,8 m/s -
3km/h
Velocità max. di traslazione 2,6 km/h
Cicli di lavoro *** (con batterie cariche) 100 - 150
Conforme alle norme europee sui carrelli elevatori
con uomo in alto. EN 1723-1 / UNI EN 1726-2.
MAXKG
110
MAXKG
40
MAXKG
110
MAXKG
40
MAXKG
110
MAXKG
40
NOVITàPIANO PICKING
ELETTRICO
OPTIONAL

22. www.faraone.com | www.elevah.com22
DATITECNICIELEVAH47PICKING
Dati tecnici
+ kg.
120
kg.
80
picking47
Conforme alle norme europee sui carrelli elevatori
con uomo in alto. EN 1723-1 / UNI EN 1726-2.
Pressione massima, considerando che il peso della piattaforma più il
carico massimo a bordo del cestello siano completamente distribu-
iti su un solo lato della piattaforma (carico totalmente asimmetrico).
*
Portata max 200 kg
Numero persone 1
Uso interno
A Altezza a riposo 1620 mm
b Altezza minima da terra a
piano calpestio
395 mm
c Altezza da terra al piano
picking
830 mm
E Corsa vaschetta picking 760 mm
F Altezza massima da terra a
piano calpestio
2700 mm
F Altezza massima da terra al
piano picking
3880 mm
G Ingombro base 780 mm
H 1373 mm
i Dimensioni interne cestello 620 mm
j 560 mm
k Dimensioni piano picking 470 mm
l 770 mm
Portata piano picking 80 kg
Peso macchina 260 kg
Alimentazione 24 V
N° 2 batterie Pb Acido 12 V 45 Ah
Caricabatterie 110V - 220V
Dimensioni ruote girevoli Ø 150 x 45
Dimensioni ruote fisse Ø 200 x 50
Velocità max. di salita 0,20 m/s
Velocità max. di discesa 0,15 m/s
Spinta manuale in partenza 8 kg
Spinta manuale in marcia 5 kg
N Pressione max per ruota a
pieno carico*
1,60 kN

23. 23

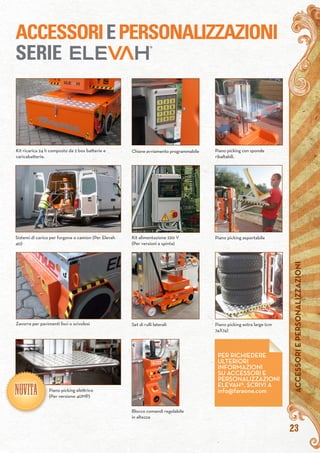

Kit ricarica 24 h composto da 2 box batterie e
caricabatterie.
Chiave avviamento programmabile
Blocco comandi regolabile
in altezza
Piano picking con sponde
ribaltabili.
Set di rulli laterali
Piano picking asportabileKit alimentazione 220 V
(Per versioni a spinta)
Piano picking extra large (cm
74X74)
Sistemi di carico per furgone o camion (Per Elevah
40)
Piano picking elettrico
(Per versione 40MP)
Zavorra per pavimenti lisci o scivolosi
ACCESSORIEPERSONALIZZAZIONI
SERIE
PER RICHIEDERE
ULTERIORI
INFORMAZIONI
SU ACCESSORI E
PERSONALIZZAZIONI
ELEVAH®, SCRIVI A
info@faraone.com
23
ACCESSORIEPERSONALIZZAZIONI
NOVITà

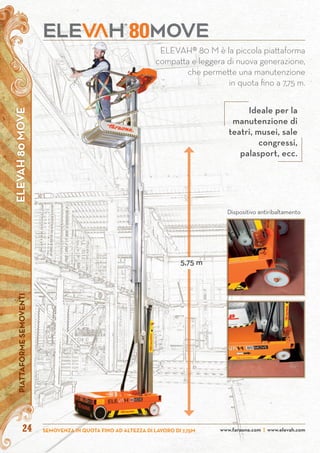

24. ELEVAH80MOVEPIATTAFORMESEMOVENTI
www.faraone.com | www.elevah.comSEMOVENZA IN QUOTA FINO AD ALTEZZA DI LAVORO DI 7,75M24
80
Dispositivo antiribaltamento
ELEVAH® 80 M è la piccola piattaforma
compatta e leggera di nuova generazione,
che permette una manutenzione
in quota fino a 7,75 m.
5,75 m
Ideale per la
manutenzione di
teatri, musei, sale
congressi,
palasport, ecc.

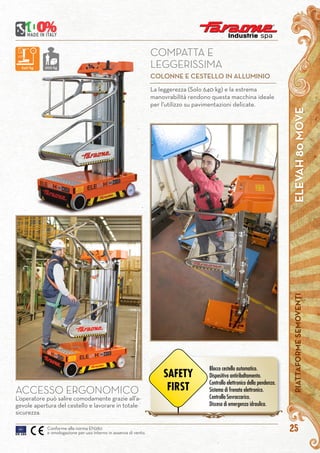

25. ELEVAH80MOVEPIATTAFORMESEMOVENTI
25Conforme alla norma EN280
e omologazione per uso interno in assenza di vento.
ACCESSO ERGONOMICO
L’operatore può salire comodamente grazie all’a-
gevole apertura del cestello e lavorare in totale
sicurezza.
La leggerezza (Solo 640 kg) e la estrema
manovrabilità rendono questa macchina ideale
per l’utilizzo su pavimentazioni delicate.
COMPATTA E
LEGGERISSIMA
COLONNE E CESTELLO IN ALLUMINIO
640 kg 200 kg
Blocco cestello automatico.
Dispositivo antiribaltamento.
Controllo elettronico della pendenza.
Sistema di frenata elettronico.
Controllo Sovraccarico.
Discesa di emergenza idraulica.
SAFETY
FIRST

26. ELEVAH65MOVEPIATTAFORMESEMOVENTI
www.faraone.com | www.elevah.comSEMOVENTI IN QUOTA FINO AD ALTEZZA DI LAVORO DI 6,5 M26
Comoda, robusta e affidabile,
Elevah® 65 M è la piccola
piattaforma ideale per la
manutenzione industriale fino
a 6,5 m di altezza.
4,6 m

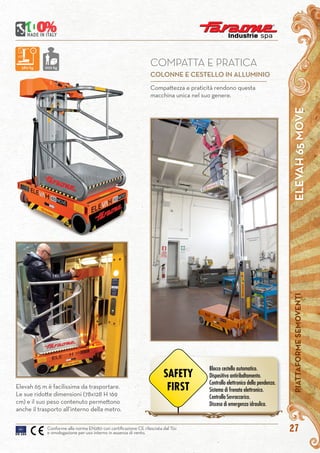

27. ELEVAH65MOVEPIATTAFORMESEMOVENTI
27Conforme alla norma EN280 con certificazione CE rilasciata dal Tüv
e omologazione per uso interno in assenza di vento.
Compattezza e praticità rendono questa
macchina unica nel suo genere.
COMPATTA E PRATICA
COLONNE E CESTELLO IN ALLUMINIO
Elevah 65 m è facilissima da trasportare.
Le sue ridotte dimensioni (78x128 H 169
cm) e il suo peso contenuto permettono
anche il trasporto all’interno della metro.
580 kg 200 kg
Blocco cestello automatico.
Dispositivo antiribaltamento.
Controllo elettronico della pendenza.
Sistema di frenata elettronico.
Controllo Sovraccarico.
Discesa di emergenza idraulica.
SAFETY
FIRST

28. ELEVAH50MOVEPIATTAFORMESEMOVENTI
www.faraone.com | www.elevah.comSEMOVENTI IN QUOTA FINO AD UN’ALTEZZA DI LAVORO DI 5 M28
Elevah® 50 M è la piccola piattaforma, studiata per permettere di lavora-
re in sicurezza anche nei luoghi più angusti e difficili da raggiungere.
3,1 m
Ideale per le ditte
di impiantistica e
manutenzione
industriale e edile.

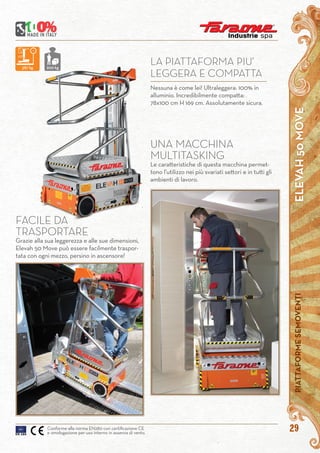

29. ELEVAH50MOVEPIATTAFORMESEMOVENTI
29Conforme alla norma EN280 con certificazione CE
e omologazione per uso interno in assenza di vento.
Nessuna è come lei! Ultraleggera: 100% in
alluminio. Incredibilmente compatta:
78x100 cm H 169 cm. Assolutamente sicura.
LA PIATTAFORMA PIU’
LEGGERA E COMPATTA
UNA MACCHINA
MULTITASKING
Le caratteristiche di questa macchina permet-
tono l’utilizzo nei più svariati settori e in tutti gli
ambienti di lavoro.
FACILE DA
TRASPORTARE
Grazie alla sua leggerezza e alle sue dimensioni,
Elevah 50 Move può essere facilmente traspor-
tata con ogni mezzo, persino in ascensore!
387 kg 200 kg

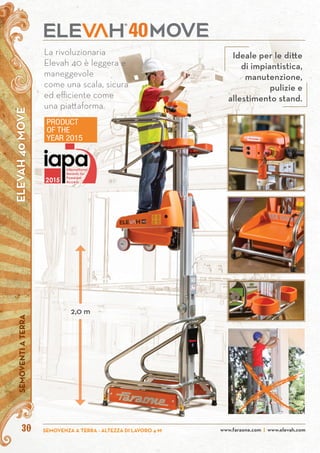

30. ELEVAH40MOVESEMOVENTIATERRA
www.faraone.com | www.elevah.comSEMOVENZA A TERRA - ALTEZZA DI LAVORO 4 M30
La rivoluzionaria
Elevah 40 è leggera e
maneggevole
come una scala, sicura
ed efficiente come
una piattaforma.
40
2,0 m
Ideale per le ditte
di impiantistica,
manutenzione,
pulizie e
allestimento stand.

31. ELEVAH40MOVESEMOVENTIATERRA
31
Elevah è la nuova macchina elettrica in alluminio,
con un’altezza di lavoro di 4 m. Pesa solo 162 kg.
LA PRIMA SCALA
ELETTRICA
TUTTA IN ALLUMINIO
Certificazione CE e Tüv e omologazione per uso interno in assenza di vento.
Nel valutare le conformità sono state prese in considerazione le norme mensionate le cui misure proposte sono state attuate solo se esiste effettivamente un rischio corrispondente
LAVORARE IN
SICUREZZA
Compatta, agile, facile da guidare, ma soprattut-
to sicura.
FACILE DA CARICARE
Caricare Elevah 40 Move è facile e pratico,
grazie al nostro sistema di carico brevettato.
IDEALE NEGLI
SPAZI STRETTI
Con le sue incredibili dimensioni (99,5x99,5 cm),
Elevah 40 Move si esalta negli spazi più stretti.
162 kg 200 kg

32. www.faraone.com | www.elevah.com32
ELEVAH80MOVEDATITECNICI
Conforme alle norme europee sui carrelli elevatori con uomo in alto
EN280 con certificazione CE e omologazione per uso
interno in assenza di vento.
kg.
200
80
C
0 Mt
1 Mt
2 Mt
3 Mt
4 Mt
5 Mt
6 Mt
7 Mt
8 Mt
0 Mt1 Mt2 Mt
B
D
G
F
I
EH
A
J
KK
Dati tecnici
Portata max 200 kg
Numero persone 1
Uso interno
A Altezza macchina chiusa 1990 mm
b Altezza minima da terra a
piano calpestio
590 mm
c Altezza massima da terra al
piano calpestio
5750 mm
d Ingombro base 1280 mm
e 780 mm
f Dimensioni interne cestello 760 mm
g 667 mm
h Vaschetta portaoggetti 755 mm
i 450 mm
Portata vaschetta 20 kg
Peso macchina 640 kg
Alimentazione 24 V
N° 2 batterie Pb Acido 12 V 105 Ah
Caricabatterie 110V - 220V
Pendenza superabile in quota 2,5%
j Pendenza massima superabile 15%
Dimensioni ruote motrici Ø 220 x 65
Dimensioni ruote girevoli Ø 200 x 50
Raggio di sterzata 1095 mm
Velocità max. di salita 0,20 m/s
Velocità max. di discesa 0,20 m/s
Velocità max di traslazione 0,70 m/s
Velocità max di traslazione in quota 0,25 m/s
k Pressione max per ruota a
pieno carico
2,95 kN*
Cicli di lavoro** (con batterie cariche) 130
Pressione massima, considerando che il peso della piattaforma più
il carico massimo a bordo, siano completamente distribuiti su un
solo lato della piattaforma (carico totalmente asimmetrico).
Per ciclo di lavoro si intende una semovenza di 20 m ed una salita
e discesa completa alla massima altezza.
*
**

33. 33
DATITECNICIELEVAH65MOVEDATITECNICI
Dati tecnici
MAXKG
200
kg.
200
Conforme alla norma EN280.
Omologazione per uso interno in assenza di vento.
Portata max 200 kg
Numero persone 1
Uso interno
A Altezza macchina chiusa 1690 mm
b Altezza minima da terra a
piano calpestio
400 mm
c Altezza massima da terra al
piano calpestio
4600 mm
d Ingombro base 1280 mm
e 780 mm
f Dimensioni interne cestello 760 mm
g 667 mm
h Vaschetta portaoggetti 755 mm
i 450 mm
Portata vaschetta 20 kg
Peso macchina 580 kg
Alimentazione 24 V
N° 2 batterie Pb Acido 12 V 105 Ah
Caricabatterie 110V - 220V
Pendenza superabile in quota 2,5%
j Pendenza massima superabile 15%
Dimensioni ruote motrici Ø 220 x 65
Dimensioni ruote girevoli Ø 200 x 45
Raggio di sterzata 1095 mm
Velocità max. di salita 0,20 m/s
Velocità max. di discesa 0,20 m/s
Velocità max di traslazione 0,70 m/s
Velocità max di traslazione in quota 0,25 m/s
k Pressione max per ruota a
pieno carico
2,75 kN*
Cicli di lavoro** (con batterie cariche) 130
Pressione massima, considerando che il peso della piattaforma più
il carico massimo a bordo, siano completamente distribuiti su un
solo lato della piattaforma (carico totalmente asimmetrico).
Per ciclo di lavoro si intende una semovenza di 20 m ed una salita
e discesa completa alla massima altezza.
*
**

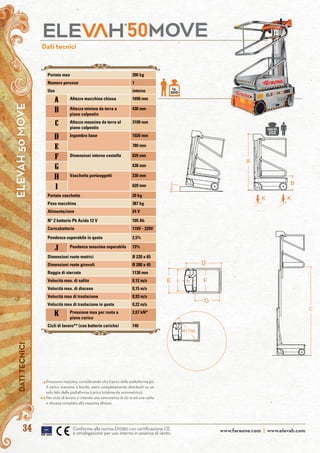

34. www.faraone.com | www.elevah.com34
ELEVAH50MOVEDATITECNICI
www.faraone.com | www.elevah.com
Dati tecnici
kg.
200
MAXKG
200
Conforme alla norma EN280 con certificazione CE
e omologazione per uso interno in assenza di vento.
Portata max 200 kg
Numero persone 1
Uso interno
A Altezza macchina chiusa 1690 mm
b Altezza minima da terra a
piano calpestio
430 mm
c Altezza massima da terra al
piano calpestio
3100 mm
D Ingombro base 1020 mm
E 780 mm
F Dimensioni interne cestello 620 mm
G 638 mm
H Vaschetta portaoggetti 230 mm
I 620 mm
Portata vaschetta 20 kg
Peso macchina 387 kg
Alimentazione 24 V
N° 2 batterie Pb Acido 12 V 105 Ah
Caricabatterie 110V - 220V
Pendenza superabile in quota 2,5%
j Pendenza massima superabile 13%
Dimensioni ruote motrici Ø 220 x 65
Dimensioni ruote girevoli Ø 200 x 45
Raggio di sterzata 1130 mm
Velocità max. di salita 0,12 m/s
Velocità max. di discesa 0,15 m/s
Velocità max di traslazione 0,93 m/s
Velocità max di traslazione in quota 0,22 m/s
k Pressione max per ruota a
pieno carico
2,07 kN*
Cicli di lavoro** (con batterie cariche) 140
Pressione massima, considerando che il peso della piattaforma più
il carico massimo a bordo, siano completamente distribuiti su un
solo lato della piattaforma (carico totalmente asimmetrico).
Per ciclo di lavoro si intende una semovenza di 20 m ed una salita
e discesa completa alla massima altezza.
*
**

35. 35
kg.
150
Dati tecnici
MAXKG
10
MAXKG
10
MAXKG
130MAXKG
10
MAXKG
10
MAXKG
130
MAXKG
10
MAXKG
10
MAXKG
130
40
ELEVAH40MOVEDATITECNICI
Certificazione CE e Tüv
e omologazione per uso interno in assenza di vento.
Portata max 150 kg
Numero persone 1
Uso interno
A Altezza macchina chiusa 1630 mm
b Altezza minima da terra a
piano calpestio
310 mm
c Altezza massima da terra al
piano calpestio
1960 mm
d Ingombro base 995 mm
e 995 mm
f 740 mm
g Dimensioni interne cestello 650 mm
h 680 mm
Peso macchina 162 - 170 kg
N° 2 batterie AGM 12 V 33*-45**Ah
Alimentazione 24 V
Caricabatterie 110V - 220V
i Pendenza massima superabile 15%
Dimensioni ruota motrice (sterzante) Ø 190 x 60
Dimensioni ruote folli (fisse) Ø 150 x 45
Raggio di sterzata 800 mm
Velocità max. di salita 0,10 m/s
Velocità max. di discesa 0,16 m/s
Velocità max di traslazione 1,3 m/s
Cicli di lavoro*** (con batterie cariche) 100 - 150
Standard
Optional - 40BGM
Per ciclo di lavoro si intende una
semovenza di 20 m ed una salita e
discesa completa alla massima altezza.
*
**
***

36. ELEVAH80E-MOVEPIATTAFORMESEMOVENTIESTENSIBILI
SEMOVENTE IN QUOTA FINO AD ALTEZZA DI LAVORO
DI 7,75 M (SENZA ESTENSIONE)
www.faraone.com | www.elevah.com36
ELEVAH® 80 EM è la piattaforma con
cestello estensibile fino a 200 cm, che
permette una comoda e sicura attività
di manutenzione o di assemblaggio
industriale fino ad un’altezza di lavoro
di 7,75 m (senza estensione).
4,0 m

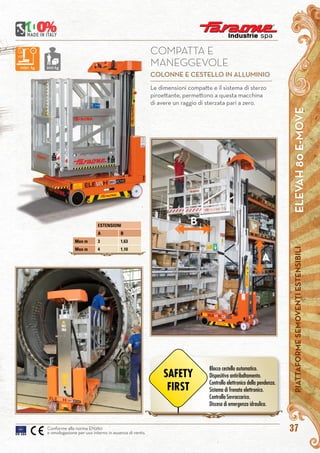

37. ELEVAH80E-MOVEPIATTAFORMESEMOVENTIESTENSIBILI
37Conforme alla norma EN280
e omologazione per uso interno in assenza di vento.
B
A
Le dimensioni compatte e il sistema di sterzo
piroettante, permettono a questa macchina
di avere un raggio di sterzata pari a zero.
COMPATTA E
MANEGGEVOLE
COLONNE E CESTELLO IN ALLUMINIO
1050 kg 200 kg
ESTENSIONI
A B
Max m 3 1,63
Max m 4 1,10
Blocco cestello automatico.
Dispositivo antiribaltamento.
Controllo elettronico della pendenza.
Sistema di frenata elettronico.
Controllo Sovraccarico.
Discesa di emergenza idraulica.
SAFETY
FIRST

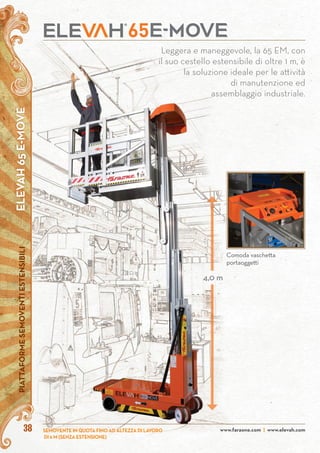

38. ELEVAH65E-MOVEPIATTAFORMESEMOVENTIESTENSIBILI
www.faraone.com | www.elevah.com38 SEMOVENTE IN QUOTA FINO AD ALTEZZA DI LAVORO
DI 6 M (SENZA ESTENSIONE)
Leggera e maneggevole, la 65 EM, con
il suo cestello estensibile di oltre 1 m, è
la soluzione ideale per le attività
di manutenzione ed
assemblaggio industriale.
4,0 m
Comoda vaschetta
portaoggetti

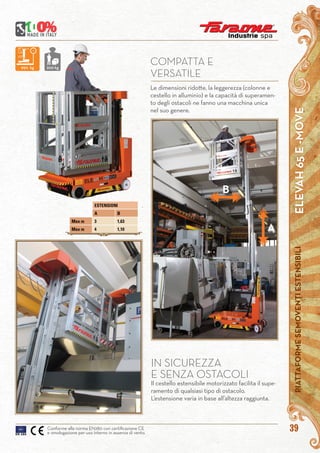

39. ELEVAH65E-MOVEPIATTAFORMESEMOVENTIESTENSIBILI
39Conforme alla norma EN280 con certificazione CE
e omologazione per uso interno in assenza di vento.
Le dimensioni ridotte, la leggerezza (colonne e
cestello in alluminio) e la capacità di superamen-
to degli ostacoli ne fanno una macchina unica
nel suo genere.
COMPATTA E
VERSATILE
990 kg 200 kg
IN SICUREZZA
E SENZA OSTACOLI
Il cestello estensibile motorizzato facilita il supe-
ramento di qualsiasi tipo di ostacolo.
L’estensione varia in base all’altezza raggiunta.
ESTENSIONI
A B
Max m 3 1,63
Max m 4 1,10
B
A

40. www.faraone.com | www.elevah.com40
ELEVAH80E-MOVEDATITECNICI
Dati tecnici
MAXKG
150
MAXKG
200
kg.
200
Conforme alla norma EN280 con certificazione CE
e omologazione per uso interno in assenza di vento.
Portata max 200 kg
Numero persone 1
Uso interno
A Altezza macchina chiusa 1990 mm
b Altezza minima da terra a
piano calpestio
590 mm*
c Altezza massima da terra al
piano calpestio
5750 mm
d Ingombro base 1510 mm
e 2540 mm
F 780 mm
G Dimensioni interne cestello 580 mm
H 980 mm
i 1500 mm
j 2020 mm
k Vaschetta portaoggetti 450 mm
Portata vaschetta 20 kg
Peso macchina 1050 kg**
Alimentazione 24 V
N° 2 batterie Pb Acido 12 V 105 Ah
Caricabatterie 110V - 220V
Pendenza superabile in quota 2,5%
l Pendenza massima superabile 15%
Dimensioni ruote motrici Ø 220 x 65
Dimensioni ruote girevoli Ø 200 x 50
Raggio di sterzata 1095 mm
Velocità max. di salita 0,20 m/s
Velocità max. di discesa 0,20 m/s
Velocità max di traslazione 0,70 m/s
Velocità max di traslazione in quota 0,25 m/s
Altezza max di semovenza in quota, con
cestello estensibile chiuso
4850 mm
m Pressione max per ruota a
pieno carico
4,40 kN***
Cicli di lavoro**** (con batterie cariche) 100
E’ presente un gradino intermedio
Comprensivo di cestello estensibile
Pressione massima, considerando che il peso della piattaforma più
il carico massimo a bordo, siano completamente distribuiti su un
solo lato della piattaforma (carico totalmente asimmetrico).
Per ciclo di lavoro si intende una semovenza di 20 m ed una salita e
discesa completa alla massima altezza, ed un’estensione completa
e chiusura alla massima altezza
*
**
***
****

41. 41
Dati tecnici della piattaforma
MAXKG
200
MAXKG
150
kg.
200
Conforme alla norma EN280 con certificazione CE
e omologazione per uso interno in assenza di vento.
ELEVAH65E-MOVEDATITECNICI
Portata max 200 kg
Numero persone 1
Uso interno
A Altezza macchina chiusa 1720 mm
b Altezza minima da terra a
piano calpestio
600 mm*
c Altezza massima da terra al
piano calpestio
4850 mm
d Ingombro base 1510 mm
e 2540 mm
F 780 mm
G Dimensioni interne cestello 580 mm
H 980 mm
i 1500 mm
j 2020 mm
k Vaschetta portaoggetti 450 mm
Portata vaschetta 20 kg
Peso macchina 990 kg**
Alimentazione 24 V
N° 2 batterie Pb Acido 12 V 105 Ah
Caricabatterie 110V - 220V
Pendenza superabile in quota 2,5%
l Pendenza massima superabile 15%
Dimensioni ruote motrici Ø 220 x 65
Dimensioni ruote girevoli Ø 200 x 45
Raggio di sterzata 1095 mm
Velocità max. di salita 0,20 m/s
Velocità max. di discesa 0,20 m/s
Velocità max di traslazione 0,70 m/s
Velocità max di traslazione in quota 0,25 m/s
Altezza max di semovenza in quota, con
cestello estensibile chiuso
4850 mm
m Pressione max per ruota a
pieno carico
4,17 kN***
Cicli di lavoro**** (con batterie cariche) 100
E’ presente un gradino intermedio
Comprensivo di cestello estensibile
Pressione massima, considerando che il peso della piattaforma più
il carico massimo a bordo, siano completamente distribuiti su un
solo lato della piattaforma (carico totalmente asimmetrico).
Per ciclo di lavoro si intende una semovenza di 20 m ed una salita e
discesa completa alla massima altezza, ed un’estensione completa
e chiusura alla massima altezza
*
**
***
****

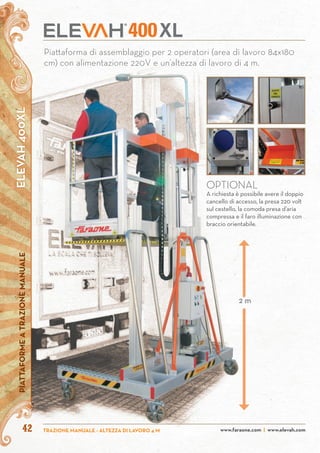

42. ELEVAH400XLPIATTAFORMEATRAZIONEMANUALE
www.faraone.com | www.elevah.comTRAZIONE MANUALE - ALTEZZA DI LAVORO 4 M42
Piattaforma di assemblaggio per 2 operatori (area di lavoro 84x180
cm) con alimentazione 220V e un’altezza di lavoro di 4 m.
OPTIONAL
A richiesta è possibile avere il doppio
cancello di accesso, la presa 220 volt
sul cestello, la comoda presa d’aria
compressa e il faro illuminazione con
braccio orientabile.
XL400
2 m

43. ELEVAH400XLPIATTAFORMEATRAZIONEMANUALE
43
SICUREZZA
E CONTROLLO
Sistema di protezione
antischiacciamento (Optional).
Tutto sotto controllo con
la consolle completa e
semplice da usare.
Conforme alla norma EN280 con certificazione CE
e omologazione per uso interno in assenza di vento.
PERSONALIZZABILE
Elevah® 400XL può essere personalizzata
seguendo le richieste dei clienti
Cesto posizionato a pochi cm da terra che
consente un comodo accesso. Su richiesta
possibilità di doppio accesso.
MASSIMA ACCESSIBILITÁ
400 kg 200 kg

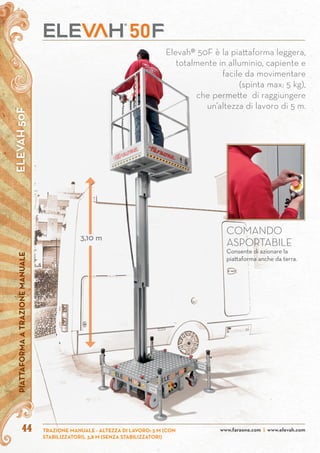

44. ELEVAH50FPIATTAFORMAATRAZIONEMANUALE
www.faraone.com | www.elevah.comTRAZIONE MANUALE - ALTEZZA DI LAVORO: 5 M (CON
STABILIZZATORI), 3,8 M (SENZA STABILIZZATORI)
44
Elevah® 50F è la piattaforma leggera,
totalmente in alluminio, capiente e
facile da movimentare
(spinta max: 5 kg),
che permette di raggiungere
un’altezza di lavoro di 5 m.
COMANDO
ASPORTABILE
Consente di azionare la
piattaforma anche da terra.
3,10 m

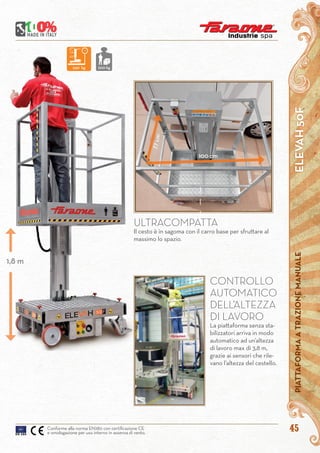

45. 45
ELEVAH50FPIATTAFORMAATRAZIONEMANUALE
Conforme alla norma EN280 con certificazione CE
e omologazione per uso interno in assenza di vento.
ULTRACOMPATTA
Il cesto è in sagoma con il carro base per sfruttare al
massimo lo spazio.
CONTROLLO
AUTOMATICO
DELL’ALTEZZA
DI LAVORO
La piattaforma senza sta-
bilizzatori arriva in modo
automatico ad un’altezza
di lavoro max di 3,8 m,
grazie ai sensori che rile-
vano l’altezza del cestello.
77cm 100 cm
240 kg 200 kg
1,8 m

46. 4646

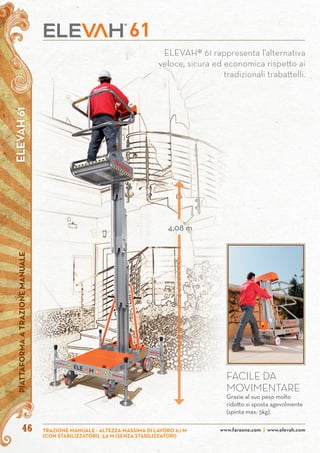

ELEVAH® 61 rappresenta l’alternativa
veloce, sicura ed economica rispetto ai
tradizionali trabattelli.
ELEVAH61PIATTAFORMAATRAZIONEMANUALE
www.faraone.com | www.elevah.comTRAZIONE MANUALE - ALTEZZA MASSIMA DI LAVORO 6,1 M
(CON STABILIZZATORI), 3,9 M (SENZA STABILIZZATORI)
4,08 m
FACILE DA
MOVIMENTARE
Grazie al suo peso molto
ridotto si sposta agevolmente
(spinta max: 5kg).

47. 4747

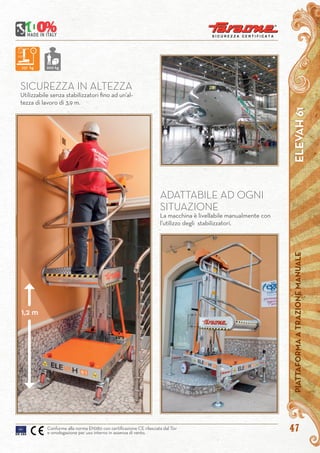

SICUREZZA IN ALTEZZA
Utilizzabile senza stabilizzatori fino ad un’al-
tezza di lavoro di 3,9 m.
ADATTABILE AD OGNI
SITUAZIONE
La macchina è livellabile manualmente con
l’utilizzo degli stabilizzatori.
ELEVAH61PIATTAFORMAATRAZIONEMANUALE
Conforme alla norma EN280 con certificazione CE rilasciata dal Tüv
e omologazione per uso interno in assenza di vento.
237 kg
237 kg 200 kg
1,2 m

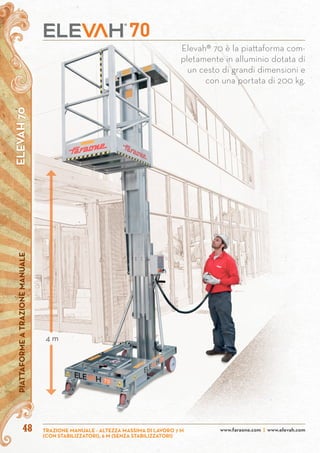

48. 4848
Elevah® 70 è la piattaforma com-
pletamente in alluminio dotata di
un cesto di grandi dimensioni e
con una portata di 200 kg.
ELEVAH70PIATTAFORMEATRAZIONEMANUALE
www.faraone.com | www.elevah.com
4 m
TRAZIONE MANUALE - ALTEZZA MASSIMA DI LAVORO 7 M
(CON STABILIZZATORI), 6 M (SENZA STABILIZZATORI)

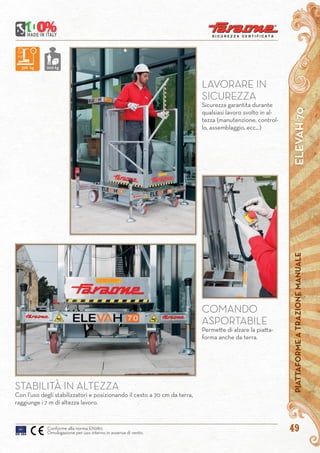

49. 4949
LAVORARE IN
SICUREZZA
Sicurezza garantita durante
qualsiasi lavoro svolto in al-
tezza (manutenzione, control-
lo, assemblaggio, ecc...)
STABILITÀ IN ALTEZZA
Con l’uso degli stabilizzatori e posizionando il cesto a 70 cm da terra,
raggiunge i 7 m di altezza lavoro.
ELEVAH70PIATTAFORMEATRAZIONEMANUALE
Conforme alla norma EN280.
Omologazione per uso interno in assenza di vento.
COMANDO
ASPORTABILE
Permette di alzare la piatta-
forma anche da terra.
398 kg 200 kg

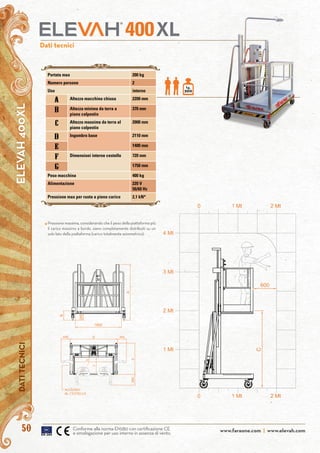

50. www.faraone.com | www.elevah.com50
ELEVAH400XLDATITECNICI
www.faraone.com | www.elevah.com
Dati tecnici
kg.
200
XL400
Conforme alla norma EN280 con certificazione CE
e omologazione per uso interno in assenza di vento.
Portata max 200 kg
Numero persone 2
Uso interno
A Altezza macchina chiusa 2200 mm
b Altezza minima da terra a
piano calpestio
370 mm
c Altezza massima da terra al
piano calpestio
2000 mm
d Ingombro base 2110 mm
e 1400 mm
f Dimensioni interne cestello 720 mm
g 1750 mm
Peso macchina 400 kg
Alimentazione 220 V
50/60 Hz
Pressione max per ruota a pieno carico 2,1 kN*
Pressione massima, considerando che il peso della piattaforma più
il carico massimo a bordo, siano completamente distribuiti su un
solo lato della piattaforma (carico totalmente asimmetrico).
*

51. 51
Dati tecnici
kg.
200
MAXKG
200
ELEVAH50FDATITECNICI
Conforme alla norma EN280 con certificazione CE
e omologazione per uso interno in assenza di vento.
Portata max 200 kg
Numero persone 1
Uso interno
Descrizione Senza
stabilizzatori
Con
stabilizzatori
A Altezza a riposo 1700 mm
b Altezza minima da terra
a piano calpestio
430 mm
c Altezza massima da
terra al piano calpestio
1800 mm 3100 mm
d Ingombro base 1000 mm 1110 mm
e 770 mm 1250 mm
f Dimensioni interne
cestello
940 mm
g 640 mm
h Distanza massima
cestello
0 mm 275 mm
i 0 mm 60 mm
Peso macchina con stabilizzatori 240 kg
Alimentazione 24 V 220V 50/60Hz
N° 2 batterie Pb Acido 12 V 105 Ah -
Caricabatterie 110V - 220V -
Dimensioni ruote folli Ø 220 x 50
Dimensioni ruote girevoli Ø 150 x 45
Velocità max. di salita 0,15 m/s
Velocità max. di discesa 0,15 m/s
Spinta manuale in partenza 7 kg
Spinta manuale in marcia 3 kg
Altezza max di semovenza in quota,
con cestello estensibile chiuso
4850 mm
J Pressione max per
ruota a pieno carico*
1,48 kN -
Pressione max per
stabilizzatore a pieno
carico*
- 1,54 kN
Cicli di lavoro** (con batterie
cariche)
300 -
Pressione massima, considerando che il peso della piattaforma più
il carico massimo a bordo, siano completamente distribuiti su un
solo lato della piattaforma (carico totalmente asimmetrico).
Riferito alla versione a batterie. Per un ciclo di lavoro si intende
una salita e discesa completa alla massima altezza.
*
**

52. www.faraone.com | www.elevah.com52 www.faraone.com | www.elevah.com42

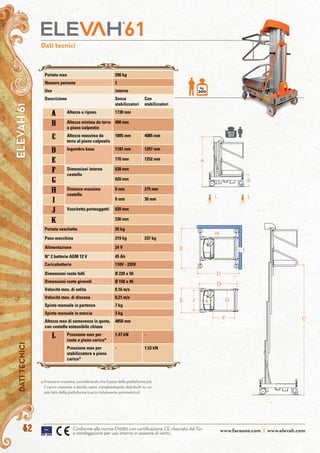

ELEVAH61DATITECNICI
Dati tecnici
kg.
200
MAXKG
200
MAXKG
200
Conforme alla norma EN280 con certificazione CE rilasciata dal Tüv
e omologazione per uso interno in assenza di vento.
Portata max 200 kg
Numero persone 1
Uso interno
Descrizione Senza
stabilizzatori
Con
stabilizzatori
A Altezza a riposo 1730 mm
b Altezza minima da terra
a piano calpestio
400 mm
c Altezza massima da
terra al piano calpestio
1895 mm 4085 mm
d Ingombro base 1187 mm 1297 mm
e 770 mm 1252 mm
f Dimensioni interne
cestello
638 mm
g 620 mm
h Distanza massima
cestello
0 mm 275 mm
i 0 mm 30 mm
j Vaschetta portaoggetti 620 mm
k 230 mm
Portata vaschetta 20 kg
Peso macchina 219 kg 237 kg
Alimentazione 24 V
N° 2 batterie AGM 12 V 45 Ah
Caricabatterie 110V - 220V
Dimensioni ruote folli Ø 220 x 50
Dimensioni ruote girevoli Ø 150 x 45
Velocità max. di salita 0,16 m/s
Velocità max. di discesa 0,21 m/s
Spinta manuale in partenza 7 kg
Spinta manuale in marcia 3 kg
Altezza max di semovenza in quota,
con cestello estensibile chiuso
4850 mm
l Pressione max per
ruota a pieno carico*
1,47 kN -
Pressione max per
stabilizzatore a pieno
carico*
- 1,53 kN
Pressione massima, considerando che il peso della piattaforma più
il carico massimo a bordo, siano completamente distribuiti su un
solo lato della piattaforma (carico totalmente asimmetrico).
*

53. 53

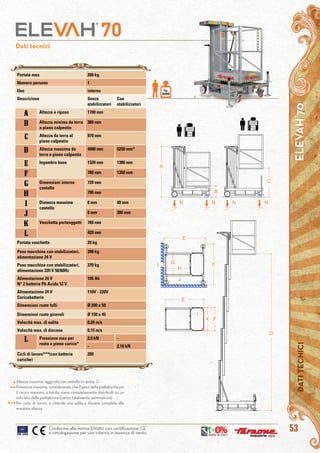

ELEVAH70DATITECNICI
Dati tecnici
kg.
200
Conforme alla norma EN280 con certificazione CE
e omologazione per uso interno in assenza di vento.
Portata max 200 kg
Numero persone 1
Uso interno
Descrizione Senza
stabilizzatori
Con
stabilizzatori
A Altezza a riposo 1700 mm
b Altezza minima da terra
a piano calpestio
380 mm
c Altezza da terra al
piano calpestio
970 mm
d Altezza massima da
terra a piano calpestio
4000 mm 5250 mm*
e Ingombro base 1320 mm 1380 mm
f 780 mm 1350 mm
g Dimensioni interne
cestello
720 mm
h 790 mm
i Distanza massima
cestello
0 mm 40 mm
j 0 mm 300 mm
k Vaschetta portaoggetti 760 mm
L 420 mm
Portata vaschetta 20 kg
Peso macchina con stabilizzatori,
alimentazione 24 V
398 kg
Peso macchina con stabilizzatori,
alimentazione 220 V 50/60Hz
370 kg
Alimentazione 24 V
N° 2 batterie Pb Acido 12 V
105 Ah
Alimentazione 24 V
Caricabatterie
110V - 220V
Dimensioni ruote folli Ø 200 x 50
Dimensioni ruote girevoli Ø 150 x 45
Velocità max. di salita 0,20 m/s
Velocità max. di discesa 0,15 m/s
l Pressione max per
ruota a pieno carico*
2,0 kN -
- 2,10 kN
Cicli di lavoro***(con batterie
cariche)
200
Altezza massima raggiunta con cestello in quota -C-
Pressione massima, considerando che il peso della piattaforma più
il carico massimo a bordo, siano completamente distribuiti su un
solo lato della piattaforma (carico totalmente asimmetrico).
Per ciclo di lavoro si intende una salita e discesa completa alla
massima altezza
*
**
***

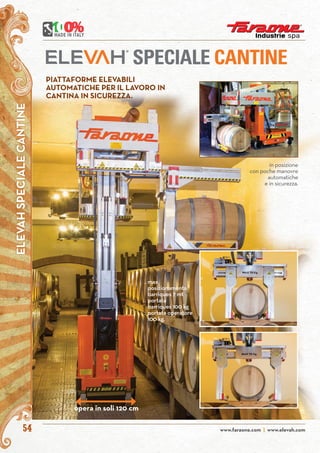

54. www.faraone.com | www.elevah.com54
SPECIALE CANTINE
. max
posizionamento
barriques 7 mt
. portata
barriques 100 kg
. portata operatore
100 kg.
PIATTAFORME ELEVABILI
AUTOMATICHE PER IL LAVORO IN
CANTINA IN SICUREZZA.
opera in soli 120 cm
ELEVAHSPECIALECANTINE
in posizione
con poche manovre
automatiche
e in sicurezza.

55. 55

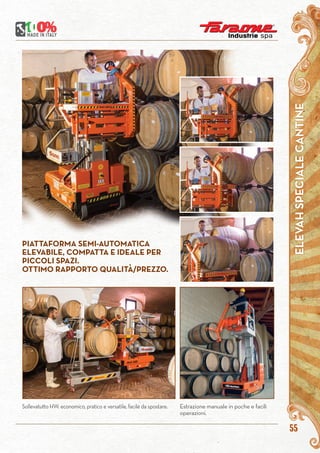

Sollevatutto HW: economico, pratico e versatile, facile da spostare. Estrazione manuale in poche e facili
operazioni.
PIATTAFORMA SEMI-AUTOMATICA
ELEVABILE, COMPATTA E IDEALE PER
PICCOLI SPAZI.
OTTIMO RAPPORTO QUALITÀ/PREZZO.
ELEVAHSPECIALECANTINE

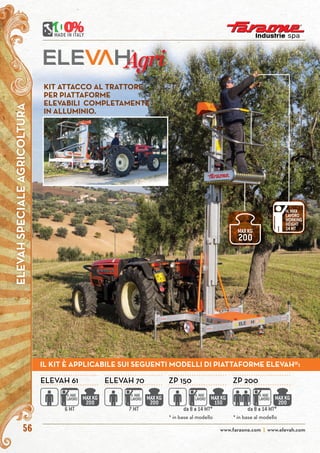

56. www.faraone.com | www.elevah.com56
Agri
* in base al modello * in base al modello
ELEVAH 61 ELEVAH 70 ZP 150 ZP 200
MAXKG
200
H.MAX
LAVORO
6 MT
MAXKG
200
H.MAX
LAVORO
7 MT
MAXKG
150
H.MAX
LAVORO
da 8 a 14 MT*
MAXKG
200
H.MAX
LAVORO
da 8 a 14 MT*
KIT ATTACCO AL TRATTORE
PER PIATTAFORME
ELEVABILI COMPLETAMENTE
IN ALLUMINIO.
H.MAX
LAVORO
WORKING
HEIGHT
14MT
MAXKG
200
ELEVAHSPECIALEAGRICOLTURA
IL KIT È APPLICABILE SUI SEGUENTI MODELLI DI PIATTAFORME ELEVAH®:

57. 57
ELEVAHATEX
ATEX
PIATTAFORMA SEMOVENTE CERTIFICATA ATEX
ALIMENTATA
AD ARIA COMPRESSA
Semovenza in quota fino ad un’altezza lavoro di 5 m.

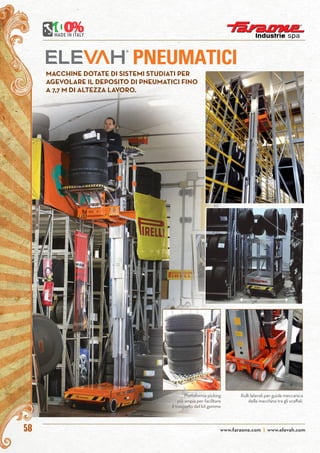

58. www.faraone.com | www.elevah.com58
PNEUMATICI
MACCHINE DOTATE DI SISTEMI STUDIATI PER
AGEVOLARE IL DEPOSITO DI PNEUMATICI FINO
A 7,7 M DI ALTEZZA LAVORO.
Rulli laterali per guida meccanica
della macchina tra gli scaffali.
Piattaforma picking
più ampia per facilitare
il trasporto del kit gomme

59. 59
SPECIALE GOMME
MACCHINA SPECIALE CON DOPPIO
TOOL PER LA PRESA A TERRA E
L’IMMAGAZZINAGGIO DEL KIT DI
PNEUMATICI
Sistema di ribaltamento gomme tipo FLEX1ONE
ALTEZZA MASSIMA DI
LAVORO: 7,70 M

60. faraone.com
Le Piattaforme Aeree
Faraone sono tutte
Super compatte.
Con l’apposito kit stabilizzatori una
Piattaforma Aerea sempre pronta e trainata
da una vettura.
Oltre 10 metri di altezza e la
trasportate in un normale
furgone a tetto alto.
78cm
TRASPORTARE LE PIATTAFORME AEREE
FARAONE? NULLA DI PIÙ FACILE.
Piattaforma
Aerea PKS880,
oltre 8 metri di
altezza facilmente
trasportabile in
un furgone a tetto
basso.
In un piccolo pikup
trasporti una
Piattaforma Aerea
di oltre 14 mt. di
altezza.
LE PIATTAFORME AEREE DAL
FACILE TRASPORTO

61. 61
PIATTAFORMEAEREEDALFACILETRASPORTO
UNA SEMOVENZA SICURA E CONFORTEVOLE,
SIA A TERRA CHE IN QUOTA.
In Quota le speciali “minigonne” evitano
il ribaltamento nel caso che una ruota
entri in una buca.
Una Livella Elettronica controlla la
verticalità della macchina e avvisa, tramite
allarme, l’operatore del pericolo
di ribaltamento.
Quanto di meglio si possa desiderare.
Una trazione dolce e graduale garantita da due motoruote
autofrenanti (ad accelleratore inattivo) con motori elettrici gestiti
da una scheda elettronica Mosfet.
Dimenticatevi dei bruschi movimenti,
abituatevi alla dolcezza.
Conforme alla circolare ministeriale
n° 29 del 14 luglio 2005
LA GUIDA È
MOLTO PRATICA E
COMODA

62. faraone.com
mod.
PKS 1200
semovenza in quota h. max 12 mt.
Omologata per uso esterno con 2 operatori e portata max 200 kg.
PKS 1200
PIATTAFORMA DAL
PREZZO COMPETITIVO,
MASSIMA ALTEZZA E
PESO RIDOTTO.
125cm

63. 63
PIATTAFORMEAEREEDALFACILETRASPORTO
specifiche tecniche
max
150KgMAXKG
200
GRADODI
SICUREZZA
DEGREEOF
SAFETY A
H.MAX
LAVORO
WORKING
HEIGHT
12 MT EN 280
PKS1200ZID/semovenzainquota
altezza macchina chiusaB
altezza max lavoroA
portata max 200 kg
numero persone 2
uso esterno
peso macchina 2180 kg**
alimentazione 24 V
N°2 batterie Pb Acido 12 V 130Ah
caricabatterie 110 V - 220 V
pendenza superabile in quota 1° - 1,7%
dimensioni ruote motrici girevoli Ø 240 x 100
dimensioni ruote folli fisse Ø 250 x 100
raggio di sterzata 1990 mm
velocità massima di salita 0,30 m/s
velocità massima di discesa 0,20 m/s
velocità massima di traslazione 1,25 m/s
velocità massima di traslazione in quota 0,12 m/s
* È PRESENTE UN GRADINO INTERMEDIO
* COMPRENSIVO DI CESTELLO ESTENSIBILE
* PRESSIONE MASSIMA CONSIDERANDO CHE IL PESO DELLA PIATTAFORMA PIÙ IL CARICO MASSIMO
A BORDO DEL CESTELLO SIANO COMPLETAMENTE DISTRIBUITI SU UN SOLO LATO DELLA PIATTAFORMA
(CARICO TOTALMENTE ASIMMETRICO).
2450 mm
altezza minima da terra a piano calpestio 600 mm*
altezza massima da terra a piano calpestio 10200 mm
ingombro base 1920 mm
12200 mm
C
D
E
2150 mm
2785mm
F
G
980 mm
dimensioni interne cestello 860 mm
H
I
1135 mmL
1770 mmM
pendenza massima superabile 15%N
6000 mmO
pressione massima per ruota a pieno carico 8,4 kN***P
altezza massima di semovenza in quota con
cestello estensibile chiuso
98cm
600
635
F
N
B
*
C
J J
E
F
L
M
G
I H
H
600
2000
600
600
cestello
chiuso
cestello
esteso
A
D
O
0 Mt
1 Mt
2 Mt
3 Mt
4 Mt
5 Mt
6 Mt
7 Mt
8 Mt
9 Mt
10 Mt
11 Mt
12 Mt
3 Mt 2 Mt 1 Mt 0 Mt
I
livellamento
idraulico.
max
20cm
OPTIONAL

64. faraone.comfaraone.com
mod.
PKS 920
semovenza in quota h. max 9,2 mt.
Omologata per uso esterno con 2 operatori e portata max 200 kg.
PKS 920
PIATTAFORMA
SUPER COMPATTA:
CHIUSA H. 187 CM
160cm

65. 65
PIATTAFORMEAEREEDALFACILETRASPORTO
C
*
N
O O
E
F
B
L
M
G
HI
600
635
I
F
H
600
cestello
chiuso
cestello
esteso
0 Mt
1 Mt
2 Mt
3 Mt
A
2000D
4 Mt
5 Mt
6 Mt
7 Mt
8 Mt
600
6 Mt
9 Mt
3 Mt 2 Mt 1 Mt 0 Mt
specifiche tecniche
max
150KgMAXKG
200
GRADODI
SICUREZZA
DEGREEOF
SAFETY A
H.MAX
LAVORO
WORKING
HEIGHT
9,2 MT EN 280
livellamento
idraulico.VRS è un sistema
di 12 ruote,
registrabili, che
permette uno
scorrimento
perfetto e
senza “gioco”
garantendo
la massima
stabilità.
PKS1000ZID/semovenzainquota
altezza max lavoro 9200 mmA
portata max 200 kg
numero persone 2
uso esterno
peso macchina 1970 kg
alimentazione 24 V
N° 2 batterie Pb Acido 12 V 130 Ah
caricabatterie 110 V - 220 V
pendenza superabile in quota 1,5° - 2,6%
dimensioni ruote motrici girevoli Ø 240 x 100
dimensioni ruote folli fisse Ø 250 x 100
raggio di sterzata 1990 mm
velocità massima di salita 0,30 m/s
velocità massima di discesa 0,22 m/s
velocità massima di traslazione 0,7 m/s
altezza massima di semovenza in quota con
cestello estensibile chiuso
7200 mm
velocità massima di traslazione in quota 0,27 m/s
* È PRESENTE UN GRADINO INTERMEDIO
** COMPRENSIVO DI CESTELLO ESTENSIBILE
*** PRESSIONE MASSIMA CONSIDERANDO CHE IL PESO DELLA PIATTAFORMA PIÙ IL CARICO MASSIMO
A BORDO DEL CESTELLO SIANO COMPLETAMENTE DISTRIBUITI SU UN SOLO LATO DELLA PIATTAFORMA
(CARICO TOTALMENTE ASIMMETRICO).
altezza macchina chiusa 1920 mm
altezza minima da terra a piano calpestio 600 mm**
altezza massima da terra a piano calpestio 7200 mm
ingombro base 1920 mm
B
C
D
E
2150 mm
2785 mm
F
G
980 mm
dimensioni interne cestello 860 mm
H
I
1135 mmL
1770 mmM
pendenza massima superabile 15%N
pressione massima per ruota a pieno carico 7,6 kN***O
max
20cm
OPTIONAL
VRS

66. faraone.comfaraone.com
mod.
PKS 890 XL / 740 XL
semovenza in quota h. max 8,9 mt.
Omologata per uso esterno con 2 operatori e portata max 200 kg.
PIATTAFORMA CON
UNO SBALZO DI 100 CM.
PER UN LAVORO PIÙ
COMODO GRAZIE ALLA
ROTAZIONE AUTOMATICA
DEL CESTELLO.
136cm

67. 67
PIATTAFORMEAEREEDALFACILETRASPORTO
specifiche tecniche
max
150KgMAXKG
200
GRADODI
SICUREZZA
DEGREEOF
SAFETY A
H.MAX
LAVORO
WORKING
HEIGHT
9 MT EN 280
cestello girevole
con comando
idraulico per uno
sbalzo laterale.
super
compatta si
carica su un
furgone.
PKS890ZXL-740ZXL/semovenzainquota
portata max 200kg
numero persone 2
uso esterno
peso macchina 1700kg
alimentazione 24V
batterie 12 v - 44 Ah x 2 acido
caricabatterie 110V-220V
pendenza superabile in quota 1,7%
dimensioni ruote motrici girevoli Ø240x100
dimensioni ruote folli fisse Ø250x100
raggio di sterzata 1990mm
velocità max di salita 0,20m/s
velocità max di discesa 0,20m/s
velocità max di traslazione 0,7m/s
velocità max di traslazione in quota 0,1m/s
* PRESSIONE MASSIMA CONSIDERANDO CHE IL PESO DELLA PIATTAFORMA PIÙ IL CARICO MASSIMO
A BORDO DEL CESTELLO SIANO COMPLETAMENTE DISTRIBUITI SU UN SOLO LATO DELLA PIATTAFORMA
(CARICO TOTALMENTE ASIMMETRICO).
altezza macchina chiusa 1460mm
altezza min. da terra a piano calpestio 1460mm
altezzamaxdaterraapianocalpestio 5400mm
ingombro base 1920mm
B
C
D
E
2050mm
980mm
F
G
dimensioni interne cestello
pendenza max superabile
920mmH
I 1840mm
15%L
pressionemaxperruotaapienocarico 6,3kNM
200kg
PKS740XLPKS890XL
2
esterno
1900kg
24V
acido
110V-220V
1,7%
Ø240x100
Ø250x100
1990mm
0,20m/s
0,20m/s
0,7m/s
altezza max di semovenza in quota 5400mm6900mm
0,1m/s
1670mm
altezza max lavoro 7400mmA 8900mm
1670mm
6900mm
1920mm
2050mm
980mm
920mm
1840mm
15%
7kN
COD. C/SUPGIR
145cm
C
L
MM
E
F
B
G
E
H
I
E
G
600
600
500
1100
1000
600
600
2000
A
D
400
0 Mt
1 Mt
2 Mt
3 Mt
4 Mt
5 Mt
6 Mt
7 Mt
8 Mt
9 Mt
2 Mt 1 Mt 0 Mt

68. faraone.com
mod.
PKS 890 / 740
semovenza in quota h. max 8,9 mt.
Omologata per uso interno con 2 operatori e portata max 200 kg.
PKS 890 E 740
PIATTAFORMA VERSATILE
CON POSSIBILITÀ DI AVERE
LO SBALZO FRONTALE
PER SUPERARE PICCOLI
OSTACOLI.

69. 69
PIATTAFORMEAEREEDALFACILETRASPORTO
BC
N
OO
E
F
I
H
E
L
M
600
G
600
550
G
550
600
600
1200
600
1200
2000
A D E
0 Mt
1 Mt
2 Mt
3 Mt
4 Mt
5 Mt
6 Mt
7 Mt
8 Mt
9 Mt
2 Mt 1 Mt 1 Mt0 Mt
specifiche tecniche
max
150KgMAXKG
200
GRADODI
SICUREZZA
DEGREEOF
SAFETY A
H.MAX
LAVORO
WORKING
HEIGHT
9 MT EN 280
sbalzo laterale
con il cestello
appendice.
super
compatta si
carica su un
furgone.
PKS890ZID-740ZID/semovenzainquota
portata max 200kg
numero persone 2
uso interno
peso macchina 1300kg
alimentazione 24V
batterie 12 v - 44 Ah x 2 acido
caricabatterie 110V-220V
pendenza superabile in quota 1,7%
dimensioni ruote motrici girevoli Ø240x76
dimensioni ruote folli fisse Ø250x100
raggio di sterzata 1750mm
velocità max di salita 0,20m/s
velocità max di discesa 0,20m/s
velocità max di traslazione 0,7m/s
velocità max di traslazione in quota 0,1m/s
* PRESSIONE MASSIMA CONSIDERANDO CHE IL PESO DELLA PIATTAFORMA PIÙ IL CARICO MASSIMO
A BORDO DEL CESTELLO SIANO COMPLETAMENTE DISTRIBUITI SU UN SOLO LATO DELLA PIATTAFORMA
(CARICO TOTALMENTE ASIMMETRICO).
altezza macchina chiusa 1440mm
altezza min. da terra a piano calpestio 1440mm
altezzamaxdaterraapianocalpestio 5400mm
ingombro base 1790mm
B
C
D
E
1870mm
780mm
F
G
dimensioni interne cestello
pendenza max superabile
720mmH
I 1630mm
15%N
pressionemaxperruotaapienocarico 6,3kN*O
200kg
PKS740PKS890
2
interno
1500kg
24V
acido
110V-220V
1,7%
Ø240x76
Ø250x100
1750mm
0,20m/s
0,20m/s
0,7m/s
altezza max di semovenza in quota 5400mm6900mm
0,1m/s
1650mm
altezza max lavoro 7400mmA 8900mm
1650mm
6900mm
1790mm
1870mm
780mm
720mm
1630mm
L 610mm610mm
M 2300mm2300mm
15%
7kN*
165cm
110cm

70. faraone.com
mod.
PKS 720
semovenza in quota h. max 7,2 mt.
Omologata per uso interno con 2 operatori e portata max 200 kg.
PKS 720
PIATTAFORMA
MULTI-VERSATILE:
CESTELLO CON
SBALZO FRONTALE
179cm
140cm

71. 71
PIATTAFORMEAEREEDALFACILETRASPORTO
max
150KgMAXKG
200
GRADODI
SICUREZZA
DEGREEOF
SAFETY A
H.MAX
LAVORO
WORKING
HEIGHT
7,2 MT EN 280
con minigonna
retrattile
PKS720ID/semovenzainquota
altezza max di semovenza in quota 5300mm
H
portata max 200kg
numero persone 2
uso interno
peso macchina 1150kg
alimentazione 24V
N° 2 Batterie Pb Acido 12 V 130Ah
caricabatterie 110V-220V
pendenza superabile in quota 1,5°-2,6%
dimensioni ruote motrici girevoli Ø240x76
dimensioni ruote folli fisse Ø250x100
raggio di sterzata 1750mm
velocità max di salita 0,20m/s
velocità max di discesa 0,15m/s
velocità max di traslazione 0,7m/s
velocità max di traslazione in quota 0,1m/s
* è PRESENTE UN GRADINO INTERMEDIO
* PRESSIONE MASSIMA CONSIDERANDO CHE IL PESO DELLA PIATTAFORMA PIÙ IL CARICO MASSIMO
A BORDO DEL CESTELLO SIANO COMPLETAMENTE DISTRIBUITI SU UN SOLO LATO DELLA PIATTAFORMA
(CARICO TOTALMENTE ASIMMETRICO).
* COMPRENSIVO DI CESTELLO ESTENSIBILE
altezza macchina chiusa 1880mm
altezza min. da terra a piano calpestio 620mm*
altezzamaxdaterraapianocalpestio 5300mm
ingombro base 1790mm
B
C
D
E
1885mm
2440mm
F
G
dimensioni interne cestello
pendenza max superabile
780mm
I 660mm
15%N
pressionemaxperruotaapienocarico 4,7kN***O
altezza max lavoro 7200mmA
L 1060mm
M 1615mm
186cm
78cm
N
G
600
H
M
L560
I H
600
F
cestello chiuso
cestello esteso
F
E
OO
C
B
600
2000
A
D
0 Mt
1 Mt
2 Mt
3 Mt
4 Mt
5 Mt
6 Mt
7 Mt
8 Mt
2 Mt3 Mt 1 Mt 0 Mt
specifiche tecniche

72. faraone.com
mod.
ZP 150
salita e discesa
nella massima
semplicità
e sicurezza.
N. 4 stabilizzatori
che permettono
di utilizzare la
piattaforma
in punti non
pianeggianti.
centralina.
semovenza manuale h. max 16 mt.
ZP 150
PIATTAFORMA CON
POSIZIONAMENTO
MANUALE PER UN
OPERATORE E AD USO
INTERNO ED ESTERNO.
una Piattaforma
Aerea di oltre
14 mt. di altezza,
la trasporti in
un piccolo pikup.

73. 73
PIATTAFORMEAEREEDALFACILETRASPORTO
ZP8150I ZP8150E ZP10150I ZP10150E ZP12150I ZP12150E ZP14150I ZP14150E ZP16150I ZP16150E
7,77mt
5,77mt
800mm
1980mm
1380mm
670mm
670mm
1360mm
1360mm
360mm
D
A
B
C
E
H
I
L
interno
150kgPORTATA
USO
383kgPESO*
1PERSONE
F
G
420mmM
400mmN
1380mmO
2550mmP
1800mm
7,77mt
5,77mt
800mm
1980mm
1380mm
670mm
670mm
2100mm
2100mm
730mm
esterno
150kg
395kg
1
790mm
400mm
1380mm
2550mm
1800mm
10mt
8mt
800mm
1980mm
1380mm
670mm
670mm
1360mm
1360mm
220mm
interno
150kg
498kg
1
420mm
400mm
1380mm
2550mm
1800mm
10mt
8mt
800mm
1980mm
1380mm
670mm
670mm
2550mm
2550mm
580mm
esterno
150kg
522kg
1
790mm
400mm
1380mm
2550mm
1800mm
12mt
10mt
800mm
2600mm
1380mm
670mm
670mm
1720mm
1720mm
400mm
interno
150kg
531kg
1
410mm
-
400mm
3000mm
1700mm
12mt
10mt
800mm
2600mm
1380mm
670mm
670mm
3000mm
3000mm
810mm
esterno
150kg
559kg
1
1010mm
-
400mm
3000mm
1700mm
14mt
12mt
800mm
2980mm
1380mm
670mm
670mm
1720mm
1720mm
400mm
interno
150kg
583kg
1
410mm
-
400mm
3250mm
1700mm
14mt
12mt
800mm
2980mm
1380mm
670mm
670mm
3000mm
3000mm
1050mm
esterno
150kg
611kg
1
1250mm
-
400mm
3250mm
1700mm
16mt
14mt
800mm
2980mm
1380mm
670mm
670mm
3000mm
3000mm
1050mm
interno
150kg
624kg
1
1250mm
400mm
2400mm
3250mm
1700mm
16mt
14mt
800mm
2980mm
1380mm
670mm
670mm
5000mm
5000mm
2040mm
esterno
150kg
692kg
1
2250mm
400mm
2400mm
3250mm
1700mmQ
A
B
D
O
N
E
H
F
GL C
M
I
P
Q
Q
P
specifiche tecniche
GRADODI
SICUREZZA
DEGREEOF
SAFETY B
H.MAX
LAVORO
WORKING
HEIGHT
14 MT
max
150KgMAXKG
150
EN 280
ZP150/semovenzamanuale
I - uso interno
E - uso esterno
ATTENZIONE:
LA MASSIMA ALTEZZA VIENE
RAGGIUNTA METTENDO IL CESTELLO
IN POSIZIONE RIALZATA COME
INDICATO CON LA QUOTA “O”.
H.MAX

74. faraone.comfaraone.com
mod.
ZP 200
una Piattaforma
Aerea
da 10 mt. di
altezza che
passa per una
porta, ingombro
L. 78x H.198.
semovenza manuale h. max 14 mt.
ZP 200
L’UNICA PIATTAFORMA
PER 2 OPERATORI
CON POSIZIONAMENTO
MANUALE AD USO
INTERNO ED ESTERNO.
con il Kit SR05,
tutte le
Piattaforme
Serie PK si
caricano, e
si scaricano,
facilmente anche
con un solo
operatore.
COD. SR05

75. 75
PIATTAFORMEAEREEDALFACILETRASPORTO
ZP8200I ZP8200E ZP10200I ZP10200E ZP12200I ZP12200E ZP14200I ZP14200E
7,77mt
5,77mt
800mm
1980mm
1380mm
670mm
1060mm
2100mm
2100mm
540mm
D
A
B
C
E
H
I
L
interno
200kgPORTATA
USO
402kgPESO*
2PERSONE
F
G
410mmM
400mmN
1380mmO
2550mmP
1800mm
7,77mt
5,77mt
800mm
1980mm
1380mm
670mm
1060mm
2550mm
2550mm
730mm
esterno
200kg
414kg
2
600mm
400mm
1380mm
2550mm
1800mm
10mt
8mt
800mm
1980mm
1380mm
670mm
1060mm
2100mm
2100mm
580mm
interno
200kg
517kg
2
590mm
400mm
1380mm
2550mm
1800mm
10mt
10mt
800mm
1980mm
1380mm
670mm
1060mm
3000mm
3000mm
810mm
esterno
200kg
541kg
2
820mm
400mm
1380mm
2550mm
1800mm
12mt
10mt
800mm
2600mm
1380mm
670mm
1060mm
2550mm
2550mm
810mm
interno
200kg
554kg
2
820mm
-
400mm
3000mm
1700mm
12mt
8mt
800mm
2600mm
1380mm
670mm
1060mm
5000mm
5000mm
2050mm
esterno
200kg
634kg
2
2040mm
-
400mm
3000mm
1700mm
14mt
12mt
800mm
2960mm
1380mm
670mm
1060mm
3000mm
3000mm
810mm
interno
200kg
618kg
2
820mm
-
400mm
3250mm
1700mm
14mt
12mt
800mm
2960mm
1380mm
670mm
1060mm
5000mm
5000mm
2050mm
esterno
200kg
686kg
2
2040mm
-
400mm
3250mm
1700mm
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-Q
max
150KgMAXKG
200
GRADODI
SICUREZZA
DEGREEOF
SAFETY B
H.MAX
LAVORO
WORKING
HEIGHT
16 MT EN 280
ZP200/semovenzamanuale
A
B
D
O
N
E
H
F
GL C
M
I
P
Q
Q
P
specifiche tecniche
I - uso interno
E - uso esterno
ATTENZIONE:
LA MASSIMA ALTEZZA VIENE
RAGGIUNTA METTENDO IL CESTELLO
IN POSIZIONE RIALZATA COME
INDICATO CON LA QUOTA “O”.
H.MAX

76. faraone.com
mod.
ZP
accessori
COD. CA 09
COD. DC 06
COD. SR 05
COD. PC 01
COD. AT 10
COD. AC 02
COD. PS 08
Kit auditorium
In alternativa all’alimentazione 220 V
è disponibile l’alimentazione 24V
a batterie gel.
Sistema che consente ad un solo operatore
di gestire le fasi di ribaltamento, trasporto,
carico e scarico.
Presa di corrente 220V tipo Schuco 16A sul
cestello con salvavita.
Attacco al trattore.
Allaccio aria compressa sul cestello, 6 BAR
(o presa d’acqua).
Porta-stabilizzatori.

77. 77
PIATTAFORMEAEREEDALFACILETRASPORTO
mod.
SPECIALE PIATTAFORME
piattaforme speciali per manutenzione e lavorazioni particolari.
REALIZZAZIONI SU
MISURA GARANTITE
DA OLTRE 30 ANNI DI
ESPERIENZA
Speciale
piattaforma
sagomata a
doppia salita
OFFERTESURICHIESTA.
T.+39.0861.77221
info@faraone.com
70.42
70.43
accessori/PIATTAFORMESPECIALI

78. faraone.comfaraone.com
mod.
SPECIALE PIATTAFORME
piattaforme speciali per manutenzione e lavorazioni particolari.
71.49
piattaforma
per servizi
cimiteriali.
piano con rullo
orientabile.
71.44
71.46
71.47
71.45

79. 79
PIATTAFORMEAEREEDALFACILETRASPORTO
REALIZZAZIONI SU
MISURA GARANTITE
DA OLTRE 30 ANNI DI
ESPERIENZA
OFFERTESURICHIESTA.
T.+39.0861.77221
info@faraone.com
GRADODI
SICUREZZA
DEGREEOF
SAFETY A
EN 280 D.L. 81
72.50
73.53
72.51
PIATTAFORMESPECIALI

80. 80
LASEDEFARAONEINITALIA
La sede e lo stabilimento principale di Tortoreto in Italia.
La sede FARAONE in Italia
Tortoreto
Faraone
Service
L’EFFICIENZA DELLA VOSTRA
MACCHINA GARANTITA DA
FARAONE SERVICE, SCOPRI
L’ASSISTENZA PIÙ VICINA A VOI:
WWW.ELEVAH.COM

81. 81
ELEVAH TOUR
www.faraone.com | www.elevah.com

82. 82
Faraone Industrie SPA
C.da Salino - Via S.Giovanni, 20
64018 - Tortoreto (TE)
T. +39 0861 772221
info@faraone.com
www.faraone.com
www.elevah.com
