Capire la Gestione del Colore
Il documento di Luigi Gallerani tratta della gestione del colore, con enfasi sulla fotografia, la calibrazione degli schermi e delle stampanti, e i vari profili di colore utilizzati nel processo. Viene spiegato come identificare e utilizzare gli spazi colore, nonché le problematiche legate alla conversione dei colori tra diversi dispositivi. Infine, si discutono standard e strumenti di gestione del colore, inclusi CMS open source come ArgyllCMS.
Capire la Gestione del Colore
- 1. Capire la Gestione delColore Luigi Gallerani lutz1982@gmail.com Lun 19 Marzo 2012 Università di Genova Facoltà Architettura

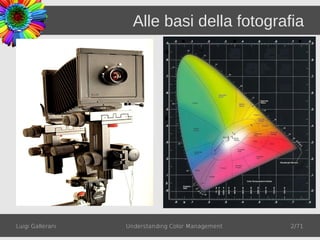

- 2. Alle basi dellafotografia Luigi Gallerani Understanding Color Management 2/71
- 3. Alla prossima occasione... LuigiGallerani Understanding Color Management 3/71
- 4. Scenario fotografico classico LuigiGallerani Understanding Color Management 4/71
- 5. Ma su altroschermo/stampa... Luigi Gallerani Understanding Color Management 5/71
- 6. Sul proprio computer LuigiGallerani Understanding Color Management 6/71
- 7. In stampa osu altro schermo Luigi Gallerani Understanding Color Management 7/71

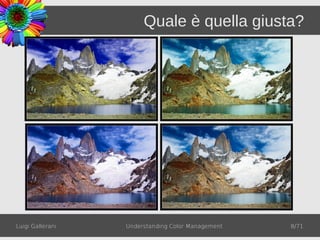

- 8. Quale è quellagiusta? Luigi Gallerani Understanding Color Management 8/71
- 9. Anche i professionistisbagliano Luigi Gallerani Understanding Color Management 9/71

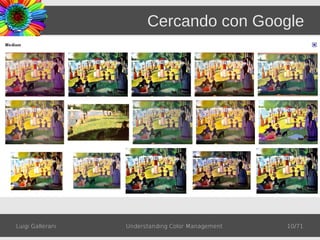

- 10. Cercando con Google LuigiGallerani Understanding Color Management 10/71
- 11. Guardandosi attorno Luigi Gallerani Understanding Color Management 11/71
- 12. Un problema industriale LuigiGallerani Understanding Color Management 12/71
- 13. Un problema commerciale LuigiGallerani Understanding Color Management 13/71
- 14. Un problema economico LuigiGallerani Understanding Color Management 14/71

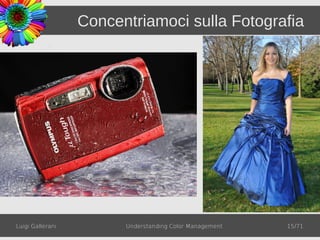

- 15. Concentriamoci sulla Fotografia LuigiGallerani Understanding Color Management 15/71

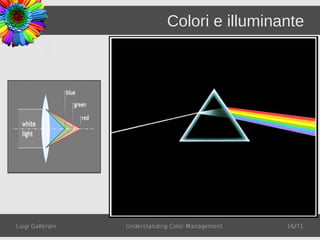

- 16. Colori e illuminante LuigiGallerani Understanding Color Management 16/71

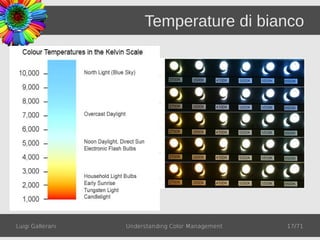

- 17. Temperature di bianco LuigiGallerani Understanding Color Management 17/71
- 18. Calibrazione punto dibianco Uso del cartoncino neutro... puo anche sostituire l'esposimetro digitale! Luigi Gallerani Understanding Color Management 18/71
- 19. Punto di biancodaylight Luigi Gallerani Understanding Color Management 19/71
- 20. Punto di biancoombra Luigi Gallerani Understanding Color Management 20/71
- 21. Spazio colore diriferimento Luigi Gallerani Understanding Color Management 21/71
- 22. Spazio colore indipendente Tutti i colori visibili CIE 1931 dall'occhio umano Identificazione univoca dei colori usando lo spazio CIE 1931 XYZ coordinate colore è un grafico 3 dimensioni In figura la proiezione su due assi CIE.xyY Luigi Gallerani Understanding Color Management 22/71

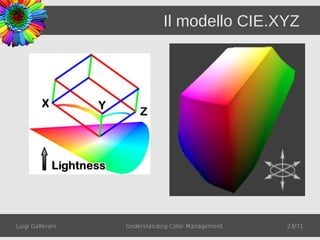

- 23. Il modello CIE.XYZ LuigiGallerani Understanding Color Management 23/71

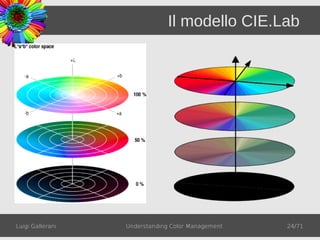

- 24. Il modello CIE.Lab LuigiGallerani Understanding Color Management 24/71

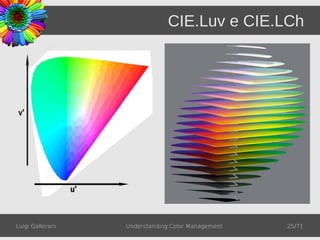

- 25. CIE.Luv e CIE.LCh LuigiGallerani Understanding Color Management 25/71

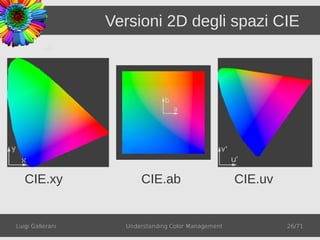

- 26. Versioni 2D deglispazi CIE CIE.xy CIE.ab CIE.uv Luigi Gallerani Understanding Color Management 26/71
- 27. Il modello CIE.xyY LuigiGallerani Understanding Color Management 27/71

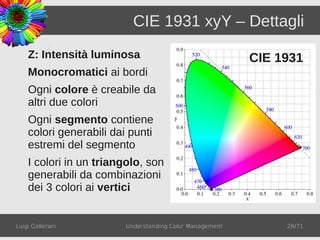

- 28. CIE 1931 xyY– Dettagli Z: Intensità luminosa CIE 1931 Monocromatici ai bordi Ogni colore è creabile da altri due colori Ogni segmento contiene colori generabili dai punti estremi del segmento I colori in un triangolo, son generabili da combinazioni dei 3 colori ai vertici Luigi Gallerani Understanding Color Management 28/71

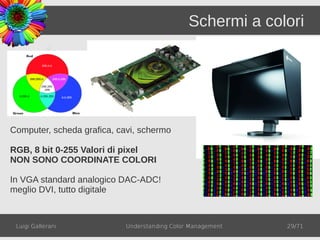

- 29. Schermi a colori Computer,scheda grafica, cavi, schermo RGB, 8 bit 0-255 Valori di pixel NON SONO COORDINATE COLORI In VGA standard analogico DAC-ADC! meglio DVI, tutto digitale Luigi Gallerani Understanding Color Management 29/71

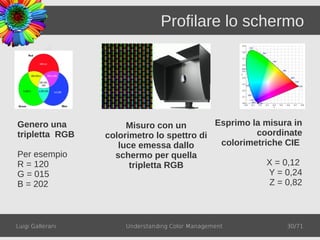

- 30. Profilare lo schermo Generouna Misuro con un Esprimo la misura in tripletta RGB colorimetro lo spettro di coordinate luce emessa dallo colorimetriche CIE Per esempio schermo per quella R = 120 tripletta RGB X = 0,12 G = 015 Y = 0,24 B = 202 Z = 0,82 Luigi Gallerani Understanding Color Management 30/71

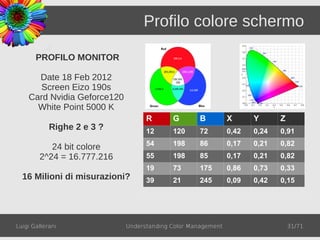

- 31. Profilo colore schermo PROFILO MONITOR Date 18 Feb 2012 Screen Eizo 190s Card Nvidia Geforce120 White Point 5000 K R G B X Y Z Righe 2 e 3 ? 12 120 72 0,42 0,24 0,91 54 198 86 0,17 0,21 0,82 24 bit colore 2^24 = 16.777.216 55 198 85 0,17 0,21 0,82 19 73 175 0,86 0,73 0,33 16 Milioni di misurazioni? 39 21 245 0,09 0,42 0,15 Luigi Gallerani Understanding Color Management 31/71
- 32. Profilo colore stampante Stamposu un foglio Esprimo la misura in una quadrupla coordinate CMYK colorimetriche CIE Misuro con uno Per esempio spettrofotometro X = 0,22 C = 30 M = 22 lo spettro di luce riflessa da Y = 0,34 Y = 80 K = 10 quel foglio di carta per quella Z = 0,72 quadrupla CMYK Luigi Gallerani Understanding Color Management 32/71
- 33. Profilo colore stampante PRINTER PROFILE Date 21 Feb 2011 Printer Epson 7880 Driver version 2.5.1 Paper Epson Lustre C M Y K X Y Z 24 28 80 17 0,54 0,16 0,22 Genero un profilo diverso 12 99 75 15 0,15 0,32 0,16 PER OGNI TIPO DI CARTA 47 10 53 1 0,72 0,43 0,65 76 34 76 4 0,36 0,76 0,26 Luigi Gallerani Understanding Color Management 33/71

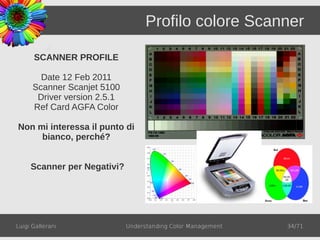

- 34. Profilo colore Scanner SCANNER PROFILE Date 12 Feb 2011 Scanner Scanjet 5100 Driver version 2.5.1 Ref Card AGFA Color Non mi interessa il punto di bianco, perché? Scanner per Negativi? Luigi Gallerani Understanding Color Management 34/71

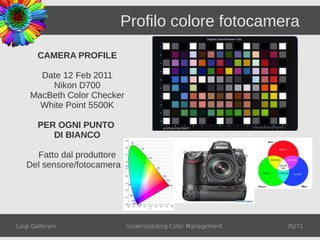

- 35. Profilo colore fotocamera CAMERA PROFILE Date 12 Feb 2011 Nikon D700 MacBeth Color Checker White Point 5500K PER OGNI PUNTO DI BIANCO Fatto dal produttore Del sensore/fotocamera Luigi Gallerani Understanding Color Management 35/71

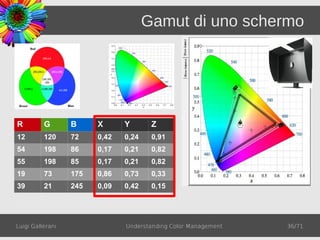

- 36. Gamut di unoschermo R G B X Y Z 12 120 72 0,42 0,24 0,91 54 198 86 0,17 0,21 0,82 55 198 85 0,17 0,21 0,82 19 73 175 0,86 0,73 0,33 39 21 245 0,09 0,42 0,15 Luigi Gallerani Understanding Color Management 36/71

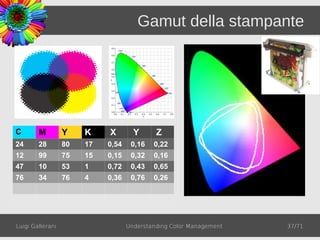

- 37. Gamut della stampante C M Y K X Y Z 24 28 80 17 0,54 0,16 0,22 12 99 75 15 0,15 0,32 0,16 47 10 53 1 0,72 0,43 0,65 76 34 76 4 0,36 0,76 0,26 Luigi Gallerani Understanding Color Management 37/71
- 38. Da fotocamera aschermo R G B X Y Z R G B X Y Z 12 120 72 0,42 0,24 0,91 14 125 80 0,42 0,24 0,91 54 198 86 0,17 0,21 0,82 56 128 82 0,17 0,21 0,82 55 198 85 0,17 0,21 0,82 53 192 88 0,17 0,21 0,82 19 73 175 0,86 0,73 0,33 20 76 180 0,86 0,73 0,33 39 21 245 0,09 0,42 0,15 40 25 246 0,09 0,42 0,15 Luigi Gallerani Understanding Color Management 38/71

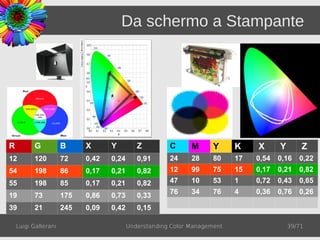

- 39. Da schermo aStampante R G B X Y Z C M Y K X Y Z 12 120 72 0,42 0,24 0,91 24 28 80 17 0,54 0,16 0,22 54 198 86 0,17 0,21 0,82 12 99 75 15 0,17 0,21 0,82 55 198 85 0,17 0,21 0,82 47 10 53 1 0,72 0,43 0,65 76 34 76 4 0,36 0,76 0,26 19 73 175 0,86 0,73 0,33 39 21 245 0,09 0,42 0,15 Luigi Gallerani Understanding Color Management 39/71

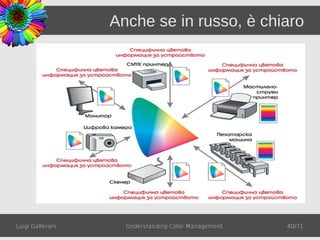

- 40. Anche se inrusso, è chiaro Luigi Gallerani Understanding Color Management 40/71

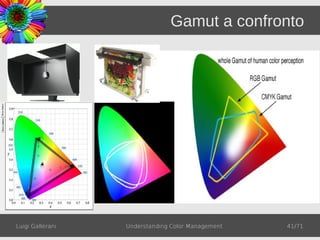

- 41. Gamut a confronto LuigiGallerani Understanding Color Management 41/71

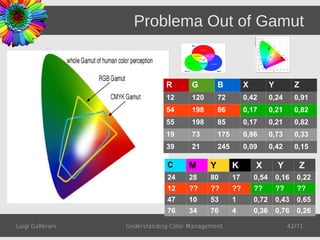

- 42. Problema Out ofGamut R G B X Y Z 12 120 72 0,42 0,24 0,91 54 198 86 0,17 0,21 0,82 55 198 85 0,17 0,21 0,82 19 73 175 0,86 0,73 0,33 39 21 245 0,09 0,42 0,15 C M Y K X Y Z 24 28 80 17 0,54 0,16 0,22 12 ?? ?? ?? ?? ?? ?? 47 10 53 1 0,72 0,43 0,65 76 34 76 4 0,36 0,76 0,26 Luigi Gallerani Understanding Color Management 42/71

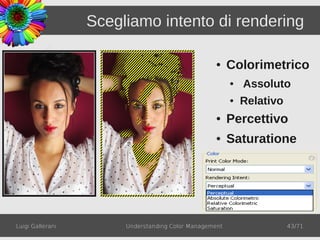

- 43. Scegliamo intento direndering ● Colorimetrico ● Assoluto ● Relativo ● Percettivo ● Saturatione Luigi Gallerani Understanding Color Management 43/71
- 44. Colorimetrico assoluto ● Se il colore è nel gamut, stampalo. ● Altrimenti, prendi le coordinate colore piu vicine nel gamut di output e usale. Semplice, veloce, stupido... accettabile? Luigi Gallerani Understanding Color Management 44/71
- 45. Colorimetrico Relativo ● Se il punto di bianco è diverso, converti tutti i colori al nuovo bianco. ● Poi usa l'algoritmo dell'intento Colorimetrico Assoluto Luigi Gallerani Understanding Color Management 45/71

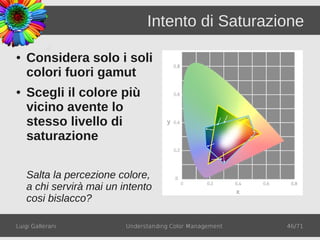

- 46. Intento di Saturazione ● Considera solo i soli colori fuori gamut ● Scegli il colore più vicino avente lo stesso livello di saturazione Salta la percezione colore, a chi servirà mai un intento cosi bislacco? Luigi Gallerani Understanding Color Management 46/71

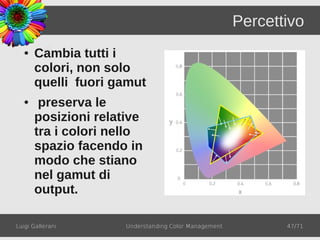

- 47. Percettivo ● Cambia tutti i colori, non solo quelli fuori gamut ● preserva le posizioni relative tra i colori nello spazio facendo in modo che stiano nel gamut di output. Luigi Gallerani Understanding Color Management 47/71

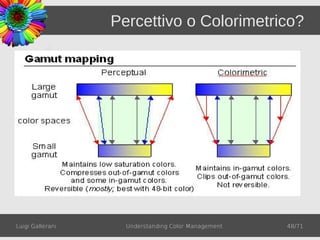

- 48. Percettivo o Colorimetrico? LuigiGallerani Understanding Color Management 48/71
- 49. La magia dellagestione colore Luigi Gallerani Understanding Color Management 49/71

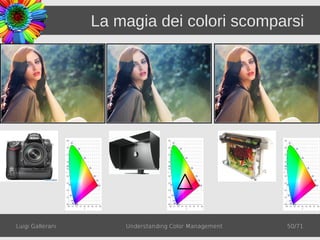

- 50. La magia deicolori scomparsi Luigi Gallerani Understanding Color Management 50/71

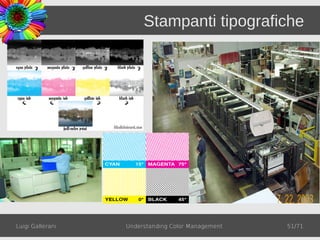

- 51. Stampanti tipografiche Luigi Gallerani Understanding Color Management 51/71

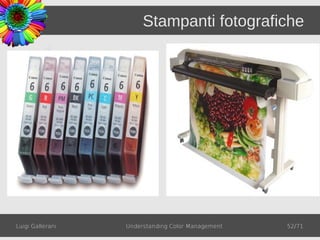

- 52. Stampanti fotografiche Luigi Gallerani Understanding Color Management 52/71

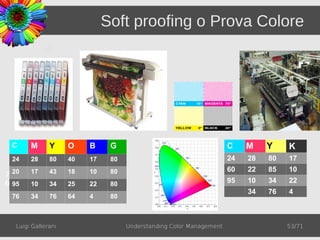

- 53. Soft proofing oProva Colore C M Y O B G C M Y K 24 28 80 40 17 80 24 28 80 17 60 22 85 10 7 20 17 43 18 10 80 6 95 10 34 25 22 80 95 10 34 22 34 76 4 76 34 76 64 4 80 Luigi Gallerani Understanding Color Management 53/71

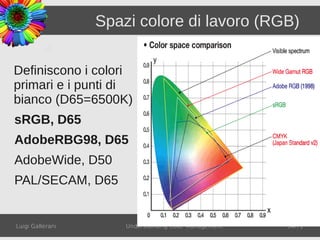

- 54. Spazi colore dilavoro (RGB) Definiscono i colori primari e i punti di bianco (D65=6500K) sRGB, D65 AdobeRBG98, D65 AdobeWide, D50 PAL/SECAM, D65 Luigi Gallerani Understanding Color Management 54/71
- 55. Analisi di unafotocamera Luigi Gallerani Understanding Color Management 55/71

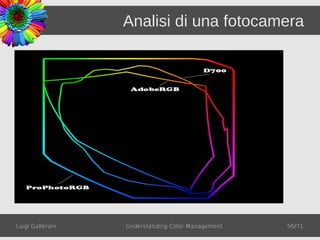

- 56. Analisi di unafotocamera Luigi Gallerani Understanding Color Management 56/71

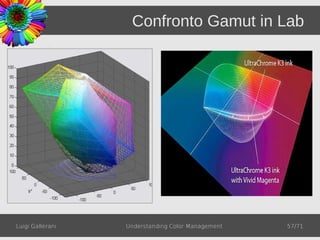

- 57. Confronto Gamut inLab Luigi Gallerani Understanding Color Management 57/71

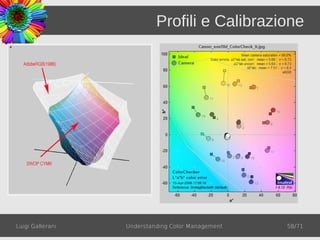

- 58. Profili e Calibrazione LuigiGallerani Understanding Color Management 58/71
- 59. Standard per icolori ● International Color Consortium ICC ● 1993 Foundation (Ms, Adobe, Apple, Kodak, Xerox...) ● 1995 ICC v 2 ● 2007 ICC v 4 ● Postscript Color Management ● 1997 First release, only PS ● Proprietary Systems Luigi Gallerani Understanding Color Management 59/71

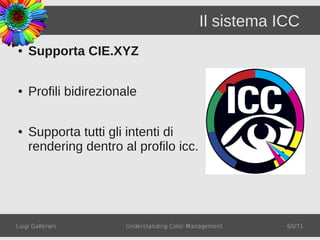

- 60. Il sistema ICC ● Supporta CIE.XYZ ● Profili bidirezionale ● Supporta tutti gli intenti di rendering dentro al profilo icc. Luigi Gallerani Understanding Color Management 60/71

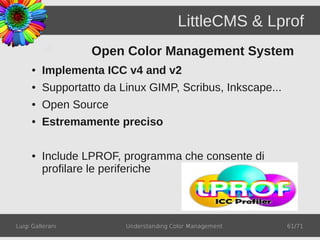

- 61. LittleCMS & Lprof Open Color Management System ● Implementa ICC v4 and v2 ● Supportatto da Linux GIMP, Scribus, Inkscape... ● Open Source ● Estremamente preciso ● Include LPROF, programma che consente di profilare le periferiche Luigi Gallerani Understanding Color Management 61/71

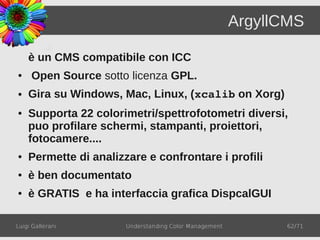

- 62. ArgyllCMS è un CMS compatibile con ICC ● Open Source sotto licenza GPL. ● Gira su Windows, Mac, Linux, (xcalib on Xorg) ● Supporta 22 colorimetri/spettrofotometri diversi, puo profilare schermi, stampanti, proiettori, fotocamere.... ● Permette di analizzare e confrontare i profili ● è ben documentato ● è GRATIS e ha interfaccia grafica DispcalGUI Luigi Gallerani Understanding Color Management 62/71

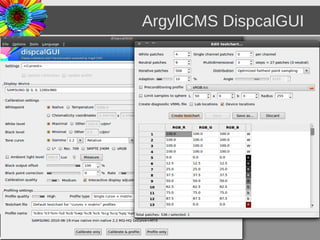

- 63. ArgyllCMS DispcalGUI Luigi Gallerani Understanding Color Management 63/71
- 64. Calibrazione dello schermo Mettiamo lo schermo in una condizione nota ● Luminosità contrasto ● Punto di Bianco (K), punto nero ● Scelta della Gamma ● Correggiamo Color Cast ● Generiamo tabella calibrazione ● Carichiamo curve calibrazione sulla scheda video Prima calibro lo schermo, poi genero il profilo ● Luigi Gallerani Understanding Color Management 64/71

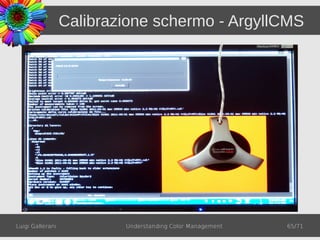

- 65. Calibrazione schermo -ArgyllCMS Luigi Gallerani Understanding Color Management 65/71

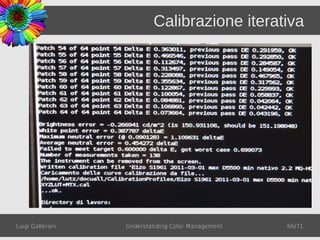

- 66. Calibrazione iterativa Luigi Gallerani Understanding Color Management 66/71

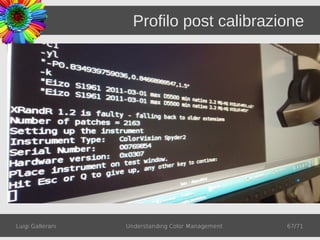

- 67. Profilo post calibrazione LuigiGallerani Understanding Color Management 67/71

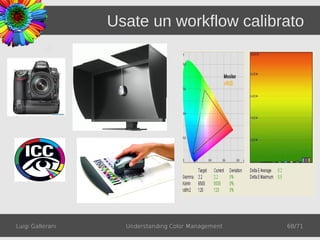

- 68. Usate un workflowcalibrato Luigi Gallerani Understanding Color Management 68/71
- 69. Gestite i colori LuigiGallerani Understanding Color Management 69/71
- 70. Fate buone conversioniin BN! Luigi Gallerani Understanding Color Management 70/71
- 71. Thank you. Capire la Gestione del Colore Luigi Gallerani lutz1982@gmail.com
