Cadastral Survey 3 Chapter 2 CG302
Dokumen ini menghuraikan prosedur pengukuran untuk survei cadastral oleh kumpulan yang terdiri daripada tujuh ahli. Ia menetapkan had cerapan jarak dan teknik yang perlu digunakan, termasuk kaedah radiasi dan persilangan dengan langkah-langkah tertentu. Kaedah ini melibatkan cerapan bearing dan jarak yang menggunakan penyilang dari stesen yang berbeza.
Cadastral Survey 3 Chapter 2 CG302
- 1. • CG302 CADASTRALSURVEYING 3 Kumpulan 2 Ahli Kumpulan: 1. Calvin Lee 2. Diana Lee 3. Chang How Yien 4. Sulaina Andrew 5. Carmina Christopher 6. Flora Lawi 7. Jonathan Junior

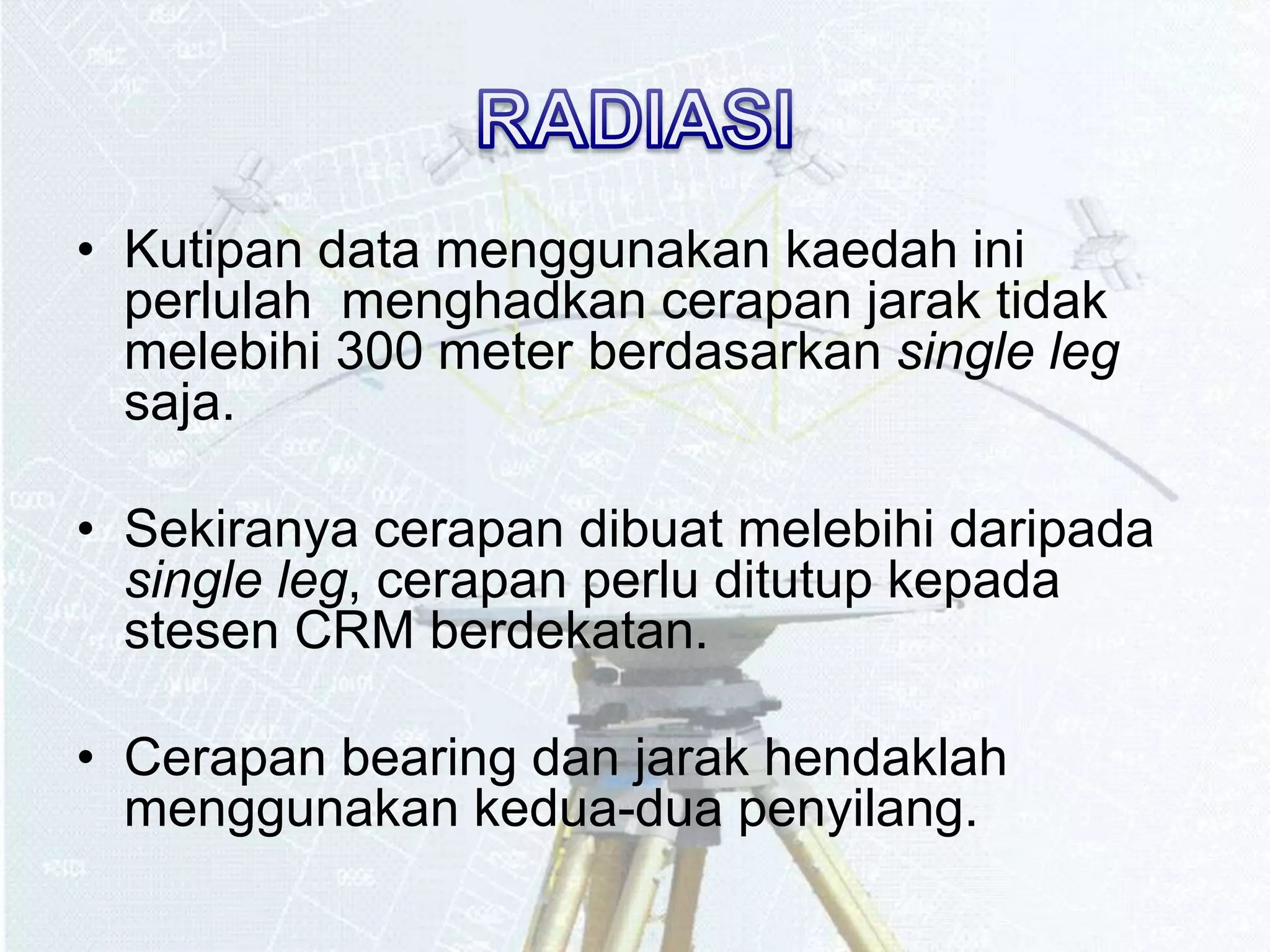

- 3. • Kutipan datamenggunakan kaedah ini perlulah menghadkan cerapan jarak tidak melebihi 300 meter berdasarkan single leg saja. • Sekiranya cerapan dibuat melebihi daripada single leg, cerapan perlu ditutup kepada stesen CRM berdekatan. • Cerapan bearing dan jarak hendaklah menggunakan kedua-dua penyilang.

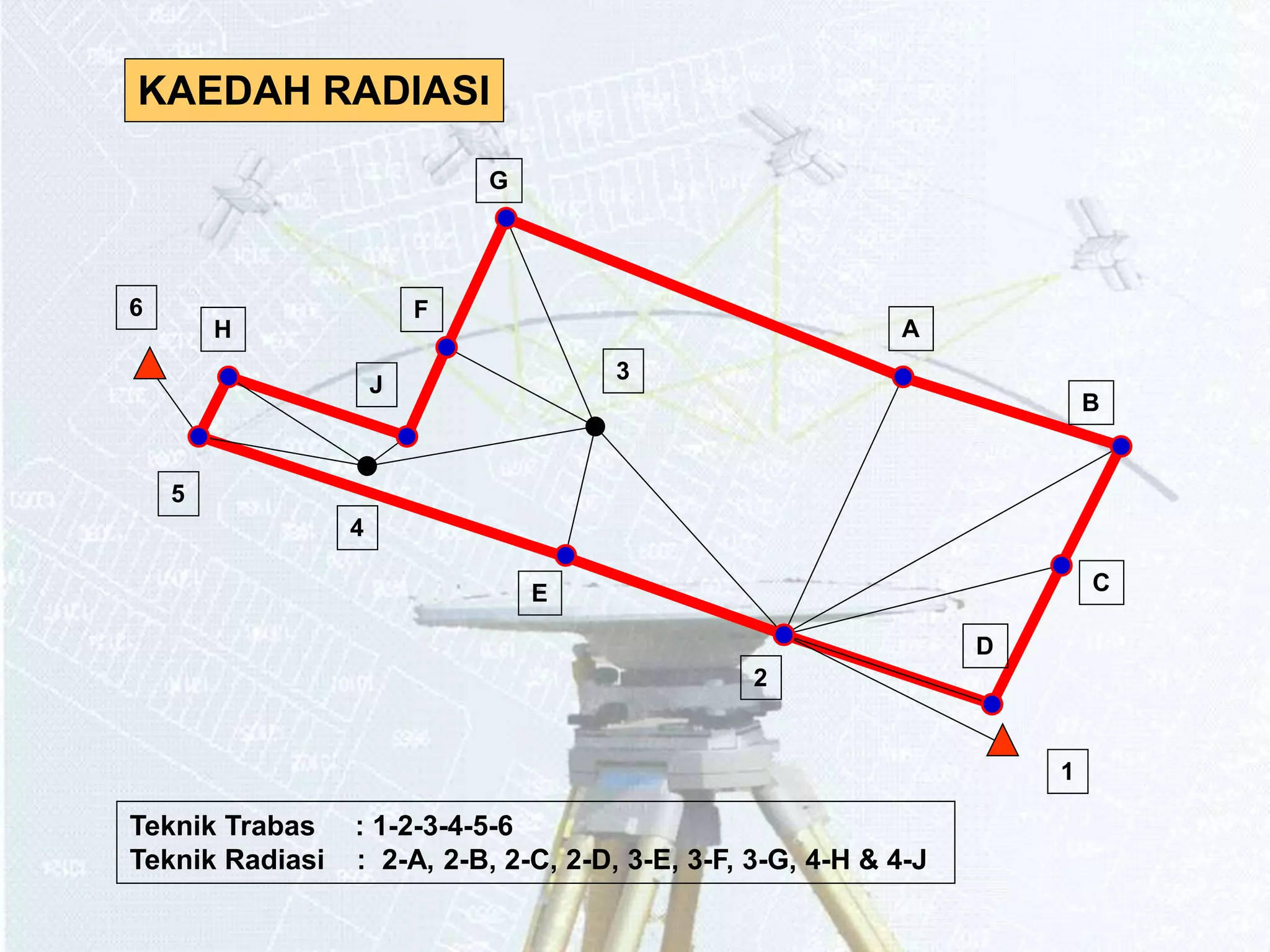

- 6. KAEDAH RADIASI 6 1 4 3 2 A B C F J E G D H 5 Teknik Trabas : 1-2-3-4-5-6 Teknik Radiasi : 2-A, 2-B, 2-C, 2-D, 3-E, 3-F, 3-G, 4-H & 4-J
- 7. • Cerapan bearingdan jarak • Cerapan kepada satu penyilang • Cerapan dibuat dari 2 stesen yang berlainan

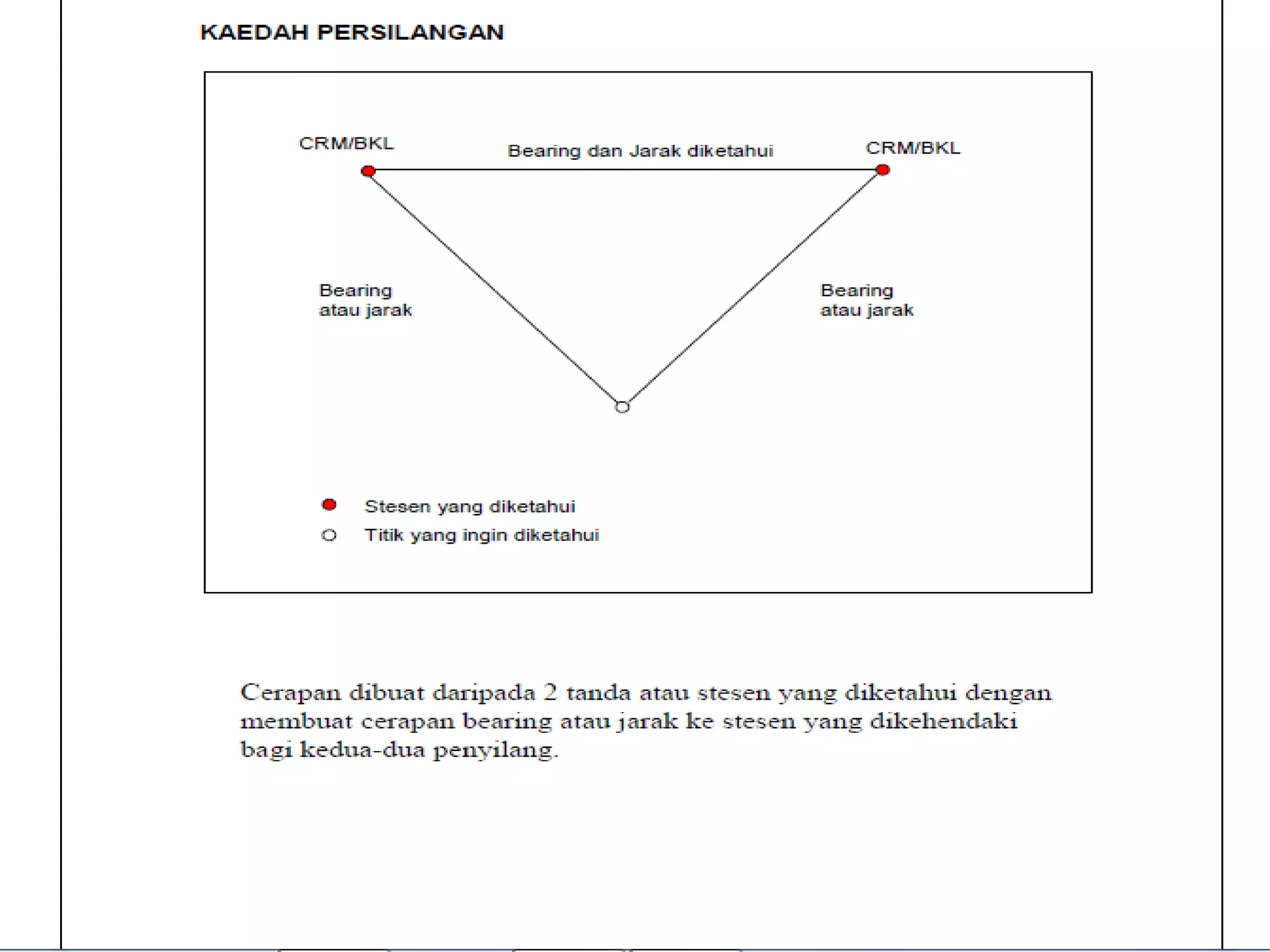

- 8.

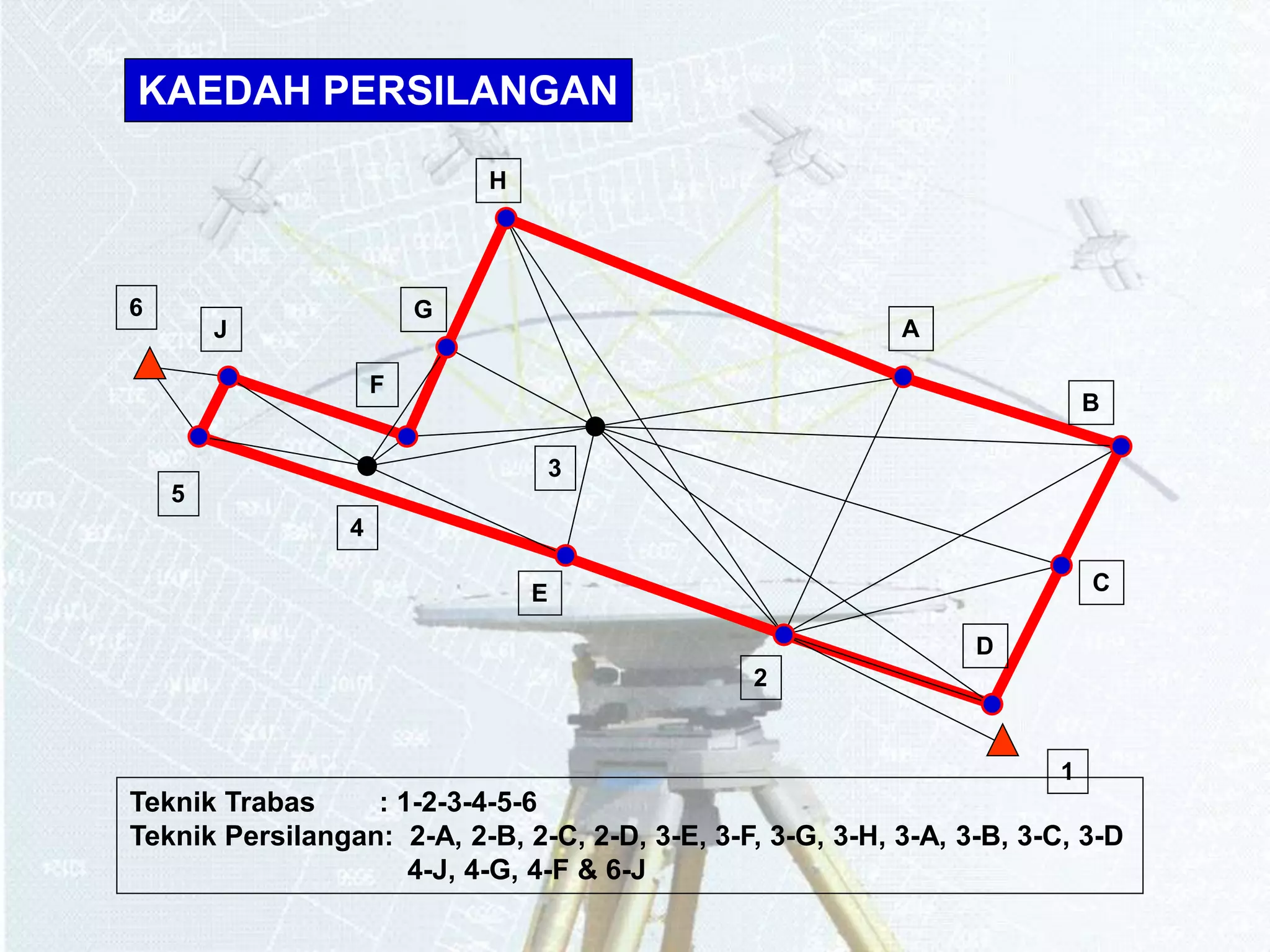

- 9. KAEDAH PERSILANGAN 6 1 4 3 2 A B C G F E H D J 5 Teknik Trabas : 1-2-3-4-5-6 Teknik Persilangan: 2-A, 2-B, 2-C, 2-D, 3-E, 3-F, 3-G, 3-H, 3-A, 3-B, 3-C, 3-D 4-J, 4-G, 4-F & 6-J
Editor's Notes
- #4 2.Sekiranya cerapan dibuat melebihi daripada single leg atau melebihi 300 meter, cerapan perlu ditutup kepada stesen CRM berdekatan atau tanda-tanda lama yang disahkan di dalam kedudukan asal tidak melebihi 25 stesen atau kawalan bearing dilakukan dengan cerapan astronomi. 3.Cerapan bearing dan jarak hendaklah menggunakan kedua-dua penyilang dan direkod sebagai dua cerapan berasingan.
