BFR-75MA

1. NEW
型 式 許容輪荷重 許容速度
ローラー径×本数
（ 片 側 ）
測定有効長さ 測 定 有 効 幅 使用空気圧
外形寸法
（長×幅×深さ）
重 量
KFR-180A
1,800kg 50km/h
φ114mm×11本 1,500mm 700以上〜
2,450mm以下
0.7MPa
2,040×2,840×240mm
（カバー含む）
約1,380kg
KFR-180A-SH φ114mm×8本 1,000mm 1,542×2,840×240mm
（カバー含む）
約940kg
型 式
許 容
輪 荷 重
許容速度
ローラー
間 隔
ローラー径・
有 効 長 さ
ロ ー ラ ー
最 大 幅
使用空気圧
外形寸法
（長×幅×深さ）
（カバー含まず）
重 量
FFR-500 5,000kg 120km/h 225mm
φ185mm×
1,250mm
3,100mm 0.97MPa
674×
3,510×
500mm
約735kg
（カバー含む）

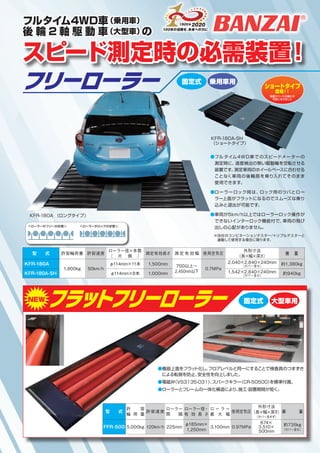

フラットフリーローラー
フルタイム4WD車
（乗用車）
後 輪 2 軸 駆 動 車
（大型車）
の
＜ローラーがフリーの状態＞ ＜ローラーがロックの状態＞
スピード測定時の必需装置！
フリーローラー
●
フルタイム4WD車でのスピードメーターの
測定時に、
速度検出の無い駆動輪を空転させる
装置です。
測定車両のホイールベースに合わせる
ことなく車両の後輪部を乗り入れてそのまま
使用できます。
●
ローラーロック時は、
ロック用のツバとロー
ラー上面がフラットになるのでスムーズな乗り
込みと退出が可能です。
●
車両が5km/h以上ではローラーロック操作が
できないインターロック機能付で、
車両の飛び
出しの心配がありません。
●
機器上面をフラッ
ト化し、
フロアレベルと同一にすることで検査員のつまずき
による転倒を防止、
安全性を向上しました。
●
電磁弁
（VS3135-031）
、
スパークキラー
（CR-50500）
を標準付属。
●
ローラーとフレームの一体化構造により、
施工
・
設置期間が短く。
※
当社のコンビネーションテスター/トリプルテスターと
連動して使用する場合に限ります。
KFR-180A （ロングタイプ）
2020
100年の信頼を、
未来への力に
1920▶
固定式
固定式
乗用車用
大型車用
KFR-180A-SH
（ショートタイプ）
ショートタイプ
登場！
！
設置スペースの縮小が
可能になりました

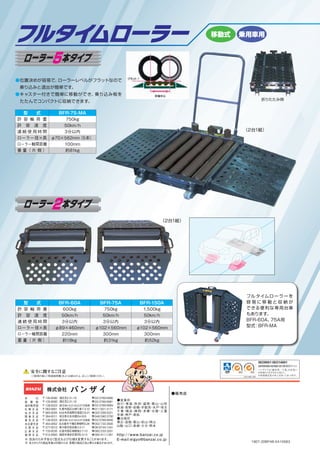

2. 型 式 BFR-60A BFR-75A BFR-150A
許 容 輪 荷 重 600kg 750kg 1,500kg
許 容 速 度 50km/h 50km/h 50km/h
連 続 使 用 時 間 3分以内 3分以内 3分以内
ローラー径×長 φ89×460mm φ102×560mm φ102×560mm
ローラー軸間距離 220mm 300mm 300mm
重 量（ 片 側 ） 約18kg 約31kg 約52kg
1907-20BP48-XA10563
型 式 BFR-75-MA
許 容 輪 荷 重 750kg
許 容 速 度 50km/h
連 続 使 用 時 間 3分以内
ローラー径×長 φ70×562mm
（5本）
ローラー軸間距離 100mm
重 量（ 片 側 ） 約81kg
●位置決めが容易で、
ローラーレベルがフラットなので
乗り込みと退出が簡単です。
●キャスター付きで簡単に移動ができ、
乗り込み板を
たたんでコンパクトに収納できます。
フルタイムローラーを
容 易 に 移 動 と 収 納 が
できる便利な専用台車
もあります。
BFR-60A、
75A用
型式：BFR-MA
（2台1組）
（2台1組）
折りたたみ時
ローラー2本タイプ
ローラー5本タイプ
フルタイムローラー 移動式 乗用車用
