The basic Call flow MO and MT voice and sms flow

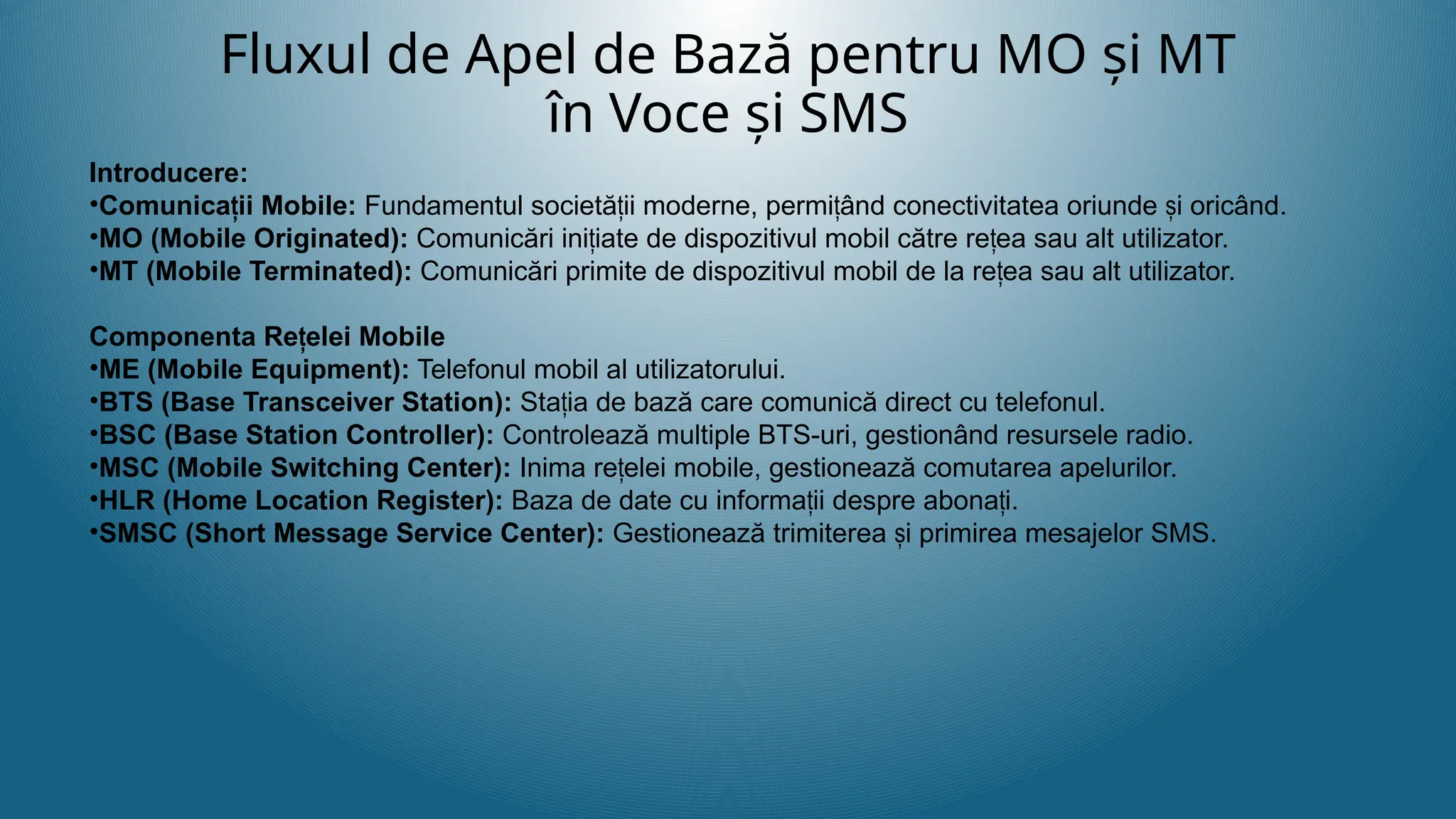

1. Fluxul de Apel de Bază pentru MO și MT
în Voce și SMS
Introducere:
•Comunica ii Mobile:
ț Fundamentul societă ii moderne, permi ând conectivitatea oriunde i oricând.
ț ț ș
•MO (Mobile Originated): Comunicări ini iate de dispozitivul mobil către re ea sau alt utilizator.
ț ț
•MT (Mobile Terminated): Comunicări primite de dispozitivul mobil de la re ea sau alt utilizator.
ț
Componenta Re elei Mobile
ț
•ME (Mobile Equipment): Telefonul mobil al utilizatorului.
•BTS (Base Transceiver Station): Sta ia de bază care comunică direct cu telefonul.
ț
•BSC (Base Station Controller): Controlează multiple BTS-uri, gestionând resursele radio.
•MSC (Mobile Switching Center): Inima re elei mobile, gestionează comutarea apelurilor.
ț
•HLR (Home Location Register): Baza de date cu informa ii despre abona i.
ț ț
•SMSC (Short Message Service Center): Gestionează trimiterea i primirea mesajelor SMS.
ș

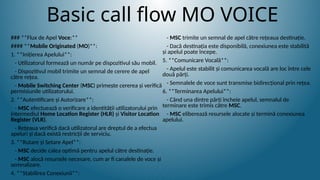

2. Basic call flow MO VOICE
### **Flux de Apel Voce:**
#### **Mobile Originated (MO)**:
1. **Inițierea Apelului**:
- Utilizatorul formează un număr pe dispozitivul său mobil.
- Dispozitivul mobil trimite un semnal de cerere de apel
către rețea.
- Mobile Switching Center (MSC) primește cererea și verifică
permisiunile utilizatorului.
2. **Autentificare și Autorizare**:
- MSC efectuează o verificare a identității utilizatorului prin
intermediul Home Location Register (HLR) și Visitor Location
Register (VLR).
- Rețeaua verifică dacă utilizatorul are dreptul de a efectua
apeluri și dacă există restricții de serviciu.
3. **Rutare și Setare Apel**:
- MSC decide calea optimă pentru apelul către destinație.
- MSC alocă resursele necesare, cum ar fi canalele de voce și
semnalizare.
4. **Stabilirea Conexiunii**:
- MSC trimite un semnal de apel către rețeaua destinație.
- Dacă destinația este disponibilă, conexiunea este stabilită
și apelul poate începe.
5. **Comunicare Vocală**:
- Apelul este stabilit și comunicarea vocală are loc între cele
două părți.
- Semnalele de voce sunt transmise bidirecțional prin rețea.
6. **Terminarea Apelului**:
- Când una dintre părți încheie apelul, semnalul de
terminare este trimis către MSC.
- MSC eliberează resursele alocate și termină conexiunea
apelului.

3. Basic call flow MT VOICE
#### **Mobile Terminated (MT)**:
1. **Recepționarea Cererii de Apel**:
- Un apel este inițiat către numărul utilizatorului.
- Cererea de apel este primită de MSC-ul rețelei
destinatarului.
2. **Autentificare și Localizare**:
- MSC verifică identitatea utilizatorului destinatar și locația
sa actuală prin HLR și VLR.
- Verificarea se face pentru a asigura că utilizatorul este
înregistrat și poate primi apeluri.
3. **Rutare și Setare Apel**:
- MSC determină calea optimă pentru a ruta apelul către
dispozitivul mobil destinatar.
- MSC alocă resursele necesare pentru apel, inclusiv canalele
de voce și semnalizare.
4. **Alertare și Răspuns**:
- Dispozitivul mobil destinatar primește un semnal de apel și
alertează utilizatorul.
- Utilizatorul răspunde la apel, iar MSC stabilește conexiunea
vocală.
5. **Comunicare Vocală**:
- Apelul este stabilit și comunicarea vocală are loc între
apelant și destinatar.
- Semnalele de voce sunt transmise bidirecțional prin rețea.
6. **Terminarea Apelului**:
- Când una dintre părți încheie apelul, semnalul de
terminare este trimis către MSC.
- MSC eliberează resursele alocate și termină conexiunea
apelului.

4. Basic call flow MO SMS
### **Flux de Mesaje SMS:**
#### **Mesaj Originating (MO)**:
1. **Compunerea și Trimiterea Mesajului**:
- Utilizatorul compune un mesaj și îl trimite de pe
dispozitivul său mobil.
- Mesajul este trimis către Short Message Service Center
(SMSC) prin cel mai apropiat BTS(Base Transceiver Station),
apoi prin BSC (Base Station Controller), ca mai apoi să ajungă
la Mobile Switching Center (MSC), care directionează la
SMSC.
2. **Recepționarea Mesajului de către SMSC**:
- SMSC primește mesajul și îl stochează temporar.
- SMSC trimite un raport de livrare expeditorului indicând că
mesajul a fost primit.
3. **Verificare și Rutare**:
- SMSC verifică dacă mesajul poate fi livrat destinatarului.
- Mesajul este rutat către rețeaua destinatarului prin
intermediul MSC.
4. **Livrarea Mesajului**:
- Mesajul este trimis către dispozitivul mobil destinatar prin
MSC.
- Dispozitivul mobil destinatar primește mesajul și trimite o
confirmare înapoi la SMSC.
5. **Raport de Livrare**:
- SMSC trimite un raport de livrare expeditorului indicând că
mesajul a fost livrat cu succes.

5. Basic call flow MT SMS
#### **Mesaj Terminating (MT)**:
1. **Recepționarea Mesajului de către Short Message Service
Center (SMSC)**:
- SMSC primește un mesaj adresat utilizatorului destinatar.
- Mesajul este stocat temporar de SMSC.
2. **Verificare și Rutare**:
- SMSC verifică disponibilitatea utilizatorului destinatar prin
intermediul HLR și VLR.
- Mesajul este rutat către rețeaua destinatarului prin
intermediul MSC.
3. **Livrarea Mesajului**:
- Mesajul este trimis către dispozitivul mobil destinatar prin
MSC.
- Dispozitivul mobil destinatar primește mesajul și trimite o
confirmare înapoi la SMSC.
4. **Raport de Livrare**:
- SMSC trimite un raport de livrare expeditorului indicând că
mesajul a fost livrat cu succes.

6. Diferențe Cheie între Voce și SMS
•Voce:
• Necesită o conexiune în timp real.
• Implică stabilirea unui canal dedicat de comunicație.
•SMS:
• Mesaj asincron care poate fi stocat și retransmis.
• Nu necesită o conexiune continuă; utilizează canale de semnalizare.
Slide 8: Tehnologii Moderne și Impactul Asupra Fluxului
•4G și 5G:
• Integrarea VoLTE (Voice over LTE) pentru apeluri vocale pe rețele de date.
• Mesaje bogate (RCS) care înlocuiesc SMS-ul tradițional.
•IP Multimedia Subsystem (IMS):
• Permite servicii multimedia avansate.
• Fluxurile MO și MT sunt gestionate prin protocoale IP.
