2. Teknologi Informasi Komunikasi
MENU
SK
KD

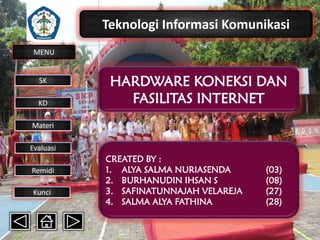

HARDWARE KONEKSI DAN
FASILITAS INTERNET
Materi
Evaluasi
Remidi
Kunci
CREATED BY :
1. ALYA SALMA NURIASENDA
2. BURHANUDIN IHSAN S
3. SAFINATUNNAJAH VELAREJA
4. SALMA ALYA FATHINA
(03)
(08)
(27)
(28)

3. Teknologi Informasi Komunikasi
MENU
SK
KD

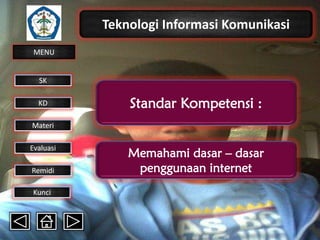

Standar Kompetensi :
Materi
Evaluasi
Remidi
Kunci
Memahami dasar – dasar
penggunaan internet

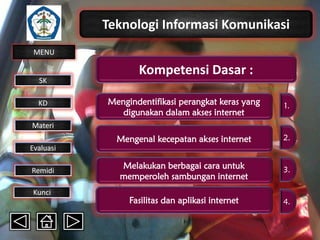

4. Teknologi Informasi Komunikasi
MENU
SK
Kompetensi Dasar :
Mengindentifikasi perangkat keras yang
digunakan dalam akses internet
1.
Mengenal kecepatan akses internet
KD
2.
Melakukan berbagai cara untuk
memperoleh sambungan internet
3.
Fasilitas dan aplikasi internet
4.
Materi
Evaluasi
Remidi
Kunci

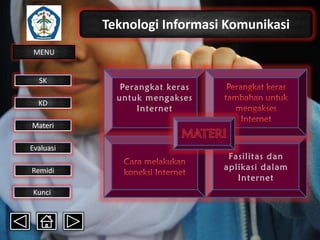

5. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

6. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

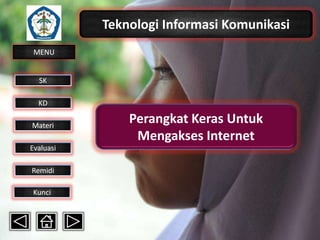

Perangkat Keras Untuk
Mengakses Internet

7. Teknologi Informasi Komunikasi
MENU
1. Komputer
SK
KD
a)
Materi
b)
Evaluasi
c)
Remidi
d)
Kunci
e)
PROSESOR otak komputer untuk menjalankan
aplikasi
RAM (RANDOM ACCESS MEMORY) media
penyimpanan sementara
HARDDISK media penyimpanan data secara
magnetik
VGA CARD menampilkan gambar pada layar
monitor
MONITOR menampilkan proses kerja dari
komputer

8. Teknologi Informasi Komunikasi
MENU

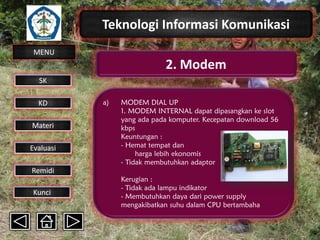

2. Modem
SK
KD
Materi
Evaluasi
Remidi
Kunci
a)
MODEM DIAL UP
1. MODEM INTERNAL dapat dipasangkan ke slot
yang ada pada komputer. Kecepatan download 56
kbps
Keuntungan :
- Hemat tempat dan
harga lebih ekonomis
- Tidak membutuhkan adaptor
Kerugian :
- Tidak ada lampu indikator
- Membutuhkan daya dari power supply
mengakibatkan suhu dalam CPU bertambaha

9. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

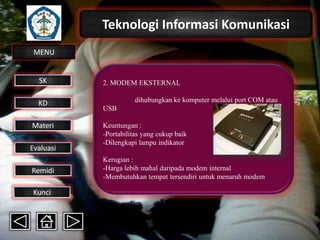

2. MODEM EKSTERNAL
dihubungkan ke komputer melalui port COM atau
USB
Keuntungan :
-Portabilitas yang cukup baik
-Dilengkapi lampu indikator
Kerugian :
-Harga lebih mahal daripada modem internal
-Membutuhkan tempat tersendiri untuk menaruh modem

10. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

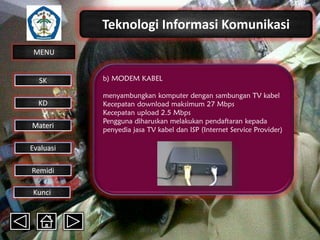

b) MODEM KABEL
menyambungkan komputer dengan sambungan TV kabel
Kecepatan download maksimum 27 Mbps
Kecepatan upload 2.5 Mbps
Pengguna diharuskan melakukan pendaftaran kepada
penyedia jasa TV kabel dan ISP (Internet Service Provider)

11. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

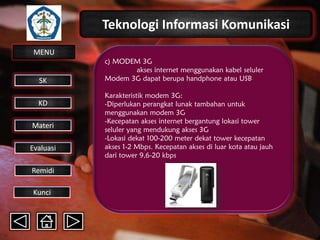

c) MODEM 3G
akses internet menggunakan kabel seluler
Modem 3G dapat berupa handphone atau USB
Karakteristik modem 3G:
-Diperlukan perangkat lunak tambahan untuk
menggunakan modem 3G
-Kecepatan akses internet bergantung lokasi tower
seluler yang mendukung akses 3G
-Lokasi dekat 100-200 meter dekat tower kecepatan
akses 1-2 Mbps. Kecepatan akses di luar kota atau jauh
dari tower 9,6-20 kbps

12. Teknologi Informasi Komunikasi
MENU
SK

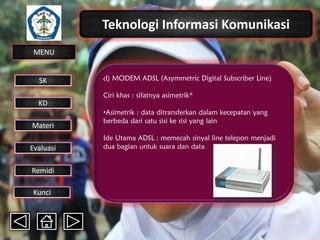

d) MODEM ADSL (Asymmetric Digital Subscriber Line)
Ciri khas : sifatnya asimetrik*
KD
Materi
Evaluasi
Remidi
Kunci
•Asimetrik : data ditransferkan dalam kecepatan yang
berbeda dari satu sisi ke sisi yang lain
Ide Utama ADSL : memecah sinyal line telepon menjadi
dua bagian untuk suara dan data

13. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

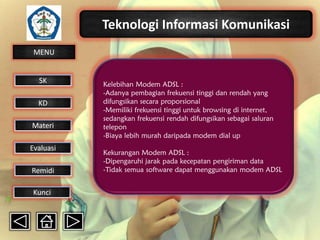

Kelebihan Modem ADSL :
-Adanya pembagian frekuensi tinggi dan rendah yang
difungsikan secara proporsional
-Memiliki frekuensi tinggi untuk browsing di internet,
sedangkan frekuensi rendah difungsikan sebagai saluran
telepon
-Biaya lebih murah daripada modem dial up
Kekurangan Modem ADSL :
-Dipengaruhi jarak pada kecepatan pengiriman data
-Tidak semua software dapat menggunakan modem ADSL

14. Teknologi Informasi Komunikasi
MENU
SK

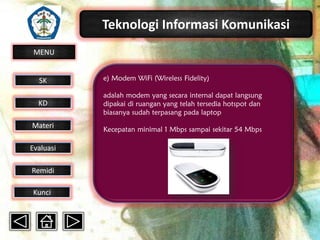

e) Modem WiFi (Wireless Fidelity)
KD
adalah modem yang secara internal dapat langsung
dipakai di ruangan yang telah tersedia hotspot dan
biasanya sudah terpasang pada laptop
Materi
Kecepatan minimal 1 Mbps sampai sekitar 54 Mbps
Evaluasi
Remidi
Kunci

15. Teknologi Informasi Komunikasi
MENU

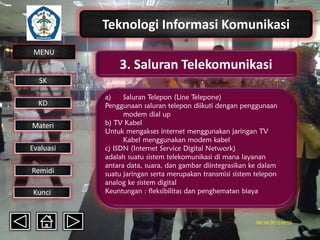

3. Saluran Telekomunikasi
SK
KD
Materi
Evaluasi
Remidi
Kunci
a)
Saluran Telepon (Line Telepone)
Penggunaan saluran telepon diikuti dengan penggunaan
modem dial up
b) TV Kabel
Untuk mengakses internet menggunakan jaringan TV
Kabel menggunakan modem kabel
c) ISDN (Internet Service Digital Network)
adalah suatu sistem telekomunikasi di mana layanan
antara data, suara, dan gambar diintegrasikan ke dalam
suatu jaringan serta merupakan transmisi sistem telepon
analog ke sistem digital
Keuntungan : fleksibilitas dan penghematan biaya

16. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

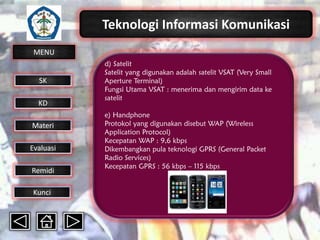

d) Satelit
Satelit yang digunakan adalah satelit VSAT (Very Small
Aperture Terminal)
Fungsi Utama VSAT : menerima dan mengirim data ke
satelit

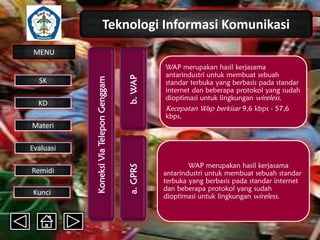

e) Handphone
Protokol yang digunakan disebut WAP (Wireless
Application Protocol)
Kecepatan WAP : 9,6 kbps
Dikembangkan pula teknologi GPRS (General Packet
Radio Services)
Kecepatan GPRS : 56 kbps – 115 kbps

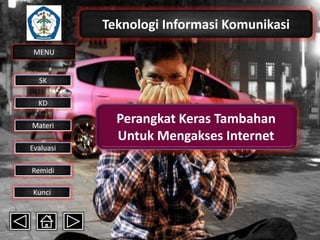

17. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci
Perangkat Keras Tambahan
Untuk Mengakses Internet

18. Teknologi Informasi Komunikasi
MENU

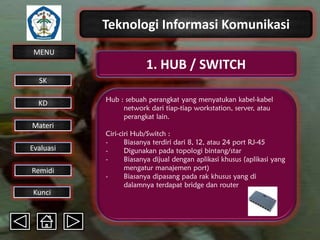

1. HUB / SWITCH
SK
KD
Materi
Evaluasi
Remidi
Kunci
Hub : sebuah perangkat yang menyatukan kabel-kabel
network dari tiap-tiap workstation, server, atau
perangkat lain.
Ciri-ciri Hub/Switch :
Biasanya terdiri dari 8, 12, atau 24 port RJ-45
Digunakan pada topologi bintang/star
Biasanya dijual dengan aplikasi khusus (aplikasi yang
mengatur manajemen port)
Biasanya dipasang pada rak khusus yang di
dalamnya terdapat bridge dan router

19. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

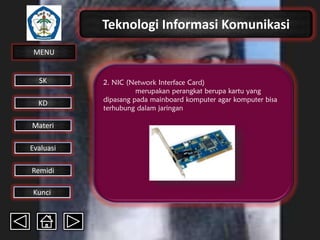

2. NIC (Network Interface Card)
merupakan perangkat berupa kartu yang
dipasang pada mainboard komputer agar komputer bisa
terhubung dalam jaringan

20. Teknologi Informasi Komunikasi
MENU
SK
KD

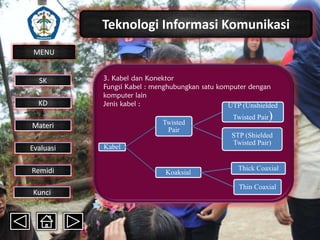

3. Kabel dan Konektor
Fungsi Kabel : menghubungkan satu komputer dengan
komputer lain
Jenis kabel :
UTP (Unshielded
Twisted
Pair
Materi
Evaluasi
Remidi
Kunci
Kabel
Koaksial
)
Twisted Pair
STP (Shielded
Twisted Pair)
Thick Coaxial
Thin Coaxial

21. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

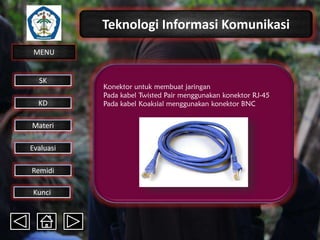

Konektor untuk membuat jaringan
Pada kabel Twisted Pair menggunakan konektor RJ-45
Pada kabel Koaksial menggunakan konektor BNC

22. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci
4. Router
Adalah sebuah perangkat khusus yang digunakan untuk
keperluan routing dan penyampaian paket di jaringan
komputer
Kelebihan Router : kemampuan mencari jalur yang
terbaik dalam mentransmisikan pesan atau data dari
alamat asal ke alamat tujuan

23. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci
Fungsi Router :
-sebagai penghubung antara dua atau lebih jaringan untuk
meneruskan data dari satu jaringan ke jaringan lainnya
-Mengatur jalur sinyal secara efisiensi
-Mengatur pesan di antara dua buah protokol
-Mengatur pesan diantara topologi jaringan bus dan star
-Mengatur pesan yang melewati media transmisi kabel

24. Teknologi Informasi Komunikasi
MENU
SK

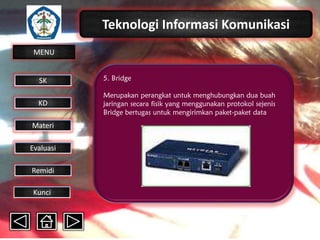

5. Bridge
KD
Merupakan perangkat untuk menghubungkan dua buah
jaringan secara fisik yang menggunakan protokol sejenis
Bridge bertugas untuk mengirimkan paket-paket data
Materi
Evaluasi
Remidi
Kunci

25. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

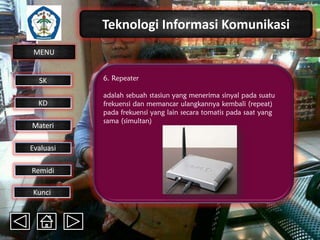

6. Repeater
adalah sebuah stasiun yang menerima sinyal pada suatu
frekuensi dan memancar ulangkannya kembali (repeat)
pada frekuensi yang lain secara tomatis pada saat yang
sama (simultan)

26. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

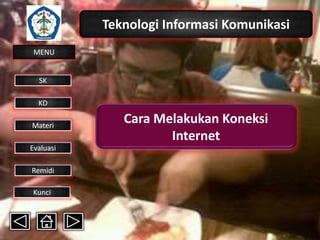

Cara Melakukan Koneksi
Internet

27. Teknologi Informasi Komunikasi
MENU
1. Dial Up
SK
KD
Materi
Evaluasi
Remidi
Kunci
• Akses internet melalui kabel telepo secara langsung
disebut Dial Up.
• Prinsip kerja dari Dial Up adalah mengubah sinyal digital
dari komputer menjadi sinyal suara (sinyal analog) yang
ditransmisikan melalui kabel telepon atau sebaliknya. Itu
sebabnya , saat koneksi internet belangsung, kamu tidak
bisa menerima atau melakukan panggilan.
• Kecepatan modem Dial Up maksimum adalah 56 kbps.

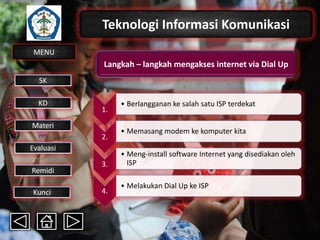

28. Teknologi Informasi Komunikasi
MENU
Langkah – langkah mengakses internet via Dial Up
SK
KD
1.
Materi
2.
Evaluasi
Remidi
Kunci
3.
4.
• Berlangganan ke salah satu ISP terdekat
• Memasang modem ke komputer kita
• Meng-install software Internet yang disediakan oleh
ISP
• Melakukan Dial Up ke ISP

29. Teknologi Informasi Komunikasi
MENU

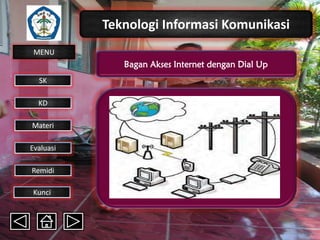

Bagan Akses Internet dengan Dial Up
SK
KD
Materi
Evaluasi
Remidi
Kunci

30. Teknologi Informasi Komunikasi
Materi
Evaluasi
Remidi
Kunci

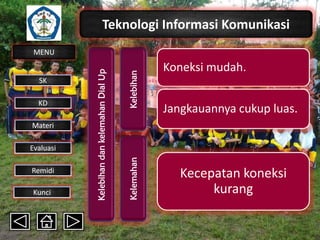

Kelebihan
KD
Kelemahan
SK
Kelebihan dan kelemahan Dial Up
MENU
Koneksi mudah.
Jangkauannya cukup luas.
Kecepatan koneksi
kurang

31. Teknologi Informasi Komunikasi
MENU

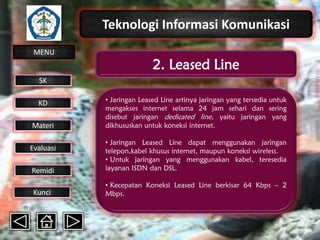

2. Leased Line
SK
KD
Materi
• Jaringan Leased Line artinya jaringan yang tersedia untuk
mengakses internet selama 24 jam sehari dan sering
disebut jaringan dedicated line, yaitu jaringan yang
dikhususkan untuk koneksi internet.
Remidi
• Jaringan Leased Line dapat menggunakan jaringan
telepon,kabel khusus internet, maupun koneksi wireless.
• Untuk jaringan yang menggunakan kabel, teresedia
layanan ISDN dan DSL.
Kunci
• Kecepatan Koneksi Leased Line berkisar 64 Kbps – 2
Mbps.
Evaluasi

32. Teknologi Informasi Komunikasi
MENU

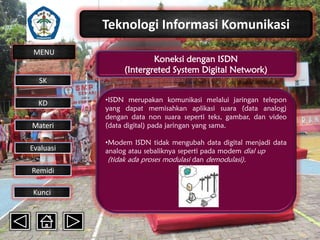

Koneksi dengan ISDN
(Intergreted System Digital Network)
SK
KD
Materi
Evaluasi
Remidi
Kunci
•ISDN merupakan komunikasi melalui jaringan telepon
yang dapat memisahkan aplikasi suara (data analog)
dengan data non suara seperti teks, gambar, dan video
(data digital) pada jaringan yang sama.
•Modem ISDN tidak mengubah data digital menjadi data
analog atau sebaliknya seperti pada modem dial up
(tidak ada proses modulasi dan demodulasi).

33. Teknologi Informasi Komunikasi
MENU

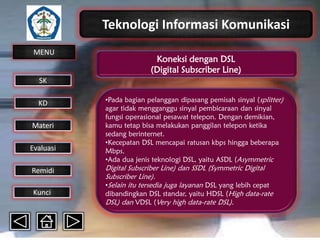

Koneksi dengan DSL
(Digital Subscriber Line)
SK
KD
Materi
Evaluasi
Remidi
Kunci
•Pada bagian pelanggan dipasang pemisah sinyal (splitter)
agar tidak mengganggu sinyal pembicaraan dan sinyal
fungsi operasional pesawat telepon. Dengan demikian,
kamu tetap bisa melakukan panggilan telepon ketika
sedang berinternet.
•Kecepatan DSL mencapai ratusan kbps hingga beberapa
Mbps.

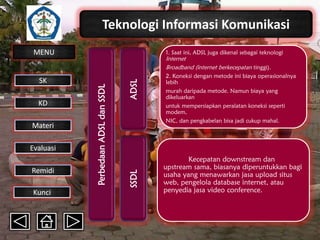

•Ada dua jenis teknologi DSL, yaitu ASDL (Asymmetric
Digital Subscriber Line) dan SSDL (Symmetric Digital
Subscriber Line).
•Selain itu tersedia juga layanan DSL yang lebih cepat
dibandingkan DSL standar, yaitu HDSL (High data-rate
DSL) dan VDSL (Very high data-rate DSL).

34. Teknologi Informasi Komunikasi
MENU
Materi
Evaluasi
Remidi
Kunci
ADSL
Internet
Broadband (internet berkecepatan tinggi).
2. Koneksi dengan metode ini biaya operasionalnya
lebih
murah daripada metode. Namun biaya yang
dikeluarkan
untuk mempersiapkan peralatan koneksi seperti
modem,
NIC, dan pengkabelan bisa jadi cukup mahal.
SSDL
KD
Perbedaan ADSL dan SSDL
SK
1. Saat ini, ADSL juga dikenal sebagai teknologi
Kecepatan downstream dan
upstream sama, biasanya diperuntukkan bagi
usaha yang menawarkan jasa upload situs
web, pengelola database internet, atau
penyedia jasa video conference.

35. Teknologi Informasi Komunikasi
MENU

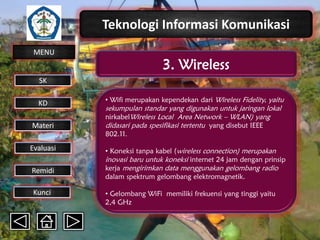

3. Wireless
SK
KD
Materi
Evaluasi
Remidi
Kunci
• Wifi merupakan kependekan dari Wireless Fidelity, yaitu
sekumpulan standar yang digunakan untuk jaringan lokal
nirkabelWireless Local Area Network – WLAN) yang
didasari pada spesifikasi tertentu yang disebut IEEE
802.11.
• Koneksi tanpa kabel (wireless connection) merupakan
inovasi baru untuk koneksi internet 24 jam dengan prinsip
kerja mengirimkan data menggunakan gelombang radio
dalam spektrum gelombang elektromagnetik.
• Gelombang WiFi memiliki frekuensi yang tinggi yaitu
2,4 GHz

36. Teknologi Informasi Komunikasi
MENU

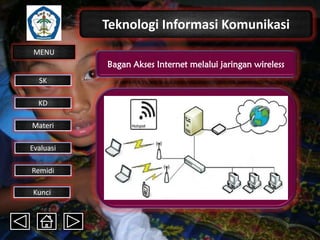

Bagan Akses Internet melalui jaringan wireless
SK
KD
Materi
Evaluasi
Remidi
Kunci

37. Teknologi Informasi Komunikasi
MENU

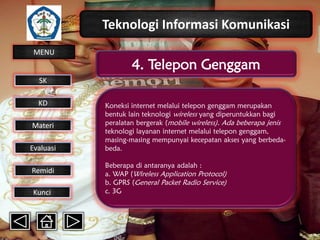

4. Telepon Genggam
SK
KD
Materi
Evaluasi
Remidi
Kunci
Koneksi internet melalui telepon genggam merupakan
bentuk lain teknologi wireless yang diperuntukkan bagi
peralatan bergerak (mobile wireless). Ada beberapa jenis
teknologi layanan internet melalui telepon genggam,
masing-masing mempunyai kecepatan akses yang berbedabeda.
Beberapa di antaranya adalah :
a. WAP (Wireless Application Protocol)
b. GPRS (General Packet Radio Service)
c. 3G

38. Teknologi Informasi Komunikasi
Materi
Evaluasi
Remidi
Kunci
b. WAP
KD
a. GPRS
SK
Koneksi Via Telepon Genggam
MENU
WAP merupakan hasil kerjasama
antarindustri untuk membuat sebuah
standar terbuka yang berbasis pada standar
internet dan beberapa protokol yang sudah
dioptimasi untuk lingkungan wireless.
Kecepatan Wap berkisar 9,6 kbps - 57,6
kbps.
WAP merupakan hasil kerjasama
antarindustri untuk membuat sebuah standar
terbuka yang berbasis pada standar internet
dan beberapa protokol yang sudah
dioptimasi untuk lingkungan wireless.

39. Teknologi Informasi Komunikasi
MENU

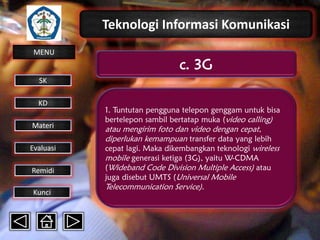

c. 3G
SK
KD
Materi
Evaluasi
Remidi
Kunci
1. Tuntutan pengguna telepon genggam untuk bisa
bertelepon sambil bertatap muka (video calling)
atau mengirim foto dan video dengan cepat,
diperlukan kemampuan transfer data yang lebih
cepat lagi. Maka dikembangkan teknologi wireless
mobile generasi ketiga (3G), yaitu W-CDMA
(Wideband Code Division Multiple Access) atau
juga disebut UMTS (Universal Mobile
Telecommunication Service).

40. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

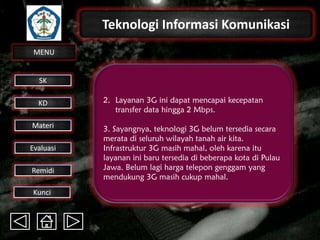

2. Layanan 3G ini dapat mencapai kecepatan
transfer data hingga 2 Mbps.
3. Sayangnya, teknologi 3G belum tersedia secara
merata di seluruh wilayah tanah air kita.
Infrastruktur 3G masih mahal, oleh karena itu
layanan ini baru tersedia di beberapa kota di Pulau
Jawa. Belum lagi harga telepon genggam yang
mendukung 3G masih cukup mahal.

41. Teknologi Informasi Komunikasi
MENU

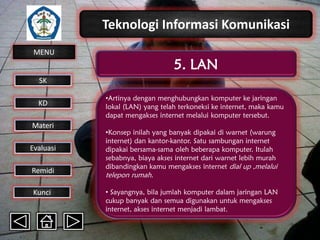

5. LAN
SK
KD
Materi
Evaluasi
Remidi
Kunci
•Artinya dengan menghubungkan komputer ke jaringan
lokal (LAN) yang telah terkoneksi ke internet, maka kamu
dapat mengakses internet melalui komputer tersebut.
•Konsep inilah yang banyak dipakai di warnet (warung
internet) dan kantor-kantor. Satu sambungan internet
dipakai bersama-sama oleh beberapa komputer. Itulah
sebabnya, biaya akses internet dari warnet lebih murah
dibandingkan kamu mengakses internet dial up ,melalui
telepon rumah.
• Sayangnya, bila jumlah komputer dalam jaringan LAN
cukup banyak dan semua digunakan untuk mengakses
internet, akses internet menjadi lambat.

42. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

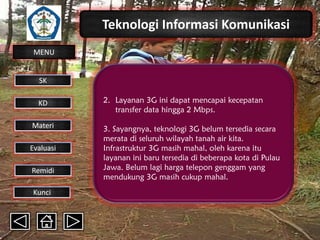

2. Layanan 3G ini dapat mencapai kecepatan
transfer data hingga 2 Mbps.
3. Sayangnya, teknologi 3G belum tersedia secara
merata di seluruh wilayah tanah air kita.
Infrastruktur 3G masih mahal, oleh karena itu
layanan ini baru tersedia di beberapa kota di Pulau
Jawa. Belum lagi harga telepon genggam yang
mendukung 3G masih cukup mahal.

43. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

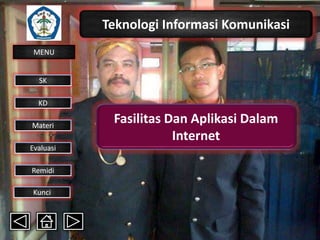

Fasilitas Dan Aplikasi Dalam
Internet

44. Teknologi Informasi Komunikasi
MENU

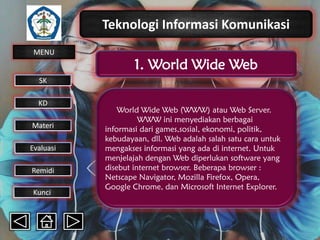

1. World Wide Web
SK
KD
Materi
Evaluasi
Remidi
Kunci
World Wide Web (WWW) atau Web Server.
WWW ini menyediakan berbagai
informasi dari games,sosial, ekonomi, politik,
kebudayaan, dll. Web adalah salah satu cara untuk
mengakses informasi yang ada di internet. Untuk
menjelajah dengan Web diperlukan software yang
disebut internet browser. Beberapa browser :
Netscape Navigator, Mozilla Firefox, Opera,
Google Chrome, dan Microsoft Internet Explorer.

45. Teknologi Informasi Komunikasi
MENU
2. Electronic Mail ( E–mail )
SK
KD
Materi
Evaluasi
Remidi
Kunci
Email adalah alat komunikasi yang cepat
dan mudah. dapat mengirim berbentuk gambar dan
teks secara bersamaan. Dengan e-mail kita dapat
mengirim dan menerima surat dimanapun,
kemanapun, dan kapanpun. Perusahaan yang
menyediakan jasa e-mail : Yahoo, Mailcity, Hotmail,
Eudoramail, dll.

46. Teknologi Informasi Komunikasi
MENU

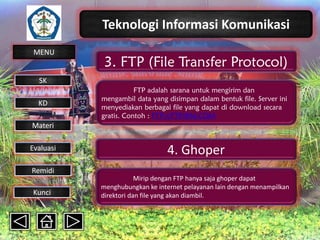

3. FTP (File Transfer Protocol)
SK
KD
FTP adalah sarana untuk mengirim dan
mengambil data yang disimpan dalam bentuk file. Server ini
menyediakan berbagai file yang dapat di download secara
gratis. Contoh : FTP://FTP
.IBM.COM
Materi
Evaluasi
4. Ghoper
Remidi
Kunci
Mirip dengan FTP hanya saja ghoper dapat
menghubungkan ke internet pelayanan lain dengan menampilkan
direktori dan file yang akan diambil.

47. Teknologi Informasi Komunikasi
MENU
5. Telnet
SK
KD
Protocol telnet digunakan untuk mengakses suatu
komputer yang terhubung ke internet dari jarak jauh. Untuk
menggunakan telnet harus tahu password komputer yang
akan dibuka. Contoh : telnet : cybernet.co.id.lab6
Materi
Evaluasi
Remidi
Kunci
6. Chatting
Digunakan untuk percakapan antar pemakai
internet yang saat itu terhubungke internet dan berbicara
pada saluran yang sama.

48. Teknologi Informasi Komunikasi
MENU

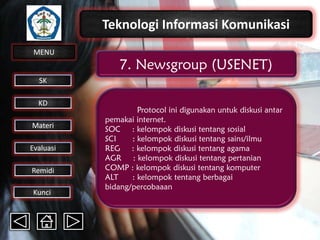

7. Newsgroup (USENET)
SK
KD
Materi
Evaluasi
Remidi
Kunci
Protocol ini digunakan untuk diskusi antar
pemakai internet.
SOC : kelompok diskusi tentang sosial
SCI
: kelompok diskusi tentang sains/ilmu
REG : kelompok diskusi tentang agama
AGR : kelompok diskusi tentang pertanian
COMP : kelompok diskusi tentang komputer
ALT
: kelompok tentang berbagai
bidang/percobaaan

49. Teknologi Informasi Komunikasi
MENU

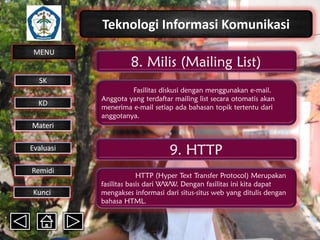

8. Milis (Mailing List)
SK
KD
Fasilitas diskusi dengan menggunakan e-mail.
Anggota yang terdaftar mailing list secara otomatis akan
menerima e-mail setiap ada bahasan topik tertentu dari
anggotanya.
Materi
Evaluasi
Remidi
Kunci
9. HTTP
HTTP (Hyper Text Transfer Protocol) Merupakan
fasilitas basis dari WWW. Dengan fasilitas ini kita dapat
mengakses informasi dari situs-situs web yang ditulis dengan
bahasa HTML.

50. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

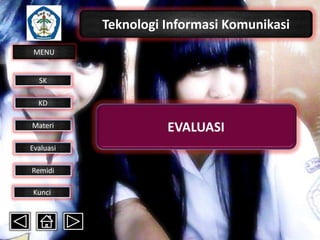

EVALUASI

51. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi

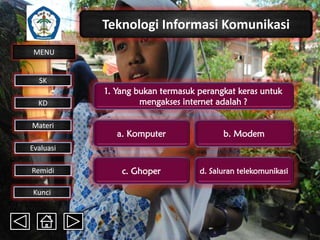

1. Yang bukan termasuk perangkat keras untuk
mengakses internet adalah ?
a. Komputer
b. Modem
c. Ghoper
d. Saluran telekomunikasi
Evaluasi
Remidi
Kunci

52. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi

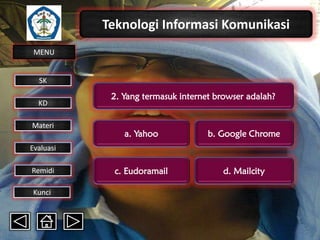

2. Yang termasuk internet browser adalah?
a. Yahoo
b. Google Chrome
c. Eudoramail
d. Mailcity
Evaluasi
Remidi
Kunci

53. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi

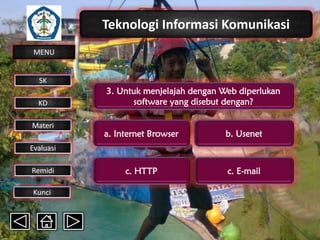

3. Untuk menjelajah dengan Web diperlukan
software yang disebut dengan?
a. Internet Browser
b. Usenet
c. HTTP
c. E-mail
Evaluasi
Remidi
Kunci

54. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci
REMIDIAL

55. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi

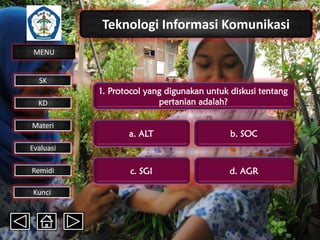

1. Protocol yang digunakan untuk diskusi tentang
pertanian adalah?
a. ALT
b. SOC
c. SGI
d. AGR
Evaluasi
Remidi
Kunci

56. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi

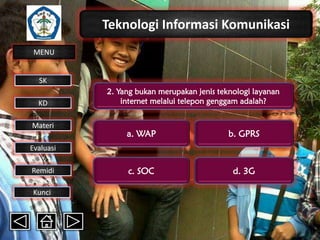

2. Yang bukan merupakan jenis teknologi layanan
internet melalui telepon genggam adalah?
a. WAP
b. GPRS
c. SOC
d. 3G
Evaluasi
Remidi
Kunci

57. Teknologi Informasi Komunikasi
MENU
SK
KD
Materi
Evaluasi
Remidi
Kunci

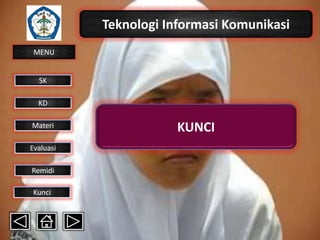

KUNCI

58. Teknologi Informasi Komunikasi
Evaluasi
KD
Materi
Evaluasi
Remidi
Kunci

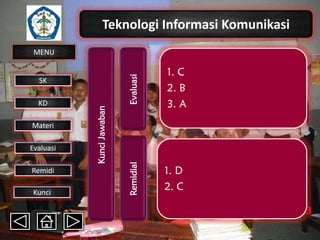

Kunci Jawaban
SK
1. C
2. B
3. A
Remidial
MENU
1. D
2. C
