Dokumen ini membahas perangkat keras dan fasilitas untuk mengakses internet, termasuk komputer, modem, dan berbagai saluran telekomunikasi. Selain itu, dokumen ini juga menjelaskan cara melakukan koneksi internet dan berbagai aplikasi internet yang tersedia. Uji kompetensi dan kunci jawaban juga disertakan untuk menguji pemahaman mengenai materi yang telahdibahas.

1. EXIT
NEXT
BAB 5
Hardware dan Fasilitas
untuk Mengakses Internet
MENU
PLAY

2. Disusun Oleh :
BACK
AYU KRISMANITA
DIANA RIZKI HAPSARI
M. ASRAF
NOVIYANTO
NUR FATMAWATI
NEXT

3. menu
SK DAN KD
MATERI
Uji kompetensi
Kunci jawaban
back
next
close

4. BACK

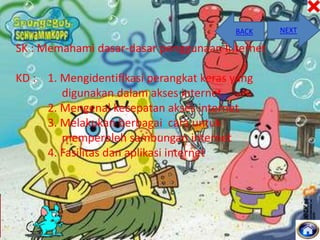

SK : Memahami dasar-dasar penggunaan Internet
KD : 1. Mengidentifikasi perangkat keras yang
digunakan dalam akses internet
2. Mengenal kecepatan akses internet
3. Melakukan berbagai cara untuk
memperoleh sambungan internet
4. Fasilitas dan aplikasi internet
NEXT

5. BACK
NEXT
1.1. Perangkat Keras (Hardware) Untuk Mengakses Internet
Perangkat keras (hardware) yang dibutuhkan untuk mengakses internet dan
fungsinya, antara lain adalah:
a. Komputer
b. Modem
c. Saluran Telepon (Line Telepon), TV Kabel, ISDN, Handphone.
A. Komputer
Komputer merupakan komponen utama untuk dapat mengakses internet.
Spesifikasi komputer yang digunakan dalam koneksi internet sangat
menentukan cepat atau lambatnya kinerja akses internet. Semakin tinggi
spesifikasi sebuah komputer, semakin cepat kinerja akses internet, begitu
pula sebaliknya.

6. BACK
NEXT

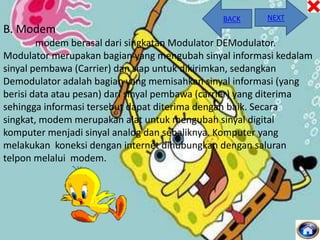

B. Modem
modem berasal dari singkatan Modulator DEModulator.
Modulator merupakan bagian yang mengubah sinyal informasi kedalam
sinyal pembawa (Carrier) dan siap untuk dikirimkan, sedangkan
Demodulator adalah bagian yang memisahkan sinyal informasi (yang
berisi data atau pesan) dari sinyal pembawa (carrier) yang diterima
sehingga informasi tersebut dapat diterima dengan baik. Secara
singkat, modem merupakan alat untuk mengubah sinyal digital
komputer menjadi sinyal analog dan sebaliknya. Komputer yang
melakukan koneksi dengan internet dihubungkan dengan saluran
telpon melalui modem.

7. BACK
NEXT

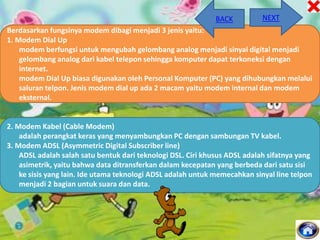

Berdasarkan fungsinya modem dibagi menjadi 3 jenis yaitu:
1. Modem Dial Up
modem berfungsi untuk mengubah gelombang analog menjadi sinyal digital menjadi
gelombang analog dari kabel telepon sehingga komputer dapat terkoneksi dengan
internet.
modem Dial Up biasa digunakan oleh Personal Komputer (PC) yang dihubungkan melalui
saluran telpon. Jenis modem dial up ada 2 macam yaitu modem internal dan modem
eksternal.
2. Modem Kabel (Cable Modem)
adalah perangkat keras yang menyambungkan PC dengan sambungan TV kabel.
3. Modem ADSL (Asymmetric Digital Subscriber line)
ADSL adalah salah satu bentuk dari teknologi DSL. Ciri khusus ADSL adalah sifatnya yang
asimetrik, yaitu bahwa data ditransferkan dalam kecepatan yang berbeda dari satu sisi
ke sisis yang lain. Ide utama teknologi ADSL adalah untuk memecahkan sinyal line telpon
menjadi 2 bagian untuk suara dan data.

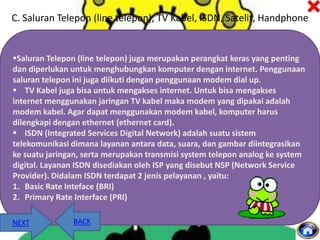

8. C. Saluran Telepon (line telepon), TV Kabel, ISDN, Satelit, Handphone
Saluran Telepon (line telepon) juga merupakan perangkat keras yang penting
dan diperlukan untuk menghubungkan komputer dengan internet. Penggunaan
saluran telepon ini juga diikuti dengan penggunaan modem dial up.
 TV Kabel juga bisa untuk mengakses internet. Untuk bisa mengakses
internet menggunakan jaringan TV kabel maka modem yang dipakai adalah
modem kabel. Agar dapat menggunakan modem kabel, komputer harus
dilengkapi dengan ethernet (ethernet card).
 ISDN (Integrated Services Digital Network) adalah suatu sistem
telekomunikasi dimana layanan antara data, suara, dan gambar diintegrasikan
ke suatu jaringan, serta merupakan transmisi system telepon analog ke system
digital. Layanan ISDN disediakan oleh ISP yang disebut NSP (Network Service
Provider). Didalam ISDN terdapat 2 jenis pelayanan , yaitu:
1. Basic Rate Inteface (BRI)
2. Primary Rate Interface (PRI)
NEXT
BACK

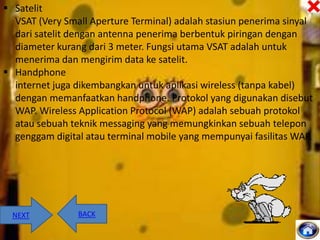

9.  Satelit
VSAT (Very Small Aperture Terminal) adalah stasiun penerima sinyal
dari satelit dengan antenna penerima berbentuk piringan dengan
diameter kurang dari 3 meter. Fungsi utama VSAT adalah untuk
menerima dan mengirim data ke satelit.
 Handphone
internet juga dikembangkan untuk aplikasi wireless (tanpa kabel)
dengan memanfaatkan handphone. Protokol yang digunakan disebut
WAP. Wireless Application Protocol (WAP) adalah sebuah protokol
atau sebuah teknik messaging yang memungkinkan sebuah telepon
genggam digital atau terminal mobile yang mempunyai fasilitas WAP.
NEXT
BACK

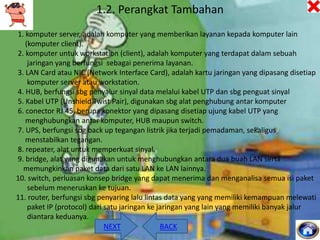

10. 1.2. Perangkat Tambahan
1. komputer server, adalah komputer yang memberikan layanan kepada komputer lain
(komputer client).
2. komputer untuk workstation (client), adalah komputer yang terdapat dalam sebuah
jaringan yang berfungsi sebagai penerima layanan.
3. LAN Card atau NIC (Network Interface Card), adalah kartu jaringan yang dipasang disetiap
komputer server atau workstation.
4. HUB, berfungsi sbg penyalur sinyal data melalui kabel UTP dan sbg penguat sinyal
5. Kabel UTP (Unshield Twist Pair), digunakan sbg alat penghubung antar komputer
6. conector RJ 45, berupa konektor yang dipasang disetiap ujung kabel UTP yang
menghubungkan antar komputer, HUB maupun switch.
7. UPS, berfungsi sbg back up tegangan listrik jika terjadi pemadaman, sekaligus
menstabilkan tegangan.
8. repeater, alat untuk memperkuat sinyal.
9. bridge, alat yang digunakan untuk menghubungkan antara dua buah LAN serta
memungkinkan paket data dari satu LAN ke LAN lainnya.
10. switch, perluasan konsep bridge yang dapat menerima dan menganalisa semua isi paket
sebelum meneruskan ke tujuan.
11. router, berfungsi sbg penyaring lalu lintas data yang yang memiliki kemampuan melewati
paket IP (protocol) dari satu jaringan ke jaringan yang lain yang memiliki banyak jalur
diantara keduanya.
NEXT
BACK

11. NEXT

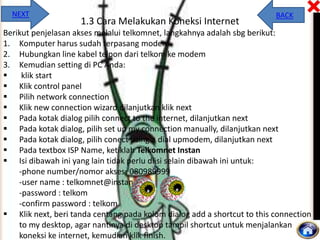

1.3 Cara Melakukan Koneksi Internet
BACK
Berikut penjelasan akses melalui telkomnet, langkahnya adalah sbg berikut:
1. Komputer harus sudah terpasang modem
2. Hubungkan line kabel telpon dari telkom ke modem
3. Kemudian setting di PC Anda:

klik start
 Klik control panel
 Pilih network connection
 Klik new connection wizard dilanjutkan klik next
 Pada kotak dialog pilih connect to the internet, dilanjutkan next
 Pada kotak dialog, pilih set up my connection manually, dilanjutkan next
 Pada kotak dialog, pilih conect using a dial upmodem, dilanjutkan next
 Pada textbox ISP Name, ketiklah Telkomnet Instan
 Isi dibawah ini yang lain tidak perlu diisi selain dibawah ini untuk:
-phone number/nomor akses: 080989999
-user name : telkomnet@instan
-password : telkom
-confirm password : telkom
 Klik next, beri tanda centang pada kolom dialog add a shortcut to this connection
to my desktop, agar nantinya di desktop tampil shortcut untuk menjalankan
koneksi ke internet, kemudian klik finish.

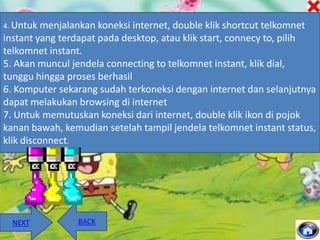

12. 4. Untuk
menjalankan koneksi internet, double klik shortcut telkomnet
instant yang terdapat pada desktop, atau klik start, connecy to, pilih
telkomnet instant.
5. Akan muncul jendela connecting to telkomnet instant, klik dial,
tunggu hingga proses berhasil
6. Komputer sekarang sudah terkoneksi dengan internet dan selanjutnya
dapat melakukan browsing di internet
7. Untuk memutuskan koneksi dari internet, double klik ikon di pojok
kanan bawah, kemudian setelah tampil jendela telkomnet instant status,
klik disconnect.
NEXT
BACK

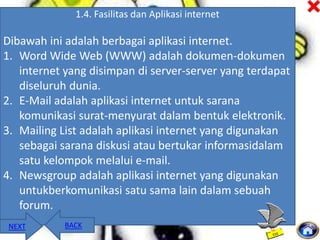

13. 1.4. Fasilitas dan Aplikasi internet
Dibawah ini adalah berbagai aplikasi internet.
1. Word Wide Web (WWW) adalah dokumen-dokumen
internet yang disimpan di server-server yang terdapat
diseluruh dunia.
2. E-Mail adalah aplikasi internet untuk sarana
komunikasi surat-menyurat dalam bentuk elektronik.
3. Mailing List adalah aplikasi internet yang digunakan
sebagai sarana diskusi atau bertukar informasidalam
satu kelompok melalui e-mail.
4. Newsgroup adalah aplikasi internet yang digunakan
untukberkomunikasi satu sama lain dalam sebuah
forum.
NEXT
BACK

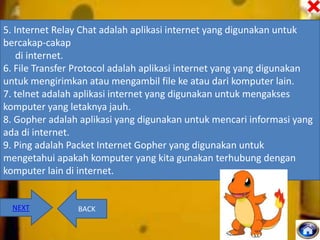

14. 5. Internet Relay Chat adalah aplikasi internet yang digunakan untuk
bercakap-cakap
di internet.
6. File Transfer Protocol adalah aplikasi internet yang yang digunakan
untuk mengirimkan atau mengambil file ke atau dari komputer lain.
7. telnet adalah aplikasi internet yang digunakan untuk mengakses
komputer yang letaknya jauh.
8. Gopher adalah aplikasi yang digunakan untuk mencari informasi yang
ada di internet.
9. Ping adalah Packet Internet Gopher yang digunakan untuk
mengetahui apakah komputer yang kita gunakan terhubung dengan
komputer lain di internet.
NEXT
BACK

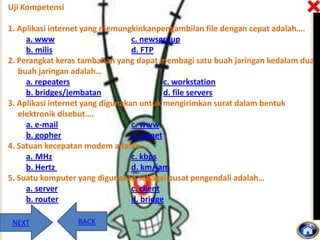

15. Uji Kompetensi
1. Aplikasi internet yang memungkinkanpengambilan file dengan cepat adalah….
a. www
c. newsgroup
b. milis
d. FTP
2. Perangkat keras tambahan yang dapat membagi satu buah jaringan kedalam dua
buah jaringan adalah…
a. repeaters
c. workstation
b. bridges/jembatan
d. file servers
3. Aplikasi internet yang digunakan untuk mengirimkan surat dalam bentuk
elektronik disebut….
a. e-mail
c. www
b. gopher
d. telnet
4. Satuan kecepatan modem adalah….
a. MHz
c. kbps
b. Hertz
d. km/jam
5. Suatu komputer yang digunakan sebagai pusat pengendali adalah…
a. server
c. client
b. router
d. bridge
NEXT
BACK

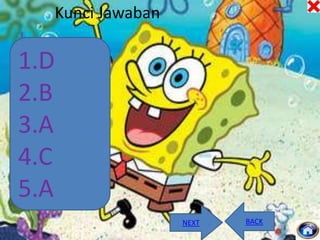

16. Kunci Jawaban
1.D
2.B
3.A
4.C
5.A
