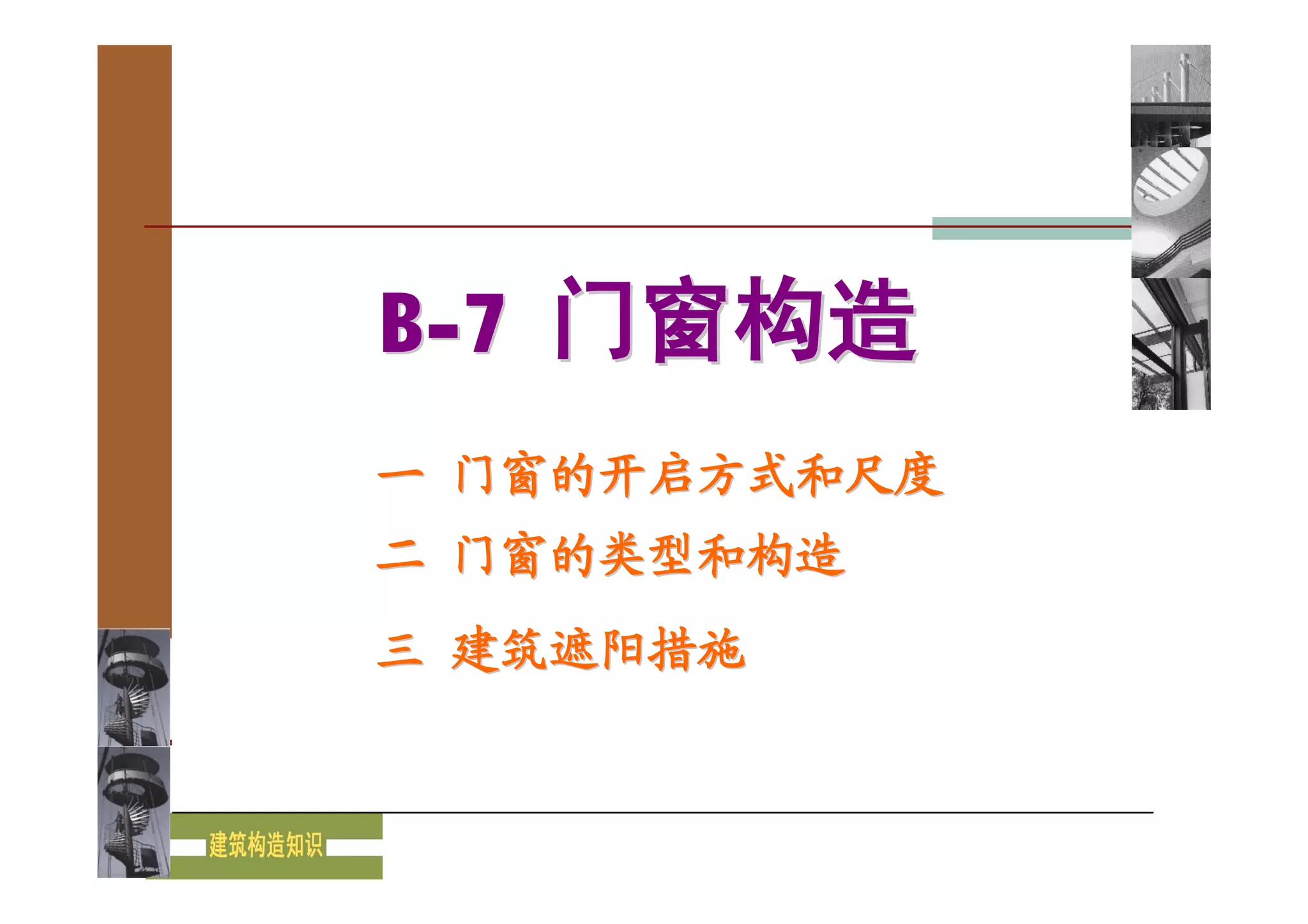

- 1. B-7 门窗构造 一 门窗的开启方式和尺度 二 门窗的类型和构造 三 建筑遮阳措施
- 2. 一 门窗的开启方式和尺度 功能： 功能 n 门——交通出入，分隔联系，兼通风采光 n 窗——采光通风，观察，递物 n 保温，隔热，隔声，防水，防火，防尘， 防盗、美观、坚固、耐用
- 4. 1窗的开启方 式与尺度
- 5. 2 窗的尺度 窗的尺度根据采光通风要求、材料构造要 求和建筑造型等因素确定。 Ø平开木窗：高800-1200 Ø上下悬窗：高300-600 Ø中悬窗：高度不宜大于1200，宽度不宜大于1000 Ø推拉窗：高宽均不宜大于1500
- 6. 3 窗的造设计要求 n 窗的开启形式要考虑方便使用、安全、易于清洁。 n 高层建筑一般选用推拉窗或上旋窗；单扇平开窗为便 于擦洗，应选用长脚铰链或平移式铰链 n 底层开设的窗户均要有防护安全措施；面向走廊或公 共部位开窗一般应内开，或开高窗；
- 7. n 一般民用建筑均应考虑设置纱窗，窗框料的 选型应有纱窗安装的位置； n 窗台高度一般不宜低于900，低于800时，窗 外又无阳台或平台时，需有防护安全措施。 外窗台要有防水构造，内窗台应比外窗台高 出20； n 楼梯间外窗位置应考虑各层圈梁走向，不能 避让时，应增设附加圈梁，并保证一定的搭 接长度；
- 8. 4 门的开启方式与尺度 平开门 转门 弹簧门 升降门 推拉门 上翻门 折叠门 卷帘门
- 12. n 平面布置时，两个相邻并经常开启的门，应避 免开启时互相碰撞。 n 经常出入的外门应设置雨篷。 n 住宅内门的位置和开启方向要考虑家具搬运和 布置。 n 旋转门、电动门和尺度较大的门，在其附近应 另设普通门。 n 变形缝处不得利用门框盖缝，而且门扇开启时 不得跨缝。
- 13. 5 门的尺度 门的尺度根据交通运输和安全疏散要求确定。 区分门和门洞的概念 门洞 常用尺寸 ⑴外门：单扇门宽度900~1000 双扇门宽度1500~2000 ⑵内门：单扇门宽度600~900 双扇门宽度1200~1500 ⑶门的高度：一般多为2000、2100、2200（不包括亮子）
- 15. 6、门的构造设计应注意的问题： n 为防风或保温一般公共建筑经常出入的西北方向的门，常 设置双道门或门斗。 n 用于疏散楼梯间的防火门，应采用单向弹簧门，并应向疏 散方向开启。防火门分为甲、乙、丙三级。其耐火极限甲 级应为1.2H，乙级应为0.9H，丙级应为0.6H。 n 体育场馆供运动员经常出入的门，门扇净高不得低于2200。 n 幼托建筑中不宜选用弹簧门，其他建筑设置弹簧门，应在 可视部分安装透明玻璃。
- 16. 二 门窗的类型和构造 1 木门窗的构造 2 铝合金门窗构造 3 塑钢门窗 4 彩板门窗
- 19. ⑶ 木门扇类型 ①镶板门：门扇由骨架和门芯板组成。 镶板门 芯板可为木板、胶合板、硬质纤维板、玻 璃等。 门芯板为玻璃时，则为玻璃门。 门芯为纱或百页时，则为纱门或百页门。
- 20. ②夹板门： 夹板门 中间为轻型骨 架，两面贴胶合 板、纤维板等薄 板的门。一般为 室内门。
- 21. ③模压门等（新工艺）
- 22. ⑷ 门窗与墙体的安装方式 立橖——在墙体砌筑之前先将门 框或窗框立起，称为立橖。已 很少用。 塞橖——在墙体砌筑之后再将门 框或窗框塞入预留的洞口然后 进行固定，称为塞口。施工方 便且可避免窗框过早安装而受 损。
- 23. ⑷ 木门窗与墙体之间要留缝，作灰口等 窗框与墙体之间有 10~20㎜施工缝，用纤 维、麻丝等材料嵌填。
- 24. n 窗樘与墙内平者，做贴脸
- 25. 2 铝合金门窗构造 ⑴ 铝合金门窗的特点 ①自重轻。 自重轻 每平方米耗用铝材平均只有80—120N(钢门窗为 170～200N)，较钢门窗轻50％左右。 ②密封性好。 密封性好 气密性、水密性、隔声性、隔热性都较钢、 木门窗有显著的提高。
- 26. 因此，在装设空调设备的建筑中，对防火、 隔声、保温、隔热有特殊要求的建筑中，以 及多台风、多暴雨、多风沙地区的建筑中更 适合用铝合金门窗。 ③ 耐腐蚀、坚固耐用。铝合金门窗不需要涂涂 料，氧化层不褪色、不脱落，表面不需要维 修。铝合金门窗强度高，刚性好，坚固耐 用，开闭轻便灵活，无噪声，安装速度快。
- 27. ④ 色泽美观。铝合金门窗框料型材表面经过氧化着色处 色泽美观 理后，既可保持铝材的银白色，又可以制成各种柔和 的颜色或带色的花纹，如古铜色、暗红色、黑色等。
- 28. 2 铝合金门窗安装 确定门窗框水平、垂直后，将门窗框用木楔定 位；用连接件将铝合金框固定在墙(梁)上。 连接件可采用焊接、预留洞连接、膨胀螺栓、射 钉等方法固定，每边至少2个固定点，间距不大于 500，各转角与固定点的距离不大于200。
- 29. 焊接 预 留 洞 连 接
- 30. 膨 胀 螺 栓 连 接 射 钉 连 接
- 32. ⑶ 铝合金门窗命名 铝合金门窗框料系列名称是以铝合金 门窗框的厚度构造尺寸确定。 如：平开门门框厚度构造尺寸为50mm 宽，即称为50系列铝合金平开门；推拉窗 窗框厚度构造尺寸90mm宽，即称为90系列 铝合金推拉窗等。
- 33. 3 塑钢门窗 塑钢门窗是以聚氯乙烯(PVC)树脂为主要原 料，加上一定比例的多种添加剂，经挤出加工 成型材。然后切割、熔接的方式制成窗框、 扇，再配装上各种附件而制成门窗。为增加型 材的刚性，在规定的长度范围内，型材空腔需 填加钢衬(加强筋)，所以称之为塑钢门窗。
- 34. n 塑钢门窗是继木、钢、铝之后的第四代新型 建筑门窗，在我国塑钢窗虽然起步较晚，但发 展迅猛。
- 38. n 普通塑钢门窗
- 39. ⑴ 塑钢门窗主要特点 保温节能：塑料型材为多腔式结构。具 有良好的隔热性，其材料的传热系数甚 小，仅为铝材的1／1250。因而隔热效果 显著，尤其对具有空调和暖气设备的现 代化建筑更加适用。与铝窗相比可节省 能源25％以上。
- 40. n 空气渗透性(气密性)：在10Pa以下，单 位缝长渗透量小于0．5M3／M·H，为木窗 的3倍。 n 抗风压性能：在主要受力杆相对挠度为1 ／300时，抗风压强度值为1400Pa，安全 检测结果为3500Pa。 n 隔音性：比铝合金窗高30分贝以上。 n 耐腐蚀性：由于塑料型材的独特配方， 使其具有良好的耐腐蚀性能。任何酸、 碱、盐等化学成份的侵蚀。
- 41. n 防火性能：塑钢门窗不自燃、不助燃、能自熄、安全可 靠。经公安部上海科研所检测氧指数为47％。 n 绝缘性能：塑钢门窗为优良的电绝缘体，安全系数高。 n 成品精度高：不变形、清洗容易、免维修，安 装方便快速。
- 43. 4 彩板门窗 n 以彩色镀锌钢板经机械加工而成的门窗。自重轻、 硬度高耐腐蚀等优点。薄壁空腹型钢。
- 44. 三 建筑遮阳措施 建筑遮阳措施对于减少太阳辐 射，控制室内温度具有重要的作用， 也是重要的节能构造措施。 常见的措施有： 绿化遮阳、简易活动遮阳、建筑 构件遮阳。
