Atrium hks-200 katalog-rus

Документ представляет собой каталог фурнитуры hautau atrium hks® 200 для откидных и раздвижных элементов из древесины и пластика, с максимальным весом створки до 200 кг. Он описывает характеристики, области применения и технические детали продукции, включая универсальные запорные механизмы и системы регулировки. Также подчеркивается высокая надежность и долговечность фурнитуры, подтвержденная сертификацией.

Embed presentation

Download to read offline
Каталог 01/2009 H A U T A U A T R I U M H K S® 2 0 0 для деревянных и пластиковых элементов
Каталог HAUTAU Откидная и раздвижная фурнитура HAUTAU ATRIUM HKS® 200 01/2009 Update 02/2010 HAUTAU GmbH Postfach 1151 D 31689 Helpsen Телефон 05724/393-0 Факс 05724/393-125 Info@HAUTAU.de www.HAUTAU.de Хелпсен, управляющая Петра Хаутау Торговый реестр Штадтхаген · Запись в ТР № 2565 Банковские реквизиты Volksbank Bückeburg-Rinteln eG (BLZ 25591413) Счёт 645273600 IBAN: DE19255914130645273600 · SWIFT: GENODEF1BCK Postbank Hannover (BLZ 25010030) Счёт 3887-305 IBAN: DE63250100300003887305 · SWIFT: PBNKDEFF250 ИНН: DE 811 213 544 Напечатано в Германии · Перепечатка, также в виде выдержки, допускается только при письменном разрешении издателя. С учётом прогресса мы сохраняем за собой право на изменения конструкции и связанные с этим отклонения в изображениях, размерах, данных веса и т.п. Изделия изображены на рисунках не в натуральную величину и не соизмеримы друг с другом.

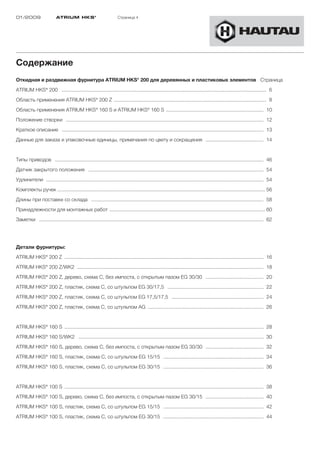

01/2009 ATRIUM HKS ® Страница 4 Содержание Откидная и раздвижная фурнитура ATRIUM HKS® 200 для деревянных и пластиковых элементов Страница ATRIUM HKS® 200 ................................................................................................................................................. 6 Область применения ATRIUM HKS® 200 Z ............................................................................................................ 8 Область применения ATRIUM HKS® 160 S и ATRIUM HKS® 160 S ..................................................................... 10 Положение створки ............................................................................................................................................ 12 Краткое описание ............................................................................................................................................... 13 Данные для заказа и упаковочные единицы, примечания по цвету и сокращения ......................................... 14 Типы приводов .................................................................................................................................................... 46 Датчик закрытого положения ............................................................................................................................ 54 Удлинители .......................................................................................................................................................... 54 Комплекты ручек ................................................................................................................................................... 56 Длины при поставке со склада .......................................................................................................................... 58 Принадлежности для монтажных работ .............................................................................................................. 60 Заметки ............................................................................................................................................................... 62 Детали фурнитуры: ATRIUM HKS® 200 Z ............................................................................................................................................. 16 ATRIUM HKS® 200 Z/WK2 .................................................................................................................................... 18 ATRIUM HKS® 200 Z, дерево, схема С, без импоста, с открытым пазом EG 30/30 ......................................... 20 ATRIUM HKS® 200 Z, пластик, схема С, со штульпом EG 30/17,5 .................................................................... 22 ATRIUM HKS® 200 Z, пластик, схема С, со штульпом EG 17,5/17,5 ................................................................. 24 ATRIUM HKS® 200 Z, пластик, схема С, со штульпом AG .................................................................................. 26 ATRIUM HKS® 160 S ............................................................................................................................................. 28 ATRIUM HKS® 160 S/WK2 ................................................................................................................................... 30 ATRIUM HKS® 160 S, дерево, схема С, без импоста, с открытым пазом EG 30/30 ......................................... 32 ATRIUM HKS® 160 S, пластик, схема С, со штульпом EG 15/15 ....................................................................... 34 ATRIUM HKS® 160 S, пластик, схема С, со штульпом EG 30/15 ....................................................................... 36 ATRIUM HKS® 100 S ............................................................................................................................................. 38 ATRIUM HKS® 100 S, дерево, схема С, без импоста, с открытым пазом EG 30/15 ......................................... 40 ATRIUM HKS® 100 S, пластик, схема С, со штульпом EG 15/15 ....................................................................... 42 ATRIUM HKS® 100 S, пластик, схема С, со штульпом EG 30/15 ....................................................................... 44
01/2009 ATRIUM HKS ® Страница 5 Заметки
02/2010 ATRIUM HKS ® Страница 6 ATRIUM HKS® 200 для откидных и раздвижных элементов из дерева и пластика, вес створки до 200 кг. Уникальные характеристики Фиксированное отведение 125 мм Обладая положением фиксированного отведения на расстояние 125 мм, каретки и ножницы новой фурнитуры ATRIUM HKS® 200 предлагают самое широкое отведение среди всех параллель- ных откидно-раздвижных систем, имеющихся на рынке. Фурни- тура предназначена для широких профилей и отвечает требо- ваниям для оконных систем с высокими теплоизоляционными свойствами. Концепция каретки с максимальным диаметром роликов и монтажным размером 35 мм, скрытым управлением и новой системой самостопорной регулировки по высоте Каретки новой фурнитуры ATRIUM HKS® 200 имеют диаметр роликов 28 мм – больше, чем у любой другой аналогичной фурнитурной системы, при этом занимаемая площадь состав- ляет всего 35 мм. Управлящая колодка с защитой от проникно- вения грязи. Это обеспечивает долговечность и лёгкое, удобное обслуживание. Новая регулировка по высоте с предохранитель- ным зажимом позволяет производить самостопорную регули- ровку створки с помощью всего одного инструмента. Каретка ATRIUM HKS® 200 TWIN Новая каретка ATRIUM HKS® 200 двойная с цельным корпусом надёжно выдерживает вес створки до 200 кг. Предварительно установленные каретки значительно сокращают время монтажа. Система блокировки от ошибочного открывания Положение сдвига HAUTAU onTop Новая система блокировки от ошибочного открывания эффек- тивно гарантирует комфортную эксплуатацию. Дополнительно она предотвращает несанкционированное снятие створки. Систему блокировки от ошибочного открывания можно также применять для элементов штульповой створки (схема C). Высота створки до 2700 мм Благодаря прочной конструкции ножниц и каретки фурнитуру ATRIUM HKS® 200 можно применять при высоте створки по фальцу до 2700 мм. Таким образом, фурнитурная система выполняет архитектурные требования в отношении стеклянных дверей на всю высоту помещения. Ходовая шина При макс. весе створки 160 кг ходовая шина не нуждается в подкладке, при соблюдении рекомендаций для крепежа, укaзaнных в инструкции по сборке. Пластиковая защёлка Новые защёлки из специального пластика позволяют легко фиксировать створку в откидном положении, обеспечивая надёжное и удобное обслуживание. Проверенное и сертифицированное качество. Срок эксплуатации ATRIUM HKS® 200 соответствует высшему классу, что доказано испытанием по EN 13126-17 и соответ- ствует 25. 000 циклам. Неизменное качество контролируется в рамках программы Q-Zert- Programm QM 347,разработанной институтом оконных технологий (ift) в Розенгейме. Сертификационная программа охватывает первое посещение производителя фурнитуры и очередной независимый контроль по EN 13126-17 (продолжи- тельная дееспособность Паралельно-сдвижной-откидной фур- нитуры) и по EN 1191 (продолжительная опытная эксплуатация окон и дверей). Кроме того,со стороны производителя, должен большая ширина отведения: 125 мм проводиться постоянный собственный контроль.

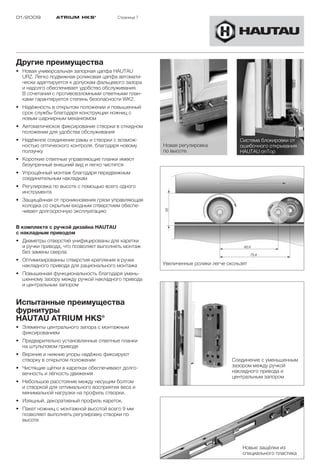

01/2009 ATRIUM HKS ® Страница 7 Другие преимущества • Новая универсальная запорная цапфа HAUTAU URZ. Легко подвижная роликовая цапфа автомати- чески адаптируется к допускам фальцевого зазора и надолго обеспечивает удобство обслуживания. В сочетании с противовзломными ответными план- ками гарантируется степень безопасности WK2. • Надёжность в открытом положении и повышенный срок службы благодаря конструкции ножниц с новым шарнирным механизмом • Автоматическое фиксирование створки в откидном положении для удобства обслуживания • Надёжное соединение рамы и створки с возмож- Система блокировки от ностью оптического контроля, благодаря новому Новая регулировка ошибочного открывания ползунку по высоте HAUTAU onTop • Короткие ответные управляющие планки имеют безупречный внешний вид и легко чистятся • Упрощённый монтаж благодаря передвижным соединительным накладкам • Регулировка по высоте с помощью всего одного инструмента • Защищённая от проникновения грязи управляющая колодка со скрытым входным отверстием обеспе- чивает долгосрочную эксплуатацию В комплекте с ручкой дизайна HAUTAU с накладным приводом • Диаметры отверстий унифицированы для каретки и ручки привода, что позволяет выполнять монтаж без замены сверла • Оптимизированны отверстия крепления в ручке накладного привода для рационального монтажа Увеличенные ролики легче скользят • Повышенная функциональность благодаря умень- шенному зазору между ручкой накладного привода и центральным запором Испытанные преимущества фурнитуры HAUTAU ATRIUM HKS® • Элементы центрального запора с монтажным фиксированием • Предварительно установленные ответные планки на штульповом приводе • Верхние и нижние упоры надёжно фиксируют створку в открытом положении Соединение с уменьшенным • Чистящие щётки в каретках обеспечивают долго- зазором между ручкой вечность и лёгкость движения накладного привода и центральным запором • Небольшое расстояние между несущим болтом и створкой для оптимального восприятия веса и минимальной нагрузки на профиль створки. • Изящный, декоративный профиль кареток. • Пакет ножниц с монтажной высотой всего 9 мм позволяет выполнять регулировку створки по высоте Новые защёлки из специального пластика

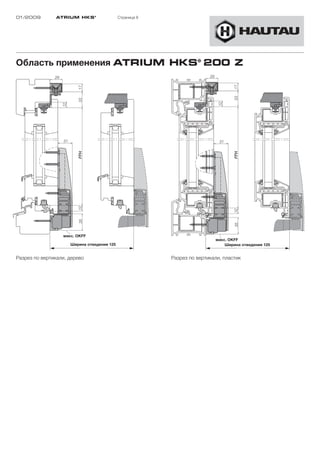

01/2009 ATRIUM HKS ® Страница 8 Область применения ATRIUM HKS® 200 Z макс. OKFF макс. OKFF Ширина отведения 125 Ширина отведения 125 Разрез по вертикали, дерево Разрез по вертикали, пластик
01/2009 ATRIUM HKS ® Страница 9 ATRIUM HKS® 200 Z Ширина створки по фальцу (FFB) 720 - 2000 мм Высота створки по фальцу (FFH) 900 - 2700 мм Вес створки макс. 160 кг Мин. высота наплава = 15 Применительно для I-величины от 50±10 ATRIUM HKS® 200 Z с каретками TWIN Ширина створки по фальцу (FFB) 1050 - 2000 мм Высота створки по фальцу (FFH) 900 - 2700 мм Вес створки макс. 200 кг Мин. высота наплава = 15 Применительно для I-величины от 50±10 FFH : FFB = макс. 2,5 : 1 Указанные здесь границы области применения являются обязательными и не должны превышаться. = до 30 кг/м2 = до 50 кг/м2 Кроме того, придерживайтесь допустимых параметров применения, инструкций и указаний по переработке = до 40 кг/м2 = до 60 кг/м2 производителя профиля.

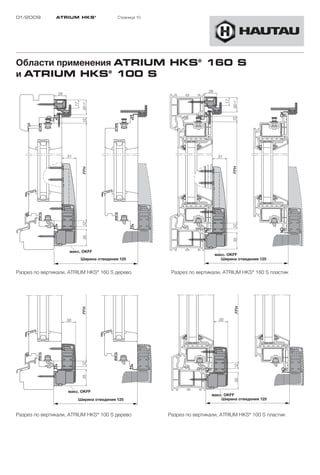

01/2009 ATRIUM HKS ® Страница 10 Области применения ATRIUM HKS® 160 S и ATRIUM HKS® 100 S макс. OKFF макс. OKFF Ширина отведения 125 Ширина отведения 125 Разрез по вертикали, ATRIUM HKS® 160 S дерево Разрез по вертикали, ATRIUM HKS® 160 S пластик макс. OKFF макс. OKFF Ширина отведения 125 Ширина отведения 125 Разрез по вертикали, ATRIUM HKS® 100 S дерево Разрез по вертикали, ATRIUM HKS® 100 S пластик
01/2009 ATRIUM HKS ® Страница 11 ATRIUM HKS® 160 S Ширина створки по фальцу (FFB) 620 - 1650 мм Высота створки по фальцу (FFH) 650 - 2700 мм Вес створки макс. 160 кг Мин. высота наплава = 15 Применительно для I-величины от 50±10 ATRIUM HKS® 100 S Ширина створки по фальцу (FFB) 620 - 1250 мм Высота створки по фальцу (FFH) 650 - 2250 мм Вес створки макс. 100 кг Мин. высота наплава = 15 Применительно для I-величины от 50±10 FFH : FFB = макс. 2,5 : 1 Указанные здесь границы области применения являются обязательными и не должны превышаться. = до 30 кг/м2 = до 50 кг/м2 Кроме того, придерживайтесь допустимых параметров применения, инструкций и указаний по переработке = до 40 кг/м2 = до 60 кг/м2 производителя профиля.

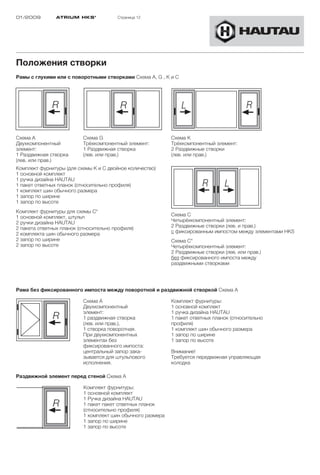

01/2009 ATRIUM HKS ® Страница 12 Положения створки Рамы с глухими или с поворотными створками Схема A, G , K и C Схема A Схема G Схема K Двухкомпонентный Трёхкомпонентный элемент: Трёхкомпонентный элемент: элемент: 1 Раздвижная створка 2 Раздвижные створки 1 Раздвижная створка (лев. или прав.) (лев. или прав.) (лев. или прав.) Комплект фурнитуры (для схемы K и C двойное количество) 1 основной комплект 1 ручка дизайна HAUTAU 1 пакет ответных планок (относительно профиля) 1 комплект шин обычного размера 1 запор по ширине 1 запор по высоте Комплект фурнитуры для схемы C* 1 основной комплект, штульп Схема C 2 ручки дизайна HAUTAU Четырёхкомпонентный элемент: 2 пакета ответных планок (относительно профиля) 2 Раздвижные створки (лев. и прав.) 2 комплекта шин обычного размера с фиксированным импостом между элементами HKS 2 запор по ширине Схема C* 2 запор по высоте Четырёхкомпонентный элемент: 2 Раздвижные створки (лев. или прав.) без фиксированного импоста между раздвижными створками Рама без фиксированного импоста между поворотной и раздвижной створкой Схема A Схема A Комплект фурнитуры: Двухкомпонентный 1 основной комплект элемент: 1 ручка дизайна HAUTAU 1 раздвижная створка 1 пакет ответных планок (относительно (лев. или прав.), профиля) 1 створка поворотная. 1 комплект шин обычного размера При двухкомпонентных 1 запор по ширине элементах без 1 запор по высоте фиксированного импоста: центральный запор зака- Внимание! зывается для штульпового Требуется передвижная управляющая исполнения. колодка Раздвижной элемент перед стеной Схема A Комплект фурнитуры: 1 основной комплект 1 Ручка дизайна НAUTAU 1 пакет пакет ответных планок (относительно профиля) 1 комплект шин обычного размера 1 запор по ширине 1 запор по высоте

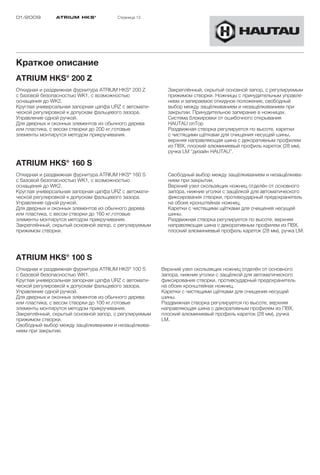

01/2009 ATRIUM HKS ® Страница 13 Краткое описание ATRIUM HKS® 200 Z Откидная и раздвижная фурнитура ATRIUM HKS® 200 Z Закреплённый, скрытый основной запор, с регулируемым с базовой безопасностью WK1, с возможностью прижимом створки. Ножницы с принудительным управле- оснащения до WK2. нием и запираемое откидное положение, свободный Круглая универсальная запорная цапфа URZ с автомати- выбор между защёлкиванием и незащёлкиванием при ческой регулировкой к допускам фальцевого зазора. закрытии. Принудительное запирание в ножницах. Управление одной ручкой. Система блокировки от ошибочного открывания Для дверных и оконных элементов из обычного дерева HAUTAU onTop или пластика, с весом створки до 200 кг,готовые Раздвижная створка регулируется по высоте, каретки элементы монтирутся методом прикручивания. с чистящими щётками для очищения несущей шины, верхняя направляющая шина с декоративным профилем из ПВХ, плоский алюминиевый профиль кареток (28 мм), ручка LM “дизайн HAUTAU”. ATRIUM HKS® 160 S Откидная и раздвижная фурнитура ATRIUM HKS® 160 S Свободный выбор между защёлкиванием и незащёлкива- с базовой безопасностью WK1, с возможностью нием при закрытии. оснащения до WK2. Верхний узел скользящих ножниц отделён от основного Круглая универсальная запорная цапфа URZ с автомати- запора, нижние уголки с защёлкой для автоматического ческой регулировкой к допускам фальцевого зазора. фиксирования створки, противоударный предохранитель Управление одной ручкой. на обоих кронштейнах ножниц. Для дверных и оконных элементов из обычного дерева Каретки с чистящими щётками для очищения несущей или пластика, с весом створки до 160 кг,готовые шины. элементы монтирутся методом прикручивания. Раздвижная створка регулируется по высоте, верхняя Закреплённый, скрытый основной запор, с регулируемым направляющая шина с декоративным профилем из ПВХ, прижимом створки. плоский алюминиевый профиль кареток (28 мм), ручка LM. ATRIUM HKS® 100 S Откидная и раздвижная фурнитура ATRIUM HKS® 100 S Верхний узел скользящих ножниц отделён от основного с базовой безопасностью WK1. запора, нижние уголки с защёлкой для автоматического Круглая универсальная запорная цапфа URZ с автомати- фиксирования створки, противоударный предохранитель ческой регулировкой к допускам фальцевого зазора. на обоих кронштейнах ножниц. Управление одной ручкой. Каретки с чистящими щётками для очищения несущей Для дверных и оконных элементов из обычного дерева шины. или пластика, с весом створки до 100 кг,готовые Раздвижная створка регулируется по высоте, верхняя элементы монтирутся методом прикручивания. направляющая шина с декоративным профилем из ПВХ, Закреплённый, скрытый основной запор, с регулируемым плоский алюминиевый профиль кареток (28 мм), ручка прижимом створки. LM. Свободный выбор между защёлкиванием и незащёлкива- нием при закрытии.

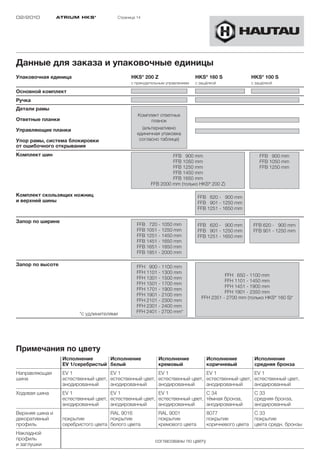

02/2010 ATRIUM HKS ® Страница 14 Данные для заказа и упаковочные единицы Упаковочная единица HKS® 200 Z HKS® 160 S HKS® 100 S с принудительным управлением с защёлкой с защёлкой Основной комплект Ручка Детали рамы Комплект ответных Ответные планки планок Управляющие планки (альтернaтивно единичная упаковка Упор рамы, система блокировки согласно таблице) от ошибочного открывания Комплект шин FFB 900 mm FFB 900 mm FFB 1050 mm FFB 1050 mm FFB 1250 mm FFB 1250 mm FFB 1450 mm FFB 1650 mm FFB 2000 mm (только HKS® 200 Z) Комплект скользящих ножниц FFB 620 - 900 mm и верхней шины FFB 901 - 1250 mm FFB 1251 - 1650 mm Запор по ширине FFB 720 - 1050 mm FFB 620 - 900 mm FFB 620 - 900 mm FFB 1051 - 1250 mm FFB 901 - 1250 mm FFB 901 - 1250 mm FFB 1251 - 1450 mm FFB 1251 - 1650 mm FFB 1451 - 1650 mm FFB 1651 - 1850 mm FFB 1851 - 2000 mm Запор по высоте FFH 900 - 1100 mm FFH 1101 - 1300 mm FFH 650 - 1100 mm FFH 1301 - 1500 mm FFH 1101 - 1450 mm FFH 1501 - 1700 mm FFH 1451 - 1900 mm FFH 1701 - 1900 mm FFH 1901 - 2350 mm FFH 1901 - 2100 mm FFH 2351 - 2700 mm (только HKS® 160 S)* FFH 2101 - 2300 mm FFH 2301 - 2400 mm *с удлинителями FFH 2401 - 2700 mm* Примечания по цвету Исполнение Исполнение Исполнение Исполнение Исполнение EV 1/серебристый белый кремовый коричневый средняя бронза Направляющая EV 1 EV 1 EV 1 EV 1 EV 1 шина естественный цвет, естественный цвет, естественный цвет, естественный цвет, естественный цвет, анодированный анодированный анодированный анодированный анодированный Ходовая шина EV 1 EV 1 EV 1 C 34 C 33 естественный цвет, естественный цвет, естественный цвет, тёмная бронза, средняя бронза, анодированный анодированный анодированный анодированный анодированный Верхняя шина и RAL 9016 RAL 9001 8077 C 33 декоративный покрытие покрытие покрытие покрытие покрытие профиль серебристого цвета белого цвета кремового цвета коричневого цвета цвета средн. бронзы Накладной профиль согласованы по цвету и заглушки

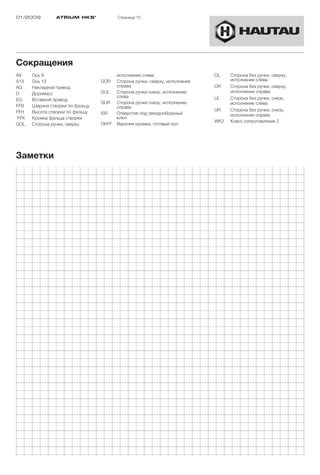

01/2009 ATRIUM HKS ® Страница 15 Сокращения A9 Ось 9 исполнение слева OL Сторона без ручки, сверху, A13 Ось 13 GOR Сторона ручки, сверху, исполнение исполнение слева AG Накладной привод справа OR Сторона без ручки, сверху, D Дорнмасс GUL Сторона ручки снизу, исполнение исполнение справа слева UL Сторона без ручки, снизу, EG Вставной привод GUR Сторона ручки снизу, исполнение исполнение слева FFB Ширина створки по фальцу справа FFH Высота створки по фальцу UR Сторона без ручки, снизу, ISR Отверстие под звездообразный исполнение справа FFK Кромка фальца створки ключ WK2 Класс сопротивления 2 GOL Сторона ручки, сверху, OKFF Верхняя кромка, готовый пол Заметки

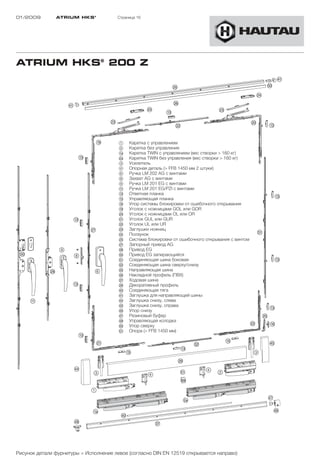

01/2009 ATRIUM HKS ® Страница 16 ATRIUM HKS® 200 Z 1 Каретка с управлением 2 Каретка без управления !a Каретка TWIN с управлением (вес створки > 160 кг) “a Каретка TWIN без управления (вес створки > 160 кг) 3 Усилитель 4 Опорная деталь (> FFB 1450 мм 2 штуки) 6 Ручка LM 202 AG с винтами 8 Захват AG с винтами 9 Ручка LM 201 EG с винтами !A Ручка LM 201 EG/PZI с винтами !D Ответная планка !G Управляющая планка !H Упор системы блокировки от ошибочного открывания !L Уголок с ножницами GOL или GOR “Ö Уголок с ножницами OL или OR "A Уголок GUL или GUR "S Уголок UL или UR "D Заглушки ножниц "F Ползунок "G Система блокировки от ошибочного открывания с винтом "J Запорный привод AG "K Привод EG §Ö Привод EG запирающийся §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)

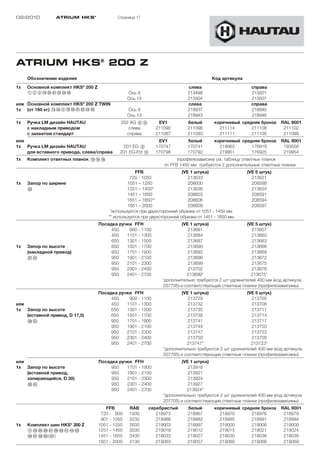

02/2010 ATRIUM HKS ® Страница 17 ATRIUM HKS® 200 Z Обозначение изделия Код артикула 1x ® Основной комплект HKS 200 Z слева справа 123!L”Ö”A”S”F”G Ось 9 213498 213501 Ось 13 213504 213507 или Основной комплект HKS® 200 Z TWIN слева справа 1x (от 160 кг) !a"a3!L”Ö”A”S”F”G Ось 9 218937 218940 Ось 13 218943 218946 1x Ручка LM дизайн HAUTAU 202 AG 68 EV1 белый коричневый средняя бронза RAL 9001 с накладным приводом слева 211090 211096 211114 211108 211102 с захватом стандарт справа 211087 211093 211111 211105 211099 или EV1 белый коричневый средняя бронза RAL 9001 1x Ручка LM дизайн HAUTAU 201 EG 9 170747 170741 219963 176919 193558 для вставного привода, слева/справа 201 EG-Pzl !A 170798 170792 219951 176925 219954 1x Комплект ответных планок !D!G!H (профилезависим) см. таблицу ответных планок от FFB 1450 мм требуются 2 дополнительные ответные планки FFB (VE 1 штука) (VE 5 штук) 720 - 1050 213633 213621 1x Запор по ширине 1051 – 1250 208600 208588 §S 1251 – 1450* 213636 213624 1451 – 1650 208603 208591 1651 – 1850** 208606 208594 1851 – 2000 208609 208597 *используется при двухсторонней обрезке от 1051 - 1450 мм ** используется при двухсторонней обрезке от 1451 - 1850 мм Посадка ручки FFH (VE 1 штука) (VE 5 штук) 450 900 - 1100 213681 213657 450 1101 - 1300 213684 213660 650 1301 - 1500 213687 213663 1x Запор по высоте 650 1501 - 1700 213690 213666 (накладной привод) 950 1701 - 1900 213693 213669 “J§A 950 1901 - 2100 213696 213672 950 2101 - 2300 213699 213675 950 2301 - 2400 213702 213678 950 2401 - 2700 213699* 213675* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) Посадка ручки FFH (VE 1 штука) (VE 5 штук) 450 900 - 1100 213729 213705 или 450 1101 - 1300 213732 213708 1x Запор по высоте 650 1301 - 1500 213735 213711 (вставной привод, D 17,5) 650 1501 - 1700 213738 213714 “K§A 950 1701 - 1900 213741 213717 950 1901 - 2100 213744 213720 950 2101 - 2300 213747 213723 950 2301 - 2400 213750 213726 950 2401 - 2700 213747* 213723* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) или Посадка ручки FFH (VE 1 штука) 1x Запор по высоте 950 1701 - 1900 213918 (вставной привод, 950 1901 - 2100 213921 запирающийся, D 30) 950 2101 - 2300 213924 §Ö§A 950 2301 - 2400 213927 950 2401 - 2700 213924* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 720 - 900 1930 218973 218967 218970 218976 218979 901 - 1050 2230 218988 218982 218985 218991 218994 1x Комплект шин HKS® 200 Z 1051 - 1250 2630 219003 218997 219000 219006 219009 4”D§G§H§J§L$Ö$A$F$G 1251 - 1450 3030 219018 219012 219015 219021 219024 $H$J$K%Ö(%A) 1451 - 1650 3430 219033 219027 219030 219036 219039 1651 - 2000 4130 219063 219057 219060 219066 219069

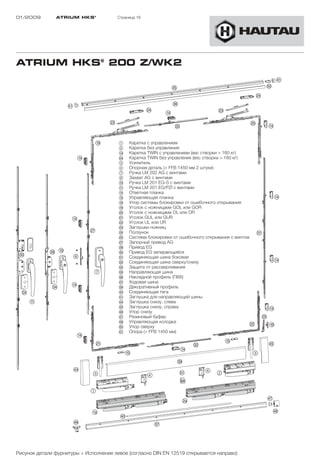

01/2009 ATRIUM HKS ® Страница 18 ATRIUM HKS® 200 Z/WK2 1 Каретка с управлением 2 Каретка без управления !a Каретка TWIN с управлением (вес створки > 160 кг) "a Каретка TWIN без управления (вес створки > 160 кг) 3 Усилитель 4 Опорная деталь (> FFB 1450 мм 2 штуки) 7 Ручка LM 202 AG с винтами 8 Захват AG с винтами !Ö Ручка LM 201 EG-S с винтами !A Ручка LM 201 EG/PZI с винтами !F Ответная планка !G Управляющая планка !H Упор системы блокировки от ошибочного открывания !L Уголок с ножницами GOL или GOR “Ö Уголок с ножницами OL или OR "A Уголок GUL или GUR "S Уголок UL или UR "D Заглушки ножниц "F Ползунок "G Система блокировки от ошибочного открывания с винтом "J Запорный привод AG "K Привод EG §Ö Привод EG запирающийся §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §F Защита от рассверливания §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
02/2010 ATRIUM HKS ® Страница 19 ATRIUM HKS® 200 Z/WK2 Обозначение изделия Код артикула 1x ® Основной комплект HKS 200 Z слева справа 123!L”Ö”A”S”F”G Ось 9 213498 213501 Ось 13 213504 213507 или слева справа 1x Основной комплект HKS® 200 Z TWIN Ось 9 218937 218940 (от 160 кг) !a"a3!L”Ö”A”S”F”G Ось 13 218943 218946 1x Ручка LM дизайн HAUTAU 202 AG-S 78 EV1 белый коричневый средняя бронза RAL 9001 с накладным приводом слева 211120 211126 211144 211138 211132 с захватом стандарт справа 211117 211123 211141 211135 211129 или EV1 белый коричневый средняя бронза RAL 9001 1x Ручка LM дизайн HAUTAU 201 EG-S !Ö 170762 170756 219957 176922 195062 для вставного привода слева/справа 201 EG-Pzl!A 170798 170792 219951 176925 219954 1x Защищенный от рассверливания, вставной привод Дорнмасс 17,5 Дорнмасс 30 Дорнмасс 40 §F 196724 155822 155813 1x Пакет принадлежностей Ответные планки WK2 !F!G!H (относительно профиля) см. таблицу ответных планок от FFB 1450 мм требуются 2 дополнительные ответные планки FFB (VE 1 штука) (VE 5 штук) 720 - 1050 213633 213621 1x Запор по ширине 1051 – 1250 208600 208588 §S 1251 – 1450* 213636 213624 1451 – 1650 208603 208591 1651 – 1850** 208606 208594 1851 – 2000 208609 208597 *используется при двухсторонней обрезке от 1051 - 1450 мм ** используется при двухсторонней обрезке от 1451 - 1850 мм Посадка ручки FFH (VE 1 штука) (VE 5 штук) 450 900 - 1100 213681 213657 450 1101 - 1300 213684 213660 1x Запор по высоте 650 1301 - 1500 213687 213663 (накладной привод) 650 1501 - 1700 213690 213666 “J§A 950 1701 - 1900 213693 213669 950 1901 - 2100 213696 213672 950 2101 - 2300 213699 213675 950 2301 - 2400 213702 213678 950 2401 - 2700 213699* 213675* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) Посадка ручки FFH (VE 1 штука) (VE 5 штук) 450 900 - 1100 213729 213705 или 450 1101 - 1300 213732 213708 1x Запор по высоте 650 1301 - 1500 213735 213711 “K§A 650 1501 - 1700 213738 213714 950 1701 - 1900 213741 213717 950 1901 - 2100 213744 213720 950 2101 - 2300 213747 213723 950 2301 - 2400 213750 213726 950 2401 - 2700 213747* 213723* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) или Посадка ручки FFH (VE 1 штука) 1x Запор по высоте 950 1701 - 1900 213918 (вставной привод, 950 1901 - 2100 213921 запирающийся, D 30) 950 2101 - 2300 213924 §Ö§A 950 2301 - 2400 213927 950 2401 - 2700 213924* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 720 - 900 1930 218973 218967 218970 218976 218979 901 - 1050 2230 218988 218982 218985 218991 218994 1x Комплект шин HKS® 200 Z 1051 - 1250 2630 219003 218997 219000 219006 219009 4”D§G§H§J§L$Ö$A$F$G 1251 - 1450 3030 219018 219012 219015 219021 219024 $H$J$K%Ö(%A) 1451 - 1650 3430 219033 219027 219030 219036 219039 1651 - 2000 4130 219063 219057 219060 219066 219069

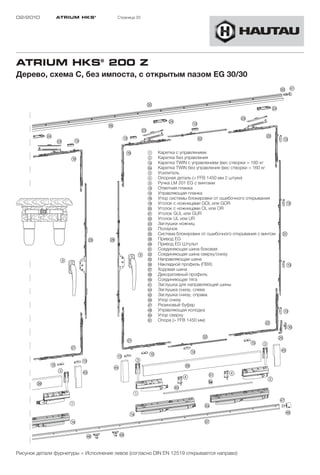

02/2010 ATRIUM HKS ® Страница 20 ATRIUM HKS® 200 Z Дерево, схема C, без импоста, с открытым пазом EG 30/30 1 Каретка с управлением 2 Каретка без управления !a Каретка TWIN с управлением (вес створки > 160 кг "a Каретка TWIN без управления (вес створки > 160 кг 3 Усилитель 4 Опорная деталь (> FFB 1450 мм 2 штуки) 9 Ручка LM 201 EG с винтами !D Ответная планка !G Управляющая планка !H Упор системы блокировки от ошибочного открывания !L Уголок с ножницами GOL или GOR “Ö Уголок с ножницами OL или OR "A Уголок GUL или GUR "S Уголок UL или UR "D Заглушки ножниц "F Ползунок "G Система блокировки от ошибочного открывания с винтом "K Привод EG "L Привод EG Штульп §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)

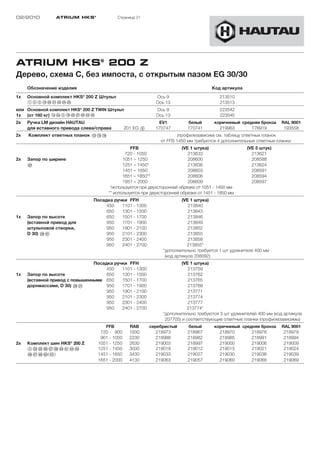

02/2010 ATRIUM HKS ® Страница 21 ATRIUM HKS® 200 Z Дерево, схема C, без импоста, с открытым пазом EG 30/30 Обозначение изделия Код артикула 1x ® Основной комплект HKS 200 Z Штульп Ось 9 213510 123!L”Ö”A”S”F”G Ось 13 213513 или Основной комплект HKS® 200 Z TWIN Штульп Ось 9 223542 1x (от 160 кг) !a"a3!L”Ö”A”S”F”G Ось 13 223545 2x Ручка LM дизайн HAUTAU EV1 белый коричневый средняя бронза RAL 9001 для вставного привода слева/справа 201 EG 9 170747 170741 219963 176919 193558 2x Комплект ответных планок !D!G!H (профилезависим) см. таблицу ответных планок от FFB 1450 мм требуются 4 дополнительные ответные планки FFB (VE 1 штука) (VE 5 штук) 720 - 1050 213633 213621 2x Запор по ширине 1051 – 1250 208600 208588 §S 1251 – 1450* 213636 213624 1451 – 1650 208603 208591 1651 – 1850** 208606 208594 1851 – 2000 208609 208597 *используется при двухсторонней обрезке от 1051 - 1450 мм ** используется при двухсторонней обрезке от 1451 - 1850 мм Посадка ручки FFH (VE 1 штука) 450 1101 - 1300 213840 650 1301 - 1500 213843 1x Запор по высоте 650 1501 - 1700 213846 (вставной привод для 950 1701 - 1900 213849 штульповой створки, 950 1901 - 2100 213852 D 30) "L§A 950 2101 - 2300 213855 950 2301 - 2400 213858 950 2401 - 2700 213855* *дополнительно требуется 1 шт удлинителя 400 мм (код артикула 208092) Посадка ручки FFH (VE 1 штука) 450 1101 - 1300 213759 1x Запор по высоте 650 1301 - 1500 213762 (вставной привод с повышенными 650 1501 - 1700 213765 дорнмассами, D 30) “K§A 950 1701 - 1900 213768 950 1901 - 2100 213771 950 2101 - 2300 213774 950 2301 - 2400 213777 950 2401 - 2700 213774* *дополнительно требуются 3 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 720 - 900 1930 218973 218967 218970 218976 218979 901 - 1050 2230 218988 218982 218985 218991 218994 2x Комплект шин HKS® 200 Z 1051 - 1250 2630 219003 218997 219000 219006 219009 4”D§G§H§J§L$Ö$A$F$G 1251 - 1450 3030 219018 219012 219015 219021 219024 $H$J$K%Ö(%A) 1451 - 1650 3430 219033 219027 219030 219036 219039 1651 - 2000 4130 219063 219057 219060 219066 219069

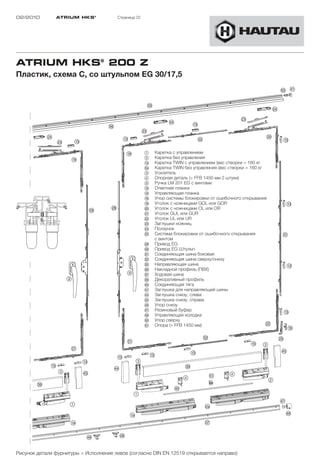

02/2010 ATRIUM HKS ® Страница 22 ATRIUM HKS® 200 Z Пластик, схема C, со штульпом EG 30/17,5 %Ö $A §G „F „D „F !D §H „D „F !D §S „Ö „D !D !D !L 1 Каретка с управлением !L 2 Каретка без управления !a Каретка TWIN с управлением (вес створки > 160 кг "a Каретка TWIN без управления (вес створки > 160 кг 3 Усилитель 4 Опорная деталь (> FFB 1450 мм 2 штуки) 9 Ручка LM 201 EG с винтами !D Ответная планка !G Управляющая планка !H Упор системы блокировки от ошибочного открывания !L Уголок с ножницами GOL или GOR !D „L „K “Ö Уголок с ножницами OL или OR "A Уголок GUL или GUR "S Уголок UL или UR "D Заглушки ножниц "F Ползунок "G Система блокировки от ошибочного открывания §A с винтом "K Привод EG "L Привод EG Штульп §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина !D §H Накладной профиль (ПВХ) 9 §J Ходовая шина 9 §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер !D $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) „S !H §S „G „A !G 3 „A $G !G !D !D !D 3 !G §L $F 3 $G 4 4 %A 2 §L $Ö 1 $J 1 $H §J $K $K Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)

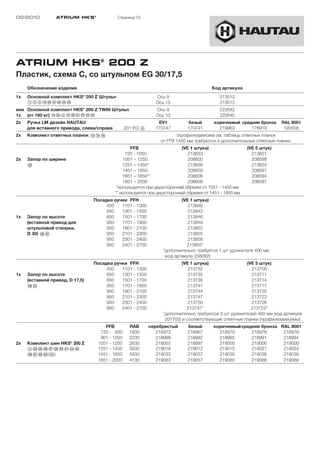

02/2010 ATRIUM HKS ® Страница 23 ATRIUM HKS® 200 Z Пластик, схема C, со штульпом EG 30/17,5 Обозначение изделия Код артикула 1x ® Основной комплект HKS 200 Z Штульп Ось 9 213510 123!L”Ö”A”S”F”G Ось 13 213513 или Основной комплект HKS® 200 Z TWIN Штульп Ось 9 223542 1x (от 160 кг) !a"a3!L”Ö”A”S”F”G Ось 13 223545 2x Ручка LM дизайн HAUTAU EV1 белый коричневый средняя бронза RAL 9001 для вставного привода, слева/справа 201 EG 9 170747 170741 219963 176919 193558 2x Комплект ответных планок !D!G!H (профилезависим) см. таблицу ответных планок от FFB 1450 мм требуются 4 дополнительные ответные планки FFB (VE 1 штука) (VE 5 штук) 720 - 1050 213633 213621 2x Запор по ширине 1051 – 1250 208600 208588 §S 1251 – 1450* 213636 213624 1451 – 1650 208603 208591 1651 – 1850** 208606 208594 1851 – 2000 208609 208597 *используется при двухсторонней обрезке от 1051 - 1450 мм ** используется при двухсторонней обрезке от 1451 - 1850 мм Посадка ручки FFH (VE 1 штука) 450 1101 - 1300 213840 650 1301 - 1500 213843 1x Запор по высоте 650 1501 - 1700 213846 (вставной привод для 950 1701 - 1900 213849 штульповой створки, 950 1901 - 2100 213852 D 30) “L§A 950 2101 - 2300 213855 950 2301 - 2400 213858 950 2401 - 2700 213855* *дополнительно требуется 1 шт удлинителя 400 мм (код артикула 208092) Посадка ручки FFH (VE 1 штука) (VE 5 штук) 450 1101 - 1300 213732 213708 1x Запор по высоте 650 1301 - 1500 213735 213711 (вставной привод, D 17,5) 650 1501 - 1700 213738 213714 “K§A 950 1701 - 1900 213741 213717 950 1901 - 2100 213744 213720 950 2101 - 2300 213747 213723 950 2301 - 2400 213750 213726 950 2401 - 2700 213747* 213723* *дополнительно требуются 3 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневыйсредняя бронза RAL 9001 720 - 900 1930 218973 218967 218970 218976 218979 901 - 1050 2230 218988 218982 218985 218991 218994 2x Комплект шин HKS® 200 Z 1051 - 1250 2630 219003 218997 219000 219006 219009 4”D§G§H§J§L$Ö$A$F$G 1251 - 1450 3030 219018 219012 219015 219021 219024 $H$J$K%Ö(%A) 1451 - 1650 3430 219033 219027 219030 219036 219039 1651 - 2000 4130 219063 219057 219060 219066 219069

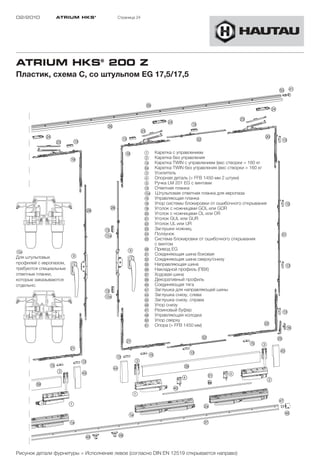

02/2010 ATRIUM HKS ® Страница 24 ATRIUM HKS® 200 Z Пластик, схема C, со штульпом EG 17,5/17,5 %Ö $A §G „F „D „F !D §H „D „F !D §S „Ö „D !D !D !L 1 Каретка с управлением !L 2 Каретка без управления !a Каретка TWIN с управлением (вес створки > 160 кг "a Каретка TWIN без управления (вес створки > 160 кг 3 Усилитель 4 Опорная деталь (> FFB 1450 мм 2 штуки) 9 Ручка LM 201 EG с винтами !D Ответная планка !Ea Штульповая ответная планка для европаза !G Управляющая планка !H Упор системы блокировки от ошибочного открывания !D „K !L Уголок с ножницами GOL или GOR „K “Ö Уголок с ножницами OL или OR "A Уголок GUL или GUR "S Уголок UL или UR "D Заглушки ножниц "F Ползунок §A "G Система блокировки от ошибочного открывания с винтом !Ea 9 "K Привод EG Для штульповых 9 §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу профилей с европазом, §G Направляющая шина !D требуются специальные §H Накладной профиль (ПВХ) ответные планки, §J Ходовая шина которые заказываются §L Декоративный профиль отдельно. $Ö Соединяющая тягa $A Заглушка для направляющей шины $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер !D $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) „S !H §S „G „A !G 3 „A $G !G !D !D !D 3 !G §L $F 3 $G 4 4 %A 2 §L $Ö 1 $J 1 $H §J $K $K Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)

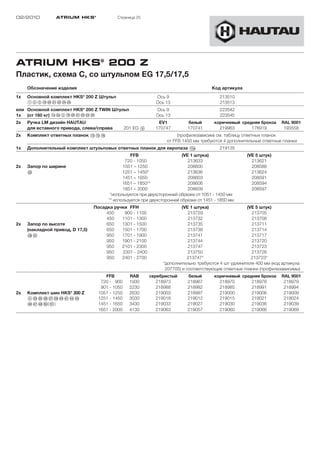

02/2010 ATRIUM HKS ® Страница 25 ATRIUM HKS® 200 Z Пластик, схема C, со штульпом EG 17,5/17,5 Обозначение изделия Код артикула 1x ® Основной комплект HKS 200 Z Штульп Ось 9 213510 123!L”Ö”A”S”F”G Ось 13 213513 или Основной комплект HKS® 200 Z TWIN Штульп Ось 9 223542 1x (от 160 кг) !a"a3!L”Ö”A”S”F”G Ось 13 223545 2x Ручка LM дизайн HAUTAU EV1 белый коричневый средняя бронза RAL 9001 для вставного привода, слева/справа 201 EG 9 170747 170741 219963 176919 193558 2x Комплект ответных планок !D!G!H (профилезависим) см. таблицу ответных планок от FFB 1450 мм требуются 4 дополнительные ответные планки 1x Дополнительный комплект штульповых ответных планок для европаза !Ea 219135 FFB (VE 1 штука) (VE 5 штук) 720 - 1050 213633 213621 2x Запор по ширине 1051 – 1250 208600 208588 §S 1251 – 1450* 213636 213624 1451 – 1650 208603 208591 1651 – 1850** 208606 208594 1851 – 2000 208609 208597 *используется при двухсторонней обрезке от 1051 - 1450 мм ** используется при двухсторонней обрезке от 1451 - 1850 мм Посадка ручки FFH (VE 1 штука) (VE 5 штук) 450 900 - 1100 213729 213705 450 1101 - 1300 213732 213708 2x Запор по высоте 650 1301 - 1500 213735 213711 (накладной привод, D 17,5) 650 1501 - 1700 213738 213714 “K§A 950 1701 - 1900 213741 213717 950 1901 - 2100 213744 213720 950 2101 - 2300 213747 213723 950 2301 - 2400 213750 213726 950 2401 - 2700 213747* 213723* *дополнительно требуются 4 шт удлинителя 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 720 - 900 1930 218973 218967 218970 218976 218979 901 - 1050 2230 218988 218982 218985 218991 218994 2x Комплект шин HKS® 200 Z 1051 - 1250 2630 219003 218997 219000 219006 219009 4”D§G§H§J§L$Ö$A$F$G 1251 - 1450 3030 219018 219012 219015 219021 219024 $H$J$K%Ö(%A) 1451 - 1650 3430 219033 219027 219030 219036 219039 1651 - 2000 4130 219063 219057 219060 219066 219069

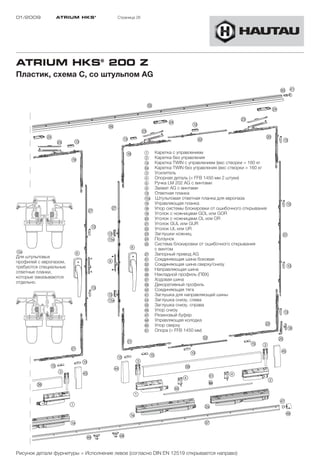

01/2009 ATRIUM HKS ® Страница 26 ATRIUM HKS® 200 Z Пластик, схема C, со штульпом АG 1 Каретка с управлением 2 Каретка без управления !a Каретка TWIN с управлением (вес створки > 160 кг "a Каретка TWIN без управления (вес створки > 160 кг 3 Усилитель 4 Опорная деталь (> FFB 1450 мм 2 штуки) 6 Ручка LM 202 АG с винтами 8 Захват AG с винтами !D Ответная планка !Ea Штульповая ответная планка для европаза !G Управляющая планка !H Упор системы блокировки от ошибочного открывания !L Уголок с ножницами GOL или GOR “Ö Уголок с ножницами OL или OR "A Уголок GUL или GUR "S Уголок UL или UR "D Заглушки ножниц "F Ползунок "G Система блокировки от ошибочного открывания с винтом !Ea "J Запорный привод AG Для штульповых §A Соединяющая шина боковая профилей с европазом, §S Соединяющая шина сверху/снизу требуются специальные §G Направляющая шина ответные планки, §H Накладной профиль (ПВХ) которые заказываются §J Ходовая шина отдельно. §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)

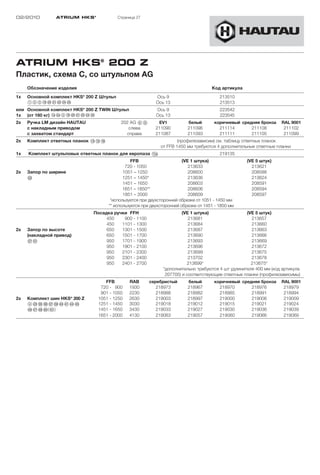

02/2010 ATRIUM HKS ® Страница 27 ATRIUM HKS® 200 Z Пластик, схема C, со штульпом AG Обозначение изделия Код артикула 1x ® Основной комплект HKS 200 Z Штульп Ось 9 213510 123!L”Ö”A”S”F”G Ось 13 213513 или Основной комплект HKS® 200 Z TWIN Штульп Ось 9 223542 1x (от 160 кг) !a"a3!L”Ö”A”S”F”G Ось 13 223545 2x Ручка LM дизайн HAUTAU 202 AG 68 EV1 белый коричневый средняя бронза RAL 9001 с накладным приводом слева 211090 211096 211114 211108 211102 с захватом стандарт справа 211087 211093 211111 211105 211099 2x Комплект ответных планок !D!G!H (профилезависим) см. таблицу ответных планок от FFB 1450 мм требуются 4 дополнительные ответные планки 1x Комплект штульповых ответных планок для европаза !Ea 219135 FFB (VE 1 штука) (VE 5 штук) 720 - 1050 213633 213621 2x Запор по ширине 1051 – 1250 208600 208588 §S 1251 – 1450* 213636 213624 1451 – 1650 208603 208591 1651 – 1850** 208606 208594 1851 – 2000 208609 208597 *используется при двухсторонней обрезке от 1051 - 1450 мм ** используется при двухсторонней обрезке от 1451 - 1850 мм Посадка ручки FFH (VE 1 штука) (VE 5 штук) 450 900 - 1100 213681 213657 450 1101 - 1300 213684 213660 2x Запор по высоте 650 1301 - 1500 213687 213663 (накладной привод) 650 1501 - 1700 213690 213666 “J§A 950 1701 - 1900 213693 213669 950 1901 - 2100 213696 213672 950 2101 - 2300 213699 213675 950 2301 - 2400 213702 213678 950 2401 - 2700 213699* 213675* *дополнительно требуются 4 шт удлинителя 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 720 - 900 1930 218973 218967 218970 218976 218979 901 - 1050 2230 218988 218982 218985 218991 218994 2x Комплект шин HKS® 200 Z 1051 - 1250 2630 219003 218997 219000 219006 219009 4”D§G§H§J§L$Ö$A$F$G 1251 - 1450 3030 219018 219012 219015 219021 219024 $H$J$K%Ö(%A) 1451 - 1650 3430 219033 219027 219030 219036 219039 1651 - 2000 4130 219063 219057 219060 219066 219069

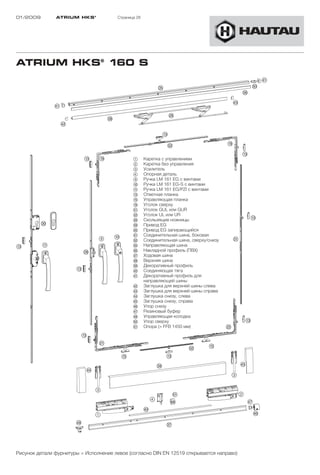

01/2009 ATRIUM HKS ® Страница 28 ATRIUM HKS® 160 S 1 Каретка с управлением 2 Каретка без управления 3 Усилитель 4 Опорная деталь 9 Ручка LM 161 EG с винтами !Ö Ручка LM 161 EG-S с винтами !A Ручка LM 161 EG/PZI с винтами !D Ответная планка !G Управляющая планка !L Уголок сверху "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG §Ö Привод EG запирающийся §A Соединительная шина, боковая §S Соединительная шина, сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa $A Декоративный профиль для направляющей шины $S Заглушка для верхней шины слева $D Заглушка для верхней шины справа $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)

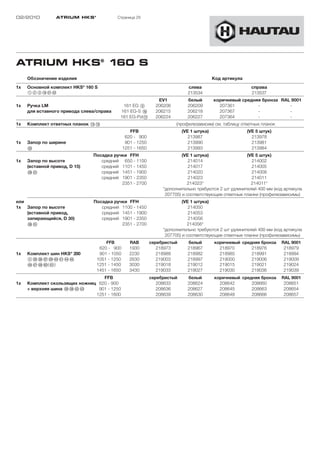

02/2010 ATRIUM HKS ® Страница 29 ATRIUM HKS® 160 S Обозначение изделия Код артикула 1x ® Основной комплект HKS 160 S слева справа 123!L”A”S 213534 213537 EV1 белый коричневый средняя бронза RAL 9001 1x Ручка LM 161 EG 9 206206 206209 207361 - - для вставного привода слева/справа 161 EG-S !Ö 206215 206218 207367 - - 161 EG-Pzl!A 206224 206227 207364 - - 1x Комплект ответных планок !D!G (профилезависим) см. таблицу ответных планок FFB (VE 1 штука) (VE 5 штук) 620 - 900 213987 213978 1x Запор по ширине 901 - 1250 213990 213981 §S 1251 - 1650 213993 213984 Посадка ручки FFH (VE 1 штука) (VE 5 штук) 1x Запор по высоте средний 650 - 1100 214014 214002 (вставной привод, D 15) средний 1101 - 1450 214017 214005 “K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 2351 - 2700 214023* 214011* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) или Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 1100 - 1450 214050 (вставной привод, средний 1451 - 1900 214053 запирающийся, D 30) средний 1901 - 2350 214056 “K§A 2351 - 2700 214056* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 620 - 900 1930 218973 218967 218970 218976 218979 1x Комплект шин HKS® 200 901 - 1050 2230 218988 218982 218985 218991 218994 4§G§H§J§L$Ö$A$F$G 1051 - 1250 2630 219003 218997 219000 219006 219009 $H$J$K%Ö(%A) 1251 - 1450 3030 219018 219012 219015 219021 219024 1451 - 1650 3430 219033 219027 219030 219036 219039 FFB серебристый белый коричневый средняя бронза RAL 9001 1x Комплект скользящих ножниц 620 - 900 208633 208624 208642 208660 208651 + верхняя шина ”H§K$S$D 901 - 1250 208636 208627 208645 208663 208654 1251 - 1600 208639 208630 208648 208666 208657

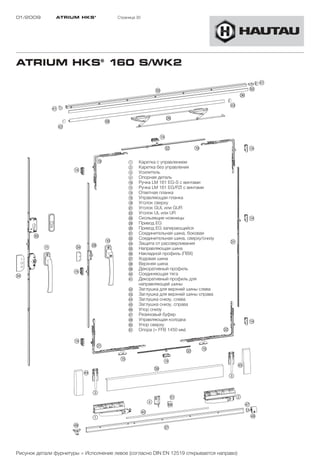

01/2009 ATRIUM HKS ® Страница 30 ATRIUM HKS® 160 S/WK2 1 Каретка с управлением 2 Каретка без управления 3 Усилитель 4 Опорная деталь !Ö Ручка LM 161 EG-S с винтами !A Ручка LM 161 EG/PZI с винтами !F Ответная планка !G Управляющая планка !L Уголок сверху "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG §Ö Привод EG запирающийся §A Соединительная шина, боковая §S Соединительная шина, сверху/снизу §F Защита от рассверливания §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa $A Декоративный профиль для направляющей шины $S Заглушка для верхней шины слева $D Заглушка для верхней шины справа $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)

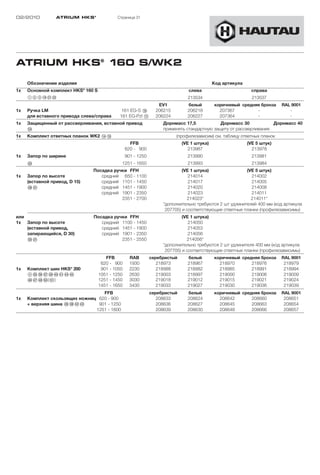

02/2010 ATRIUM HKS ® Страница 31 ATRIUM HKS® 160 S/WK2 Обозначение изделия Код артикула 1x Основной комплект HKS® 160 S слева справа 123!L”A”S 213534 213537 EV1 белый коричневый средняя бронза RAL 9001 1x Ручка LM 161 EG-S !Ö 206215 206218 207367 - - для вставного привода слева/справа 161 EG-Pzl !A 206224 206227 207364 - - 1x Защищенный от рассверливания, вставной привод Дорнмасс 17,5 Дорнмасс 30 Дорнмасс 40 §F применять стандартную защиту от рассверливания 1x Комплект ответных планок WK2 !F!G (профилезависим) см. таблицу ответных планок FFB (VE 1 штука) (VE 5 штук) 620 - 900 213987 213978 1x Запор по ширине 901 - 1250 213990 213981 §S 1251 - 1650 213993 213984 Посадка ручки FFH (VE 1 штука) (VE 5 штук) 1x Запор по высоте средний 650 - 1100 214014 214002 (вставной привод, D 15) средний 1101 - 1450 214017 214005 “K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 2351 - 2700 214023* 214011* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) или Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 1100 - 1450 214050 (вставной привод, средний 1451 - 1900 214053 запирающийся, D 30) средний 1901 - 2350 214056 §Ö§A 2351 - 2550 214056* *дополнительно требуются 2 шт удлинителя 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 620 - 900 1930 218973 218967 218970 218976 218979 1x Комплект шин HKS® 200 901 - 1050 2230 218988 218982 218985 218991 218994 4§G§H§J§L$Ö$A$F$G 1051 - 1250 2630 219003 218997 219000 219006 219009 $H$J$K%Ö(%A) 1251 - 1450 3030 219018 219012 219015 219021 219024 1451 - 1650 3430 219033 219027 219030 219036 219039 FFB серебристый белый коричневый средняя бронза RAL 9001 1x Комплект скользящих ножниц 620 - 900 208633 208624 208642 208660 208651 + верхняя шина ”H§K$S$D 901 - 1250 208636 208627 208645 208663 208654 1251 - 1600 208639 208630 208648 208666 208657

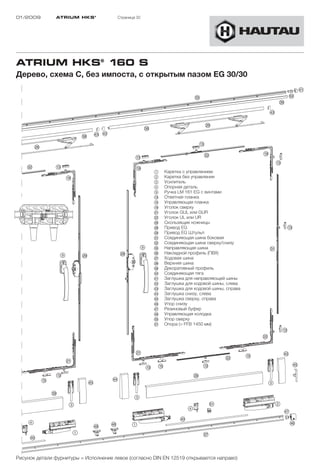

01/2009 ATRIUM HKS ® Страница 32 ATRIUM HKS® 160 S Дерево, схема C, без импоста, с открытым пазом EG 30/30 1 Каретка с управлением 2 Каретка без управления 3 Усилитель 4 Опорная деталь 9 Ручка LM 161 EG с винтами !D Ответная планка !G Управляющая планка !L Уголок сверху "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG "L Привод EG Штульп §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $S Заглушка для ходовой шины, слева $D Заглушка для ходовой шины, справа $F Заглушка снизу, слева $G Заглушка сверху, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)

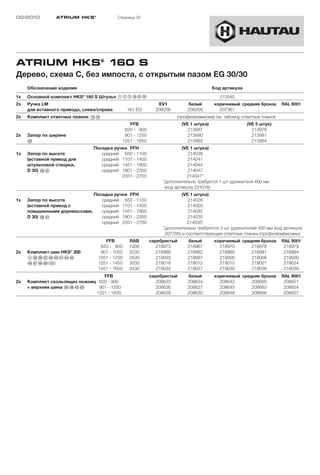

02/2010 ATRIUM HKS ® Страница 33 ATRIUM HKS® 160 S Дерево, схема C, без импоста, с открытым пазом EG 30/30 Обозначение изделия Код артикула 1x Основной комплект HKS 160 S Штульп 123!L”A”S ® 213540 2x Ручка LM EV1 белый коричневый средняя бронза RAL 9001 для вставного привода, слева/справа 161 EG 206206 206209 207361 - - 2x Комплект ответных планок !D!G (профилезависим) см. таблицу ответных планок FFB (VE 1 штука) (VE 5 штук) 620 - 900 213987 213978 2x Запор по ширине 901 - 1250 213990 213981 §S 1251 - 1650 213993 213984 Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 650 - 1100 214038 (вставной привод для средний 1101 - 1450 214041 штульповой створки, средний 1451 - 1900 214044 D 30) "L§A средний 1901 - 2350 214047 2351 - 2700 214047* *дополнительно требуется 1 шт удлинителя 400 мм (код артикула 224316) Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 650 - 1100 214026 (вставной привод с средний 1101 - 1450 214029 повышенными дорнмассами, средний 1451 - 1900 214032 D 30) "K§A средний 1901 - 2350 214035 средний 2351 - 2700 214035* *дополнительно требуются 3 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 620 - 900 1930 218973 218967 218970 218976 218979 2x Комплект шин HKS® 200 901 - 1050 2230 218988 218982 218985 218991 218994 4§G§H§J§L$Ö$A$F$G 1051 - 1250 2630 219003 218997 219000 219006 219009 $H$J$K%Ö(%A) 1251 - 1450 3030 219018 219012 219015 219021 219024 1451 - 1650 3430 219033 219027 219030 219036 219039 FFB серебристый белый коричневый средняя бронза RAL 9001 2x Комплект скользящих ножниц 620 - 900 208633 208624 208642 208660 208651 + верхняя шина ”H§K$S$D 901 - 1250 208636 208627 208645 208663 208654 1251 - 1600 208639 208630 208648 208666 208657

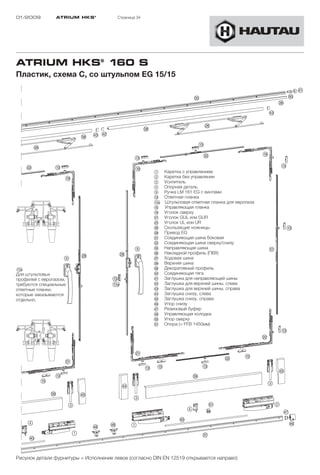

01/2009 ATRIUM HKS ® Страница 34 ATRIUM HKS® 160 S Пластик, схема C, со штульпом EG 15/15 1 Каретка с управлением 2 Каретка без управления 3 Усилитель 4 Опорная деталь 9 Ручка LM 161 EG с винтами !D Ответная планка !Ea Штульповая ответная планка для европаза !G Управляющая планка !L Уголок сверху "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина !Ea §L Декоративный профиль Для штульповых $Ö Соединяющая тягa профилей с европазом, $A Заглушка для направляющей шины требуются специальные $S Заглушка для верхней шины, слева ответные планки, $D Заглушка для верхней шины, справа которые заказываются $F Заглушка снизу, слева отдельно. $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)

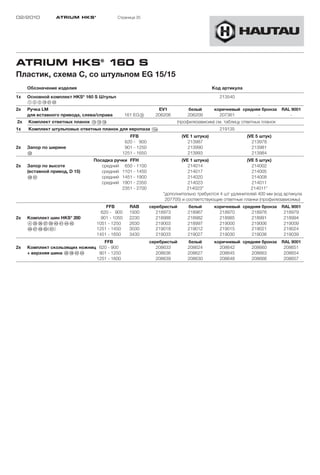

02/2010 ATRIUM HKS ® Страница 35 ATRIUM HKS® 160 S Пластик, схема C, со штульпом EG 15/15 Обозначение изделия Код артикула 1x ® Основной комплект HKS 160 S Штульп 213540 123!L“A”S 2x Ручка LM EV1 белый коричневый средняя бронза RAL 9001 для вставного привода, слева/справа 161 EG9 206206 206209 207361 - - 2x Комплект ответных планок !D!G!H (профилезависим) см. таблицу ответных планок 1x Комплект штульповых ответных планок для европаза !Ea 219135 FFB (VE 1 штука) (VE 5 штук) 620 - 900 213987 213978 2x Запор по ширине 901 - 1250 213990 213981 §S 1251 - 1650 213993 213984 Посадка ручки FFH (VE 1 штука) (VE 5 штук) 2x Запор по высоте средний 650 - 1100 214014 214002 (вставной привод, D 15) средний 1101 - 1450 214017 214005 "K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 2351 - 2700 214023* 214011* *дополнительно требуются 4 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 620 - 900 1930 218973 218967 218970 218976 218979 2x Комплект шин HKS® 200 901 - 1050 2230 218988 218982 218985 218991 218994 4§G§H§J§L$Ö$A$F$G 1051 - 1250 2630 219003 218997 219000 219006 219009 $H$J$K%Ö(%A) 1251 - 1450 3030 219018 219012 219015 219021 219024 1451 - 1650 3430 219033 219027 219030 219036 219039 FFB серебристый белый коричневый средняя бронза RAL 9001 2x Комплект скользящих ножниц 620 - 900 208633 208624 208642 208660 208651 + верхняя шина ”H§K$S$D 901 - 1250 208636 208627 208645 208663 208654 1251 - 1600 208639 208630 208648 208666 208657

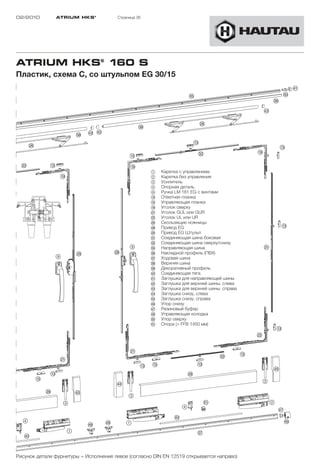

02/2010 ATRIUM HKS ® Страница 36 ATRIUM HKS® 160 S Пластик, схема C, со штульпом EG 30/15 1 Каретка с управлением 2 Каретка без управления 3 Усилитель 4 Опорная деталь 9 Ручка LM 161 EG с винтами !D Ответная планка !G Управляющая планка !L Уголок сверху "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG "L Привод EG Штульп §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $S Заглушка для верхней шины, слева $D Заглушка для верхней шины, справа $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)

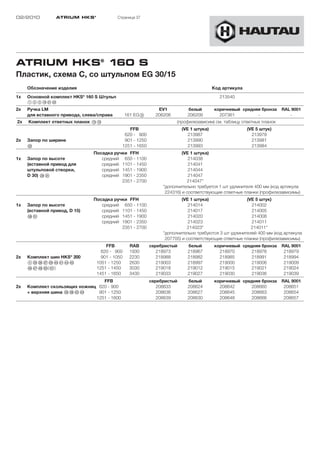

02/2010 ATRIUM HKS ® Страница 37 ATRIUM HKS® 160 S Пластик, схема C, со штульпом EG 30/15 Обозначение изделия Код артикула 1x ® Основной комплект HKS 160 S Штульп 213540 123!L“A”S 2x Ручка LM EV1 белый коричневый средняя бронза RAL 9001 для вставного привода, слева/справа 161 EG9 206206 206209 207361 - - 2x Комплект ответных планок !D!G (профилезависим) см. таблицу ответных планок FFB (VE 1 штука) (VE 5 штук) 620 - 900 213987 213978 2x Запор по ширине 901 - 1250 213990 213981 §S 1251 - 1650 213993 213984 Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 650 - 1100 214038 (вставной привод для средний 1101 - 1450 214041 штульповой створки, средний 1451 - 1900 214044 D 30) “L§A средний 1901 - 2350 214047 2351 - 2700 214047* *дополнительно требуется 1 шт удлинителя 400 мм (код артикула 224316) и соответствующие ответные планки (профилезависимы) Посадка ручки FFH (VE 1 штука) (VE 5 штук) 1x Запор по высоте средний 650 - 1100 214014 214002 (вставной привод, D 15) средний 1101 - 1450 214017 214005 "K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 2351 - 2700 214023* 214011* *дополнительно требуются 3 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 620 - 900 1930 218973 218967 218970 218976 218979 2x Комплект шин HKS® 200 901 - 1050 2230 218988 218982 218985 218991 218994 4§G§H§J§L$Ö$A$F$G 1051 - 1250 2630 219003 218997 219000 219006 219009 $H$J$K%Ö(%A) 1251 - 1450 3030 219018 219012 219015 219021 219024 1451 - 1650 3430 219033 219027 219030 219036 219039 FFB серебристый белый коричневый средняя бронза RAL 9001 2x Комплект скользящих ножниц 620 - 900 208633 208624 208642 208660 208651 + верхняя шина ”H§K$S$D 901 - 1250 208636 208627 208645 208663 208654 1251 - 1600 208639 208630 208648 208666 208657

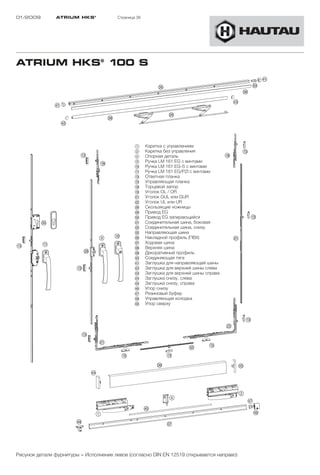

01/2009 ATRIUM HKS ® Страница 38 ATRIUM HKS® 100 S 1 Каретка с управлением 2 Каретка без управления 4 Опорная деталь 9 Ручка LM 161 EG с винтами !Ö Ручка LM 161 EG-S с винтами !A Ручка LM 161 EG/PZI с винтами !D Ответная планка !G Управляющая планка !K Торцевой запор !L Уголок OL / OR "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG §Ö Привод EG запирающийся §A Соединительная шина, боковая §S Соединительная шина, снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $S Заглушка для верхней шины слева $D Заглушка для верхней шины справа $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)

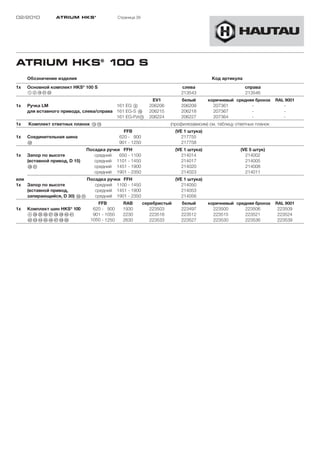

02/2010 ATRIUM HKS ® Страница 39 ATRIUM HKS® 100 S Обозначение изделия Код артикула 1x ® Основной комплект HKS 100 S слева справа 12!K“A”S 213543 213546 EV1 белый коричневый средняя бронза RAL 9001 1x Ручка LM 161 EG 9 206206 206209 207361 - - для вставного привода, слева/справа 161 EG-S !Ö 206215 206218 207367 - - 161 EG-Pzl!A 206224 206227 207364 - - 1x Комплект ответных планок !D!G (профилезависим) см. таблицу ответных планок FFB (VE 1 штука) 1x Соединительная шина 620 - 900 217755 §S 901 - 1250 217758 Посадка ручки FFH (VE 1 штука) (VE 5 штук) 1x Запор по высоте средний 650 - 1100 214014 214002 (вставной привод, D 15) средний 1101 - 1450 214017 214005 "K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 или Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 1100 - 1450 214050 (вставной привод, средний 1451 - 1900 214053 запирающийся, D 30) §Ö§A средний 1901 - 2350 214056 FFB RAB серебристый белый коричневый средняя бронза RAL 9001 1x Комплект шин HKS® 100 620 - 900 1930 223503 223497 223500 223506 223509 4”H§G§H§J§K§L$Ö$A 901 - 1050 2230 223518 223512 223515 223521 223524 $S$D$F$G$H$J$K%Ö 1050 - 1250 2630 223533 223527 223530 223536 223539

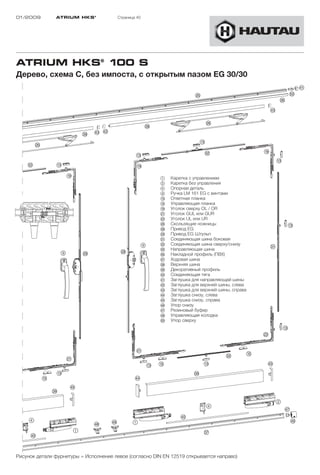

01/2009 ATRIUM HKS ® Страница 40 ATRIUM HKS® 100 S Дерево, схема C, без импоста, с открытым пазом EG 30/30 1 Каретка с управлением 2 Каретка без управления 4 Опорная деталь 9 Ручка LM 161 EG с винтами !D Ответная планка !G Управляющая планка !L Уголок сверху OL / OR "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG "L Привод EG Штульп §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $S Заглушка для верхней шины, слева $D Заглушка для верхней шины, справа $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)

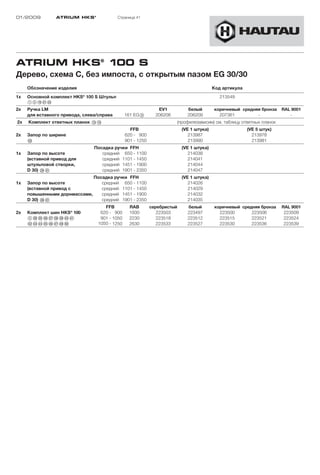

01/2009 ATRIUM HKS ® Страница 41 ATRIUM HKS® 100 S Дерево, схема C, без импоста, с открытым пазом EG 30/30 Обозначение изделия Код артикула 1x ® Основной комплект HKS 100 S Штульп 213549 12!L“A”S 2x Ручка LM EV1 белый коричневый средняя бронза RAL 9001 для вставного привода, слева/справа 161 EG9 206206 206209 207361 - - 2x Комплект ответных планок !D!G (профилезависим) см. таблицу ответных планок FFB (VE 1 штука) (VE 5 штук) 2x Запор по ширине 620 - 900 213987 213978 §S 901 - 1250 213990 213981 Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 650 - 1100 214038 (вставной привод для средний 1101 - 1450 214041 штульповой створки, средний 1451 - 1900 214044 D 30) "L§A средний 1901 - 2350 214047 Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 650 - 1100 214026 (вставной привод с средний 1101 - 1450 214029 повышенными дорнмассами, средний 1451 - 1900 214032 D 30) "K§A средний 1901 - 2350 214035 FFB RAB серебристый белый коричневый средняя бронза RAL 9001 2x Комплект шин HKS® 100 620 - 900 1930 223503 223497 223500 223506 223509 4"H§G§H§J§K§L$Ö$A 901 - 1050 2230 223518 223512 223515 223521 223524 $S$D$F$G$H$J$K%Ö 1050 - 1250 2630 223533 223527 223530 223536 223539

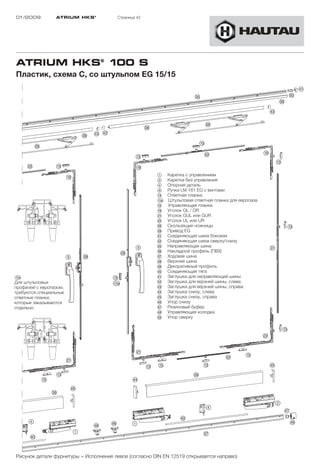

01/2009 ATRIUM HKS ® Страница 42 ATRIUM HKS® 100 S Пластик, схема C, со штульпом EG 15/15 1 Каретка с управлением 2 Каретка без управления 4 Опорная деталь 9 Ручка LM 161 EG с винтами !D Ответная планка !Ea Штульповая ответная планка для европаза !G Управляющая планка !L Уголок OL / OR "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa !Ea $A Заглушка для направляющей шины Для штульповых $S Заглушка для верхней шины, слева профилей с европазом, $D Заглушка для верхней шины, справа требуются специальные $F Заглушка снизу, слева ответные планки, $G Заглушка снизу, справа которые заказываются $H Упор снизу отдельно. $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)

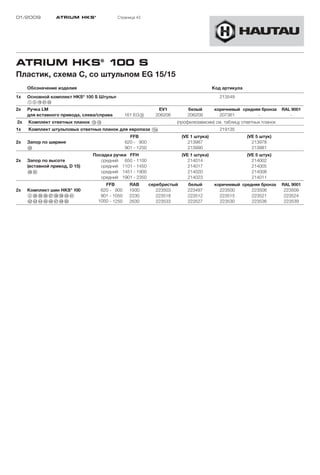

01/2009 ATRIUM HKS ® Страница 43 ATRIUM HKS® 100 S Пластик, схема C, со штульпом EG 15/15 Обозначение изделия Код артикула 1x ® Основной комплект HKS 100 S Штульп 213549 12!L“A”S 2x Ручка LM EV1 белый коричневый средняя бронза RAL 9001 для вставного привода, слева/справа 161 EG9 206206 206209 207361 - - 2x Комплект ответных планок !D!G (профилезависим) см. таблицу ответных планок 1x Комплект штульповых ответных планок для европаза !Ea 219135 FFB (VE 1 штука) (VE 5 штук) 2x Запор по ширине 620 - 900 213987 213978 §S 901 - 1250 213990 213981 Посадка ручки FFH (VE 1 штука) (VE 5 штук) 2x Запор по высоте средний 650 - 1100 214014 214002 (вставной привод, D 15) средний 1101 - 1450 214017 214005 "K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 FFB RAB серебристый белый коричневый средняя бронза RAL 9001 2x Комплект шин HKS® 100 620 - 900 1930 223503 223497 223500 223506 223509 4"H§G§H§J§K§L$Ö$A 901 - 1050 2230 223518 223512 223515 223521 223524 $S$D$F$G$H$J$K%Ö 1050 - 1250 2630 223533 223527 223530 223536 223539

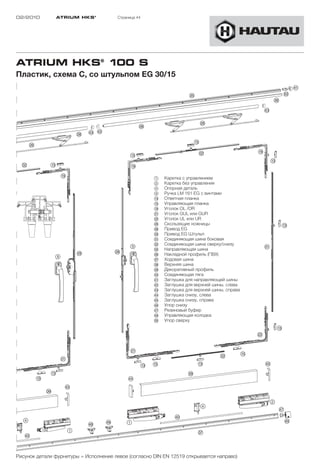

02/2010 ATRIUM HKS ® Страница 44 ATRIUM HKS® 100 S Пластик, схема C, со штульпом EG 30/15 1 Каретка с управлением 2 Каретка без управления 4 Опорная деталь 9 Ручка LM 161 EG с винтами !D Ответная планка !G Управляющая планка !L Уголок OL /OR "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG "L Привод EG Штульп §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $S Заглушка для верхней шины, слева $D Заглушка для верхней шины, справа $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)

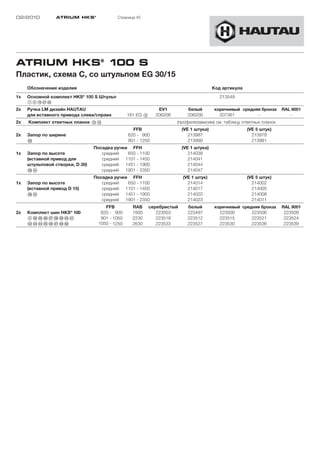

02/2010 ATRIUM HKS ® Страница 45 ATRIUM HKS® 100 S Пластик, схема C, со штульпом EG 30/15 Обозначение изделия Код артикула 1x ® Основной комплект HKS 100 S Штульп 213549 12!L“A”S 2x Ручка LM дизайн HAUTAU EV1 белый коричневый средняя бронза RAL 9001 для вставного привода слева/справа 161 EG 9 206206 206209 207361 - - 2x Комплект ответных планок !D!G (профилезависим) см. таблицу ответных планок FFB (VE 1 штука) (VE 5 штук) 2x Запор по ширине 620 - 900 213987 213978 §S 901 - 1250 213990 213981 Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 650 - 1100 214038 (вставной привод для средний 1101 - 1450 214041 штульповой створки, D 30) средний 1451 - 1900 214044 "L§A средний 1901 - 2350 214047 Посадка ручки FFH (VE 1 штук) (VE 5 штук) 1x Запор по высоте средний 650 - 1100 214014 214002 (вставной привод D 15) средний 1101 - 1450 214017 214005 "K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 FFB RAB серебристый белый коричневый средняя бронза RAL 9001 2x Комплект шин HKS® 100 620 - 900 1930 223503 223497 223500 223506 223509 4"H§G§H§J§K§L$Ö$A 901 - 1050 2230 223518 223512 223515 223521 223524 $S$D$F$G$H$J$K%Ö 1050 - 1250 2630 223533 223527 223530 223536 223539

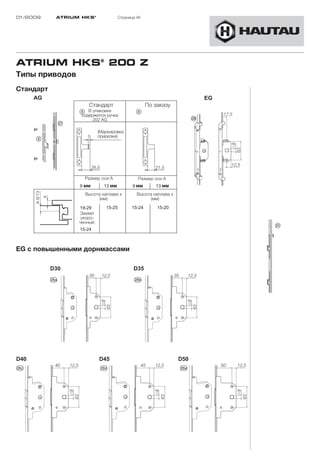

01/2009 ATRIUM HKS ® Страница 46 ATRIUM HKS® 200 Z Типы приводов Стандарт Стандарт По заказу В упаковке содержится ручка 202 AG (Маркировка прирезки) Размер оси A Размер оси A мм мм мм мм Высота наплава x Высота наплава x (мм) (мм) Захват укоро- ченный: EG с повышенными дорнмассами

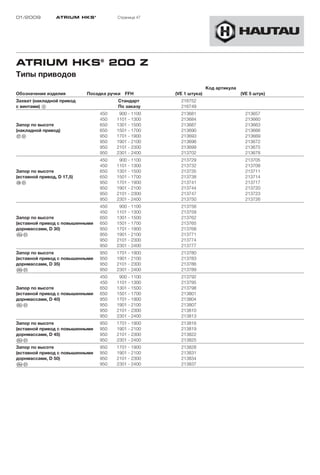

01/2009 ATRIUM HKS ® Страница 47 ATRIUM HKS® 200 Z Типы приводов Код артикула Обозначение изделия Посадка ручки FFH (VE 1 штука) (VE 5 штук) Захват (накладной привод Стандарт 216752 с винтами) 8 По заказу 216749 450 900 - 1100 213681 213657 450 1101 - 1300 213684 213660 Запор по высоте 650 1301 - 1500 213687 213663 (накладной привод) 650 1501 - 1700 213690 213666 "J§A 950 1701 - 1900 213693 213669 950 1901 - 2100 213696 213672 950 2101 - 2300 213699 213675 950 2301 - 2400 213702 213678 450 900 - 1100 213729 213705 450 1101 - 1300 213732 213708 Запор по высоте 650 1301 - 1500 213735 213711 (вставной привод, D 17,5) 650 1501 - 1700 213738 213714 "K§A 950 1701 - 1900 213741 213717 950 1901 - 2100 213744 213720 950 2101 - 2300 213747 213723 950 2301 - 2400 213750 213726 450 900 - 1100 213756 450 1101 - 1300 213759 Запор по высоте 650 1301 - 1500 213762 (вставной привод с повышенными 650 1501 - 1700 213765 дорнмассами, D 30) 950 1701 - 1900 213768 "Ia§A 950 1901 - 2100 213771 950 2101 - 2300 213774 950 2301 - 2400 213777 Запор по высоте 950 1701 - 1900 213780 (вставной привод с повышенными 950 1901 - 2100 213783 дорнмассами, D 35) 950 2101 - 2300 213786 "Ib§A 950 2301 - 2400 213789 450 900 - 1100 213792 450 1101 - 1300 213795 Запор по высоте 650 1301 - 1500 213798 (вставной привод с повышенными 650 1501 - 1700 213801 дорнмассами, D 40) 950 1701 - 1900 213804 "Ic§A 950 1901 - 2100 213807 950 2101 - 2300 213810 950 2301 - 2400 213813 Запор по высоте 950 1701 - 1900 213816 (вставной привод с повышенными 950 1901 - 2100 213819 дорнмассами, D 45) 950 2101 - 2300 213822 "Id§A 950 2301 - 2400 213825 Запор по высоте 950 1701 - 1900 213828 (вставной привод с повышенными 950 1901 - 2100 213831 дорнмассами, D 50) 950 2101 - 2300 213834 "Ie§A 950 2301 - 2400 213837

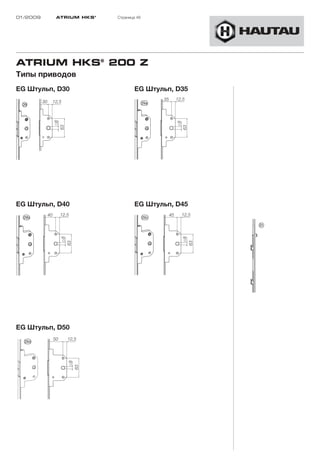

01/2009 ATRIUM HKS ® Страница 48 ATRIUM HKS® 200 Z Типы приводов EG Штульп, D30 EG Штульп, D35 EG Штульп, D40 EG Штульп, D45 EG Штульп, D50

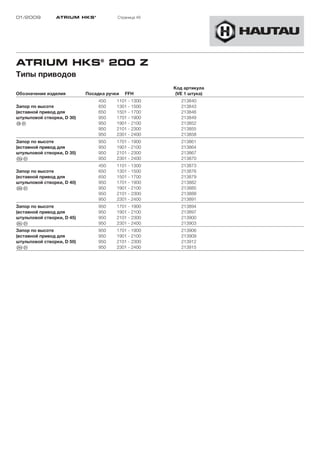

01/2009 ATRIUM HKS ® Страница 49 ATRIUM HKS® 200 Z Типы приводов Код артикула Обозначение изделия Посадка ручки FFH (VE 1 штука) 450 1101 - 1300 213840 Запор по высоте 650 1301 - 1500 213843 (вставной привод для 650 1501 - 1700 213846 штульповой створки, D 30) 950 1701 - 1900 213849 "L§A 950 1901 - 2100 213852 950 2101 - 2300 213855 950 2301 - 2400 213858 Запор по высоте 950 1701 - 1900 213861 (вставной привод для 950 1901 - 2100 213864 штульповой створки, D 35) 950 2101 - 2300 213867 "Oa§A 950 2301 - 2400 213870 450 1101 - 1300 213873 Запор по высоте 650 1301 - 1500 213876 (вставной привод для 650 1501 - 1700 213879 штульповой створки, D 40) 950 1701 - 1900 213882 "Ob§A 950 1901 - 2100 213885 950 2101 - 2300 213888 950 2301 - 2400 213891 Запор по высоте 950 1701 - 1900 213894 (вставной привод для 950 1901 - 2100 213897 штульповой створки, D 45) 950 2101 - 2300 213900 "Oc§A 950 2301 - 2400 213903 Запор по высоте 950 1701 - 1900 213906 (вставной привод для 950 1901 - 2100 213909 штульповой створки, D 50) 950 2101 - 2300 213912 "Od§A 950 2301 - 2400 213915

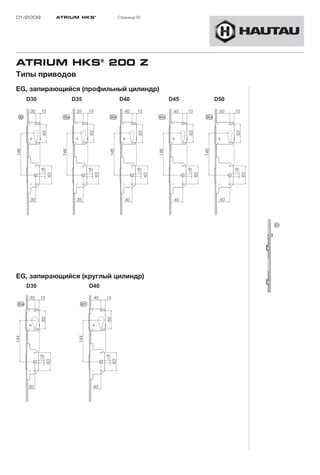

01/2009 ATRIUM HKS ® Страница 50 ATRIUM HKS® 200 Z Типы приводов EG, запирающийся (профильный цилиндр) EG, запирающийся (круглый цилиндр)
01/2009 ATRIUM HKS ® Страница 51 ATRIUM HKS® 200 Z Типы приводов Код артикула Обозначение изделия Посадка ручки FFH (VE 1 штука) Запор по высоте 950 1701 - 1900 213918 (вставной привод, запирающийся, 950 1901 - 2100 213921 D 30) §Ö§A 950 2101 - 2300 213924 950 2301 - 2400 213927 Запор по высоте 950 1701 - 1900 213930 (вставной привод, запирающийся, 950 1901 - 2100 213933 D 35) §Pa§A 950 2101 - 2300 213936 950 2301 - 2400 213939 Запор по высоте 950 1701 - 1900 213942 (вставной привод, запирающийся, 950 1901 - 2100 213945 D 40) §Pb§A 950 2101 - 2300 213948 950 2301 - 2400 213951 Запор по высоте 950 1701 - 1900 213954 (вставной привод, запирающийся, 950 1901 - 2100 213957 D 45) §Pc§A 950 2101 - 2300 213960 950 2301 - 2400 213963 Запор по высоте 950 1701 - 1900 213966 (вставной привод, запирающийся, 950 1901 - 2100 213969 D 50) §Pd§A 950 2101 - 2300 213972 950 2301 - 2400 213975 Запор по высоте, круглый цилиндр 950 1701 - 1900 217500 (вставной привод, запирающийся, 950 1901 - 2100 217503 D 30) §Pe§A 950 2101 - 2300 217506 950 2301 - 2400 217509 Запор по высоте, круглый цилиндр 950 1701 - 1900 217512 (вставной привод, запирающийся, 950 1901 - 2100 217515 D 40) §Pf§A 950 2101 - 2300 217518 950 2301 - 2400 217521

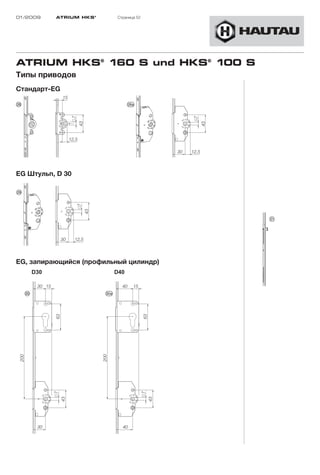

01/2009 ATRIUM HKS ® Страница 52 ATRIUM HKS® 160 S und HKS® 100 S Типы приводов Стандарт-EG EG Штульп, D 30 EG, запирающийся (профильный цилиндр)

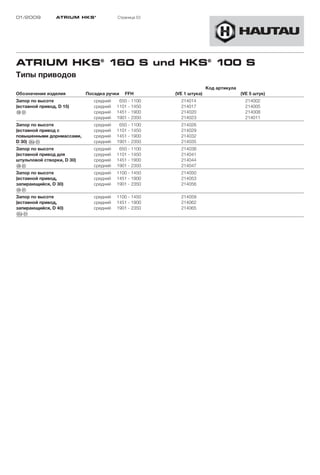

01/2009 ATRIUM HKS ® Страница 53 ATRIUM HKS® 160 S und HKS® 100 S Типы приводов Код артикула Обозначение изделия Посадка ручки FFH (VE 1 штука) (VE 5 штук) Запор по высоте средний 650 - 1100 214014 214002 (вставной привод, D 15) средний 1101 - 1450 214017 214005 "K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 Запор по высоте средний 650 - 1100 214026 (вставной привод с средний 1101 - 1450 214029 повышенными дорнмассами, средний 1451 - 1900 214032 D 30) "Ia§A средний 1901 - 2350 214035 Запор по высоте средний 650 - 1100 214038 (вставной привод для средний 1101 - 1450 214041 штульповой створки, D 30) средний 1451 - 1900 214044 "L§A средний 1901 - 2350 214047 Запор по высоте средний 1100 - 1450 214050 (вставной привод, средний 1451 - 1900 214053 запирающийся, D 30) средний 1901 - 2350 214056 §Ö§A Запор по высоте средний 1100 - 1450 214059 (вставной привод, средний 1451 - 1900 214062 запирающийся, D 40) средний 1901 - 2350 214065 §Pa§A

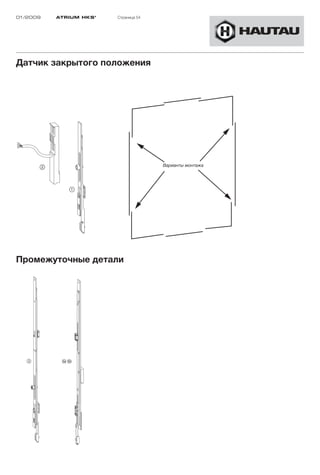

01/2009 ATRIUM HKS ® Страница 54 Датчик закрытого положения Варианты монтажа Промежуточные детали §a§b

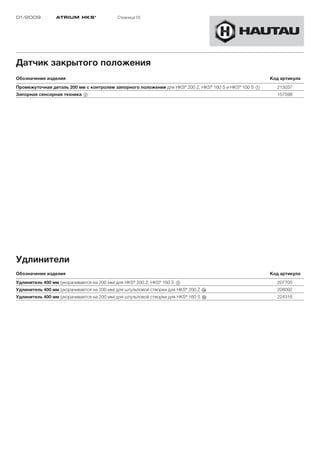

01/2009 ATRIUM HKS ® Страница 55 Датчик закрытого положения Обозначение изделия Код артикула ® ® ® Промежуточная деталь 200 мм с контролем запорного положения для HKS 200 Z, HKS 160 S и HKS 100 S 1 215037 Запорная сенсорная техника 2 157598 Удлинители Обозначение изделия Код артикула Удлинитель 400 мм (укорачивается на 200 мм) для HKS® 200 Z, HKS® 160 S 3 207705 Удлинитель 400 мм (укорачивается на 200 мм) для штульповой створки для HKS® 200 Z §a 208092 Удлинитель 400 мм (укорачивается на 200 мм) для штульповой створки для HKS® 160 S §b 224316

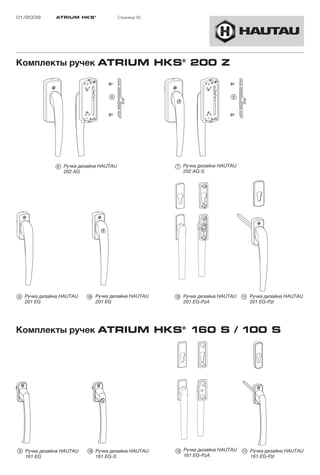

01/2009 ATRIUM HKS ® Страница 56 Комплекты ручек ATRIUM HKS® 200 Z Ручка дизайна НAUTAU Ручка дизайна НAUTAU 202 AG 202 AG-S Ручка дизайна НAUTAU Ручка дизайна НAUTAU Ручка дизайна НAUTAU Ручка дизайна НAUTAU 201 EG 201 EG 201 EG-PzA 201 EG-Pzl Комплекты ручек ATRIUM HKS® 160 S / 100 S Ручка дизайна НAUTAU Ручка дизайна НAUTAU Ручка дизайна НAUTAU Ручка дизайна НAUTAU 161 EG 161 EG-S 161 EG-PzA 161 EG-Pzl

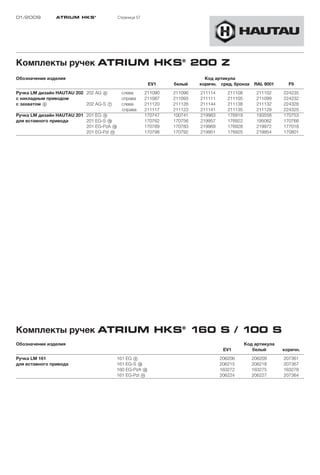

01/2009 ATRIUM HKS ® Страница 57 Комплекты ручек ATRIUM HKS® 200 Z Обозначение изделия Код артикула EV1 белый коричн. сред. бронза RAL 9001 F9 Ручка LM дизайн HAUTAU 202 202 AG 6 слева 211090 211096 211114 211108 211102 224235 с накладным приводом справа 211087 211093 211111 211105 211099 224232 с захватом 8 202 AG-S 7 слева 211120 211126 211144 211138 211132 224328 справа 211117 211123 211141 211135 211129 224325 Ручка LM дизайн HAUTAU 201 201 EG 9 170747 100741 219963 176919 193558 170753 для вставного привода 201 EG-S !Ö 170762 170756 219957 176922 195062 170768 201 EG-PzA !S 170789 170783 219969 176928 219972 177018 201 EG-Pzl !A 170798 170792 219951 176925 219954 170801 Комплекты ручек ATRIUM HKS® 160 S / 100 S Обозначение изделия Код артикула EV1 белый коричн. Ручка LM 161 161 EG 9 206206 206209 207361 для вставного привода 161 EG-S !Ö 206215 206218 207367 160 EG-PzA !S 163272 163275 163278 161 EG-Pzl !A 206224 206227 207364

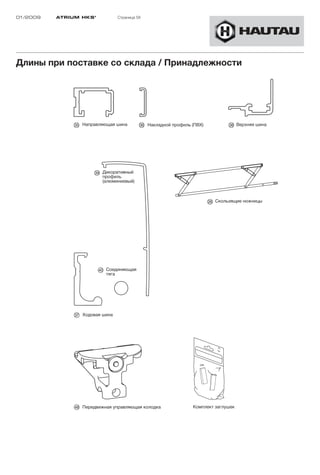

01/2009 ATRIUM HKS ® Страница 58 Длины при поставке со склада / Принадлежности Направляющая шина Накладной профиль (ПВХ) Верхняя шина Декоративный профиль (алюминиевый) Скользящие ножницы Соединяющая тяга Ходовая шина Передвижная управляющая колодка Комплект заглушек

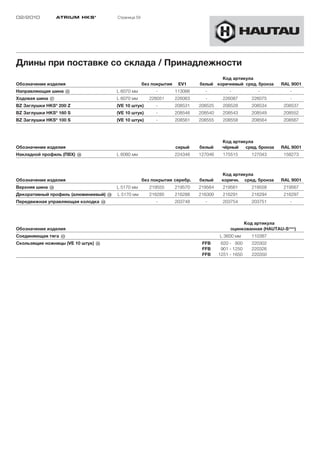

02/2010 ATRIUM HKS ® Страница 59 Длины при поставке со склада / Принадлежности Код артикула Обозначение изделия без покрытия EV1 белый коричневый сред. бронза RAL 9001 Направляющая шина §G L 6070 мм - 113066 - - - - Ходовая шина §J L 6070 мм 226051 226063 - 226087 226075 - BZ Заглушки HKS® 200 Z (VE 10 штук) - 208531 208525 208528 208534 208537 BZ Заглушки HKS® 160 S (VE 10 штук) - 208546 208540 208543 208549 208552 BZ Заглушки HKS® 100 S (VE 10 штук) - 208561 208555 208558 208564 208567 Код артикула Обозначение изделия серый белый чёрный сред. бронза RAL 9001 Накладной профиль (ПВХ) §H L 6080 мм 224346 127046 175515 127043 158273 Код артикула Обозначение изделия без покрытия серебр. белый коричн. сред. бронза RAL 9001 Верхняя шина §K L 5170 мм 219555 219570 219564 219561 219558 219567 Декоративный профиль (алюминиевый) §L L 5170 мм 216285 216288 216300 216291 216294 216297 Передвижная управляющая колодка $K - 203748 - 203754 203751 - Код артикула Обозначение изделия оцинкованная (HAUTAU-Sплюс) Соединяющая тягa $Ö L 3600 мм 110387 Скользящие ножницы (VE 10 штук) "H FFB 620 - 900 220302 FFB 901 - 1250 220326 FFB 1251 - 1650 220350

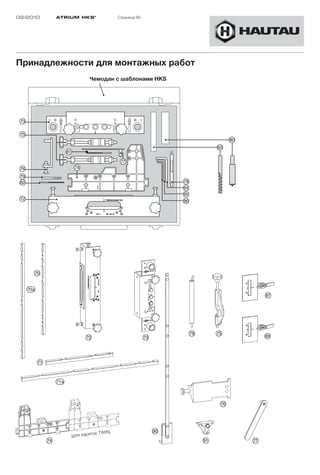

02/2010 ATRIUM HKS ® Страница 60 Принадлежности для монтажных работ Чемодан с шаблонами HKS 1251 n GS Obe n NGS Unte ss- ng Anri kieru Mar -145 0 atte Steuen NGS 195 erpl Unt Obe n NGS 851-n GS Unte 1250 Steu n GS Unte erpl 177 atte к TWIN) (для карето

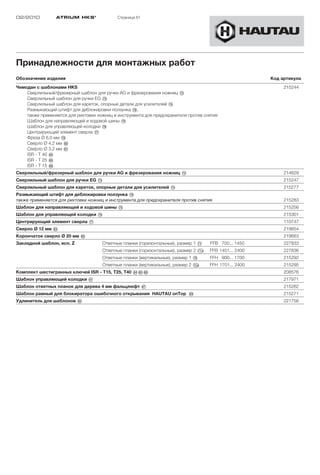

02/2010 ATRIUM HKS ® Страница 61 Принадлежности для монтажных работ Обозначение изделия Код артикула Чемодан с шаблонами HKS 215244 Сверлильный/фрезерный шаблон для ручки AG и фрезерования ножниц /S Сверлильный шаблон для ручки EG /D Сверлильный шаблон для кареток, опорные детали для усилителей /F Размыкающий штифт для деблокировки ползунка /K, также применяется для рихтовки ножниц и инструмента для предохранителя против снятия Шаблон для направляющей и ходовой шины /G Шаблон для управляющей колодки /H Центрирующий элемент сверла /J Фреза Ø 6,0 мм /L Сверло Ø 4,2 мм (S Сверло Ø 3,2 мм (A ISR - T 40 (F ISR - T 25 (G ISR - T 15 (H Сверлильный/фрезерный шаблон для ручки AG и фрезерования ножниц /S 214629 Сверлильный шаблон для ручки EG /D 215247 Сверлильный шаблон для кареток, опорные детали для усилителей /F 215277 Размыкающий штифт для деблокировки ползунка /K также применяется для рихтовки ножниц и инструмента для предохранителя против снятия 215283 Шаблон для направляющей и ходовой шины /G 215256 Шаблон для управляющей колодки /H 215301 Центрирующий элемент сверла /J 110747 Сверло Ø 12 мм (D 219654 Корончатое сверло Ø 20 мм (Ö 219663 Закладной шаблон, исп. Z Ответные планки (горизонтальные), размер 1 /A FFB 700... 1450 227833 Ответные планки (горизонтальные), размер 2 /Qa FFB 1451... 2400 227836 Ответные планки (вертикальные), размер 1 /Ö FFH 900... 1700 215292 Ответные планки (вертикальные), размер 2 /Pa FFH 1701... 2400 215295 Комплект шестигранных ключей ISR - T15, T25, T40 (F(G(H 208576 Шаблон управляющей колодки )A 217971 Шаблон ответных планок для дерева 4 мм фальцлюфт (J 215262 Шаблон рамный для блокиратора ошибочного открывания HAUTAU onTop (L 215271 Удлинитель для шаблонов )Ö 221756
01/2009 ATRIUM HKS ® Страница 62 Заметки
01/2009 ATRIUM HKS ® Страница 63 Заметки
01/2009 ATRIUM HKS ® Страница 64 Заметки
01/2009 ATRIUM HKS ® Страница 65 Заметки

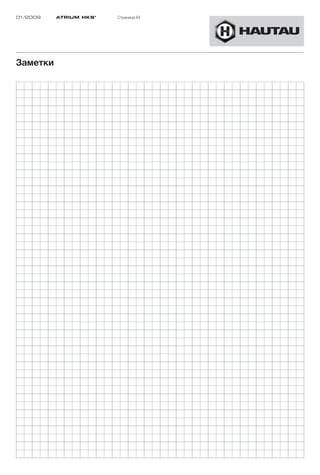

01/2009 ATRIUM HKS ® Страница 66 Заметки
Если это HAUTAU, то Вы заметите это. HAUTAU GmbH Почтовый ящик 11 51 D 31689 Helpsen Тел. +49 57 24 / 393 - 0 Факс +49 57 24 / 393 - 125 Info@HAUTAU.de www.HAUTAU.de

More Related Content

PPTX
Фурнитура Alutech 2016
byVad Jun

PPTX
Alutech C48
byVad Jun

PPTX
презентация евросталь и Voestalpine
byBream_s

PPTX
Alutech Alt w62
byVad Jun

PDF
зубофрезерование Modul серия h 80-400
byДенис Забашта

PDF
Str.274 307-krepezh-obshhego-naznacheniya
byOleksandr Poprotskyy

PDF
Adh
bykongurpkp

PPTX
Alutech C43
byVad Jun

Фурнитура Alutech 2016
byVad Jun

Alutech C48
byVad Jun

презентация евросталь и Voestalpine
byBream_s

Alutech Alt w62
byVad Jun

зубофрезерование Modul серия h 80-400
byДенис Забашта

Str.274 307-krepezh-obshhego-naznacheniya
byOleksandr Poprotskyy

Adh
bykongurpkp

Alutech C43
byVad Jun


What's hot

PDF
ffg catalog ru web
byДенис Забашта

PDF
Str.222 273-ramnyiy-krepezh
byOleksandr Poprotskyy

PDF
горизонтальное фрезерование Huller hille серия nbh
byДенис Забашта

PDF
Корпуса щитов этажных ЩЭ
byalukianov

PPT
презентация продукта
byElena Fedorchuk

PDF
горизонтальное фрезерование Huller hille серия nbh 5x
byДенис Забашта

PDF
Дверная москитная сетка
byВладислава Спектрова

PDF
Str.150 221-stalnyie-ankeryi
byOleksandr Poprotskyy

PDF
06 sa mon_2013_install_grid_rus_str_94-101_ytv
byOleksandr Poprotskyy

PDF
HSM securio af auto feed
byvolovetskamaria

PDF
Katalog krovelnaya-productsia-residential-2013-rus-05mm
bySteelBuildings.com.ua

ffg catalog ru web
byДенис Забашта

Str.222 273-ramnyiy-krepezh
byOleksandr Poprotskyy

горизонтальное фрезерование Huller hille серия nbh
byДенис Забашта

Корпуса щитов этажных ЩЭ
byalukianov

презентация продукта
byElena Fedorchuk

горизонтальное фрезерование Huller hille серия nbh 5x
byДенис Забашта

Дверная москитная сетка
byВладислава Спектрова

Str.150 221-stalnyie-ankeryi
byOleksandr Poprotskyy

06 sa mon_2013_install_grid_rus_str_94-101_ytv
byOleksandr Poprotskyy

HSM securio af auto feed
byvolovetskamaria

Katalog krovelnaya-productsia-residential-2013-rus-05mm
bySteelBuildings.com.ua


More from hrushetskyy

PDF
Каталог Perfect - 2015
byhrushetskyy

PDF
"20 хвилин" - Артем Олексюк
byhrushetskyy

PDF
Citylife - Артем Олексюк
byhrushetskyy

PDF
20 хвилин (7 липня 2014 року)
byhrushetskyy

PDF
Журнал "Вікна PERFECT" (літо 2014)
byhrushetskyy

PDF
Віконна мафія PERFECT
byhrushetskyy

PDF
Каталог PERFECT
byhrushetskyy

PPTX
Назва презентації
byhrushetskyy

PDF
Как готовить готовые кадры?
byhrushetskyy

PDF
Шляхи підготовки перекладачів або З Новим роком, Vox!
byhrushetskyy

PDF
Як втриматись на плаву?
byhrushetskyy

PDF
Cовременный переводчик
byhrushetskyy

DOCX
Історія в періодах
byhrushetskyy

PDF
2013.06.07 галактика комфорту (тернопіль)
byhrushetskyy

PDF
Vlasne.info.proposition
byhrushetskyy

PDF
ПВ-066 MSL OS ступеневий нахил
byhrushetskyy

PDF
ПВ-065 MSL ступеневий нахил
byhrushetskyy

PDF
Фіксатор повороту стулки
byhrushetskyy

PDF
Монтаж сучасного вікна
byhrushetskyy

PPTX
Вікна серії PERFECT
byhrushetskyy

Каталог Perfect - 2015
byhrushetskyy

"20 хвилин" - Артем Олексюк
byhrushetskyy

Citylife - Артем Олексюк
byhrushetskyy

20 хвилин (7 липня 2014 року)
byhrushetskyy

Журнал "Вікна PERFECT" (літо 2014)
byhrushetskyy

Віконна мафія PERFECT
byhrushetskyy

Каталог PERFECT
byhrushetskyy

Назва презентації
byhrushetskyy

Как готовить готовые кадры?
byhrushetskyy

Шляхи підготовки перекладачів або З Новим роком, Vox!
byhrushetskyy

Як втриматись на плаву?
byhrushetskyy

Cовременный переводчик
byhrushetskyy

Історія в періодах
byhrushetskyy

2013.06.07 галактика комфорту (тернопіль)
byhrushetskyy

Vlasne.info.proposition
byhrushetskyy

ПВ-066 MSL OS ступеневий нахил
byhrushetskyy

ПВ-065 MSL ступеневий нахил
byhrushetskyy

Фіксатор повороту стулки
byhrushetskyy

Монтаж сучасного вікна
byhrushetskyy

Вікна серії PERFECT
byhrushetskyy


Atrium hks-200 katalog-rus

  • 1.
    Каталог 01/2009 H A U T A U A T R I U M H K S® 2 0 0 для деревянных и пластиковых элементов
  • 3.
    Каталог HAUTAU Откиднаяи раздвижная фурнитура HAUTAU ATRIUM HKS® 200 01/2009 Update 02/2010 HAUTAU GmbH Postfach 1151 D 31689 Helpsen Телефон 05724/393-0 Факс 05724/393-125 Info@HAUTAU.de www.HAUTAU.de Хелпсен, управляющая Петра Хаутау Торговый реестр Штадтхаген · Запись в ТР № 2565 Банковские реквизиты Volksbank Bückeburg-Rinteln eG (BLZ 25591413) Счёт 645273600 IBAN: DE19255914130645273600 · SWIFT: GENODEF1BCK Postbank Hannover (BLZ 25010030) Счёт 3887-305 IBAN: DE63250100300003887305 · SWIFT: PBNKDEFF250 ИНН: DE 811 213 544 Напечатано в Германии · Перепечатка, также в виде выдержки, допускается только при письменном разрешении издателя. С учётом прогресса мы сохраняем за собой право на изменения конструкции и связанные с этим отклонения в изображениях, размерах, данных веса и т.п. Изделия изображены на рисунках не в натуральную величину и не соизмеримы друг с другом.
  • 4.
    01/2009 ATRIUM HKS ® Страница 4 Содержание Откидная и раздвижная фурнитура ATRIUM HKS® 200 для деревянных и пластиковых элементов Страница ATRIUM HKS® 200 ................................................................................................................................................. 6 Область применения ATRIUM HKS® 200 Z ............................................................................................................ 8 Область применения ATRIUM HKS® 160 S и ATRIUM HKS® 160 S ..................................................................... 10 Положение створки ............................................................................................................................................ 12 Краткое описание ............................................................................................................................................... 13 Данные для заказа и упаковочные единицы, примечания по цвету и сокращения ......................................... 14 Типы приводов .................................................................................................................................................... 46 Датчик закрытого положения ............................................................................................................................ 54 Удлинители .......................................................................................................................................................... 54 Комплекты ручек ................................................................................................................................................... 56 Длины при поставке со склада .......................................................................................................................... 58 Принадлежности для монтажных работ .............................................................................................................. 60 Заметки ............................................................................................................................................................... 62 Детали фурнитуры: ATRIUM HKS® 200 Z ............................................................................................................................................. 16 ATRIUM HKS® 200 Z/WK2 .................................................................................................................................... 18 ATRIUM HKS® 200 Z, дерево, схема С, без импоста, с открытым пазом EG 30/30 ......................................... 20 ATRIUM HKS® 200 Z, пластик, схема С, со штульпом EG 30/17,5 .................................................................... 22 ATRIUM HKS® 200 Z, пластик, схема С, со штульпом EG 17,5/17,5 ................................................................. 24 ATRIUM HKS® 200 Z, пластик, схема С, со штульпом AG .................................................................................. 26 ATRIUM HKS® 160 S ............................................................................................................................................. 28 ATRIUM HKS® 160 S/WK2 ................................................................................................................................... 30 ATRIUM HKS® 160 S, дерево, схема С, без импоста, с открытым пазом EG 30/30 ......................................... 32 ATRIUM HKS® 160 S, пластик, схема С, со штульпом EG 15/15 ....................................................................... 34 ATRIUM HKS® 160 S, пластик, схема С, со штульпом EG 30/15 ....................................................................... 36 ATRIUM HKS® 100 S ............................................................................................................................................. 38 ATRIUM HKS® 100 S, дерево, схема С, без импоста, с открытым пазом EG 30/15 ......................................... 40 ATRIUM HKS® 100 S, пластик, схема С, со штульпом EG 15/15 ....................................................................... 42 ATRIUM HKS® 100 S, пластик, схема С, со штульпом EG 30/15 ....................................................................... 44
  • 5.
    01/2009 ATRIUM HKS ® Страница 5 Заметки
  • 6.
    02/2010 ATRIUM HKS ® Страница 6 ATRIUM HKS® 200 для откидных и раздвижных элементов из дерева и пластика, вес створки до 200 кг. Уникальные характеристики Фиксированное отведение 125 мм Обладая положением фиксированного отведения на расстояние 125 мм, каретки и ножницы новой фурнитуры ATRIUM HKS® 200 предлагают самое широкое отведение среди всех параллель- ных откидно-раздвижных систем, имеющихся на рынке. Фурни- тура предназначена для широких профилей и отвечает требо- ваниям для оконных систем с высокими теплоизоляционными свойствами. Концепция каретки с максимальным диаметром роликов и монтажным размером 35 мм, скрытым управлением и новой системой самостопорной регулировки по высоте Каретки новой фурнитуры ATRIUM HKS® 200 имеют диаметр роликов 28 мм – больше, чем у любой другой аналогичной фурнитурной системы, при этом занимаемая площадь состав- ляет всего 35 мм. Управлящая колодка с защитой от проникно- вения грязи. Это обеспечивает долговечность и лёгкое, удобное обслуживание. Новая регулировка по высоте с предохранитель- ным зажимом позволяет производить самостопорную регули- ровку створки с помощью всего одного инструмента. Каретка ATRIUM HKS® 200 TWIN Новая каретка ATRIUM HKS® 200 двойная с цельным корпусом надёжно выдерживает вес створки до 200 кг. Предварительно установленные каретки значительно сокращают время монтажа. Система блокировки от ошибочного открывания Положение сдвига HAUTAU onTop Новая система блокировки от ошибочного открывания эффек- тивно гарантирует комфортную эксплуатацию. Дополнительно она предотвращает несанкционированное снятие створки. Систему блокировки от ошибочного открывания можно также применять для элементов штульповой створки (схема C). Высота створки до 2700 мм Благодаря прочной конструкции ножниц и каретки фурнитуру ATRIUM HKS® 200 можно применять при высоте створки по фальцу до 2700 мм. Таким образом, фурнитурная система выполняет архитектурные требования в отношении стеклянных дверей на всю высоту помещения. Ходовая шина При макс. весе створки 160 кг ходовая шина не нуждается в подкладке, при соблюдении рекомендаций для крепежа, укaзaнных в инструкции по сборке. Пластиковая защёлка Новые защёлки из специального пластика позволяют легко фиксировать створку в откидном положении, обеспечивая надёжное и удобное обслуживание. Проверенное и сертифицированное качество. Срок эксплуатации ATRIUM HKS® 200 соответствует высшему классу, что доказано испытанием по EN 13126-17 и соответ- ствует 25. 000 циклам. Неизменное качество контролируется в рамках программы Q-Zert- Programm QM 347,разработанной институтом оконных технологий (ift) в Розенгейме. Сертификационная программа охватывает первое посещение производителя фурнитуры и очередной независимый контроль по EN 13126-17 (продолжи- тельная дееспособность Паралельно-сдвижной-откидной фур- нитуры) и по EN 1191 (продолжительная опытная эксплуатация окон и дверей). Кроме того,со стороны производителя, должен большая ширина отведения: 125 мм проводиться постоянный собственный контроль.
  • 7.
    01/2009 ATRIUM HKS ® Страница 7 Другие преимущества • Новая универсальная запорная цапфа HAUTAU URZ. Легко подвижная роликовая цапфа автомати- чески адаптируется к допускам фальцевого зазора и надолго обеспечивает удобство обслуживания. В сочетании с противовзломными ответными план- ками гарантируется степень безопасности WK2. • Надёжность в открытом положении и повышенный срок службы благодаря конструкции ножниц с новым шарнирным механизмом • Автоматическое фиксирование створки в откидном положении для удобства обслуживания • Надёжное соединение рамы и створки с возмож- Система блокировки от ностью оптического контроля, благодаря новому Новая регулировка ошибочного открывания ползунку по высоте HAUTAU onTop • Короткие ответные управляющие планки имеют безупречный внешний вид и легко чистятся • Упрощённый монтаж благодаря передвижным соединительным накладкам • Регулировка по высоте с помощью всего одного инструмента • Защищённая от проникновения грязи управляющая колодка со скрытым входным отверстием обеспе- чивает долгосрочную эксплуатацию В комплекте с ручкой дизайна HAUTAU с накладным приводом • Диаметры отверстий унифицированы для каретки и ручки привода, что позволяет выполнять монтаж без замены сверла • Оптимизированны отверстия крепления в ручке накладного привода для рационального монтажа Увеличенные ролики легче скользят • Повышенная функциональность благодаря умень- шенному зазору между ручкой накладного привода и центральным запором Испытанные преимущества фурнитуры HAUTAU ATRIUM HKS® • Элементы центрального запора с монтажным фиксированием • Предварительно установленные ответные планки на штульповом приводе • Верхние и нижние упоры надёжно фиксируют створку в открытом положении Соединение с уменьшенным • Чистящие щётки в каретках обеспечивают долго- зазором между ручкой вечность и лёгкость движения накладного привода и центральным запором • Небольшое расстояние между несущим болтом и створкой для оптимального восприятия веса и минимальной нагрузки на профиль створки. • Изящный, декоративный профиль кареток. • Пакет ножниц с монтажной высотой всего 9 мм позволяет выполнять регулировку створки по высоте Новые защёлки из специального пластика
  • 8.
    01/2009 ATRIUM HKS ® Страница 8 Область применения ATRIUM HKS® 200 Z макс. OKFF макс. OKFF Ширина отведения 125 Ширина отведения 125 Разрез по вертикали, дерево Разрез по вертикали, пластик
  • 9.
    01/2009 ATRIUM HKS ® Страница 9 ATRIUM HKS® 200 Z Ширина створки по фальцу (FFB) 720 - 2000 мм Высота створки по фальцу (FFH) 900 - 2700 мм Вес створки макс. 160 кг Мин. высота наплава = 15 Применительно для I-величины от 50±10 ATRIUM HKS® 200 Z с каретками TWIN Ширина створки по фальцу (FFB) 1050 - 2000 мм Высота створки по фальцу (FFH) 900 - 2700 мм Вес створки макс. 200 кг Мин. высота наплава = 15 Применительно для I-величины от 50±10 FFH : FFB = макс. 2,5 : 1 Указанные здесь границы области применения являются обязательными и не должны превышаться. = до 30 кг/м2 = до 50 кг/м2 Кроме того, придерживайтесь допустимых параметров применения, инструкций и указаний по переработке = до 40 кг/м2 = до 60 кг/м2 производителя профиля.
  • 10.
    01/2009 ATRIUM HKS ® Страница 10 Области применения ATRIUM HKS® 160 S и ATRIUM HKS® 100 S макс. OKFF макс. OKFF Ширина отведения 125 Ширина отведения 125 Разрез по вертикали, ATRIUM HKS® 160 S дерево Разрез по вертикали, ATRIUM HKS® 160 S пластик макс. OKFF макс. OKFF Ширина отведения 125 Ширина отведения 125 Разрез по вертикали, ATRIUM HKS® 100 S дерево Разрез по вертикали, ATRIUM HKS® 100 S пластик
  • 11.
    01/2009 ATRIUM HKS ® Страница 11 ATRIUM HKS® 160 S Ширина створки по фальцу (FFB) 620 - 1650 мм Высота створки по фальцу (FFH) 650 - 2700 мм Вес створки макс. 160 кг Мин. высота наплава = 15 Применительно для I-величины от 50±10 ATRIUM HKS® 100 S Ширина створки по фальцу (FFB) 620 - 1250 мм Высота створки по фальцу (FFH) 650 - 2250 мм Вес створки макс. 100 кг Мин. высота наплава = 15 Применительно для I-величины от 50±10 FFH : FFB = макс. 2,5 : 1 Указанные здесь границы области применения являются обязательными и не должны превышаться. = до 30 кг/м2 = до 50 кг/м2 Кроме того, придерживайтесь допустимых параметров применения, инструкций и указаний по переработке = до 40 кг/м2 = до 60 кг/м2 производителя профиля.
  • 12.
    01/2009 ATRIUM HKS ® Страница 12 Положения створки Рамы с глухими или с поворотными створками Схема A, G , K и C Схема A Схема G Схема K Двухкомпонентный Трёхкомпонентный элемент: Трёхкомпонентный элемент: элемент: 1 Раздвижная створка 2 Раздвижные створки 1 Раздвижная створка (лев. или прав.) (лев. или прав.) (лев. или прав.) Комплект фурнитуры (для схемы K и C двойное количество) 1 основной комплект 1 ручка дизайна HAUTAU 1 пакет ответных планок (относительно профиля) 1 комплект шин обычного размера 1 запор по ширине 1 запор по высоте Комплект фурнитуры для схемы C* 1 основной комплект, штульп Схема C 2 ручки дизайна HAUTAU Четырёхкомпонентный элемент: 2 пакета ответных планок (относительно профиля) 2 Раздвижные створки (лев. и прав.) 2 комплекта шин обычного размера с фиксированным импостом между элементами HKS 2 запор по ширине Схема C* 2 запор по высоте Четырёхкомпонентный элемент: 2 Раздвижные створки (лев. или прав.) без фиксированного импоста между раздвижными створками Рама без фиксированного импоста между поворотной и раздвижной створкой Схема A Схема A Комплект фурнитуры: Двухкомпонентный 1 основной комплект элемент: 1 ручка дизайна HAUTAU 1 раздвижная створка 1 пакет ответных планок (относительно (лев. или прав.), профиля) 1 створка поворотная. 1 комплект шин обычного размера При двухкомпонентных 1 запор по ширине элементах без 1 запор по высоте фиксированного импоста: центральный запор зака- Внимание! зывается для штульпового Требуется передвижная управляющая исполнения. колодка Раздвижной элемент перед стеной Схема A Комплект фурнитуры: 1 основной комплект 1 Ручка дизайна НAUTAU 1 пакет пакет ответных планок (относительно профиля) 1 комплект шин обычного размера 1 запор по ширине 1 запор по высоте
  • 13.
    01/2009 ATRIUM HKS ® Страница 13 Краткое описание ATRIUM HKS® 200 Z Откидная и раздвижная фурнитура ATRIUM HKS® 200 Z Закреплённый, скрытый основной запор, с регулируемым с базовой безопасностью WK1, с возможностью прижимом створки. Ножницы с принудительным управле- оснащения до WK2. нием и запираемое откидное положение, свободный Круглая универсальная запорная цапфа URZ с автомати- выбор между защёлкиванием и незащёлкиванием при ческой регулировкой к допускам фальцевого зазора. закрытии. Принудительное запирание в ножницах. Управление одной ручкой. Система блокировки от ошибочного открывания Для дверных и оконных элементов из обычного дерева HAUTAU onTop или пластика, с весом створки до 200 кг,готовые Раздвижная створка регулируется по высоте, каретки элементы монтирутся методом прикручивания. с чистящими щётками для очищения несущей шины, верхняя направляющая шина с декоративным профилем из ПВХ, плоский алюминиевый профиль кареток (28 мм), ручка LM “дизайн HAUTAU”. ATRIUM HKS® 160 S Откидная и раздвижная фурнитура ATRIUM HKS® 160 S Свободный выбор между защёлкиванием и незащёлкива- с базовой безопасностью WK1, с возможностью нием при закрытии. оснащения до WK2. Верхний узел скользящих ножниц отделён от основного Круглая универсальная запорная цапфа URZ с автомати- запора, нижние уголки с защёлкой для автоматического ческой регулировкой к допускам фальцевого зазора. фиксирования створки, противоударный предохранитель Управление одной ручкой. на обоих кронштейнах ножниц. Для дверных и оконных элементов из обычного дерева Каретки с чистящими щётками для очищения несущей или пластика, с весом створки до 160 кг,готовые шины. элементы монтирутся методом прикручивания. Раздвижная створка регулируется по высоте, верхняя Закреплённый, скрытый основной запор, с регулируемым направляющая шина с декоративным профилем из ПВХ, прижимом створки. плоский алюминиевый профиль кареток (28 мм), ручка LM. ATRIUM HKS® 100 S Откидная и раздвижная фурнитура ATRIUM HKS® 100 S Верхний узел скользящих ножниц отделён от основного с базовой безопасностью WK1. запора, нижние уголки с защёлкой для автоматического Круглая универсальная запорная цапфа URZ с автомати- фиксирования створки, противоударный предохранитель ческой регулировкой к допускам фальцевого зазора. на обоих кронштейнах ножниц. Управление одной ручкой. Каретки с чистящими щётками для очищения несущей Для дверных и оконных элементов из обычного дерева шины. или пластика, с весом створки до 100 кг,готовые Раздвижная створка регулируется по высоте, верхняя элементы монтирутся методом прикручивания. направляющая шина с декоративным профилем из ПВХ, Закреплённый, скрытый основной запор, с регулируемым плоский алюминиевый профиль кареток (28 мм), ручка прижимом створки. LM. Свободный выбор между защёлкиванием и незащёлкива- нием при закрытии.
  • 14.
    02/2010 ATRIUM HKS ® Страница 14 Данные для заказа и упаковочные единицы Упаковочная единица HKS® 200 Z HKS® 160 S HKS® 100 S с принудительным управлением с защёлкой с защёлкой Основной комплект Ручка Детали рамы Комплект ответных Ответные планки планок Управляющие планки (альтернaтивно единичная упаковка Упор рамы, система блокировки согласно таблице) от ошибочного открывания Комплект шин FFB 900 mm FFB 900 mm FFB 1050 mm FFB 1050 mm FFB 1250 mm FFB 1250 mm FFB 1450 mm FFB 1650 mm FFB 2000 mm (только HKS® 200 Z) Комплект скользящих ножниц FFB 620 - 900 mm и верхней шины FFB 901 - 1250 mm FFB 1251 - 1650 mm Запор по ширине FFB 720 - 1050 mm FFB 620 - 900 mm FFB 620 - 900 mm FFB 1051 - 1250 mm FFB 901 - 1250 mm FFB 901 - 1250 mm FFB 1251 - 1450 mm FFB 1251 - 1650 mm FFB 1451 - 1650 mm FFB 1651 - 1850 mm FFB 1851 - 2000 mm Запор по высоте FFH 900 - 1100 mm FFH 1101 - 1300 mm FFH 650 - 1100 mm FFH 1301 - 1500 mm FFH 1101 - 1450 mm FFH 1501 - 1700 mm FFH 1451 - 1900 mm FFH 1701 - 1900 mm FFH 1901 - 2350 mm FFH 1901 - 2100 mm FFH 2351 - 2700 mm (только HKS® 160 S)* FFH 2101 - 2300 mm FFH 2301 - 2400 mm *с удлинителями FFH 2401 - 2700 mm* Примечания по цвету Исполнение Исполнение Исполнение Исполнение Исполнение EV 1/серебристый белый кремовый коричневый средняя бронза Направляющая EV 1 EV 1 EV 1 EV 1 EV 1 шина естественный цвет, естественный цвет, естественный цвет, естественный цвет, естественный цвет, анодированный анодированный анодированный анодированный анодированный Ходовая шина EV 1 EV 1 EV 1 C 34 C 33 естественный цвет, естественный цвет, естественный цвет, тёмная бронза, средняя бронза, анодированный анодированный анодированный анодированный анодированный Верхняя шина и RAL 9016 RAL 9001 8077 C 33 декоративный покрытие покрытие покрытие покрытие покрытие профиль серебристого цвета белого цвета кремового цвета коричневого цвета цвета средн. бронзы Накладной профиль согласованы по цвету и заглушки
  • 15.
    01/2009 ATRIUM HKS ® Страница 15 Сокращения A9 Ось 9 исполнение слева OL Сторона без ручки, сверху, A13 Ось 13 GOR Сторона ручки, сверху, исполнение исполнение слева AG Накладной привод справа OR Сторона без ручки, сверху, D Дорнмасс GUL Сторона ручки снизу, исполнение исполнение справа слева UL Сторона без ручки, снизу, EG Вставной привод GUR Сторона ручки снизу, исполнение исполнение слева FFB Ширина створки по фальцу справа FFH Высота створки по фальцу UR Сторона без ручки, снизу, ISR Отверстие под звездообразный исполнение справа FFK Кромка фальца створки ключ WK2 Класс сопротивления 2 GOL Сторона ручки, сверху, OKFF Верхняя кромка, готовый пол Заметки
  • 16.
    01/2009 ATRIUM HKS ® Страница 16 ATRIUM HKS® 200 Z 1 Каретка с управлением 2 Каретка без управления !a Каретка TWIN с управлением (вес створки > 160 кг) “a Каретка TWIN без управления (вес створки > 160 кг) 3 Усилитель 4 Опорная деталь (> FFB 1450 мм 2 штуки) 6 Ручка LM 202 AG с винтами 8 Захват AG с винтами 9 Ручка LM 201 EG с винтами !A Ручка LM 201 EG/PZI с винтами !D Ответная планка !G Управляющая планка !H Упор системы блокировки от ошибочного открывания !L Уголок с ножницами GOL или GOR “Ö Уголок с ножницами OL или OR "A Уголок GUL или GUR "S Уголок UL или UR "D Заглушки ножниц "F Ползунок "G Система блокировки от ошибочного открывания с винтом "J Запорный привод AG "K Привод EG §Ö Привод EG запирающийся §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 17.
    02/2010 ATRIUM HKS ® Страница 17 ATRIUM HKS® 200 Z Обозначение изделия Код артикула 1x ® Основной комплект HKS 200 Z слева справа 123!L”Ö”A”S”F”G Ось 9 213498 213501 Ось 13 213504 213507 или Основной комплект HKS® 200 Z TWIN слева справа 1x (от 160 кг) !a"a3!L”Ö”A”S”F”G Ось 9 218937 218940 Ось 13 218943 218946 1x Ручка LM дизайн HAUTAU 202 AG 68 EV1 белый коричневый средняя бронза RAL 9001 с накладным приводом слева 211090 211096 211114 211108 211102 с захватом стандарт справа 211087 211093 211111 211105 211099 или EV1 белый коричневый средняя бронза RAL 9001 1x Ручка LM дизайн HAUTAU 201 EG 9 170747 170741 219963 176919 193558 для вставного привода, слева/справа 201 EG-Pzl !A 170798 170792 219951 176925 219954 1x Комплект ответных планок !D!G!H (профилезависим) см. таблицу ответных планок от FFB 1450 мм требуются 2 дополнительные ответные планки FFB (VE 1 штука) (VE 5 штук) 720 - 1050 213633 213621 1x Запор по ширине 1051 – 1250 208600 208588 §S 1251 – 1450* 213636 213624 1451 – 1650 208603 208591 1651 – 1850** 208606 208594 1851 – 2000 208609 208597 *используется при двухсторонней обрезке от 1051 - 1450 мм ** используется при двухсторонней обрезке от 1451 - 1850 мм Посадка ручки FFH (VE 1 штука) (VE 5 штук) 450 900 - 1100 213681 213657 450 1101 - 1300 213684 213660 650 1301 - 1500 213687 213663 1x Запор по высоте 650 1501 - 1700 213690 213666 (накладной привод) 950 1701 - 1900 213693 213669 “J§A 950 1901 - 2100 213696 213672 950 2101 - 2300 213699 213675 950 2301 - 2400 213702 213678 950 2401 - 2700 213699* 213675* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) Посадка ручки FFH (VE 1 штука) (VE 5 штук) 450 900 - 1100 213729 213705 или 450 1101 - 1300 213732 213708 1x Запор по высоте 650 1301 - 1500 213735 213711 (вставной привод, D 17,5) 650 1501 - 1700 213738 213714 “K§A 950 1701 - 1900 213741 213717 950 1901 - 2100 213744 213720 950 2101 - 2300 213747 213723 950 2301 - 2400 213750 213726 950 2401 - 2700 213747* 213723* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) или Посадка ручки FFH (VE 1 штука) 1x Запор по высоте 950 1701 - 1900 213918 (вставной привод, 950 1901 - 2100 213921 запирающийся, D 30) 950 2101 - 2300 213924 §Ö§A 950 2301 - 2400 213927 950 2401 - 2700 213924* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 720 - 900 1930 218973 218967 218970 218976 218979 901 - 1050 2230 218988 218982 218985 218991 218994 1x Комплект шин HKS® 200 Z 1051 - 1250 2630 219003 218997 219000 219006 219009 4”D§G§H§J§L$Ö$A$F$G 1251 - 1450 3030 219018 219012 219015 219021 219024 $H$J$K%Ö(%A) 1451 - 1650 3430 219033 219027 219030 219036 219039 1651 - 2000 4130 219063 219057 219060 219066 219069
  • 18.
    01/2009 ATRIUM HKS ® Страница 18 ATRIUM HKS® 200 Z/WK2 1 Каретка с управлением 2 Каретка без управления !a Каретка TWIN с управлением (вес створки > 160 кг) "a Каретка TWIN без управления (вес створки > 160 кг) 3 Усилитель 4 Опорная деталь (> FFB 1450 мм 2 штуки) 7 Ручка LM 202 AG с винтами 8 Захват AG с винтами !Ö Ручка LM 201 EG-S с винтами !A Ручка LM 201 EG/PZI с винтами !F Ответная планка !G Управляющая планка !H Упор системы блокировки от ошибочного открывания !L Уголок с ножницами GOL или GOR “Ö Уголок с ножницами OL или OR "A Уголок GUL или GUR "S Уголок UL или UR "D Заглушки ножниц "F Ползунок "G Система блокировки от ошибочного открывания с винтом "J Запорный привод AG "K Привод EG §Ö Привод EG запирающийся §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §F Защита от рассверливания §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 19.
    02/2010 ATRIUM HKS ® Страница 19 ATRIUM HKS® 200 Z/WK2 Обозначение изделия Код артикула 1x ® Основной комплект HKS 200 Z слева справа 123!L”Ö”A”S”F”G Ось 9 213498 213501 Ось 13 213504 213507 или слева справа 1x Основной комплект HKS® 200 Z TWIN Ось 9 218937 218940 (от 160 кг) !a"a3!L”Ö”A”S”F”G Ось 13 218943 218946 1x Ручка LM дизайн HAUTAU 202 AG-S 78 EV1 белый коричневый средняя бронза RAL 9001 с накладным приводом слева 211120 211126 211144 211138 211132 с захватом стандарт справа 211117 211123 211141 211135 211129 или EV1 белый коричневый средняя бронза RAL 9001 1x Ручка LM дизайн HAUTAU 201 EG-S !Ö 170762 170756 219957 176922 195062 для вставного привода слева/справа 201 EG-Pzl!A 170798 170792 219951 176925 219954 1x Защищенный от рассверливания, вставной привод Дорнмасс 17,5 Дорнмасс 30 Дорнмасс 40 §F 196724 155822 155813 1x Пакет принадлежностей Ответные планки WK2 !F!G!H (относительно профиля) см. таблицу ответных планок от FFB 1450 мм требуются 2 дополнительные ответные планки FFB (VE 1 штука) (VE 5 штук) 720 - 1050 213633 213621 1x Запор по ширине 1051 – 1250 208600 208588 §S 1251 – 1450* 213636 213624 1451 – 1650 208603 208591 1651 – 1850** 208606 208594 1851 – 2000 208609 208597 *используется при двухсторонней обрезке от 1051 - 1450 мм ** используется при двухсторонней обрезке от 1451 - 1850 мм Посадка ручки FFH (VE 1 штука) (VE 5 штук) 450 900 - 1100 213681 213657 450 1101 - 1300 213684 213660 1x Запор по высоте 650 1301 - 1500 213687 213663 (накладной привод) 650 1501 - 1700 213690 213666 “J§A 950 1701 - 1900 213693 213669 950 1901 - 2100 213696 213672 950 2101 - 2300 213699 213675 950 2301 - 2400 213702 213678 950 2401 - 2700 213699* 213675* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) Посадка ручки FFH (VE 1 штука) (VE 5 штук) 450 900 - 1100 213729 213705 или 450 1101 - 1300 213732 213708 1x Запор по высоте 650 1301 - 1500 213735 213711 “K§A 650 1501 - 1700 213738 213714 950 1701 - 1900 213741 213717 950 1901 - 2100 213744 213720 950 2101 - 2300 213747 213723 950 2301 - 2400 213750 213726 950 2401 - 2700 213747* 213723* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) или Посадка ручки FFH (VE 1 штука) 1x Запор по высоте 950 1701 - 1900 213918 (вставной привод, 950 1901 - 2100 213921 запирающийся, D 30) 950 2101 - 2300 213924 §Ö§A 950 2301 - 2400 213927 950 2401 - 2700 213924* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 720 - 900 1930 218973 218967 218970 218976 218979 901 - 1050 2230 218988 218982 218985 218991 218994 1x Комплект шин HKS® 200 Z 1051 - 1250 2630 219003 218997 219000 219006 219009 4”D§G§H§J§L$Ö$A$F$G 1251 - 1450 3030 219018 219012 219015 219021 219024 $H$J$K%Ö(%A) 1451 - 1650 3430 219033 219027 219030 219036 219039 1651 - 2000 4130 219063 219057 219060 219066 219069
  • 20.
    02/2010 ATRIUM HKS ® Страница 20 ATRIUM HKS® 200 Z Дерево, схема C, без импоста, с открытым пазом EG 30/30 1 Каретка с управлением 2 Каретка без управления !a Каретка TWIN с управлением (вес створки > 160 кг "a Каретка TWIN без управления (вес створки > 160 кг 3 Усилитель 4 Опорная деталь (> FFB 1450 мм 2 штуки) 9 Ручка LM 201 EG с винтами !D Ответная планка !G Управляющая планка !H Упор системы блокировки от ошибочного открывания !L Уголок с ножницами GOL или GOR “Ö Уголок с ножницами OL или OR "A Уголок GUL или GUR "S Уголок UL или UR "D Заглушки ножниц "F Ползунок "G Система блокировки от ошибочного открывания с винтом "K Привод EG "L Привод EG Штульп §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 21.
    02/2010 ATRIUM HKS ® Страница 21 ATRIUM HKS® 200 Z Дерево, схема C, без импоста, с открытым пазом EG 30/30 Обозначение изделия Код артикула 1x ® Основной комплект HKS 200 Z Штульп Ось 9 213510 123!L”Ö”A”S”F”G Ось 13 213513 или Основной комплект HKS® 200 Z TWIN Штульп Ось 9 223542 1x (от 160 кг) !a"a3!L”Ö”A”S”F”G Ось 13 223545 2x Ручка LM дизайн HAUTAU EV1 белый коричневый средняя бронза RAL 9001 для вставного привода слева/справа 201 EG 9 170747 170741 219963 176919 193558 2x Комплект ответных планок !D!G!H (профилезависим) см. таблицу ответных планок от FFB 1450 мм требуются 4 дополнительные ответные планки FFB (VE 1 штука) (VE 5 штук) 720 - 1050 213633 213621 2x Запор по ширине 1051 – 1250 208600 208588 §S 1251 – 1450* 213636 213624 1451 – 1650 208603 208591 1651 – 1850** 208606 208594 1851 – 2000 208609 208597 *используется при двухсторонней обрезке от 1051 - 1450 мм ** используется при двухсторонней обрезке от 1451 - 1850 мм Посадка ручки FFH (VE 1 штука) 450 1101 - 1300 213840 650 1301 - 1500 213843 1x Запор по высоте 650 1501 - 1700 213846 (вставной привод для 950 1701 - 1900 213849 штульповой створки, 950 1901 - 2100 213852 D 30) "L§A 950 2101 - 2300 213855 950 2301 - 2400 213858 950 2401 - 2700 213855* *дополнительно требуется 1 шт удлинителя 400 мм (код артикула 208092) Посадка ручки FFH (VE 1 штука) 450 1101 - 1300 213759 1x Запор по высоте 650 1301 - 1500 213762 (вставной привод с повышенными 650 1501 - 1700 213765 дорнмассами, D 30) “K§A 950 1701 - 1900 213768 950 1901 - 2100 213771 950 2101 - 2300 213774 950 2301 - 2400 213777 950 2401 - 2700 213774* *дополнительно требуются 3 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 720 - 900 1930 218973 218967 218970 218976 218979 901 - 1050 2230 218988 218982 218985 218991 218994 2x Комплект шин HKS® 200 Z 1051 - 1250 2630 219003 218997 219000 219006 219009 4”D§G§H§J§L$Ö$A$F$G 1251 - 1450 3030 219018 219012 219015 219021 219024 $H$J$K%Ö(%A) 1451 - 1650 3430 219033 219027 219030 219036 219039 1651 - 2000 4130 219063 219057 219060 219066 219069
  • 22.
    02/2010 ATRIUM HKS ® Страница 22 ATRIUM HKS® 200 Z Пластик, схема C, со штульпом EG 30/17,5 %Ö $A §G „F „D „F !D §H „D „F !D §S „Ö „D !D !D !L 1 Каретка с управлением !L 2 Каретка без управления !a Каретка TWIN с управлением (вес створки > 160 кг "a Каретка TWIN без управления (вес створки > 160 кг 3 Усилитель 4 Опорная деталь (> FFB 1450 мм 2 штуки) 9 Ручка LM 201 EG с винтами !D Ответная планка !G Управляющая планка !H Упор системы блокировки от ошибочного открывания !L Уголок с ножницами GOL или GOR !D „L „K “Ö Уголок с ножницами OL или OR "A Уголок GUL или GUR "S Уголок UL или UR "D Заглушки ножниц "F Ползунок "G Система блокировки от ошибочного открывания §A с винтом "K Привод EG "L Привод EG Штульп §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина !D §H Накладной профиль (ПВХ) 9 §J Ходовая шина 9 §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер !D $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) „S !H §S „G „A !G 3 „A $G !G !D !D !D 3 !G §L $F 3 $G 4 4 %A 2 §L $Ö 1 $J 1 $H §J $K $K Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 23.
    02/2010 ATRIUM HKS ® Страница 23 ATRIUM HKS® 200 Z Пластик, схема C, со штульпом EG 30/17,5 Обозначение изделия Код артикула 1x ® Основной комплект HKS 200 Z Штульп Ось 9 213510 123!L”Ö”A”S”F”G Ось 13 213513 или Основной комплект HKS® 200 Z TWIN Штульп Ось 9 223542 1x (от 160 кг) !a"a3!L”Ö”A”S”F”G Ось 13 223545 2x Ручка LM дизайн HAUTAU EV1 белый коричневый средняя бронза RAL 9001 для вставного привода, слева/справа 201 EG 9 170747 170741 219963 176919 193558 2x Комплект ответных планок !D!G!H (профилезависим) см. таблицу ответных планок от FFB 1450 мм требуются 4 дополнительные ответные планки FFB (VE 1 штука) (VE 5 штук) 720 - 1050 213633 213621 2x Запор по ширине 1051 – 1250 208600 208588 §S 1251 – 1450* 213636 213624 1451 – 1650 208603 208591 1651 – 1850** 208606 208594 1851 – 2000 208609 208597 *используется при двухсторонней обрезке от 1051 - 1450 мм ** используется при двухсторонней обрезке от 1451 - 1850 мм Посадка ручки FFH (VE 1 штука) 450 1101 - 1300 213840 650 1301 - 1500 213843 1x Запор по высоте 650 1501 - 1700 213846 (вставной привод для 950 1701 - 1900 213849 штульповой створки, 950 1901 - 2100 213852 D 30) “L§A 950 2101 - 2300 213855 950 2301 - 2400 213858 950 2401 - 2700 213855* *дополнительно требуется 1 шт удлинителя 400 мм (код артикула 208092) Посадка ручки FFH (VE 1 штука) (VE 5 штук) 450 1101 - 1300 213732 213708 1x Запор по высоте 650 1301 - 1500 213735 213711 (вставной привод, D 17,5) 650 1501 - 1700 213738 213714 “K§A 950 1701 - 1900 213741 213717 950 1901 - 2100 213744 213720 950 2101 - 2300 213747 213723 950 2301 - 2400 213750 213726 950 2401 - 2700 213747* 213723* *дополнительно требуются 3 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневыйсредняя бронза RAL 9001 720 - 900 1930 218973 218967 218970 218976 218979 901 - 1050 2230 218988 218982 218985 218991 218994 2x Комплект шин HKS® 200 Z 1051 - 1250 2630 219003 218997 219000 219006 219009 4”D§G§H§J§L$Ö$A$F$G 1251 - 1450 3030 219018 219012 219015 219021 219024 $H$J$K%Ö(%A) 1451 - 1650 3430 219033 219027 219030 219036 219039 1651 - 2000 4130 219063 219057 219060 219066 219069
  • 24.
    02/2010 ATRIUM HKS ® Страница 24 ATRIUM HKS® 200 Z Пластик, схема C, со штульпом EG 17,5/17,5 %Ö $A §G „F „D „F !D §H „D „F !D §S „Ö „D !D !D !L 1 Каретка с управлением !L 2 Каретка без управления !a Каретка TWIN с управлением (вес створки > 160 кг "a Каретка TWIN без управления (вес створки > 160 кг 3 Усилитель 4 Опорная деталь (> FFB 1450 мм 2 штуки) 9 Ручка LM 201 EG с винтами !D Ответная планка !Ea Штульповая ответная планка для европаза !G Управляющая планка !H Упор системы блокировки от ошибочного открывания !D „K !L Уголок с ножницами GOL или GOR „K “Ö Уголок с ножницами OL или OR "A Уголок GUL или GUR "S Уголок UL или UR "D Заглушки ножниц "F Ползунок §A "G Система блокировки от ошибочного открывания с винтом !Ea 9 "K Привод EG Для штульповых 9 §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу профилей с европазом, §G Направляющая шина !D требуются специальные §H Накладной профиль (ПВХ) ответные планки, §J Ходовая шина которые заказываются §L Декоративный профиль отдельно. $Ö Соединяющая тягa $A Заглушка для направляющей шины $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер !D $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) „S !H §S „G „A !G 3 „A $G !G !D !D !D 3 !G §L $F 3 $G 4 4 %A 2 §L $Ö 1 $J 1 $H §J $K $K Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 25.
    02/2010 ATRIUM HKS ® Страница 25 ATRIUM HKS® 200 Z Пластик, схема C, со штульпом EG 17,5/17,5 Обозначение изделия Код артикула 1x ® Основной комплект HKS 200 Z Штульп Ось 9 213510 123!L”Ö”A”S”F”G Ось 13 213513 или Основной комплект HKS® 200 Z TWIN Штульп Ось 9 223542 1x (от 160 кг) !a"a3!L”Ö”A”S”F”G Ось 13 223545 2x Ручка LM дизайн HAUTAU EV1 белый коричневый средняя бронза RAL 9001 для вставного привода, слева/справа 201 EG 9 170747 170741 219963 176919 193558 2x Комплект ответных планок !D!G!H (профилезависим) см. таблицу ответных планок от FFB 1450 мм требуются 4 дополнительные ответные планки 1x Дополнительный комплект штульповых ответных планок для европаза !Ea 219135 FFB (VE 1 штука) (VE 5 штук) 720 - 1050 213633 213621 2x Запор по ширине 1051 – 1250 208600 208588 §S 1251 – 1450* 213636 213624 1451 – 1650 208603 208591 1651 – 1850** 208606 208594 1851 – 2000 208609 208597 *используется при двухсторонней обрезке от 1051 - 1450 мм ** используется при двухсторонней обрезке от 1451 - 1850 мм Посадка ручки FFH (VE 1 штука) (VE 5 штук) 450 900 - 1100 213729 213705 450 1101 - 1300 213732 213708 2x Запор по высоте 650 1301 - 1500 213735 213711 (накладной привод, D 17,5) 650 1501 - 1700 213738 213714 “K§A 950 1701 - 1900 213741 213717 950 1901 - 2100 213744 213720 950 2101 - 2300 213747 213723 950 2301 - 2400 213750 213726 950 2401 - 2700 213747* 213723* *дополнительно требуются 4 шт удлинителя 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 720 - 900 1930 218973 218967 218970 218976 218979 901 - 1050 2230 218988 218982 218985 218991 218994 2x Комплект шин HKS® 200 Z 1051 - 1250 2630 219003 218997 219000 219006 219009 4”D§G§H§J§L$Ö$A$F$G 1251 - 1450 3030 219018 219012 219015 219021 219024 $H$J$K%Ö(%A) 1451 - 1650 3430 219033 219027 219030 219036 219039 1651 - 2000 4130 219063 219057 219060 219066 219069
  • 26.
    01/2009 ATRIUM HKS ® Страница 26 ATRIUM HKS® 200 Z Пластик, схема C, со штульпом АG 1 Каретка с управлением 2 Каретка без управления !a Каретка TWIN с управлением (вес створки > 160 кг "a Каретка TWIN без управления (вес створки > 160 кг 3 Усилитель 4 Опорная деталь (> FFB 1450 мм 2 штуки) 6 Ручка LM 202 АG с винтами 8 Захват AG с винтами !D Ответная планка !Ea Штульповая ответная планка для европаза !G Управляющая планка !H Упор системы блокировки от ошибочного открывания !L Уголок с ножницами GOL или GOR “Ö Уголок с ножницами OL или OR "A Уголок GUL или GUR "S Уголок UL или UR "D Заглушки ножниц "F Ползунок "G Система блокировки от ошибочного открывания с винтом !Ea "J Запорный привод AG Для штульповых §A Соединяющая шина боковая профилей с европазом, §S Соединяющая шина сверху/снизу требуются специальные §G Направляющая шина ответные планки, §H Накладной профиль (ПВХ) которые заказываются §J Ходовая шина отдельно. §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 27.
    02/2010 ATRIUM HKS ® Страница 27 ATRIUM HKS® 200 Z Пластик, схема C, со штульпом AG Обозначение изделия Код артикула 1x ® Основной комплект HKS 200 Z Штульп Ось 9 213510 123!L”Ö”A”S”F”G Ось 13 213513 или Основной комплект HKS® 200 Z TWIN Штульп Ось 9 223542 1x (от 160 кг) !a"a3!L”Ö”A”S”F”G Ось 13 223545 2x Ручка LM дизайн HAUTAU 202 AG 68 EV1 белый коричневый средняя бронза RAL 9001 с накладным приводом слева 211090 211096 211114 211108 211102 с захватом стандарт справа 211087 211093 211111 211105 211099 2x Комплект ответных планок !D!G!H (профилезависим) см. таблицу ответных планок от FFB 1450 мм требуются 4 дополнительные ответные планки 1x Комплект штульповых ответных планок для европаза !Ea 219135 FFB (VE 1 штука) (VE 5 штук) 720 - 1050 213633 213621 2x Запор по ширине 1051 – 1250 208600 208588 §S 1251 – 1450* 213636 213624 1451 – 1650 208603 208591 1651 – 1850** 208606 208594 1851 – 2000 208609 208597 *используется при двухсторонней обрезке от 1051 - 1450 мм ** используется при двухсторонней обрезке от 1451 - 1850 мм Посадка ручки FFH (VE 1 штука) (VE 5 штук) 450 900 - 1100 213681 213657 450 1101 - 1300 213684 213660 2x Запор по высоте 650 1301 - 1500 213687 213663 (накладной привод) 650 1501 - 1700 213690 213666 “J§A 950 1701 - 1900 213693 213669 950 1901 - 2100 213696 213672 950 2101 - 2300 213699 213675 950 2301 - 2400 213702 213678 950 2401 - 2700 213699* 213675* *дополнительно требуются 4 шт удлинителя 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 720 - 900 1930 218973 218967 218970 218976 218979 901 - 1050 2230 218988 218982 218985 218991 218994 2x Комплект шин HKS® 200 Z 1051 - 1250 2630 219003 218997 219000 219006 219009 4”D§G§H§J§L$Ö$A$F$G 1251 - 1450 3030 219018 219012 219015 219021 219024 $H$J$K%Ö(%A) 1451 - 1650 3430 219033 219027 219030 219036 219039 1651 - 2000 4130 219063 219057 219060 219066 219069
  • 28.
    01/2009 ATRIUM HKS ® Страница 28 ATRIUM HKS® 160 S 1 Каретка с управлением 2 Каретка без управления 3 Усилитель 4 Опорная деталь 9 Ручка LM 161 EG с винтами !Ö Ручка LM 161 EG-S с винтами !A Ручка LM 161 EG/PZI с винтами !D Ответная планка !G Управляющая планка !L Уголок сверху "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG §Ö Привод EG запирающийся §A Соединительная шина, боковая §S Соединительная шина, сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa $A Декоративный профиль для направляющей шины $S Заглушка для верхней шины слева $D Заглушка для верхней шины справа $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 29.
    02/2010 ATRIUM HKS ® Страница 29 ATRIUM HKS® 160 S Обозначение изделия Код артикула 1x ® Основной комплект HKS 160 S слева справа 123!L”A”S 213534 213537 EV1 белый коричневый средняя бронза RAL 9001 1x Ручка LM 161 EG 9 206206 206209 207361 - - для вставного привода слева/справа 161 EG-S !Ö 206215 206218 207367 - - 161 EG-Pzl!A 206224 206227 207364 - - 1x Комплект ответных планок !D!G (профилезависим) см. таблицу ответных планок FFB (VE 1 штука) (VE 5 штук) 620 - 900 213987 213978 1x Запор по ширине 901 - 1250 213990 213981 §S 1251 - 1650 213993 213984 Посадка ручки FFH (VE 1 штука) (VE 5 штук) 1x Запор по высоте средний 650 - 1100 214014 214002 (вставной привод, D 15) средний 1101 - 1450 214017 214005 “K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 2351 - 2700 214023* 214011* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) или Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 1100 - 1450 214050 (вставной привод, средний 1451 - 1900 214053 запирающийся, D 30) средний 1901 - 2350 214056 “K§A 2351 - 2700 214056* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 620 - 900 1930 218973 218967 218970 218976 218979 1x Комплект шин HKS® 200 901 - 1050 2230 218988 218982 218985 218991 218994 4§G§H§J§L$Ö$A$F$G 1051 - 1250 2630 219003 218997 219000 219006 219009 $H$J$K%Ö(%A) 1251 - 1450 3030 219018 219012 219015 219021 219024 1451 - 1650 3430 219033 219027 219030 219036 219039 FFB серебристый белый коричневый средняя бронза RAL 9001 1x Комплект скользящих ножниц 620 - 900 208633 208624 208642 208660 208651 + верхняя шина ”H§K$S$D 901 - 1250 208636 208627 208645 208663 208654 1251 - 1600 208639 208630 208648 208666 208657
  • 30.
    01/2009 ATRIUM HKS ® Страница 30 ATRIUM HKS® 160 S/WK2 1 Каретка с управлением 2 Каретка без управления 3 Усилитель 4 Опорная деталь !Ö Ручка LM 161 EG-S с винтами !A Ручка LM 161 EG/PZI с винтами !F Ответная планка !G Управляющая планка !L Уголок сверху "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG §Ö Привод EG запирающийся §A Соединительная шина, боковая §S Соединительная шина, сверху/снизу §F Защита от рассверливания §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa $A Декоративный профиль для направляющей шины $S Заглушка для верхней шины слева $D Заглушка для верхней шины справа $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 31.
    02/2010 ATRIUM HKS ® Страница 31 ATRIUM HKS® 160 S/WK2 Обозначение изделия Код артикула 1x Основной комплект HKS® 160 S слева справа 123!L”A”S 213534 213537 EV1 белый коричневый средняя бронза RAL 9001 1x Ручка LM 161 EG-S !Ö 206215 206218 207367 - - для вставного привода слева/справа 161 EG-Pzl !A 206224 206227 207364 - - 1x Защищенный от рассверливания, вставной привод Дорнмасс 17,5 Дорнмасс 30 Дорнмасс 40 §F применять стандартную защиту от рассверливания 1x Комплект ответных планок WK2 !F!G (профилезависим) см. таблицу ответных планок FFB (VE 1 штука) (VE 5 штук) 620 - 900 213987 213978 1x Запор по ширине 901 - 1250 213990 213981 §S 1251 - 1650 213993 213984 Посадка ручки FFH (VE 1 штука) (VE 5 штук) 1x Запор по высоте средний 650 - 1100 214014 214002 (вставной привод, D 15) средний 1101 - 1450 214017 214005 “K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 2351 - 2700 214023* 214011* *дополнительно требуются 2 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) или Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 1100 - 1450 214050 (вставной привод, средний 1451 - 1900 214053 запирающийся, D 30) средний 1901 - 2350 214056 §Ö§A 2351 - 2550 214056* *дополнительно требуются 2 шт удлинителя 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 620 - 900 1930 218973 218967 218970 218976 218979 1x Комплект шин HKS® 200 901 - 1050 2230 218988 218982 218985 218991 218994 4§G§H§J§L$Ö$A$F$G 1051 - 1250 2630 219003 218997 219000 219006 219009 $H$J$K%Ö(%A) 1251 - 1450 3030 219018 219012 219015 219021 219024 1451 - 1650 3430 219033 219027 219030 219036 219039 FFB серебристый белый коричневый средняя бронза RAL 9001 1x Комплект скользящих ножниц 620 - 900 208633 208624 208642 208660 208651 + верхняя шина ”H§K$S$D 901 - 1250 208636 208627 208645 208663 208654 1251 - 1600 208639 208630 208648 208666 208657
  • 32.
    01/2009 ATRIUM HKS ® Страница 32 ATRIUM HKS® 160 S Дерево, схема C, без импоста, с открытым пазом EG 30/30 1 Каретка с управлением 2 Каретка без управления 3 Усилитель 4 Опорная деталь 9 Ручка LM 161 EG с винтами !D Ответная планка !G Управляющая планка !L Уголок сверху "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG "L Привод EG Штульп §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $S Заглушка для ходовой шины, слева $D Заглушка для ходовой шины, справа $F Заглушка снизу, слева $G Заглушка сверху, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 33.
    02/2010 ATRIUM HKS ® Страница 33 ATRIUM HKS® 160 S Дерево, схема C, без импоста, с открытым пазом EG 30/30 Обозначение изделия Код артикула 1x Основной комплект HKS 160 S Штульп 123!L”A”S ® 213540 2x Ручка LM EV1 белый коричневый средняя бронза RAL 9001 для вставного привода, слева/справа 161 EG 206206 206209 207361 - - 2x Комплект ответных планок !D!G (профилезависим) см. таблицу ответных планок FFB (VE 1 штука) (VE 5 штук) 620 - 900 213987 213978 2x Запор по ширине 901 - 1250 213990 213981 §S 1251 - 1650 213993 213984 Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 650 - 1100 214038 (вставной привод для средний 1101 - 1450 214041 штульповой створки, средний 1451 - 1900 214044 D 30) "L§A средний 1901 - 2350 214047 2351 - 2700 214047* *дополнительно требуется 1 шт удлинителя 400 мм (код артикула 224316) Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 650 - 1100 214026 (вставной привод с средний 1101 - 1450 214029 повышенными дорнмассами, средний 1451 - 1900 214032 D 30) "K§A средний 1901 - 2350 214035 средний 2351 - 2700 214035* *дополнительно требуются 3 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 620 - 900 1930 218973 218967 218970 218976 218979 2x Комплект шин HKS® 200 901 - 1050 2230 218988 218982 218985 218991 218994 4§G§H§J§L$Ö$A$F$G 1051 - 1250 2630 219003 218997 219000 219006 219009 $H$J$K%Ö(%A) 1251 - 1450 3030 219018 219012 219015 219021 219024 1451 - 1650 3430 219033 219027 219030 219036 219039 FFB серебристый белый коричневый средняя бронза RAL 9001 2x Комплект скользящих ножниц 620 - 900 208633 208624 208642 208660 208651 + верхняя шина ”H§K$S$D 901 - 1250 208636 208627 208645 208663 208654 1251 - 1600 208639 208630 208648 208666 208657
  • 34.
    01/2009 ATRIUM HKS ® Страница 34 ATRIUM HKS® 160 S Пластик, схема C, со штульпом EG 15/15 1 Каретка с управлением 2 Каретка без управления 3 Усилитель 4 Опорная деталь 9 Ручка LM 161 EG с винтами !D Ответная планка !Ea Штульповая ответная планка для европаза !G Управляющая планка !L Уголок сверху "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина !Ea §L Декоративный профиль Для штульповых $Ö Соединяющая тягa профилей с европазом, $A Заглушка для направляющей шины требуются специальные $S Заглушка для верхней шины, слева ответные планки, $D Заглушка для верхней шины, справа которые заказываются $F Заглушка снизу, слева отдельно. $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 35.
    02/2010 ATRIUM HKS ® Страница 35 ATRIUM HKS® 160 S Пластик, схема C, со штульпом EG 15/15 Обозначение изделия Код артикула 1x ® Основной комплект HKS 160 S Штульп 213540 123!L“A”S 2x Ручка LM EV1 белый коричневый средняя бронза RAL 9001 для вставного привода, слева/справа 161 EG9 206206 206209 207361 - - 2x Комплект ответных планок !D!G!H (профилезависим) см. таблицу ответных планок 1x Комплект штульповых ответных планок для европаза !Ea 219135 FFB (VE 1 штука) (VE 5 штук) 620 - 900 213987 213978 2x Запор по ширине 901 - 1250 213990 213981 §S 1251 - 1650 213993 213984 Посадка ручки FFH (VE 1 штука) (VE 5 штук) 2x Запор по высоте средний 650 - 1100 214014 214002 (вставной привод, D 15) средний 1101 - 1450 214017 214005 "K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 2351 - 2700 214023* 214011* *дополнительно требуются 4 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 620 - 900 1930 218973 218967 218970 218976 218979 2x Комплект шин HKS® 200 901 - 1050 2230 218988 218982 218985 218991 218994 4§G§H§J§L$Ö$A$F$G 1051 - 1250 2630 219003 218997 219000 219006 219009 $H$J$K%Ö(%A) 1251 - 1450 3030 219018 219012 219015 219021 219024 1451 - 1650 3430 219033 219027 219030 219036 219039 FFB серебристый белый коричневый средняя бронза RAL 9001 2x Комплект скользящих ножниц 620 - 900 208633 208624 208642 208660 208651 + верхняя шина ”H§K$S$D 901 - 1250 208636 208627 208645 208663 208654 1251 - 1600 208639 208630 208648 208666 208657
  • 36.
    02/2010 ATRIUM HKS ® Страница 36 ATRIUM HKS® 160 S Пластик, схема C, со штульпом EG 30/15 1 Каретка с управлением 2 Каретка без управления 3 Усилитель 4 Опорная деталь 9 Ручка LM 161 EG с винтами !D Ответная планка !G Управляющая планка !L Уголок сверху "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG "L Привод EG Штульп §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $S Заглушка для верхней шины, слева $D Заглушка для верхней шины, справа $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху %A Опора (> FFB 1450 мм) Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 37.
    02/2010 ATRIUM HKS ® Страница 37 ATRIUM HKS® 160 S Пластик, схема C, со штульпом EG 30/15 Обозначение изделия Код артикула 1x ® Основной комплект HKS 160 S Штульп 213540 123!L“A”S 2x Ручка LM EV1 белый коричневый средняя бронза RAL 9001 для вставного привода, слева/справа 161 EG9 206206 206209 207361 - - 2x Комплект ответных планок !D!G (профилезависим) см. таблицу ответных планок FFB (VE 1 штука) (VE 5 штук) 620 - 900 213987 213978 2x Запор по ширине 901 - 1250 213990 213981 §S 1251 - 1650 213993 213984 Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 650 - 1100 214038 (вставной привод для средний 1101 - 1450 214041 штульповой створки, средний 1451 - 1900 214044 D 30) “L§A средний 1901 - 2350 214047 2351 - 2700 214047* *дополнительно требуется 1 шт удлинителя 400 мм (код артикула 224316) и соответствующие ответные планки (профилезависимы) Посадка ручки FFH (VE 1 штука) (VE 5 штук) 1x Запор по высоте средний 650 - 1100 214014 214002 (вставной привод, D 15) средний 1101 - 1450 214017 214005 "K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 2351 - 2700 214023* 214011* *дополнительно требуются 3 шт удлинителей 400 мм (код артикула 207705) и соответствующие ответные планки (профилезависимы) FFB RAB серебристый белый коричневый средняя бронза RAL 9001 620 - 900 1930 218973 218967 218970 218976 218979 2x Комплект шин HKS® 200 901 - 1050 2230 218988 218982 218985 218991 218994 4§G§H§J§L$Ö$A$F$G 1051 - 1250 2630 219003 218997 219000 219006 219009 $H$J$K%Ö(%A) 1251 - 1450 3030 219018 219012 219015 219021 219024 1451 - 1650 3430 219033 219027 219030 219036 219039 FFB серебристый белый коричневый средняя бронза RAL 9001 2x Комплект скользящих ножниц 620 - 900 208633 208624 208642 208660 208651 + верхняя шина ”H§K$S$D 901 - 1250 208636 208627 208645 208663 208654 1251 - 1600 208639 208630 208648 208666 208657
  • 38.
    01/2009 ATRIUM HKS ® Страница 38 ATRIUM HKS® 100 S 1 Каретка с управлением 2 Каретка без управления 4 Опорная деталь 9 Ручка LM 161 EG с винтами !Ö Ручка LM 161 EG-S с винтами !A Ручка LM 161 EG/PZI с винтами !D Ответная планка !G Управляющая планка !K Торцевой запор !L Уголок OL / OR "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG §Ö Привод EG запирающийся §A Соединительная шина, боковая §S Соединительная шина, снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $S Заглушка для верхней шины слева $D Заглушка для верхней шины справа $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 39.
    02/2010 ATRIUM HKS ® Страница 39 ATRIUM HKS® 100 S Обозначение изделия Код артикула 1x ® Основной комплект HKS 100 S слева справа 12!K“A”S 213543 213546 EV1 белый коричневый средняя бронза RAL 9001 1x Ручка LM 161 EG 9 206206 206209 207361 - - для вставного привода, слева/справа 161 EG-S !Ö 206215 206218 207367 - - 161 EG-Pzl!A 206224 206227 207364 - - 1x Комплект ответных планок !D!G (профилезависим) см. таблицу ответных планок FFB (VE 1 штука) 1x Соединительная шина 620 - 900 217755 §S 901 - 1250 217758 Посадка ручки FFH (VE 1 штука) (VE 5 штук) 1x Запор по высоте средний 650 - 1100 214014 214002 (вставной привод, D 15) средний 1101 - 1450 214017 214005 "K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 или Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 1100 - 1450 214050 (вставной привод, средний 1451 - 1900 214053 запирающийся, D 30) §Ö§A средний 1901 - 2350 214056 FFB RAB серебристый белый коричневый средняя бронза RAL 9001 1x Комплект шин HKS® 100 620 - 900 1930 223503 223497 223500 223506 223509 4”H§G§H§J§K§L$Ö$A 901 - 1050 2230 223518 223512 223515 223521 223524 $S$D$F$G$H$J$K%Ö 1050 - 1250 2630 223533 223527 223530 223536 223539
  • 40.
    01/2009 ATRIUM HKS ® Страница 40 ATRIUM HKS® 100 S Дерево, схема C, без импоста, с открытым пазом EG 30/30 1 Каретка с управлением 2 Каретка без управления 4 Опорная деталь 9 Ручка LM 161 EG с винтами !D Ответная планка !G Управляющая планка !L Уголок сверху OL / OR "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG "L Привод EG Штульп §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $S Заглушка для верхней шины, слева $D Заглушка для верхней шины, справа $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 41.
    01/2009 ATRIUM HKS ® Страница 41 ATRIUM HKS® 100 S Дерево, схема C, без импоста, с открытым пазом EG 30/30 Обозначение изделия Код артикула 1x ® Основной комплект HKS 100 S Штульп 213549 12!L“A”S 2x Ручка LM EV1 белый коричневый средняя бронза RAL 9001 для вставного привода, слева/справа 161 EG9 206206 206209 207361 - - 2x Комплект ответных планок !D!G (профилезависим) см. таблицу ответных планок FFB (VE 1 штука) (VE 5 штук) 2x Запор по ширине 620 - 900 213987 213978 §S 901 - 1250 213990 213981 Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 650 - 1100 214038 (вставной привод для средний 1101 - 1450 214041 штульповой створки, средний 1451 - 1900 214044 D 30) "L§A средний 1901 - 2350 214047 Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 650 - 1100 214026 (вставной привод с средний 1101 - 1450 214029 повышенными дорнмассами, средний 1451 - 1900 214032 D 30) "K§A средний 1901 - 2350 214035 FFB RAB серебристый белый коричневый средняя бронза RAL 9001 2x Комплект шин HKS® 100 620 - 900 1930 223503 223497 223500 223506 223509 4"H§G§H§J§K§L$Ö$A 901 - 1050 2230 223518 223512 223515 223521 223524 $S$D$F$G$H$J$K%Ö 1050 - 1250 2630 223533 223527 223530 223536 223539
  • 42.
    01/2009 ATRIUM HKS ® Страница 42 ATRIUM HKS® 100 S Пластик, схема C, со штульпом EG 15/15 1 Каретка с управлением 2 Каретка без управления 4 Опорная деталь 9 Ручка LM 161 EG с винтами !D Ответная планка !Ea Штульповая ответная планка для европаза !G Управляющая планка !L Уголок OL / OR "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa !Ea $A Заглушка для направляющей шины Для штульповых $S Заглушка для верхней шины, слева профилей с европазом, $D Заглушка для верхней шины, справа требуются специальные $F Заглушка снизу, слева ответные планки, $G Заглушка снизу, справа которые заказываются $H Упор снизу отдельно. $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 43.
    01/2009 ATRIUM HKS ® Страница 43 ATRIUM HKS® 100 S Пластик, схема C, со штульпом EG 15/15 Обозначение изделия Код артикула 1x ® Основной комплект HKS 100 S Штульп 213549 12!L“A”S 2x Ручка LM EV1 белый коричневый средняя бронза RAL 9001 для вставного привода, слева/справа 161 EG9 206206 206209 207361 - - 2x Комплект ответных планок !D!G (профилезависим) см. таблицу ответных планок 1x Комплект штульповых ответных планок для европаза !Ea 219135 FFB (VE 1 штука) (VE 5 штук) 2x Запор по ширине 620 - 900 213987 213978 §S 901 - 1250 213990 213981 Посадка ручки FFH (VE 1 штука) (VE 5 штук) 2x Запор по высоте средний 650 - 1100 214014 214002 (вставной привод, D 15) средний 1101 - 1450 214017 214005 "K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 FFB RAB серебристый белый коричневый средняя бронза RAL 9001 2x Комплект шин HKS® 100 620 - 900 1930 223503 223497 223500 223506 223509 4"H§G§H§J§K§L$Ö$A 901 - 1050 2230 223518 223512 223515 223521 223524 $S$D$F$G$H$J$K%Ö 1050 - 1250 2630 223533 223527 223530 223536 223539
  • 44.
    02/2010 ATRIUM HKS ® Страница 44 ATRIUM HKS® 100 S Пластик, схема C, со штульпом EG 30/15 1 Каретка с управлением 2 Каретка без управления 4 Опорная деталь 9 Ручка LM 161 EG с винтами !D Ответная планка !G Управляющая планка !L Уголок OL /OR "A Уголок GUL или GUR "S Уголок UL или UR "H Скользящие ножницы "K Привод EG "L Привод EG Штульп §A Соединяющая шина боковая §S Соединяющая шина сверху/снизу §G Направляющая шина §H Накладной профиль (ПВХ) §J Ходовая шина §K Верхняя шина §L Декоративный профиль $Ö Соединяющая тягa $A Заглушка для направляющей шины $S Заглушка для верхней шины, слева $D Заглушка для верхней шины, справа $F Заглушка снизу, слева $G Заглушка снизу, справа $H Упор снизу $J Резиновый буфер $K Управляющая колодка %Ö Упор сверху Рисунок детали фурнитуры = Исполнение левое (согласно DIN EN 12519 открывается направо)
  • 45.
    02/2010 ATRIUM HKS ® Страница 45 ATRIUM HKS® 100 S Пластик, схема C, со штульпом EG 30/15 Обозначение изделия Код артикула 1x ® Основной комплект HKS 100 S Штульп 213549 12!L“A”S 2x Ручка LM дизайн HAUTAU EV1 белый коричневый средняя бронза RAL 9001 для вставного привода слева/справа 161 EG 9 206206 206209 207361 - - 2x Комплект ответных планок !D!G (профилезависим) см. таблицу ответных планок FFB (VE 1 штука) (VE 5 штук) 2x Запор по ширине 620 - 900 213987 213978 §S 901 - 1250 213990 213981 Посадка ручки FFH (VE 1 штука) 1x Запор по высоте средний 650 - 1100 214038 (вставной привод для средний 1101 - 1450 214041 штульповой створки, D 30) средний 1451 - 1900 214044 "L§A средний 1901 - 2350 214047 Посадка ручки FFH (VE 1 штук) (VE 5 штук) 1x Запор по высоте средний 650 - 1100 214014 214002 (вставной привод D 15) средний 1101 - 1450 214017 214005 "K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 FFB RAB серебристый белый коричневый средняя бронза RAL 9001 2x Комплект шин HKS® 100 620 - 900 1930 223503 223497 223500 223506 223509 4"H§G§H§J§K§L$Ö$A 901 - 1050 2230 223518 223512 223515 223521 223524 $S$D$F$G$H$J$K%Ö 1050 - 1250 2630 223533 223527 223530 223536 223539
  • 46.
    01/2009 ATRIUM HKS ® Страница 46 ATRIUM HKS® 200 Z Типы приводов Стандарт Стандарт По заказу В упаковке содержится ручка 202 AG (Маркировка прирезки) Размер оси A Размер оси A мм мм мм мм Высота наплава x Высота наплава x (мм) (мм) Захват укоро- ченный: EG с повышенными дорнмассами
  • 47.
    01/2009 ATRIUM HKS ® Страница 47 ATRIUM HKS® 200 Z Типы приводов Код артикула Обозначение изделия Посадка ручки FFH (VE 1 штука) (VE 5 штук) Захват (накладной привод Стандарт 216752 с винтами) 8 По заказу 216749 450 900 - 1100 213681 213657 450 1101 - 1300 213684 213660 Запор по высоте 650 1301 - 1500 213687 213663 (накладной привод) 650 1501 - 1700 213690 213666 "J§A 950 1701 - 1900 213693 213669 950 1901 - 2100 213696 213672 950 2101 - 2300 213699 213675 950 2301 - 2400 213702 213678 450 900 - 1100 213729 213705 450 1101 - 1300 213732 213708 Запор по высоте 650 1301 - 1500 213735 213711 (вставной привод, D 17,5) 650 1501 - 1700 213738 213714 "K§A 950 1701 - 1900 213741 213717 950 1901 - 2100 213744 213720 950 2101 - 2300 213747 213723 950 2301 - 2400 213750 213726 450 900 - 1100 213756 450 1101 - 1300 213759 Запор по высоте 650 1301 - 1500 213762 (вставной привод с повышенными 650 1501 - 1700 213765 дорнмассами, D 30) 950 1701 - 1900 213768 "Ia§A 950 1901 - 2100 213771 950 2101 - 2300 213774 950 2301 - 2400 213777 Запор по высоте 950 1701 - 1900 213780 (вставной привод с повышенными 950 1901 - 2100 213783 дорнмассами, D 35) 950 2101 - 2300 213786 "Ib§A 950 2301 - 2400 213789 450 900 - 1100 213792 450 1101 - 1300 213795 Запор по высоте 650 1301 - 1500 213798 (вставной привод с повышенными 650 1501 - 1700 213801 дорнмассами, D 40) 950 1701 - 1900 213804 "Ic§A 950 1901 - 2100 213807 950 2101 - 2300 213810 950 2301 - 2400 213813 Запор по высоте 950 1701 - 1900 213816 (вставной привод с повышенными 950 1901 - 2100 213819 дорнмассами, D 45) 950 2101 - 2300 213822 "Id§A 950 2301 - 2400 213825 Запор по высоте 950 1701 - 1900 213828 (вставной привод с повышенными 950 1901 - 2100 213831 дорнмассами, D 50) 950 2101 - 2300 213834 "Ie§A 950 2301 - 2400 213837
  • 48.
    01/2009 ATRIUM HKS ® Страница 48 ATRIUM HKS® 200 Z Типы приводов EG Штульп, D30 EG Штульп, D35 EG Штульп, D40 EG Штульп, D45 EG Штульп, D50
  • 49.
    01/2009 ATRIUM HKS ® Страница 49 ATRIUM HKS® 200 Z Типы приводов Код артикула Обозначение изделия Посадка ручки FFH (VE 1 штука) 450 1101 - 1300 213840 Запор по высоте 650 1301 - 1500 213843 (вставной привод для 650 1501 - 1700 213846 штульповой створки, D 30) 950 1701 - 1900 213849 "L§A 950 1901 - 2100 213852 950 2101 - 2300 213855 950 2301 - 2400 213858 Запор по высоте 950 1701 - 1900 213861 (вставной привод для 950 1901 - 2100 213864 штульповой створки, D 35) 950 2101 - 2300 213867 "Oa§A 950 2301 - 2400 213870 450 1101 - 1300 213873 Запор по высоте 650 1301 - 1500 213876 (вставной привод для 650 1501 - 1700 213879 штульповой створки, D 40) 950 1701 - 1900 213882 "Ob§A 950 1901 - 2100 213885 950 2101 - 2300 213888 950 2301 - 2400 213891 Запор по высоте 950 1701 - 1900 213894 (вставной привод для 950 1901 - 2100 213897 штульповой створки, D 45) 950 2101 - 2300 213900 "Oc§A 950 2301 - 2400 213903 Запор по высоте 950 1701 - 1900 213906 (вставной привод для 950 1901 - 2100 213909 штульповой створки, D 50) 950 2101 - 2300 213912 "Od§A 950 2301 - 2400 213915
  • 50.
    01/2009 ATRIUM HKS ® Страница 50 ATRIUM HKS® 200 Z Типы приводов EG, запирающийся (профильный цилиндр) EG, запирающийся (круглый цилиндр)
  • 51.
    01/2009 ATRIUM HKS ® Страница 51 ATRIUM HKS® 200 Z Типы приводов Код артикула Обозначение изделия Посадка ручки FFH (VE 1 штука) Запор по высоте 950 1701 - 1900 213918 (вставной привод, запирающийся, 950 1901 - 2100 213921 D 30) §Ö§A 950 2101 - 2300 213924 950 2301 - 2400 213927 Запор по высоте 950 1701 - 1900 213930 (вставной привод, запирающийся, 950 1901 - 2100 213933 D 35) §Pa§A 950 2101 - 2300 213936 950 2301 - 2400 213939 Запор по высоте 950 1701 - 1900 213942 (вставной привод, запирающийся, 950 1901 - 2100 213945 D 40) §Pb§A 950 2101 - 2300 213948 950 2301 - 2400 213951 Запор по высоте 950 1701 - 1900 213954 (вставной привод, запирающийся, 950 1901 - 2100 213957 D 45) §Pc§A 950 2101 - 2300 213960 950 2301 - 2400 213963 Запор по высоте 950 1701 - 1900 213966 (вставной привод, запирающийся, 950 1901 - 2100 213969 D 50) §Pd§A 950 2101 - 2300 213972 950 2301 - 2400 213975 Запор по высоте, круглый цилиндр 950 1701 - 1900 217500 (вставной привод, запирающийся, 950 1901 - 2100 217503 D 30) §Pe§A 950 2101 - 2300 217506 950 2301 - 2400 217509 Запор по высоте, круглый цилиндр 950 1701 - 1900 217512 (вставной привод, запирающийся, 950 1901 - 2100 217515 D 40) §Pf§A 950 2101 - 2300 217518 950 2301 - 2400 217521
  • 52.
    01/2009 ATRIUM HKS ® Страница 52 ATRIUM HKS® 160 S und HKS® 100 S Типы приводов Стандарт-EG EG Штульп, D 30 EG, запирающийся (профильный цилиндр)
  • 53.
    01/2009 ATRIUM HKS ® Страница 53 ATRIUM HKS® 160 S und HKS® 100 S Типы приводов Код артикула Обозначение изделия Посадка ручки FFH (VE 1 штука) (VE 5 штук) Запор по высоте средний 650 - 1100 214014 214002 (вставной привод, D 15) средний 1101 - 1450 214017 214005 "K§A средний 1451 - 1900 214020 214008 средний 1901 - 2350 214023 214011 Запор по высоте средний 650 - 1100 214026 (вставной привод с средний 1101 - 1450 214029 повышенными дорнмассами, средний 1451 - 1900 214032 D 30) "Ia§A средний 1901 - 2350 214035 Запор по высоте средний 650 - 1100 214038 (вставной привод для средний 1101 - 1450 214041 штульповой створки, D 30) средний 1451 - 1900 214044 "L§A средний 1901 - 2350 214047 Запор по высоте средний 1100 - 1450 214050 (вставной привод, средний 1451 - 1900 214053 запирающийся, D 30) средний 1901 - 2350 214056 §Ö§A Запор по высоте средний 1100 - 1450 214059 (вставной привод, средний 1451 - 1900 214062 запирающийся, D 40) средний 1901 - 2350 214065 §Pa§A
  • 54.
    01/2009 ATRIUM HKS ® Страница 54 Датчик закрытого положения Варианты монтажа Промежуточные детали §a§b
  • 55.
    01/2009 ATRIUM HKS ® Страница 55 Датчик закрытого положения Обозначение изделия Код артикула ® ® ® Промежуточная деталь 200 мм с контролем запорного положения для HKS 200 Z, HKS 160 S и HKS 100 S 1 215037 Запорная сенсорная техника 2 157598 Удлинители Обозначение изделия Код артикула Удлинитель 400 мм (укорачивается на 200 мм) для HKS® 200 Z, HKS® 160 S 3 207705 Удлинитель 400 мм (укорачивается на 200 мм) для штульповой створки для HKS® 200 Z §a 208092 Удлинитель 400 мм (укорачивается на 200 мм) для штульповой створки для HKS® 160 S §b 224316
  • 56.
    01/2009 ATRIUM HKS ® Страница 56 Комплекты ручек ATRIUM HKS® 200 Z Ручка дизайна НAUTAU Ручка дизайна НAUTAU 202 AG 202 AG-S Ручка дизайна НAUTAU Ручка дизайна НAUTAU Ручка дизайна НAUTAU Ручка дизайна НAUTAU 201 EG 201 EG 201 EG-PzA 201 EG-Pzl Комплекты ручек ATRIUM HKS® 160 S / 100 S Ручка дизайна НAUTAU Ручка дизайна НAUTAU Ручка дизайна НAUTAU Ручка дизайна НAUTAU 161 EG 161 EG-S 161 EG-PzA 161 EG-Pzl
  • 57.
    01/2009 ATRIUM HKS ® Страница 57 Комплекты ручек ATRIUM HKS® 200 Z Обозначение изделия Код артикула EV1 белый коричн. сред. бронза RAL 9001 F9 Ручка LM дизайн HAUTAU 202 202 AG 6 слева 211090 211096 211114 211108 211102 224235 с накладным приводом справа 211087 211093 211111 211105 211099 224232 с захватом 8 202 AG-S 7 слева 211120 211126 211144 211138 211132 224328 справа 211117 211123 211141 211135 211129 224325 Ручка LM дизайн HAUTAU 201 201 EG 9 170747 100741 219963 176919 193558 170753 для вставного привода 201 EG-S !Ö 170762 170756 219957 176922 195062 170768 201 EG-PzA !S 170789 170783 219969 176928 219972 177018 201 EG-Pzl !A 170798 170792 219951 176925 219954 170801 Комплекты ручек ATRIUM HKS® 160 S / 100 S Обозначение изделия Код артикула EV1 белый коричн. Ручка LM 161 161 EG 9 206206 206209 207361 для вставного привода 161 EG-S !Ö 206215 206218 207367 160 EG-PzA !S 163272 163275 163278 161 EG-Pzl !A 206224 206227 207364
  • 58.
    01/2009 ATRIUM HKS ® Страница 58 Длины при поставке со склада / Принадлежности Направляющая шина Накладной профиль (ПВХ) Верхняя шина Декоративный профиль (алюминиевый) Скользящие ножницы Соединяющая тяга Ходовая шина Передвижная управляющая колодка Комплект заглушек
  • 59.
    02/2010 ATRIUM HKS ® Страница 59 Длины при поставке со склада / Принадлежности Код артикула Обозначение изделия без покрытия EV1 белый коричневый сред. бронза RAL 9001 Направляющая шина §G L 6070 мм - 113066 - - - - Ходовая шина §J L 6070 мм 226051 226063 - 226087 226075 - BZ Заглушки HKS® 200 Z (VE 10 штук) - 208531 208525 208528 208534 208537 BZ Заглушки HKS® 160 S (VE 10 штук) - 208546 208540 208543 208549 208552 BZ Заглушки HKS® 100 S (VE 10 штук) - 208561 208555 208558 208564 208567 Код артикула Обозначение изделия серый белый чёрный сред. бронза RAL 9001 Накладной профиль (ПВХ) §H L 6080 мм 224346 127046 175515 127043 158273 Код артикула Обозначение изделия без покрытия серебр. белый коричн. сред. бронза RAL 9001 Верхняя шина §K L 5170 мм 219555 219570 219564 219561 219558 219567 Декоративный профиль (алюминиевый) §L L 5170 мм 216285 216288 216300 216291 216294 216297 Передвижная управляющая колодка $K - 203748 - 203754 203751 - Код артикула Обозначение изделия оцинкованная (HAUTAU-Sплюс) Соединяющая тягa $Ö L 3600 мм 110387 Скользящие ножницы (VE 10 штук) "H FFB 620 - 900 220302 FFB 901 - 1250 220326 FFB 1251 - 1650 220350
  • 60.
    02/2010 ATRIUM HKS ® Страница 60 Принадлежности для монтажных работ Чемодан с шаблонами HKS 1251 n GS Obe n NGS Unte ss- ng Anri kieru Mar -145 0 atte Steuen NGS 195 erpl Unt Obe n NGS 851-n GS Unte 1250 Steu n GS Unte erpl 177 atte к TWIN) (для карето
  • 61.
    02/2010 ATRIUM HKS ® Страница 61 Принадлежности для монтажных работ Обозначение изделия Код артикула Чемодан с шаблонами HKS 215244 Сверлильный/фрезерный шаблон для ручки AG и фрезерования ножниц /S Сверлильный шаблон для ручки EG /D Сверлильный шаблон для кареток, опорные детали для усилителей /F Размыкающий штифт для деблокировки ползунка /K, также применяется для рихтовки ножниц и инструмента для предохранителя против снятия Шаблон для направляющей и ходовой шины /G Шаблон для управляющей колодки /H Центрирующий элемент сверла /J Фреза Ø 6,0 мм /L Сверло Ø 4,2 мм (S Сверло Ø 3,2 мм (A ISR - T 40 (F ISR - T 25 (G ISR - T 15 (H Сверлильный/фрезерный шаблон для ручки AG и фрезерования ножниц /S 214629 Сверлильный шаблон для ручки EG /D 215247 Сверлильный шаблон для кареток, опорные детали для усилителей /F 215277 Размыкающий штифт для деблокировки ползунка /K также применяется для рихтовки ножниц и инструмента для предохранителя против снятия 215283 Шаблон для направляющей и ходовой шины /G 215256 Шаблон для управляющей колодки /H 215301 Центрирующий элемент сверла /J 110747 Сверло Ø 12 мм (D 219654 Корончатое сверло Ø 20 мм (Ö 219663 Закладной шаблон, исп. Z Ответные планки (горизонтальные), размер 1 /A FFB 700... 1450 227833 Ответные планки (горизонтальные), размер 2 /Qa FFB 1451... 2400 227836 Ответные планки (вертикальные), размер 1 /Ö FFH 900... 1700 215292 Ответные планки (вертикальные), размер 2 /Pa FFH 1701... 2400 215295 Комплект шестигранных ключей ISR - T15, T25, T40 (F(G(H 208576 Шаблон управляющей колодки )A 217971 Шаблон ответных планок для дерева 4 мм фальцлюфт (J 215262 Шаблон рамный для блокиратора ошибочного открывания HAUTAU onTop (L 215271 Удлинитель для шаблонов )Ö 221756
  • 62.
    01/2009 ATRIUM HKS ® Страница 62 Заметки
  • 63.
    01/2009 ATRIUM HKS ® Страница 63 Заметки
  • 64.
    01/2009 ATRIUM HKS ® Страница 64 Заметки
  • 65.
    01/2009 ATRIUM HKS ® Страница 65 Заметки
  • 66.
    01/2009 ATRIUM HKS ® Страница 66 Заметки
  • 68.
    Если это HAUTAU,то Вы заметите это. HAUTAU GmbH Почтовый ящик 11 51 D 31689 Helpsen Тел. +49 57 24 / 393 - 0 Факс +49 57 24 / 393 - 125 Info@HAUTAU.de www.HAUTAU.de
