Asset bundleなどの、Unity3d基礎知識

ASSETBUNDLE含む
UNITY3Dの基礎知識
花田恒一
13年5月31日金曜日

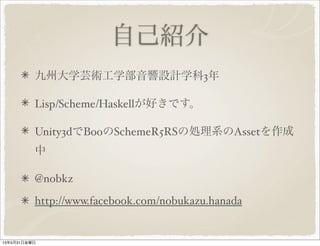

自己紹介
九州大学芸術工学部音響設計学科3年
Lisp/Scheme/Haskellが好きです。
Unity3dでBooのSchemeR5RSの処理系のAssetを作成
中
@nobkz
http://www.facebook.com/nobukazu.hanada

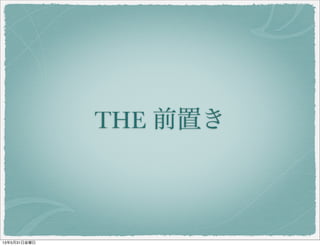

THE 前置き

ある日のこと

花田君、AssetBundleに
ついて話してよ？

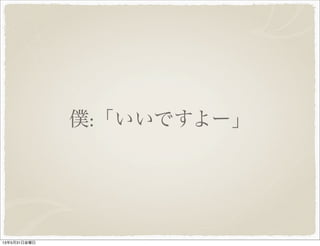

僕:「いいですよー」

.｡oO( アセットバンドルってそん
な話す事あったっけ？ )
心の声

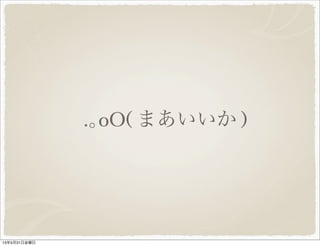

.｡oO( まあいいか )

とりあえず資料を作る。

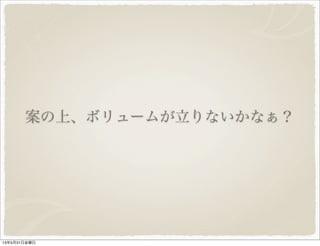

案の上、ボリュームが立りないかなぁ？

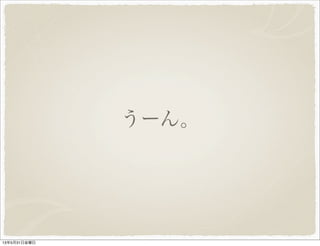

うーん。

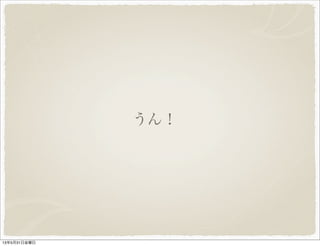

うん！

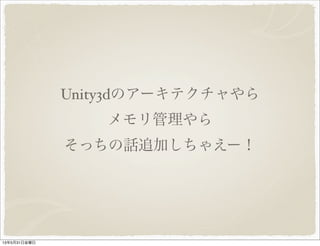

Unity3dのアーキテクチャやら
メモリ管理やら
そっちの話追加しちゃえー！

というわけで....

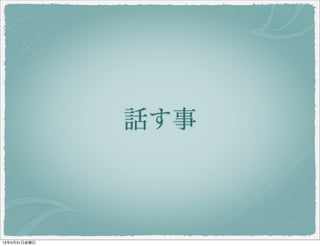

話す事

今回の内容
Unity3dのアーキテクチャについて
Unity3dのメモリ管理
Unity3dのアセットバンドル

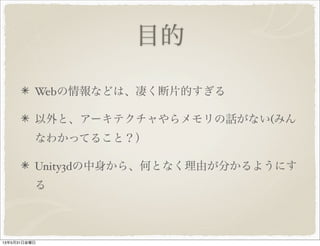

目的
Webの情報などは、凄く断片的すぎる
以外と、アーキテクチャやらメモリの話がない(みん
なわかってること？）
Unity3dの中身から、何となく理由が分かるようにす
る

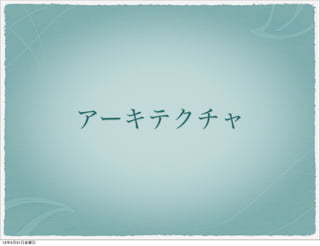

アーキテクチャ

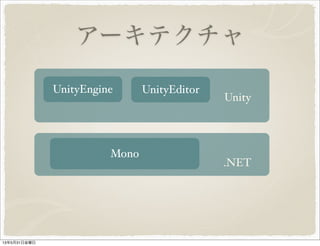

アーキテクチャ
UnityEngine UnityEditor
Unity
.NET
Mono

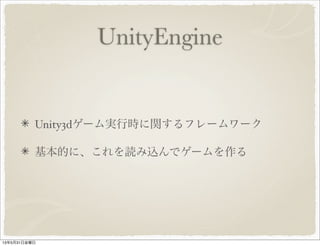

UnityEngine
Unity3dゲーム実行時に関するフレームワーク
基本的に、これを読み込んでゲームを作る

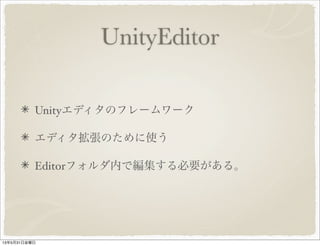

UnityEditor
Unityエディタのフレームワーク
エディタ拡張のために使う
Editorフォルダ内で編集する必要がある。

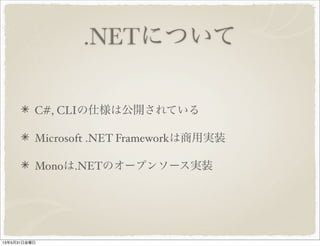

.NETについて
C#, CLIの仕様は公開されている
Microsoft .NET Frameworkは商用実装
Monoは.NETのオープンソース実装

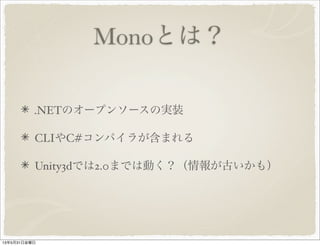

Monoとは？
.NETのオープンソースの実装
CLIやC#コンパイラが含まれる
Unity3dでは2.0までは動く？（情報が古いかも）

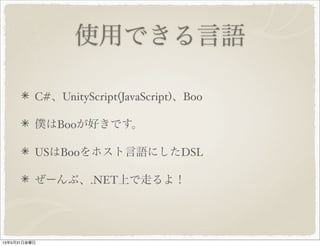

使用できる言語
C#、UnityScript(JavaScript)、Boo
僕はBooが好きです。
USはBooをホスト言語にしたDSL
ぜーんぶ、.NET上で走るよ！

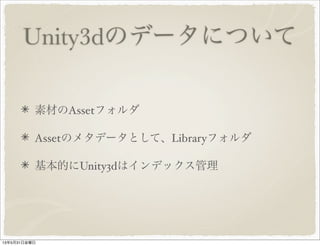

Unity3dのデータについて
素材のAssetフォルダ
Assetのメタデータとして、Libraryフォルダ
基本的にUnity3dはインデックス管理

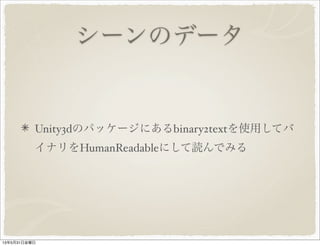

シーンのデータ
Unity3dのパッケージにあるbinary2textを使用してバ
イナリをHumanReadableにして読んでみる

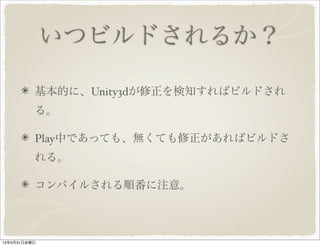

いつビルドされるか？
基本的に、Unity3dが修正を検知すればビルドされ
る。
Play中であっても、無くても修正があればビルドさ
れる。
コンパイルされる順番に注意。

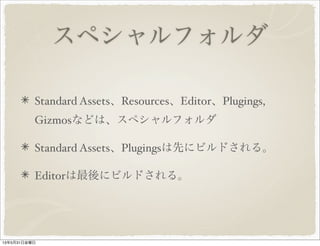

スペシャルフォルダ
Standard Assets、Resources、Editor、Plugings,
Gizmosなどは、スペシャルフォルダ
Standard Assets、Plugingsは先にビルドされる。
Editorは最後にビルドされる。

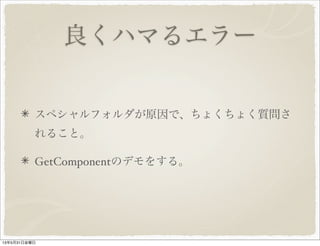

良くハマるエラー
スペシャルフォルダが原因で、ちょくちょく質問さ
れること。
GetComponentのデモをする。

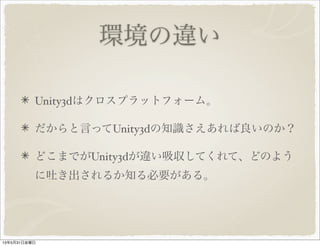

環境の違い
Unity3dはクロスプラットフォーム。
だからと言ってUnity3dの知識さえあれば良いのか？
どこまでがUnity3dが違い吸収してくれて、どのよう
に吐き出されるか知る必要がある。

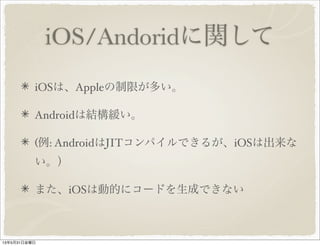

iOS/Andoridに関して
iOSは、Appleの制限が多い。
Androidは結構緩い。
(例: AndroidはJITコンパイルできるが、iOSは出来な
い。）
また、iOSは動的にコードを生成できない

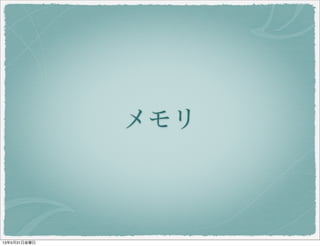

メモリ

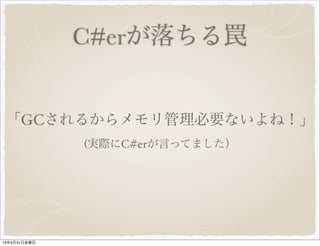

C#erが落ちる罠
「GCされるからメモリ管理必要ないよね！」
(実際にC#erが言ってました）

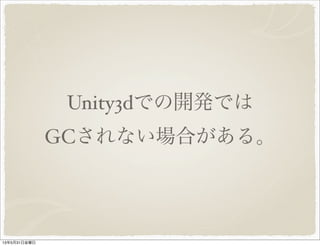

Unity3dでの開発では
GCされない場合がある。

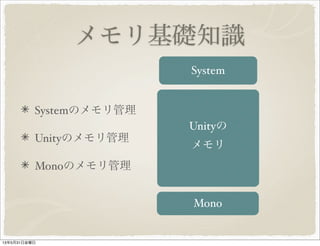

メモリ基礎知識
Systemのメモリ管理
Unityのメモリ管理
Monoのメモリ管理
System
Unityの
メモリ
Mono

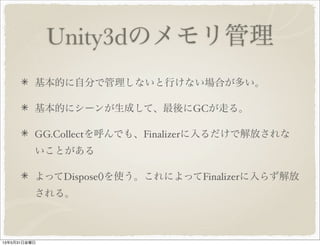

Unity3dのメモリ管理
基本的に自分で管理しないと行けない場合が多い。
基本的にシーンが生成して、最後にGCが走る。
GG.Collectを呼んでも、Finalizerに入るだけで解放されな
いことがある
よってDispose()を使う。これによってFinalizerに入らず解放
される。

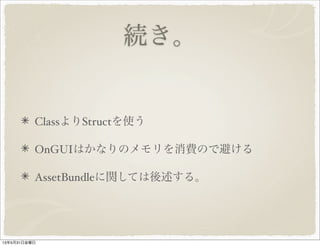

続き。
ClassよりStructを使う
OnGUIはかなりのメモリを消費ので避ける
AssetBundleに関しては後述する。

GCされるタイミング。
LoadLevelが呼ばれ、シーンを構築
前のSceneの使用してないObjectをDestroy
Awakeが呼ばれる
GC

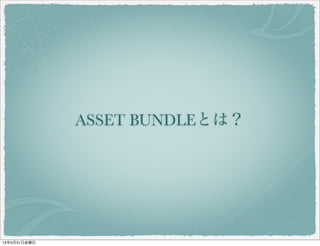

ASSET BUNDLEとは？

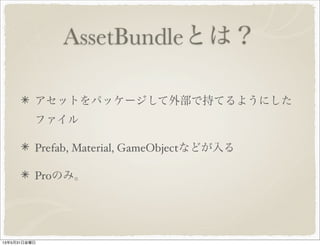

AssetBundleとは？
アセットをパッケージして外部で持てるようにした
ファイル
Prefab, Material, GameObjectなどが入る
Proのみ。

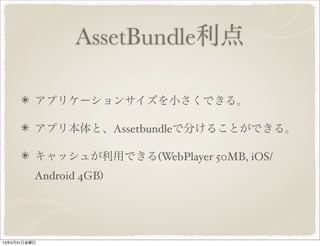

AssetBundle利点
アプリケーションサイズを小さくできる。
アプリ本体と、Assetbundleで分けることができる。
キャッシュが利用できる(WebPlayer 50MB, iOS/
Android 4GB)

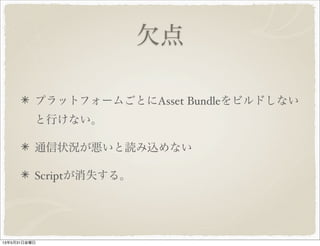

欠点
プラットフォームごとにAsset Bundleをビルドしない
と行けない。
通信状況が悪いと読み込めない
Scriptが消失する。

作り方

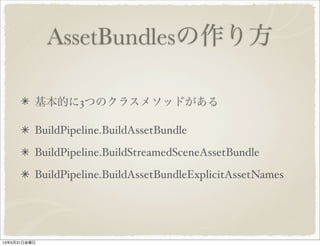

AssetBundlesの作り方
基本的に3つのクラスメソッドがある
BuildPipeline.BuildAssetBundle
BuildPipeline.BuildStreamedSceneAssetBundle
BuildPipeline.BuildAssetBundleExplicitAssetNames

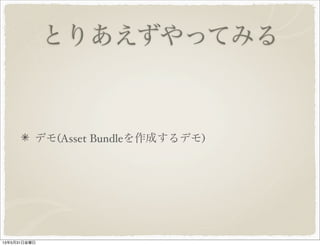

とりあえずやってみる
デモ(Asset Bundleを作成するデモ)

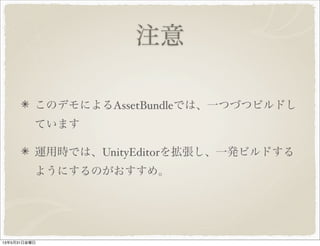

注意
このデモによるAssetBundleでは、一つづつビルドし
ています
運用時では、UnityEditorを拡張し、一発ビルドする
ようにするのがおすすめ。

読み込み方

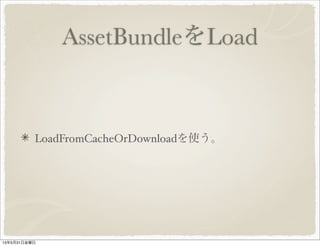

AssetBundleをLoad
LoadFromCacheOrDownloadを使う。

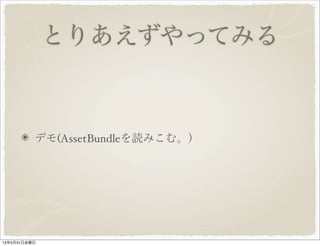

とりあえずやってみる
デモ(AssetBundleを読みこむ。）

4つのLOAD

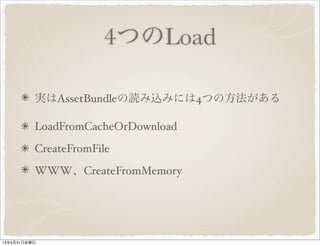

4つのLoad
実はAssetBundleの読み込みには4つの方法がある
LoadFromCacheOrDownload
CreateFromFile
WWW、CreateFromMemory

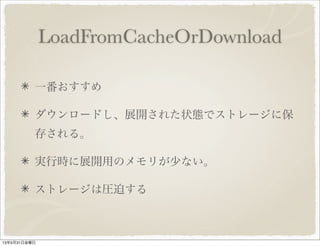

LoadFromCacheOrDownload
一番おすすめ
ダウンロードし、展開された状態でストレージに保
存される。
実行時に展開用のメモリが少ない。
ストレージは圧迫する

CreateFromFile
次におすすめ
圧縮されてないAssetBundleしか使えない
前と同様、メモリは少なく、ストレージを圧迫する

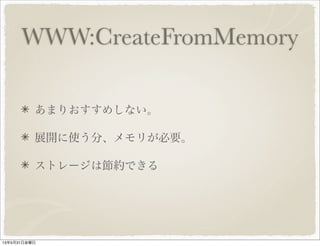

WWW:CreateFromMemory
あまりおすすめしない。
展開に使う分、メモリが必要。
ストレージは節約できる

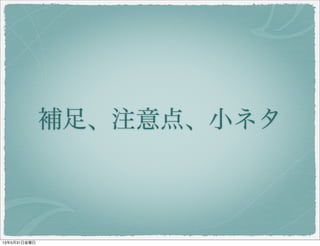

補足、注意点、小ネタ

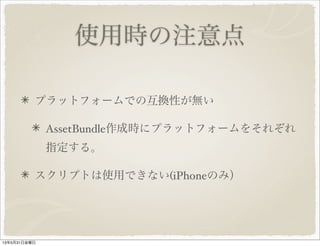

使用時の注意点
プラットフォームでの互換性が無い
AssetBundle作成時にプラットフォームをそれぞれ
指定する。
スクリプトは使用できない(iPhoneのみ）

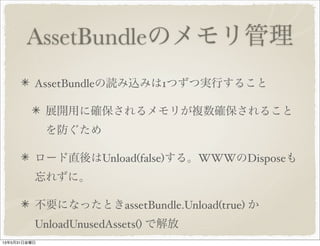

AssetBundleのメモリ管理
AssetBundleの読み込みは1つずつ実行すること
展開用に確保されるメモリが複数確保されること
を防ぐため
ロード直後はUnload(false)する。WWWのDisposeも
忘れずに。
不要になったときassetBundle.Unload(true) か
UnloadUnusedAssets() で解放

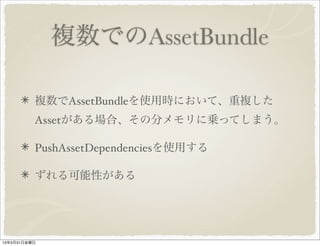

複数でのAssetBundle
複数でAssetBundleを使用時において、重複した
Assetがある場合、その分メモリに乗ってしまう。
PushAssetDependenciesを使用する
ずれる可能性がある

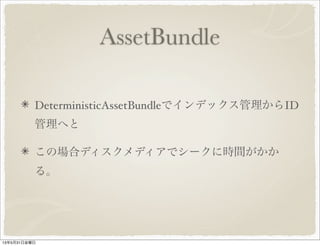

AssetBundle
DeterministicAssetBundleでインデックス管理からID
管理へと
この場合ディスクメディアでシークに時間がかか
る。

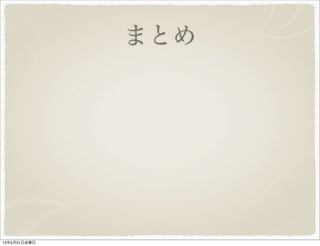

まとめ

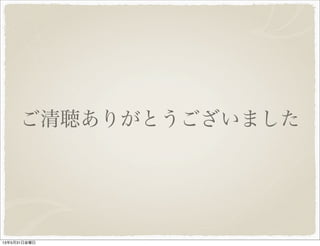

ご清聴ありがとうございました
