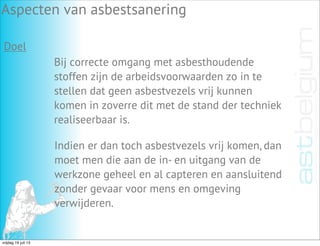

4. Aspecten van asbestsanering
Doel
Bij correcte omgang met asbesthoudende
stoffen zijn de arbeidsvoorwaarden zo in te
stellen dat geen asbestvezels vrij kunnen
komen in zoverre dit met de stand der techniek
realiseerbaar is.
Indien er dan toch asbestvezels vrij komen, dan
moet men die aan de in- en uitgang van de
werkzone geheel en al capteren en aansluitend
zonder gevaar voor mens en omgeving
verwijderen.
vrijdag 19 juli 13

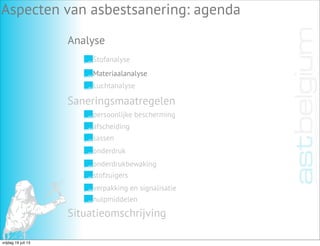

5. Analyse
Aspecten van asbestsanering: agenda
Stofanalyse
Materiaalanalyse
Luchtanalyse
Saneringsmaatregelen
Situatieomschrijving
persoonlijke bescherming
afscheiding
sassen
onderdruk
onderdrukbewaking
stofzuigers
verpakking en signalisatie
hulpmiddelen
vrijdag 19 juli 13

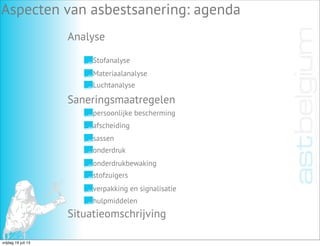

6. Analyse
Aspecten van asbestsanering: agenda
Stofanalyse
Materiaalanalyse
Luchtanalyse
Saneringsmaatregelen
Situatieomschrijving
persoonlijke bescherming
afscheiding
sassen
onderdruk
onderdrukbewaking
stofzuigers
verpakking en signalisatie
hulpmiddelen
vrijdag 19 juli 13

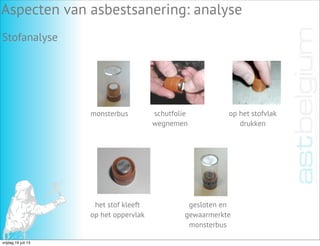

7. Stofanalyse
Aspecten van asbestsanering: analyse
monsterbus schutfolie
wegnemen
op het stofvlak
drukken
het stof kleeft
op het oppervlak
gesloten en
gewaarmerkte
monsterbus
vrijdag 19 juli 13
8. Analyse
Aspecten van asbestsanering: agenda
Stofanalyse
Materiaalanalyse
Luchtanalyse
Saneringsmaatregelen
Situatieomschrijving
persoonlijke bescherming
afscheiding
sassen
onderdruk
onderdrukbewaking
stofzuigers
verpakking en signalisatie
hulpmiddelen
vrijdag 19 juli 13
10. Analyse
Aspecten van asbestsanering: agenda
Stofanalyse
Materiaalanalyse
Luchtanalyse
Saneringsmaatregelen
Situatieomschrijving
persoonlijke bescherming
afscheiding
sassen
onderdruk
onderdrukbewaking
stofzuigers
verpakking en signalisatie
hulpmiddelen
vrijdag 19 juli 13

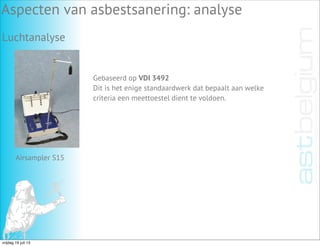

11. Luchtanalyse
Aspecten van asbestsanering: analyse
Gebaseerd op VDI 3492
Dit is het enige standaardwerk dat bepaalt aan welke
criteria een meettoestel dient te voldoen.
Airsampler S15
vrijdag 19 juli 13

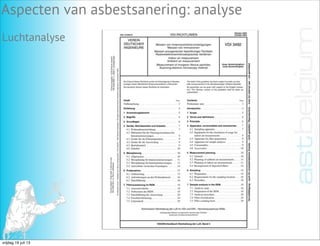

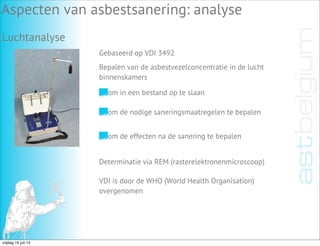

13. Luchtanalyse
Aspecten van asbestsanering: analyse
Gebaseerd op VDI 3492
Bepalen van de asbestvezelconcentratie in de lucht
binnenskamers
om de nodige saneringsmaatregelen te bepalen
om de effecten na de sanering te bepalen
Determinatie via REM (rasterelektronenmicroscoop)
VDI is door de WHO (World Health Organisation)
overgenomen
om in een bestand op te slaan
vrijdag 19 juli 13

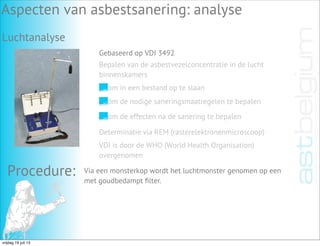

14. Luchtanalyse
Aspecten van asbestsanering: analyse
Gebaseerd op VDI 3492
Bepalen van de asbestvezelconcentratie in de lucht
binnenskamers
om in een bestand op te slaan
om de nodige saneringsmaatregelen te bepalen
om de effecten na de sanering te bepalen
Determinatie via REM (rasterelektronenmicroscoop)
VDI is door de WHO (World Health Organisation)
overgenomen
Procedure: Via een monsterkop wordt het luchtmonster genomen op een
met goudbedampt filter.
vrijdag 19 juli 13

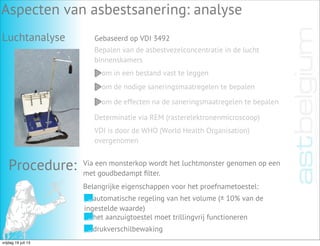

16. Luchtanalyse
Aspecten van asbestsanering: analyse
Gebaseerd op VDI 3492
Bepalen van de asbestvezelconcentratie in de lucht
binnenskamers
om in een bestand vast te leggen
om de nodige saneringsmaatregelen te bepalen
om de effecten na de saneringsmaatregelen te bepalen
Determinatie via REM (rasterelektronenmicroscoop)
VDI is door de WHO (World Health Organisation)
overgenomen
Procedure: Via een monsterkop wordt het luchtmonster genomen op een
met goudbedampt filter.
Belangrijke eigenschappen voor het proefnametoestel:
automatische regeling van het volume (± 10% van de
ingestelde waarde)
het aanzuigtoestel moet trillingvrij functioneren
drukverschilbewaking
vrijdag 19 juli 13

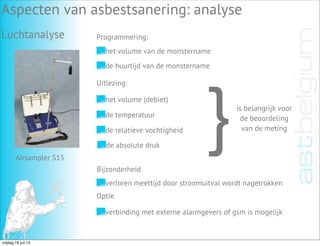

17. Luchtanalyse
Aspecten van asbestsanering: analyse
Programmering:
Airsampler S15
het volume van de monstername
de huurtijd van de monstername
Uitlezing:
het volume (debiet)
de temperatuur
de relatieve vochtigheid
de absolute druk
}is belangrijk voor
de beoordeling
van de meting
Bijzonderheid
Optie
verloren meettijd door stroomuitval wordt nagetrokken
verbinding met externe alarmgevers of gsm is mogelijk
vrijdag 19 juli 13

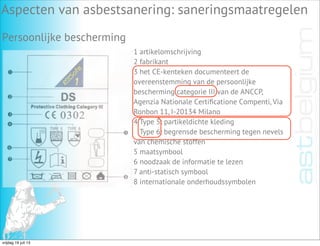

21. Aspecten van asbestsanering: saneringsmaatregelen
Persoonlijke bescherming
1 artikelomschrijving
2 fabrikant
3 het CE-kenteken documenteert de
overeenstemming van de persoonlijke
bescherming categorie III van de ANCCP,
Agenzia Nationale Certificatione Compenti, Via
Ronbon 11, I-20134 Milano
4 Type 5: partikeldichte kleding
Type 6: begrensde bescherming tegen nevels
van chemische stoffen
5 maatsymbool
6 noodzaak de informatie te lezen
7 anti-statisch symbool
8 internationale onderhoudssymbolen
vrijdag 19 juli 13

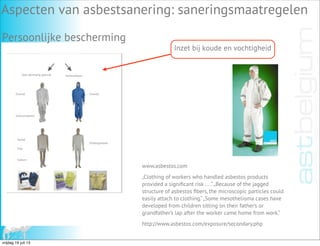

22. Voor éénmalig gebruik Herbruikbaar
Overall Overall
Overschoenen
Hemd
Ondergoedset
Slip
Sokken
Inzet bij koude en vochtigheid
www.asbestos.com
„Clothing of workers who handled asbestos products
provided a significant risk ... .“„Because of the jagged
structure of asbestos fibers, the microscopic particles could
easily attach to clothing.“„Some mesothelioma cases have
developed from children sitting on their father’s or
grandfather’s lap after the worker came home from work.“
http://www.asbestos.com/exposure/secondary.php
Aspecten van asbestsanering: saneringsmaatregelen
Persoonlijke bescherming
vrijdag 19 juli 13

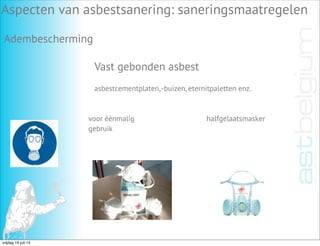

23. Vast gebonden asbest
Aspecten van asbestsanering: saneringsmaatregelen
Adembescherming
asbestcementplaten,-buizen, eternitpaletten enz.
voor éénmalig
gebruik
halfgelaatsmasker
vrijdag 19 juli 13

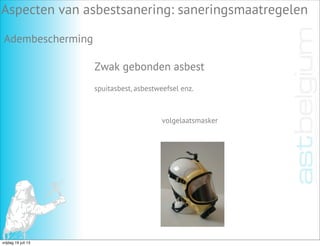

24. Aspecten van asbestsanering: saneringsmaatregelen
Adembescherming
Zwak gebonden asbest
spuitasbest, asbestweefsel enz.
volgelaatsmasker
vrijdag 19 juli 13

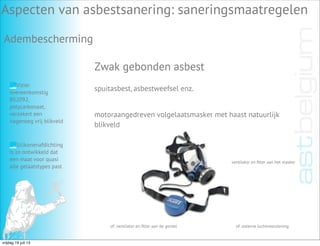

25. Aspecten van asbestsanering: saneringsmaatregelen
Adembescherming
Zwak gebonden asbest
spuitasbest, asbestweefsel enz.
motoraangedreven volgelaatsmasker met haast natuurlijk
blikveld
ventilator en filter aan het masker
of: ventilator en filter aan de gordel of: externe luchtvoorziening
Vizier
overeenkomstig
BS2092,
polycarbonaat,
verzekert een
nagenoeg vrij blikveld
Silikonenafdichting
is zo ontwikkeld dat
een maat voor quasi
alle gelaatstypes past
vrijdag 19 juli 13
26. Analyse
Aspecten van asbestsanering: agenda
Stofanalyse
Materiaalanalyse
Luchtanalyse
Saneringsmaatregelen
Situatieomschrijving
persoonlijke bescherming
afscheiding
sassen
onderdruk
onderdrukbewaking
stofzuigers
verpakking en signalisatie
hulpmiddelen
vrijdag 19 juli 13

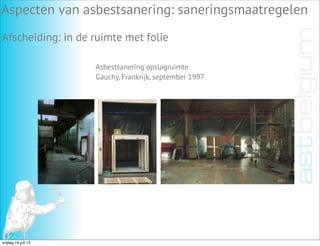

28. Aspecten van asbestsanering: saneringsmaatregelen

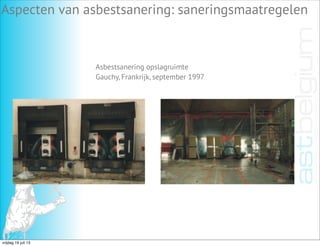

Afscheiding: in de ruimte met folie
Asbestsanering opslagruimte
Gauchy, Frankrijk, september 1997
vrijdag 19 juli 13

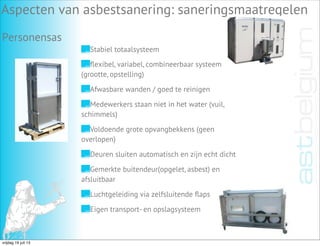

36. Aspecten van asbestsanering: saneringsmaatregelen
Personensas
Stabiel totaalsysteem
Eigen transport- en opslagsysteem
flexibel, variabel, combineerbaar systeem
(grootte, opstelling)
Luchtgeleiding via zelfsluitende flaps
Gemerkte buitendeur(opgelet, asbest) en
afsluitbaar
Medewerkers staan niet in het water (vuil,
schimmels)
Deuren sluiten automatisch en zijn echt dicht
Afwasbare wanden / goed te reinigen
Voldoende grote opvangbekkens (geen
overlopen)
vrijdag 19 juli 13

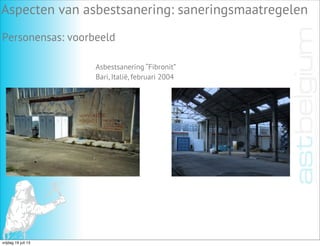

37. Aspecten van asbestsanering: saneringsmaatregelen
Personensas: voorbeeld
Asbestsanering “Fibronit”
Bari, Italië, februari 2004
vrijdag 19 juli 13

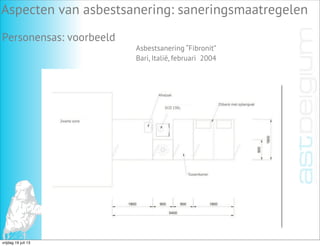

38. Aspecten van asbestsanering: saneringsmaatregelen
Personensas: voorbeeld
Asbestsanering “Fibronit”
Bari, Italië, februari 2004
vrijdag 19 juli 13

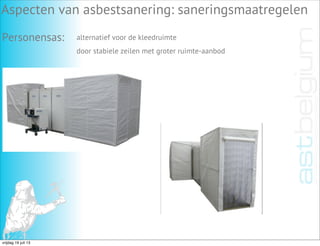

39. Aspecten van asbestsanering: saneringsmaatregelen
Personensas: alternatief voor de kleedruimte
door stabiele zeilen met groter ruimte-aanbod
vrijdag 19 juli 13

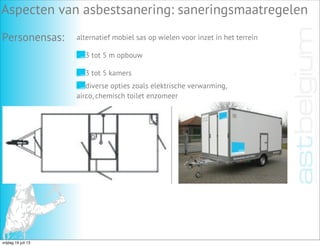

40. Aspecten van asbestsanering: saneringsmaatregelen
Personensas: alternatief mobiel sas op wielen voor inzet in het terrein
3 tot 5 m opbouw
3 tot 5 kamers
diverse opties zoals elektrische verwarming,
airco, chemisch toilet enzomeer
vrijdag 19 juli 13

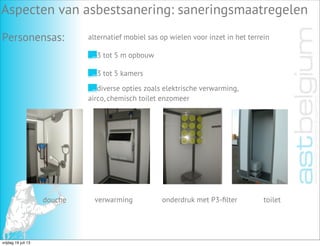

41. Personensas: alternatief mobiel sas op wielen voor inzet in het terrein
3 tot 5 m opbouw
3 tot 5 kamers
diverse opties zoals elektrische verwarming,
airco, chemisch toilet enzomeer
douche verwarming onderdruk met P3-filter toilet
Aspecten van asbestsanering: saneringsmaatregelen
Personensas:
vrijdag 19 juli 13

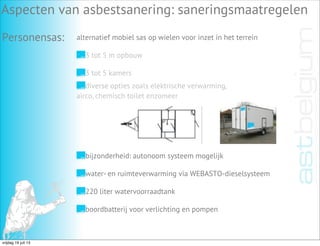

42. Aspecten van asbestsanering: saneringsmaatregelen
Personensas: alternatief mobiel sas op wielen voor inzet in het terrein
3 tot 5 m opbouw
3 tot 5 kamers
diverse opties zoals elektrische verwarming,
airco, chemisch toilet enzomeer
bijzonderheid: autonoom systeem mogelijk
water- en ruimteverwarming via WEBASTO-dieselsysteem
220 liter watervoorraadtank
boordbatterij voor verlichting en pompen
vrijdag 19 juli 13

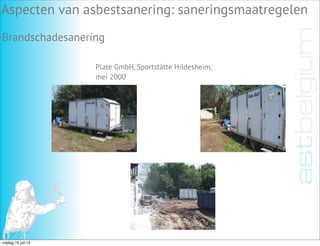

43. Aspecten van asbestsanering: saneringsmaatregelen
Brandschadesanering
Plate GmbH, Sportstätte Hildesheim,
mei 2000
vrijdag 19 juli 13

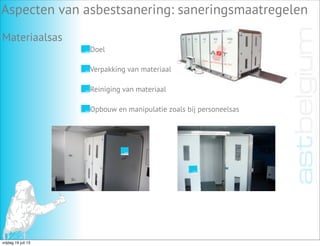

48. Aspecten van asbestsanering: saneringsmaatregelen
Materiaalsas
Doel
Verpakking van materiaal
Opbouw en manipulatie zoals bij personeelsas
Reiniging van materiaal
vrijdag 19 juli 13

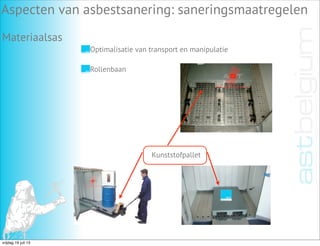

49. Aspecten van asbestsanering: saneringsmaatregelen
Materiaalsas
Optimalisatie van transport en manipulatie
Rollenbaan
Kunststofpallet
vrijdag 19 juli 13

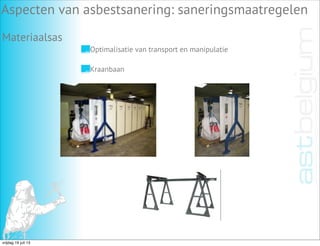

50. Aspecten van asbestsanering: saneringsmaatregelen
Materiaalsas
Optimalisatie van transport en manipulatie
Kraanbaan
vrijdag 19 juli 13

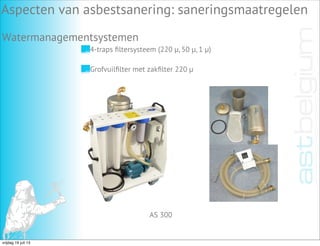

53. Aspecten van asbestsanering: saneringsmaatregelen
Watermanagementsystemen
4-traps filtersysteem (220 µ, 50 µ, 1 µ)
Grofvuilfilter met zakfilter 220 µ
AS 300
vrijdag 19 juli 13

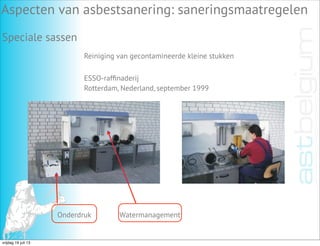

54. Aspecten van asbestsanering: saneringsmaatregelen
Speciale sassen
Watermanagement
Reiniging van gecontamineerde kleine stukken
ESSO-raffinaderij
Rotterdam, Nederland, september 1999
Onderdruk
vrijdag 19 juli 13

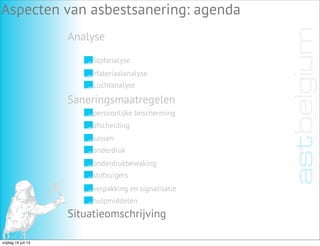

55. Analyse
Aspecten van asbestsanering: agenda
Stofanalyse
Materiaalanalyse
Luchtanalyse
Saneringsmaatregelen
Situatieomschrijving
persoonlijke bescherming
afscheiding
sassen
onderdruk
onderdrukbewaking
stofzuigers
verpakking en signalisatie
hulpmiddelen
vrijdag 19 juli 13

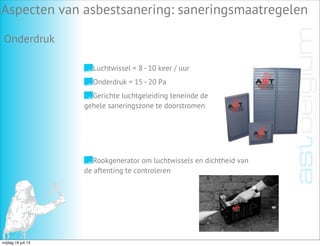

57. Aspecten van asbestsanering: saneringsmaatregelen
Onderdruk
Luchtwissel = 8 - 10 keer / uur
Onderdruk = 15 - 20 Pa
Gerichte luchtgeleiding teneinde de
gehele saneringszone te doorstromen
Rookgenerator om luchtwissels en dichtheid van
de aftenting te controleren
vrijdag 19 juli 13

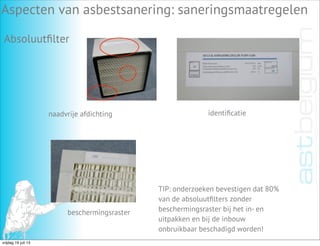

58. Aspecten van asbestsanering: saneringsmaatregelen
Absoluutfilter
naadvrije afdichting identificatie
beschermingsraster
TIP: onderzoeken bevestigen dat 80%
van de absoluutfilters zonder
beschermingsraster bij het in- en
uitpakken en bij de inbouw
onbruikbaar beschadigd worden!
vrijdag 19 juli 13

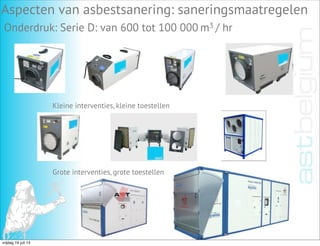

66. Aspecten van asbestsanering: saneringsmaatregelen
Onderdruk: Serie D: van 600 tot 100 000 m3 / hr
Kleine interventies, kleine toestellen
Grote interventies, grote toestellen
vrijdag 19 juli 13

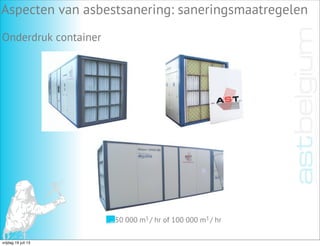

67. Aspecten van asbestsanering: saneringsmaatregelen
Onderdruk container
50 000 m3 / hr of 100 000 m3 / hr
vrijdag 19 juli 13

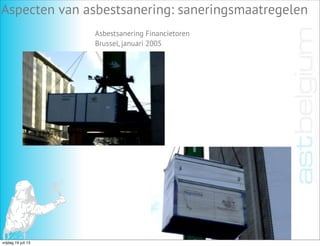

68. Aspecten van asbestsanering: saneringsmaatregelen
Asbestsanering Financietoren
Brussel, januari 2005
vrijdag 19 juli 13
69. Aspecten van asbestsanering: saneringsmaatregelen
Asbestsanering Financietoren
Brussel, januari 2005
vrijdag 19 juli 13
70. Aspecten van asbestsanering: saneringsmaatregelen
Asbestsanering opslagruimte
Gauchy, Frankrijk, september 1997
vrijdag 19 juli 13

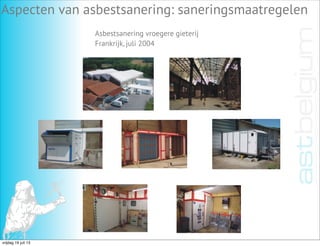

71. Aspecten van asbestsanering: saneringsmaatregelen
Asbestsanering vroegere gieterij
Frankrijk, juli 2004
vrijdag 19 juli 13
72. Aspecten van asbestsanering: saneringsmaatregelen
Asbestsanering vroegere kanselarij
Bonn, Duitsland, februari 2002
vrijdag 19 juli 13

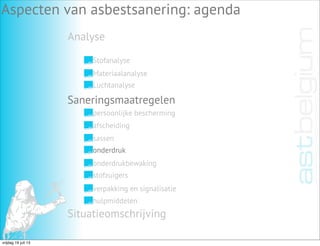

73. Analyse
Aspecten van asbestsanering: agenda
Stofanalyse
Materiaalanalyse
Luchtanalyse
Saneringsmaatregelen
Situatieomschrijving
persoonlijke bescherming
afscheiding
sassen
onderdruk
onderdrukbewaking
stofzuigers
verpakking en signalisatie
hulpmiddelen
vrijdag 19 juli 13
75. Aspecten van asbestsanering: saneringsmaatregelen
Onderdrukbewaking
permanente meting
VEREISTEN:
complete documentatie
signaal in geval van alarm
BELANGRIJKE OPTIES:
communicatie-module (PC-
verbinding via USB-aansluiting)
noodstroombatterij
bijkomende meetkanalen
Tele-Alarm
Stand-by-onderdruktoestel
S1 mini S2 maxi
S3 combi
vrijdag 19 juli 13
76. Aspecten van asbestsanering: saneringsmaatregelen

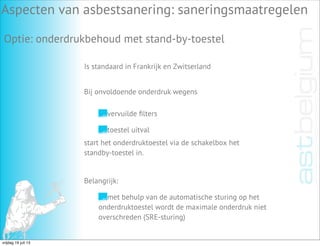

Optie: onderdrukbehoud met stand-by-toestel
Is standaard in Frankrijk en Zwitserland
vervuilde filters
toestel uitval
Bij onvoldoende onderdruk wegens
start het onderdruktoestel via de schakelbox het
standby-toestel in.
Belangrijk:
met behulp van de automatische sturing op het
onderdruktoestel wordt de maximale onderdruk niet
overschreden (SRE-sturing)
vrijdag 19 juli 13

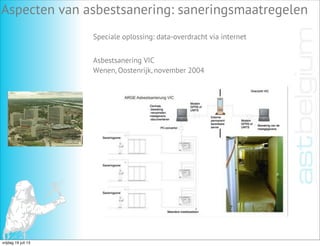

77. Aspecten van asbestsanering: saneringsmaatregelen
Asbestsanering VIC
Wenen, Oostenrijk, november 2004
Speciale oplossing: data-overdracht via internet
vrijdag 19 juli 13

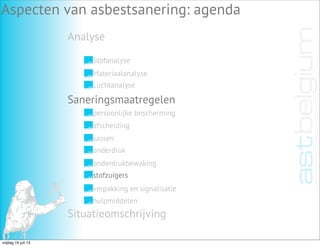

78. Analyse
Aspecten van asbestsanering: agenda
Stofanalyse
Materiaalanalyse
Luchtanalyse
Saneringsmaatregelen
Situatieomschrijving
persoonlijke bescherming
afscheiding
sassen
onderdruk
onderdrukbewaking
stofzuigers
verpakking en signalisatie
hulpmiddelen
vrijdag 19 juli 13

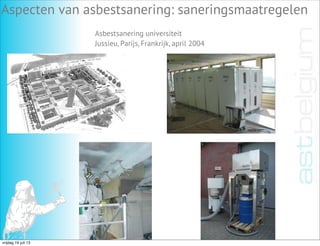

82. Aspecten van asbestsanering: saneringsmaatregelen
Asbestsanering universiteit
Jussieu, Parijs, Frankrijk, april 2004
vrijdag 19 juli 13
83. Analyse
Aspecten van asbestsanering: agenda
Stofanalyse
Materiaalanalyse
Luchtanalyse
Saneringsmaatregelen
Situatieomschrijving
persoonlijke bescherming
afscheiding
sassen
onderdruk
onderdrukbewaking
stofzuigers
verpakking en signalisatie
hulpmiddelen
vrijdag 19 juli 13

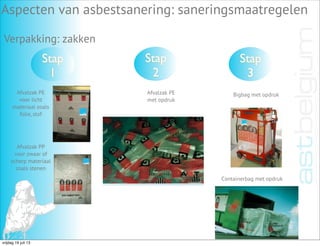

84. Aspecten van asbestsanering: saneringsmaatregelen
Verpakking: zakken
Afvalzak PE
voor licht
materiaal zoals
folie, stof
Stap
1
Stap
2
Stap
3
Afvalzak PP
voor zwaar of
scherp materiaal
zoals stenen
Afvalzak PE
met opdruk
Bigbag met opdruk
Containerbag met opdruk
vrijdag 19 juli 13

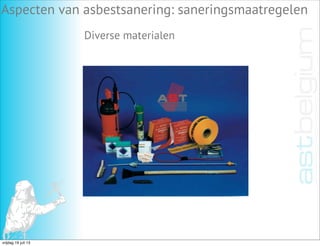

87. Aspecten van asbestsanering: saneringsmaatregelen
Diverse materialen
Asbestzaag Isolatiemes
Metalen dweil Geweven staalwoltapijt
vrijdag 19 juli 13
88. Aspecten van asbestsanering: saneringsmaatregelen
Signalisatie: afspanlint, zelfklevers, borden
vrijdag 19 juli 13
89. Analyse
Aspecten van asbestsanering: agenda
Stofanalyse
Materiaalanalyse
Luchtanalyse
Saneringsmaatregelen
Situatieomschrijving
persoonlijke bescherming
afscheiding
sassen
onderdruk
onderdrukbewaking
stofzuigers
verpakking en signalisatie
hulpmiddelen
vrijdag 19 juli 13
90. Aspecten van asbestsanering: saneringsmaatregelen

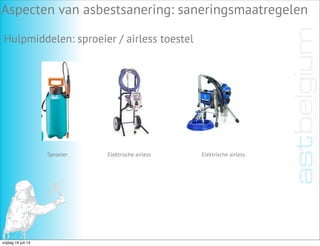

Hulpmiddelen: sproeier / airless toestel
Sproeier Elektrische airless Elektrische airless
vrijdag 19 juli 13
91. Analyse
Aspecten van asbestsanering: agenda
Stofanalyse
Materiaalanalyse
Luchtanalyse
Saneringsmaatregelen
Situatieomschrijving
persoonlijke bescherming
afscheiding
sassen
onderdruk
onderdrukbewaking
stofzuigers
verpakking en signalisatie
hulpmiddelen
vrijdag 19 juli 13

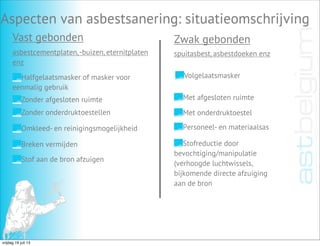

92. Aspecten van asbestsanering: situatieomschrijving
Vast gebonden Zwak gebonden
⎟asbestcementplaten,-buizen, eternitplaten
enz
spuitasbest, asbestdoeken enz
⎟
⎟
⎟
⎟
⎟
⎟
⎟
⎟
⎟
⎟
⎟
Halfgelaatsmasker of masker voor
eenmalig gebruik
Zonder afgesloten ruimte
Zonder onderdruktoestellen
Omkleed- en reinigingsmogelijkheid
Breken vermijden
Stof aan de bron afzuigen
Volgelaatsmasker
Met afgesloten ruimte
Met onderdruktoestel
Personeel- en materiaalsas
Stofreductie door
bevochtiging/manipulatie
(verhoogde luchtwissels,
bijkomende directe afzuiging
aan de bron
vrijdag 19 juli 13
