Arduino - PWM
- 1. INFO 2 Curs 3 - PWM

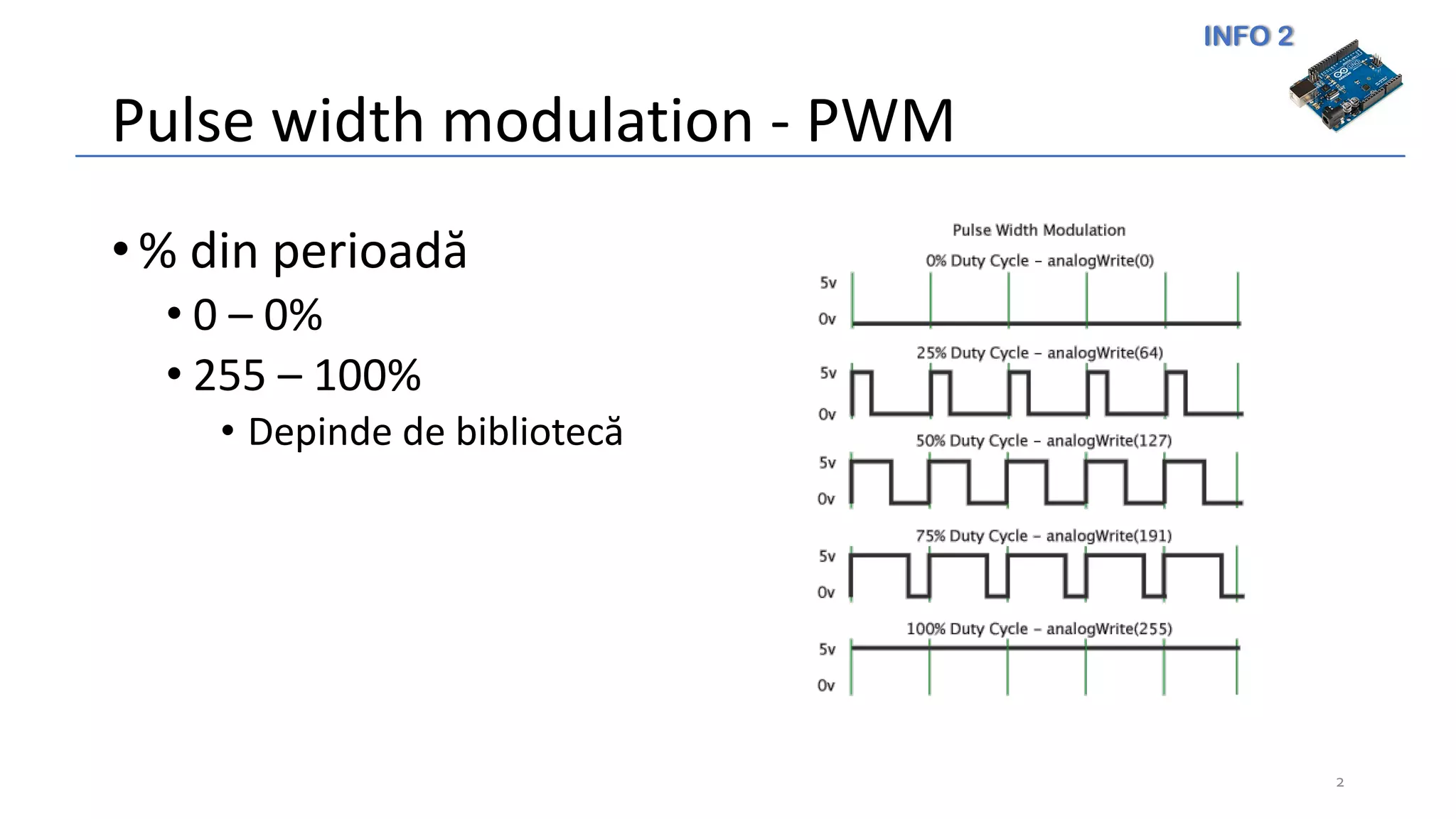

- 2. INFO 2 Pulse width modulation - PWM •% din perioadă • 0 – 0% • 255 – 100% • Depinde de bibliotecă 2
- 3. INFO 2 Implementare • Hardware • Registre + timer • Consumă mai puțin • Operații paralele • Frecvențe mai mari • Exact • Arduino 3 • Software • digitalWrite() + delay() • Încarcă procesorul • Nu foarte exact

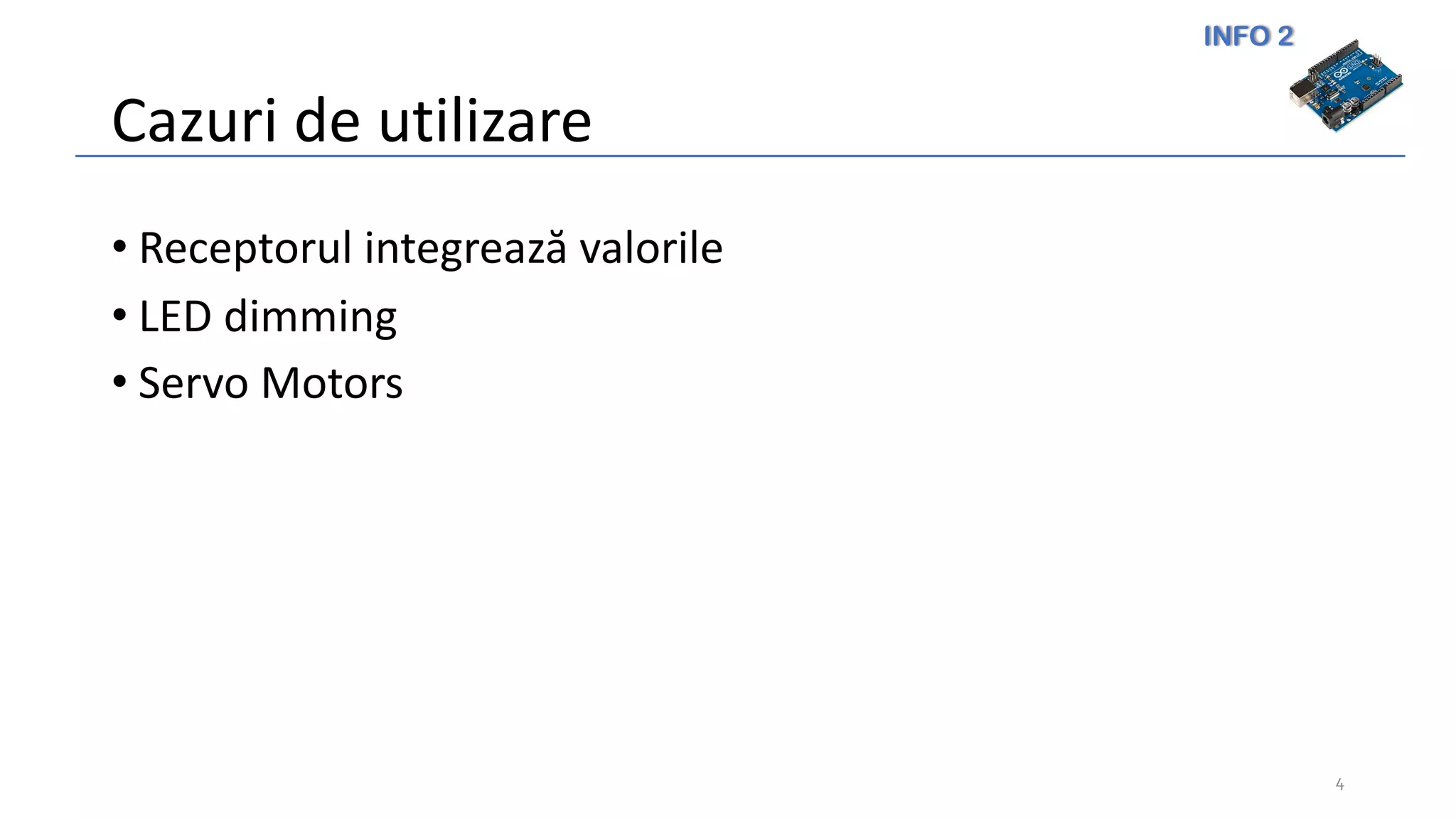

- 4. INFO 2 Cazuri de utilizare • Receptorul integrează valorile • LED dimming • Servo Motors 4

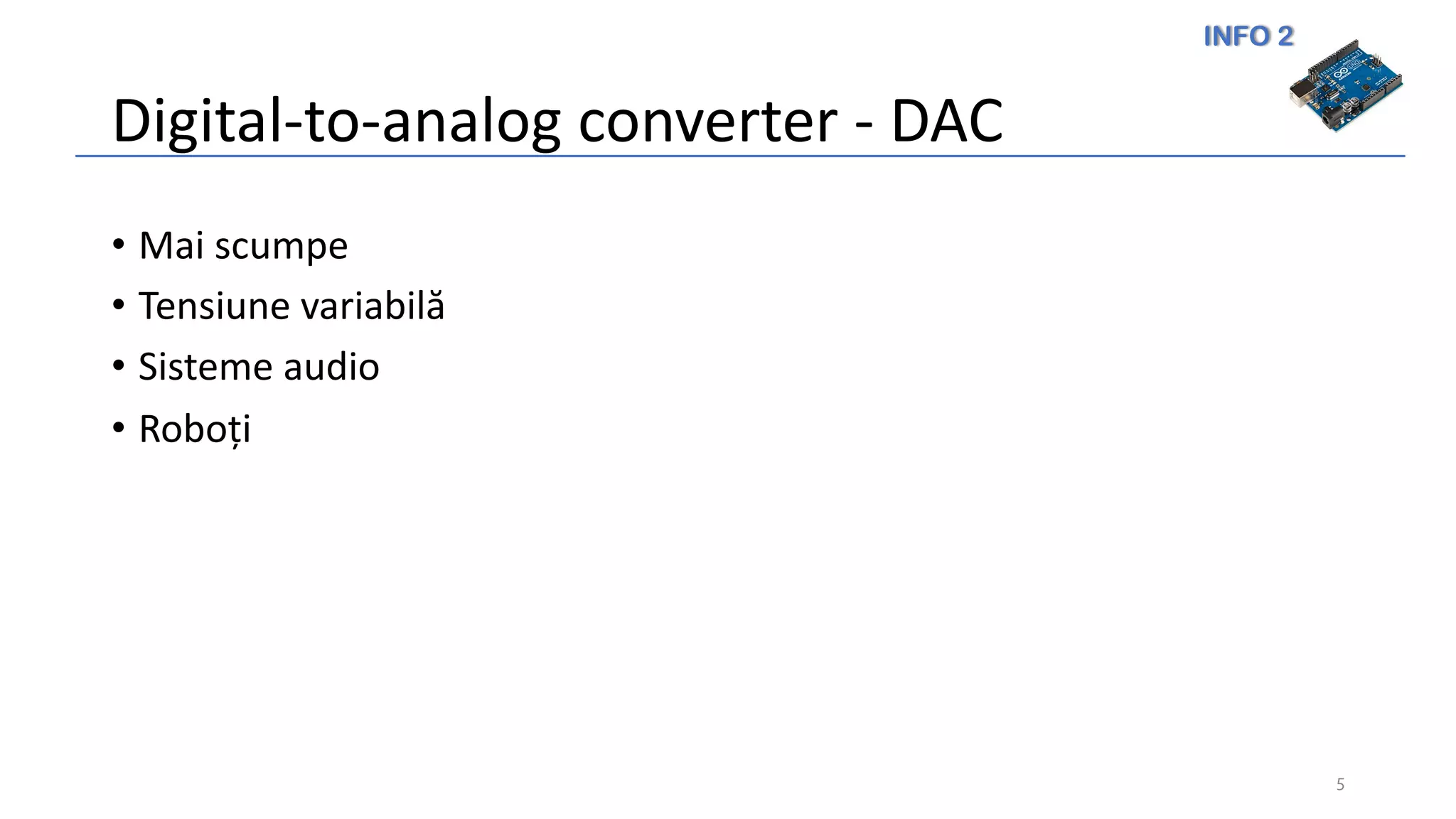

- 5. INFO 2 Digital-to-analog converter - DAC • Mai scumpe • Tensiune variabilă • Sisteme audio • Roboți 5

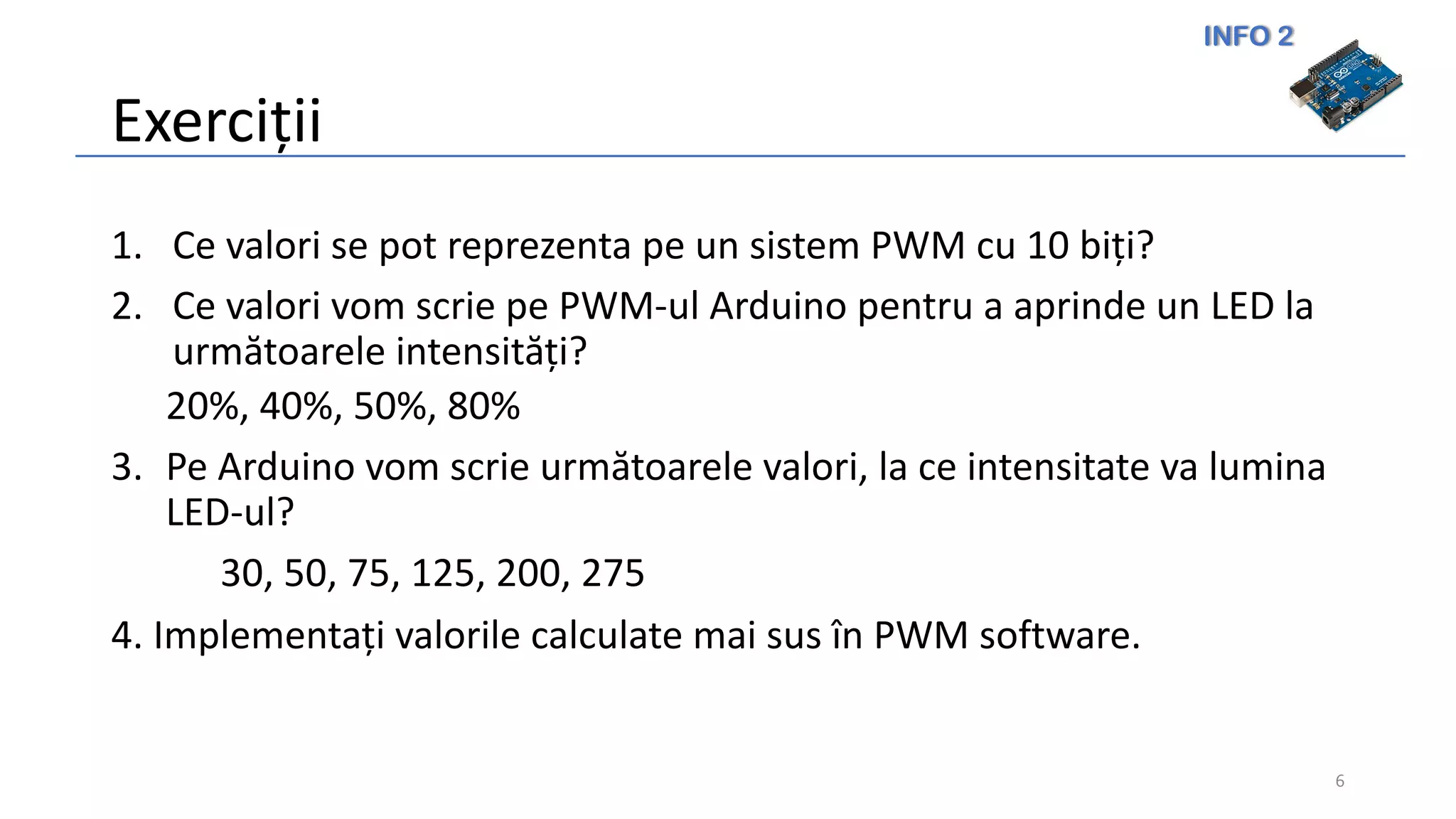

- 6. INFO 2 Exerciții 1. Ce valori se pot reprezenta pe un sistem PWM cu 10 biți? 2. Ce valori vom scrie pe PWM-ul Arduino pentru a aprinde un LED la următoarele intensități? 20%, 40%, 50%, 80% 3. Pe Arduino vom scrie următoarele valori, la ce intensitate va lumina LED-ul? 30, 50, 75, 125, 200, 275 4. Implementați valorile calculate mai sus în PWM software. 6

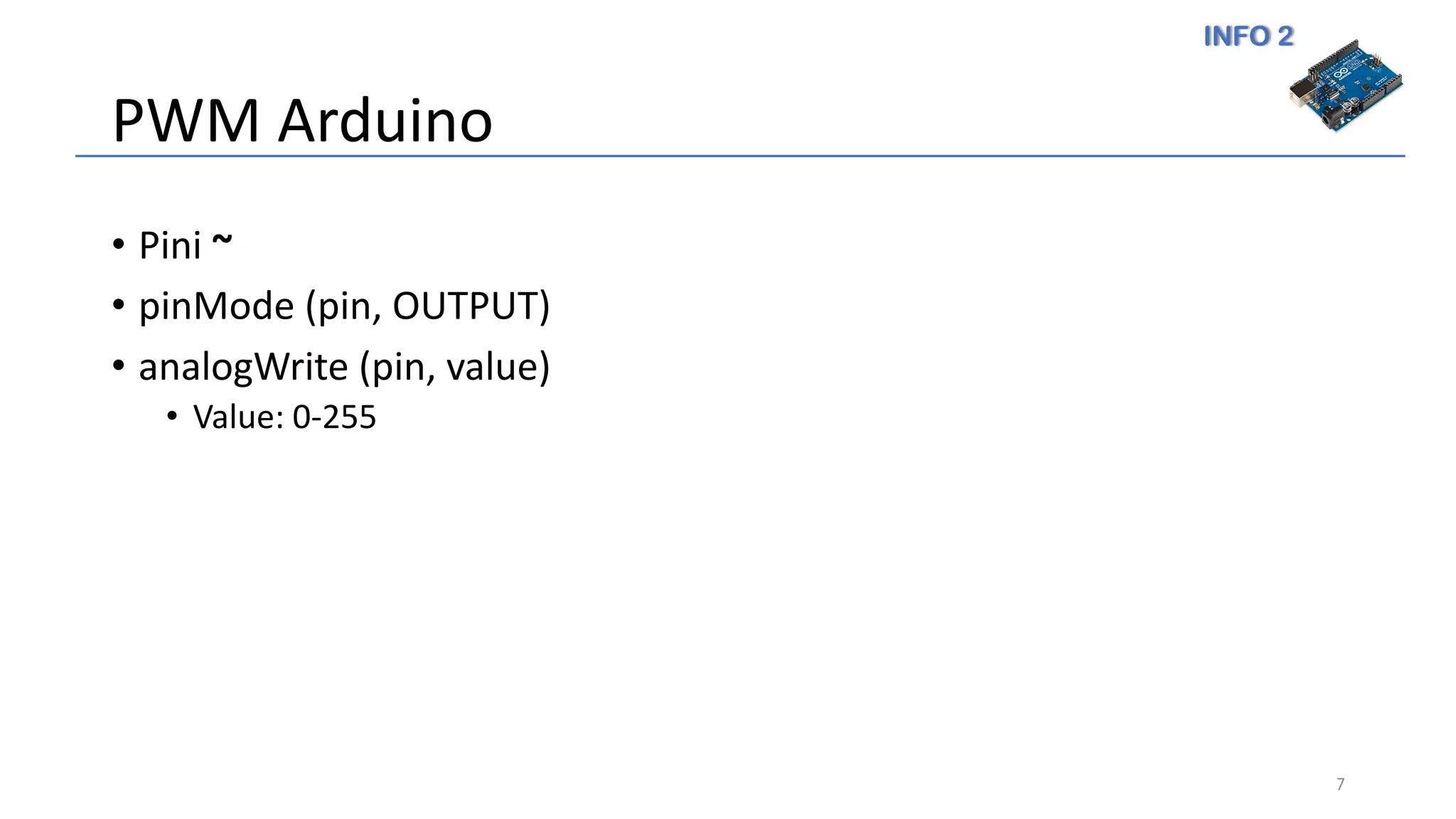

- 7. INFO 2 PWM Arduino • Pini ~ • pinMode (pin, OUTPUT) • analogWrite (pin, value) • Value: 0-255 7

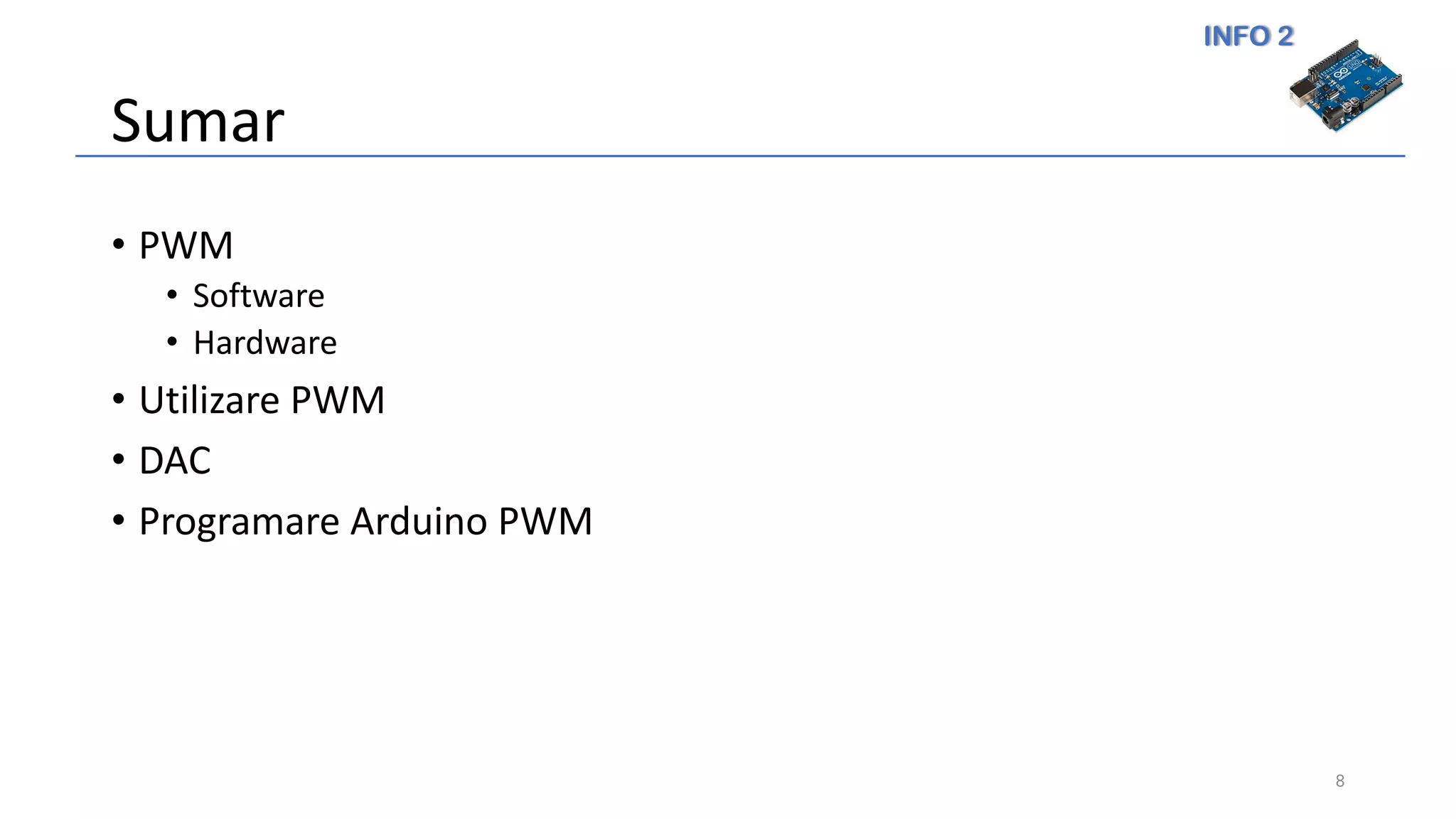

- 8. INFO 2 Sumar • PWM • Software • Hardware • Utilizare PWM • DAC • Programare Arduino PWM 8
