Android音频口数据通信开发 | 爱图腾 李鹏军
文档介绍了音频输出和输入的相关技术，特别是通过音频接口进行移动支付和远程控制的应用。具体阐述了音频协议的构建、编码和解码过程，以及相关的开发参数和代码示例。总结了音频技术在设备间通信中的重要性和实现细节。
Android音频口数据通信开发 | 爱图腾 李鹏军
- 1. Android DevCamp Produced byCSDN Website: http://devcamp.csdn.net/ Weibo: http://weibo.com/cmdnclub/
- 3.
- 4.

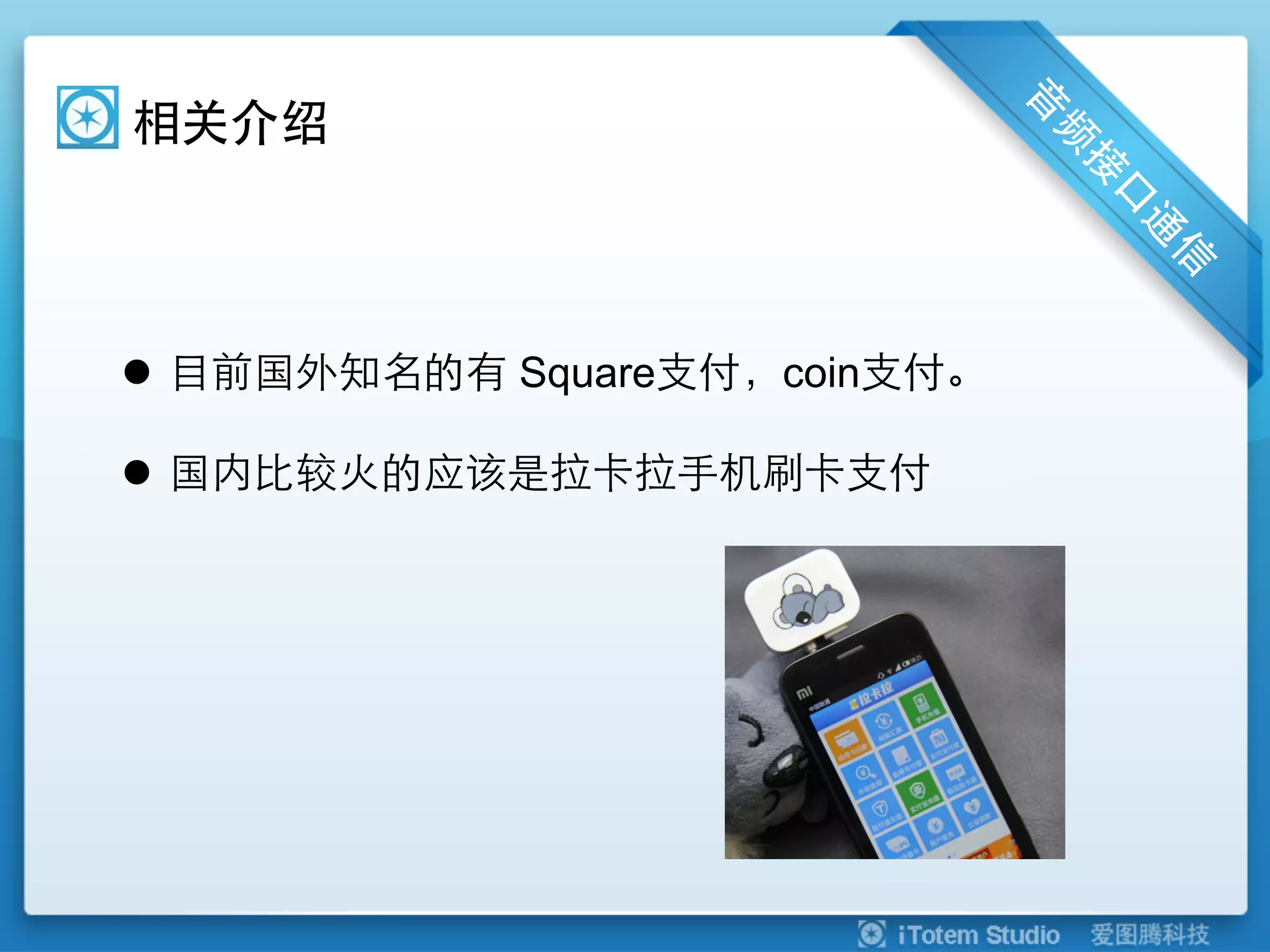

- 5. 相关介绍 l 目前国外知名的有 Square支付，coin支付。 l 国内比较火的应该是拉卡拉手机刷卡支付
- 6. 相关介绍 l 手机的音频接口除了移动支付外还可以做很多 的事情。 l 比如 遥控信号指令发送器

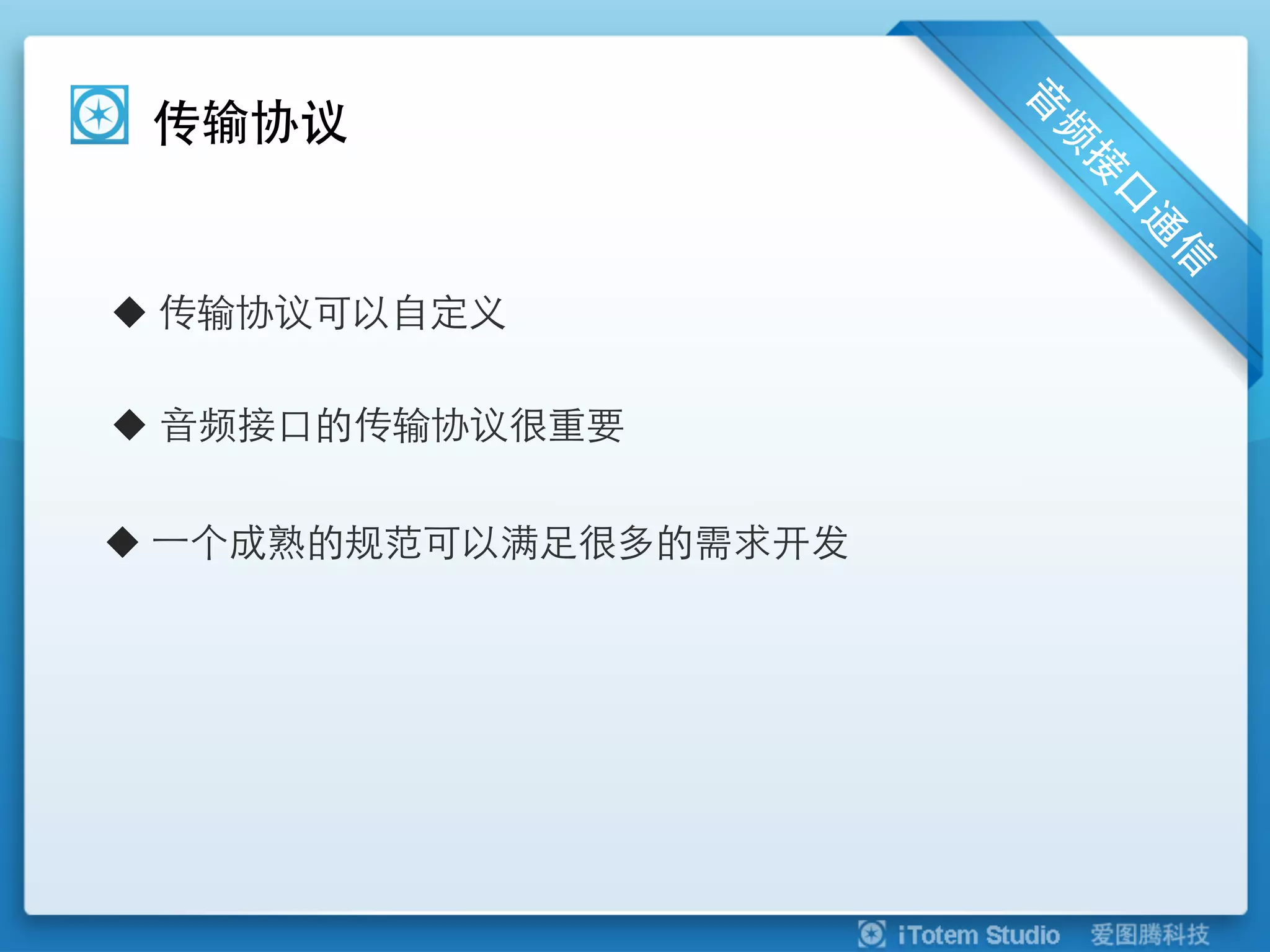

- 7. 传输协议 u 传输协议可以自定义 u 音频接口的传输协议很重要 u ⼀一个成熟的规范可以满足很多的需求开发

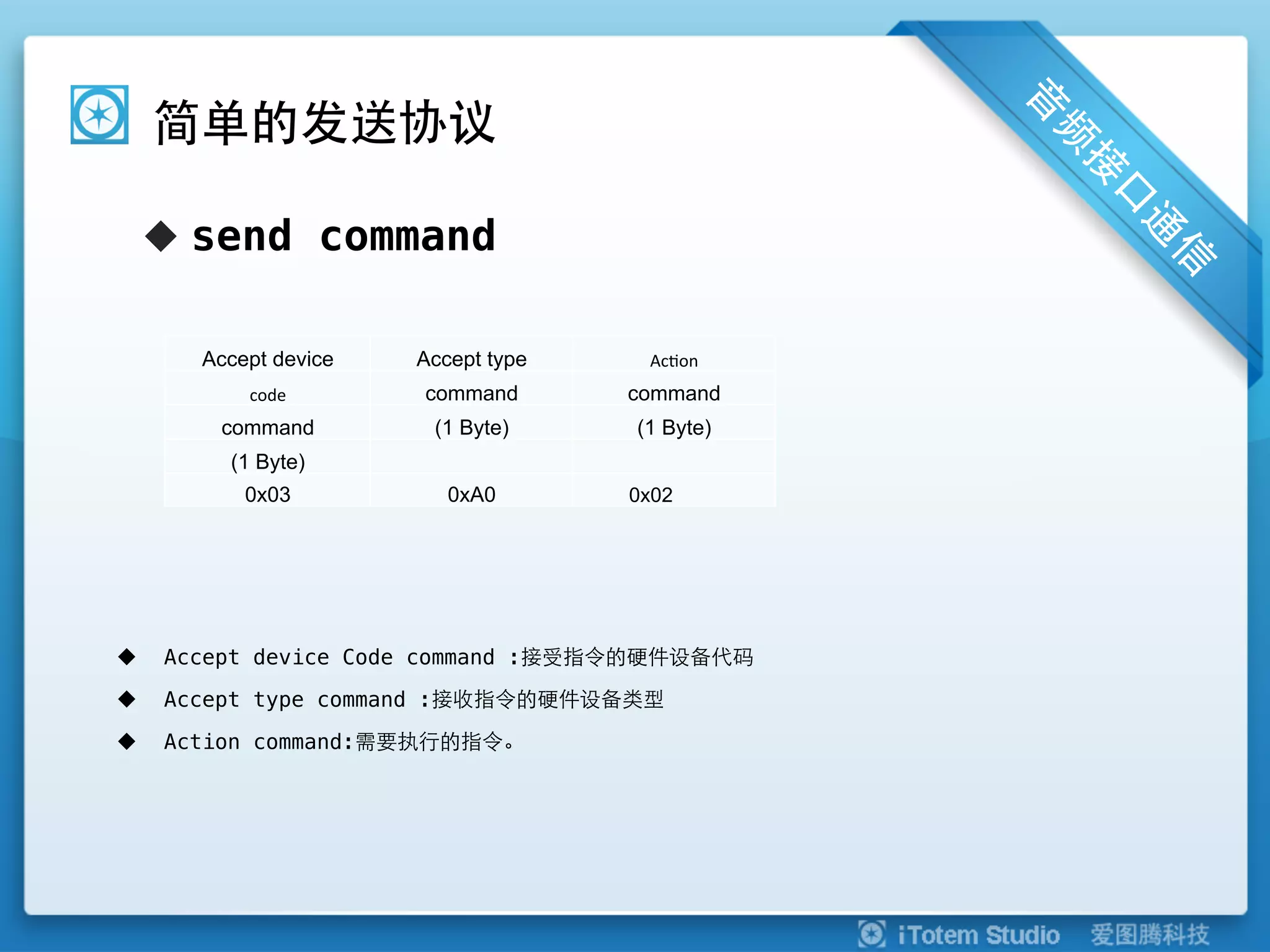

- 8. 简单的发送协议 u send command! Accept device Accept type Ac#on code command command command (1 Byte) (1 Byte) (1 Byte) 0x03 0xA0 0x02 u Accept device Code command :接受指令的硬件设备代码! u Accept type command :接收指令的硬件设备类型! u Action command:需要执行的指令。

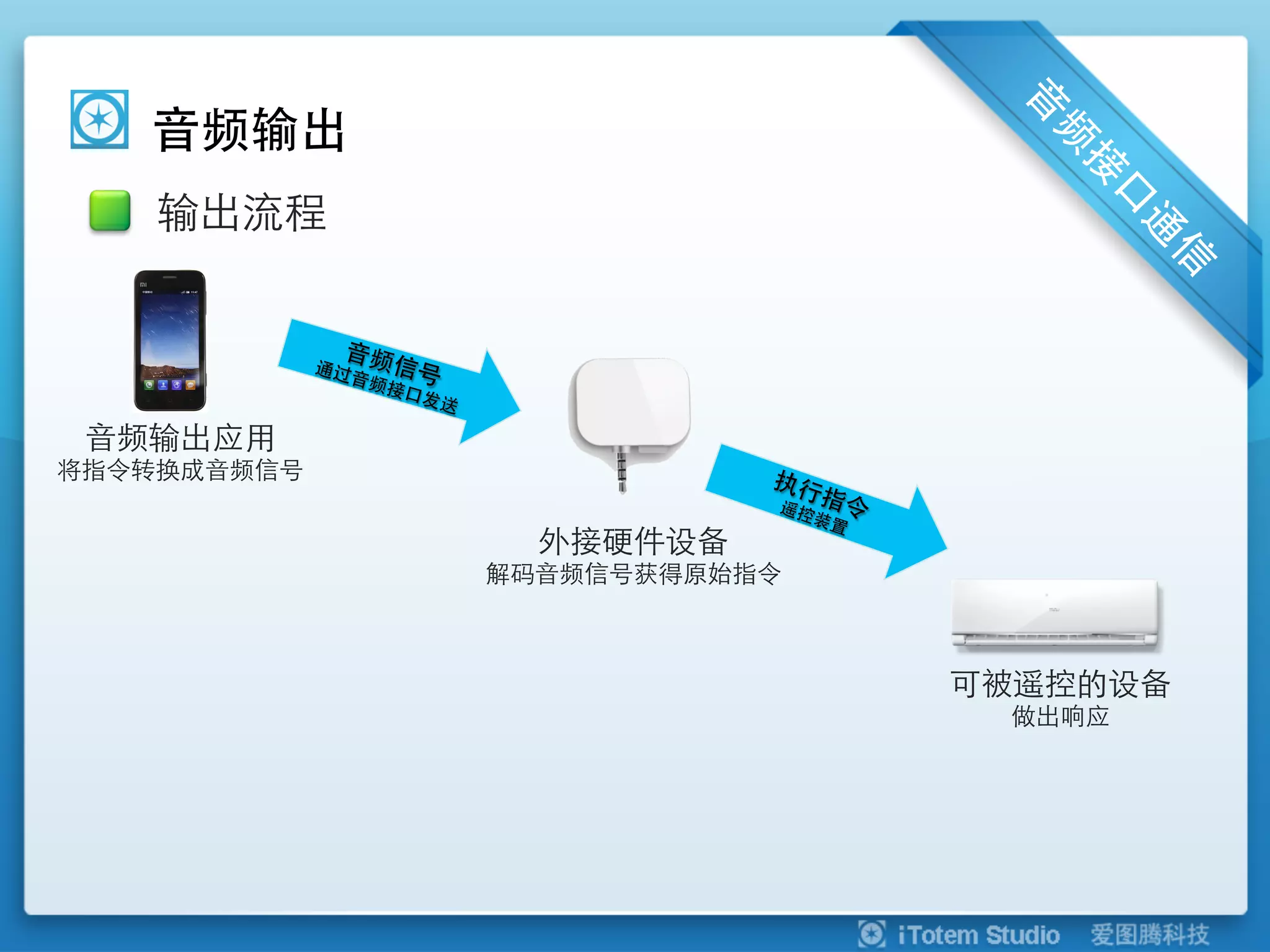

- 9. 音频输出 输出流程 音频 通过 音频 信号 接口 发送 音频输出应用 将指令转换成音频信号 外接硬件设备 解码音频信号获得原始指令 可被遥控的设备 做出响应

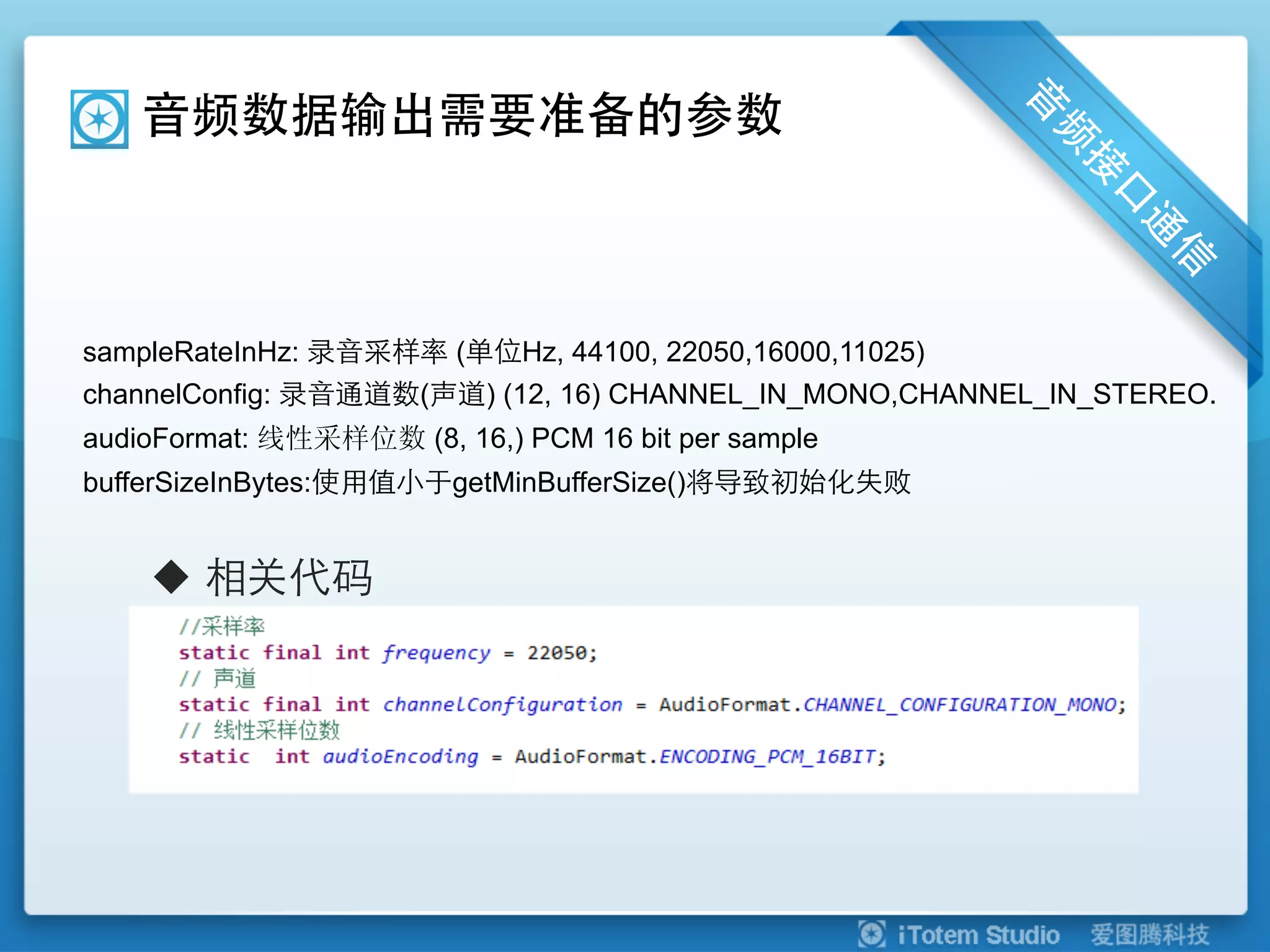

- 10. 音频数据输出需要准备的参数 sampleRateInHz: 录音采样率 (单位Hz,44100, 22050,16000,11025) channelConfig: 录音通道数(声道) (12, 16) CHANNEL_IN_MONO,CHANNEL_IN_STEREO. audioFormat: 线性采样位数 (8, 16,) PCM 16 bit per sample bufferSizeInBytes:使用值小于getMinBufferSize()将导致初始化失败 u 相关代码

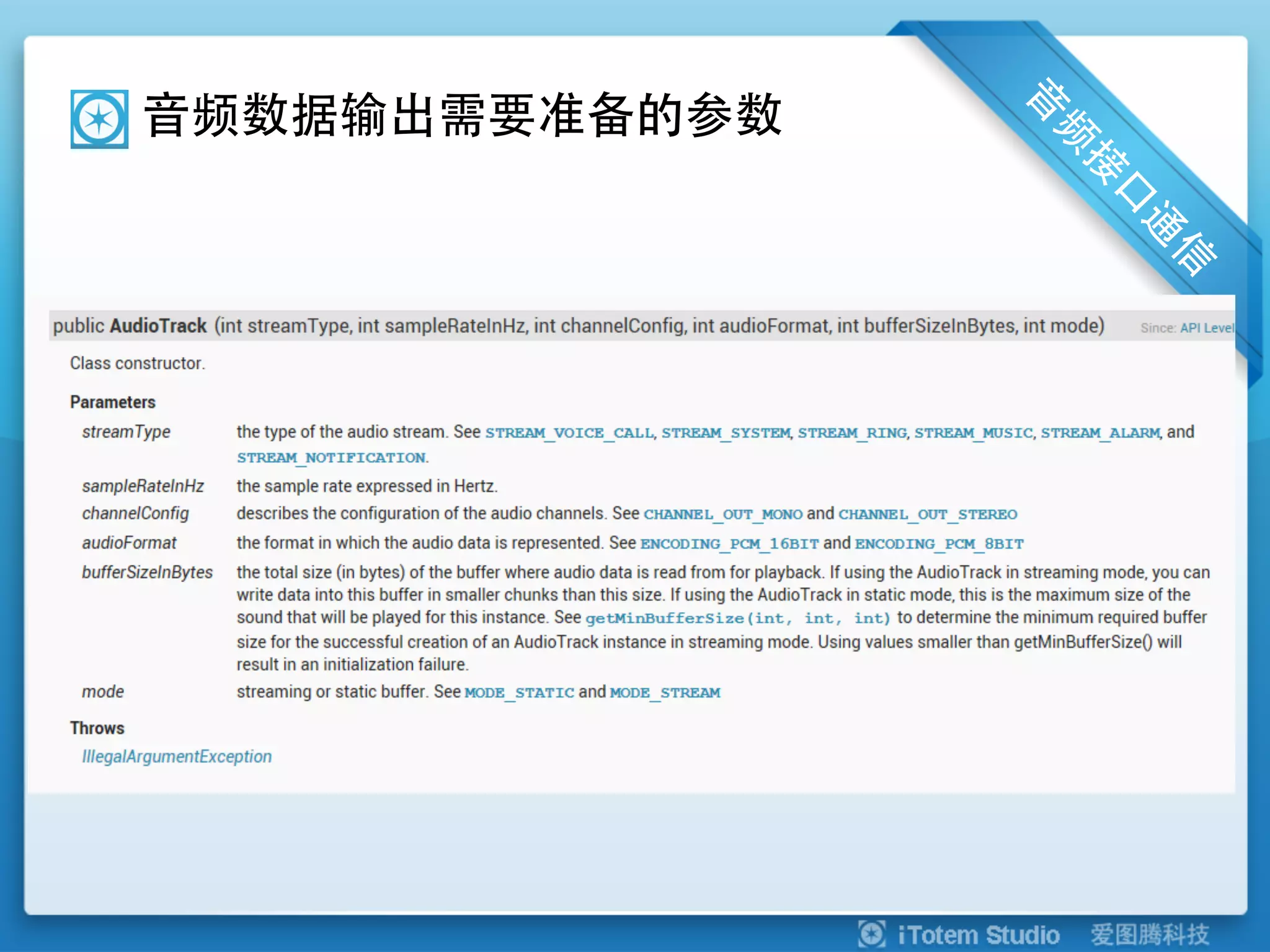

- 11. 音频数据输出需要准备的参数 sampleRateInHz: 录音采样率 (单位Hz,44100, 22050,16000,11025) channelConfig: 录音通道数(声道) (12, 16) CHANNEL_IN_MONO,CHANNEL_IN_STEREO. audioFormat: 线性采样位数 (8, 16,) PCM 16 bit per sample bufferSizeInBytes:使用值小于getMinBufferSize()将导致初始化失败 u 相关代码

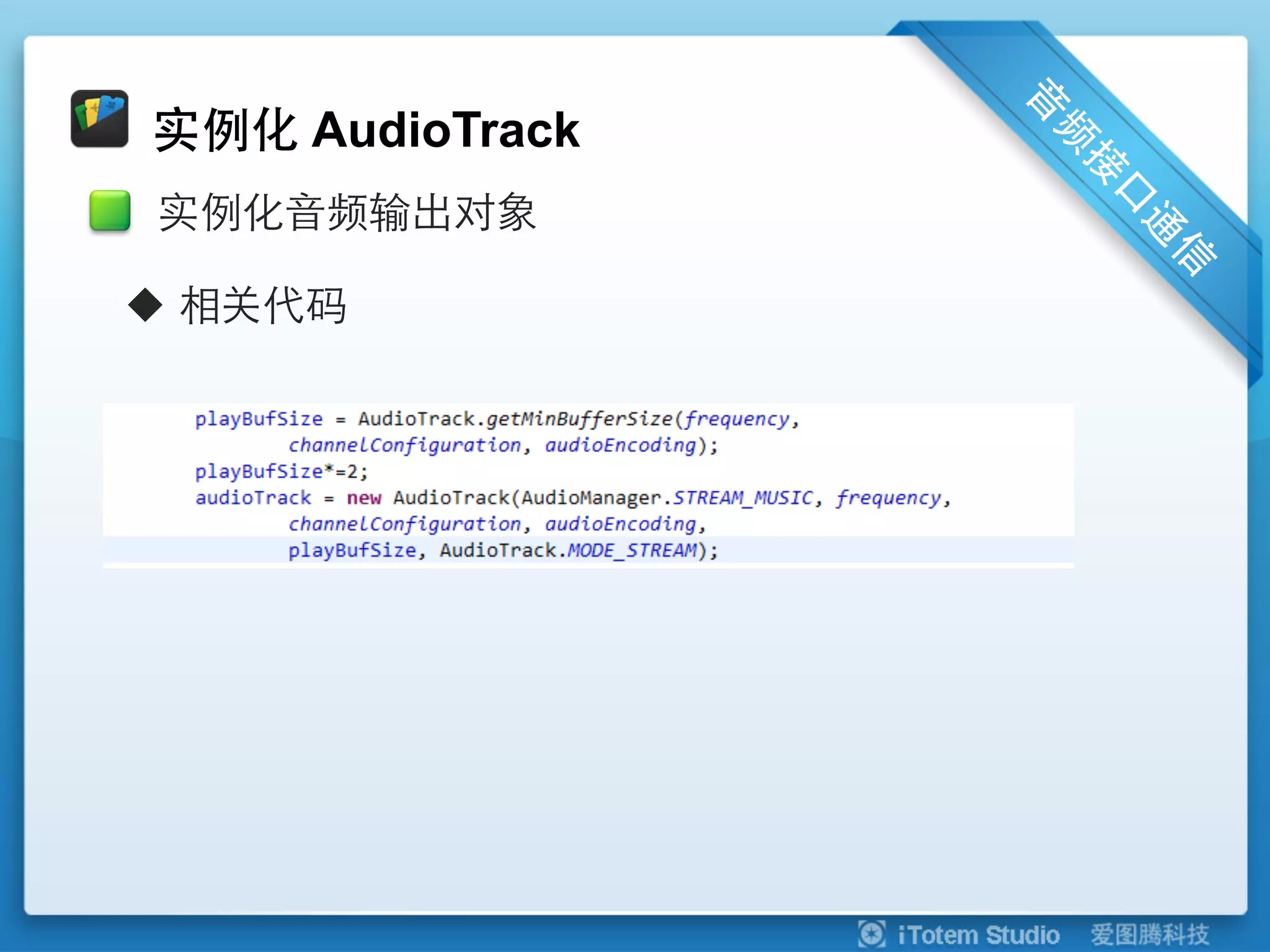

- 12.

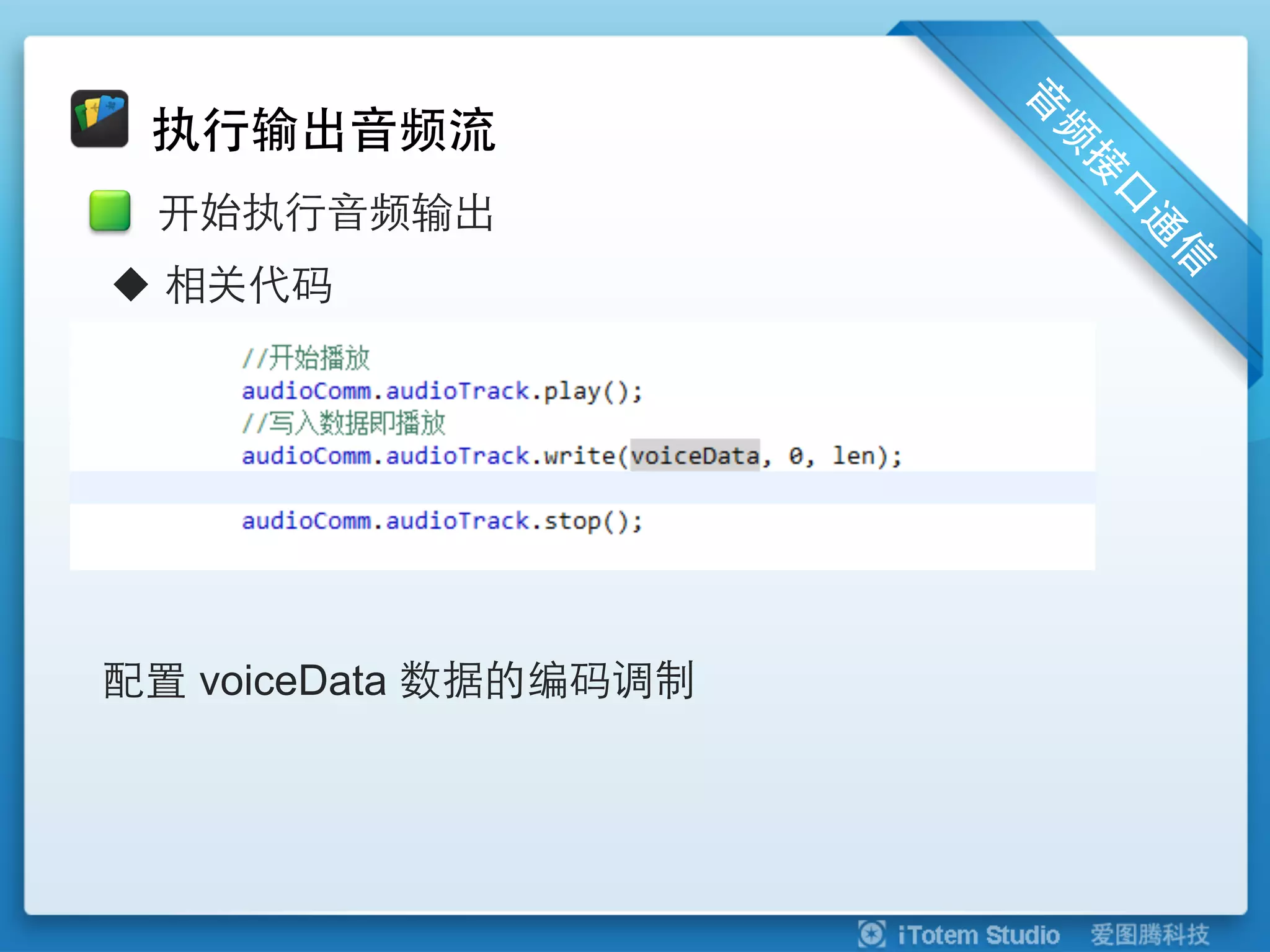

- 13. 执行输出音频流 开始执行音频输出 u 相关代码 配置voiceData 数据的编码调制
- 14.
- 15.

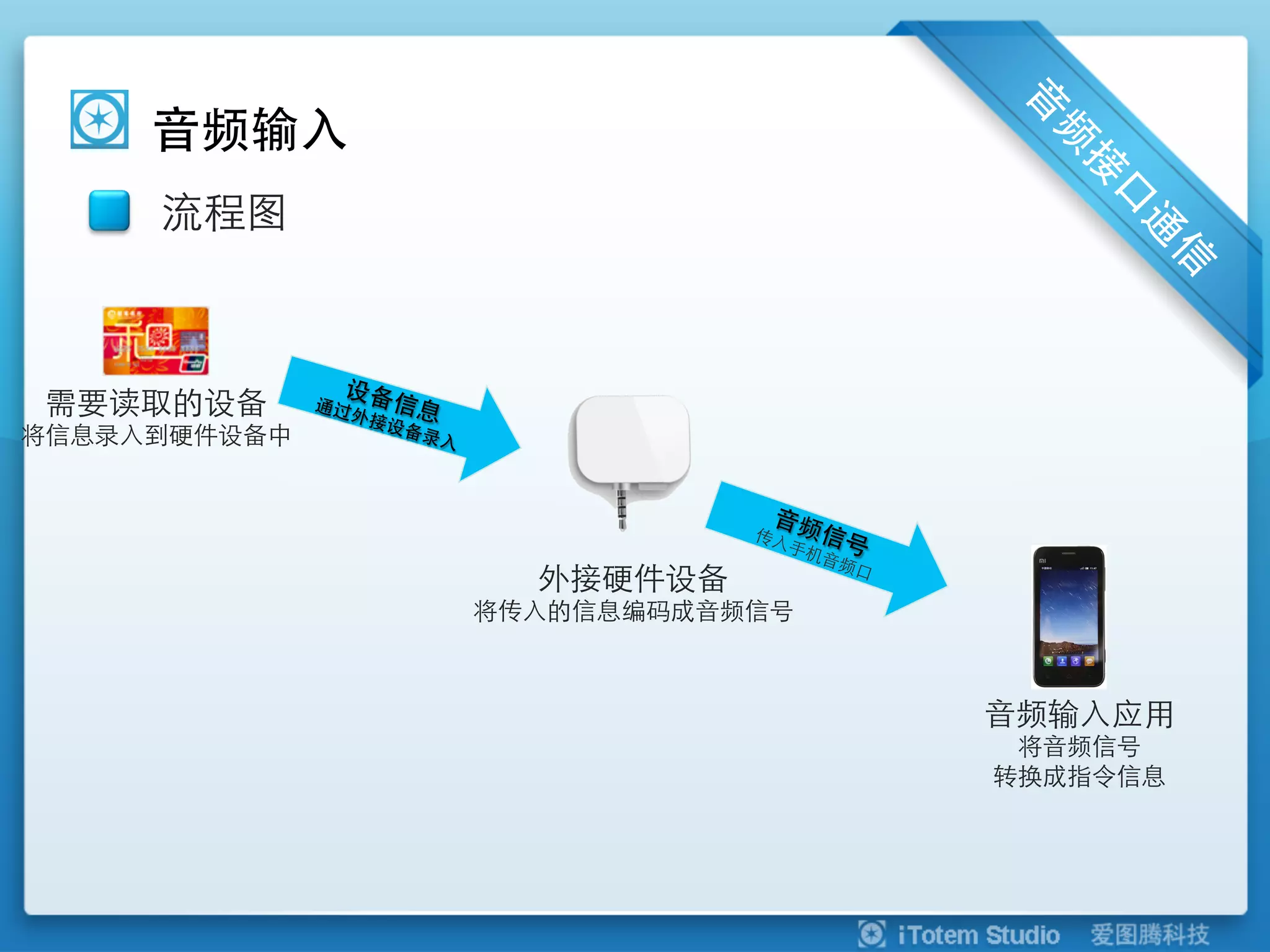

- 16. 音频输入 流程图 设备 需要读取的设备 通过 外接 信息 设备 将信息录入到硬件设备中 录入 外接硬件设备 将传入的信息编码成音频信号 音频输入应用 将音频信号 转换成指令信息

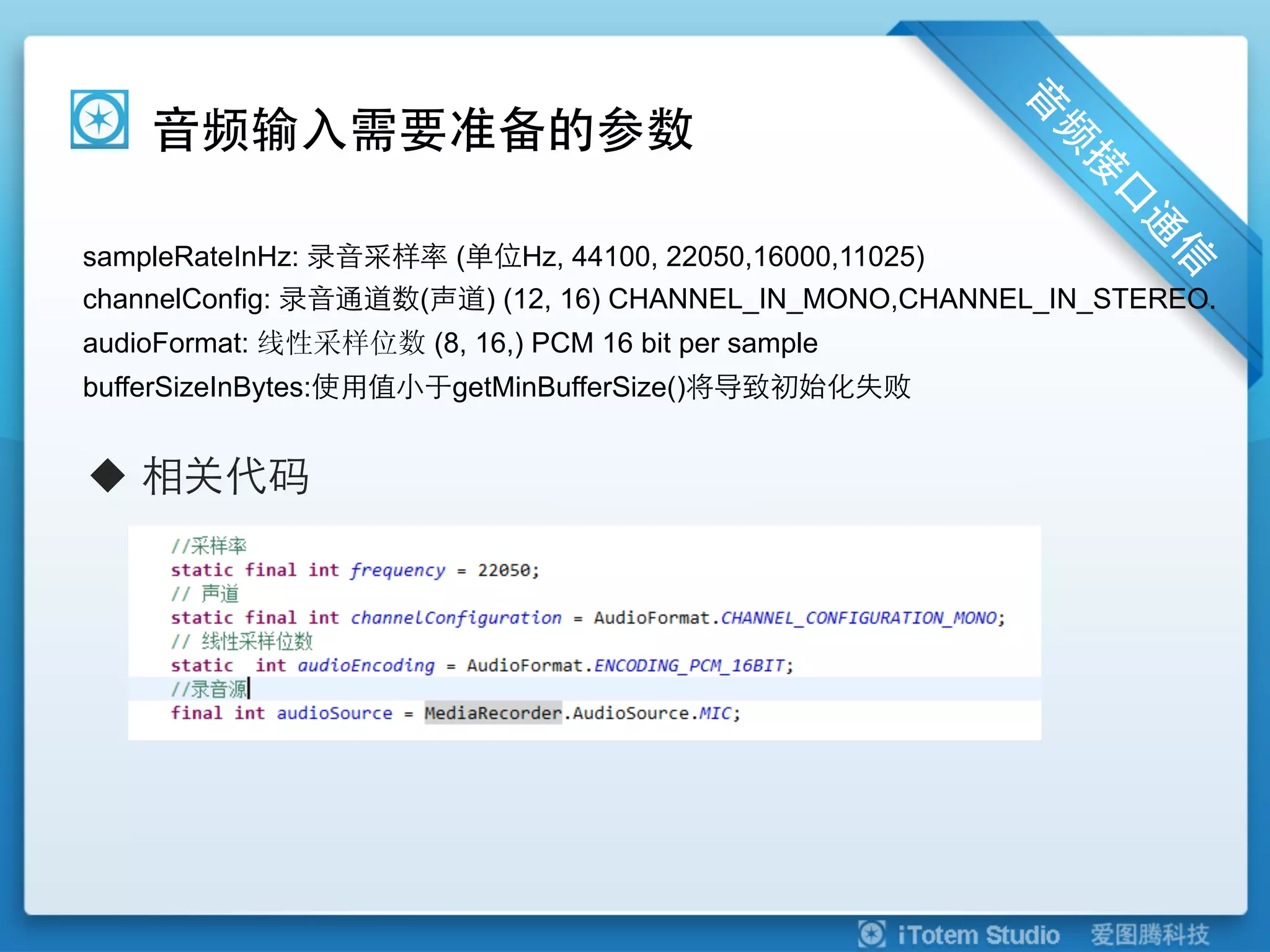

- 17. 音频输入需要准备的参数 sampleRateInHz: 录音采样率 (单位Hz,44100, 22050,16000,11025) channelConfig: 录音通道数(声道) (12, 16) CHANNEL_IN_MONO,CHANNEL_IN_STEREO. audioFormat: 线性采样位数 (8, 16,) PCM 16 bit per sample bufferSizeInBytes:使用值小于getMinBufferSize()将导致初始化失败 u 相关代码

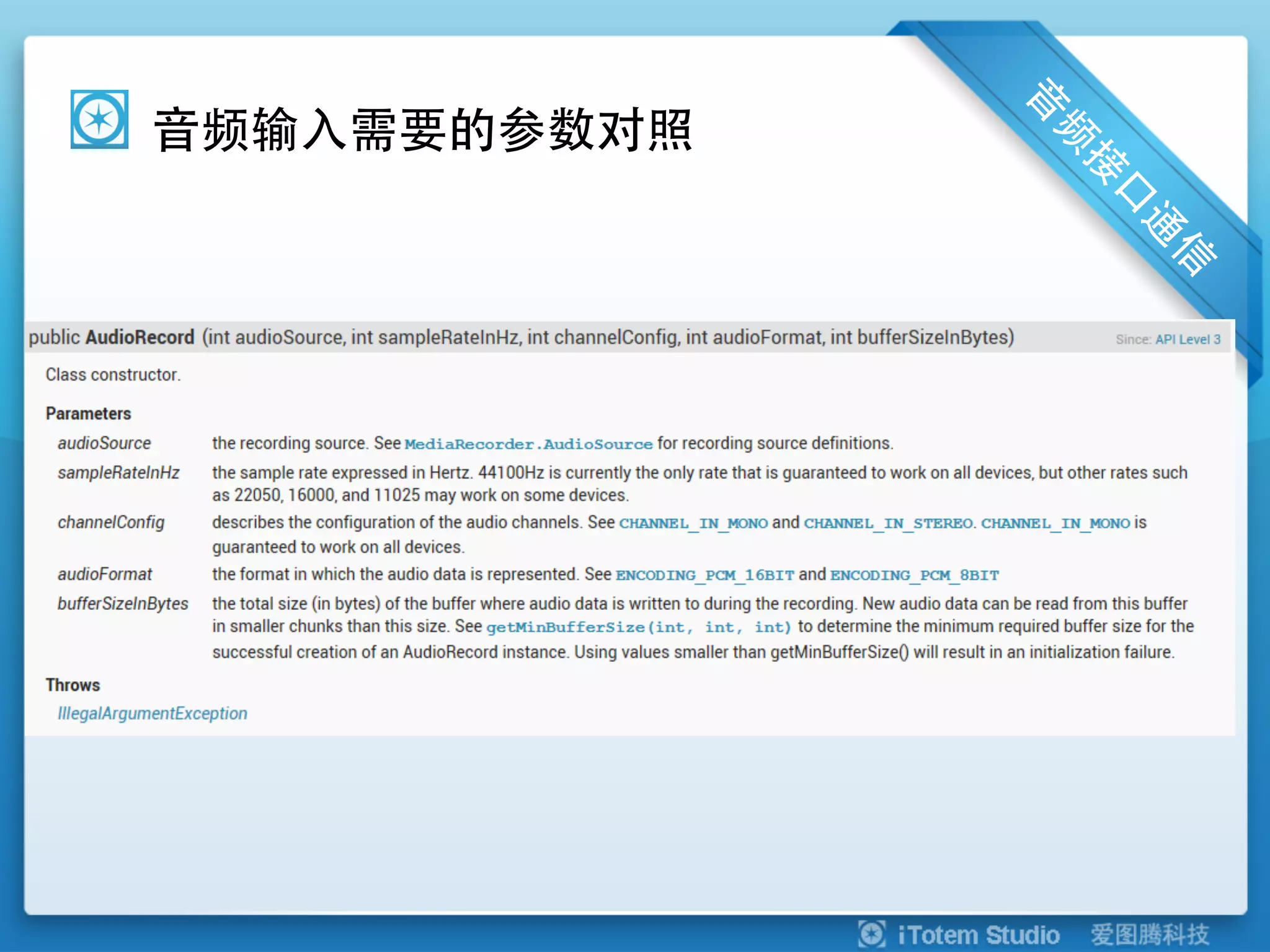

- 18.
- 19.

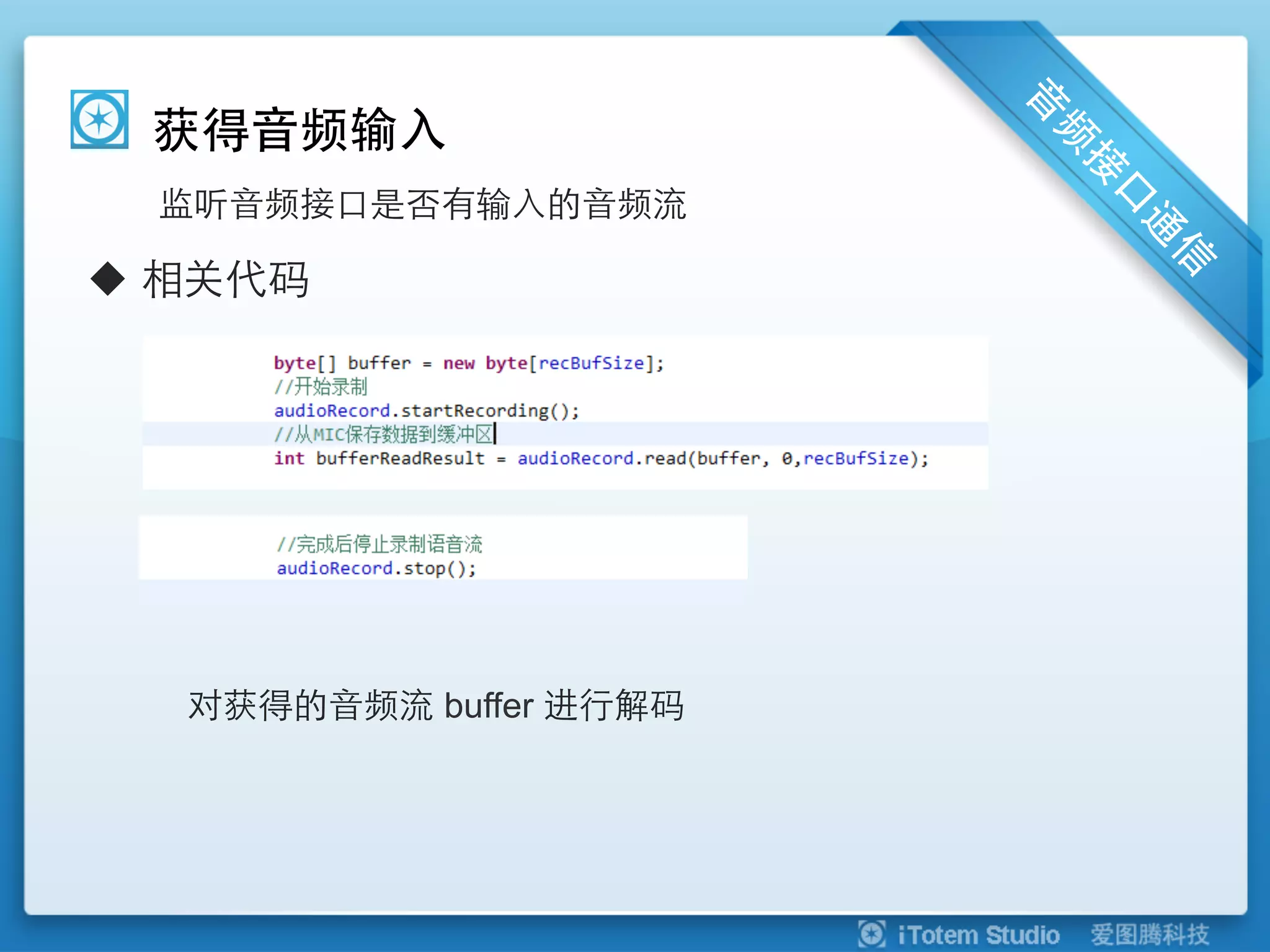

- 20. 获得音频输入 监听音频接口是否有输入的音频流 u 相关代码 对获得的音频流 buffer 进行解码

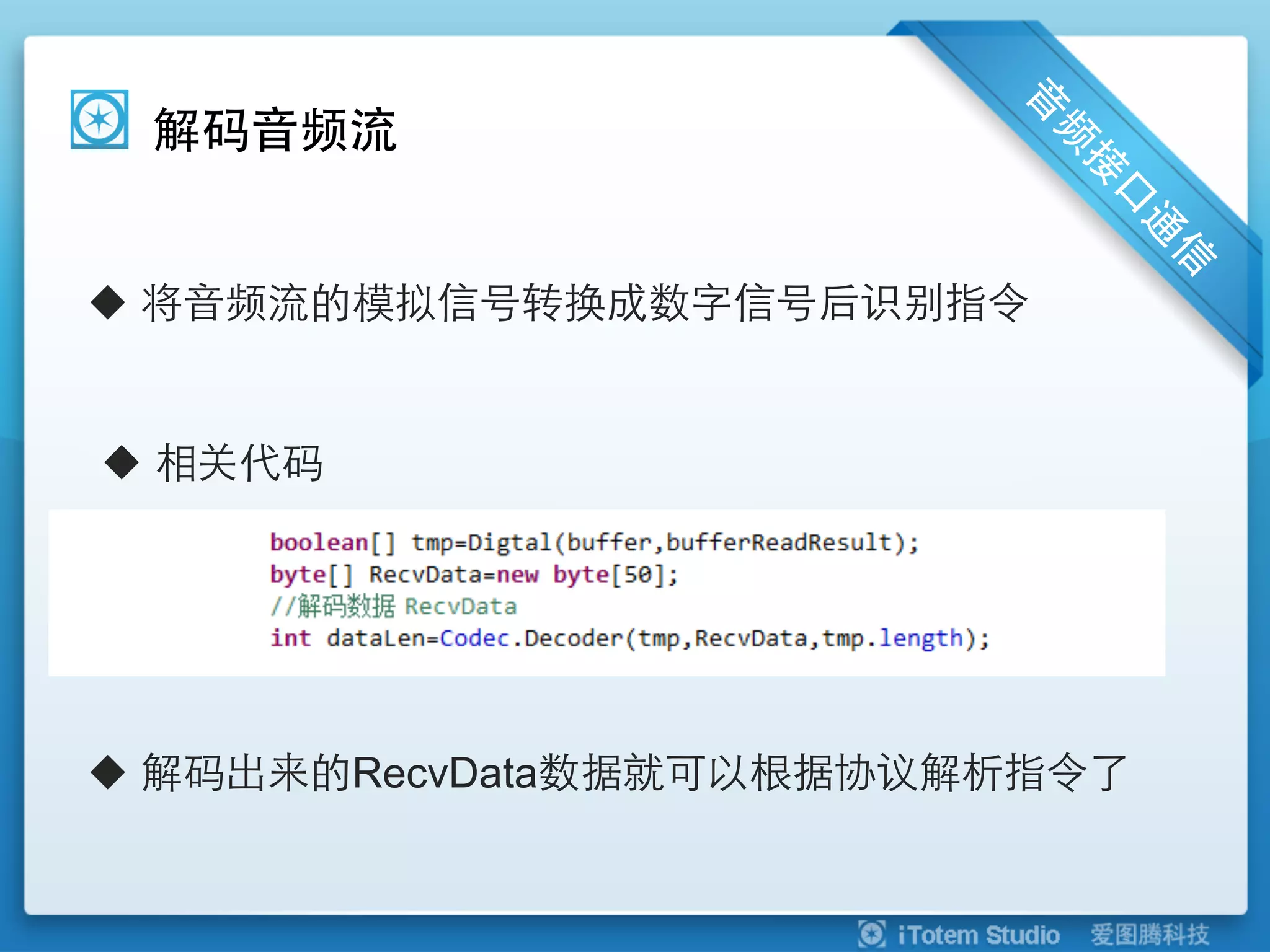

- 21. 解码音频流 u 将音频流的模拟信号转换成数字信号后识别指令 u 相关代码 u 解码出来的RecvData数据就可以根据协议解析指令了
- 22. 谢谢！ 爱图腾科技 Next App Generation
