Dokumen ini mengira keperluan penyejukan untuk bangunan pejabat seluas 3,631.33 sq ft, yang memerlukan 272,349.75 btu/h. Penyaman udara yang sesuai adalah york ducted split ysb 300b2 dengan kapasiti penyejukan 300,000 btu/h dan aliran udara 4,248 cfm. Aliran udara dibahagikan kepada 12 unit diffuser, masing-masing menghasilkan 533 cfm.

1. Ducted
Split

2. Wall Mounted

3. Luas m² 0.09 ft
326.82 m² 0.09 ft = 3 631.33 sq ft
Berdasarkan jadual ‘Design and Cooling Load Check Figures’ jumlah
penyejukan yang disyaratkan bagi bangunan pejabat sendirian
ialah 75Btu H/ sq ft. Oleh itu :
3 631.33 sq ft x 75 = 272 349.75 Btu H/sq ft
Jumlah beban penyejukan bagi ruang ini adalah 272 349.75 Btu/H
dan model penyaman udara yang bersesuaian adalah YORK
Ducted Split YSB 300B2 yang unit indoor dan MYSS 150C x 2
outdoor unit yang mempunyai kapasiti penyejukan antara 300
000Btu/H unit indoor dengan air flow bersamaan 4248 CFM.

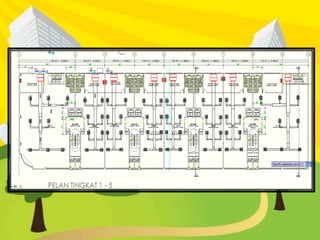

4. • Berdasarkan pemilihan penyaman udara dapatkan Julat Pengaliran
Udara dalam unit CFM. Merujuk katalog jumlah pengaliran udara
ialah sebanyak 6400 CFM dan dibahagikan kepada bilangan
diffuser yang ditetapkan dalam sesebuah ruang dengan jarak yang
ditentukan sebanyak 1360mm panjangnya dan lebar sebanyak
1200mm.
Jumlah untuk seunit diffuser = 6400 / 12 unit
=533 CFM seunit
