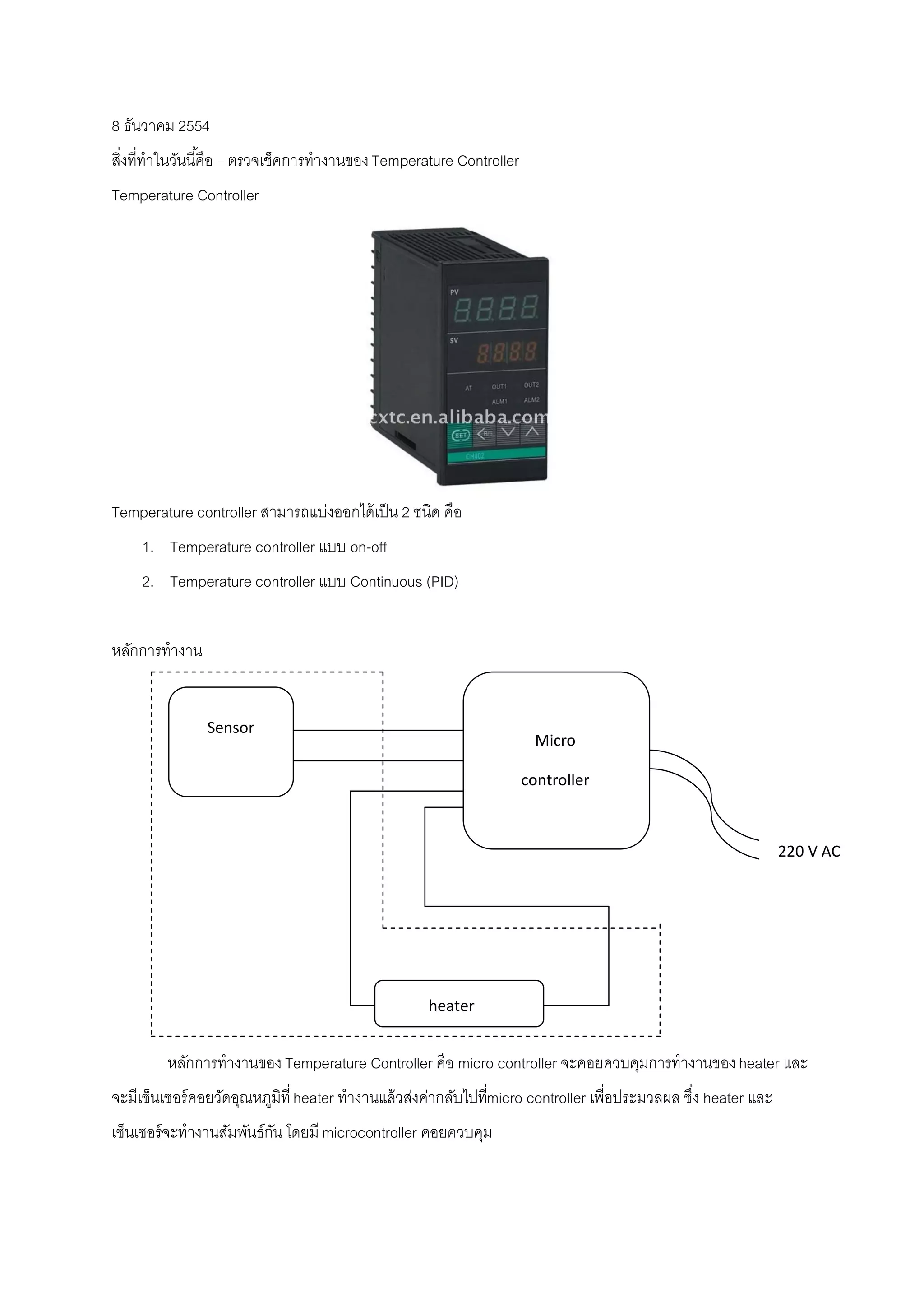

1. 8 ธนวาคม 2554
ั
สิงทีทาในวันนี ้คือ – ตรวจเช็คการทํางานของ Temperature Controller
่ ่ ํ
Temperature Controller
Temperature controller สามารถแบงออกได้เป็น 2 ชนิด คือ
่
1. Temperature controller แบบ on-off
2. Temperature controller แบบ Continuous (PID)
หลักการทํางาน
Sensor
Micro
controller
220 V AC
heater
หลักการทํางานของ Temperature Controller คือ micro controller จะคอยควบคมการทํางานของ heater และ
ุ
จะมีเซ็นเซอร์ คอยวัดอุณหภูมิที่ heater ทํางานแล้ วส่งค่ากลับไปทีmicro controller เพอประมวลผล ซง heater และ
่ ่ื ่ึ
เซ็นเซอร์ จะทํางานสัมพันธ์กน โดยมี microcontroller คอยควบคม
ั ุ

2. ในการตวจเช็คตัวอุปกรณ์ Temperature controller
1. ตรวจดสภาพและลกษณะของตรวกอปกรณ์วามีสวนดชํารุดเสยหายหรือไม่
ู ั ุ ่ ่ ี
2. จดรายละเอียด(nametag รุ่น ยี่ห้อ วงจรภายใน)ของอุปกรณ์ให้ เรี ยบร้ อย และจดว่ามีน๊อตจํานวนเท่าไหร่ทาการ
ํ
บันทึกให้ เรี ยบร้ อย เพือง่ายต่อการประกอบกลับและปองกันการสูญหาย
่ ้
3. ถอดชิ ้นส่วนพลาสติกและแผ่น PCB แยกออกจากกน และนําชิ ้นส่วนพลาสติกไปล้ างคราบนํ ้ามันและคราบ
ั
สกปรก ให้สะอาดเรียบร้อยแล้วนําไปเป่าให้แห้ง สวนแผน PCB ล้างด้วยนํ ้ายาล้างแผน PCB โดยใช้แปรงขดให้
่ ่ ่ ั
สะอาดและใช้ กระดาษทิชชู่เช็ดให้ สะอาดอีกรอบหนึง(ในการเช็ดขาไอซีควรเช็ดในทิศทางสวนทางตําแหน่งทีขา
่ ่
ไอซียนออกมาเพืองปองกันการเสียหาย)
่ื ่ ้
4. เมื่อล้างอปกรณ์เสร็จแล้วถึงเวลาทําการจรวจเช็คให้เรียบร้อย โดยเริ่มเช็คจากสวิตซ์วายงสามารถทํางานได้ปกติ
ุ ่ ั
หรื อไม่
a
b
c
d
สําหรับอุปกรณ์ตวนี ้เป็ นสวิตซ์สขา สามารถแบงออกได้เป็น สวตซ์ 1 contract และ สวตซ์ 2 contracts
ั ่ี ่ ิ ิ

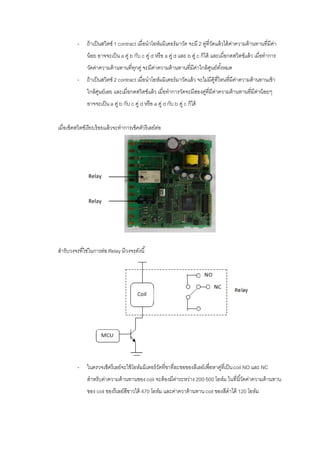

3. - ถ้าเป็นสวิตซ์ 1 contract เมื่อนําโอห์มมิเตอร์มาวด จะมี 2 คูที่วดแล้ วได้คาความต้านทานที่มีคา
ั ่ ั ่ ่
น้ อย อาจจะเป็ น a คู่ b กบ c คู่ d หรื อ a คู่ d และ b คู่ c ก็ได้ และเมื่อกดสวิตซ์แล้ ว เมื่อทําการ
ั
วดคาความต้านทานที่ทกคู่ จะมีคาความต้านทานที่มีคาใกล้ศนย์ทงหมด
ั ่ ุ ่ ่ ู ั้
- ถ้าเป็นสวิตซ์ 2 contract เมื่อนําโอห์มมิเตอร์ มาวัดแล้ ว จะไม่มีค้ ที่ไหนที่มีคาความต้ านทานเข้ า
ู ่
ใกล็ศนย์เลย และเมื่อกดสวิตซ์แล้ ว เมื่อทําการวัดจะมีสองคูที่มีคาความต้ านทานที่มีคาน้ อยๆ
ู ่ ่ ่
อาจจะเป็ น a คู่ b กบ c คู่ d หรื อ a คู่ d กบ b คู่ c ก็ได้
ั ั
เมื่อเช็คสวิตซ์เรียบร้อยแล้วจะทําการเช็คตวรีเลย์ตอ
ั ่
Relay
Relay
สํารับวงจรทีใช่ในการต่อ Relay มีวงจรดังนี ้
่
- ในตรวจเช็ครี เลย์จะใช้ โอห์มมิเตอร์ วดที่ขาที่ละขอของลีเลย์เพื่อหาคูที่เป็ น coil NO และ NC
ั ่
สาหรับคาความต้านทานของ coil จะต้ องมีคาระหว่าง 200-500 โอห์ม ในที่นี ้วดคาความต้านทาน
ํ ่ ่ ั ่
ของ coil ของรี เลย์สขาวได้ 470 โอห์ม และคาควาต้านทาน coil ของสีดําได้ 120 โอห์ม
ี ่

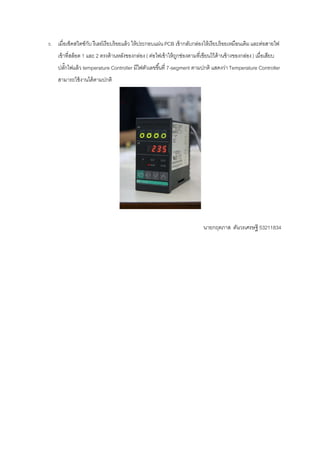

4. 5. เมือเช็คสวิตซ์กบ รี เลย์เรี ยบร้ อยแล้ ว ให้ ประกอบแผ่น PCB เข้ากลบกลองให้เรียบร้อยเหมือนเดิม และตอสายไฟ
่ ั ั ่ ่
เข้ าที่สล็อต 1 และ 2 ตรงด้ านหลังของกล่อง ( ต่อไฟเข้ าให้ ถกช่องตามที่เขียนไว้ ด้านข้ างของกล่อง ) เมื่อเสียบ
ู
ปลักไฟแล้ ว temperature Controller มีไฟตัวเลขขึ ้นที่ 7-segment ตามปกติ แสดงวา Temperature Controller
๊ ่
สามารถใช้งานได้ตามปกติ
นายกฤตภาส ตนวรเศรษฐี 53211834
ั
