1. วันที่ 8 ธันวาคม 2554
- ทําการตอสายไฟของไฟสามเฟสที่มีความตางศักย 380 โวลต ( วัดได 395 โวลต ) แตตูคอนโทรล ก็ไมสามารถทํางาน
ได เนื่องจากไมรูวิธีใชตูคอนโทรล

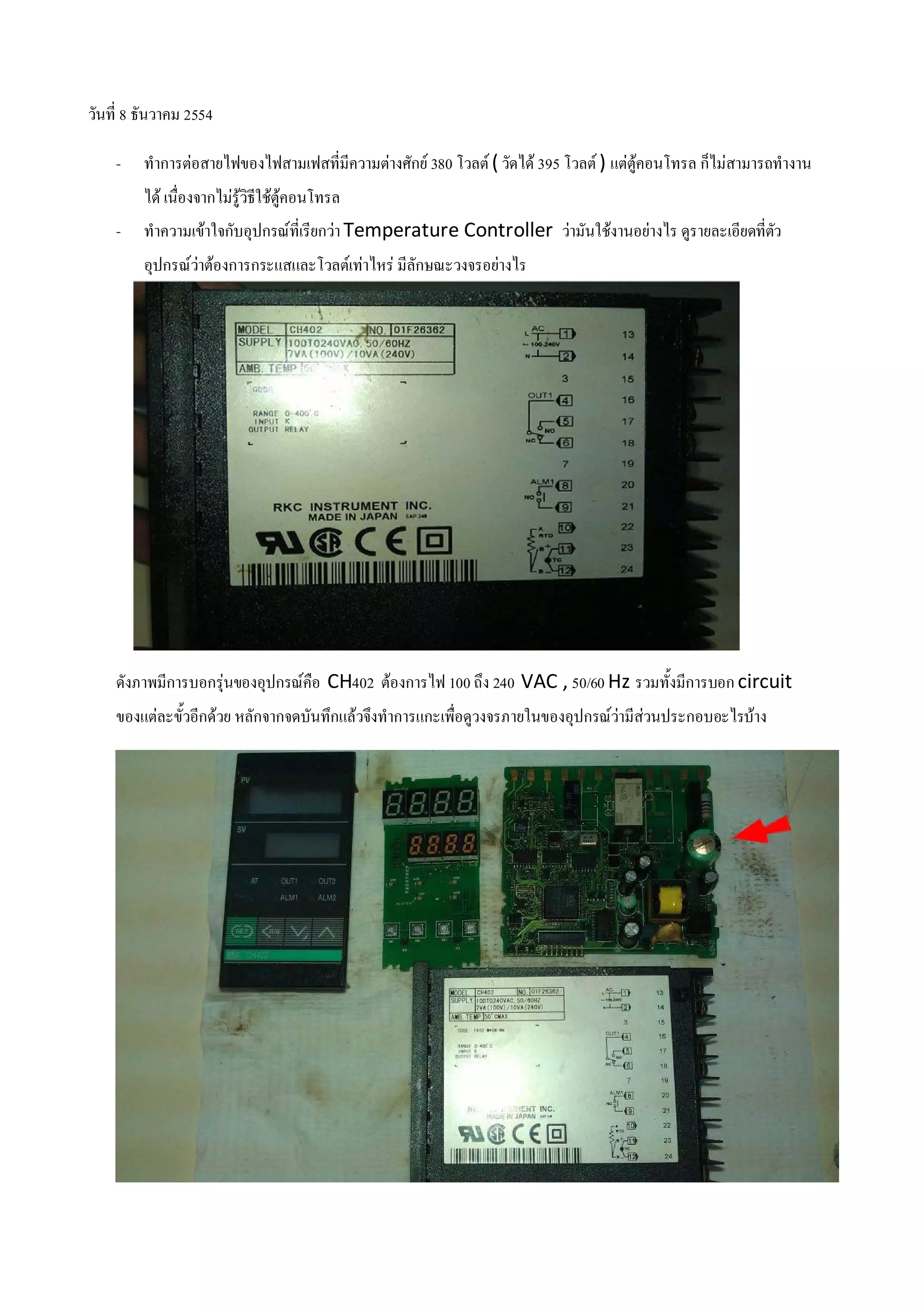

- ทําความเขาใจกับอุปกรณที่เรียกวา Temperature Controller วามันใชงานอยางไร ดูรายละเอียดที่ตว
ั
อุปกรณวาตองการกระแสและโวลตเทาไหร มีลักษณะวงจรอยางไร
ดังภาพมีการบอกรุนของอุปกรณคือ CH402 ตองการไฟ 100 ถึง 240 VAC , 50/60 Hz รวมทั้งมีการบอก circuit
ของแตละขั้วอีกดวย หลักจากจดบันทึกแลวจึงทําการแกะเพื่อดูวงจรภายในของอุปกรณวามีสวนประกอบอะไรบาง

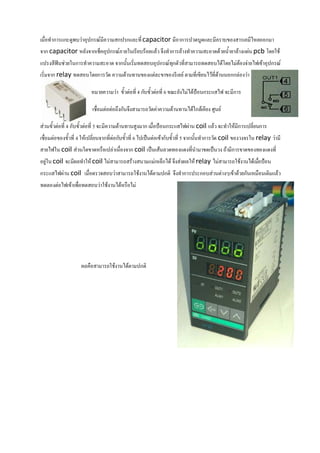

2. เมื่อทําการแกะดูพบวาอุปกรณมีความสกปรกและที่ capacitor มีอาการปวดบูดและมีคราบของสารเคมีไหลออกมา
จาก capacitor หลังจากเช็คอุปกรณภายในเรียบรอยแลว จึงทําการลางทําความสะอาดดวยน้ํายาลางแผน pcb โดยใช
แปรงสีฟนชวยในการทําความสะอาด จากนั้นเริ่มทดสอบอุปกรณทกตัวที่สามารถทดสอบไดโดยไมตองจายไฟเขาอุปกรณ
ุ
เริ่มจาก relay ทดสอบโดยการวัด ความตานทานของแตละขาของรีเลย ตามที่เขียนไวที่ดานนอกกลองวา
หมายความวา ขั้วตอที่ 4 กับขั้วตอที่ 6 ขณะยังไมไดปอนกระแสไฟ จะมีการ
เชื่อมตอตอถึงกันจึงสามารถวัดคาความตานทานไดใกลเคียง ศูนย
สวนขั้วตอที่ 4 กับขั้วตอที่ 5 จะมีความตานทานสูงมาก เมื่อปอนกระแสไฟผาน coil แลว จะทําใหมีการเปลี่ยนการ
เชื่อมตอของขั้วที่ 4 ใหเปลี่ยนจากที่ตอกับขั้วที่ 6 ไปเปนตอเขากับขั้วที่ 5 จากนั้นทําการวัด coil ของวงจรใน relay วามี
สายไฟใน coil สวนใดขาดหรือเปลาเนื่องจาก coil เปนเสนลวดทองแดงที่นํามาขดเปนวง ถามีการขาดของทองแดงที่
อยูใน coil จะมีผลทําให coil ไมสามารถสรางสนามแมเหล็กได จึงสงผลให relay ไมสามารถใชงานไดเมือปอน
่
กระแสไฟผาน coil เมื่อตรวจสอบวาสามารถใชงานไดตามปกติ จึงทําการประกอบสวนตางๆเขาดวยกันเหมือนเดิมแลว
ทดลองตอไฟเขาเพื่อทดสอบวาใชงานไดหรือไม
ผลคือสามารถใชงานไดตามปกติ

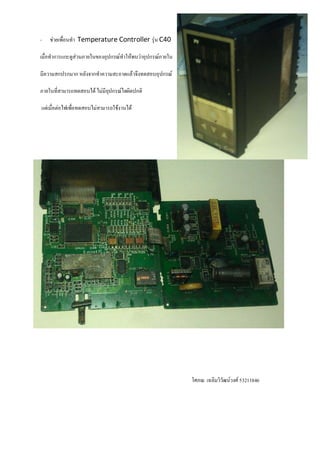

3. - ชวยเพื่อนทํา Temperature Controller รุน C40
เมื่อทําการแกะดูสวนภายในของอุปกรณทําใหพบวาอุปกรณภายใน
มีความสกปรกมาก หลังจากทําความสะอาดแลวจึงทดสอบอุปกรณ
ภายในที่สามารถทดสอบได ไมมีอปกรณใดผิดปกติ
ุ
แตเมื่อตอไฟเพื่อทดสอบไมสามารถใชงานได
โศภณ เฉลิมวิวัฒนวงศ 53211846
