1. Операционные системы,
среды и оболочки
Особенности операционных систем
семейства Windows

2. История ОС Windows
 Предшественником ОС Windows является одноименная
операционная оболочка, появившаяся как надстройка над
ОС DOS.
 Наиболее популярной оболочкой стала Windows 3.11 for
Workgroup, где были реализованы многозадачность,
графический интерфейс, поддержка одноранговой сети.
 Полноценная операционная система MS Windows
появилась в 1995 г., как однопользовательская 32-
разрядная операционная система, поддерживающая
вытесняющую многозадачность, работу в сети,
использование длинных имен и ряд других новых и удобных
функций.
 Развитием линии явились операционные системы
Windows’98, Windows ME.

3. История ОС Windows
 Другая линейка ОС корпорации Microsoft была
связана с развитием операционной системы OS/2.
Сетевая оболочка LAN Manager послужила
основой для создания ОС Windows NT.
 В Windows NT реализован ряд важных решений:
возможность организации двухуровневой сети,
использование данной ОС для организации
файлового сервера, сервера приложений,
поддержка различных сетевых протоколов и
сервисов, поддержка более надежной файловой
системы NTFS.
 Windows NT 4.0 явилась настоящей сетевой ОС.

4. Особенности Windows 2000
 ОС Windows 2000 поддерживает службу
каталогов Active Directory и на ее основе службу
безопасности Public Key Infrastructure (PKI) и
протокол Kerberos, терминальные службы,
службы IIS.
 Система поддерживает до 4 Гб оперативной
памяти и многопроцессорную симметричную
обработку (SMP) – Windows 2000 Prof (до 2
процессоров), Windows 2000 Server SE (до 4
процессоров), Windows 2000 Sever AE (до 8
процессоров).

5. Особенности Windows 2000
 Windows 2000 рассчитана на рабочие станции и серверы;
 Отказоустойчива;
 Защищенная ОС;
 Содержит богатый набор утилит для администрирования
локального компьютера и сети;
 Ядро ОС написано на C и C++, что обеспечивает
переносимость ОС;
 Поддержка Unicode, что обеспечивает поддержку
различных языков;
 Высокоэффективная подсистему управления памятью;
 Поддержка структурной обработки исключений (SEH), что
облегчает восстановление после сбоев;
 Поддержка динамически подключаемых библиотек (DLL);
 Поддержка многопоточной и многопроцессорной обработки;
 Поддержка файловых систем NTFS, FAT, FAT32.

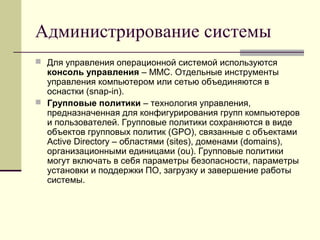

6. Администрирование системы
 Для управления операционной системой используются
консоль управления – MMC. Отдельные инструменты
управления компьютером или сетью объединяются в
оснастки (snap-in).
 Групповые политики – технология управления,
предназначенная для конфигурирования групп компьютеров
и пользователей. Групповые политики сохраняются в виде
объектов групповых политик (GPO), связанные с объектами
Active Directory – областями (sites), доменами (domains),
организационными единицами (ou). Групповые политики
могут включать в себя параметры безопасности, параметры
установки и поддержки ПО, загрузку и завершение работы
системы.

7. Терминальные службы
 Терминальные службы позволяют
клиентам Windows выполнять приложения
на стороне сервера под управлением
Windows 2000.
 Со стороны клиентской машины работает
«тонкий клиент», требующий небольшой
объем оперативной памяти и дискового
пространства.
 С помощью терминальных служб
создается собственная сессия
пользователя независимая от остальных.

8. Взаимодействие с другими ОС
 Средства сетевого взаимодействия Windows 2000
позволяют:
 Взаимодействовать с компьютерами UNIX и
NetWare используя TCP/IP протокол;
 Предоставлять компьютерам на базе UNIX,
NetWare, Macintosh службы доступа к файлам и
принтерам;
 Использовать программное обеспечение открытого
программного интерфейса подключения к базам
данных (ODBC), службы очередей сообщений,
объектной модели компонентов системы (COM+),
позволяет новым приложениям взаимодействовать
с существующими данными и ПО.

9. Сетевая и системная безопасность
 Windows 2000 Server включает в себя средства,
обеспечивающие полную поддержку протокола
безопасности Kerberos 5, что позволяет
обеспечить доступ к ресурсам предприятия,
используя однократную регистрацию в системе.
 Сервер сертификатов с открытым ключом на
основе X.509, интегрированный с Active Directory,
использующий аутентификацию с открытым
ключом;
 Поддержка защищенных смарт-карт для хранения
личных паролей;
 Поддержка протокола IPSec (Internet Protocol
Security).

10. Поддержка аппаратного
обеспечения
 В ОС Windows 2000 включена поддержка
большого количества оборудования:
принтеров, сканеров, модемов и др.
 Windows 2000 в полной мере
поддерживает технологию Plug and Play
(PnP);
 В операционной системе включена
поддержка динамически подгружаемых
драйверов.

11. Первоначальная настройка сети
 При настройке сетевых интерфейсов необходимо установить протокол
TCP/IP и выполнить конфигурирование системы

12. Управление службами
 Для управления службами можно использовать GUI интерфейс.

13. Команды обслуживания сети
 При работе с сетевым окружением
администратору необходимо иметь
инструменты управления и обслуживания
сети. Команды работы с сетью
разделяются на категории:
 Диагностика
 Устранение неполадок
 Конфигурирование

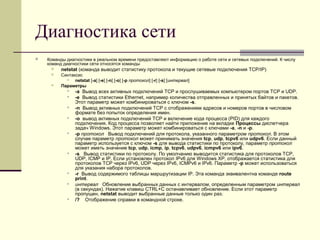

14. Диагностика сети
 Команды диагностики в реальном времени предоставляют информацию о работе сети и сетевых подключений. К числу
команд диагностики сети относятся команды
 netstat (команда выводит статистику протокола и текущие сетевые подключения TCP/IP)
 Синтаксис
 netstat [-a] [-e] [-n] [-o] [-p протокол] [-r] [-s] [интервал]
 Параметры
 -a Вывод всех активных подключений TCP и прослушиваемых компьютером портов TCP и UDP.
 -e Вывод статистики Ethernet, например количества отправленных и принятых байтов и пакетов.
Этот параметр может комбинироваться с ключом -s.
 -n Вывод активных подключений TCP с отображением адресов и номеров портов в числовом
формате без попыток определения имен.
 -o вывод активных подключений TCP и включение кода процесса (PID) для каждого
подключения. Код процесса позволяет найти приложение на вкладке Процессы диспетчера
задач Windows. Этот параметр может комбинироваться с ключами -a, -n и -p.
 -p протокол Вывод подключений для протокола, указанного параметром протокол. В этом
случае параметр протокол может принимать значения tcp, udp, tcpv6 или udpv6. Если данный
параметр используется с ключом -s для вывода статистики по протоколу, параметр протокол
может иметь значение tcp, udp, icmp, ip, tcpv6, udpv6, icmpv6 или ipv6.
 -s Вывод статистики по протоколу. По умолчанию выводится статистика для протоколов TCP,
UDP, ICMP и IP. Если установлен протокол IPv6 для Windows XP, отображается статистика для
протоколов TCP через IPv6, UDP через IPv6, ICMPv6 и IPv6. Параметр -p может использоваться
для указания набора протоколов.
 -r Вывод содержимого таблицы маршрутизации IP. Эта команда эквивалентна команде route
print.
 интервал Обновление выбранных данных с интервалом, определенным параметром интервал
(в секундах). Нажатие клавиш CTRL+C останавливает обновление. Если этот параметр
пропущен, netstat выводит выбранные данные только один раз.
 /? Отображение справки в командной строке.

15. Диагностика сети
 Команда netdiag позволяет выводить статистику и выполнять
диагностику сетевого интерфейса.
 Синтаксис: netdiag [/опции]
 Опции:
 /q - Quiet output (errors only)
 /v - Verbose output
 /l - Log output to NetDiag.log
 /debug - Even more verbose.
 /d:<DomainName> - Find a DC in the specified domain.
 /fix - fix trivial problems.
 /DcAccountEnum - Enumerate DC machine accounts.
 /test:<test name>
 /? вызов подсказки
 netdiag /test:server выводит статистику и запускает диагностику
сетевой карты

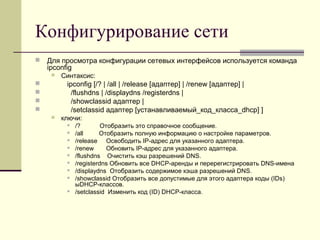

16. Конфигурирование сети
 Для просмотра конфигурации сетевых интерфейсов используется команда
ipconfig
 Синтаксис:
 ipconfig [/? | /all | /release [адаптер] | /renew [адаптер] |
 /flushdns | /displaydns /registerdns |
 /showclassid адаптер |
 /setclassid адаптер [устанавливаемый_код_класса_dhcp] ]
 ключи:
 /? Отобразить это справочное сообщение.
 /all Отобразить полную информацию о настройке параметров.
 /release Освободить IP-адрес для указанного адаптера.
 /renew Обновить IP-адрес для указанного адаптера.
 /flushdns Очистить кэш разрешений DNS.
 /registerdns Обновить все DHCP-аренды и перерегистрировать DNS-имена
 /displaydns Отобразить содержимое кэша разрешений DNS.
 /showclassid Отобразить все допустимые для этого адаптера коды (IDs)
ыDHCP-классов.
 /setclassid Изменить код (ID) DHCP-класса.

17. Конфигурирование сети
 Для конфигурирования сети может быть использована команда route. Данная команда
управляет таблицами маршрутов.
 ROUTE [-f] [-p] [команда [узел] [MASK маска] [шлюз] [METRIC метрика] [IF-интерфейс]
 -f Очистка таблиц маршрутов от записей для всех шлюзов. При указании одной из
команд, таблицы очищаются до выполнения команды.
 -p При использовании с командой ADD задает сохранение маршрута при
перезагрузке системы. По умолчанию маршруты не сохраняются при перезагрузке.
Игнорируется для остальных команд изменяющих соответствующие постоянные
маршруты.
 команда:
 PRINT Печать маршрута
 ADD Добавление маршрута
 DELETE Удаление маршрута
 CHANGE Изменение существующего маршрута
 узел Адресуемый узел.
 MASK Если вводится ключевое слово MASK, то следующий параметр
интерпретируется как параметр "маска".
 маска Значение маски подсети, связываемое с записью для данного маршрута.
Если этот параметр не задан, по умолчанию подразумевается 255.255.255.255.
 шлюз Шлюз.
 METRIC Определение параметра метрика/цена для адресуемого узла.

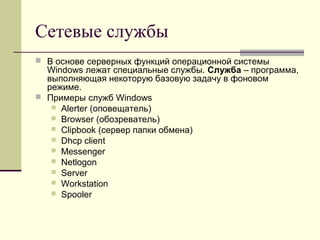

18. Сетевые службы
 В основе серверных функций операционной системы
Windows лежат специальные службы. Служба – программа,
выполняющая некоторую базовую задачу в фоновом
режиме.
 Примеры служб Windows
 Alerter (оповещатель)
 Browser (обозреватель)
 Clipbook (сервер папки обмена)
 Dhcp client
 Messenger
 Netlogon
 Server
 Workstation
 Spooler

19. Сетевые службы
 Служба Workstation позволяет организовать доступ
компьютеров к информации и данным, расположенным на
других компьютерах сети.
 Возможности службы workstation могут быть настроены с
помощью команды net config workstation
 net config workstation /charwait:<sec> - задает время,
которое должно пройти прежде, чем будет превышен лимит
времени для устройства и оно не будет больше
признаваться сетью.

20. Сетевые службы
 Служба Server другим системам, подключенным к сети, получать
доступ к данным компьютера. Серверные платформы запускают
данную службу автоматически, для операционных систем Windows
2000/XP Professional служба запускается, если установлена служба
File and Printer Sharing.
 Конфигурирование службы выполняется с помощью команды net
config server:
 Net config server /autodisconnect:<min> - задает количество
времени, в течение которого соединение может не
использоваться, прежде чем прекратить текущий сеанс (по
умолчанию 15 мин)
 Net config server /hidden:yes|no – удаляет имя системы из списка
сервера
 Net config server /srvcomment:”text” – выводит текстовое сообщение
или описание с именем компьютера

21. Мониторинг служб
 Для мониторинга служб Workstation и Server используются
команды:
 Net statistics workstation – выводит статистику соединений, работы в сети и
сеансов для службы со времени ее последнего запуска
 Net statistics server – выводит статистику сеансов, нарушения безопасности
и информацию о доступе к устройствам сервера со времени ее последнего
запуска
 Net session – используется для определения соединений с текущим
сервером, а также управления соединениями
 Net session – отображает все текущие подключения к серверу
 Net session <компьютер> /delete – завершает подключения между
сервером и указанным компьютером
 Net file – показывает список открытых файлов на сервере. Для
принудительного закрытия файла используется команда
 Net file <code file>close

22. Просмотр сетевых компонентов
 Для просмотра содержимого в сети используется команда
net view. Используя службу workstation данная команда
обращается к главному браузеру сети и просматривает
хранящийся на нем список компьютеров.
 Net view – выводит список компьютеров, содержащих
общие ресурсы
 Net view /domain:<domain> - выводит список входящих
в домен систем
 Net view <компьютер> - выводит список общих
ресурсов компьютера

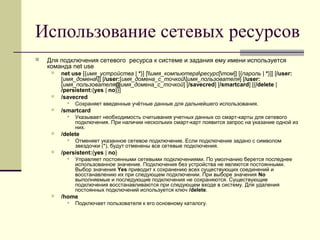

23. Использование сетевых ресурсов
 Для подключения сетевого ресурса к системе и задания ему имени используется
команда net use
 net use [{имя_устройства | *}] [имя_компьютераресурс[том]] [{пароль | *}]] [/user:
[имя_домена]] [/user:[имя_домена_с_точкой]имя_пользователя] [/user:
[имя_пользователя@имя_домена_с_точкой] [/savecred] [/smartcard] [{/delete |
/persistent:{yes | no}}]
 /savecred
 Сохраняет введенные учётные данные для дальнейшего использования.
 /smartcard
 Указывает необходимость считывания учетных данных со смарт-карты для сетевого
подключения. При наличии нескольких смарт-карт появится запрос на указание одной из
них.
 /delete
 Отменяет указанное сетевое подключение. Если подключение задано с символом
звездочки (*), будут отменены все сетевые подключения.
 /persistent:{yes | no}
 Управляет постоянными сетевыми подключениями. По умолчанию берется последнее
использованное значение. Подключения без устройства не являются постоянными.
Выбор значения Yes приводит к сохранению всех существующих соединений и
восстанавлению их при следующем подключении. При выборе значения No
выполняемые и последующие подключения не сохраняются. Существующие
подключения восстанавливаются при следующем входе в систему. Для удаления
постоянных подключений используется ключ /delete.
 /home
 Подключает пользователя к его основному каталогу.

24. Службы каталогов
 Основная цель объединения компьютеров в вычислительную сеть
– обеспечение совместного использования ресурсов.
 Одна из основных решаемых задач – реализация оптимального
метода организации общих ресурсов.
 В крупной организации речь идет о множестве ресурсов и
множестве потребителей данных ресурсов. Для эффективного
управления такими списками применяются разные методы. Один
из методов – развертывание службы каталогов.
 Служба каталогов – сетевая служба позволяющая пользователям
получить доступ к ресурсу без знания точного месторасположения
ресурса.
 При использовании службы каталогов вся информация об
объектах сети объединяется в каталог (directory).
 Внутри каталога объекты организуются в соответствии с
физической или логической структурой сети.

25. Службы каталогов
 Службы каталогов решают следующие задачи:
 Управление сетевыми ресурсами. Служба каталогов
облегчает пользователям поиск необходимых ресурсов,
скрывая подробности реализации механизма поиска.
 Управление пользователями. Каждый пользователь в
сети идентифицируется набором реквизитов. Это
позволяет осуществлять управление доступом к
сетевым ресурсам.
 Управление приложениями. В крупных
вычислительных сетях возникает задача
централизованного управления программным
обеспечением, включая развертывание новых
приложений и обновление существующих.
 Обеспечение функционирования сети. Использование
службы каталогов позволяет решить вопросы выделения
IP-адресов, других параметров сети.
 Сети Microsoft организуются с использованием службы
каталогов Active Directory.

26. Пространство имен X.500 и
протокол LDAP
 Пространство имен (в соответствии со стандартом X.500)
представляет собой иерархическую структуру имен, которая
идентифицирует уникальный путь к контейнеру службы
каталога.
 Это пространство имен определяется в числовой (точечной)
нотации или в строковой.
 В строковой нотации пользовательский объект
представляемый как:
 cn=Dmitry, cn=Users, dc=Rosnou, dc=ru
 Для удовлетворения требованию уникальности в
пространстве имен X.500 в домене Rosnou.ru в
контейнере Users может быть единственное имя Dmitry.

27. Протокол LDAP
 Протокол LDAP (облегченный протокол службы каталогов) является
протоколом доступа. В данном протоколе для именования объектов
используется система характерных имен (Distinguish Name),
предоставляющая информацию обо всех узлах дерева каталогов.
 Представление иерархии имен LDAP имеет вид:
 LDAP: // cn=Dmitry, cn=Users, ou=faculty, dc=Rosnou, dc=ru
 При записи характерного имени используются специальные ключевые
слова:
 DC – составная часть доменного имени;
 OU – организационная единица;
 CN – общее имя.
 Имя, идентифицирующее сам объект, согласно терминологии LDAP,
выступает в качестве относительного характерного имени. Относительное
имя может быть не уникальным в рамках всего дерево, но должно быть
уникальным в пределах контейнера.
 Каноническое имя подобно характерному имени, за исключением того, что
опускаются сокращения, обозначающие тип контейнера:
 Rosnou.ru/faculty/Users/Dmitry

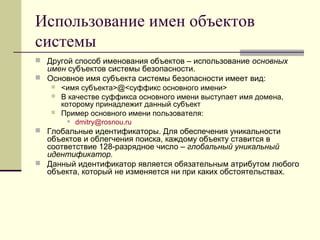

28. Использование имен объектов
системы
 Другой способ именования объектов – использование основных
имен субъектов системы безопасности.
 Основное имя субъекта системы безопасности имеет вид:
 <имя субъекта>@<суффикс основного имени>
 В качестве суффикса основного имени выступает имя домена,
которому принадлежит данный субъект
 Пример основного имени пользователя:
 dmitry@rosnou.ru
 Глобальные идентификаторы. Для обеспечения уникальности
объектов и облегчения поиска, каждому объекту ставится в
соответствие 128-разрядное число – глобальный уникальный
идентификатор.
 Данный идентификатор является обязательным атрибутом любого
объекта, который не изменяется ни при каких обстоятельствах.

29. Доменная модель службы каталогов
 В рамках каталога Active Directory одним из основных понятий
является понятие домена – совокупность компьютеров,
характеризующихся наличием общей базы учетных записей
пользователей и единой политики безопасности.
 Использование доменов позволяет разделить пространство имен
на несколько фрагментов. Каждый объект может принадлежать
только одному домену.
 Цели создания доменов:
 Разграничение административных полномочий.
 Создание единой политики безопасности.
 Разделение доменного контекста имен.
 Центральным компонентом домена выступают серверы, хранящие
фрагменты каталогов. Такие серверы называются контроллерами
домена.

30. Иерархия доменов
 Windows позволяет
организовать разные типа
иерархии доменов.
 Отношение между
доменами по схеме
«родитель-потомок». Имя
дочернего домена
включает в себя имя
родительского домена.
 Отношения, включающие
несколько связанных
деревьев – лес доменов
(forest).
rosnou.ru
office.rosnou.ru stud.rosnou.ru
Дерево доменов
rosnou.ru
office.rosnou.ru
rnu.ua
kiev.rnu.ua
Лес доменов

31. Доверительные отношения
 Для объединения объектов, хранящихся в разных
доменов должны существовать определенные
связи – доверительные отношения.
 Механизм установленных доверительных
отношений позволяет организовать процесс
аутентификации объектов и субъектов системы.
 Выделяют два типа доверительных отношений:
 Односторонние доверительные отношения
 Двусторонние доверительные отношения

32. Контроллеры домена
 Контроллеры домена в доменах Windows отвечают за аутентификацию
пользователей и содержат фрагмент каталога.
 Некоторые операции могут выполняться только одним контроллером. Эти
операции называются операции с одним исполнителем (flexible single-
master operations – FSMO).
 Контроллеры доменов могут выполнять специализированные роли:
 Роли, требующие уникальности в пределах всего леса доменов:
 Исполнитель роли владельца доменных имен
 Исполнитель роли владельца схемы
 Роли, требующие уникальности в пределах домена:
 Исполнитель роли владельца идентификаторов
 Исполнитель роли эмулятора основного контроллера домена
 Исполнитель роли владельца инфраструктуры каталога.
 По умолчанию все данные роли возлагаются на первый контроллер
домена, установленный в лесе.
 Процесс принудительной передачи функций специализированной роли
другому контроллеру называется захватом роли.

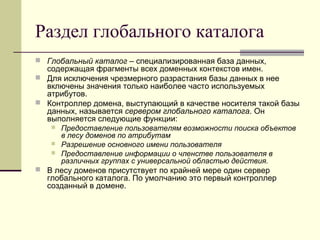

33. Раздел глобального каталога
 Глобальный каталог – специализированная база данных,
содержащая фрагменты всех доменных контекстов имен.
 Для исключения чрезмерного разрастания базы данных в нее
включены значения только наиболее часто используемых
атрибутов.
 Контроллер домена, выступающий в качестве носителя такой базы
данных, называется сервером глобального каталога. Он
выполняется следующие функции:
 Предоставление пользователям возможности поиска объектов
в лесу доменов по атрибутам
 Разрешение основного имени пользователя
 Предоставление информации о членстве пользователя в
различных группах с универсальной областью действия.
 В лесу доменов присутствует по крайней мере один сервер
глобального каталога. По умолчанию это первый контроллер
созданный в домене.

34. Другие разделы
 Раздел конфигурации – используется для размещения сведений
о структуре системы: список всех доменов и деревьев леса,
перечень существующих контроллеров домена и серверов
глобального каталога.
 Доменный раздел – используется для размещения объектов,
являющихся непосредственно частью домена. Здесь хранятся
объекты, ассоциированные с пользователями, компьютерами,
общими ресурсами. Данный раздел передается в рамках домена.
 Разделы приложений – могут быть созданы для различных
сетевых приложений. Разделы могут быть созданы
администратором вручную или самими приложениями при помощи
интерфейса программирования ADSI (Active Directory Service
Interfaces). Создание таких разделов позволяет обращаться к
приложениям используя общий подход доменных имен.

35. Организационные единицы
 В структуре службы каталога можно использовать
специальные объекты контейнерного типа, позволяющие
группировать объекты. Такими объектами являются
организационные единицы, позволяющие объединять
объекты в логическую структуру. Используются для
упрощения управления входящими в них объектами.
 Иерархия организационных единиц образуется только в
пределах домена. Организационные единицы
принадлежащие разным доменам леса не связаны друг
сдругом.

36. Физическая структура каталога.
Репликация данных.
 Корпоративная сеть – совокупность подсетей, соединенных между
собой линиями связи.
 Под узлом (site) в сетях Windows понимается совокупность
подсетей объединенных высокоскоростными линиями связи.
 В структуре каталога существует специальный класс объектов,
описывающий связи между узлами, - соединение узлов.
 Каждое соединение как объект каталога имеет следующие
атрибуты:
 Стоимость соединения
 Расписание доступности соединения
 Интервал репликации
 Транспорт репликации
 В качестве транспорта используются протоколы RPC и SMTP

37. Репликация внутри узла
 При репликации баз данных
каталога внутри узла
осуществляется
автоматически. В процессе
репликации используется
кольцевая топология
(двунаправленное кольцо).
 В процессе репликации
применяется протокол RPC.
Используется синхронное
взаимодействие –
принимающий партнер,
отправляя запрос, ожидает
ответа от передающего
партнера.

38. Репликации между узлами
 Одной из причин объединения подсетей в узлы – необходимость управления
процессом репликации между контроллерами домена на медленных линиях связи.
 В процессе репликации между узлами передается только информация об изменениях
в схеме и данных конфигурации. Для серверов глобального каталога – данные о
подмножестве объектов всех доменов, образующих лес.
 При передаче используются два протоколы: RPC и SMTP – для асинхронного
взаимодействия.
 При репликации между узлами существенную роль играют мостовые серверы.

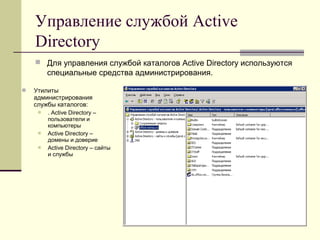

39. Управление службой Active
Directory
 Для управления службой каталогов Active Directory используются
специальные средства администрирования.
 Утилиты
администрирования
службы каталогов:
 . Active Directory –
пользователи и
компьютеры
 Active Directory –
домены и доверие
 Active Directory – сайты
и службы
