1. ТЕМА УРОКА:ТЕМА УРОКА:
Изучение готовых алгоритмов.
Составление алгоритмов.
ТЕМА УРОКА:ТЕМА УРОКА:
Изучение готовых алгоритмов.
Составление алгоритмов.

2. Учебная задача:
– познакомиться с готовыми
алгоритмами;
– научиться составлять алгоритмы.

3. ToPoint (x,y) Переместить перо исполнителя Чертежник в
точку (x,y)
PenUp Поднять перо исполнителя Чертежник
PenDown Опустить перо исполнителя Чертежник
Ответы:

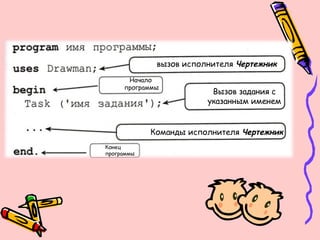

4. вызов исполнителя Чертежник
Начало
программы
Вызов задания с
указанным именем
Команды исполнителя Чертежник
Конец
программы

5. Пример: Написать алгоритм получения
изображения, показанного на рисунке, с
помощью исполнителя Чертежник

6. •Составить поле для исполнителя
Чертежник размером 10х9.
•Сместиться в точку (2,5).
•Опустить перо.
•Изобразить каркас дома, двигаясь в
направлении, показанном стрелками (через
точки 1-2-3-4-5-6-7).
•Поднять перо.
•Сместиться в точку (3,4).
•Опустить перо и получить изображение
окна.
•Поднять перо.
•Сместиться в точку (6,1).
•Опустить перо и получить изображение
двери.
•Поднять перо и перейти в начало
координат.
• program dom;
uses Drawman;
begin
Field (10,9);
• ToPoint (2,5);
• PenDown;
• ToPoint (8,5); ToPoint (8,1);
ToPoint (2,1); ToPoint (2,5);
ToPoint (5,7); ToPoint (8,5);
• PenUp;
• ToPoint (3,4);
• PenDown;
ToPoint (5,4); ToPoint (5,3);
ToPoint (3,3); ToPoint (3,4);
• PenUp;
• ToPoint (6,1);
• PenDown;
ToPoint (6,3); ToPoint (7,3);
ToPoint (7,1);
• PenUp;
ToPoint (0,0);
end.

7. Введите программу в
компьютер с
использованием системы
программирования Pascal
ABC.

8. Физкультурная минутка.

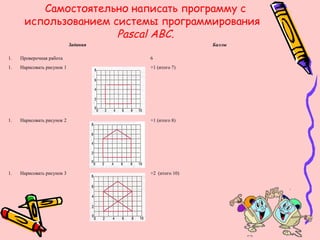

9. Самостоятельно написать программу с
использованием системы программирования
Pascal ABC.
Задания Баллы
1. Проверочная работа 6
1. Нарисовать рисунок 1 +1 (итого 7)
1. Нарисовать рисунок 2 +1 (итого 8)
1. Нарисовать рисунок 3 +2 (итого 10)

10. Домашнее задание:Домашнее задание:
Составить алгоритм получения
изображения на русском языке.
(стр.111,задание 3, рисунок б)

11. ВСЕМ СПАСИБОВСЕМ СПАСИБО
ЗА УРОКЗА УРОК
ВСЕМ СПАСИБОВСЕМ СПАСИБО
ЗА УРОКЗА УРОК
ДО СВИДАНИЯДО СВИДАНИЯ
