4B集团提供高质量的锻造链条和链轮，专为极端应用环境设计，具有优秀的耐磨性和抗冲击性。其创新的bolt 'n' go系统简化了链条和刮板的组装过程，确保安装安全和方便。4B还提供定制解决方案与工程设计服务，满足客户的具体需求。

1. www.go4b.com
4B GROUP
锻造链条与链轮
适用于最严苛的应用环境
锻造链条与链销
Bolt ‘n’ Go 链条与刮板系统
链轮
托轮
配件
Braime_Chains_UK_(13-1-15)_SCH_Braime brochure V2 08/03/16 7:15 PM Page 2

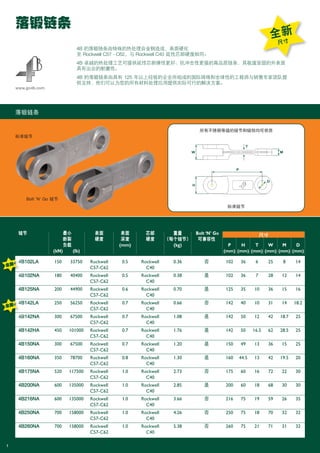

2. 1
落锻链条
4B 的落锻链条由特殊的热处理合金钢造成，表面硬化
至 Rockwell C57 - C62，与 Rockwell C40 延性芯部硬度相同。
4B 卓越的热处理工艺可提供延性芯部弹性更好、抗冲击性更强的高品质链条，其极度坚固的外表面
具有出众的耐磨性。
4B 的落锻链条由具有 125 年以上经验的企业所组成的国际网络和全球性的工程师与销售专家团队提
供支持，他们可以为您的所有材料处理应用提供实际可行的解决方案。
www.go4b.com
链节 最小 表面 表面 芯部 重量 Bolt ‘N’ Go
断裂 硬度 深度 硬度 （每个链节） 可兼容性
负载 (mm) (kg) P H T W M D
(kN) (lb) (mm) (mm) (mm) (mm) (mm) (mm)
4B102LA 150 33750 Rockwell 0.5 Rockwell 0.36 否 102 36 6 25 8 14
C57-C62 C40
4B102NA 180 40400 Rockwell 0.5 Rockwell 0.38 是 102 36 7 28 12 14
C57-C62 C40
4B125NA 200 44900 Rockwell 0.6 Rockwell 0.70 是 125 35 10 36 15 16
C57-C62 C40
4B142LA 250 56250 Rockwell 0.7 Rockwell 0.66 否 142 40 10 31 14 18.2
C57-C62 C40
4B142NA 300 67500 Rockwell 0.7 Rockwell 1.08 是 142 50 12 42 18.7 25
C57-C62 C40
4B142HA 450 101000 Rockwell 0.7 Rockwell 1.76 是 142 50 16.5 62 28.5 25
C57-C62 C40
4B150NA 300 67500 Rockwell 0.7 Rockwell 1.20 是 150 49 13 36 15 25
C57-C62 C40
4B160NA 350 78700 Rockwell 0.8 Rockwell 1.30 是 160 44.5 13 42 19.5 20
C57-C62 C40
4B175NA 520 117500 Rockwell 1.0 Rockwell 2.73 否 175 60 16 72 22 30
C57-C62 C40
4B200NA 600 135000 Rockwell 1.0 Rockwell 2.85 是 200 60 18 68 30 30
C57-C62 C40
4B216NA 600 135000 Rockwell 1.0 Rockwell 3.66 否 216 75 19 59 26 35
C57-C62 C40
4B250NA 700 158000 Rockwell 1.0 Rockwell 4.26 否 250 75 18 70 32 32
C57-C62 C40
4B260NA 700 158000 Rockwell 1.0 Rockwell 5.38 否 260 75 21 71 31 32
C57-C62 C40
尺寸
所有不锈钢等级的链节和链销均可供货
标准链节
标准链节
落锻链条
Bolt ‘N’ Go 链节
全新
尺寸
全新
全新
Braime_Chains_UK_(13-1-15)_SCH_Braime brochure V2 08/03/16 7:15 PM Page 3

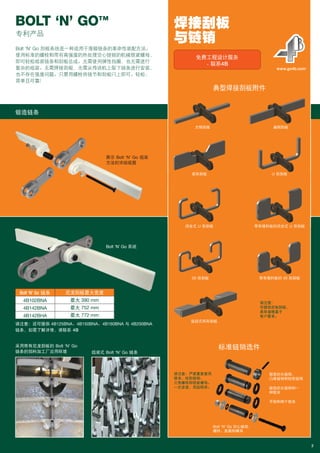

3. BOLT ‘N’ GO™
2
Bolt ‘N’ Go 刮板系统是一种适用于落锻链条的革命性装配方法。
使用标准的螺栓和带有高强度的热处理空心链销的机械锁紧螺母，
即可轻松组装链条和刮板总成。无需使用弹性挡圈，也无需进行
复杂的组装。无需焊接刮板，无需从传送机上取下链条进行安装，
也不存在强度问题。只需用螺栓将链节和刮板闩上即可。轻松、
简单且可靠！
Bolt ‘N’ Go 系统
锻造链条
典型焊接刮板附件
标准链销选件
方钢刮板 扁钢刮板
桨形刮板 U 形刮板
闭合式 U 形刮板 带有填料板的闭合式 U 形刮板
00 形刮板 带有填料板的 00 形刮板
请注意：
可提供定制刮板，
具体规格基于
客户要求。
请注意：严禁重复使用
钳夹、柱形链销、
六角螺栓和锁紧螺母。
一次安装，用后即弃。
返回式杯形刮板
Bolt ‘N’ Go 空心链销、
螺栓、垫圈和螺母
锻造封头链销、
凸缘链销和柱形链销
锻造封头链销和一
种钳夹
平销和两个钳夹
焊接刮板
与链销
www.go4b.com
免费工程设计服务
- 联系4B
展示 Bolt ‘N’ Go 组装
方法的详细视图
采用带有尼龙刮板的 Bolt ‘N’ Go
链条的饲料加工厂应用环境 组装式 Bolt ‘N’ Go 链条
请注意：还可提供 4B125BNA、4B150BNA、4B160BNA 与 4B200BNA
链条，如需了解详情，请联系 4B
专利产品
尼龙刮板最大宽度
最大 390 mm
最大 752 mm
最大 772 mm
Bolt ‘N’ Go 链条
4B102BNA
4B142BNA
4B142BHA
Braime_Chains_UK_(13-1-15)_SCH_Braime brochure V2 08/03/16 7:16 PM Page 4

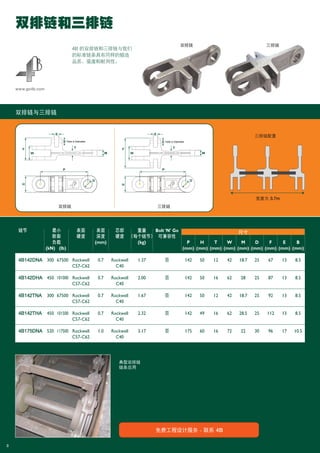

4. 3
双排链和三排链
www.go4b.com
免费工程设计服务 - 联系 4B
4B 的双排链和三排链与我们
的标准链条具有同样的锻造
品质、强度和耐用性。
双排链
宽度为 3.7m
三排链配置
链节 最小 表面 表面 芯部 重量 Bolt ‘N’ Go
断裂 硬度 深度 硬度 （每个链节） 可兼容性
负载 (mm) (kg) P H T W M D F E B
(kN) (lb) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
4B142DNA 300 67500 Rockwell 0.7 Rockwell 1.37 否 142 50 12 42 18.7 25 67 13 8.5
C57-C62 C40
4B142DHA 450 101000 Rockwell 0.7 Rockwell 2.00 否 142 50 16 62 28 25 87 13 8.5
C57-C62 C40
4B142TNA 300 67500 Rockwell 0.7 Rockwell 1.67 否 142 50 12 42 18.7 25 92 13 8.5
C57-C62 C40
4B142THA 450 101500 Rockwell 0.7 Rockwell 2.32 否 142 49 16 62 28.5 25 112 13 8.5
C57-C62 C40
4B175DNA 520 117500 Rockwell 1.0 Rockwell 3.17 否 175 60 16 72 22 30 96 17 10.5
C57-C62 C40
尺寸
双排链与三排链
三排链
双排链 三排链
典型双排链
链条应用
Braime_Chains_UK_(13-1-15)_SCH_Braime brochure V2 08/03/16 7:17 PM Page 5

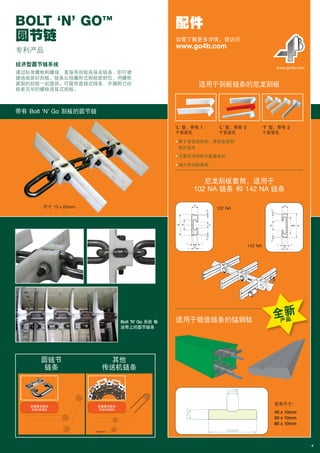

5. 经济型圆节链系统
通过标准螺栓和螺母，直接将刮板连接至链条，即可便
捷地组装好刮板。链条以线圈形式和组装到位、用螺栓
紧固的刮板一起提供。可提供盘绕式链条，并随附已经
组装完毕的螺栓连接式刮板。
BOLT ‘N’ GO™
圆节链
4
配件
• 易于安装或拆卸，降低安装和
维护成本
• 无需在传送机中配备底衬
• 减少传送机噪音。
www.go4b.com
‘L’ 型，带有 1
个安装孔
102 NA
142 NA
‘L’ 型，带有 2
个安装孔
‘T’ 型，带有 2
个安装孔
适用于刮板链条的尼龙刮板
尼龙刮板套筒，适用于
102 NA 链条 和 142 NA 链条
适用于锻造链条的锰钢轨
如需了解更多详情，请访问
www.go4b.com
带有 Bolt ‘N’ Go 刮板的圆节链
尺寸 13 x 65mm
圆链节
链条
其他
传送机链条
Bolt ‘N’ Go 系统 输
送带上的圆节链条
根据要求提供
单独的数据表
根据要求提供
单独的数据表
全新
产品
专利产品
现有尺寸：
40 x 10mm
50 x 10mm
60 x 10mm
Braime_Chains_UK_(13-1-15)_SCH_Braime brochure V2 08/03/16 7:17 PM Page 6

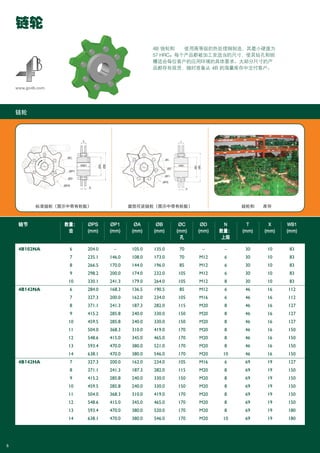

6. 5
链轮
www.go4b.com
链节 数量： ØPS ØP1 ØA ØB ØC ØD N T X WB1
齿 (mm) (mm) (mm) (mm) (mm) (mm) 数量： (mm) (mm) (mm)
孔 上限
4B102NA 6 204.0 – 105.0 135.0 70 – – 30 10 83
7 235.1 146.0 108.0 173.0 70 M12 6 30 10 83
8 266.5 170.0 144.0 196.0 85 M12 6 30 10 83
9 298.2 200.0 174.0 232.0 105 M12 6 30 10 83
10 330.1 241.3 179.0 264.0 105 M12 8 30 10 83
4B142NA 6 284.0 168.3 136.5 190.5 85 M12 6 46 16 112
7 327.3 200.0 162.0 234.0 105 M16 6 46 16 112
8 371.1 241.3 187.3 282.0 115 M20 8 46 16 127
9 415.2 285.8 240.0 330.0 150 M20 8 46 16 127
10 459.5 285.8 240.0 330.0 150 M20 8 46 16 127
11 504.0 368.3 310.0 419.0 170 M20 8 46 16 150
12 548.6 415.0 345.0 465.0 170 M20 8 46 16 150
13 593.4 470.0 380.0 521.0 170 M20 8 46 16 150
14 638.1 470.0 380.0 546.0 170 M20 10 46 16 150
4B142HA 7 327.3 200.0 162.0 234.0 105 M16 6 69 19 127
8 371.1 241.3 187.3 282.0 115 M20 8 69 19 150
9 415.2 285.8 240.0 330.0 150 M20 8 69 19 150
10 459.5 285.8 240.0 330.0 150 M20 8 69 19 150
11 504.0 368.3 310.0 419.0 170 M20 8 69 19 150
12 548.6 415.0 345.0 465.0 170 M20 8 69 19 150
13 593.4 470.0 380.0 520.0 170 M20 8 69 19 180
14 638.1 470.0 380.0 546.0 170 M20 10 69 19 180
链轮
磨损可逆链轮（图示中带有轮毂）标准链轮（图示中带有轮毂） 链轮和托轮库存
4B 链轮和托轮使用高等级的热处理钢制造，其最小硬度为
57 HRC。每个产品都被加工至适当的尺寸，使其钻孔和销
槽适合每位客户的应用环境的具体要求。大部分尺寸的产
品都存有现货，随时准备从 4B 的海量库存中交付客户。
Braime_Chains_UK_(13-1-15)_SCH_Braime brochure V2 08/03/16 7:17 PM Page 7

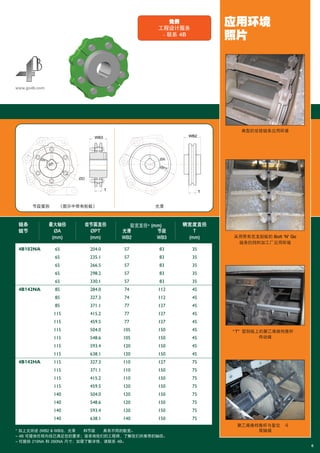

7. www.go4b.com
托轮
6
毂宽直径* (mm)
* 如上文所述 (WB2 & WB3)，光滑托轮和节段托轮具有不同的毂宽。
– 4B 可提供任何内径已满足您的要求；请咨询我们的工程师，了解我们所推荐的轴径。
– 可提供 216NA 和 260NA 尺寸；如需了解详情，请联系 4B。
链条 最大轴径 齿节圆直径 辋宽度直径
链节 ØA ØPT 光滑 节段 T
(mm) (mm) WB2 WB3 (mm)
65 204.0 57 83 35
65 235.1 57 83 35
65 266.5 57 83 35
65 298.2 57 83 35
65 330.1 57 83 35
85 284.0 74 112 45
85 327.3 74 112 45
85 371.1 77 127 45
115 415.2 77 127 45
115 459.5 77 127 45
115 504.0 105 150 45
115 548.6 105 150 45
115 593.4 120 150 45
115 638.1 120 150 45
115 327.3 110 127 75
115 371.1 110 150 75
115 415.2 110 150 75
115 459.5 120 150 75
140 504.0 120 150 75
140 548.6 120 150 75
140 593.4 120 150 75
140 638.1 140 150 75
4B102NA
4B142NA
4B142HA
聚乙烯换档推杆与复位畚斗–
尾轴端
“ T” 型刮板上的聚乙烯换档推杆–
传动端
采用带有尼龙刮板的 Bolt ‘N’ Go
链条的饲料加工厂应用环境
典型的双排链条应用环境
应用环境
照片
托轮
节段星形托轮（图示中带有轮毂） 光滑托轮
免费
工程设计服务
- 联系 4B
Braime_Chains_UK_(13-1-15)_SCH_Braime brochure V2 08/03/16 7:17 PM Page 8

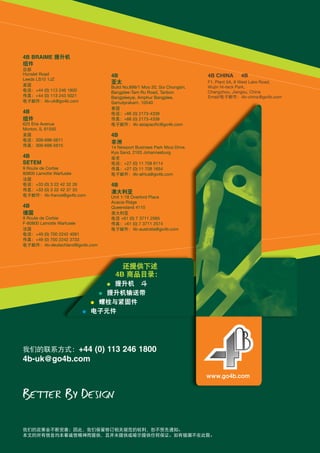

8. 4B BRAIME 提升机
组件
总部
Hunslet Road
Leeds LS10 1JZ
英国
电话：+44 (0) 113 246 1800
传真：+44 (0) 113 243 5021
电子邮件：4b-uk@go4b.com
4B
组件
625 Erie Avenue
Morton, IL 61550
美国
电话：309-698-5611
传真：309-698-5615
4B
SETEM
9 Route de Corbie
80800 Lamotte Warfusée
法国
电话：+33 (0) 3 22 42 32 26
传真：+33 (0) 3 22 42 37 33
电子邮件：4b-france@go4b.com
4B
德国
9 Route de Corbie
F-80800 Lamotte Warfusée
法国
电话：+49 (0) 700 2242 4091
传真：+49 (0) 700 2242 3733
电子邮件：4b-deutschland@go4b.com
4B
亚太
Build No.899/1 Moo 20, Soi Chongsiri,
Bangplee-Tam Ru Road, Tanbon
Bangpleeyai, Amphur Bangplee,
Samutprakarn, 10540
泰国
电话：+66 (0) 2173-4339
传真：+66 (0) 2173-4338
电子邮件：4b-asiapacific@go4b.com
4B
非洲
14 Newport Business Park Mica Drive,
Kya Sand, 2163 Johannesburg
南非
电话：+27 (0) 11 708 6114
传真：+27 (0) 11 708 1654
电子邮件：4b-africa@go4b.com
4B
澳大利亚
Unit 1-18 Overlord Place
Acacia Ridge
Queensland 4110
澳大利亚
电话 +61 (0) 7 3711 2565
传真：+61 (0) 7 3711 2574
电子邮件：4b-australia@go4b.com
我们的政策会不断完善；因此，我们保留修订相关规范的权利，恕不预先通知。
本文的所有信息均本着诚信精神而提供，且并未提供或暗示提供任何保证。如有错漏不在此限。
我们的联系方式：+44 (0) 113 246 1800
4b-uk@go4b.com
www.go4b.com
还提供下述
4B 商品目录：
l 提升机畚斗
l 提升机输送带
l 螺栓与紧固件
l 电子元件
