La phantom-z è un innovativo sistema di zanzariere a scorrimento laterale, con guida inferiore mobile a scomparsa, ideale per portafinestra. Disponibile in diverse configurazioni e accessori, offre un design che facilita l'accesso e la pulizia, rendendola adatta a famiglie e persone con disabilità. La versione plus consente un'apertura manuale della rete in qualsiasi punto, aumentando la versatilità d'uso.

1. 53
PHANTOM-Z 45/55
Phantom-Z PHANTOM-Z 45/55 DOPPIA
PHANTOM-Z 45/55 CON GANCIO
PHANTOM PLUS 45/55
PHANTOM PLUS DOPPIA 45/55
Zanzariera a scorrimento laterale
con guida inferiore a scomparsa
E’ un sistema di zanzariere a scorrimento laterale, ideale per portafinestra, unico
nel suo genere in Italia ed in Europa, caratterizzato da una guida inferiore mobile a
scomparsa.
Phantom-Z è dotata di una catena con un’estremità incernierata ad un supporto fisso
che si adagia sul lato inferiore del vano durante l’apertura della zanzariera e si ritrae
completamente durante il riavvolgimento della stessa.
E’ disponibile con cassonetto da 45/55 mm, con rete in fibra di vetro o a strisce.
Si può richiedere anche con accessori come la maniglia incassata (vedi pag. 167) ed il
paletto centrale prolungato (solo nella versione con doppio cassonetto).
La Phantom-Z è dotata anche di gancio di chiusura della zanzariera (opzionale):
un sistema ancora più semplice che permette l’apertura dell’anta con una leggera
pressione nel punto indicato dall’etichetta presente.
La guida a pavimento ha uno spessore ridotto di 3 mm che elimina qualsiasi ostacolo
per il passaggio rendendo agevole e sicura la vita in famiglia e quella dei portatori
di handicap.
Oltre alla tradizionale rete in fibra di vetro, si può richiedere l’inserimento di teli
oscuranti, filtranti e a strisce. I teli oscuranti e filtranti sono per uso interno e
vengono forniti senza bottoncini (opzionali, su richiesta in fase d’ordine).
TTO
P R O D O TO
A
BREVETT
Colori disponibili per i profili
RAL RAFFAELLO LEGNO
9010 9001 1013 8017 3003 NERO ROSSO GRIGIO BIANCO VERDE MARRONE ROVERE CILIEGIO NOCE MEDIO NOCE SCURO NOCE 5 NOCE 100
RAFFAELLO RAFFAELLO RAFFAELLO RAFFAELLO RAFFAELLO NATURAL NATURAL NATURAL NATURAL SCURO
LISCIO LISCIO LISCIO LISCIO LISCIO RUVIDO
6005 8014 TESTA DI ARGENTO BRONZO BRONZO VERDE GRIGIO MARRONE VERDE MARRONE NOCE 100 RENOLIT RENOLIT PINO 1 CILIEGIO CON CILIEGIO
MORO 9900 OSSIDATO SCURO RAFFAELLO RAFFAELLO RAFFAELLO RUVIDO RUVIDO RUVIDO CHIARO SCURO FIAMMA C/FIAMMA
VERNICIATO RUVIDO RUVIDO RUVIDO RUVIDO
W!
NE
7001 7012 7035 9010 TESTA DI RAME CILIEGIO NOCE 101 R CASTANO OLMO OLMO
OPACO MORO MV BUGNATO ATLANTICO C 378 R CHIARO SCURO
TINTE 2012 GRINZ GRINZ GRINZ

2. 54

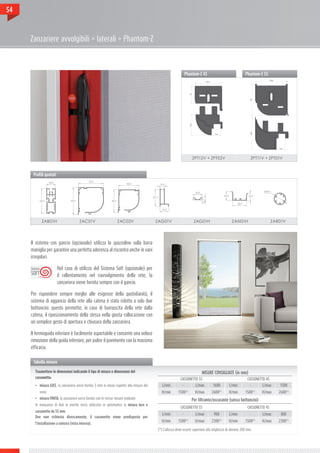

Zanzariere avvolgibili > laterali > Phantom-Z
Phantom-Z 45 Phantom-Z 55
ZPT12V + ZPT02V ZPT11V + ZPT01V
Profili quotati
20,0 55,0
45,0 10,0
ø26,0
20,0
20,0 16,0
37,7
55,0 59,5 50,0 5,4
30,9
19,0
zab01h zac01v zac02v zag01v zag01h zan01h zar01v
Il sistema con gancio (opzionale) utilizza lo spazzolino sulla barra
maniglia per garantire una perfetta aderenza al riscontro anche in vani
irregolari.
Nel caso di utilizzo del Sistema Soft (opzionale) per
il rallentamento nel riavvolgimento della rete, la
zanzariera viene fornita sempre con il gancio.
Per rispondere sempre meglio alle esigenze della quotidianità, il
sistema di aggancio della rete alla catena è stato ridotto a solo due
bottoncini: questo permette, in caso di fuoriuscita della rete dalla
catena, il riposizionamento della stessa nella giusta collocazione con
un semplice gesto di apertura e chiusura della zanzariera.
Il fermoguida inferiore è facilmente asportabile e consente una veloce
rimozione della guida inferiore, per pulire il pavimento con la massima
efficacia.
Tabella misure
Trasmettere le dimensioni indicando il tipo di misura e dimensioni del MISURE CONSIGLIATE (in mm)
cassonetto: CASSONETTO 55 CASSONETTO 45
• misura LUCE, la zanzariera verrà fornita 3 mm in meno rispetto alla misura del L/min - L/max 1600 L/min - L/max 1500
vano. H/min 1500(*) H/max 2600(*) H/min 1500(*) H/max 2600(*)
• misura FINITA, la zanzariera verrà fornita con le stesse misure ordinate. Per filtrante/oscurante (senza bottoncini)
In mancanza di dati in merito verrà utilizzata in automatico la misura luce e
CASSONETTO 55 CASSONETTO 45
cassonetto da 55 mm.
L/min - L/max 900 L/min - L/max 800
Ove non richiesto diversamente, il cassonetto viene predisposto per
H/min 1500(*) H/max 2300(*) H/min 1500(*) H/max 2300(*)
l’installazione a sinistra (vista interna).
(*) L’altezza deve essere superiore alla larghezza di almeno 200 mm.

3. 55
Zanzariere avvolgibili > laterali > Phantom-Z

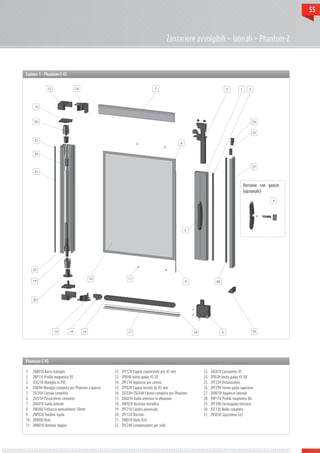

Esploso 1 - Phantom-Z 45
Versione con gancio
(opzionale)
Phantom-Z 45
1. ZAB01H Barra maniglia 12. ZPT12V Coppia copritestate per 45 mm 23. ZAC02V Cassonetto 45
2. ZNP11L Profilo magnetico D5 13. ZPI04H Invito guida 45 SX 24. ZPI03H Invito guida 45 DX
3. ZCA21H Maniglia in PVC 14. ZPF21H Aggancio per catena 25. ZPF22H Distanziatore
4. ZSI09H Maniglia completa per Phantom c/gancio 15. ZPT02V Coppia testate da 45 mm 26. ZPF29H Fermo guida superiore
5. ZSC05H Corsoio completo 16. ZSC03H+ZSC04H Catena completa per Phantom 27. ZAN01H Aggancio laterale
6. ZSC01H Passacatena completo 17. ZAG01H Guida inferiore in alluminio 28. ZNP11X Profilo magnetico D6
7. ZAG01V Guida laterale 18. ZNP02H Nastrino metallico 29. ZPF30H Fermoguida inferiore
8. ZNF060 Fettuccia autosaldante 50mm 19. ZPT210 Calotta universale 30. ZSC130 Molla completa
9. ZNP020 Tondino rigido 20. ZPC12H Boccola 31. ZNS010 Spazzolino 5x5
10. ZRV000 Rete 21. ZAR01V Rullo D26
11. ZMB010 Bottone doppio 22. ZPC24H Compensatore per rullo

4. 56
Zanzariere avvolgibili > laterali > Phantom-Z

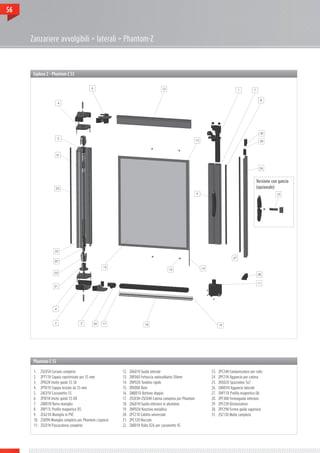

Esploso 2 - Phantom-Z 55
Versione con gancio
(opzionale)
Phantom-Z 55
1. ZSC05H Corsoio completo 12. ZAG01V Guida laterale 23. ZPC24H Compensatore per rullo
2. ZPT11V Coppia copritestate per 55 mm 13. ZNF060 Fettuccia autosaldante 50mm 24. ZPF21H Aggancio per catena
3. ZPI02H Invito guida 55 SX 14. ZNP020 Tondino rigido 25. ZNS020 Spazzolino 5x7
4. ZPT01V Coppia testate da 55 mm 15. ZRV000 Rete 26. ZAN01H Aggancio laterale
5. ZAC01V Cassonetto 55 16. ZMB010 Bottone doppio 27. ZNP11X Profilo magnetico D6
6. ZPI01H Invito guida 55 DX 17. ZSC03H+ZSC04H Catena completa per Phantom 28. ZPF30H Fermoguida inferiore
7. ZAB01H Barra maniglia 18. ZAG01H Guida inferiore in alluminio 29. ZPF22H Distanziatore
8. ZNP11L Profilo magnetico D5 19. ZNP02H Nastrino metallico 30. ZPF29H Fermo guida superiore
9. ZCA21H Maniglia in PVC 20. ZPT210 Calotta universale 31. ZSC130 Molla completa
10. ZSI09H Maniglia completa per Phantom c/gancio 21. ZPC12H Boccola
11. ZSC01H Passacatena completo 22. ZAR01V Rullo D26 per cassonetto 45

5. 57
Zanzariere avvolgibili > laterali > Phantom-Z

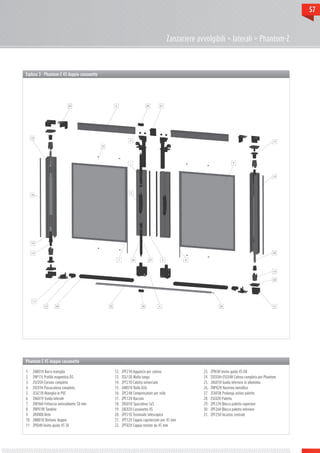

Esploso 3 - Phantom-Z 45 doppio cassonetto
Phantom-Z 45 doppio cassonetto
1. ZAB01H Barra maniglia 12. ZPF21H Aggancio per catena 23. ZPI03H Invito guida 45 DX
2. ZNP11L Profilo magnetico D5 13. ZCG130 Molla lunga 24. ZSC03H+ZSC04H Catena completa per Phantom
3. ZSC05H Corsoio completo 14. ZPT210 Calotta universale 25. ZAG01H Guida inferiore in alluminio
4. ZSC01H Passacatena completo 15. ZAR01V Rullo D26 26. ZNP02H Nastrino metallico
5. ZCA21H Maniglia in PVC 16. ZPC24H Compensatore per rullo 27. ZCA03H Prolunga astina paletto
6. ZAG01V Guida laterale 17. ZPC12H Boccola 28. ZSC02H Paletto
7. ZNF060 Fettuccia autosaldante 50 mm 18. ZNS010 Spazzolino 5x5 29. ZPF27H Blocca paletto superiore
8. ZNP01W Tondino 19. ZAC02V Cassonetto 45 30. ZPF26H Blocca paletto inferiore
9. ZRV000 Rete 20. ZPF210 Terminale telescopico 31. ZPF25H Incastro centrale
10. ZMB010 Bottone doppio 21. ZPT12V Coppia copritestate per 45 mm
11. ZPI04H Invito guida 45 SX 22. ZPT02V Coppia testate da 45 mm

6. 58
Zanzariere avvolgibili > laterali > Phantom-Z

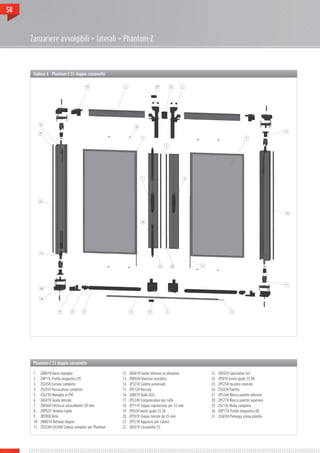

Esploso 4 - Phantom-Z 55 doppio cassonetto
Phantom-Z 55 doppio cassonetto
1. ZAB01H Barra maniglia 12. ZAG01H Guida inferiore in alluminio 23. ZNS020 Spazzolino 5x7
2. ZNP11L Profilo magnetico D5 13. ZNP02H Nastrino metallico 24. ZPI01H Invito guida 55 DX
3. ZSC05H Corsoio completo 14. ZPT210 Calotta universale 25. ZPF25H Incastro centrale
4. ZSC01H Passacatena completo 15. ZPC12H Boccola 26. ZSC02H Paletto
5. ZCA21H Maniglia in PVC 16. ZAR01V Rullo D26 27. ZPF26H Blocca paletto inferiore
6. ZAG01V Guida laterale 17. ZPC24H Compensatore per rullo 28. ZPF27H Blocca paletto superiore
7. ZNF060 Fettuccia autosaldante 50 mm 18. ZPT11V Coppia copritestate per 55 mm 29. ZSC130 Molla completa
8. ZNP020 Tondino rigido 19. ZPI02H Invito guida 55 SX 30. ZNP11X Profilo magnetico D6
9. ZRV000 Rete 20. ZPT01V Coppia testate da 55 mm 31. ZCA03H Prolunga astina paletto
10. ZMB010 Bottone doppio 21. ZPF21H Aggancio per catena
11. ZSC03H+ZSC04H Catena completa per Phantom 22. ZAC01V Cassonetto 55

7. 59

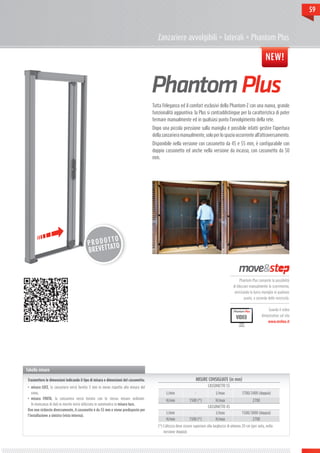

Zanzariere avvolgibili > laterali > Phantom Plus
NEW!
Tutta l’eleganza ed il comfort esclusivi della Phantom-Z con una nuova, grande
funzionalità aggiuntiva: la Plus si contraddistingue per la caratteristica di poter
fermare manualmente ed in qualsiasi punto l’avvolgimento della rete.
Dopo una piccola pressione sulla maniglia è possibile infatti gestire l’apertura
della zanzariera manualmente, solo per lo spazio occorrente all’attraversamento.
Disponibile nella versione con cassonetto da 45 e 55 mm, è configurabile con
doppio cassonetto ed anche nella versione da incasso, con cassonetto da 50
mm.
TTO
P R O D O TO
BREVET TA
Phantom Plus consente la possibilità
di bloccare manualmente lo scorrimento,
arrestando la barra maniglia in qualsiasi
punto, a seconda delle necessità.
Guarda il video
dimostrativo sul sito
VIDEO
www.mvline.it
Tabella misure
Trasmettere le dimensioni indicando il tipo di misura e dimensioni del cassonetto: MISURE CONSIGLIATE (in mm)
• misura LUCE, la zanzariera verrà fornita 3 mm in meno rispetto alla misura del CASSONETTO 55
vano; L/min - L/max 1700/3400 (doppia)
• misura FINITA, la zanzariera verrà fornita con le stesse misure ordinate. H/min 1500 (*) H/max 2700
In mancanza di dati in merito verrà utilizzata in automatico la misura luce.
CASSONETTO 45
Ove non richiesto diversamente, il cassonetto è da 55 mm e viene predisposto per
L/min - L/max 1500/3000 (doppia)
l’installazione a sinistra (vista interna).
H/min 1500 (*) H/max 2700
(*) L’altezza deve essere superiore alla larghezza di almeno 20 cm (per anta, nella
versione doppia).
