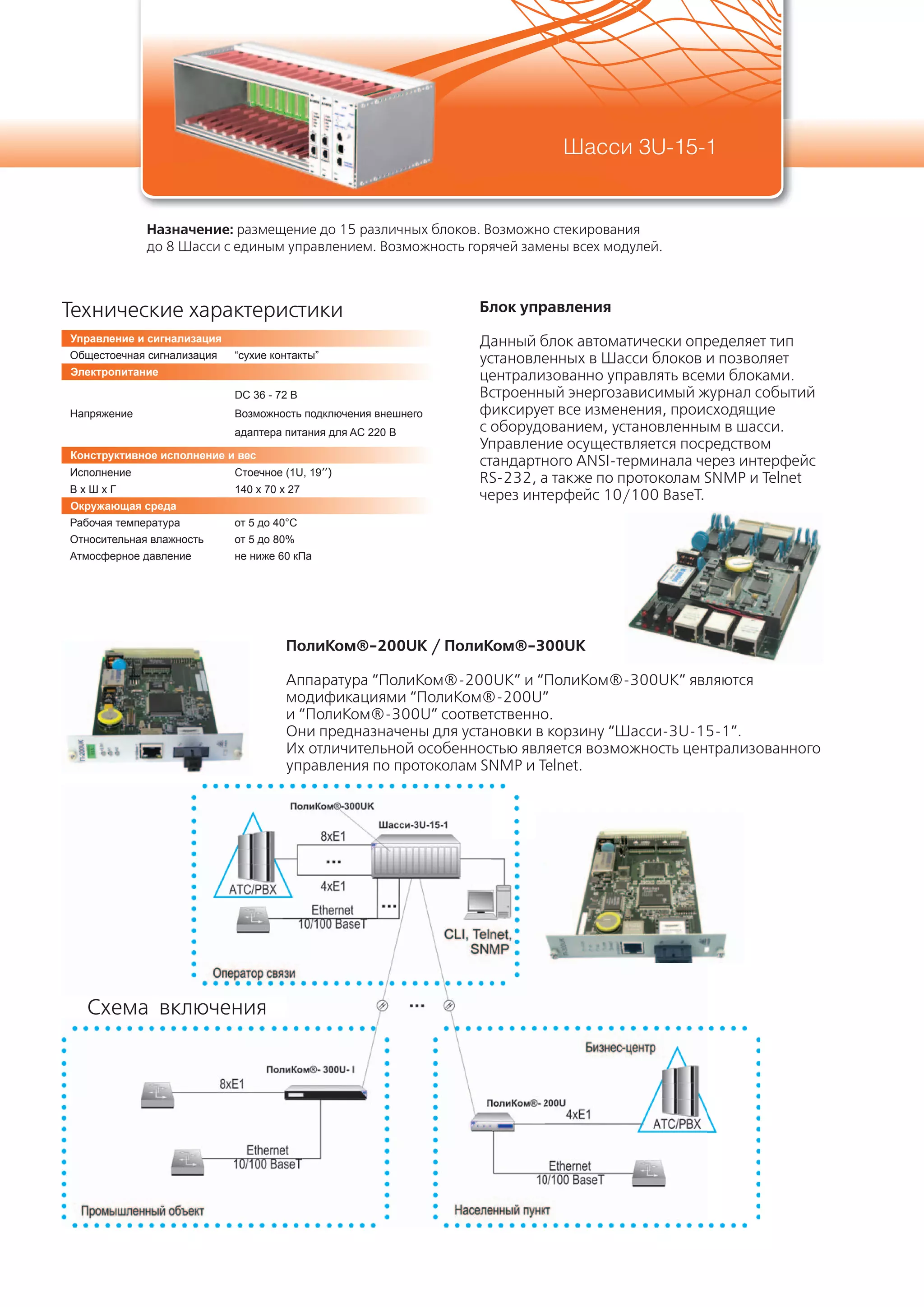

1. Шасси 3U-15-1
Блок управления
Данный блок автоматически определяет тип
установленных в Шасси блоков и позволяет
централизованно управлять всеми блоками.
Встроенный энергозависимый журнал событий
фиксирует все изменения, происходящие
с оборудованием, установленным в шасси.
Управление осуществляется посредством
стандартного ANSI-терминала через интерфейс
RS-232, а также по протоколам SNMP и Telnet
через интерфейс 10/100 BaseT.
Назначение: размещение до 15 различных блоков. Возможно стекирования
до 8 Шасси с единым управлением. Возможность горячей замены всех модулей.
Схема включения
Технические характеристики
Управление и сигнализация
Общестоечная сигнализация “сухие контакты”
Электропитание
Напряжение
DC 36 - 72 В
Возможность подключения внешнего
адаптера питания для AC 220 В
Конструктивное исполнение и вес
Исполнение Стоечное (1U, 19’’)
В x Ш x Г 140 x 70 x 27
Окружающая среда
Рабочая температура от 5 до 40°С
Относительная влажность от 5 до 80%
Атмосферное давление не ниже 60 кПа
ПолиКом®-200UK / ПолиКом®-300UK
Аппаратура “ПолиКом®-200UK” и “ПолиКом®-300UK” являются
модификациями “ПолиКом®-200U”
и “ПолиКом®-300U” соответственно.
Они предназначены для установки в корзину “Шасси-3U-15-1”.
Их отличительной особенностью является возможность централизованного
управления по протоколам SNMP и Telnet.
