Par aktuālajiem grozījumiem LBN 002-01 „Ēku norobežojošo konstrukciju siltumtehnika”” Dr.sc.ing. Anatolijs Borodiņecs, Latvijas Siltuma, gāzes un ūdens tehnoloģijas inženieru savienība, Rīgas Tehniskā universitāte

1. Par aktuālajiem grozījumiem LBN
002-01 „Ēku norobežojošo
konstrukciju siltumtehnika”
Dr.sc.ing.Anatolijs Borodiņecs
anatolijs.borodinecs@rtu.lv
Biedrība „Latvijas Siltuma, gāzes un ūdens
tehnoloģijas inženieru savienība” (LSGŪTIS)

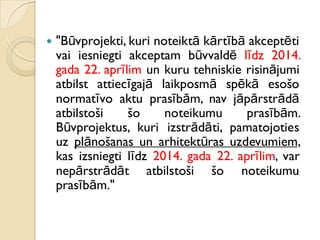

2.  "Būvprojekti, kuri noteiktā kārtībā akceptēti
vai iesniegti akceptam būvvaldē līdz 2014.
gada 22. aprīlim un kuru tehniskie risinājumi
atbilst attiecīgajā laikposmā spēkā esošo
normatīvo aktu prasībām, nav jāpārstrādā
atbilstoši šo noteikumu prasībām.
Būvprojektus, kuri izstrādāti, pamatojoties
uz plānošanas un arhitektūras uzdevumiem,
kas izsniegti līdz 2014. gada 22. aprīlim, var
nepārstrādāt atbilstoši šo noteikumu
prasībām."

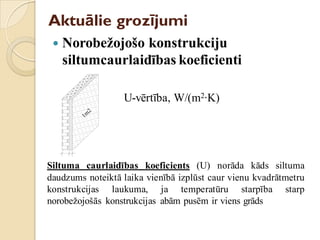

3. Aktuālie grozījumi
 Norobežojošo konstrukciju
siltumcaurlaidības koeficienti
U-vērtība, W/(m2∙K)
Siltuma caurlaidības koeficients (U) norāda kāds siltuma
daudzums noteiktā laika vienībā izplūst caur vienu kvadrātmetru
konstrukcijas laukuma, ja temperatūru starpība starp
norobežojošās konstrukcijas abām pusēm ir viens grāds
1m
2

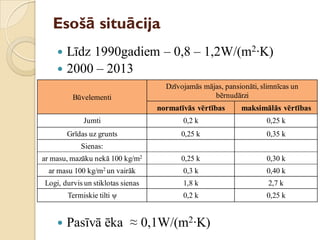

4. Esošā situācija
 Līdz 1990gadiem – 0,8 – 1,2W/(m2∙K)
 2000 – 2013
 Pasīvā ēka ≈ 0,1W/(m2∙K)
Būvelementi
Dzīvojamās mājas, pansionāti, slimnīcas un
bērnudārzi
normatīvās vērtības maksimālās vērtības
Jumti 0,2 k 0,25 k
Grīdas uz grunts 0,25 k 0,35 k
Sienas:
ar masu, mazāku nekā 100 kg/m2 0,25 k 0,30 k
ar masu 100 kg/m2 un vairāk 0,3 k 0,40 k
Logi, durvis un stiklotas sienas 1,8 k 2,7 k
Termiskie tilti ψ 0,2 k 0,25 k

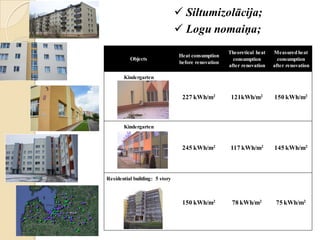

5.  Siltumizolācija;
 Logu nomaiņa;
Objects
Heat consumption
before renovation
Theoretical heat
consumption
after renovation
Measuredheat
consumption
after renovation
Kindergarten
227 kWh/m2
121kWh/m2
150 kWh/m2
Kindergarten
245 kWh/m2 117 kWh/m2 145 kWh/m2
Residential building: 5 story
150 kWh/m2
78 kWh/m2
75 kWh/m2

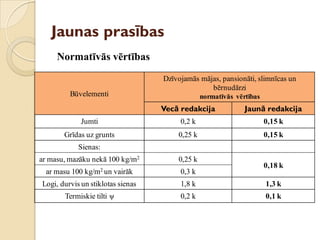

6. Jaunas prasības
Būvelementi
Dzīvojamās mājas, pansionāti, slimnīcas un
bērnudārzi
normatīvās vērtības
Vecā redakcija Jaunā redakcija
Jumti 0,2 k 0,15 k
Grīdas uz grunts 0,25 k 0,15 k
Sienas:
ar masu, mazāku nekā 100 kg/m2 0,25 k
0,18 k
ar masu 100 kg/m2 un vairāk 0,3 k
Logi, durvis un stiklotas sienas 1,8 k 1,3 k
Termiskie tilti ψ 0,2 k 0,1 k
Normatīvās vērtības

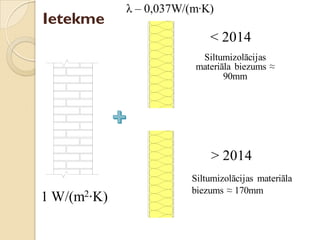

7. Ietekme
1 W/(m2∙K)
< 2014
> 2014
λ – 0,037W/(m∙K)
Siltumizolācijas
materiāla biezums ≈
90mm
Siltumizolācijas materiāla
biezums ≈ 170mm

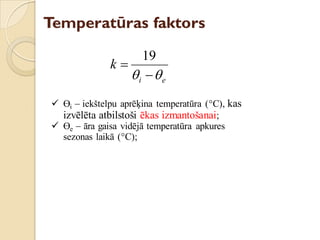

8. Temperatūras faktors
ei
k
 

19
 Өi  iekštelpu aprēķina temperatūra (C), kas
izvēlēta atbilstoši ēkas izmantošanai;
 Өe  āra gaisa vidējā temperatūra apkures
sezonas laikā (C);

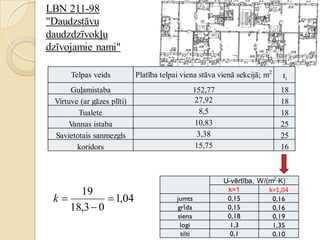

9. Telpas veids Platība telpai viena stāva vienā sekcijā; m2
ti
Guļamistaba 152,77 18
Virtuve (ar gāzes plīti) 27,92 18
Tualete 8,5 18
Vannas istaba 10,83 25
Savietotais sanmezgls 3,38 25
koridors 15,75 16
LBN 211-98
"Daudzstāvu
daudzdzīvokļu
dzīvojamie nami"
04,1
03,18
19


k
U-vērtība, W/(m2
∙K)
k=1 k=1,04
jumts 0,15 0,16
grīda 0,15 0,16
siena 0,18 0,19
logi 1,3 1,35
tilti 0,1 0,10

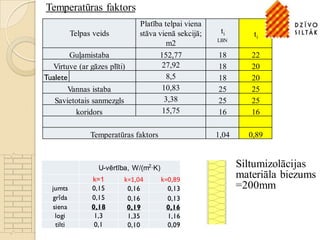

10. Telpas veids
Platība telpai viena
stāva vienā sekcijā;
m2
ti
LBN
ti
Guļamistaba 152,77 18 22
Virtuve (ar gāzes plīti) 27,92 18 20
Tualete 8,5 18 20
Vannas istaba 10,83 25 25
Savietotais sanmezgls 3,38 25 25
koridors 15,75 16 16
Temperatūras faktors 1,04 0,89
Temperatūras faktors
U-vērtība, W/(m2
∙K)
k=1 k=1,04 k=0,89
jumts 0,15 0,16 0,13
grīda 0,15 0,16 0,13
siena 0,18 0,19 0,16
logi 1,3 1,35 1,16
tilti 0,1 0,10 0,09
Siltumizolācijas
materiāla biezums
=200mm

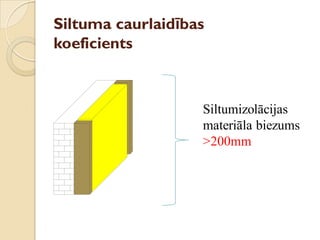

11. Siltuma caurlaidības
koeficients
Siltumizolācijas
materiāla biezums
>200mm

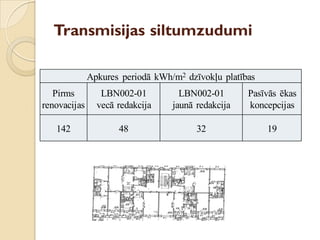

12. Transmisijas siltumzudumi
Apkures periodā kWh/m2 dzīvokļu platības
Pirms
renovacijas
LBN002-01
vecā redakcija
LBN002-01
jaunā redakcija
Pasīvās ēkas
koncepcijas
142 48 32 19

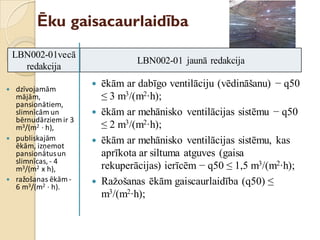

13. Ēku gaisacaurlaidība
 ēkām ar dabīgo ventilāciju (vēdināšanu) − q50
≤ 3 m3/(m2∙h);
 ēkām ar mehānisko ventilācijas sistēmu − q50
≤ 2 m3/(m2∙h);
 ēkām ar mehānisko ventilācijas sistēmu, kas
aprīkota ar siltuma atguves (gaisa
rekuperācijas) ierīcēm − q50 ≤ 1,5 m3/(m2∙h);
 Ražošanas ēkām gaiscaurlaidība (q50) ≤
m3/(m2∙h);
 dzīvojamām
mājām,
pansionātiem,
slimnīcām un
bērnudārziem ir 3
m3/(m2 ∙ h),
 publiskajām
ēkām, izņemot
pansionātusun
slimnīcas, - 4
m3/(m2 x h),
 ražošanas ēkām -
6 m3/(m2 ∙ h).
LBN002-01vecā
redakcija
LBN002-01 jaunā redakcija

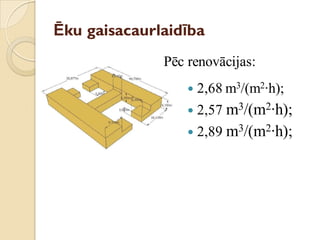

14. Ēku gaisacaurlaidība
 2,68 m3/(m2∙h);
 2,57 m3/(m2∙h);
 2,89 m3/(m2∙h);
Pēc renovācijas:

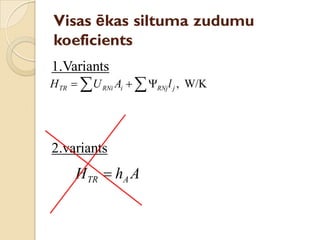

15. Visas ēkas siltuma zudumu
koeficients
1.Variants
2.variants
W/K,  jRNjiRNiTR lAUH
AhH ATR 

16. Konference
http://hvacriga2015.eu/
"Advanced HVAC & Natural Gas Technology»
 Ilgtspējīgā ēka;
 Energoefektīvas apkures un gaisa
kondicionēšanās sistēmas;
2015.gada 6.-8.maijs
