- 1. КГТА им В.А.Дегтярева ©Шилов И.В.
- 2. КГТА им В.А.Дегтярева Преимуществалазерной локации дисц. «Применение лазеров в военной технике» доц. каф. ЛФиТ © Шилов И.В. И.В.Шилов

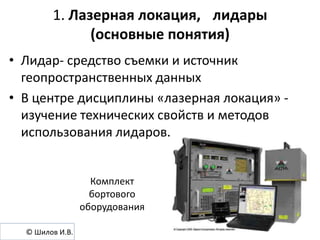

- 3. 1. Лазерная локация,лидары (основные понятия) • Лидар- средство съемки и источник геопространственных данных • В центре дисциплины «лазерная локация» изучение технических свойств и методов использования лидаров. Комплект бортового оборудования © Шилов И.В.
- 4. 2. Исторические итехнологические параллели геодезических технологий Классический теодолит или GPS приемник геодезического применения формируют: – внутреннюю логику технологии, – набор методических приемов, – терминологию топографо-геодезических наук и технологий («теодолитная съемка» и «GPS съемка»). Аэрофотоаппарат, как главный источник сбора геопространственных данных породил: – аэрогеодезию, – аэрофототопографию. © Шилов И.В.
- 5. Лазерно-локационный метод съемки (развитиегеодезических технологий ) Авиационные лидары и лазерно-локационный метод съемки: • дают дальнейшее развитие классического стереотопографического метода, в т.ч. для целей топографического картирования; • предлагают ряд инновационных решений для сбора геопространственных данных по рельефу и по наземным объектам естественного и антропогенного происхождения: – создание цифровых моделей рельефа, – прогнозирование зон затопления, – обследование воздушных линий электропередачи, – таксация леса, – мониторинг состояния береговой линии и земель. © Шилов И.В.
- 6. 3.1. Технологическая простота, короткийтехнологический цикл 1) Практически значимые материалы измерений: • совокупности (облака) лазерных точек, разделенные по их морфологической принадлежности (земля, растительность, поверхности водоемов, кровли зданий, провода ЛЭП и др.), • цифровые модели рельефа, • ортофотомозаика, • контурные объекты и модели географических объектов в трехмерном представлении. доступны через несколько дней или даже часов после завершения аэросъемочной части работ. © Шилов И.В.
- 7. 3.1. Технологическая простота,короткий технологический цикл (продолжение) 2) В момент возникновения материалы измерений полностью координированы, т.е. в дальнейшем принципиально не требуется проведения никаких дополнительных мероприятий по координатной коррекции или преобразованию. 3) Подготовка всех материалов осуществляется в полевых условиях, в результате чего собственно камеральная фаза обработки начинается в существенно более подготовленных условиях, что, в свою очередь, также способствует сокращению технологического цикла © Шилов И.В.
- 8. 3.2. Гарантии точности Точность15 см (и лучше) по плановым и высотным координатам абсолютной геодезической точности достигается формальным соблюдением рутинных процедур (выполнение выставочных и калибровочных процедур, соблюдение нормативных режимов полета и т.д.), не требует изощренного и многолетнего опыта © Шилов И.В. профессионализма
- 9. 3.3. Отсутствие наземныхгеодезических работ • Навигационный блок лидара реализует метод прямого геопозиционирования, т.е. нет необходимости выделять опознавательные знаки и определять их координаты, принципиально отсутствует планово-высотное обоснование • Геодезическая поддержка лазерно-локационной съемки осуществляется сетью наземных базовых (референтных) GPS станций (радиус не менее 3050 км на 1 станцию). Базовые станции устанавливаются в любом удобном месте, что значительно упрощает задачу, особенно в удаленных и труднодоступных районах. © Шилов И.В.
- 10. 3.4. Высокая производительностьсъемки • Более 500-600 км за один аэросъемочный день для линейных объектов и в 500-1000 кв. км для площадных объектов (зависит от заданного масштаба фотографирования). • Производительность собственно аэросъемочных работ и базовых процедур наземной обработки практически эквивалентны. • В классической аэрофототопографии стадии аэросъемки и обработки могут разделять месяцы или даже годы. © Шилов И.В.
- 11. 3.5. Возможность работыв ночное время и в любое время года Лидар активное средство зондирования, т.е. регистрирует не отраженное солнечное излучение, а излучение собственного лазера. 3.6. Широкий спектр приложений • Обнаружение и автосопровождение слабооборудованной , вычисление координат ЛА относительно точки посадки. • Обнаружение и распознавание препятствий для ЛА в воздухе и на ВПП и пр. (www.gosniias.ru) © Шилов И.В.
- 12. Своевременное обнаружение ираспознавание препятствий на ВПП и в воздухе по курсу полета © Шилов И.В.
- 13. Поиск слабооборудованной ВПП(обозначенной оптическими отражающими реперами) и вычисление координат ЛА относительно точки посадки © Шилов И.В.
