Jason Cheng 在 2019 年臺灣 OpenInfra Days 會議上分享了 Proxmox VE 開源伺服器虛擬化平台的經驗，探討了開源解決方案在成本、靈活性和高可用性方面的優勢。文檔詳細介紹了多機叢集管理、備份還原和虛擬機遷移等技術以及實際應用案例。最後提到了解決方案的擴展性以及支持的技術和資源。

1. Jason Cheng
耀達電腦
OpenInfra Days Taiwan 2019
Proxmox VE
開源伺服器虛擬化平台經驗分享

2. 耀達電腦股份有限公司 / 技術總監
中華民國軟體自由協會 / 理事長
晟鑫科技股份有限公司 / 開源解決方案顧問
資策會數位教育研究所 / 講師
2019 臺灣資安大會 / 講者
2018, 2019 國際資訊安全組織臺灣高峰會 / 講者
台中自由軟體愛好者社群 (TFC) / 共同創辦人
鄭郁霖 Jason Cheng

3. 1⽅方案評估

6. 錢能解決的問題都不是問題
😭 問題是沒有錢 😭

7. 開源⽅方案？

11. 除了了節省經費之外，
更更在於開放與⾃自由的
架構。

12. 2需求分析

13. 多機叢集管理

14. 各種儲存協定

15. 備份還原功能

16. 好用管理介面

17. 主機線上遷移

18. 多種認證機制

19. 虛擬機與容器

20. 支援二次開發

21. 3解決⽅方案

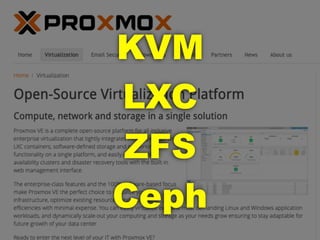

23. KVM
LXC
ZFS
Ceph

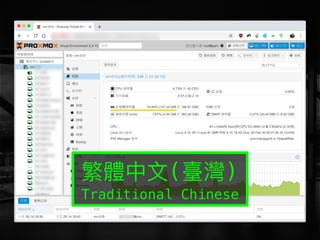

24. 繁體中⽂文(臺灣)
Traditional Chinese

25. LXC
Storage
KVM
Cluster
Node

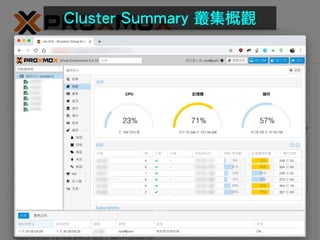

26. Cluster Summary 叢集概觀

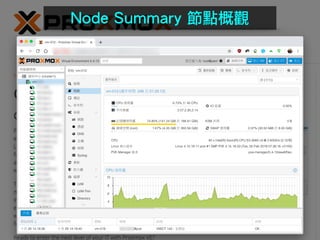

27. Node Summary 節點概觀

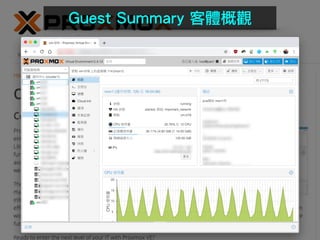

28. Guest Summary 客體概觀

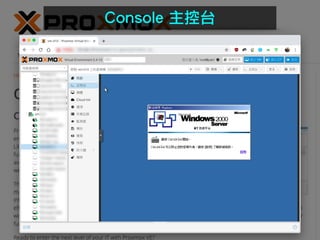

29. Console 主控台

30. Console 主控台

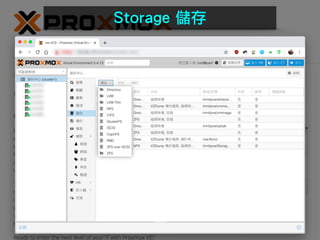

31. Storage 儲存

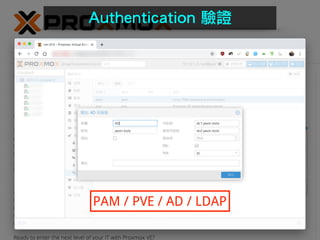

32. Authentication 驗證
PAM / PVE / AD / LDAP

33. Role 角色

34. Network 網路

35. Firewall 防火牆

36. Backup 備份

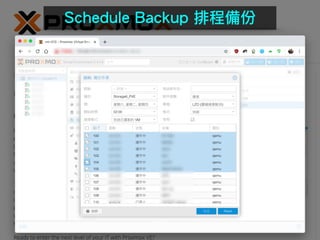

37. Schedule Backup 排程備份

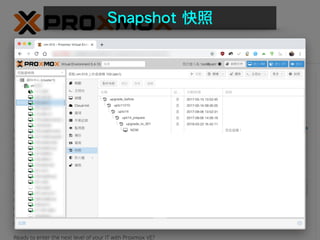

38. Snapshot 快照

39. Replication 複寫
複寫功能建基於 ZFS 檔案系統

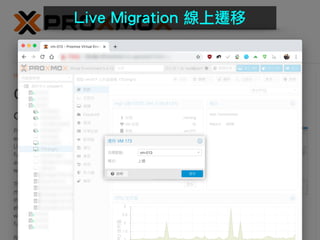

40. Live Migration 線上遷移

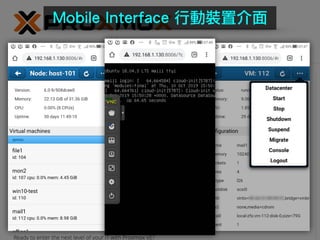

41. Mobile Interface 行動裝置介面

42. 4進階應⽤用

43. 容器
Container

44. Photo by https://github.com/waja/container_solutions/blob/master/container_solutions.md

45. LXC
KVM
LXC 節省資源

46. 以 Nextcloud 為例

47. LXC
KVM
2.53GB
156MB

48. …

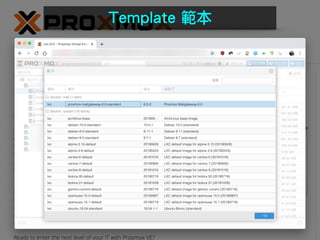

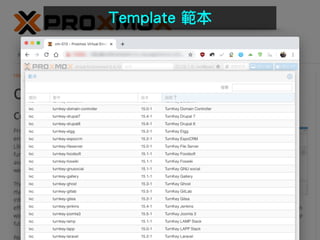

49. Template 範本

50. Template 範本

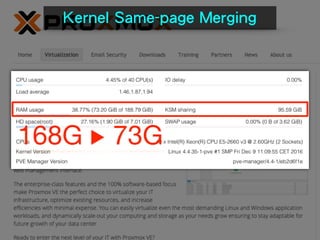

51. 168G ▶ 73G
Kernel Same-page Merging

52. 超融合
Hyper-Converged Infrastructure

53. pve-ceph
Node A
Hypervisor
Storage
Manager
VM/CT
Node B Node C
Guest
VM/CT
Hypervisor
Storage
Manager
VM/CT
Hypervisor
Storage
Manager
VM/CT
pve-cluster

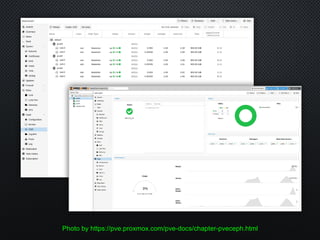

54. Photo by https://pve.proxmox.com/pve-docs/chapter-pveceph.html

55. 叢集
Cluster

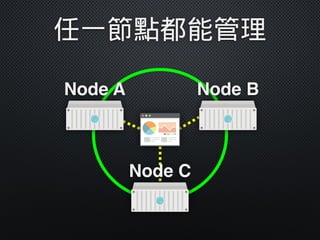

56. Node A
任一節點都能管理
Node B
Node C

57. Nodes ≦ 32
Proxmox VE 建議

58. Nodes ≦ 64
Proxmox VE 最大
(低網路延遲為關鍵)

59. 高可用性
High Availability

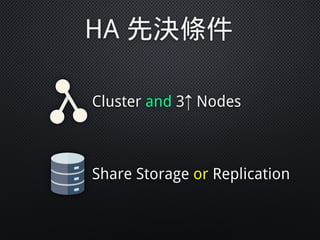

60. Cluster and 3↑ Nodes
Share Storage or Replication
HA 先決條件

61. 優先順序
HA 運作模式
接手啟動

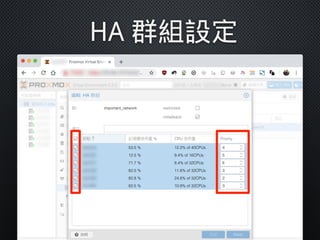

62. HA 群組設定

63. HA 虛擬機或容器設定

64. 升級
Upgrade

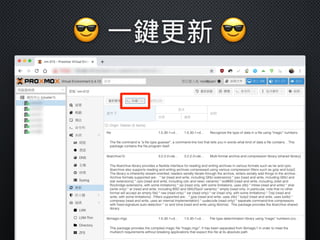

65. 😎 一鍵更新 😎

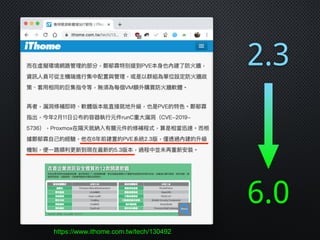

66. 2.3
6.0
https://www.ithome.com.tw/tech/130492

67. 5應⽤用案例例

68. 國內建置實例
(1)

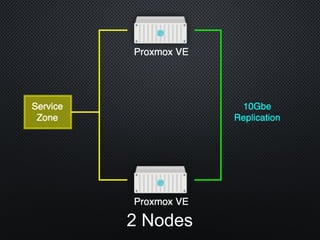

69. 2 Nodes

70. VM Replication

71. 1. VM 每 5 分鐘複寫，每次 6 秒內完
成 (搭配高速 SSD)
2. 叢集雙節點，節點 A 故障時手動執
行 Script 於節點 B 啟動 VM

72. 國內建置實例
(2)

73. 6 Nodes

74. FreeNAS
FreeNAS
Duplicati
Send
ZFS
ZFSSend
FreeNAS
❶
❷
❸ Cloud❹

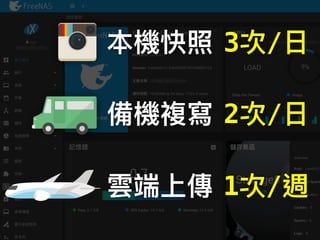

75. 本機快照 3次/⽇日
備機複寫 2次/⽇日
雲端上傳 1次/週

76. 60+x
客體機數量

77. 七年
自 2012 年上線運作

78. 參考：當年 (2012) 的規劃圖

79. 海外建置實例

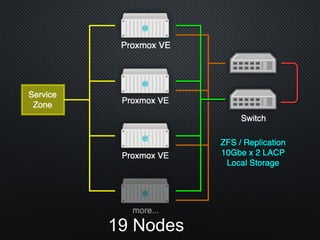

80. 19 Nodes

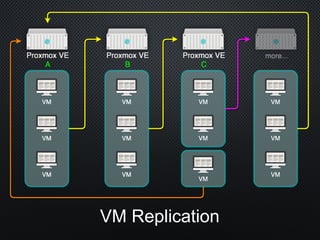

81. VM Replication

82. 1. VM 每 12 小時複寫，AP 本身已做高
可用能力
2. 叢集啟用 HA 機制，節點故障時自動
在指定目標節點啟動 VM

83. 規劃評估案例

84. 5 Nodes
1 service network
3 separate networks

85. 限制探討

86. 上限
Nodes≦64
Guests≦900

87. 達到上限解決方案
1. 分拆 Cluster
2. 移至 OpenStack

88. 需要資源調度機制
1. 利用 PVE API 開發
2. 移至 OpenStack

89. 往來移轉其它方案
1. 同為 KVM 最為容易
oVirt, Red Hat Virtualization,
OpenStack, Synology VMM…
2. 多種儲存格式可用
QCOW2, VMDK, RAW

90. 6更更多資源

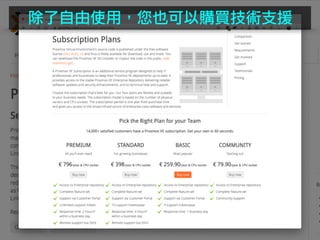

91. 除了自由使用，您也可以購買技術支援

92. 節省⼯工具箱
blog.jason.tools
1
簡報集中處
slide.jason.tools
2
參
考

93. E N D
