[2018] Java를 위한, Java에 의한 도구들

© 2018 NHN FORWARD. All rights reserved.
Java 를 위한,
Java 에 의한 도구들
이상민
모니터링플랫폼개발팀

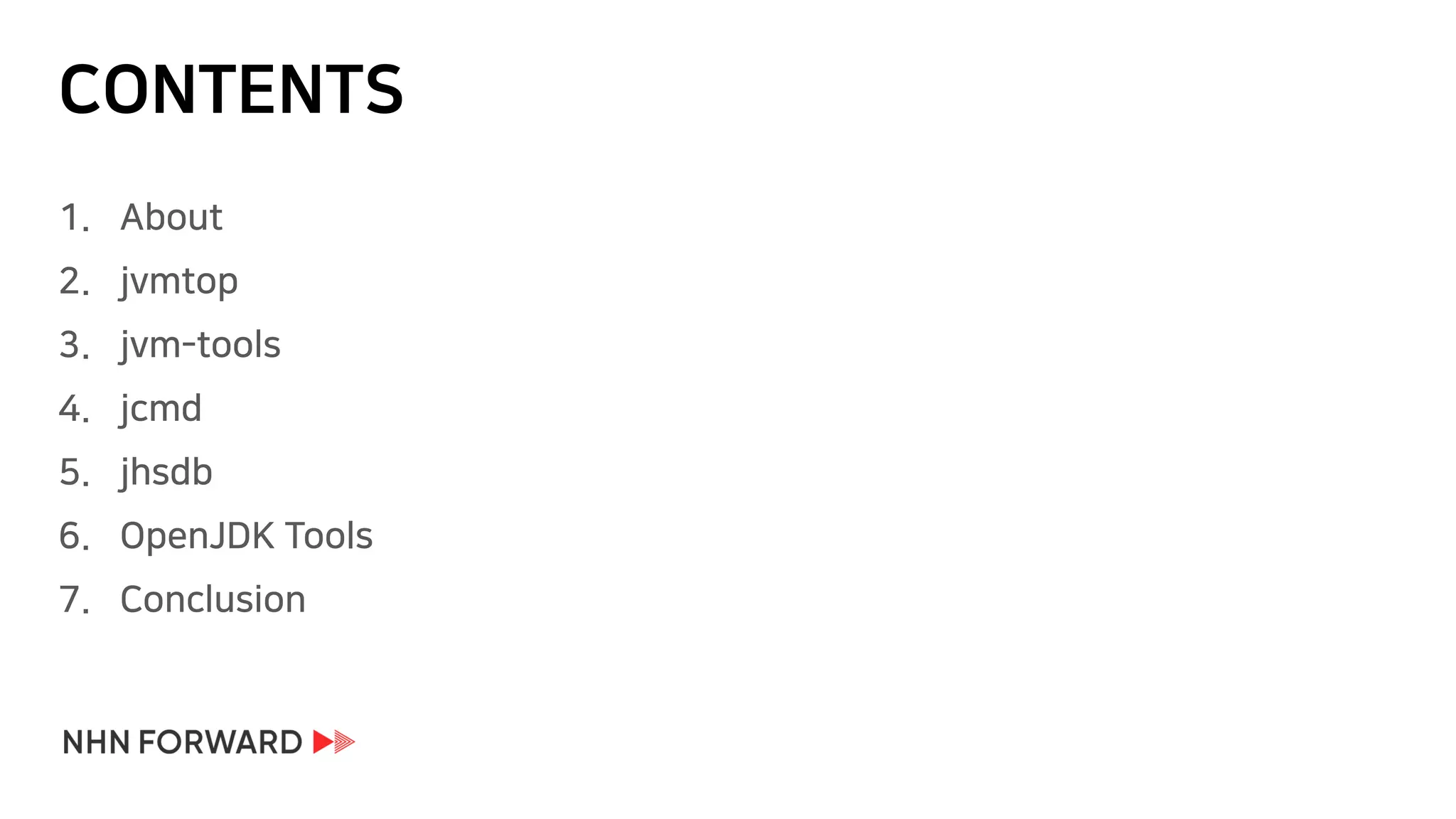

CONTENTS
1. About
2. jvmtop
3. jvm-tools
4. jcmd
5. jhsdb
6. OpenJDK Tools
7. Conclusion

4 / 58

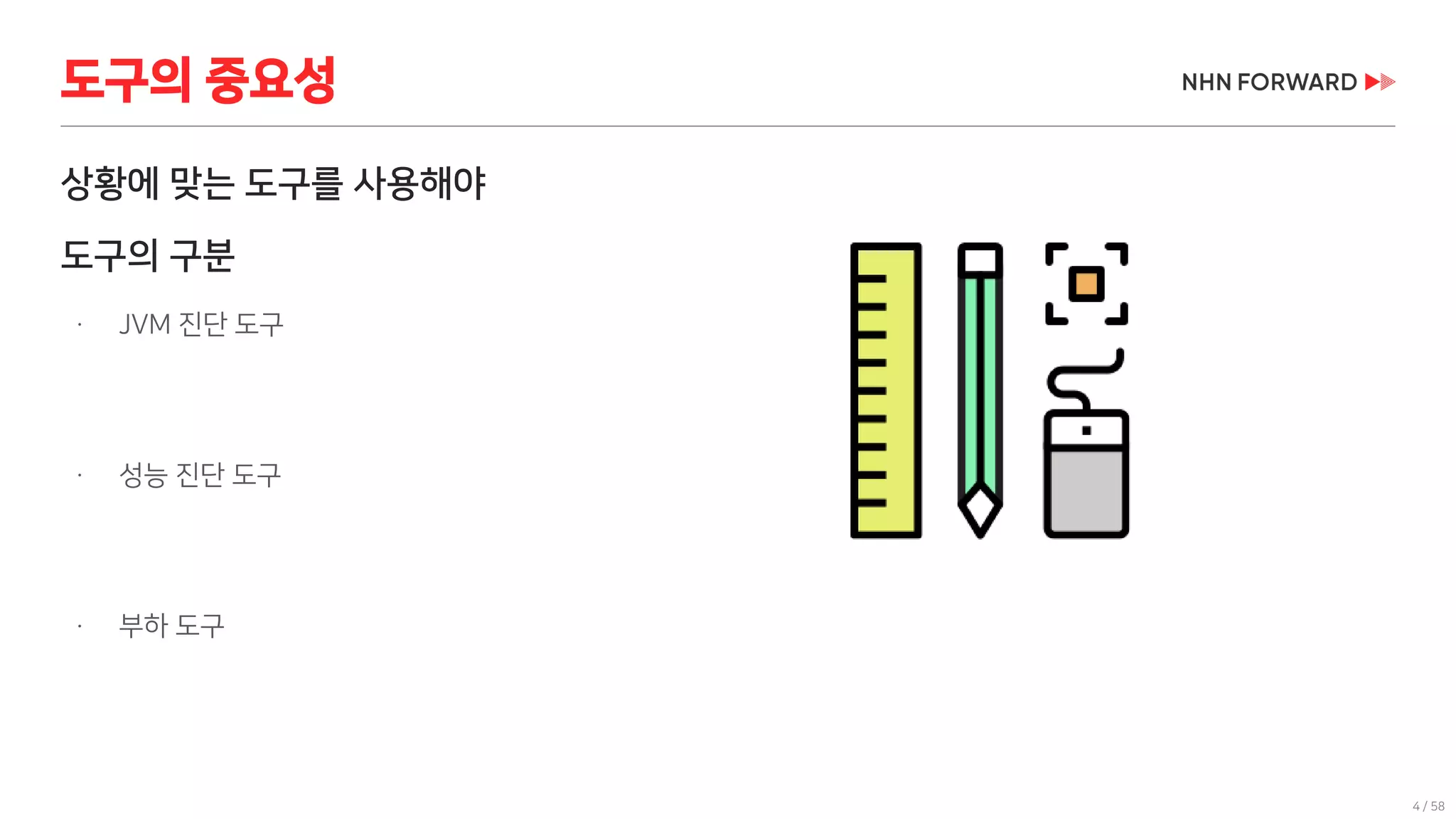

도구의 중요성
상황에 맞는 도구를 사용해야
도구의 구분
• JVM 진단 도구
• 성능 진단 도구
• 부하 도구

5 / 58

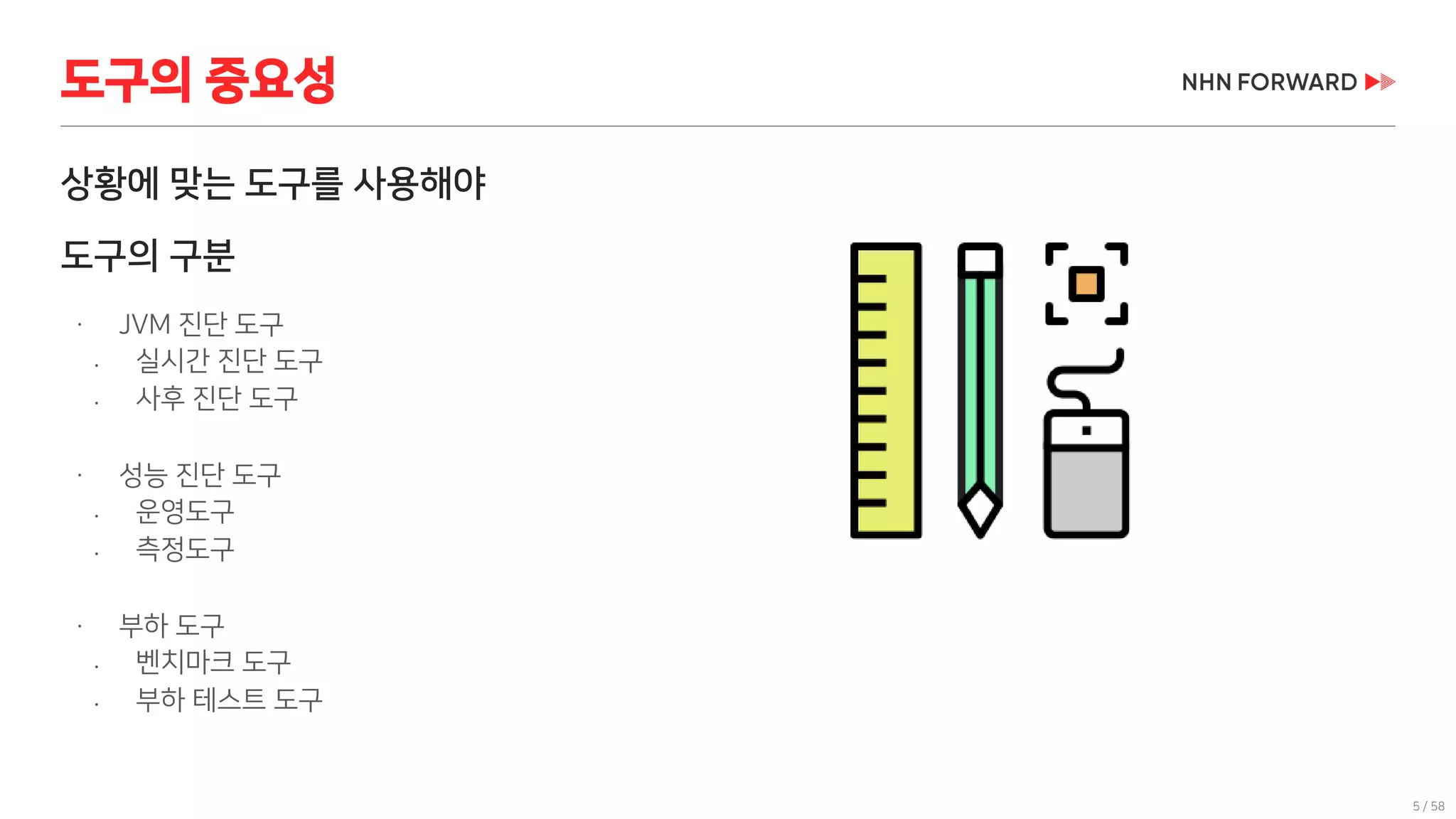

도구의 중요성
상황에 맞는 도구를 사용해야
도구의 구분
• JVM 진단 도구
• 실시간 진단 도구
• 사후 진단 도구
• 성능 진단 도구
• 운영도구
• 측정도구
• 부하 도구
• 벤치마크 도구
• 부하 테스트 도구

6 / 58
도구의 구분 – JVM 진단 도구
실시간 진단 도구
 JVM 에 붙어서 실시간으로 진단하는 도구
 실시간 진단 도구: , ,
사후 진단 도구
 JVM 문제 발생시 덤프등을 통하여 분석하는 도구
 쓰레드 덤프 : TDA, Thread Logic
 힙 덤프 : IBM Heap Analyzer, MAT

7 / 58

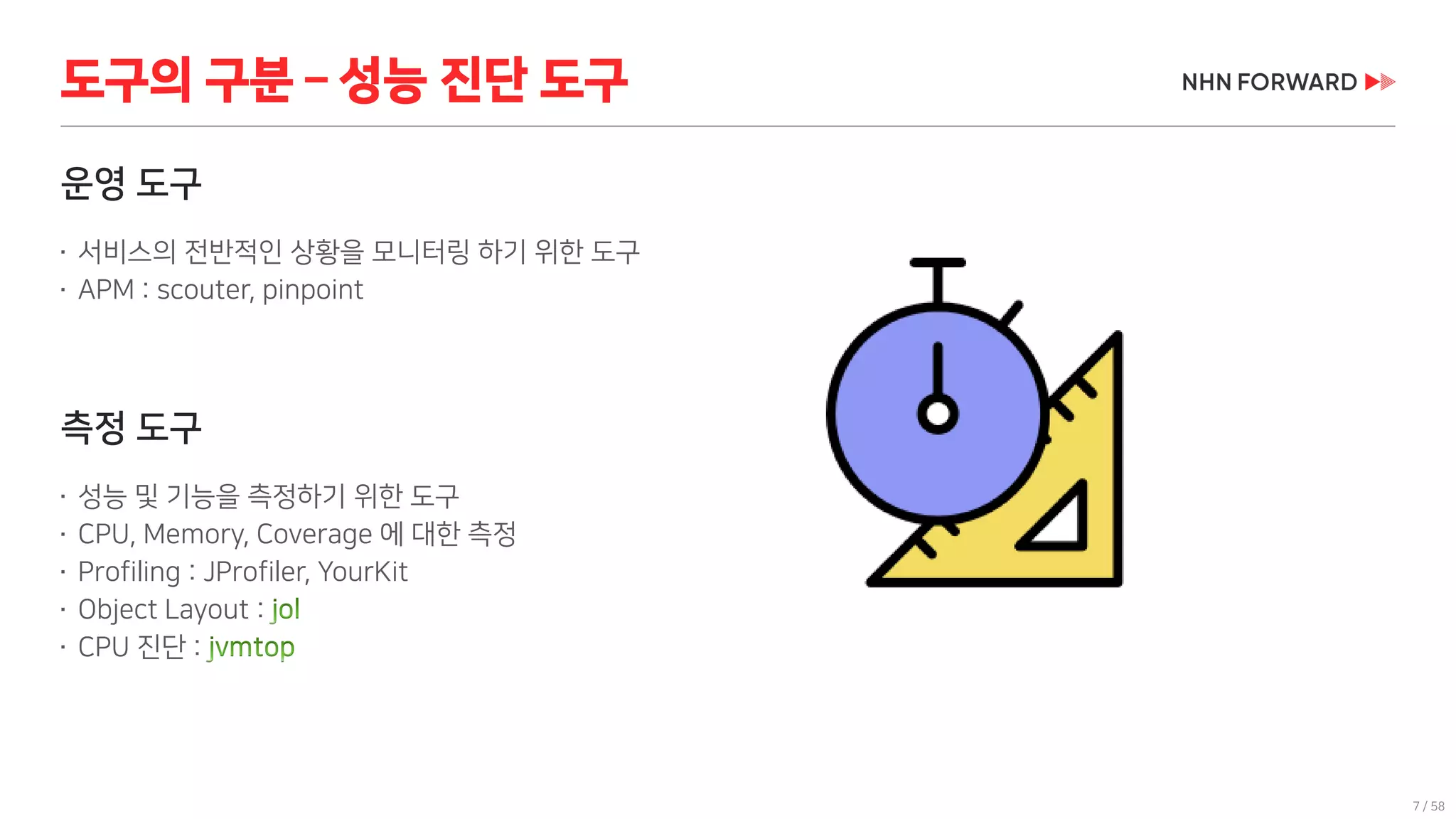

도구의 구분 – 성능 진단 도구
운영 도구
 서비스의 전반적인 상황을 모니터링 하기 위한 도구
 APM : scouter, pinpoint
측정 도구
 성능 및 기능을 측정하기 위한 도구
 CPU, Memory, Coverage 에 대한 측정
 Profiling : JProfiler, YourKit
 Object Layout :
 CPU 진단 :

8 / 58

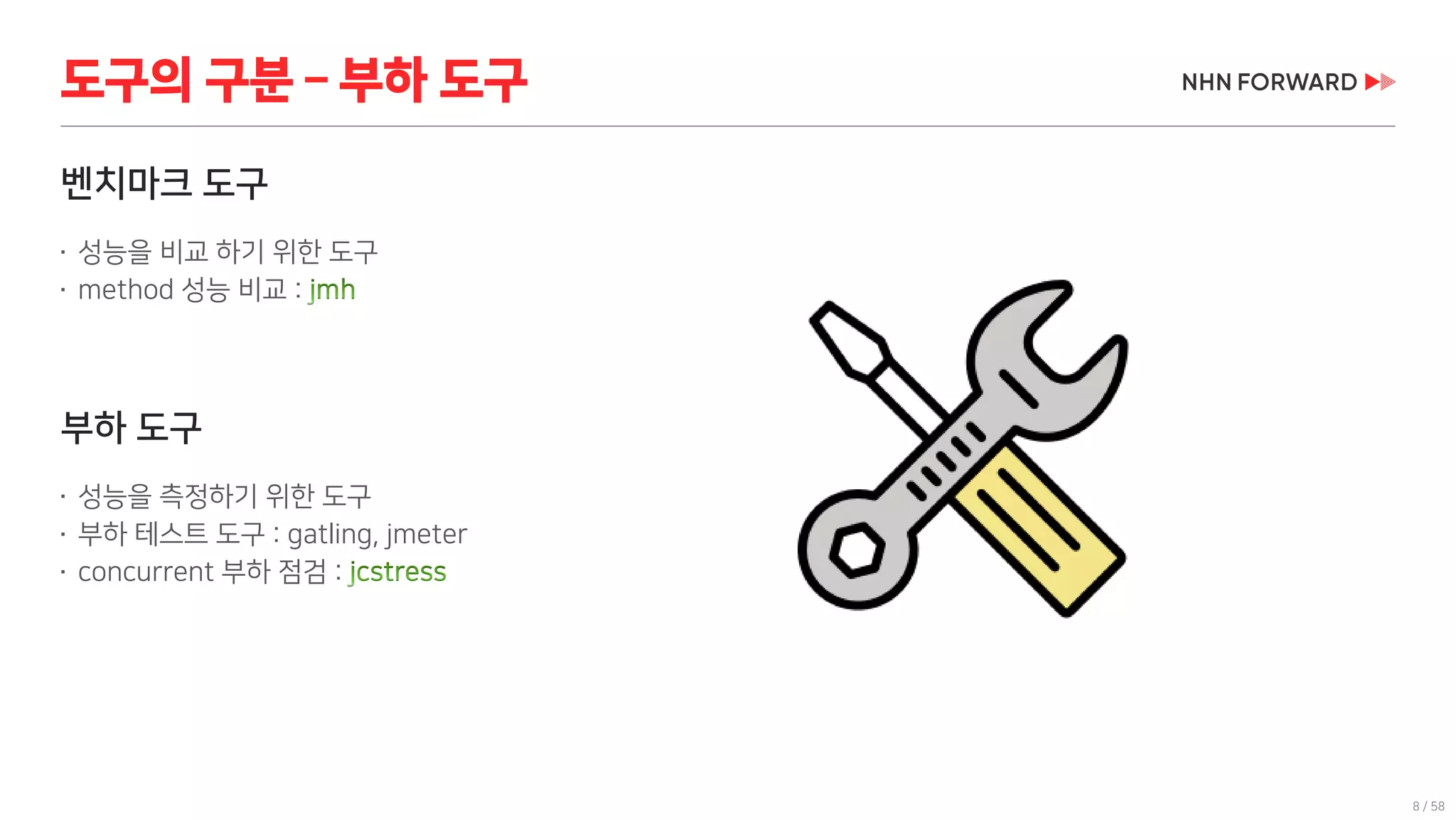

도구의 구분 – 부하 도구
벤치마크 도구
 성능을 비교 하기 위한 도구
 method 성능 비교 :
부하 도구
 성능을 측정하기 위한 도구
 부하 테스트 도구 : gatling, jmeter
 concurrent 부하 점검 :

9 / 58

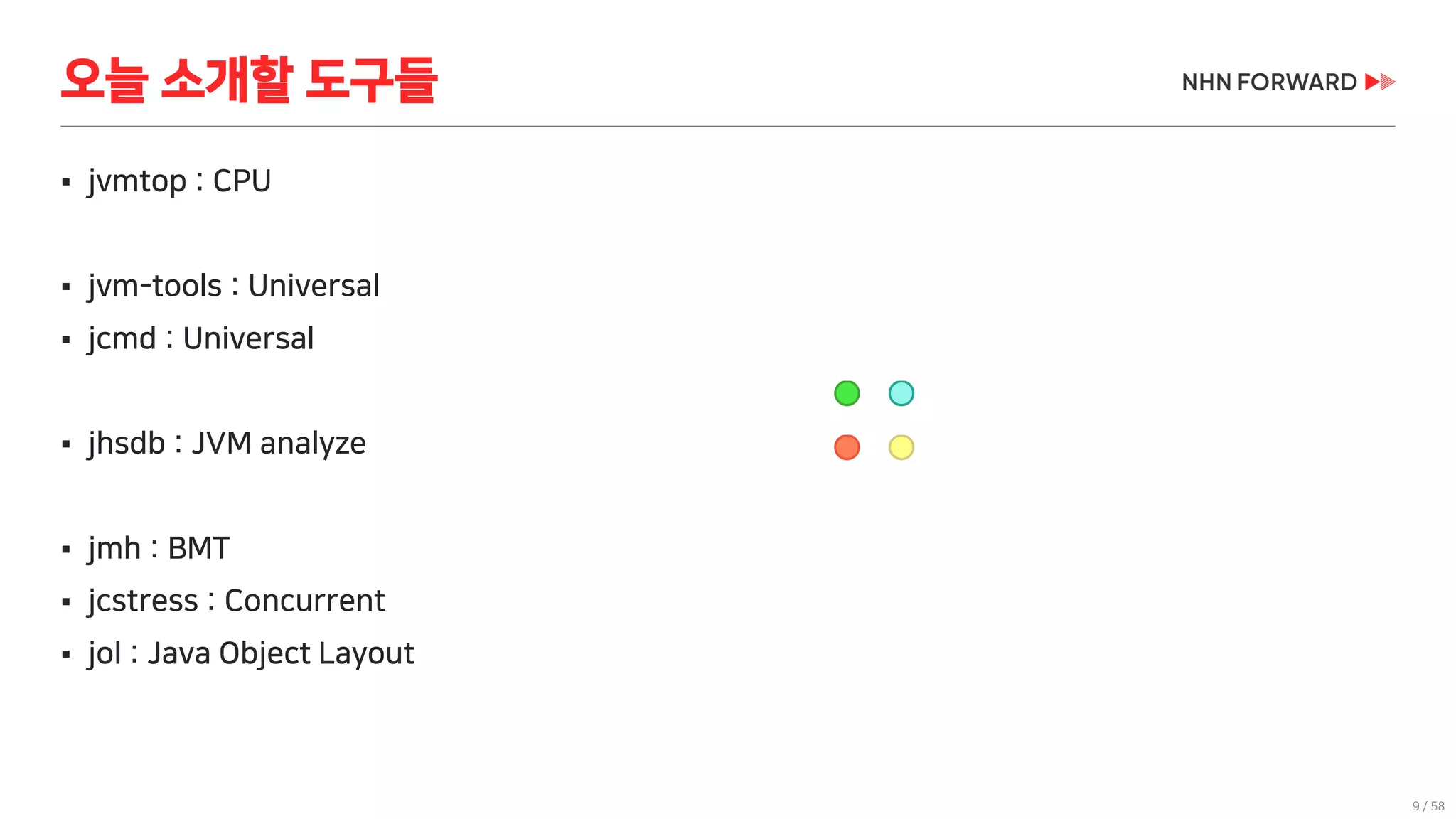

오늘 소개할 도구들
 jvmtop : CPU
 jvm-tools : Universal
 jcmd : Universal
 jhsdb : JVM analyze
 jmh : BMT
 jcstress : Concurrent
 jol : Java Object Layout

11 / 58

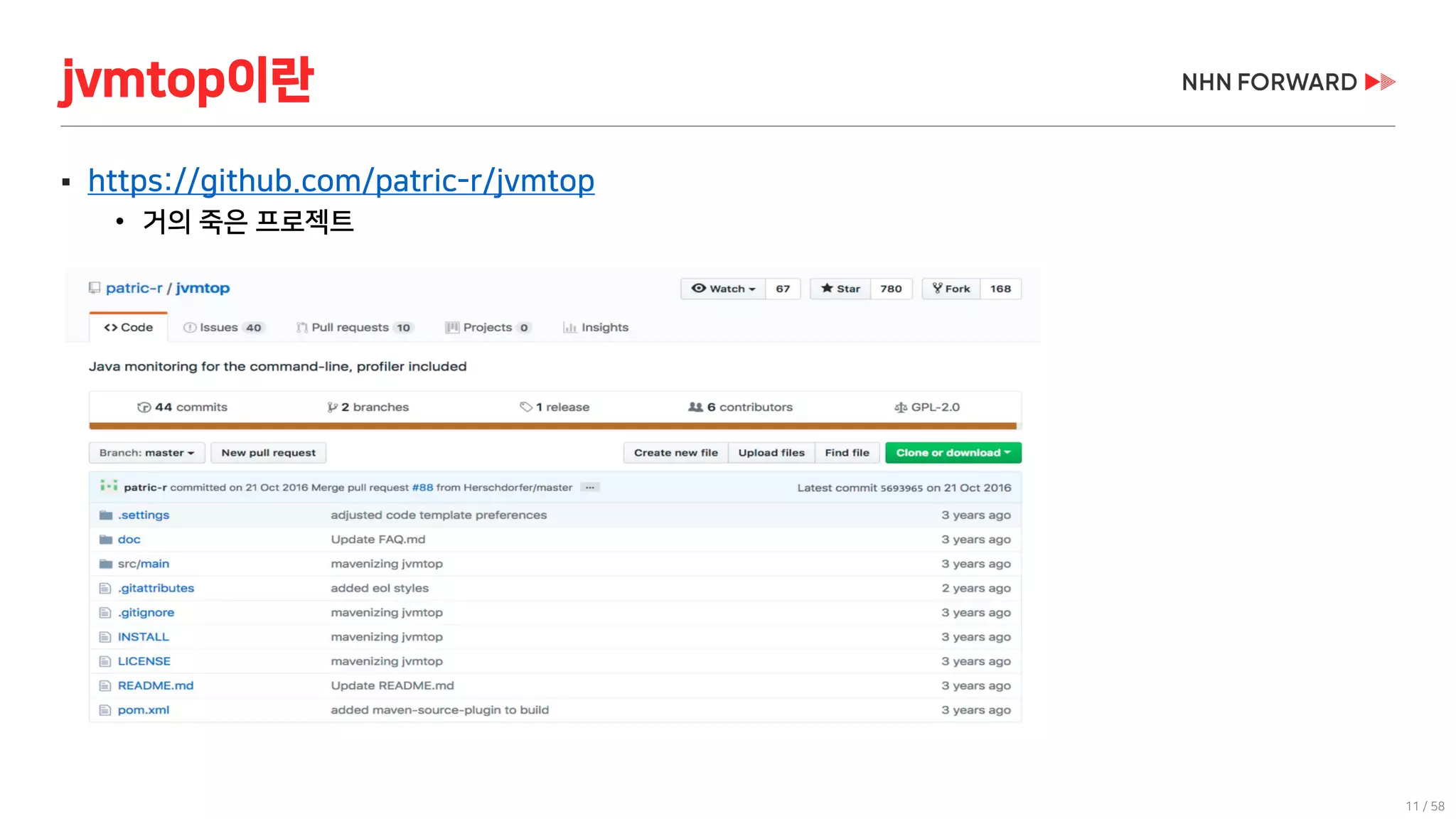

jvmtop이란
 https://github.com/patric-r/jvmtop
• 거의 죽은 프로젝트

12 / 58

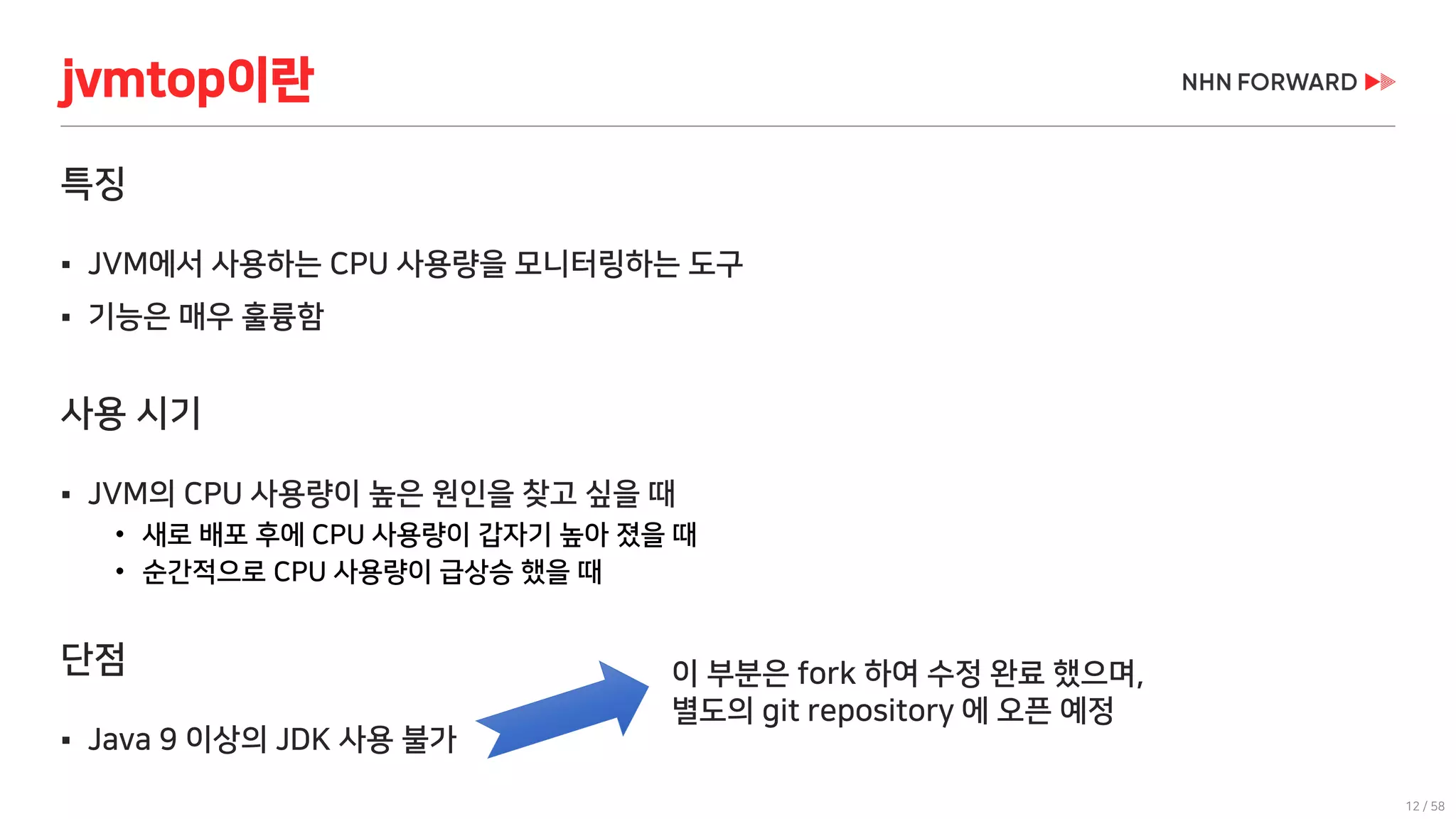

jvmtop이란
특징
 JVM에서 사용하는 CPU 사용량을 모니터링하는 도구
 기능은 매우 훌륭함
사용 시기
 JVM의 CPU 사용량이 높은 원인을 찾고 싶을 때
• 새로 배포 후에 CPU 사용량이 갑자기 높아 졌을 때
• 순간적으로 CPU 사용량이 급상승 했을 때
단점
 Java 9 이상의 JDK 사용 불가
이 부분은 fork 하여 수정 완료 했으며,
별도의 git repository 에 오픈 예정

13 / 58

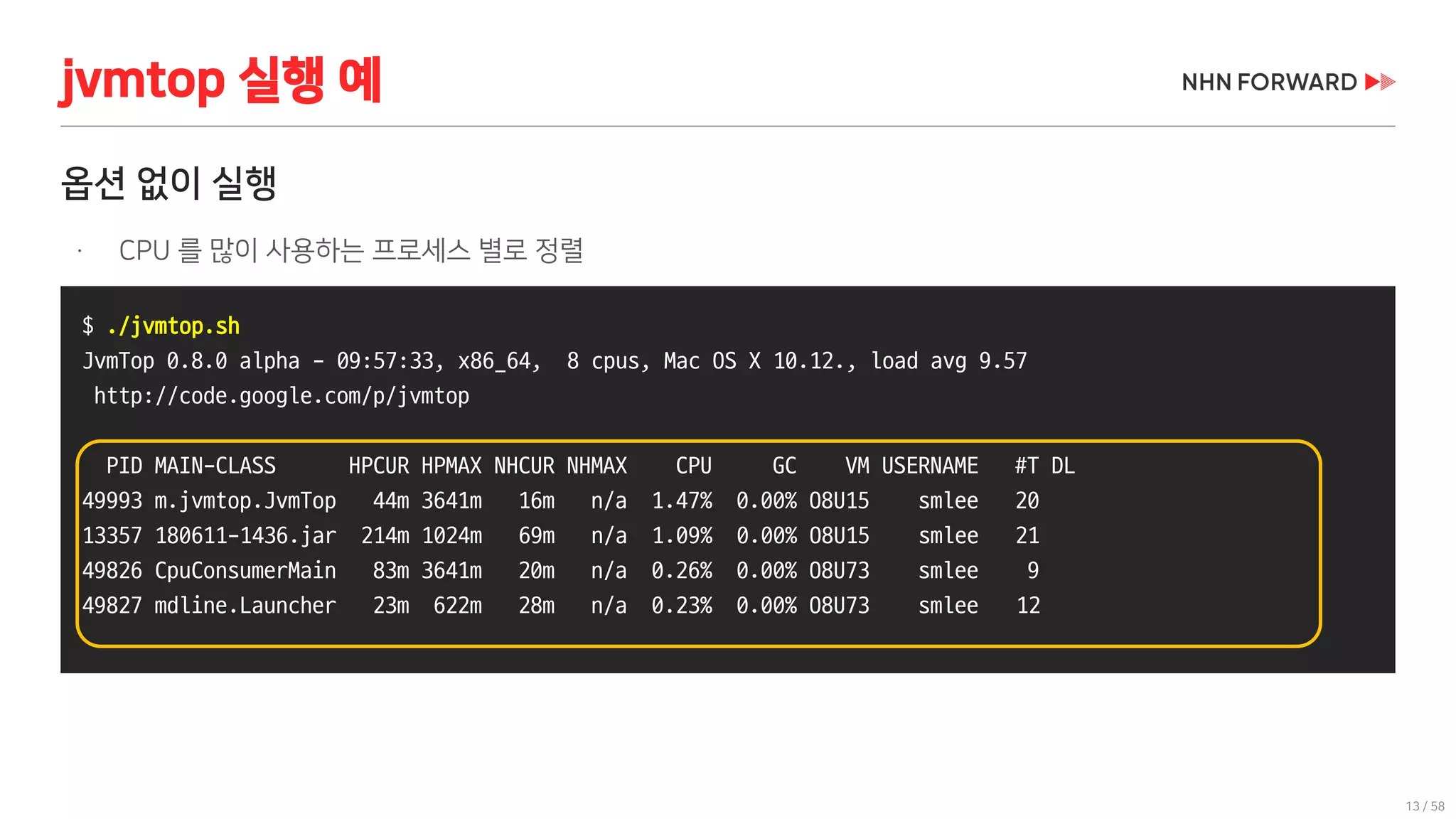

jvmtop 실행 예
옵션 없이 실행
• CPU 를 많이 사용하는 프로세스 별로 정렬
$ ./jvmtop.sh
JvmTop 0.8.0 alpha - 09:57:33, x86_64, 8 cpus, Mac OS X 10.12., load avg 9.57
http://code.google.com/p/jvmtop
PID MAIN-CLASS HPCUR HPMAX NHCUR NHMAX CPU GC VM USERNAME #T DL
49993 m.jvmtop.JvmTop 44m 3641m 16m n/a 1.47% 0.00% O8U15 smlee 20
13357 180611-1436.jar 214m 1024m 69m n/a 1.09% 0.00% O8U15 smlee 21
49826 CpuConsumerMain 83m 3641m 20m n/a 0.26% 0.00% O8U73 smlee 9
49827 mdline.Launcher 23m 622m 28m n/a 0.23% 0.00% O8U73 smlee 12

14 / 58

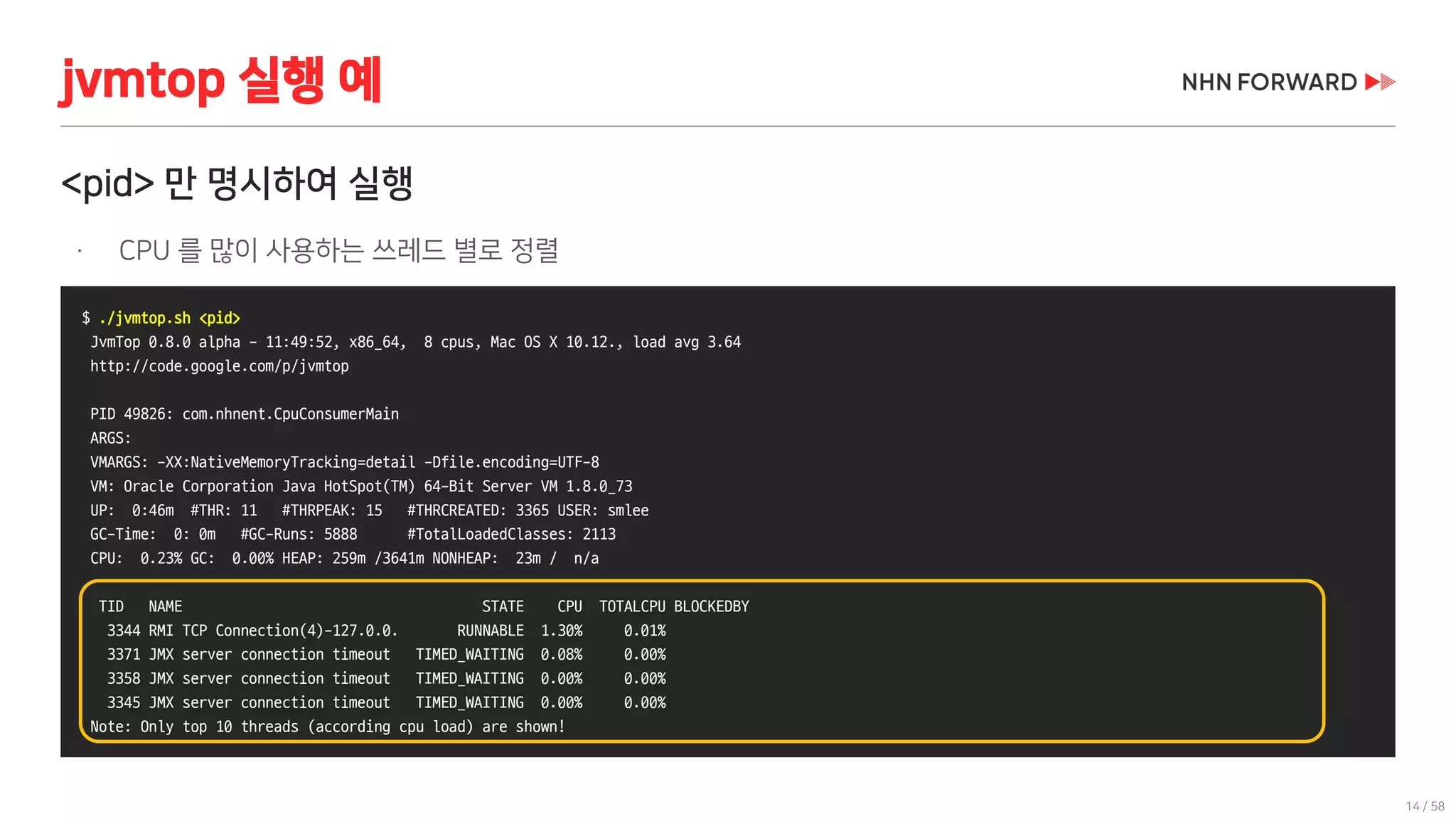

jvmtop 실행 예
<pid> 만 명시하여 실행
• CPU 를 많이 사용하는 쓰레드 별로 정렬
$ ./jvmtop.sh <pid>
PID 49826: com.nhnent.CpuConsumerMain
ARGS:
VMARGS: -XX:NativeMemoryTracking=detail -Dfile.encoding=UTF-8
VM: Oracle Corporation Java HotSpot(TM) 64-Bit Server VM 1.8.0_73
UP: 0:46m #THR: 11 #THRPEAK: 15 #THRCREATED: 3365 USER: smlee
GC-Time: 0: 0m #GC-Runs: 5888 #TotalLoadedClasses: 2113
CPU: 0.23% GC: 0.00% HEAP: 259m /3641m NONHEAP: 23m / n/a
TID NAME STATE CPU TOTALCPU BLOCKEDBY
3344 RMI TCP Connection(4)-127.0.0. RUNNABLE 1.30% 0.01%
3371 JMX server connection timeout TIMED_WAITING 0.08% 0.00%
Note: Only top 10 threads (according cpu load) are shown!

15 / 58
jvmtop 실행 예
--profile <pid> 옵션으로 실행
$ ./jvmtop.sh --profile <pid>
Profiling PID 49826: com.nhnent.CpuConsumerMain
54.58% ( 1.36s) com.nhnent.cpu.InfiniteLoop.busyMethod()
21.51% ( 0.54s) ....fasterxml.jackson.databind.util.ClassUtil.getEnclosi()
8.46% ( 0.21s) ....fasterxml.jackson.databind.util.ClassUtil.hasEnclosi()
5.92% ( 0.15s) ....fasterxml.jackson.databind.cfg.MapperConfig.collectF()
3.29% ( 0.08s) ....fasterxml.jackson.databind.deser.DeserializerCache._()
3.13% ( 0.08s) ....fasterxml.jackson.databind.introspect.AnnotatedField()
3.10% ( 0.08s) ....fasterxml.jackson.databind.util.BeanUtil.okNameForMu()

16 / 58

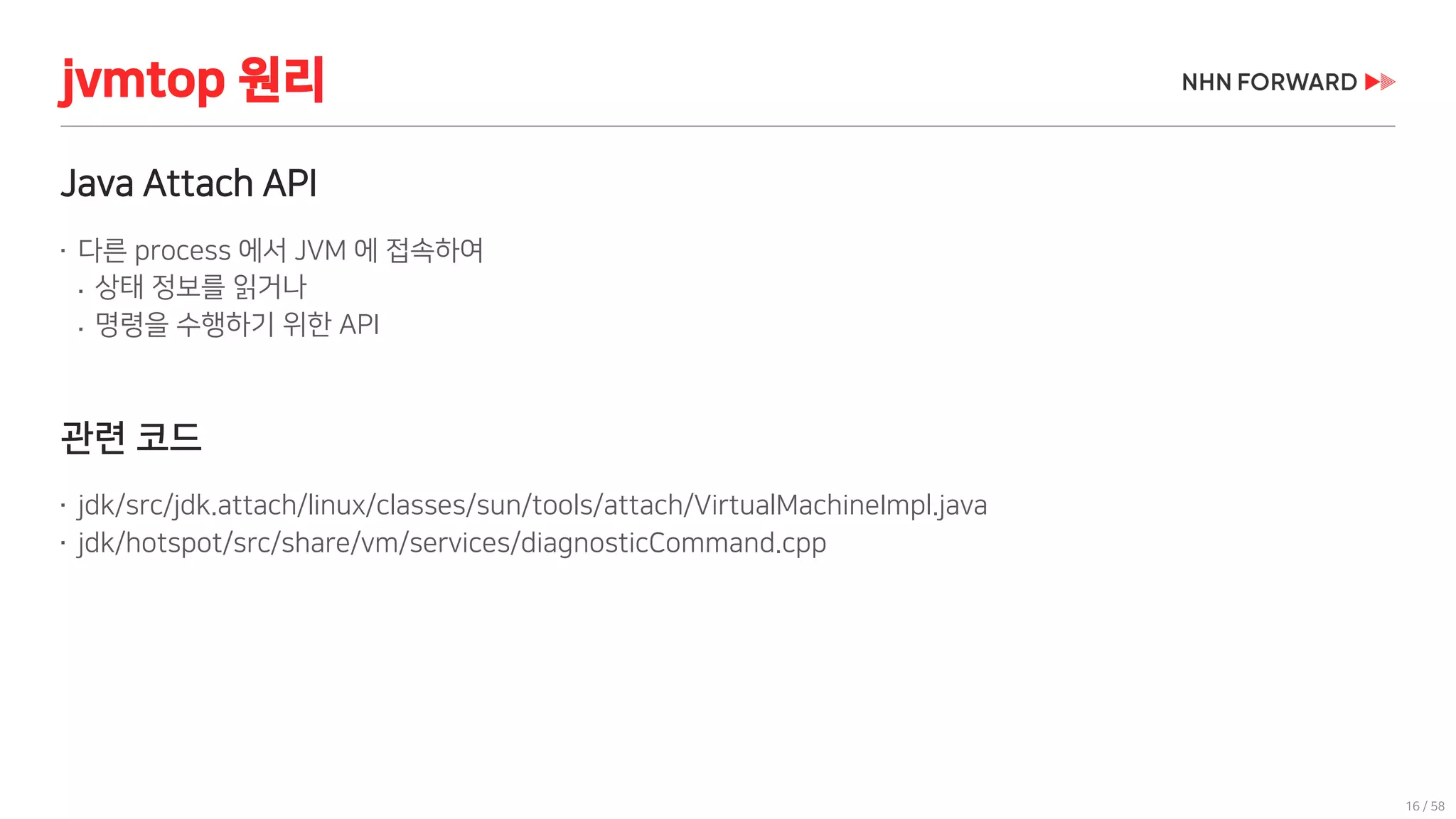

Java Attach API
 다른 process 에서 JVM 에 접속하여
 상태 정보를 읽거나
 명령을 수행하기 위한 API
관련 코드
 jdk/src/jdk.attach/linux/classes/sun/tools/attach/VirtualMachineImpl.java
 jdk/hotspot/src/share/vm/services/diagnosticCommand.cpp
jvmtop 원리

17 / 58
jvmtop 원리 (Attach API 의 원리)
jvmtop
JVM
1. SIGQUIT 요청
2. AttachListener 쓰레드 시작
3. 요청 전송
5. 응답 전송
4. 처리

20 / 58

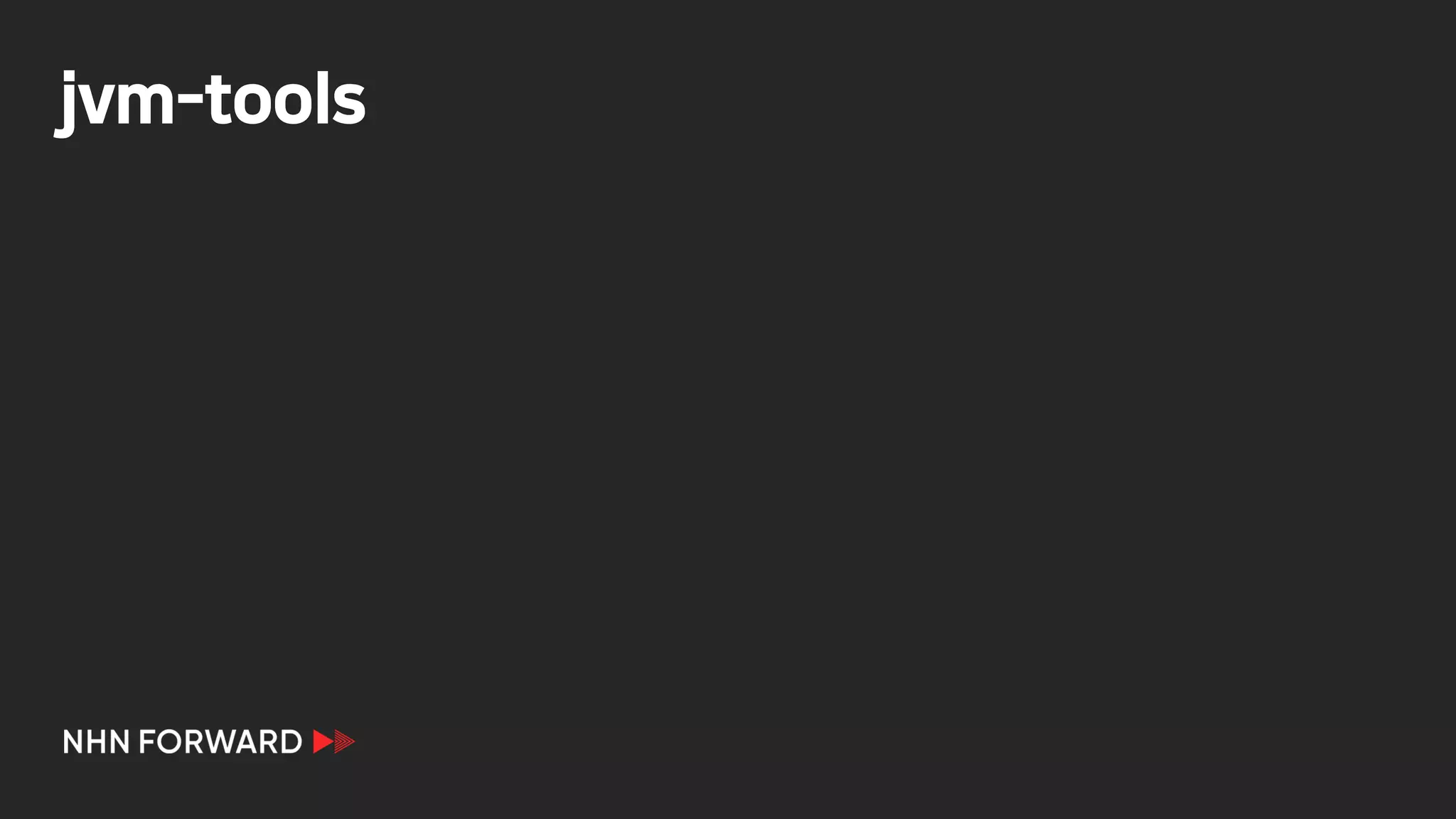

jvm-tools란
 https://github.com/aragozin/jvm-tools
• 살아 있는 프로젝트

21 / 58

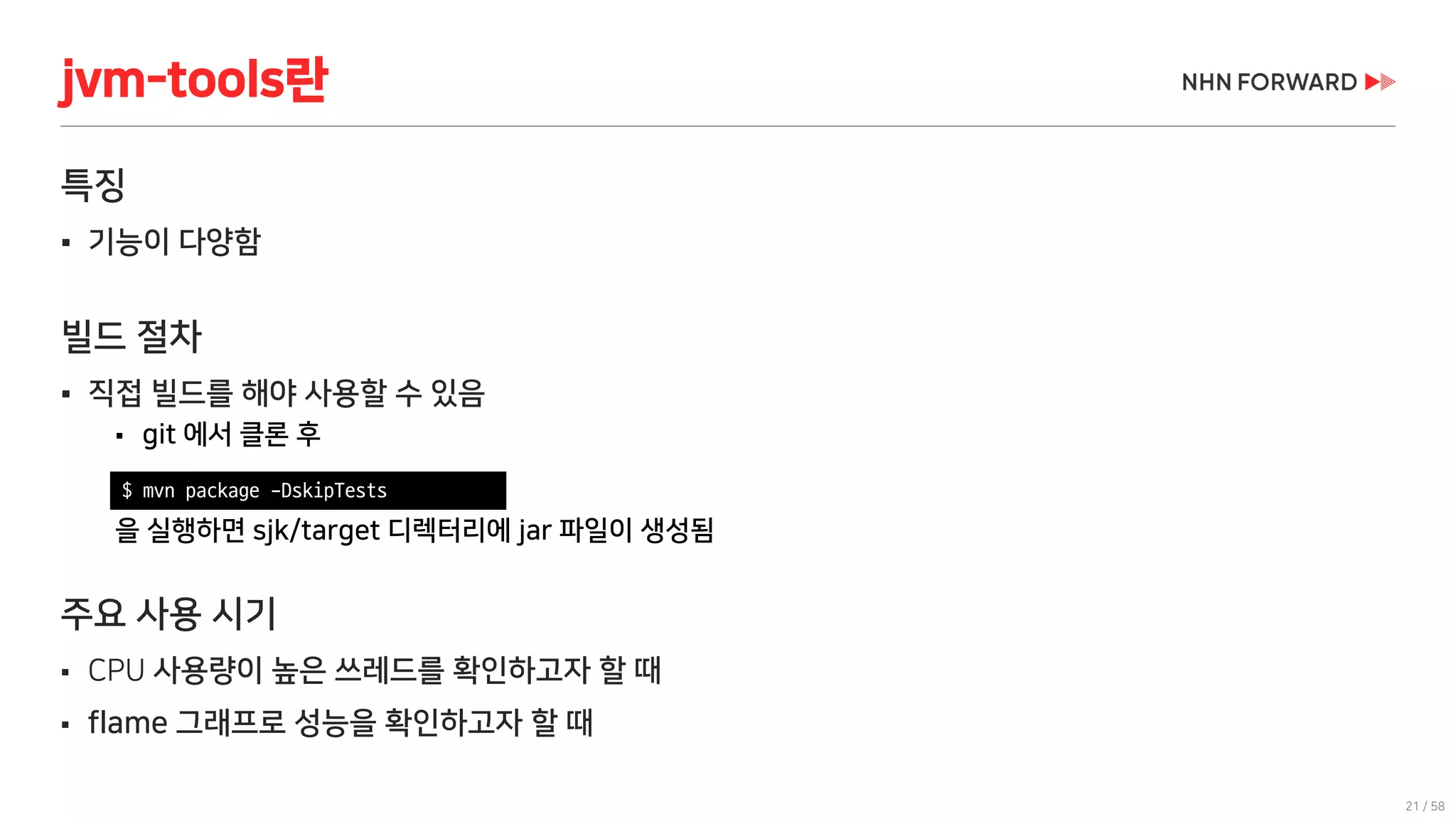

jvm-tools란
특징
 기능이 다양함
빌드 절차
 직접 빌드를 해야 사용할 수 있음
 git 에서 클론 후
을 실행하면 sjk/target 디렉터리에 jar 파일이 생성됨
주요 사용 시기
 CPU 사용량이 높은 쓰레드를 확인하고자 할 때
 flame 그래프로 성능을 확인하고자 할 때
$ mvn package -DskipTests

22 / 58
jvm-tools options
 ttop
 hh
 stcap, stcpy, ssa, frame
 mx
 jps
 gc

23 / 58
jvm-tools options
 ttop: thread top
 hh: heap histogram
 stcap, stcpy, ssa, frame: stack info
 mx: mbean
 jps: java processes
 gc: gc log

24 / 58

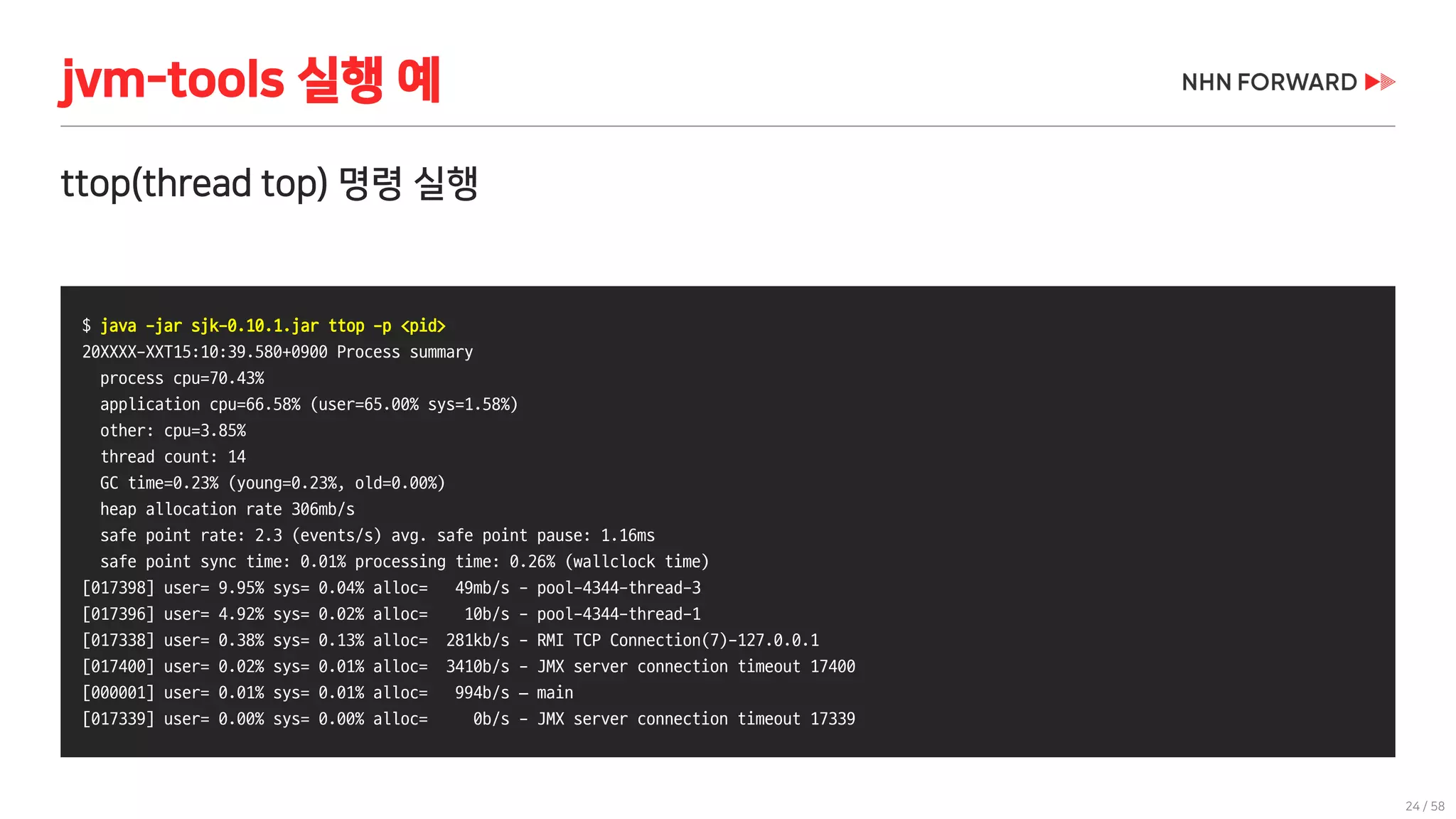

jvm-tools 실행 예
ttop(thread top) 명령 실행
$ java -jar sjk-0.10.1.jar ttop -p <pid>
20XXXX-XXT15:10:39.580+0900 Process summary
process cpu=70.43%
application cpu=66.58% (user=65.00% sys=1.58%)
other: cpu=3.85%
thread count: 14
GC time=0.23% (young=0.23%, old=0.00%)
heap allocation rate 306mb/s
safe point rate: 2.3 (events/s) avg. safe point pause: 1.16ms
safe point sync time: 0.01% processing time: 0.26% (wallclock time)
[017398] user= 9.95% sys= 0.04% alloc= 49mb/s - pool-4344-thread-3
[017396] user= 4.92% sys= 0.02% alloc= 10b/s - pool-4344-thread-1
[017338] user= 0.38% sys= 0.13% alloc= 281kb/s - RMI TCP Connection(7)-127.0.0.1
[017400] user= 0.02% sys= 0.01% alloc= 3410b/s - JMX server connection timeout 17400
[000001] user= 0.01% sys= 0.01% alloc= 994b/s – main
[017339] user= 0.00% sys= 0.00% alloc= 0b/s - JMX server connection timeout 17339

26 / 58
$ java -jar sjk-0.10.1.jar stcap -p <pid> -o
dump.std -t 15s
Writing to /develop/javalib/jvmtool/dump.std
Collected 504
Collected 1000
Collected 1506
Collected 2001
…
$ java -jar sjk-0.10.1.jar flame -f dump.std -o
report.html
Input files
./dump.std
52050 samples processed
Generated /develop/javalib/jvmtool/report.html
(195423 bytes)

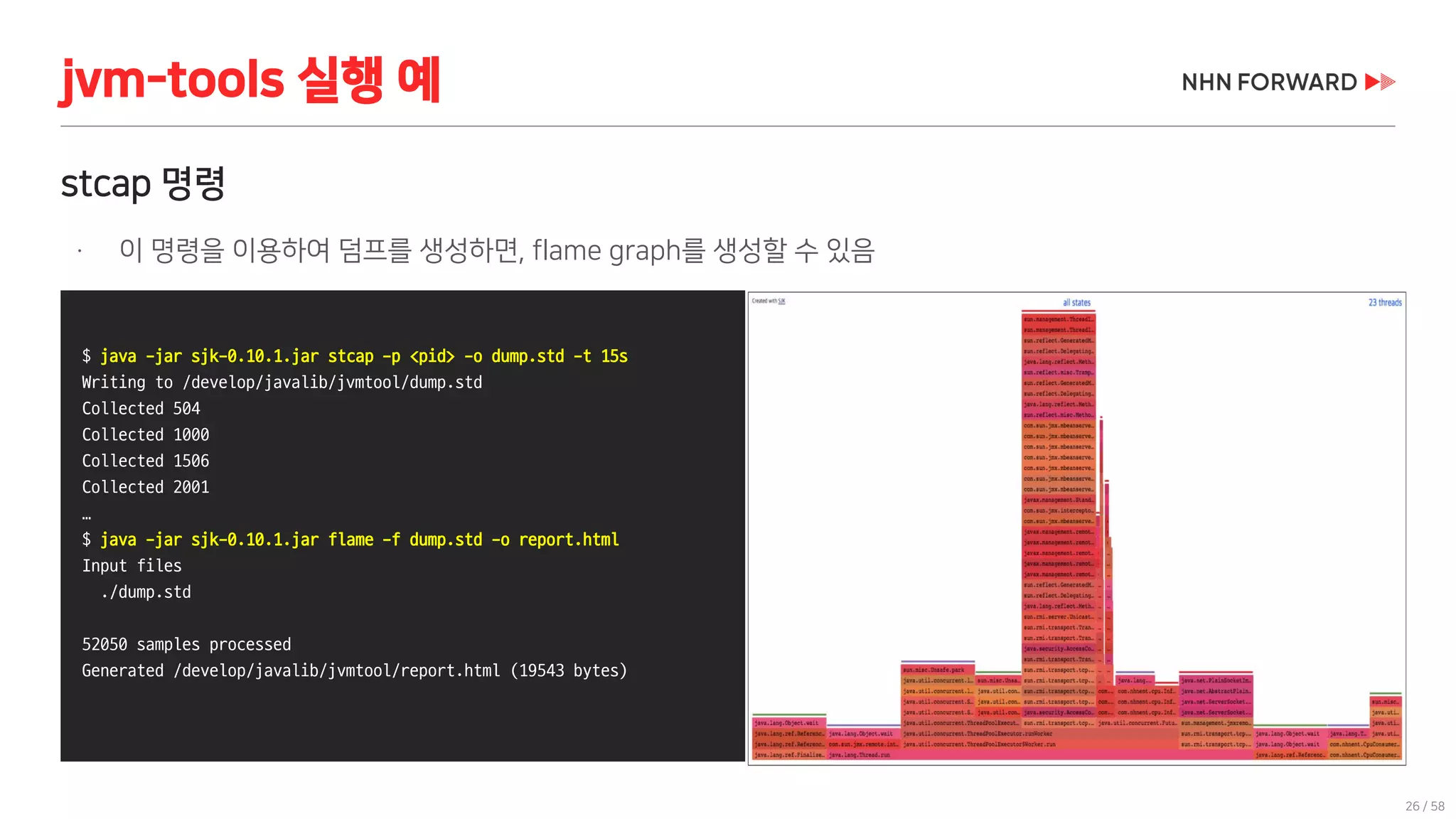

jvm-tools 실행 예
stcap 명령
• 이 명령을 이용하여 덤프를 생성하면, flame graph를 생성할 수 있음
$ java -jar sjk-0.10.1.jar stcap -p <pid> -o dump.std -t 15s
Writing to /develop/javalib/jvmtool/dump.std
Collected 504
Collected 1000
Collected 1506
Collected 2001
…
$ java -jar sjk-0.10.1.jar flame -f dump.std -o report.html
Input files
./dump.std
52050 samples processed
Generated /develop/javalib/jvmtool/report.html (19543 bytes)

28 / 58
개요
• 왜 해당 서버 리소스의 상태가 바쁜지에 대한 성능 분석이 필요할 때 사용하는 도구
분석 방법
• X 축: 해당 메소드에서 얼마나 많은 시간을 소비했는지를 나타냄
• Y 축: 스택(stack)의 깊이를 나타냄
• 색상: 설정에 따라 다름
• 유의사항
• X축이 시간의 흐름을 나타내지 않기 때문에 가로 너비를 읽어야 함!
참고 링크
• https://blog.codecentric.de/en/2017/09/jvm-fire-using-flame-graphs-analyse-performance/
• http://www.brendangregg.com/FlameGraphs/cpuflamegraphs.html
참고 – flame 그래프란

30 / 58

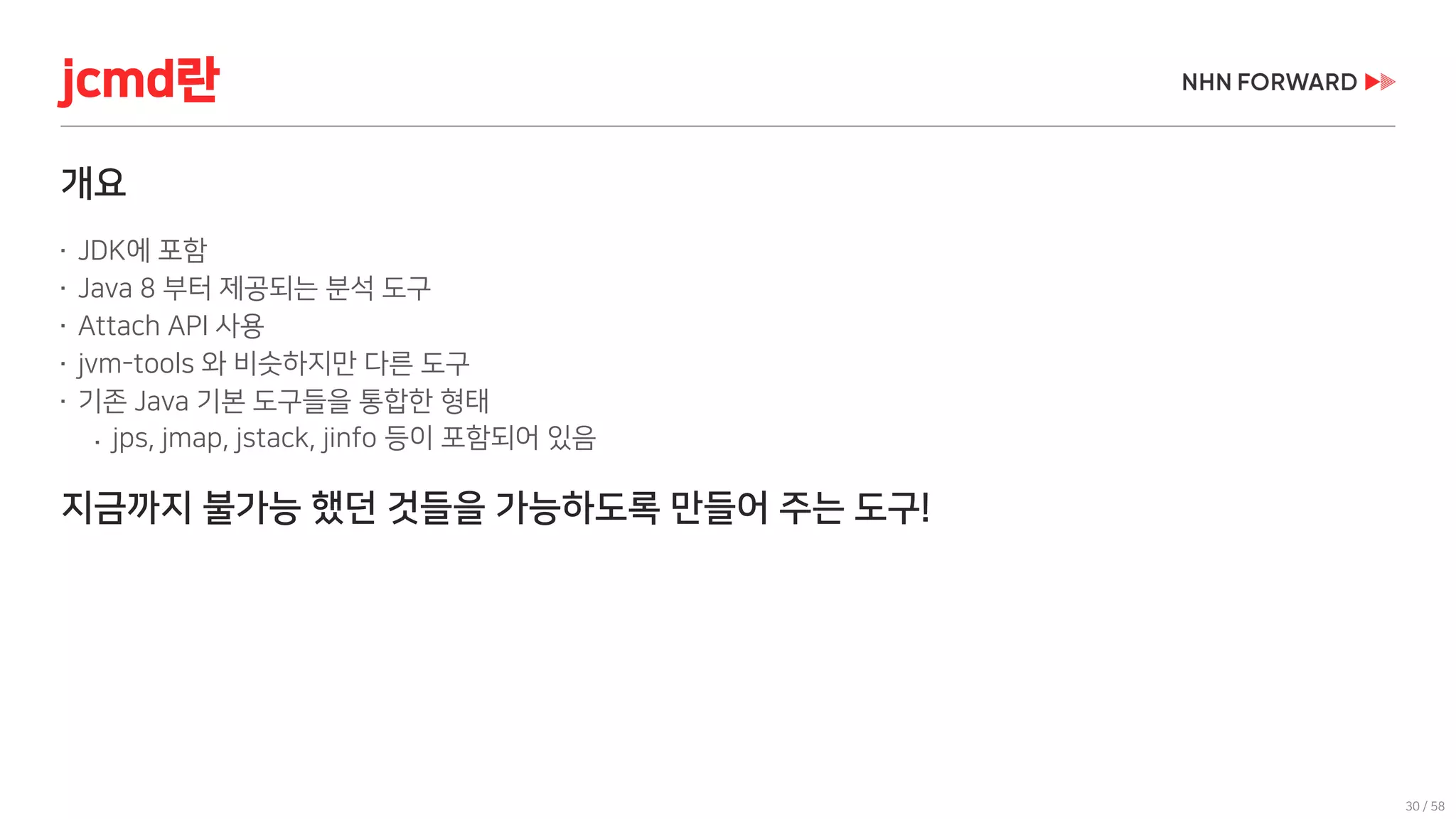

jcmd란
개요
 JDK에 포함
 Java 8 부터 제공되는 분석 도구
 Attach API 사용
 jvm-tools 와 비슷하지만 다른 도구
 기존 Java 기본 도구들을 통합한 형태
 jps, jmap, jstack, jinfo 등이 포함되어 있음
지금까지 불가능 했던 것들을 가능하도록 만들어 주는 도구!

31 / 58

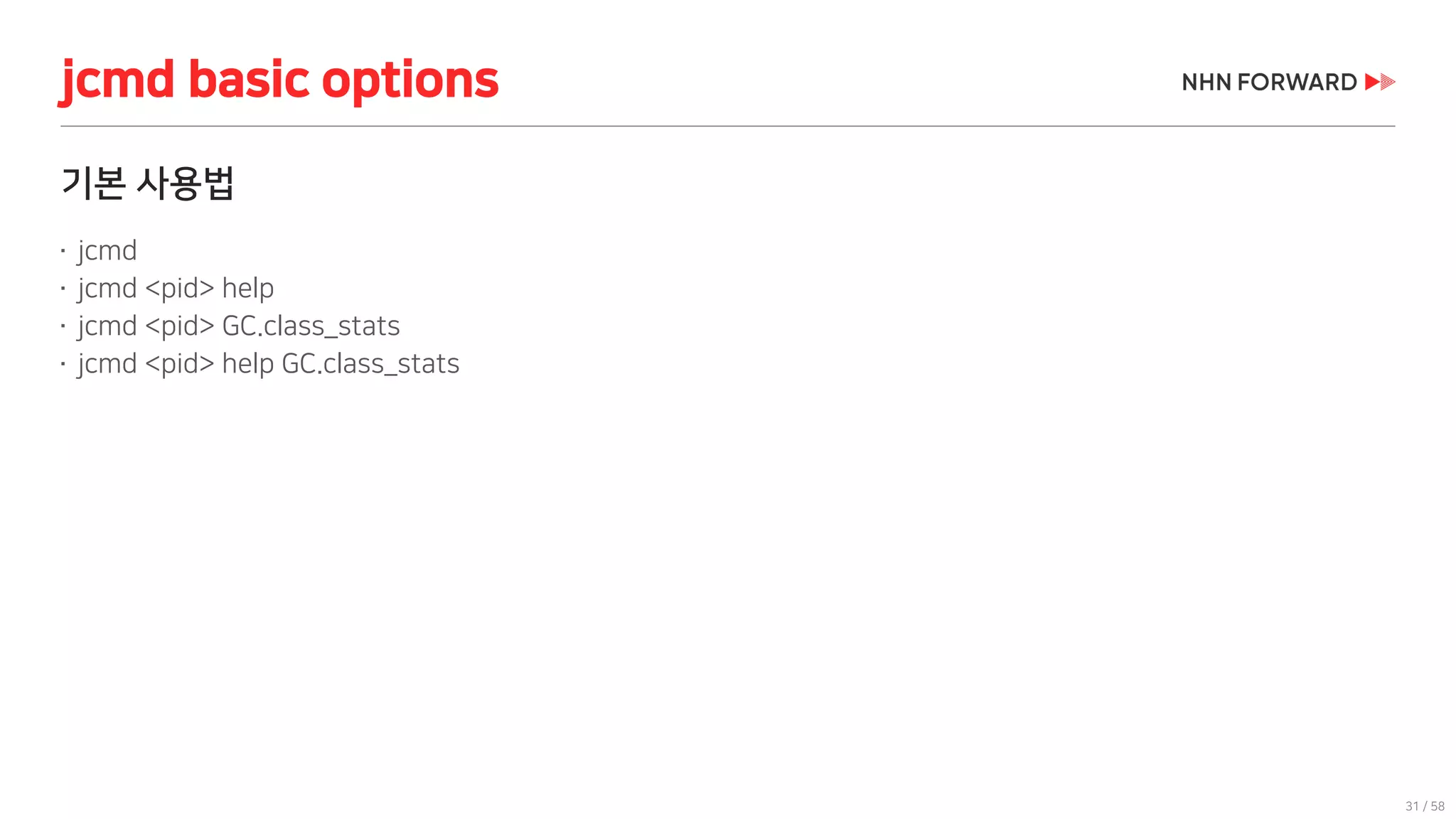

기본 사용법
 jcmd
 jcmd <pid> help
 jcmd <pid> GC.class_stats
 jcmd <pid> help GC.class_stats
jcmd basic options

32 / 58
기본 사용법
 jcmd: Java 프로세스 목록
 jcmd <pid> help: 사용 가능한 명령어 목록
 jcmd <pid> GC.class_stats: GC.class_stats 실행
 jcmd <pid> help GC.class_stats: GC.class_stats의 도움말
jcmd basic options

jcmd popular commands

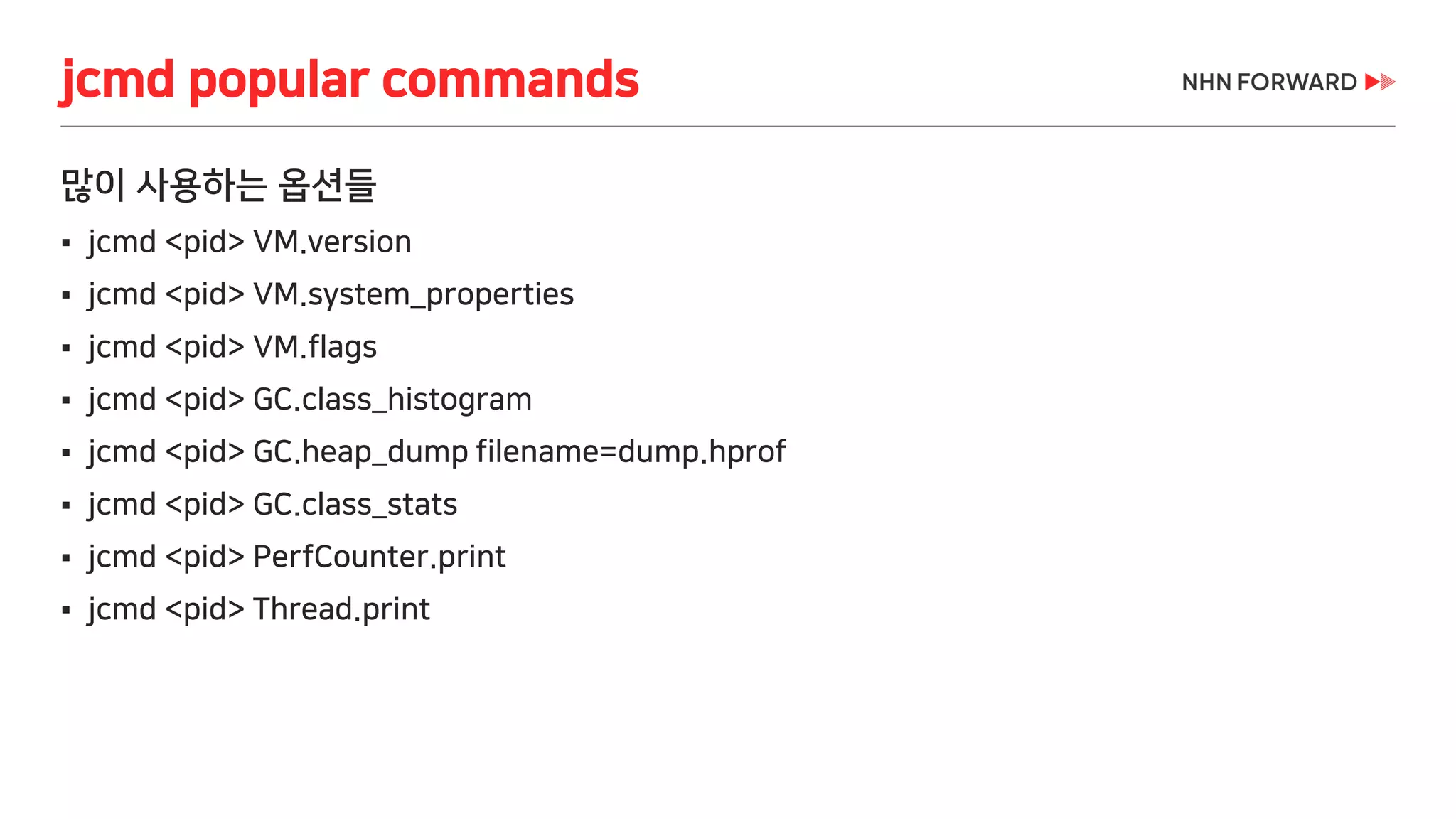

많이 사용하는 옵션들
 jcmd <pid> VM.version
 jcmd <pid> VM.system_properties
 jcmd <pid> VM.flags
 jcmd <pid> GC.class_histogram
 jcmd <pid> GC.heap_dump filename=dump.hprof
 jcmd <pid> GC.class_stats
 jcmd <pid> PerfCounter.print
 jcmd <pid> Thread.print

jcmd popular commands
많이 사용하는 옵션들
 jcmd <pid> VM.version : JVM 버전 출력
 jcmd <pid> VM.system_properties : 시스템 속성값 출력
 jcmd <pid> VM.flags : VM 에 수동/자동으로 설정된 옵션 목록 출력
 jcmd <pid> GC.class_histogram : 메모리 점유 히스토그램 표. (jmap –histo <pid>와 동일)
 jcmd <pid> GC.heap_dump filename=dump.hprof : 힙 덤프 생성 (jmap 의 힙덤프 생성과 동일)
 jcmd <pid> GC.class_stats : Java 클래스의 메타 데이터 통계
 jcmd <pid> PerfCounter.print : 성능 카운터 값 출력
 jcmd <pid> Thread.print : 쓰레드 덤프 출력
https://dzone.com/articles/how-to-read-a-thread-dump 참고

36 / 58

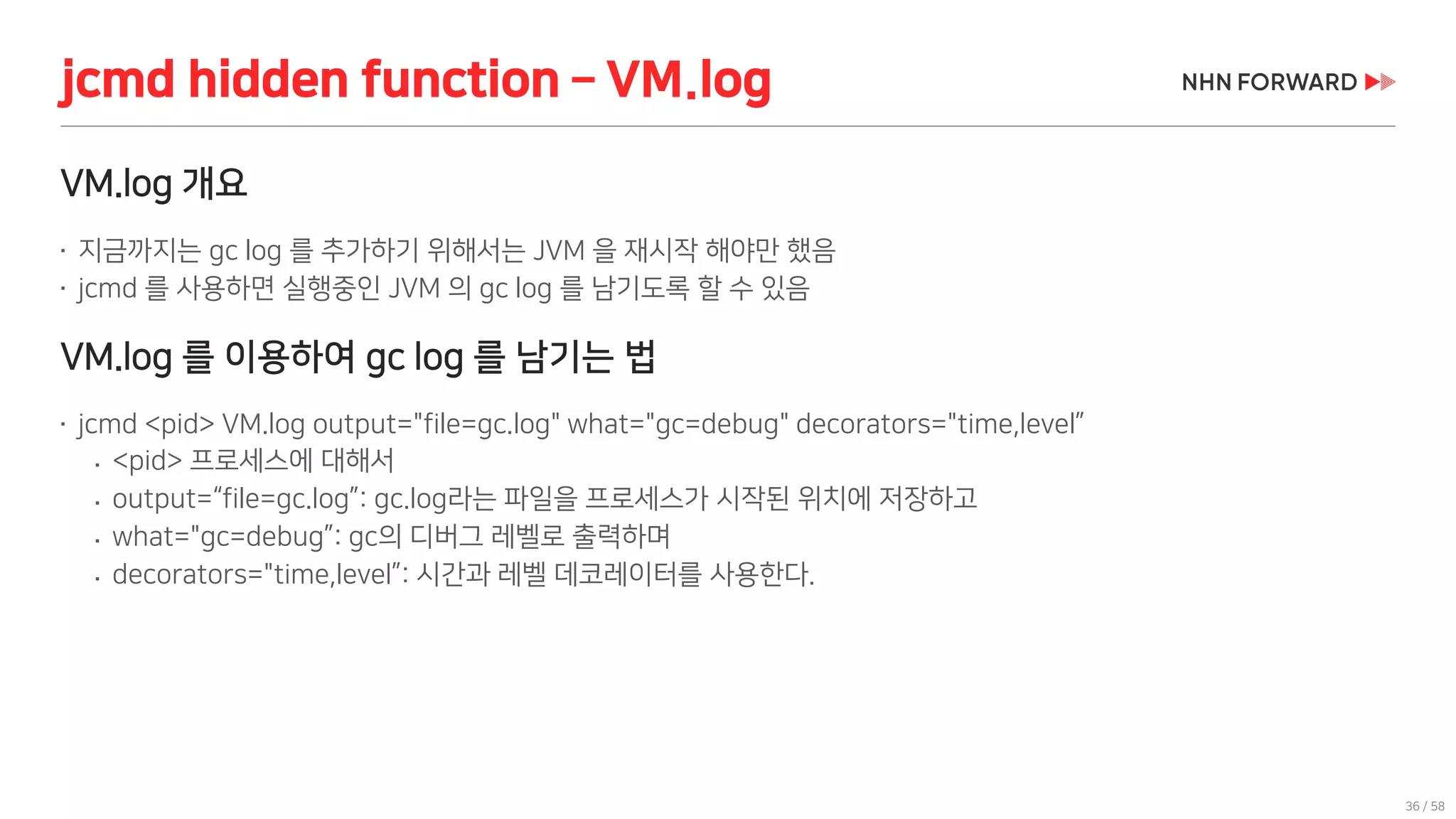

VM.log 개요
 지금까지는 gc log 를 추가하기 위해서는 JVM 을 재시작 해야만 했음
 jcmd 를 사용하면 실행중인 JVM 의 gc log 를 남기도록 할 수 있음
VM.log 를 이용하여 gc log 를 남기는 법
 jcmd <pid> VM.log output="file=gc.log" what="gc=debug" decorators="time,level”
 <pid> 프로세스에 대해서
 output=“file=gc.log”: gc.log라는 파일을 프로세스가 시작된 위치에 저장하고
 what="gc=debug”: gc의 디버그 레벨로 출력하며
 decorators="time,level”: 시간과 레벨 데코레이터를 사용한다.
jcmd hidden function – VM.log

37 / 58
VM.log options
 output
 output_options
 what
 decorators
 disable
 list
 rotate

38 / 58
VM.log options
 output: 파일 이름 등을 지정
 output_options: filecount (파일 개수), filesize (파일 크기)등 지정
 what: 로그 레벨 지정 (trace, debug, info, warning, error)
 decorators: 추가 항목들 지정
 disable: 로깅 끄기
 list: 로깅 목록들
 rotate: 파일 로테이트 방식
참고 사항
 로그 레벨, 로그 데코레이터의 종류, 로그 태그의 종류들은 list 옵션 실행 시 출력됨

39 / 58
VM.log 사용시 주의사항
 주의 사항
 output 파일의 이름을 지정하면, JVM 이 시작한 위치에 로그가 쌓이기 때문에 절대 경로로 지정하는 것을 권장
 시작 위치 확인 : pwdx <pid> (linux only)
 아무 생각없이 시작하는 명령만 실행하면 로깅하는 작업이 계속 추가될 수 있으므로,
명령으로 현재 로깅 중인 내역들을 확인해 봐야 함
관련 내용
 http://openjdk.java.net/jeps/158
$ jcmd <pid> VM.log list

40 / 58

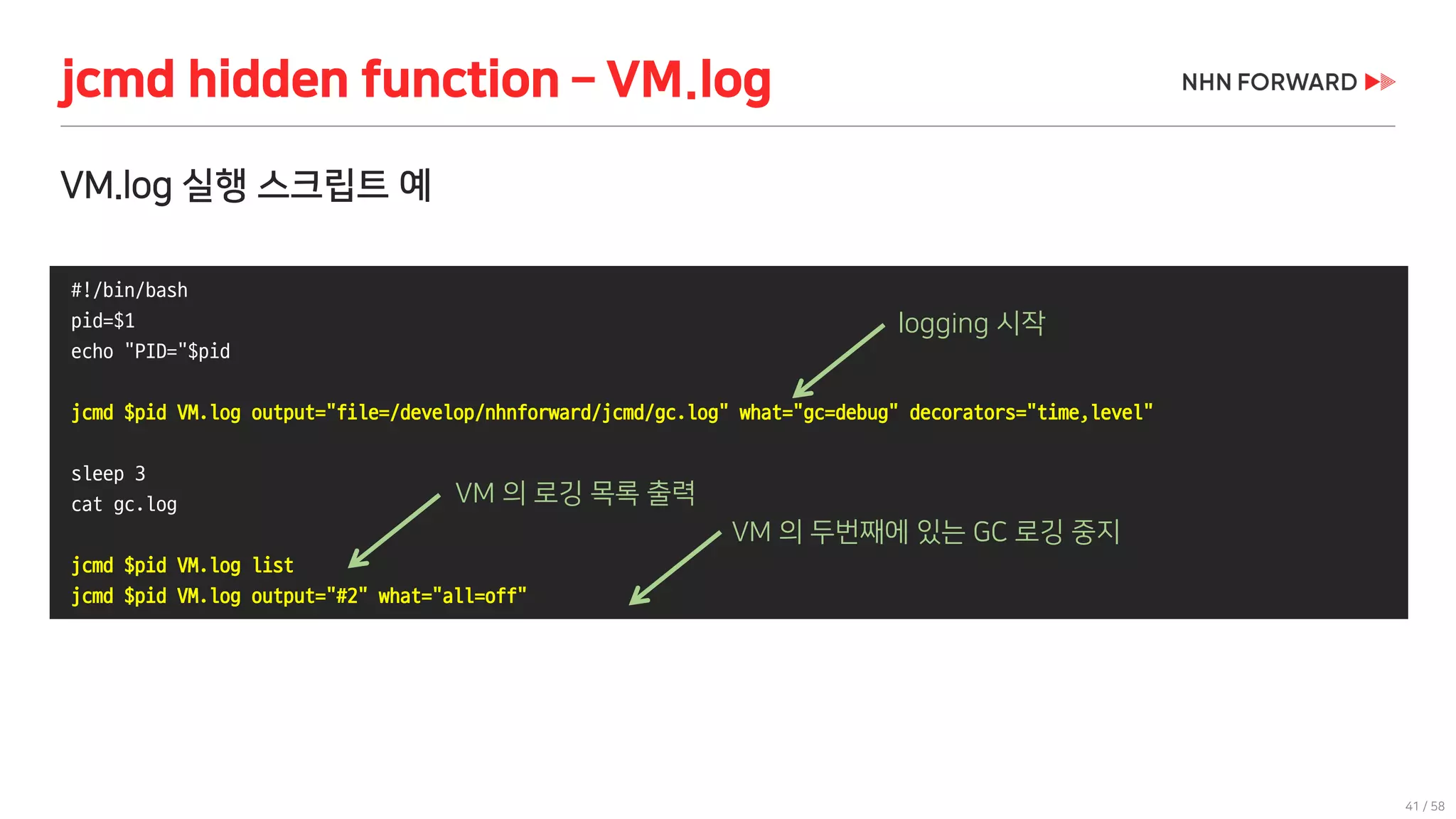

VM.log 실행 스크립트 예
#!/bin/bash
pid=$1
echo "PID="$pid
jcmd $pid VM.log output="file=/develop/nhnforward/jcmd/gc.log" what="gc=debug" decorators="time,level"
sleep 3
cat gc.log
jcmd $pid VM.log list
jcmd $pid VM.log output="#2" what="all=off"

41 / 58
VM.log 실행 스크립트 예
#!/bin/bash
pid=$1
echo "PID="$pid
jcmd $pid VM.log output="file=/develop/nhnforward/jcmd/gc.log" what="gc=debug" decorators="time,level"
sleep 3
cat gc.log
jcmd $pid VM.log list
jcmd $pid VM.log output="#2" what="all=off"
logging 시작
VM 의 로깅 목록 출력
VM 의 두번째에 있는 GC 로깅 중지

43 / 58
NMT 개요
 NMT == Native Memory Tracking
 HotSpot JVM 의 내부 메모리 사용량을 추적하는 기능
NMT 사용법
1. JVM 시작시 다음의 옵션을 추가
 -XX:NativeMemoryTracking=summary 혹은 -XX:NativeMemoryTracking=detail
2. baseline 지정
 jcmd <pid> VM.native_memory baseline
3. diff 로 확인
 jcmd <pid> VM.native_memory detail.diff
jcmd hidden function – NMT

44 / 58
참고 링크
 https://docs.oracle.com/javase/8/docs/technotes/guides/vm/nmt-8.html
 https://docs.oracle.com/javase/8/docs/technotes/guides/troubleshoot/tooldescr007.html
jcmd hidden function – NMT

46 / 58

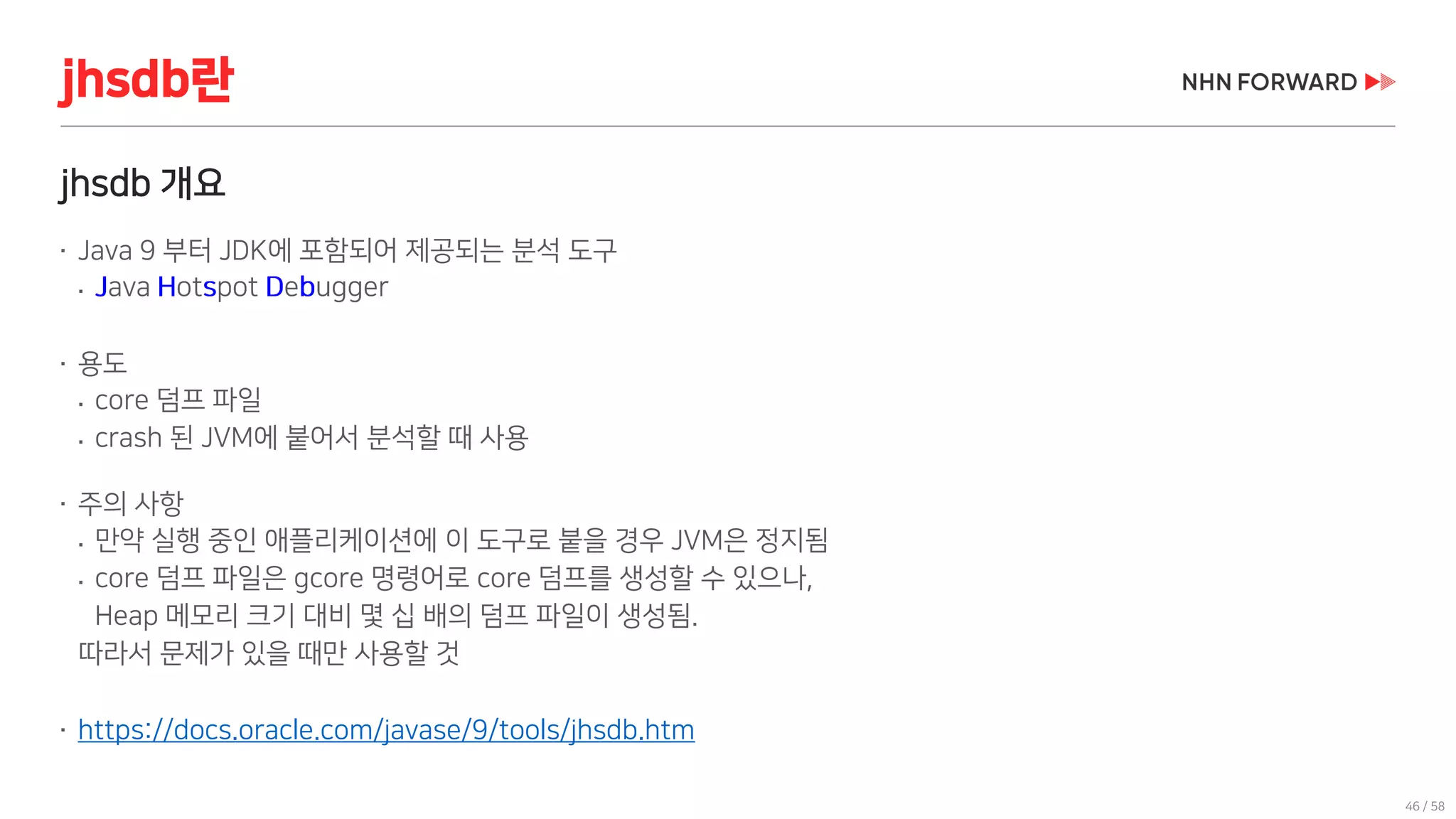

jhsdb 개요
 Java 9 부터 JDK에 포함되어 제공되는 분석 도구

 용도
 core 덤프 파일
 crash 된 JVM에 붙어서 분석할 때 사용
 주의 사항
 만약 실행 중인 애플리케이션에 이 도구로 붙을 경우 JVM은 정지됨
 core 덤프 파일은 gcore 명령어로 core 덤프를 생성할 수 있으나,
Heap 메모리 크기 대비 몇 십 배의 덤프 파일이 생성됨.
따라서 문제가 있을 때만 사용할 것
 https://docs.oracle.com/javase/9/tools/jhsdb.htm
jhsdb란

47 / 58

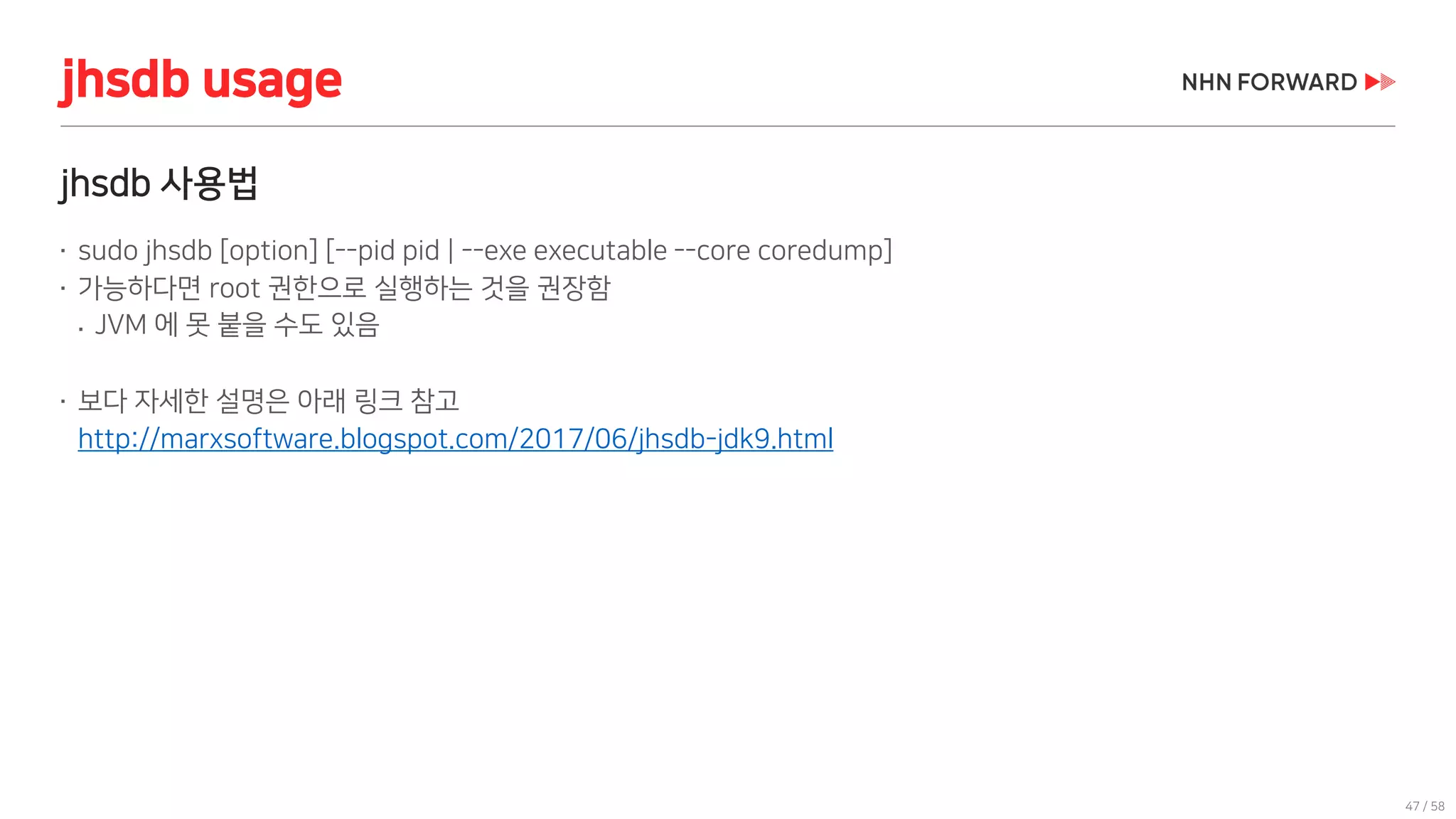

jhsdb 사용법
 sudo jhsdb [option] [--pid pid | --exe executable --core coredump]
 가능하다면 root 권한으로 실행하는 것을 권장함
 JVM 에 못 붙을 수도 있음
 보다 자세한 설명은 아래 링크 참고
http://marxsoftware.blogspot.com/2017/06/jhsdb-jdk9.html
jhsdb usage

48 / 58

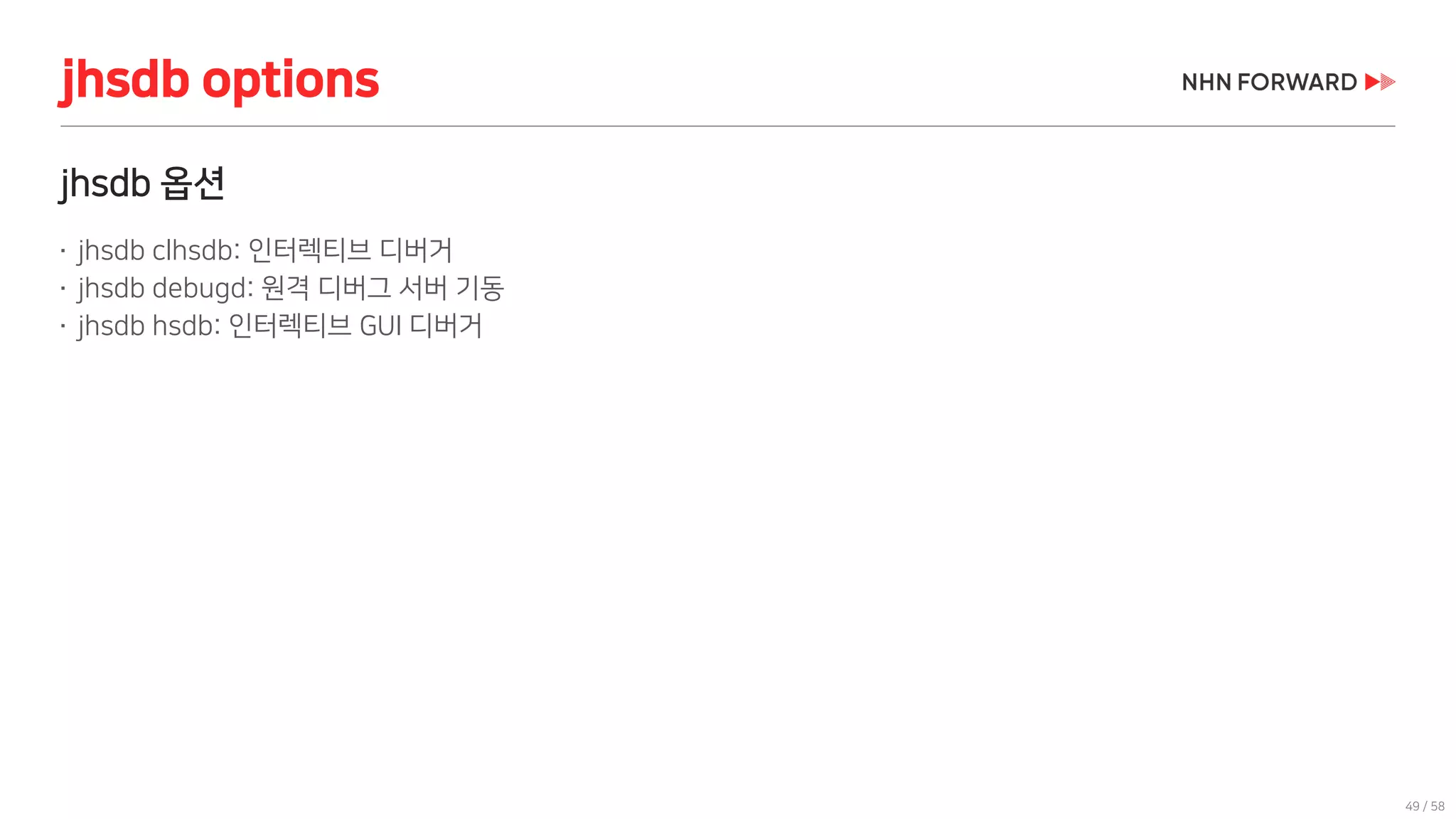

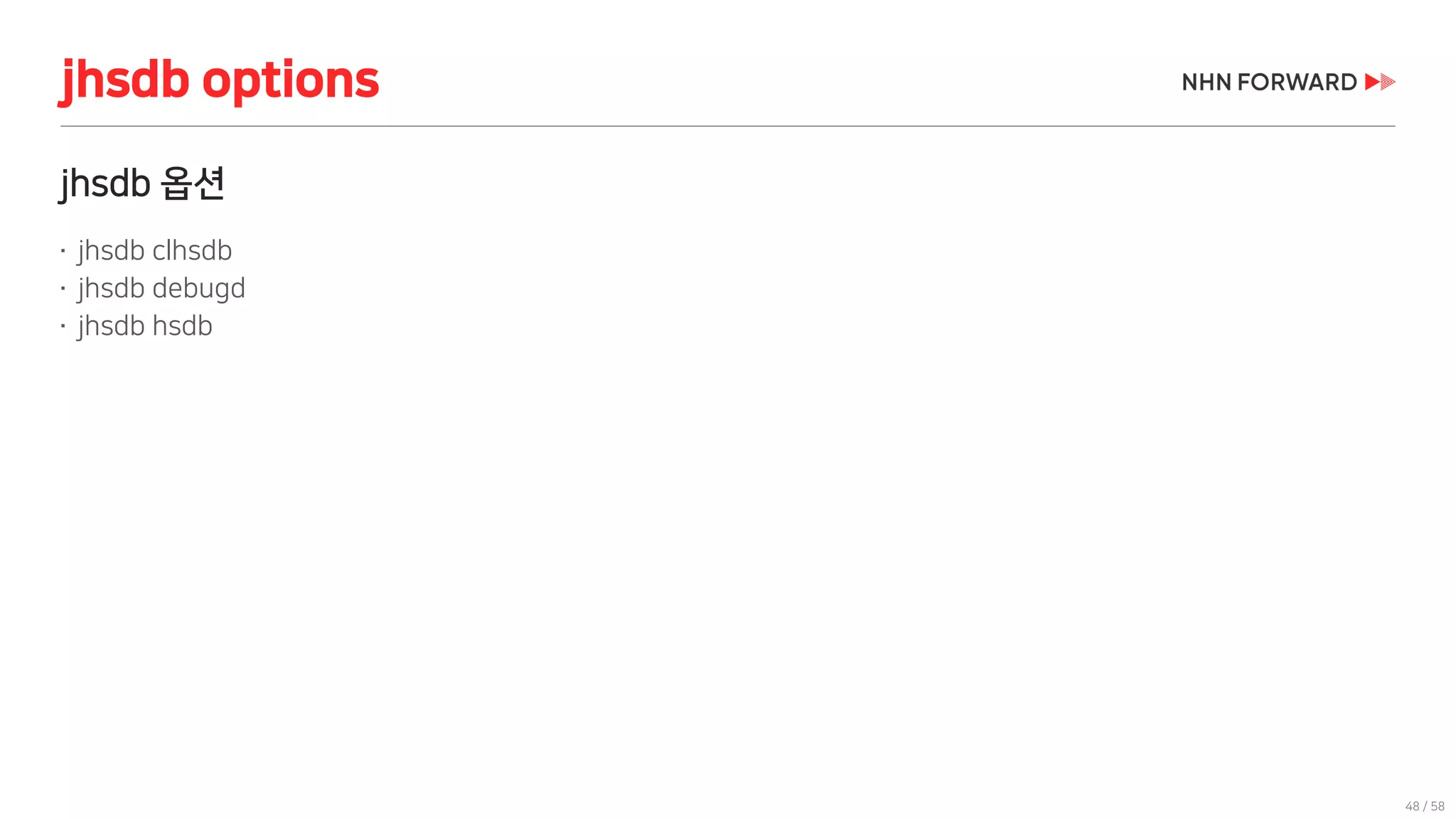

jhsdb 옵션
 jhsdb clhsdb
 jhsdb debugd
 jhsdb hsdb
jhsdb options

49 / 58
jhsdb 옵션

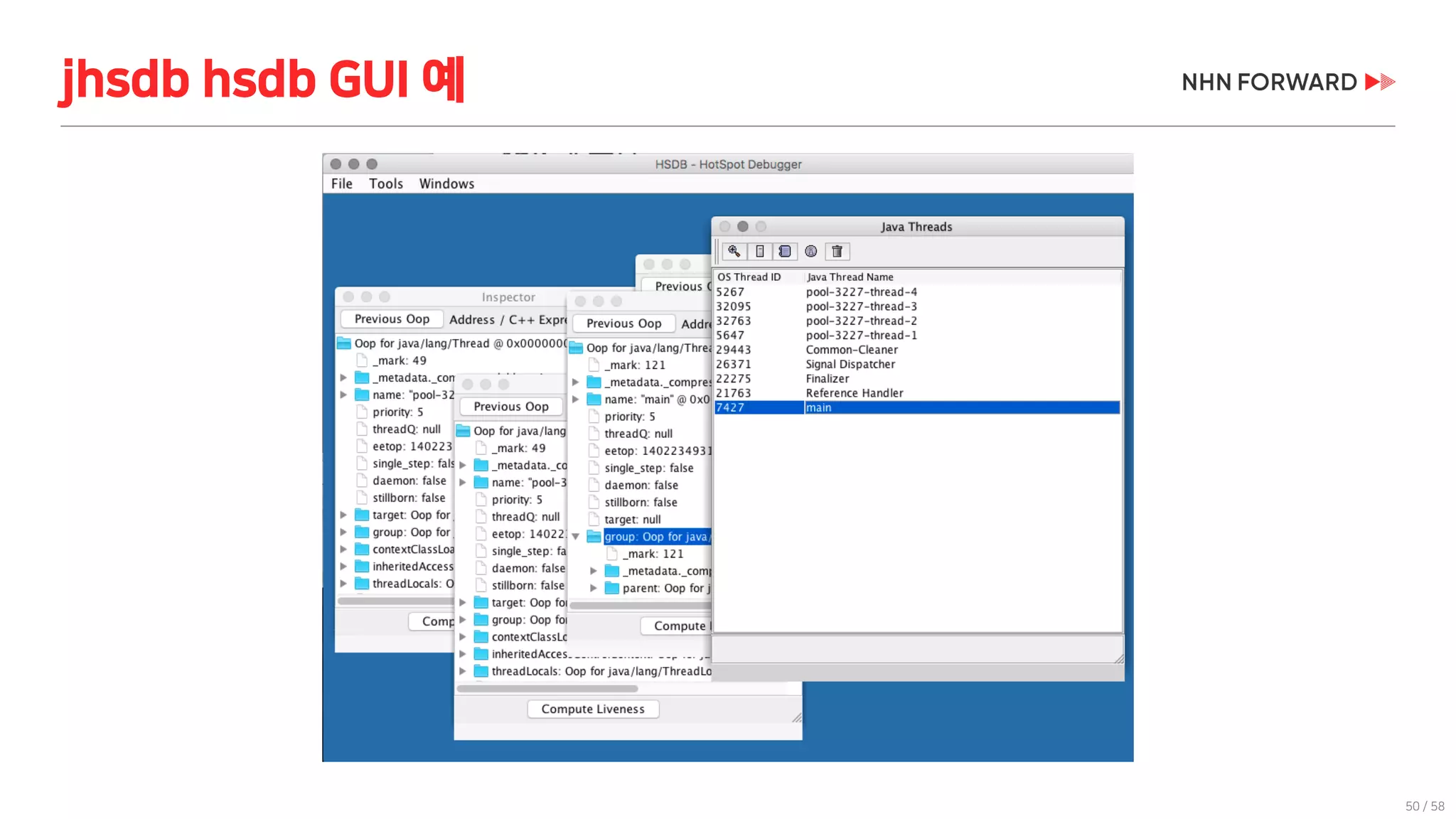

 jhsdb clhsdb: 인터렉티브 디버거
 jhsdb debugd: 원격 디버그 서버 기동
 jhsdb hsdb: 인터렉티브 GUI 디버거
jhsdb options

52 / 58

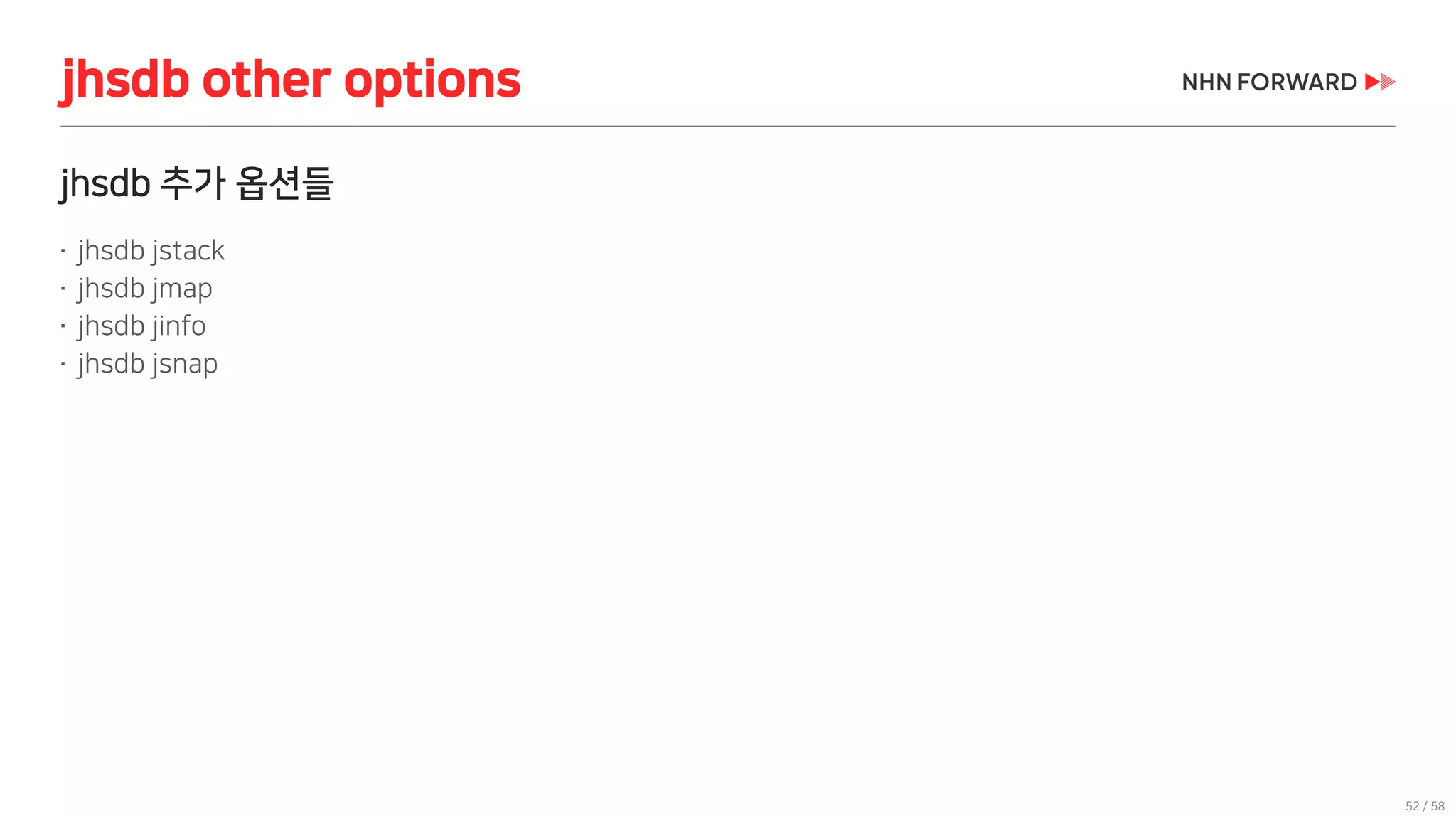

jhsdb 추가 옵션들
 jhsdb jstack
 jhsdb jmap
 jhsdb jinfo
 jhsdb jsnap
jhsdb other options

54 / 58

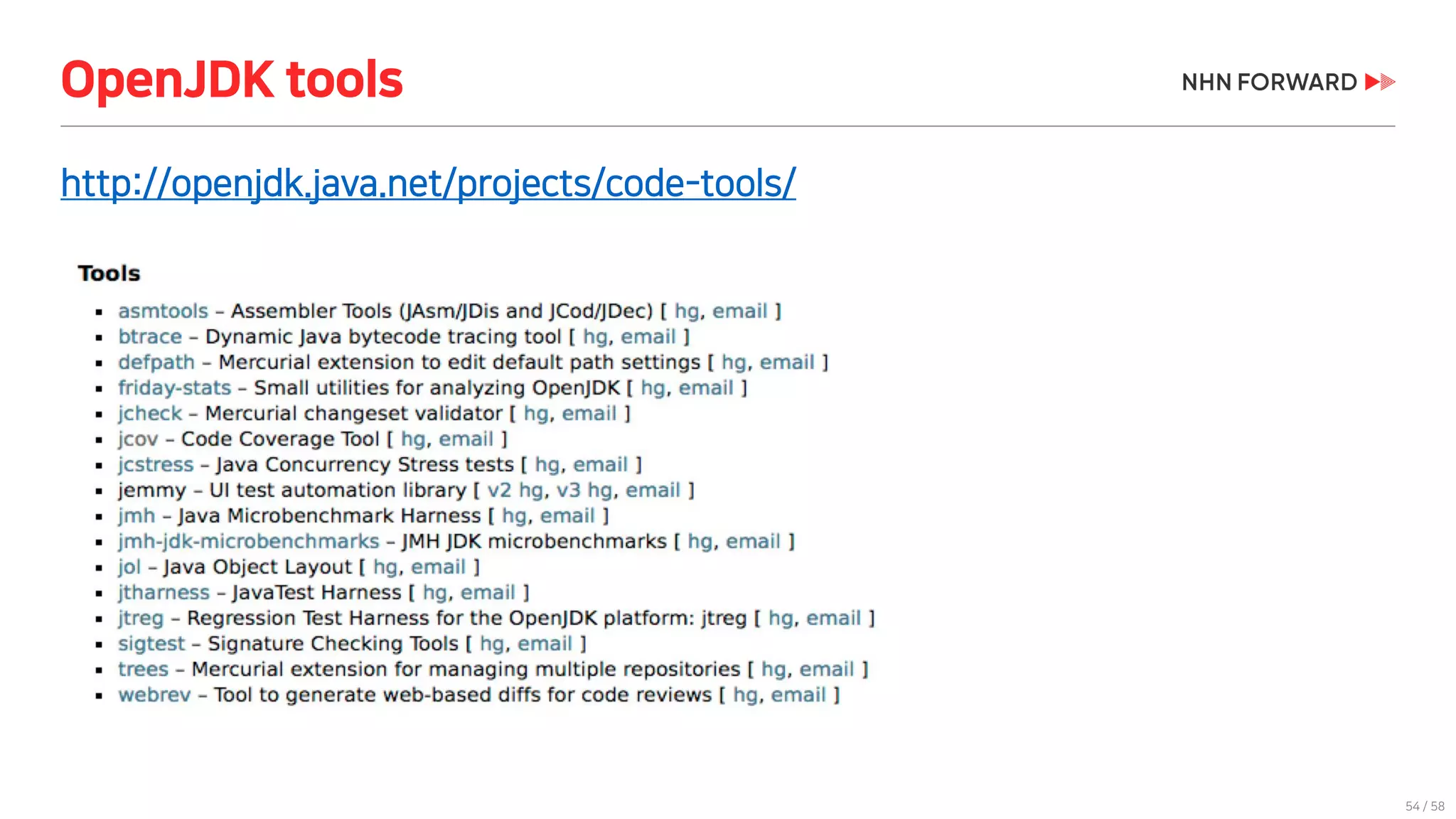

http://openjdk.java.net/projects/code-tools/
OpenJDK tools

55 / 58

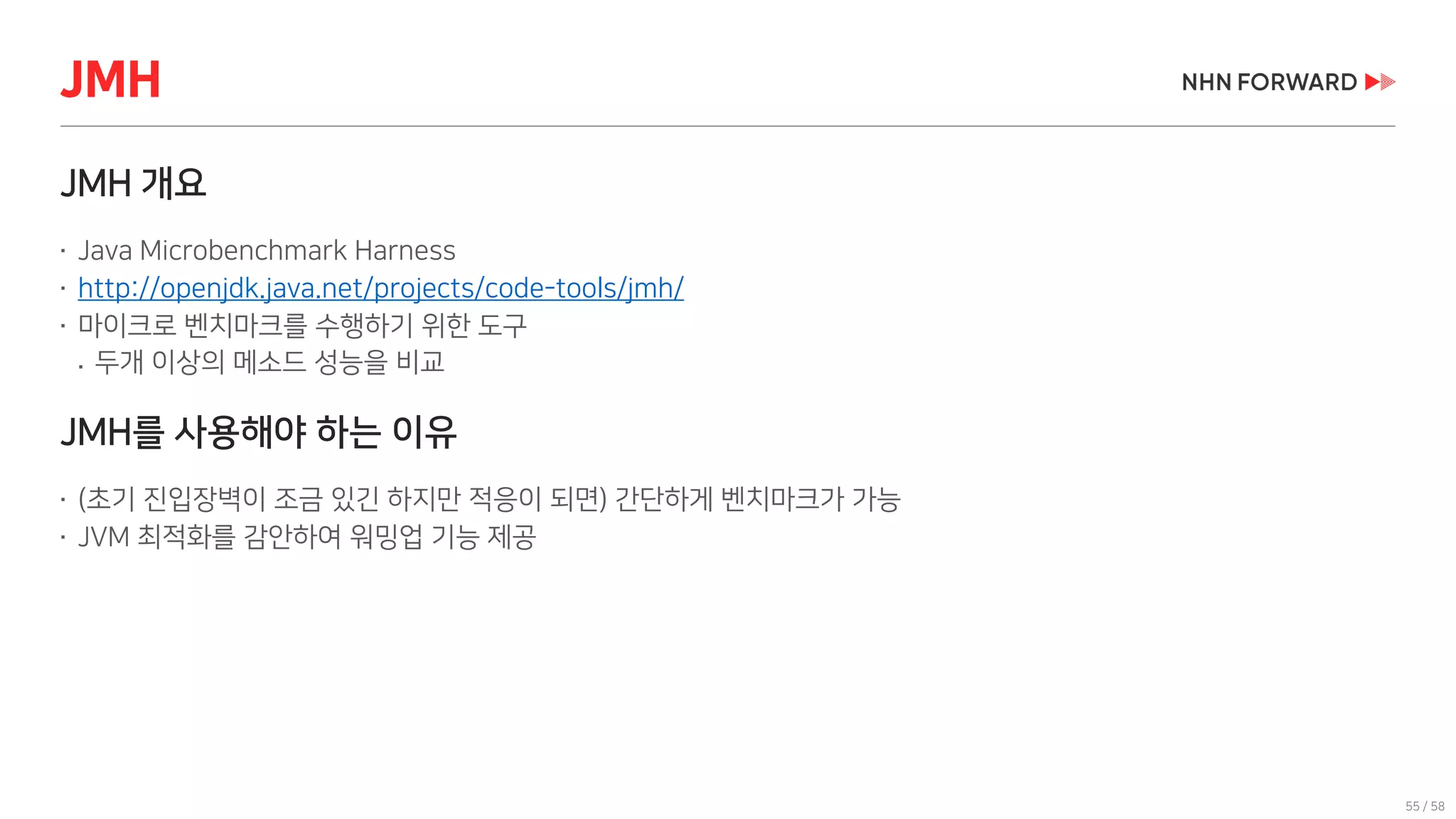

JMH 개요
 Java Microbenchmark Harness
 http://openjdk.java.net/projects/code-tools/jmh/
 마이크로 벤치마크를 수행하기 위한 도구
 두개 이상의 메소드 성능을 비교
JMH를 사용해야 하는 이유
 (초기 진입장벽이 조금 있긴 하지만 적응이 되면) 간단하게 벤치마크가 가능
 JVM 최적화를 감안하여 워밍업 기능 제공
JMH

56 / 58

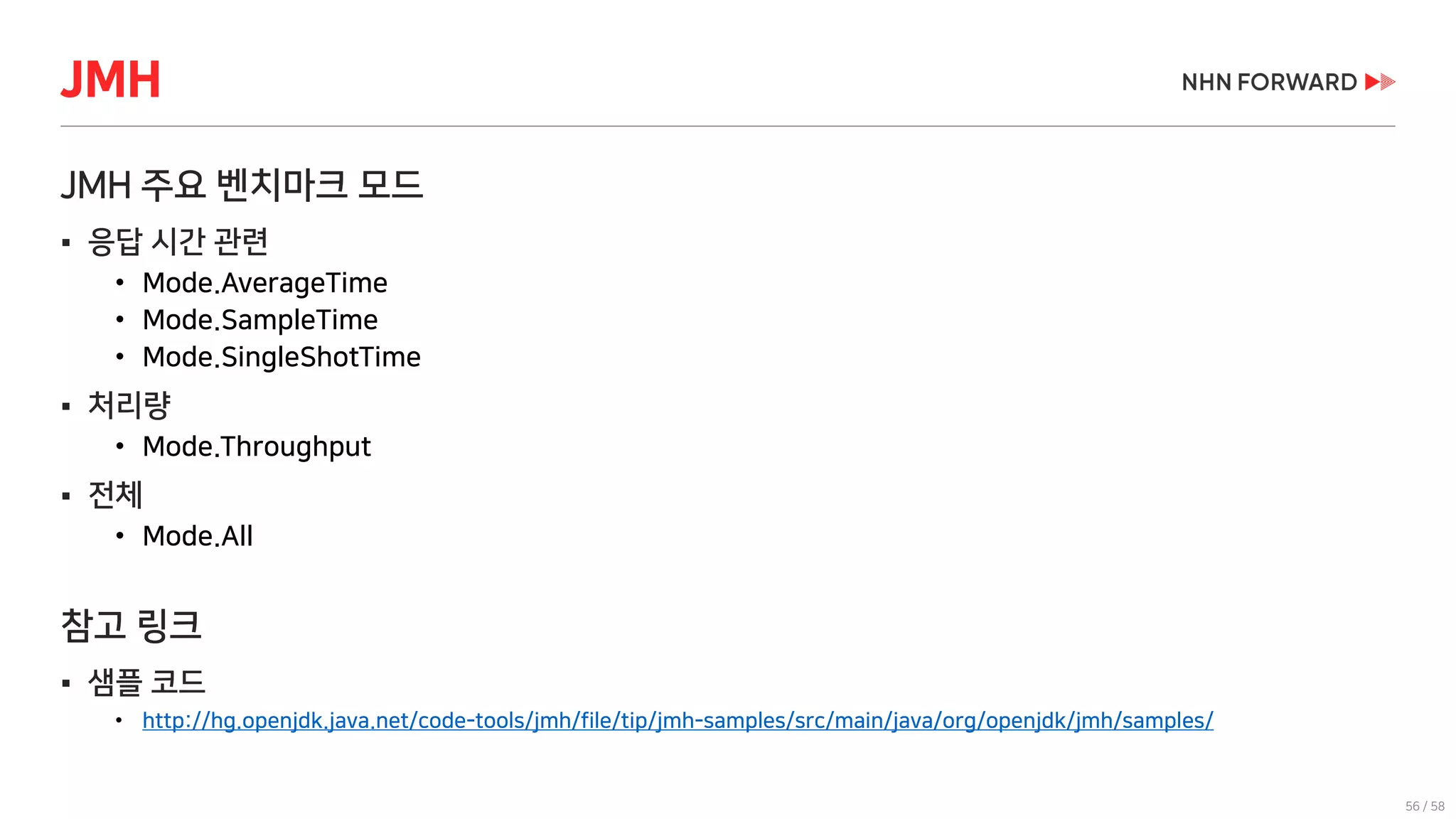

JMH
JMH 주요 벤치마크 모드
 응답 시간 관련
• Mode.AverageTime
• Mode.SampleTime
• Mode.SingleShotTime
 처리량
• Mode.Throughput
 전체
• Mode.All
참고 링크
 샘플 코드
• http://hg.openjdk.java.net/code-tools/jmh/file/tip/jmh-samples/src/main/java/org/openjdk/jmh/samples/

57 / 58

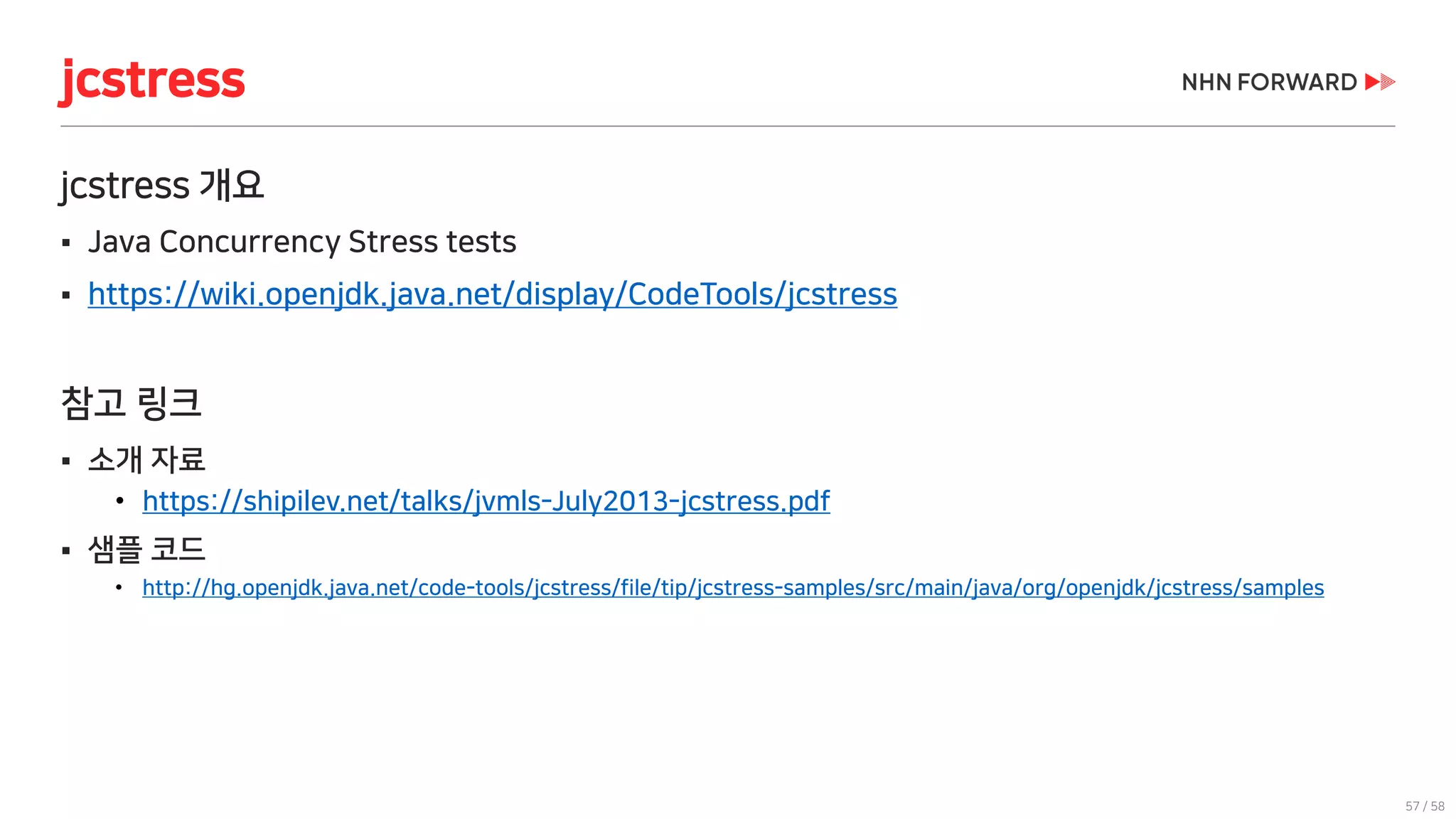

jcstress
jcstress 개요
 Java Concurrency Stress tests
 https://wiki.openjdk.java.net/display/CodeTools/jcstress
참고 링크
 소개 자료
• https://shipilev.net/talks/jvmls-July2013-jcstress.pdf
 샘플 코드
• http://hg.openjdk.java.net/code-tools/jcstress/file/tip/jcstress-samples/src/main/java/org/openjdk/jcstress/samples

58 / 58

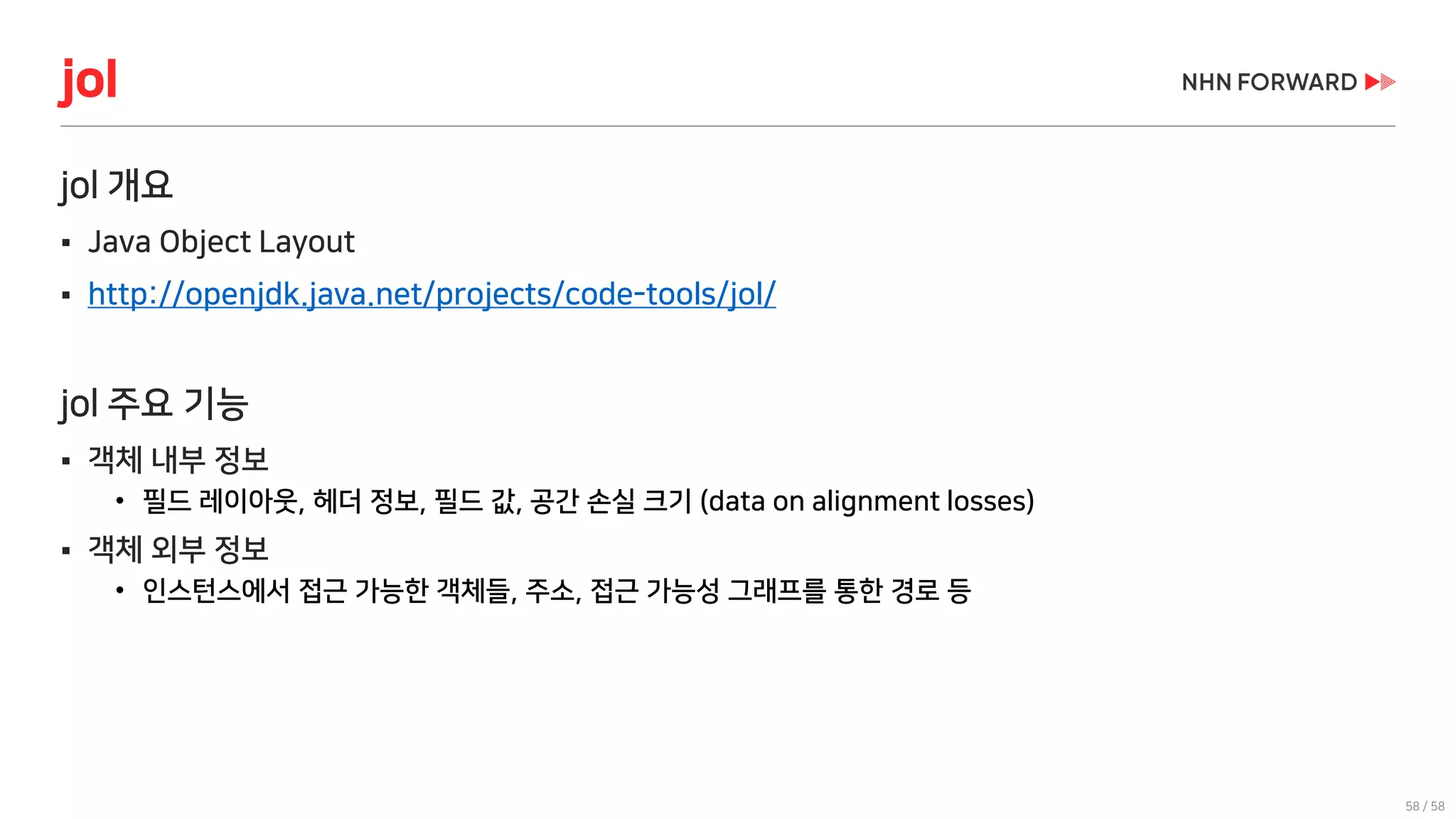

jol
jol 개요
 Java Object Layout
 http://openjdk.java.net/projects/code-tools/jol/
jol 주요 기능
 객체 내부 정보
• 필드 레이아웃, 헤더 정보, 필드 값, 공간 손실 크기 (data on alignment losses)
 객체 외부 정보
• 인스턴스에서 접근 가능한 객체들, 주소, 접근 가능성 그래프를 통한 경로 등

59 / 58

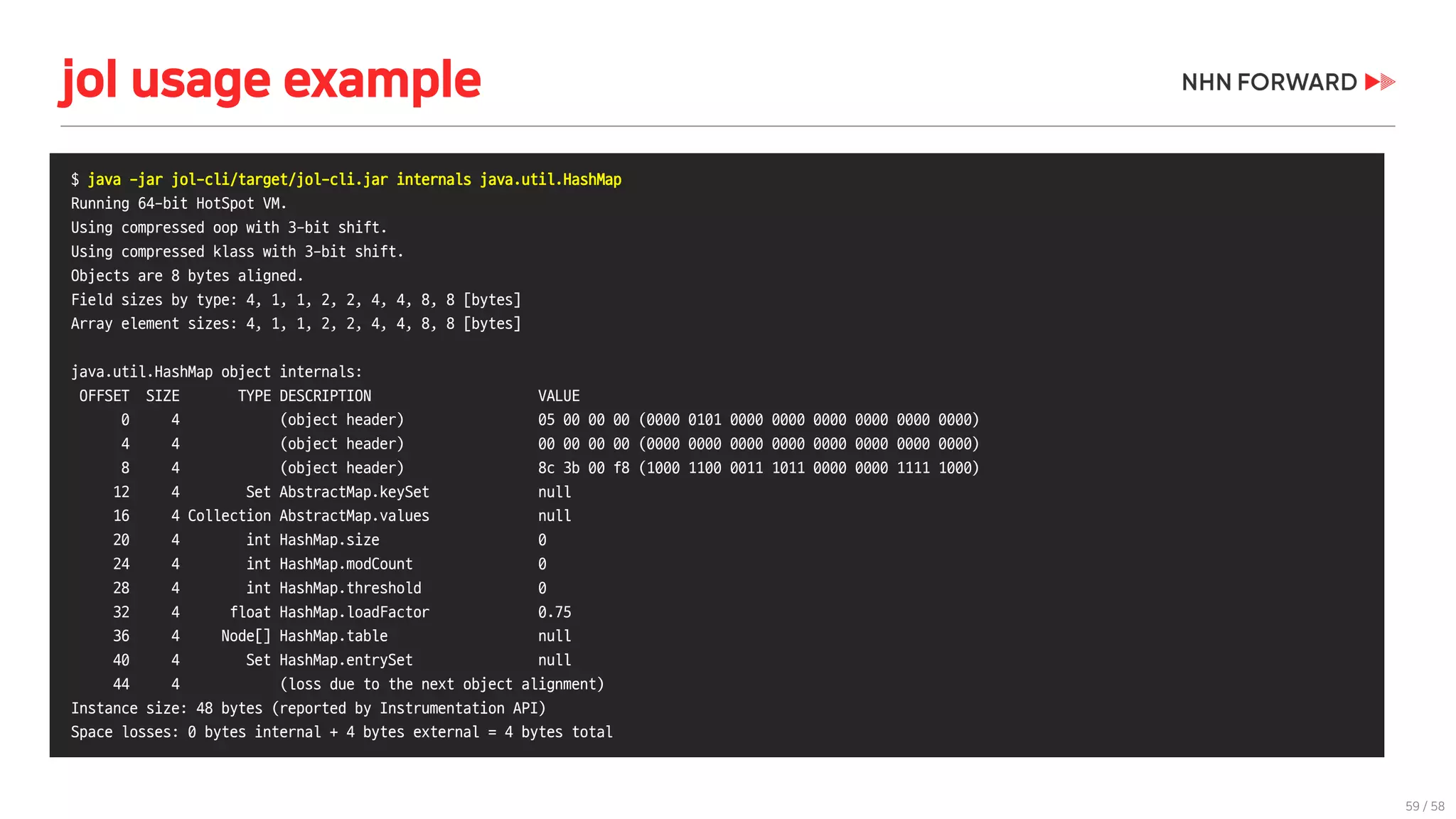

jol usage example
$ java -jar jol-cli/target/jol-cli.jar internals java.util.HashMap
Running 64-bit HotSpot VM.
Using compressed oop with 3-bit shift.
Using compressed klass with 3-bit shift.
Objects are 8 bytes aligned.
Field sizes by type: 4, 1, 1, 2, 2, 4, 4, 8, 8 [bytes]
Array element sizes: 4, 1, 1, 2, 2, 4, 4, 8, 8 [bytes]
java.util.HashMap object internals:
OFFSET SIZE TYPE DESCRIPTION VALUE
0 4 (object header) 05 00 00 00 (0000 0101 0000 0000 0000 0000 0000 0000)
4 4 (object header) 00 00 00 00 (0000 0000 0000 0000 0000 0000 0000 0000)
8 4 (object header) 8c 3b 00 f8 (1000 1100 0011 1011 0000 0000 1111 1000)
12 4 Set AbstractMap.keySet null
16 4 Collection AbstractMap.values null
20 4 int HashMap.size 0
24 4 int HashMap.modCount 0
28 4 int HashMap.threshold 0
32 4 float HashMap.loadFactor 0.75
36 4 Node[] HashMap.table null
40 4 Set HashMap.entrySet null
44 4 (loss due to the next object alignment)
Instance size: 48 bytes (reported by Instrumentation API)
Space losses: 0 bytes internal + 4 bytes external = 4 bytes total

61 / 58
상황에 맞는 적절한 도구를 선택하는 방법을 아는 것이 가장 중요
 모든 문제를 도구만으로 해결하려고 하거나
 도구 없이 로그(log)만으로 해결하려고 하면
안 됨
도구는 도구일 뿐

62 / 58

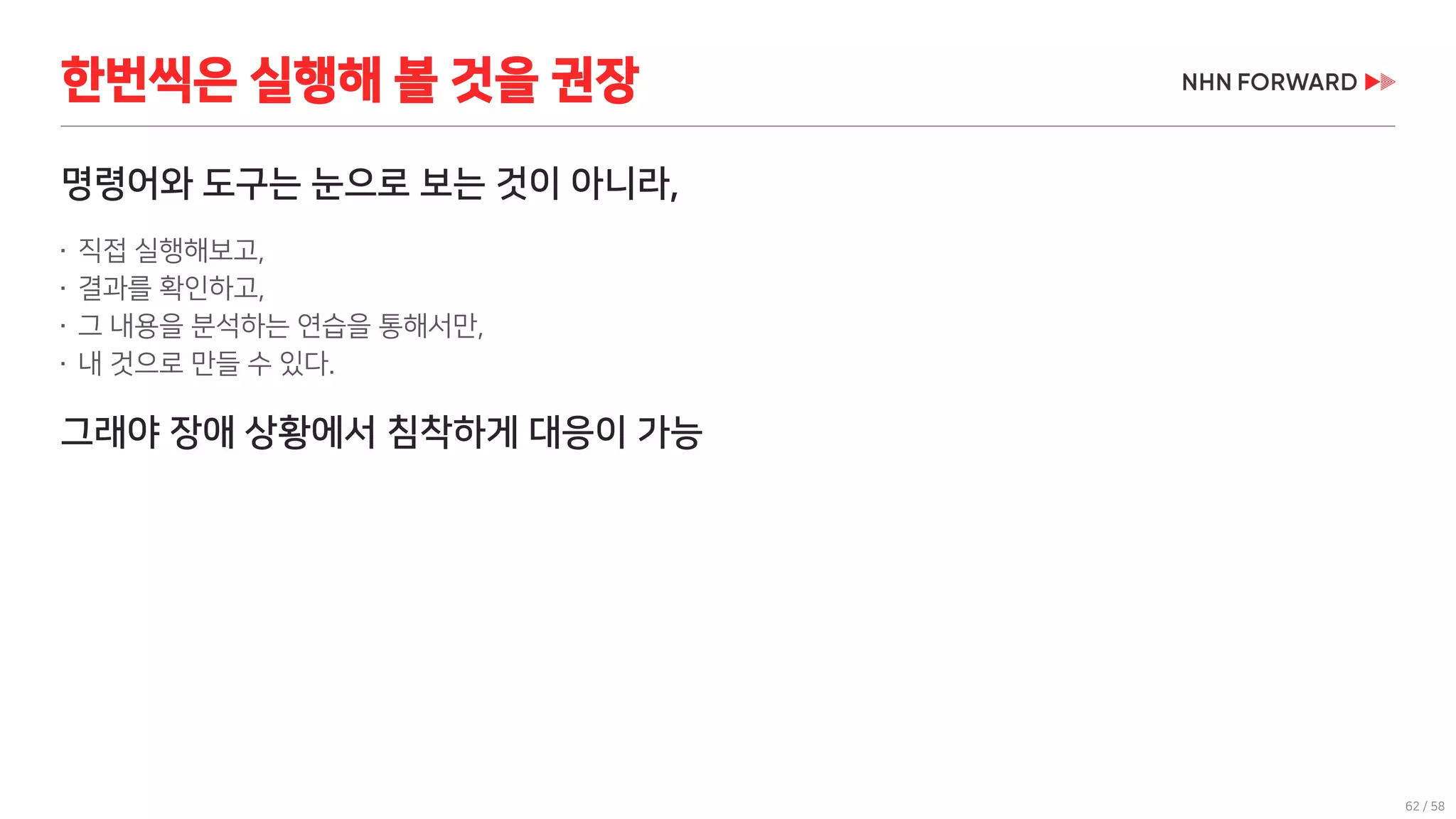

명령어와 도구는 눈으로 보는 것이 아니라,
 직접 실행해보고,
 결과를 확인하고,
 그 내용을 분석하는 연습을 통해서만,
 내 것으로 만들 수 있다.
그래야 장애 상황에서 침착하게 대응이 가능
한번씩은 실행해 볼 것을 권장

63 / 58

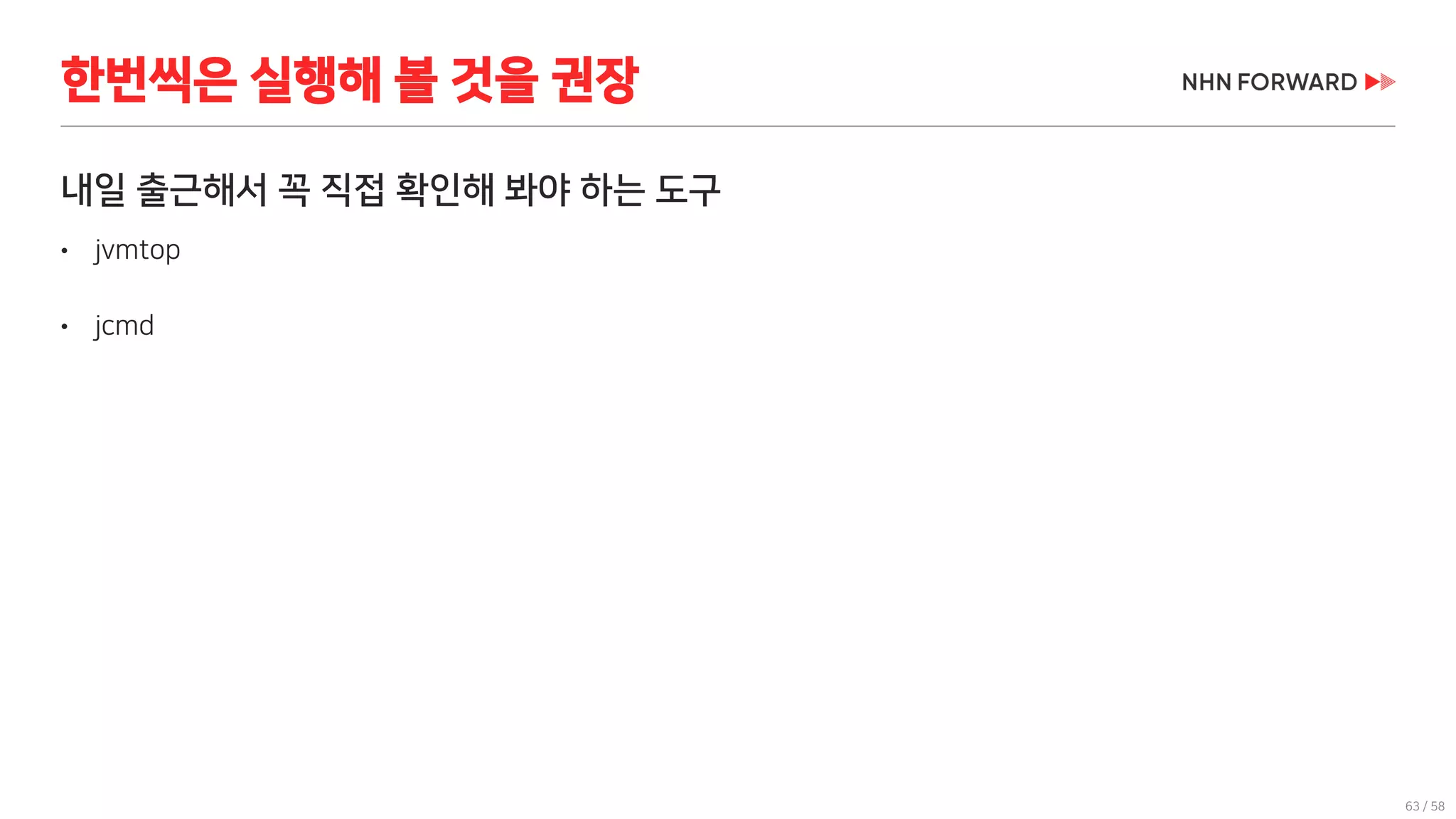

내일 출근해서 꼭 직접 확인해 봐야 하는 도구
• jvmtop
• jcmd
한번씩은 실행해 볼 것을 권장

Q&AQ&A

THANK YOUTHANK YOU

[2018] Java를 위한, Java에 의한 도구들

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Similar to [2018] Java를 위한, Java에 의한 도구들

Similar to [2018] Java를 위한, Java에 의한 도구들 (20)

More from NHN FORWARD

More from NHN FORWARD (20)

[2018] Java를 위한, Java에 의한 도구들
