オープンセミナー2015@広島プレゼン

1. 実践DEVOPS
2015/02/14
オープンセミナー2015@広島

2. 自己紹介
名前 カキギ カツユキ
仕事 インターネット通販事業
（ECコンサルティング企画室）
趣味 山登り・ランニング
Github: https://github.com/k2works
Twitter: https://twitter.com/k2works

3. 結論
民信無くば立たず
『論語』
↓
基盤（インフラ）信無くば立たず
『俺』

4. ビジネスモデル
まずは弊社のビジネスモデルと
インフラの位置づけを説明します。

5. www.businessmodelgeneration.com
コスト構造 収益の流れ
リソース
主要活動パートナー 価値提案 顧客との関係 顧客セグメント
チャネル
一般消費者
販売
生産
人事
会計
マーケティング
楽天
Yahoo
amazon
ヤフオク
自社
食材
健康食品
海産品
従業員
設備
仕入先
年商１．５億
商品原価
システム利用料
運賃
人件費
インターネット
電話
加工会社

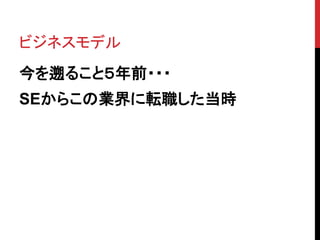

6. ビジネスモデル
今を遡ること５年前・・・
SEからこの業界に転職した当時

7. www.businessmodelgeneration.com
コスト構造 収益の流れ
リソース
主要活動パートナー 価値提案 顧客との関係 顧客セグメント
チャネル
一般消費者
販売
会計
楽天
Yahoo
自社
健康食品
海産品
従業員 ３人
設備
仕入先
年商３０００万
商品原価
システム利用料
運賃
人件費
インターネット
電話

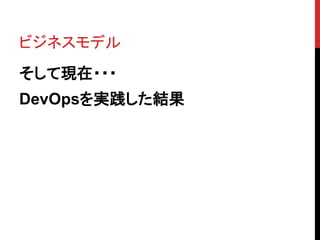

8. ビジネスモデル
そして現在・・・
DevOpsを実践した結果

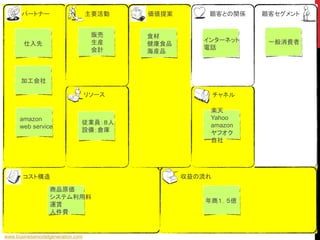

9. www.businessmodelgeneration.com
コスト構造 収益の流れ
リソース
主要活動パートナー 価値提案 顧客との関係 顧客セグメント
チャネル
一般消費者
販売
生産
会計
楽天
Yahoo
amazon
ヤフオク
自社
食材
健康食品
海産品
従業員：８人
設備：倉庫
仕入先
年商１．５億
商品原価
システム利用料
運賃
人件費
インターネット
電話
加工会社
amazon
web service

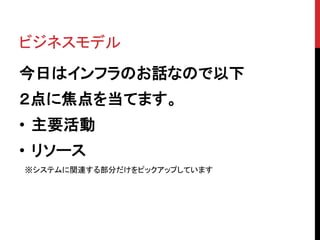

10. ビジネスモデル
今日はインフラのお話なので以下
２点に焦点を当てます。
• 主要活動
• リソース
※システムに関連する部分だけをピックアップしています

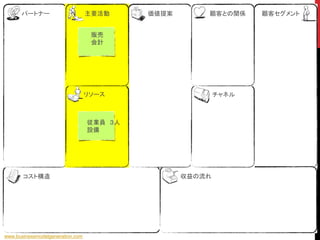

11. www.businessmodelgeneration.com
コスト構造 収益の流れ
リソース
主要活動パートナー 価値提案 顧客との関係 顧客セグメント
チャネル
販売
会計
従業員 ３人
設備

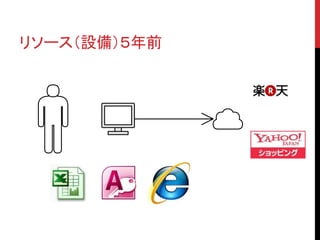

12. リソース（設備）５年前

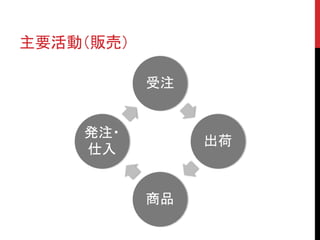

13. 主要活動（販売）
受注
出荷
商品
発注・
仕入

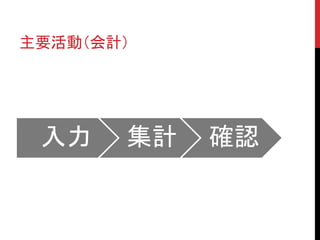

14. 主要活動（会計）
入力 集計 確認

15. www.businessmodelgeneration.com
コスト構造 収益の流れ
リソース
主要活動パートナー 価値提案 顧客との関係 顧客セグメント
チャネル
販売
会計
従業員：３人
設備：PC1台
倉庫兼事務所
年商３０００万

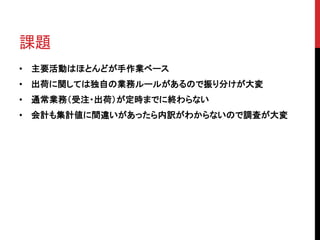

16. 課題
• 主要活動はほとんどが手作業ベース
• 出荷に関しては独自の業務ルールがあるので振り分けが大変
• 通常業務（受注・出荷）が定時までに終わらない
• 会計も集計値に間違いがあったら内訳がわからないので調査が大変

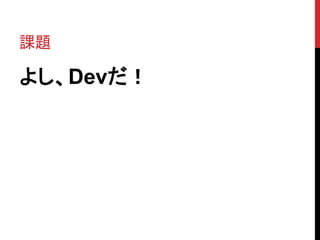

17. 課題
よし、Devだ！

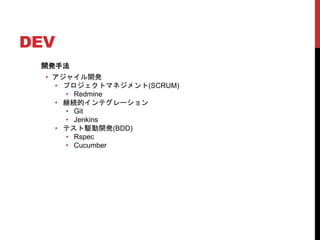

18. DEV
開発手法
• アジャイル開発
• プロジェクトマネジメント(SCRUM)
• Redmine
• 継続的インテグレーション
• Git
• Jenkins
• テスト駆動開発(BDD)
• Rspec
• Cucumber

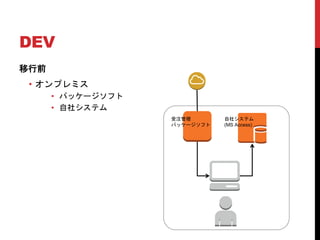

19. DEV
移行前
• オンプレミス
• パッケージソフト
• 自社システム
受注管理
パッケージソフト
自社システム
(MS Access)

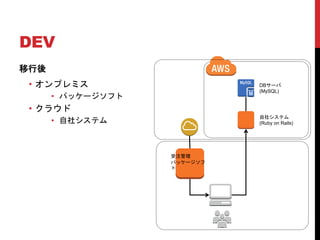

20. DEV
移行後
• オンプレミス
• パッケージソフト
• クラウド
• 自社システム
受注管理
パッケージソフ
ト
自社システム
(Ruby on Rails)
DBサーバ
(MySQL)

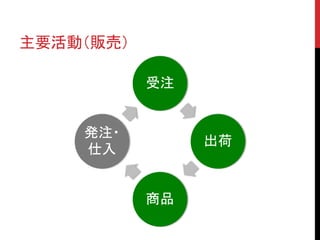

21. 主要活動（販売）
受注
出荷
商品
発注・
仕入

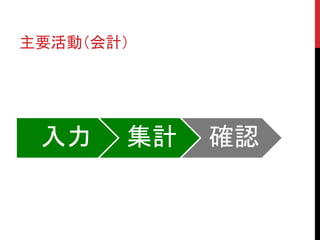

22. 主要活動（会計）
入力 集計 確認

23. 結果
• 主要活動（販売・会計）の７０％をシステム化
• 通常業務（受注・出荷）を定時に終わらせるようになった
• 会計業務も６営業日から最短３営業日にまで短縮

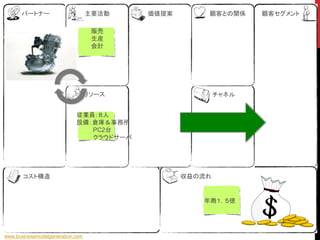

24. www.businessmodelgeneration.com
コスト構造 収益の流れ
リソース
主要活動パートナー 価値提案 顧客との関係 顧客セグメント
チャネル
販売
生産
会計
従業員：８人
設備：倉庫＆事務所
PC2台
クラウドサーバ
年商１．５億

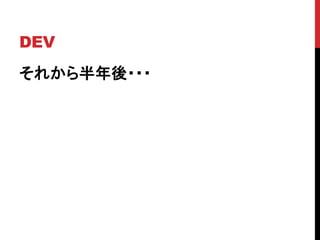

25. DEV
それから半年後・・・

26. リソース（設備）１年前

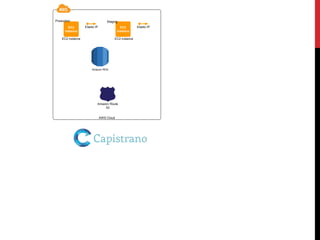

27. AWS Cloud
Amazon RDS
EC2 instance
EC2
instance
Amazon Route
53
Elastic IP EC2
instance
Elastic IP
EC2 instance
Production Staging

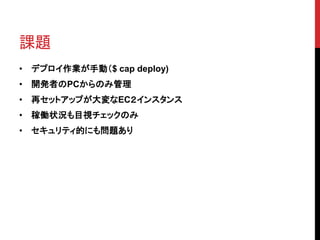

28. 課題
• デプロイ作業が手動（$ cap deploy)
• 開発者のPCからのみ管理
• 再セットアップが大変なEC２インスタンス
• 稼働状況も目視チェックのみ
• セキュリティ的にも問題あり

29. 課題
よし、Opsだ！

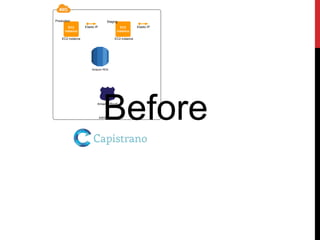

30. AWS Cloud
Amazon RDS
EC2 instance
EC2
instance
Amazon Route
53
Elastic IP EC2
instance
Elastic IP
EC2 instance
Production Staging
Before

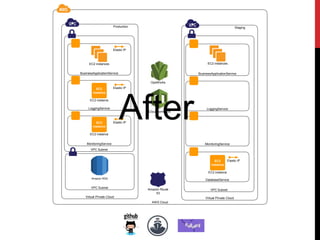

31. AWS Cloud
Virtual Private Cloud Virtual Private Cloud
VPC Subnet
OpsWorks
CloudFormation
BusinessApplicationService
VPC Subnet
Amazon RDS
LoggingService
MonitoringService
VPC Subnet
BusinessApplicationService
LoggingService
MonitoringService
DatabaseService
EC2 instance
EC2
instance
EC2 instance
EC2
instance
EC2 instances EC2 instances
EC2 instance
EC2
instance
Amazon Route
53
Elastic IP
Elastic IP
Elastic IP
Elastic IP
Production Staging
After

32. AWS Cloud
Virtual Private Cloud
VPC Subnet
CloudFormation
Production
VPC Subnet

33. AWS Cloud
Virtual Private Cloud
VPC Subnet
CloudFormation
VPC Subnet
Amazon RDS
Elastic IP
Elastic IP
Elastic IP
Production

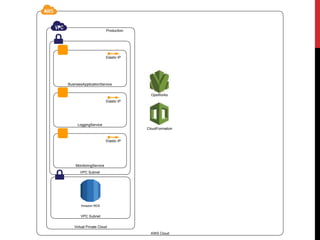

34. AWS Cloud
Virtual Private Cloud
VPC Subnet
OpsWorks
CloudFormation
BusinessApplicationService
VPC Subnet
Amazon RDS
LoggingService
MonitoringService
Elastic IP
Elastic IP
Elastic IP
Production

35. AWS Cloud
Virtual Private Cloud
VPC Subnet
OpsWorks
CloudFormation
BusinessApplicationService
VPC Subnet
Amazon RDS
LoggingService
MonitoringService
EC2 instance
EC2
instance
EC2 instance
EC2
instance
EC2 instances
Amazon Route
53
Elastic IP
Elastic IP
Elastic IP
Production

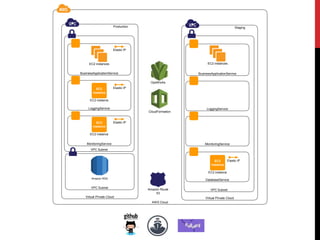

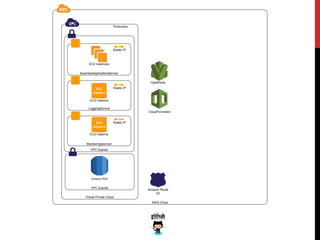

36. AWS Cloud
Virtual Private Cloud Virtual Private Cloud
VPC Subnet
OpsWorks
CloudFormation
BusinessApplicationService
VPC Subnet
Amazon RDS
LoggingService
MonitoringService
VPC Subnet
BusinessApplicationService
LoggingService
MonitoringService
DatabaseService
EC2 instance
EC2
instance
EC2 instance
EC2
instance
EC2 instances EC2 instances
EC2 instance
EC2
instance
Amazon Route
53
Elastic IP
Elastic IP
Elastic IP
Elastic IP
Production Staging

37. 本番環境

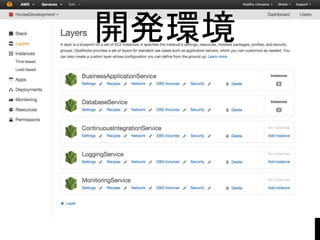

38. 開発環境

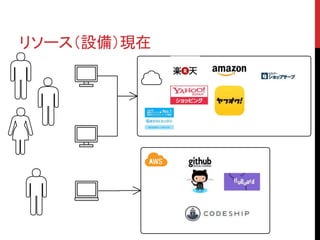

39. リソース（設備）現在

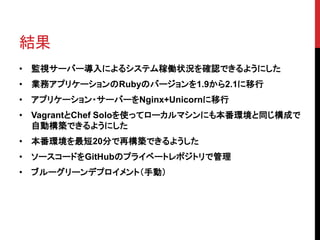

40. 結果
• 監視サーバー導入によるシステム稼働状況を確認できるようにした
• 業務アプリケーションのRubyのバージョンを1.9から2.1に移行
• アプリケーション・サーバーをNginx+Unicornに移行
• VagrantとChef Soloを使ってローカルマシンにも本番環境と同じ構成で
自動構築できるようにした
• 本番環境を最短20分で再構築できるようした
• ソースコードをGitHubのプライベートレポジトリで管理
• ブルーグリーンデプロイメント（手動）

41. コスト構造

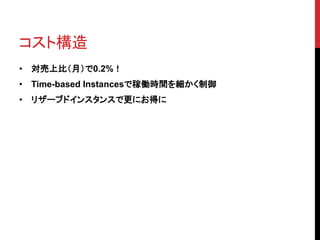

42. コスト構造
• 対売上比（月）で0.2%！
• Time-based Instancesで稼働時間を細かく制御
• リザーブドインスタンスで更にお得に

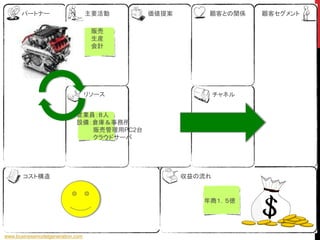

43. www.businessmodelgeneration.com
コスト構造 収益の流れ
リソース
主要活動パートナー 価値提案 顧客との関係 顧客セグメント
チャネル
販売
生産
会計
従業員：８人
設備：倉庫＆事務所
販売管理用PC2台
クラウドサーバ
年商１．５億

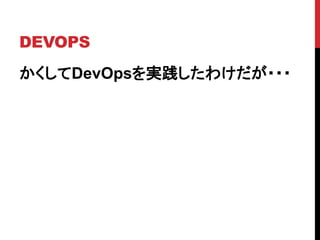

44. DEVOPS
かくしてDevOpsを実践したわけだが・・・

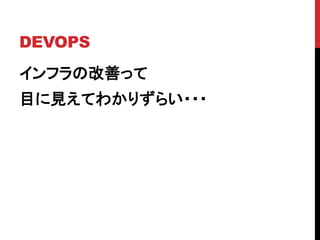

45. DEVOPS
インフラの改善って
目に見えてわかりずらい・・・

46. DEVOPS
そんなインフラ構築に
時間を作ることができたのはなぜ？

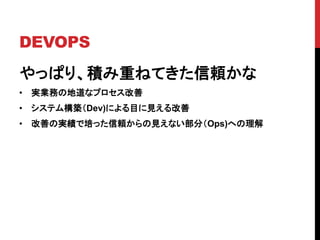

47. DEVOPS
やっぱり、積み重ねてきた信頼かな
• 実業務の地道なプロセス改善
• システム構築（Dev)による目に見える改善
• 改善の実績で培った信頼からの見えない部分（Ops)への理解

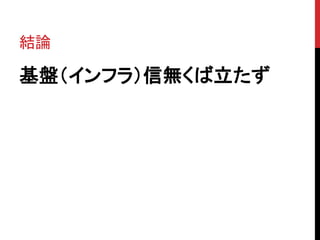

48. 結論
基盤（インフラ）信無くば立たず

49. 結論
DevOpsに終わりは無い

50. www.businessmodelgeneration.com
コスト構造 収益の流れ
リソース
主要活動パートナー 価値提案 顧客との関係 顧客セグメント
チャネル

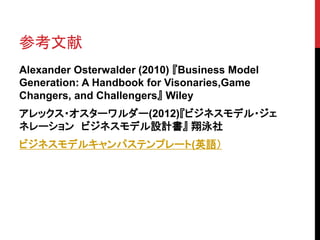

51. 参考文献
Alexander Osterwalder (2010) 『Business Model
Generation: A Handbook for Visonaries,Game
Changers, and Challengers』 Wiley
アレックス・オスターワルダー(2012)『ビジネスモデル・ジェ
ネレーション ビジネスモデル設計書』 翔泳社
ビジネスモデルキャンパステンプレート(英語）
