Лекция 11 Действие электрического тока на биологические ткани организма
- 1. Лекция № 11 Действие электрическоготока на биологические ткани организма
- 2. План лекции 1. Постоянныйток. Влияние постоянного 2. 3. 4. тока на ткани организма. Полярное действие постоянного тока. Законы раздражения Пфлюгера. Гальванизация. Электрофорез. Импульсные токи, роль фактора времени, силы и крутизны нарастания для раздражающего действия. 5. Закон Дюбуа–Реймона. 6. Уравнение Вейса-Лапика. 7. Электротерапия.
- 3. Действие электрического тока набиологические ткани • В основе действия электрического тока на биологические ткани лежит движение заряженных частиц, преимущественно ионов тканевых электролитов, приводящий к изменению состава ионов по обе стороны клеточной мембраны. Изменение ионной среды может вызвать изменение функционального состояния клеток в сторону возбуждения или торможения их деятельности.
- 4. Закон Пфлюгера (Pfluger) Pflugerсформулировал полярный 1) 2) 3) закон, который включает в себя 3 основных положения: Постоянный ток оказывает раздражающее действие при замыкании и размыкании электрической цепи. Раздражающее действие цепи определяется при замыкании катодом (‘-’ электрод), а при размыкании – анодом (‘+’электрод). Наибольшее раздражающее действие наблюдается на катоде, меньшее на аноде.
- 5. Роль катода ианода в возникновении мембранного потенциала • На катоде • наблюдается вторичная деполяризация На аноде наблюдается гиперполяризация
- 6. Первичное действие постоянного токана ткани организма связано с поляризационными явлениями. Вследствие различной подвижности ионов, задержки и накопления их у полупроницаемых мембран в тканевых элементах и прежде всего внутри клетки и в окружающей ее тканевой жидкости происходит изменение обычной концентрации ионов той или иной природы.
- 7. Виды электротерапии 1. Лечениепостоянным током и полем a. Гальванизация b. Электрофорез 2. Лечение импульсным током a. Электростимуляция Мышц Электромиостимуляция Центральной нервной системы Электросон Электроаналгезия Электронаркоз Сердца Дефибриляция (электроимпульсная терапия) Хроническая электрокардиостимуляция a. Электролечение Синусоидально-импульсный ток низкой частоты Синусоидально-модулированный ток 3. Лечение переменным током и полями высокой и ультравысокой частоты a. УВЧ-терапия
- 8.
- 9. Гальванизация Гальванизация – это лечебныйметод, при котором используется действие на ткани организма постоянного электрического тока малой силы (до 50 мА) и напряжением 60-80 В.
- 10.
- 11. Назначение прокладки в гальванизации •Мокрая прокладка смачивает поверхность тела • • и тем самым уменьшает его сопротивление и увеличивает электропроводность. Мягкая увлажненная прокладка обеспечивает более полный контакт с поверхность кожи, чем металлический электрод. Образующиеся у электродов щелочи на отрицательном электроде и кислоты на положительном электроде находились в месте, удаленном от тела, и не вызывали химических ожогов.
- 12. Электрофорез – это методвведения лекарственных веществ при помощи постоянного электрического тока малой силы (до 50 мА)
- 13. Правила введения лекарственных веществпри электрофорезе 1. Из прокладки под «+» электродом 2. в ткани организма вводят ионы металлов и «+» заряженные частицы сложных веществ Из прокладки под «-» электродом в ткани организма вводят кислотные радикалы и «-» заряженные частицы сложных веществ
- 14.
- 15. С положительного электрода Кальций Магний Натрий Новокаин (из хлористойсоли) Хинин С отрицательного электрода Хлор Бром Йод Пенициллин (из натриевой и калиевой соли) Радикалы салициловой и фосфорной кислот
- 16. Преимущества введения лекарственных веществметодом электрофореза перед другими способами • Введение лекарственных ионов в строго • • • локализованную область Местное воздействие на ткани Образование лекарственного депо, т.е. скопление ионов на внешней поверхности мембран клеток, сохранение их в течение 2-3 недель и постепенное поступление в местный кровоток организма Лекарства, вводимые в организм методом электрофореза, не подвергаются разрушению
- 17.
- 18. Импульсным током называют ток,состоящий из ритмически с определенной частотой повторяющихся импульсов соответствующей длительности и формы.
- 19. Импульсы делятся на: •Радиоимпульсы – это модулированные электрические колебания. • Видеоимпульсы – это электрические импульсы тока или напряжения, которые имеют постоянную составляющую, отличную от нуля.
- 20.
- 21.
- 22. Закон Дюбуа–Реймона Раздражение вызываетсяпри изменении силы тока i=dq/dt в растворе электролита зависит как от числа движущихся ионов, так и от скорости их перемещения. Скорость изменения силы тока di/dt=d2q/dt2 следует сопоставить с их ускорением. Поэтому можно считать, что раздражающее действие тока обусловлено ускорением при перемещении ионов тканевых электролитов.
- 23. Раздражающее действие одиночного импульсазависит от: 1. Формы (преимущественное значение имеет крутизна нарастания – tg α) 2. Длительности tи 3. Амплитуды А
- 24. Уравнение Вейса-Лапика Раздражающее действие прямоугольных импульсов в значительноймере зависит от их длительности, обусловливающей наибольшее смещение ионов за время действия импульса.
- 25. Уравнение Вейса-Лапика in =a / tи + b Где iп - пороговая сила тока – минимальная сила раздражения, вызывающая реакцию возбудимой ткани. tи – длительность импульса a, b – коэффициенты, зависящие от природы возбудимой ткани и ее функционального состояния
- 26. Реобаза. Хронаксия. При достаточно длительныхимпульсах раздражающее действие их становится независимым от длительности, значение порогового тока при этом называется реобазой. Точка C, ордината которой равна удвоенной реобазе, определяет длительность импульса, называемую хронаксией.
- 27. Электролечение • Синусоидально-импульсный токнизкой частоты (диадинамический ток) – импульсы постоянной полярности, по форме близкие к синусоидальным с длительностью импульса 0,02 с при частоте 50 Гц. Приборы – СНИМ-1, ТОНУС-1. • Синусоидально-модулированный ток - переменный или выпрямленный ток частотой 4-5 кГц, модулированный по амплитуде синусоидальными импульсами частотой от 50 до 150 Гц в различных комбинациях. Приборы – «Амплипульс»

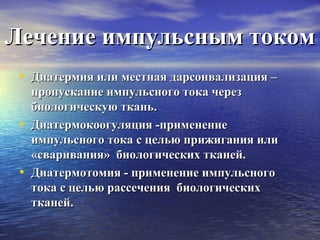

- 28. Лечение импульсным током •Диатермия или местная дарсонвализация – • • пропускание импульсного тока через биологическую ткань. Диатермокоогуляция -применение импульсного тока с целью прижигания или «сваривания» биологических тканей. Диатермотомия - применение импульсного тока с целью рассечения биологических тканей.
- 29. Лечение переменным полем иполями высокой и ультравысокой частоты
- 30. Индуктотермия 2 ω 2 sin 2ωt q=k B ρ m • Где q - количества тепла В – магнитная индукция ω – круговая частота ρ – удельное сопротивление В- магнитная индукция k – коэффициент
- 31. Индуктотермия • Количество теплоты,выделяющееся в тканях, пропорционально квадрату частоты и индукции переменного магнитного поля и обратно пропорционально удельному сопротивлению. Сильнее будут нагреваться ткани, богатые кровеносными сосудами, например мышцы.
- 32. УВЧ - терапия •Ткани организма подвергаются действию высокочастотного электрического поля (4050 МГц) • Соответствующая область тела помещается между двумя плоскими изолированными электродами, образующими конденсатор и подключенными к выводам терапевтического контура аппарата. • УВЧ – терапия используется для прогревания тканей организма
- 33. ФИЗИЧЕСКИЕ ОСНОВЫ ДЕЙСТВИЯ ВЫСОКОЧАСТОТНЫХПОЛЕЙ НА ТКАНИ ОРГАНИЗМА • При действии высокочастотных токов и полей, ионы и диполи, входящие в систему живого организма, не успевают значительно переместиться за время воздействия в одном направлении, поэтому необратимые нарушения нормальной концентрации ионов в клетках организма и прочие нежелательные эффекты, имеющие место при действии низких частот, практически отсутствуют. Вместе с тем ничтожно малые перемещения ионов и диполей связаны с трением в вязкой среде, следствием чего является выделение значительного количества тепла в тканях организма.
- 34. ФИЗИЧЕСКИЕ ОСНОВЫ ДЕЙСТВИЯ ВЫСОКОЧАСТОТНЫХПОЛЕЙ НА ТКАНИ ОРГАНИЗМА • В электропроводящих тканях и электролитах при воздействии электрическим полем наблюдается перемещение свободных заряженных частиц (ионов) т.е. возникает обычный ток проводимости. В диэлектриках при помещении их в электрическое поле возникает смещение первоначально уравновешенных диполей. При наличии переменного поля диполи совершают колебательное движение. Такое смещение связанных зарядов называется токами смещения. Токи проводимости и токи смещения в тканях сопровождаются превращением энергии тока или поля в тепловую энергию.
