Электроэнергия П и Р Восстановление проп. сп.

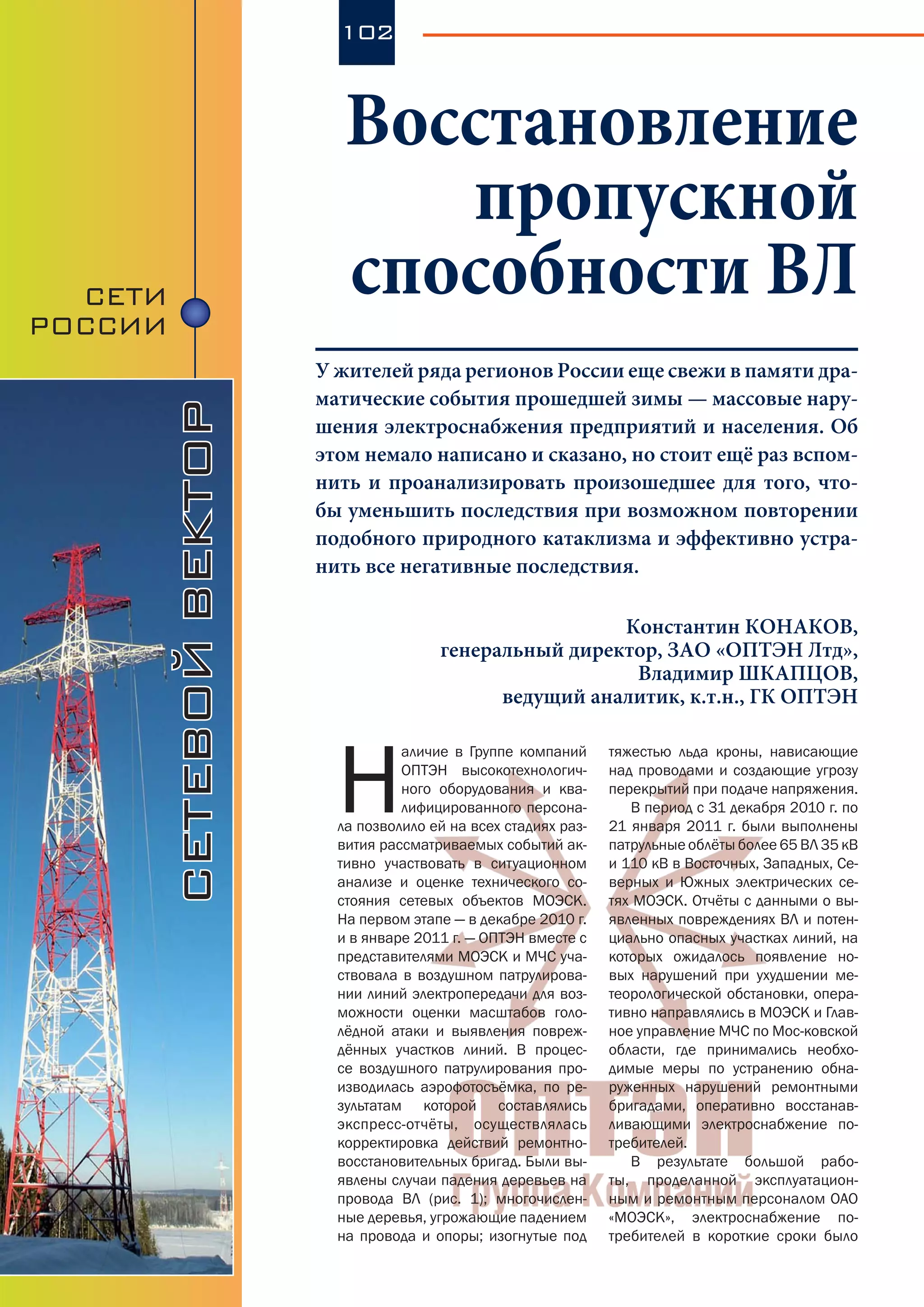

- 1. СЕТИ РОССИИ 102 Н аличие в Группекомпаний ОПТЭН высокотехнологич- ного оборудования и ква- лифицированного персона- ла позволило ей на всех стадиях раз- вития рассматриваемых событий ак- тивно участвовать в ситуационном анализе и оценке технического со- стояния сетевых объектов МОЭСК. На первом этапе — в декабре 2010 г. и в январе 2011 г. — ОПТЭН вместе с представителями МОЭСК и МЧС уча- ствовала в воздушном патрулирова- нии линий электропередачи для воз- можности оценки масштабов голо- лёдной атаки и выявления повреж- дённых участков линий. В процес- се воздушного патрулирования про- изводилась аэрофотосъёмка, по ре- зультатам которой составлялись экспресс-отчёты, осуществлялась корректировка действий ремонтно- восстановительных бригад. Были вы- явлены случаи падения деревьев на провода ВЛ (рис. 1); многочислен- ные деревья, угрожающие падением на провода и опоры; изогнутые под тяжестью льда кроны, нависающие над проводами и создающие угрозу перекрытий при подаче напряжения. В период с 31 декабря 2010 г. по 21 января 2011 г. были выполнены патрульные облёты более 65 ВЛ 35 кВ и 110 кВ в Восточных, Западных, Се- верных и Южных электрических се- тях МОЭСК. Отчёты с данными о вы- явленных повреждениях ВЛ и потен- циально опасных участках линий, на которых ожидалось появление но- вых нарушений при ухудшении ме- теорологической обстановки, опера- тивно направлялись в МОЭСК и Глав- ное управление МЧС по Мос-ковской области, где принимались необхо- димые меры по устранению обна- руженных нарушений ремонтными бригадами, оперативно восстанав- ливающими электроснабжение по- требителей. В результате большой рабо- ты, проделанной эксплуатацион- ным и ремонтным персоналом ОАО «МОЭСК», электроснабжение по- требителей в короткие сроки было сетевойвекторсетевойвектор Восстановление пропускной способности ВЛ У жителей ряда регионов России еще свежи в памяти дра- матические события прошедшей зимы — массовые нару- шения электроснабжения предприятий и населения. Об этом немало написано и сказано, но стоит ещё раз вспом- нить и проанализировать произошедшее для того, что- бы уменьшить последствия при возможном повторении подобного природного катаклизма и эффективно устра- нить все негативные последствия. Константин КОНАКОВ, генеральный директор, ЗАО «ОПТЭН Лтд», Владимир ШКАПЦОВ, ведущий аналитик, к.т.н., ГК ОПТЭН
- 2. 103 № 3(6), май-июнь, 2011 восстановлено, производственные предприятия и население смогли вернуться к нормальным условиям жизни и деятельности. Однако, по- мимо оперативно устранённых на- рушений в работе электрических се- тей, последствия экстремальных ме- теорологических воздействий про- должают оказывать негативное вли- яние на объекты сетевого хозяйства. К числу таких последствий, которые обычно не подлежат устранению в ходе оперативно выполняемых на ВЛ аварийно-восстановительных ра- бот, следует отнести вытяжку прово- дов и появление скрытых поврежде- ний внутренних повивов, деформа- цию элементов конструкций опор и повреждения их фундаментов. Всё это, и особенно вытяжка проводов и нарушение нормированных значе- ний габаритов проводов до земли, до проводов пересекаемых ВЛ низ- ших классов, до растительности и ближайших строений, приводят к за- метному снижению пропускной спо- собности линий. На выявление и устранение ука- занных негативных факторов на- правлен комплекс работ и инже- нерных решений, выполняемых ГК ОПТЭН, по оценке технического со- стояния и реальной пропускной спо- собности объектов сетевого хозяй- ства как Московского региона, так и других объектов ЕНЭС. При этом ис- пользуются такие высокотехнологич- ные методы, как аэросканирование ВЛ, неразрушающий контроль со- стояния проводов, дистанционный мониторинг токовых нагрузок и тем- пературы проводов и др. По данным проведённых работ, влияние вытяж- ки проводов и уменьшение их га- барита до земли может быть проде- монстрировано на примере одной из ВЛ 110 кВ, принадлежащих ОАО «МОЭСК». Нарушение габарита воз- никает (рис. 2) при температуре провода выше 0о С. Длительно допу- стимая токовая нагрузка при штиле и температуре воздуха -5о С в этом случае должна быть ограничена до 370 А, а в летний период при темпе- ратуре воздуха +25о С и выше, соот- ветственно, до величины 60 А и ме- нее. С учётом реального технического состояния ВЛ разрабатываются и ре- ализуются наиболее рациональные инжиниринговые решения, направ- ленные на восстановление и повы- шение пропускной способности ли- ний. Информация об этих решени- ях, а также о реально достигнутых ре- зультатах повышения эффективности работы ВЛ будет представлена в сле- дующем номере журнала. Группа компаний ОПТЭН 105318 Москва, ул. Щербаковская д.3 +7 (495) 940 55 20 opten@opten.ru Рис. 1. Дерево, упавшее на провода ВЛ 110 кВ Орехово—Гребчиха Рис. 2. Температура провода, выше которой нарушается нормированный габарит до земли
