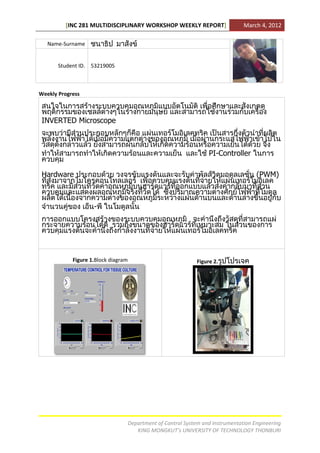

![[INC 281 MULTIDISCIPLINARY WORKSHOP WEEKLY REPORT] March 4, 2012
Name-Surname ชนาธิป มาสังข์
Student ID. 53219005
Weekly Progress
สนใจในการสร้างระบบควบคุมอุณหภูมิแบบอัตโนมัติ เพื่อศึกษาและสังเกตดู
พฤติกรรมของเซลล์ต่างๆในร่างกายมนุษย์ และสามารถใช้งานร่วมกับเครื่อง
INVERTED Microscope
จะพบว่ามีส่วนประกอบหลักๆก็คือ แผ่นเทอร์โมอิเลคทริค เป็นสารกึ่งตัวนำาที่ผลิต
พลังงานไฟฟ้าได้เมื่อมีความแตกต่างของอุณหภูมิ เมื่อผ่านกระแสไฟฟ้าเข้าไปใน
วัสดุดังกล่าวแล้ว ยังสามารถผันกลับให้เกิดความร้อนหรือความเย็นได้ด้วย จึง
ทำาให้สามารถทำาให้เกิดความร้อนและความเย็น และใช้ PI-Controller ในการ
ควบคุม
Hardware ประกอบด้วย วงจรขับแรงดันและจะรับค่าพัลส์วิดมอดูลเลชั่น (PWM)
ที่ส่งมาจากไมโครคอนโทลเลอร์ เพื่อควบคุมแรงดันที่จ่ายให้แผ่นเทอร์โมอิเลค
ทริค และมีส่วนที่วัดค่าอุณหภูมิบนฮาร์ดแวร์ที่ออกแบบแล้วส่งค่ากลับมาที่ส่วน
ควบคุมและแสดงผลอุณหภูมิจริงที่วัดได้ ซึ่งปริมาณความต่างศักย์ไฟฟ้าที่โมดูล
ผลิตได้เนื่องจากความต่างของอุณหภูมิระหว่างแผ่นด้านบนและด้านล่างขึ้นอยู่กับ
จำานวนคู่ของ เอ็น-พี ในโมดูลนั้น
การออกแบบโครงสร้างของระบบควบคุมอุณหภูมิ จะคำานึงถึงวัสดุที่สามารถแผ่
กระจายความร้อนได้ดี รวมถึงขนาดของฮาร์ดแวร์ที่เหมาะสม ในส่วนของการ
ควบคุมแรงดันจะคำานึงถึงกำาลังงานที่จ่ายให้แผ่นเทอร์โมอิเลคทริค
Figure 1.Block diagram Figure 2.รูปโปรเจค
Department of Control System and Instrumentation Engineering
KING MONGKUT’s UNIVERSITY OF TECHNOLOGY THONBURI](https://image.slidesharecdn.com/weeklyreporttemplate-120404122920-phpapp02/85/Weekly-report-template-1-320.jpg)
Weekly report template.
- 1. [INC 281 MULTIDISCIPLINARYWORKSHOP WEEKLY REPORT] March 4, 2012 Name-Surname ชนาธิป มาสังข์ Student ID. 53219005 Weekly Progress สนใจในการสร้างระบบควบคุมอุณหภูมิแบบอัตโนมัติ เพื่อศึกษาและสังเกตดู พฤติกรรมของเซลล์ต่างๆในร่างกายมนุษย์ และสามารถใช้งานร่วมกับเครื่อง INVERTED Microscope จะพบว่ามีส่วนประกอบหลักๆก็คือ แผ่นเทอร์โมอิเลคทริค เป็นสารกึ่งตัวนำาที่ผลิต พลังงานไฟฟ้าได้เมื่อมีความแตกต่างของอุณหภูมิ เมื่อผ่านกระแสไฟฟ้าเข้าไปใน วัสดุดังกล่าวแล้ว ยังสามารถผันกลับให้เกิดความร้อนหรือความเย็นได้ด้วย จึง ทำาให้สามารถทำาให้เกิดความร้อนและความเย็น และใช้ PI-Controller ในการ ควบคุม Hardware ประกอบด้วย วงจรขับแรงดันและจะรับค่าพัลส์วิดมอดูลเลชั่น (PWM) ที่ส่งมาจากไมโครคอนโทลเลอร์ เพื่อควบคุมแรงดันที่จ่ายให้แผ่นเทอร์โมอิเลค ทริค และมีส่วนที่วัดค่าอุณหภูมิบนฮาร์ดแวร์ที่ออกแบบแล้วส่งค่ากลับมาที่ส่วน ควบคุมและแสดงผลอุณหภูมิจริงที่วัดได้ ซึ่งปริมาณความต่างศักย์ไฟฟ้าที่โมดูล ผลิตได้เนื่องจากความต่างของอุณหภูมิระหว่างแผ่นด้านบนและด้านล่างขึ้นอยู่กับ จำานวนคู่ของ เอ็น-พี ในโมดูลนั้น การออกแบบโครงสร้างของระบบควบคุมอุณหภูมิ จะคำานึงถึงวัสดุที่สามารถแผ่ กระจายความร้อนได้ดี รวมถึงขนาดของฮาร์ดแวร์ที่เหมาะสม ในส่วนของการ ควบคุมแรงดันจะคำานึงถึงกำาลังงานที่จ่ายให้แผ่นเทอร์โมอิเลคทริค Figure 1.Block diagram Figure 2.รูปโปรเจค Department of Control System and Instrumentation Engineering KING MONGKUT’s UNIVERSITY OF TECHNOLOGY THONBURI
