Watson IoT Platform全貌解説

For Innovation,
Coordinate
Collaboration
Up-front
合同会社井上研一事務所
BXMUG Bluemix大勉強会 (2017/6/21)
Watson IoT Platform 全貌解説
合同会社井上研一事務所
ITCA認定ITコーディネータ
井上研一

井上研一プロフィール
ITコーディネータ（経済産業省推進資格）・ITエンジニア
合同会社井上研一事務所代表社員
※アルティザンエッジ合同会社より2017年4月に商号変更
ITCA届出組織 ITC-Pro東京理事
Tech Garden School 講師（CakePHP / Monaca / Watson etc…）
IBM BlueHubインキュベーションプログラム（第3期）メンター
ICTCO（中野区産業振興推進機構）会員
https://inoccu.com
Twitter: @inoccu | Facebook: kenichi.inoue
© Kenichi Inoue 2017 2

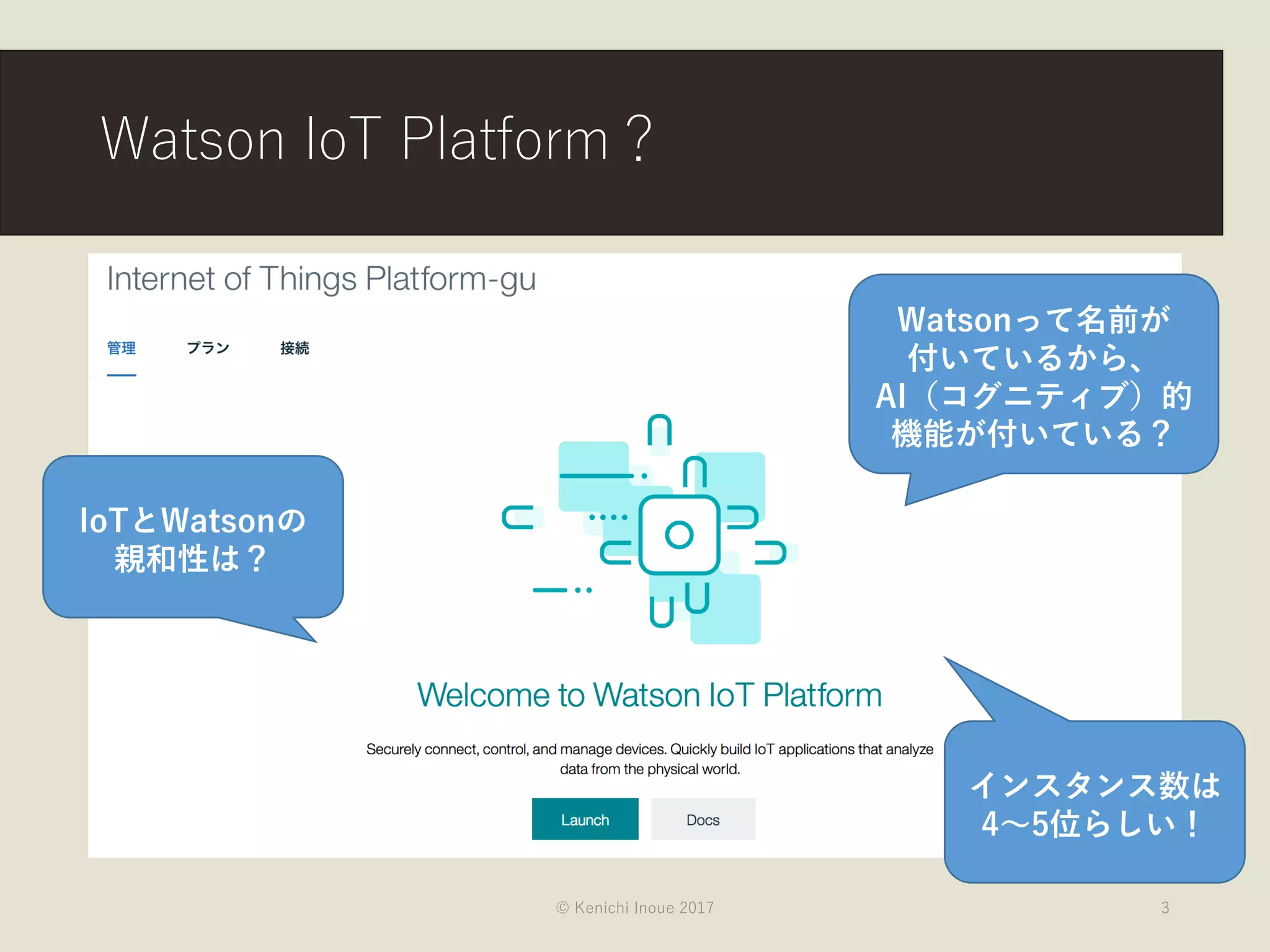

Watson IoT Platform？
Watsonって名前が
付いているから、
AI（コグニティブ）的
機能が付いている？
IoTとWatsonの
親和性は？
インスタンス数は
4〜5位らしい！

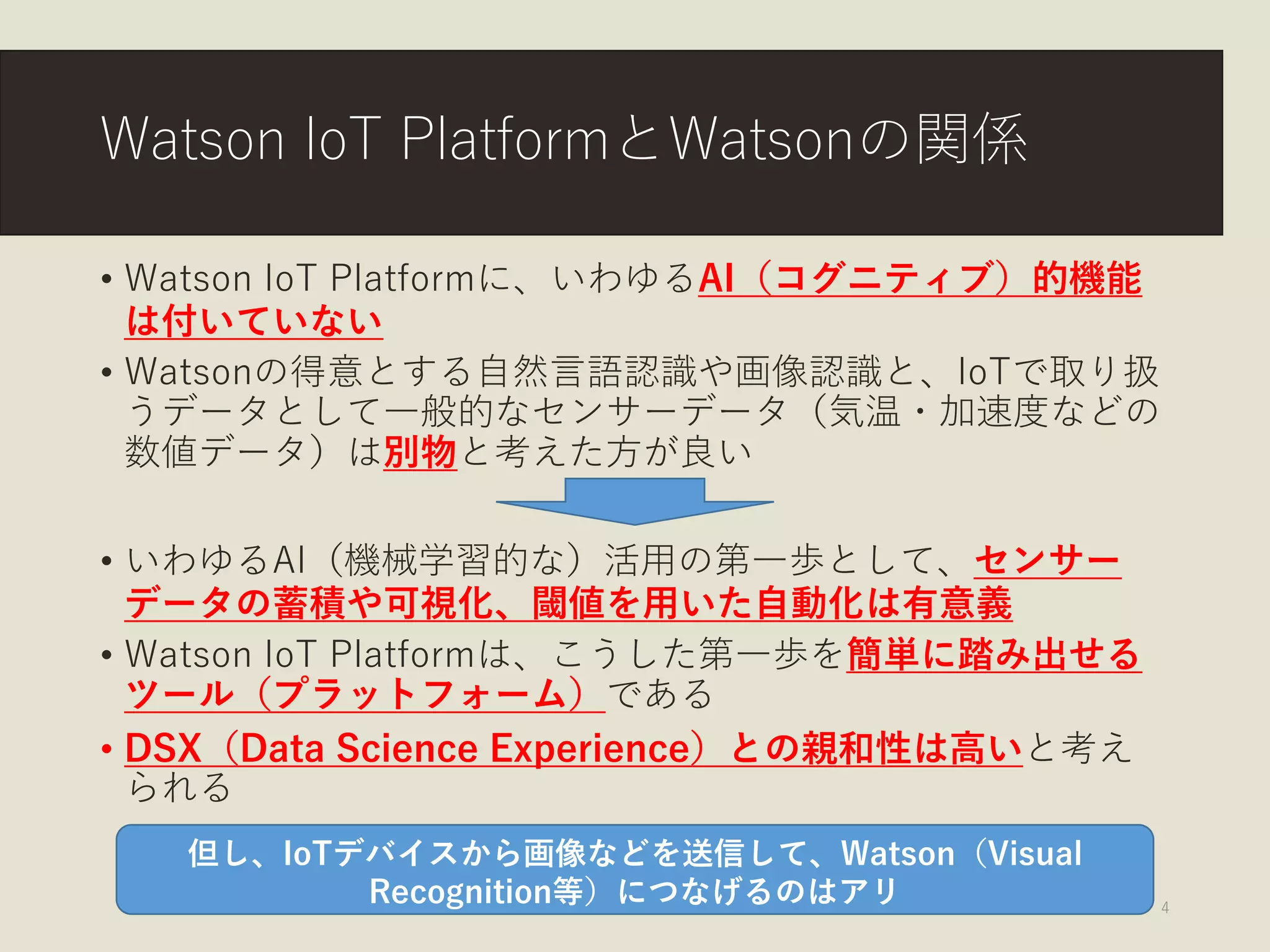

Watson IoT PlatformとWatsonの関係
• Watson IoT Platformに、いわゆるAI（コグニティブ）的機能
は付いていない
• Watsonの得意とする自然言語認識や画像認識と、IoTで取り扱
うデータとして一般的なセンサーデータ（気温・加速度などの
数値データ）は別物と考えた方が良い
• いわゆるAI（機械学習的な）活用の第一歩として、センサー
データの蓄積や可視化、閾値を用いた自動化は有意義
• Watson IoT Platformは、こうした第一歩を簡単に踏み出せる
ツール（プラットフォーム）である
• DSX（Data Science Experience）との親和性は高いと考え
られる
但し、IoTデバイスから画像などを送信して、Watson（Visual
Recognition等）につなげるのはアリ

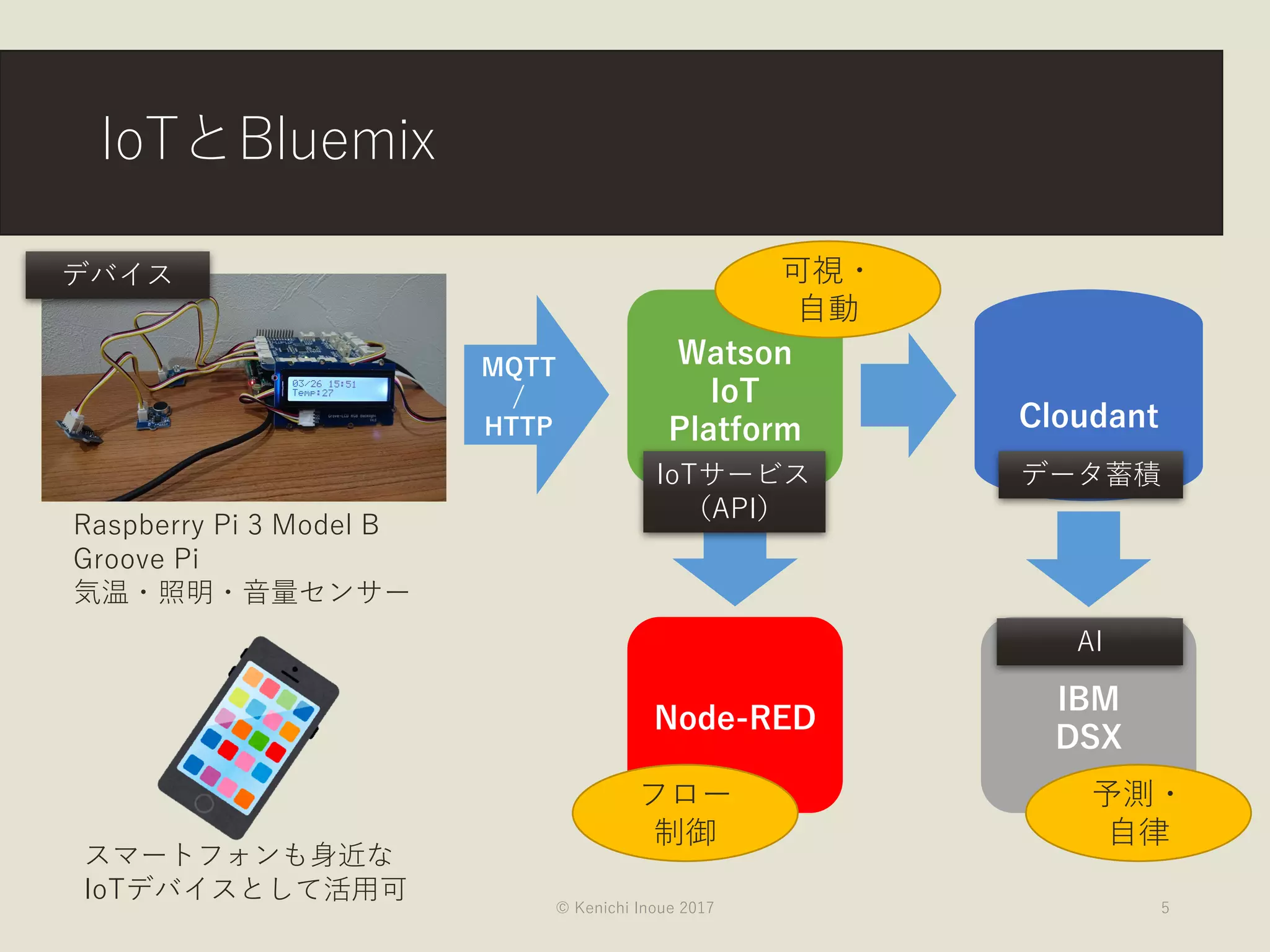

IoTとBluemix
Raspberry Pi 3 Model B
Groove Pi
気温・照明・音量センサー
Watson
IoT
Platform
MQTT
/
HTTP Cloudant
Node-RED
IBM
DSX
可視・
自動
フロー
制御
予測・
自律
IoTサービス
（API）
AI
データ蓄積
デバイス
スマートフォンも身近な
IoTデバイスとして活用可

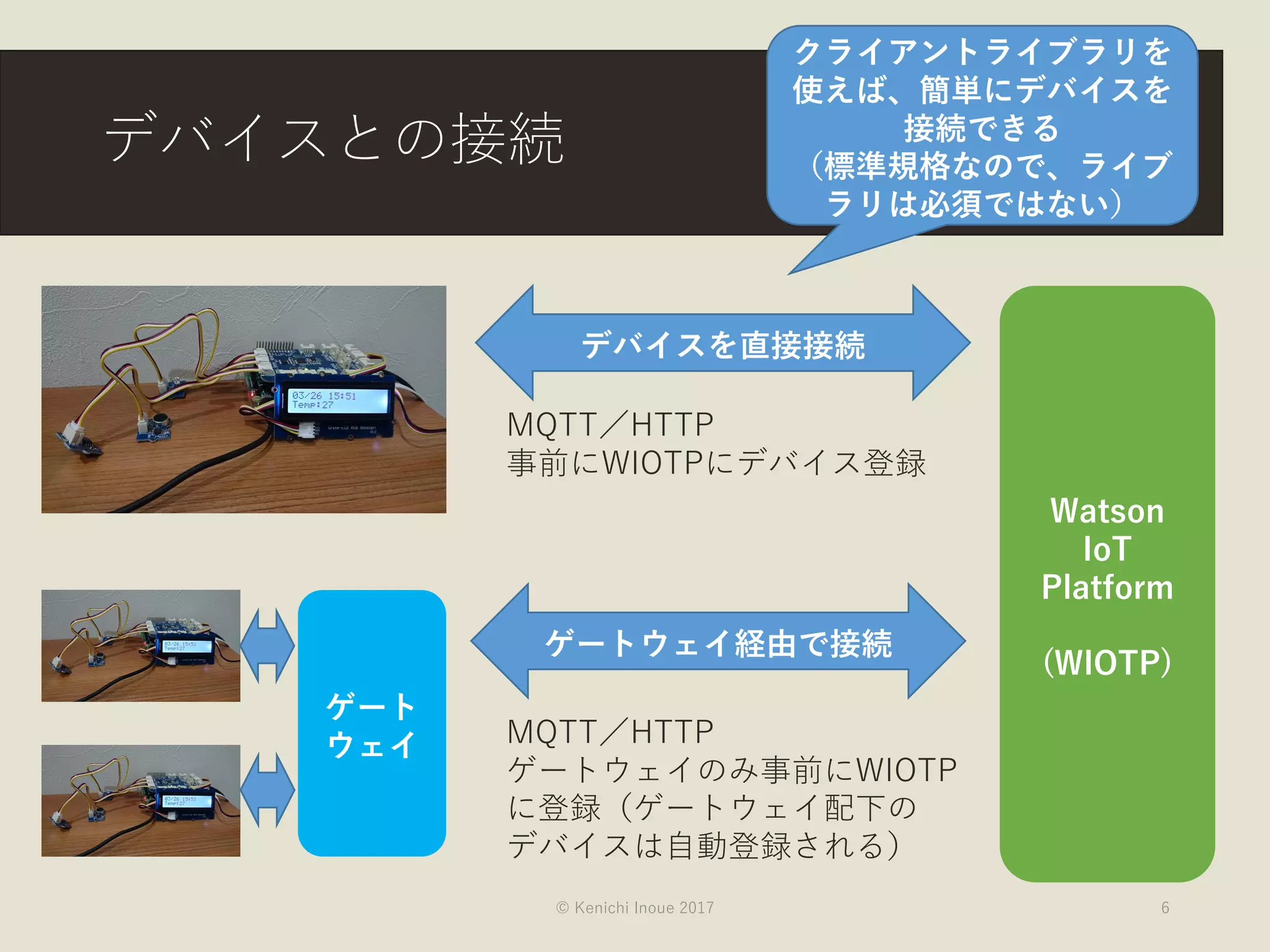

デバイスとの接続
Watson
IoT
Platform
(WIOTP)
MQTT／HTTP
事前にWIOTPにデバイス登録
ゲート
ウェイ
デバイスを直接接続
ゲートウェイ経由で接続
MQTT／HTTP
ゲートウェイのみ事前にWIOTP
に登録（ゲートウェイ配下の
デバイスは自動登録される）
クライアントライブラリを
使えば、簡単にデバイスを
接続できる
（標準規格なので、ライブ
ラリは必須ではない）

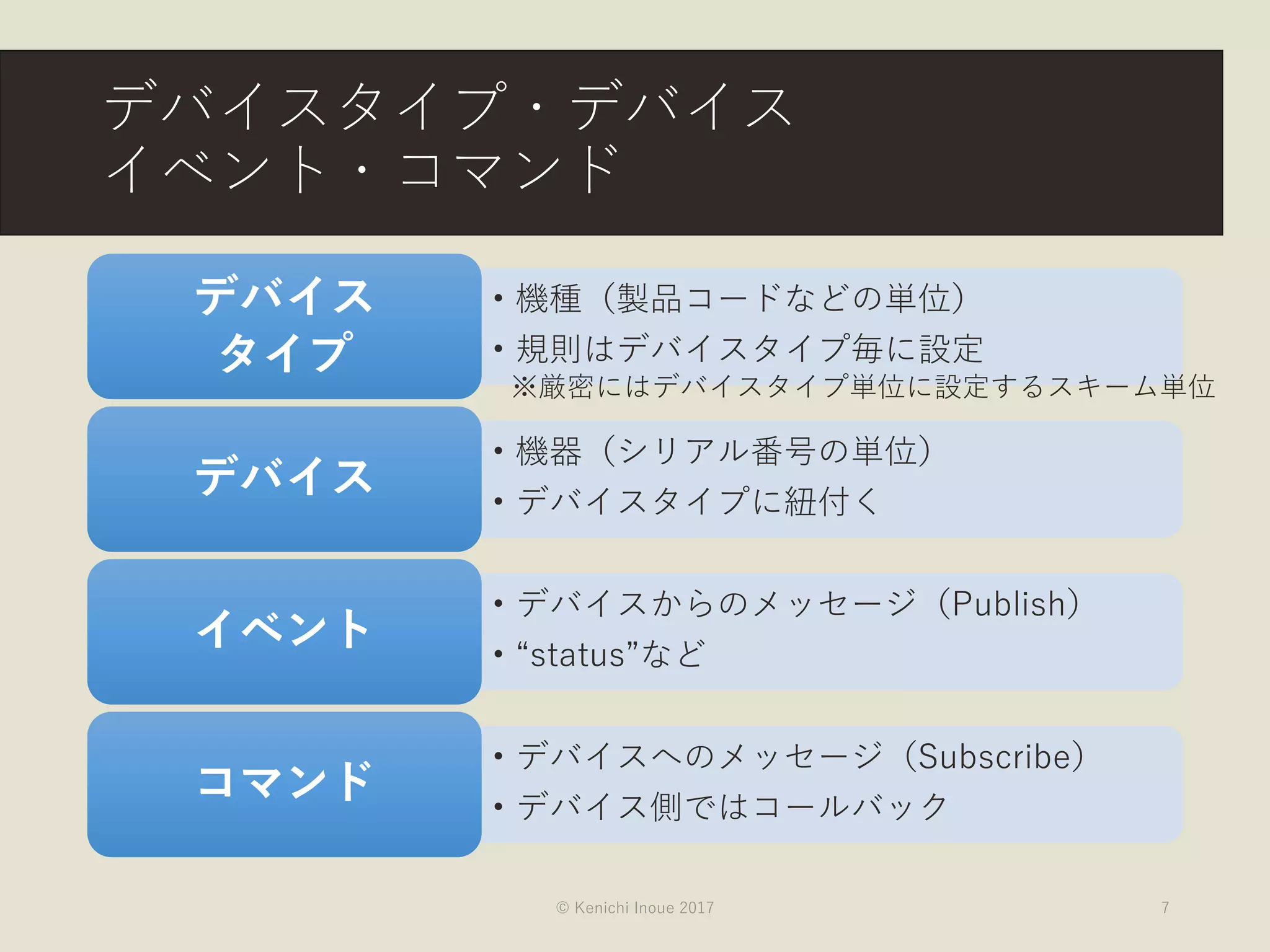

デバイスタイプ・デバイス
イベント・コマンド
• 機種（製品コードなどの単位）
• 規則はデバイスタイプ毎に設定
デバイス
タイプ
• 機器（シリアル番号の単位）
• デバイスタイプに紐付く
デバイス
• デバイスからのメッセージ（Publish）
• “status”など
イベント
• デバイスへのメッセージ（Subscribe）
• デバイス側ではコールバック
コマンド
※厳密にはデバイスタイプ単位に設定するスキーム単位

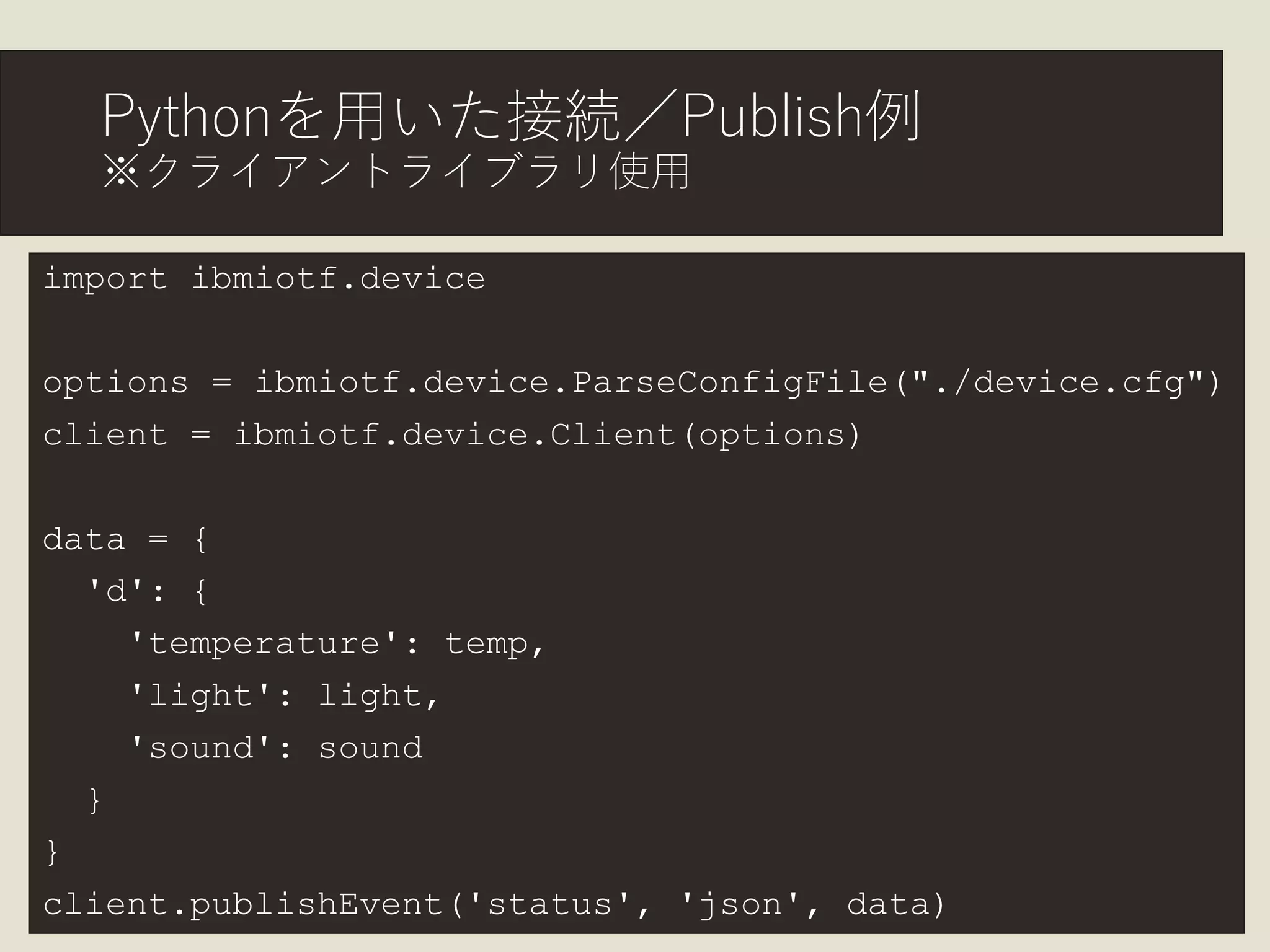

Pythonを用いた接続／Publish例
※クライアントライブラリ使用
import ibmiotf.device
options = ibmiotf.device.ParseConfigFile("./device.cfg")
client = ibmiotf.device.Client(options)
data = {
'd': {
'temperature': temp,
'light': light,
'sound': sound
}
}
client.publishEvent('status', 'json', data)

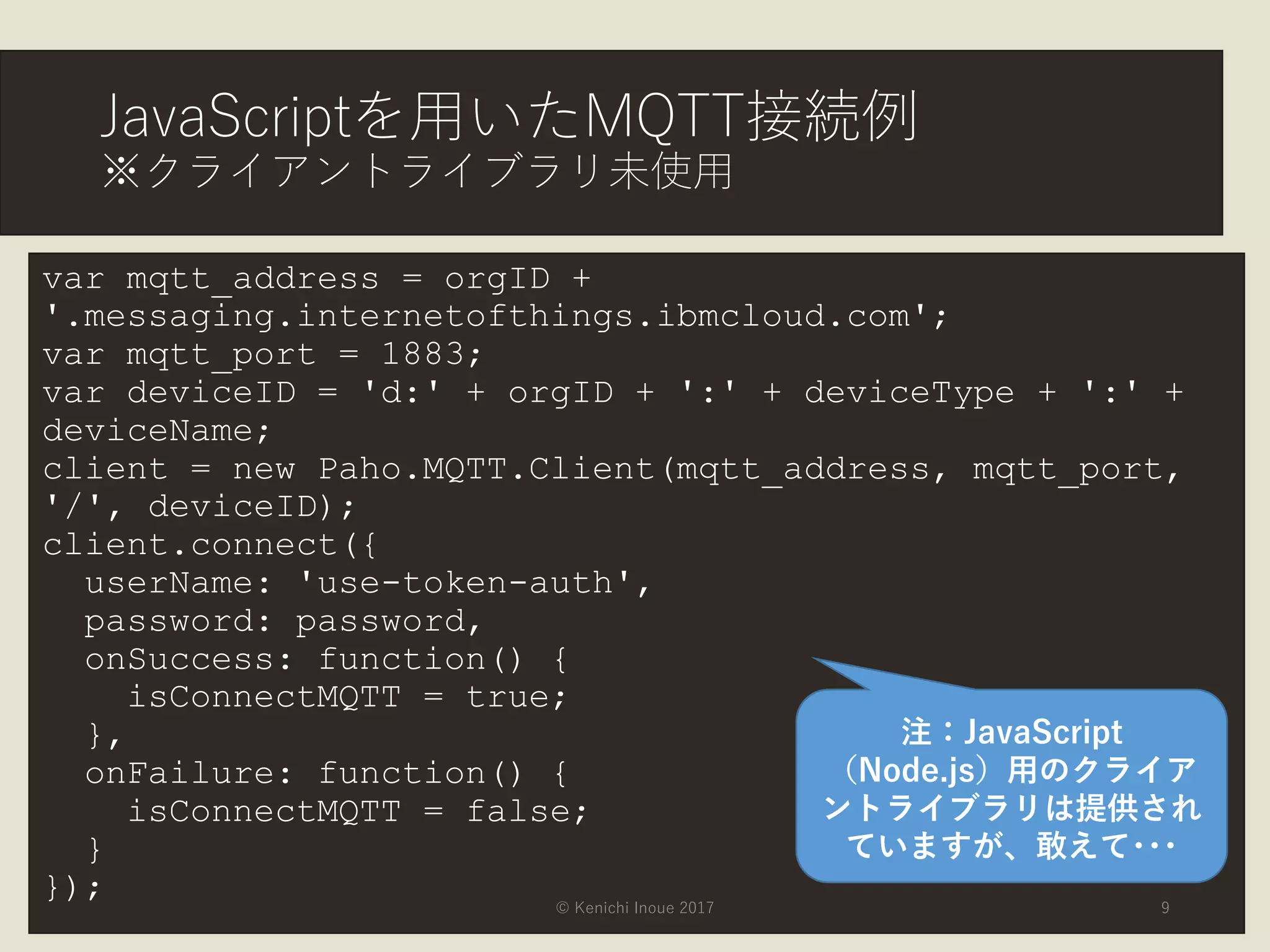

JavaScriptを用いたMQTT接続例
※クライアントライブラリ未使用
var mqtt_address = orgID +
'.messaging.internetofthings.ibmcloud.com';
var mqtt_port = 1883;
var deviceID = 'd:' + orgID + ':' + deviceType + ':' +
deviceName;
client = new Paho.MQTT.Client(mqtt_address, mqtt_port,
'/', deviceID);
client.connect({
userName: 'use-token-auth',
password: password,
onSuccess: function() {
isConnectMQTT = true;
},
onFailure: function() {
isConnectMQTT = false;
}
}); © Kenichi Inoue 2017 9
注：JavaScript
（Node.js）用のクライア
ントライブラリは提供され
ていますが、敢えて･･･

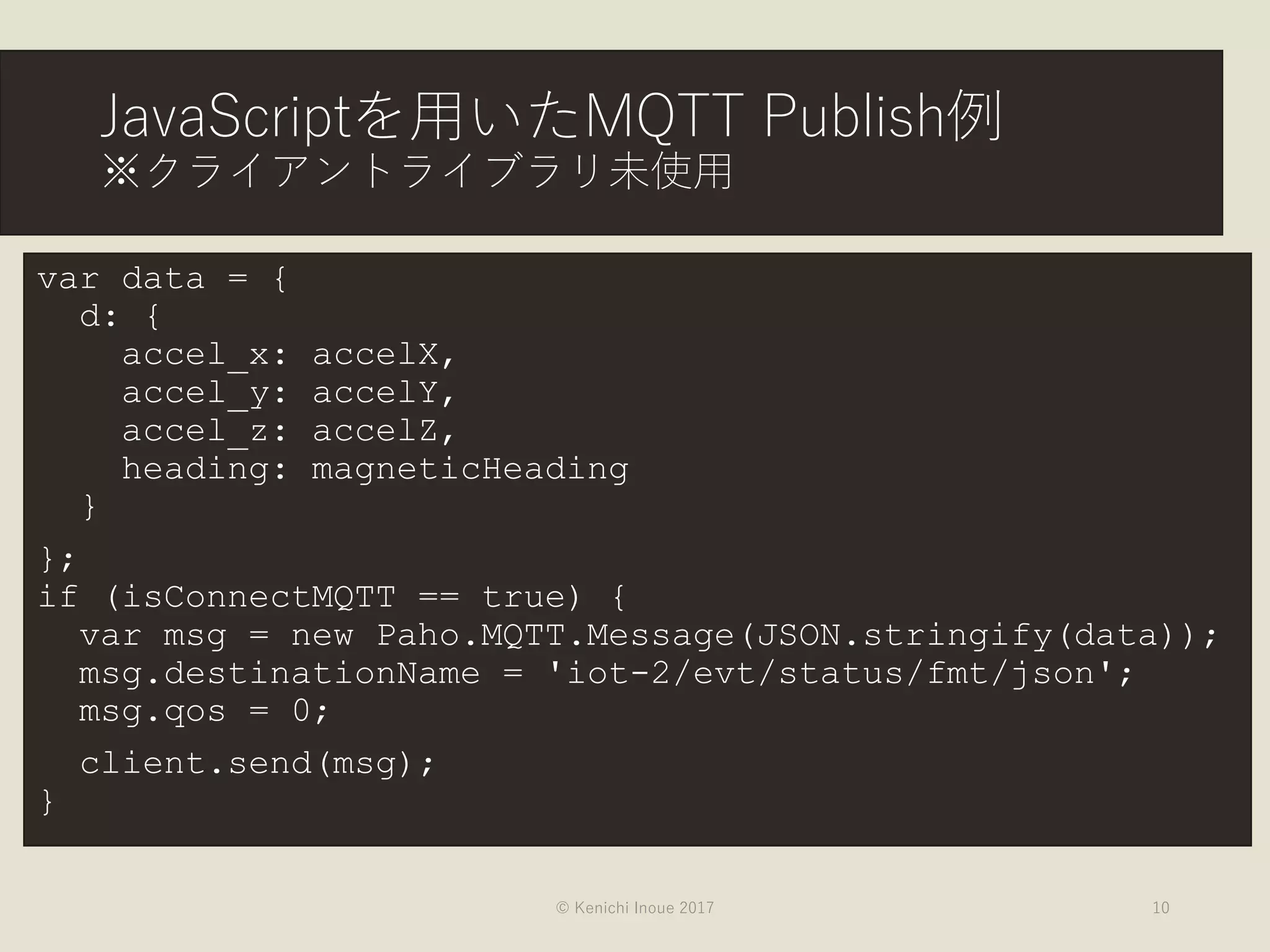

JavaScriptを用いたMQTT Publish例
※クライアントライブラリ未使用
var data = {
d: {
accel_x: accelX,
accel_y: accelY,
accel_z: accelZ,
heading: magneticHeading
}
};
if (isConnectMQTT == true) {
var msg = new Paho.MQTT.Message(JSON.stringify(data));
msg.destinationName = 'iot-2/evt/status/fmt/json';
msg.qos = 0;
client.send(msg);
}

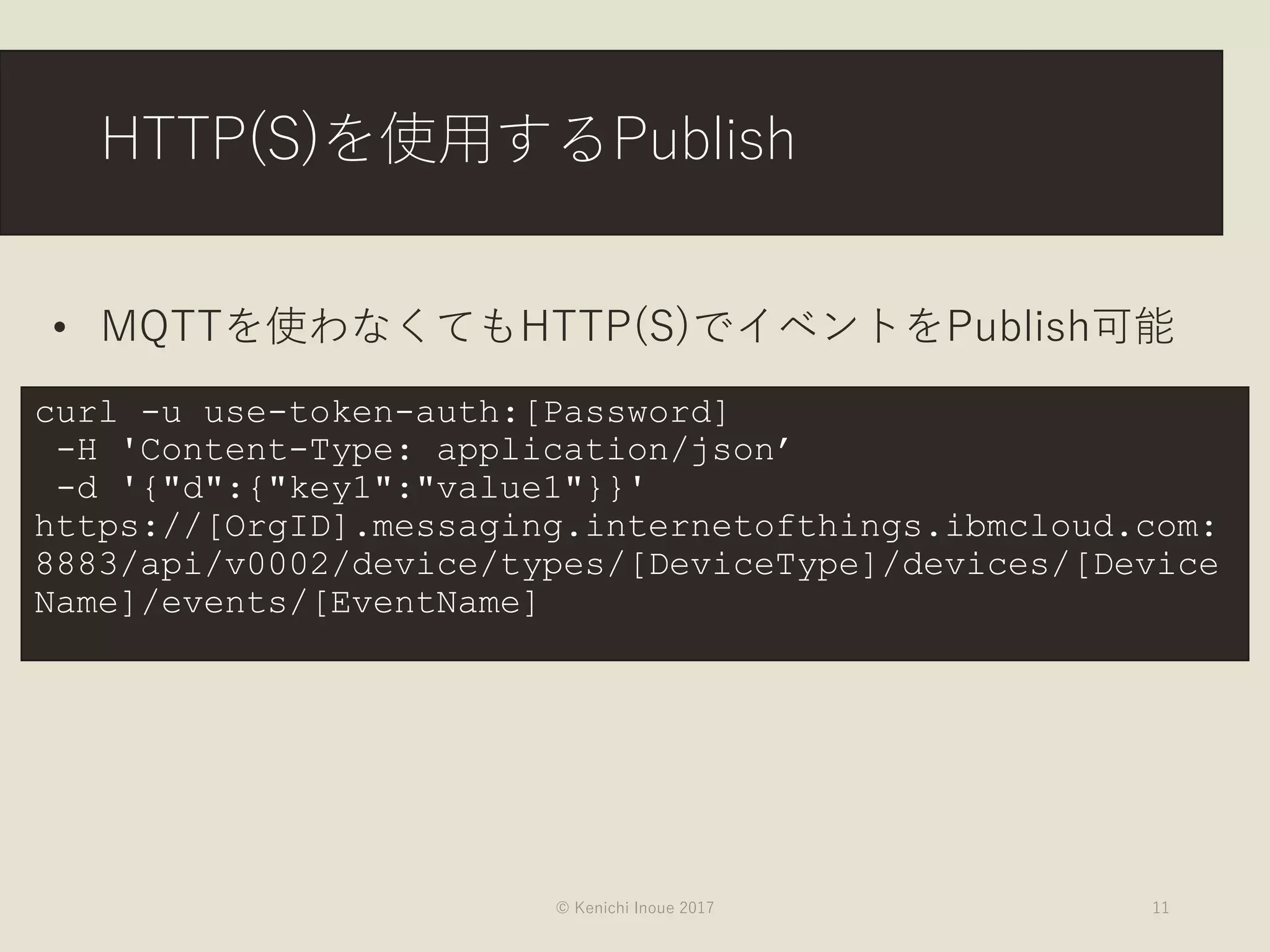

HTTP(S)を使用するPublish
curl -u use-token-auth:[Password]
-H 'Content-Type: application/json’
-d '{"d":{"key1":"value1"}}'
https://[OrgID].messaging.internetofthings.ibmcloud.com:
8883/api/v0002/device/types/[DeviceType]/devices/[Device
Name]/events/[EventName]
• MQTTを使わなくてもHTTP(S)でイベントをPublish可能

可視化とデータ蓄積
リアルタイムの可視化
設定だけでCloudantへ

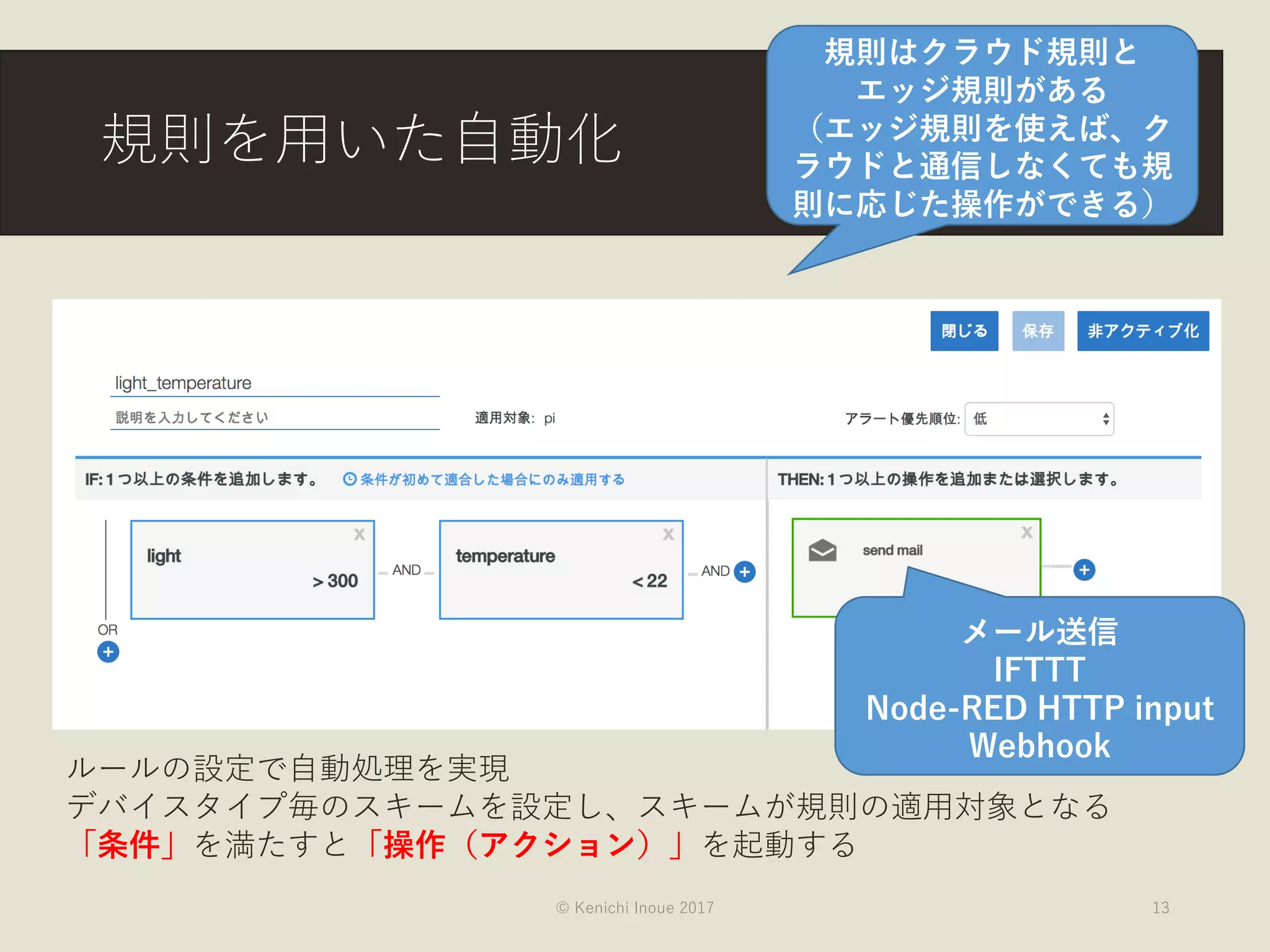

規則を用いた自動化
ルールの設定で自動処理を実現
デバイスタイプ毎のスキームを設定し、スキームが規則の適用対象となる
「条件」を満たすと「操作（アクション）」を起動する
規則はクラウド規則と
エッジ規則がある
（エッジ規則を使えば、ク
ラウドと通信しなくても規
則に応じた操作ができる）
メール送信
IFTTT
Node-RED HTTP input
Webhook

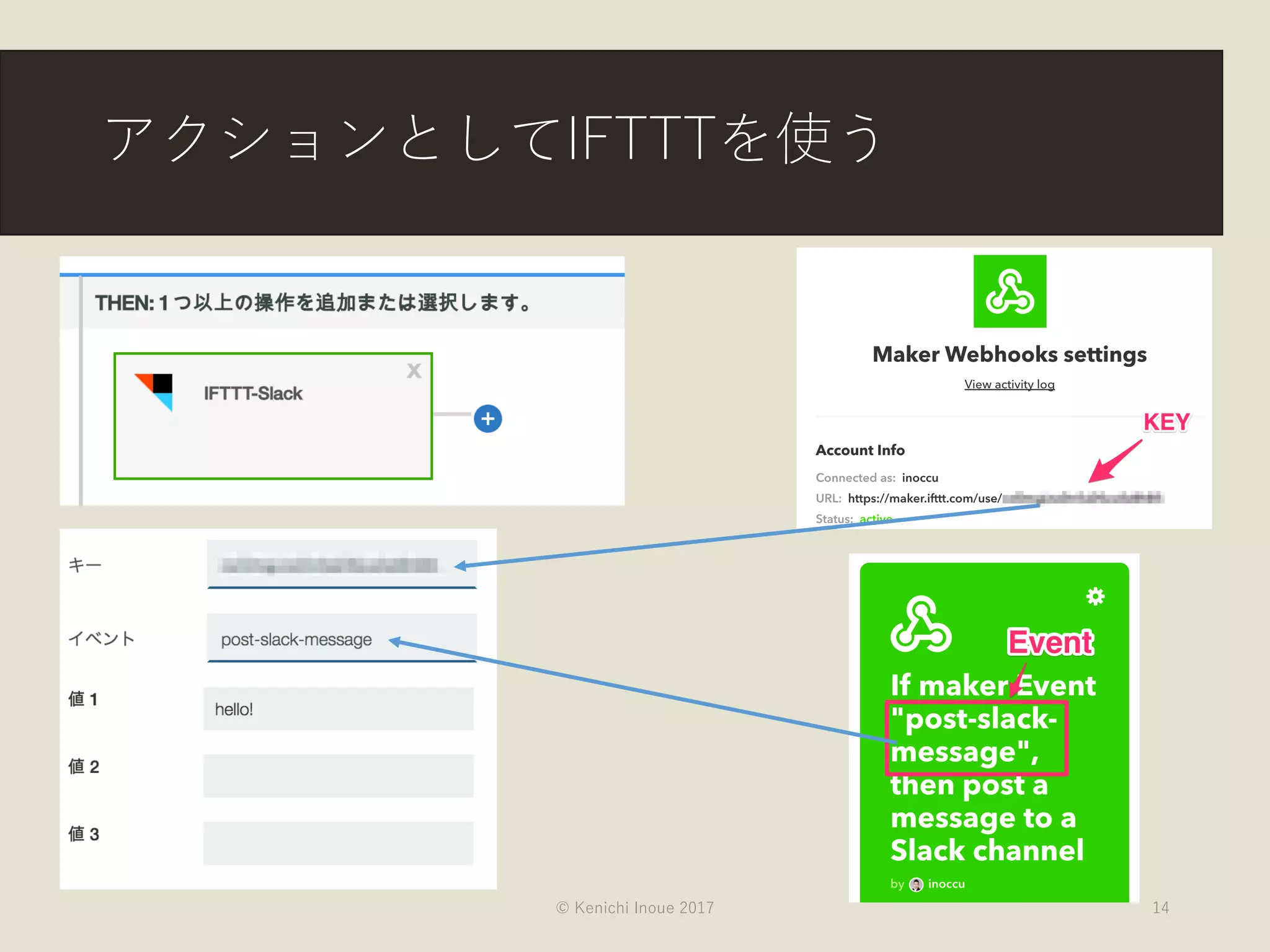

アクションとしてIFTTTを使う

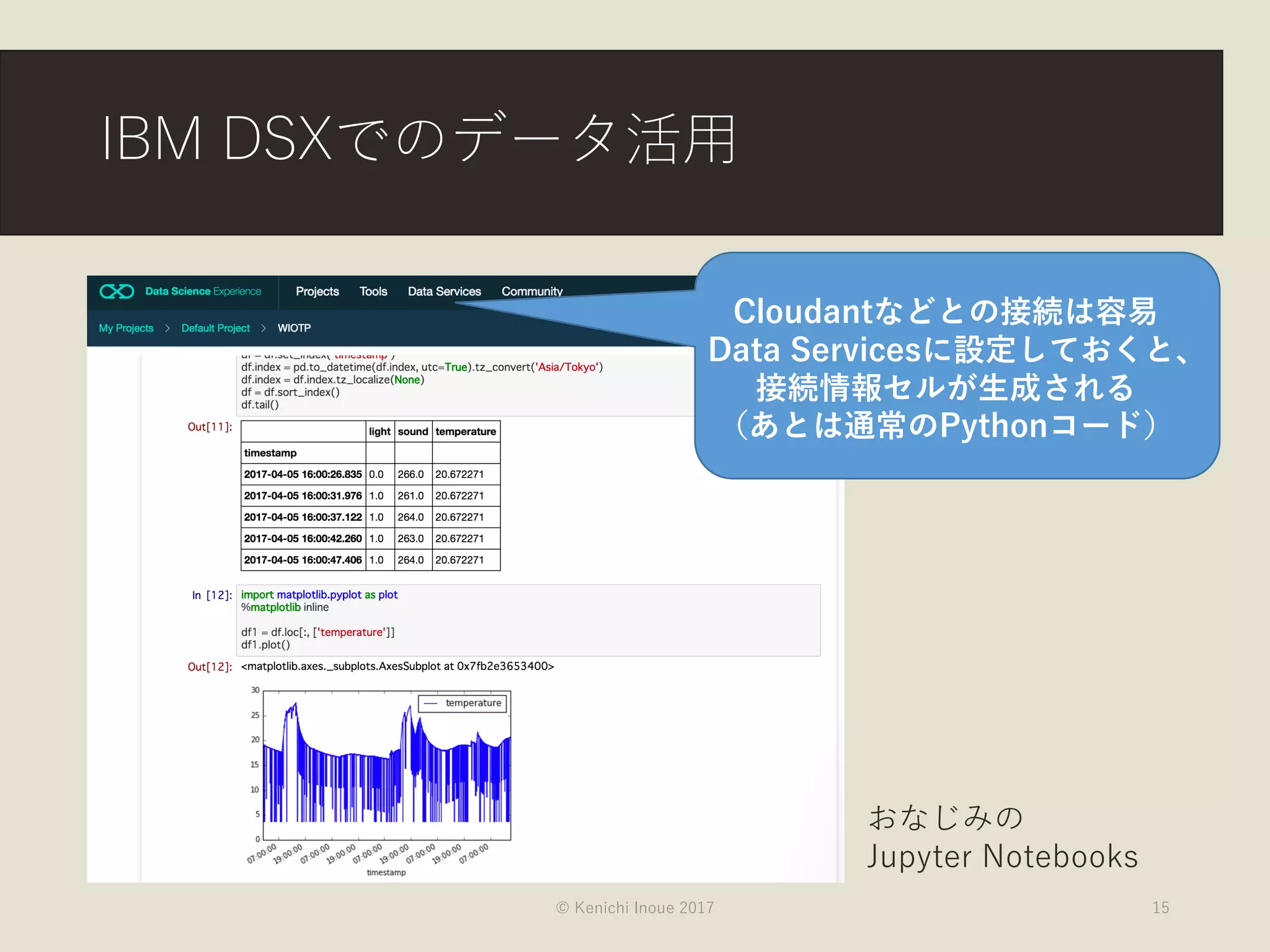

IBM DSXでのデータ活用
おなじみの
Jupyter Notebooks
Cloudantなどとの接続は容易
Data Servicesに設定しておくと、
接続情報セルが生成される
（あとは通常のPythonコード）

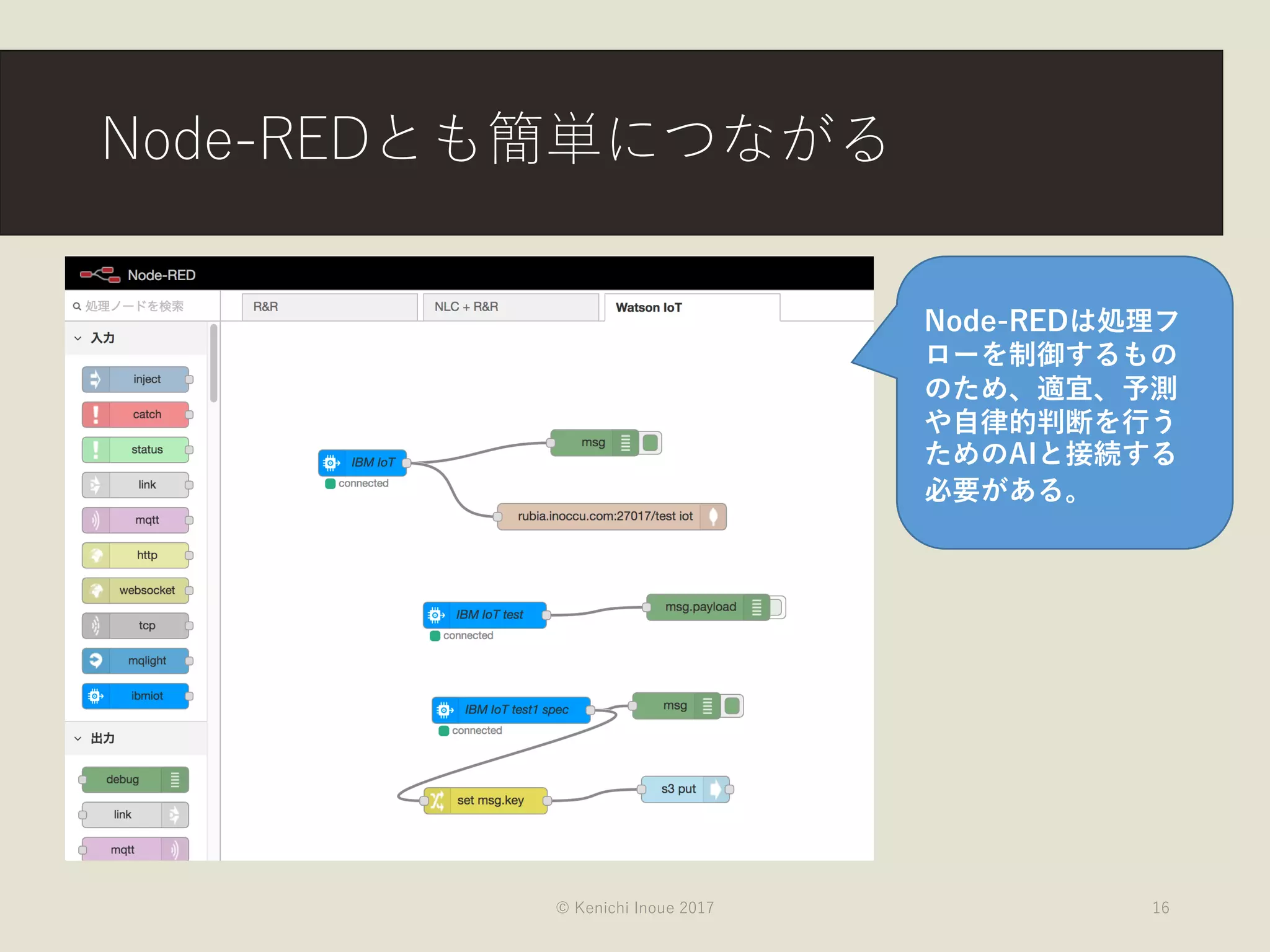

Node-REDとも簡単につながる
Node-REDは処理フ
ローを制御するもの
のため、適宜、予測
や自律的判断を行う
ためのAIと接続する
必要がある。

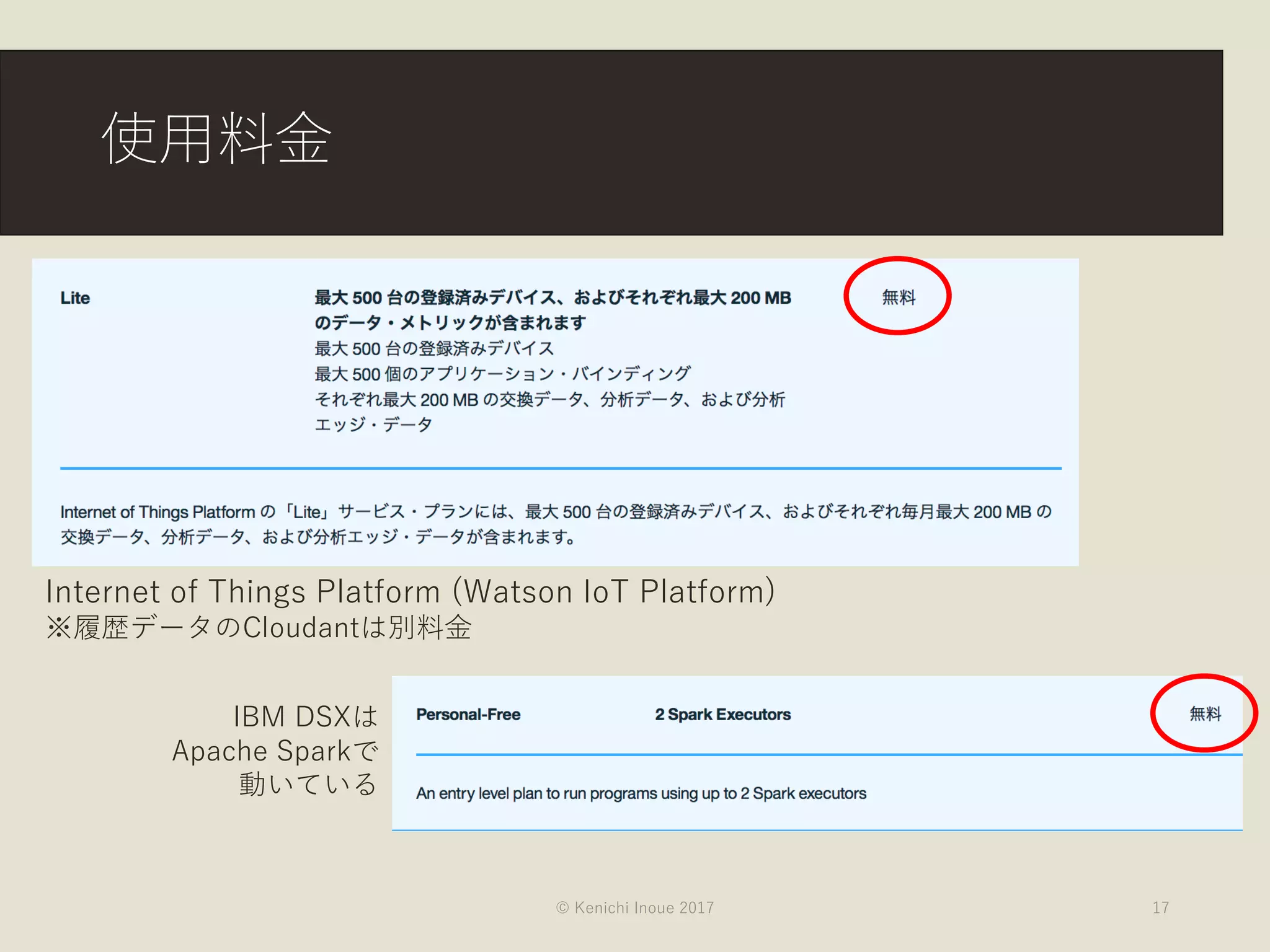

使用料金
Internet of Things Platform (Watson IoT Platform)
※履歴データのCloudantは別料金
IBM DSXは
Apache Sparkで
動いている
