1. VLAN
Jaringan Komputer

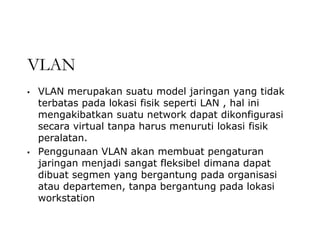

2. VLAN
▪ VLAN merupakan suatu model jaringan yang tidak
terbatas pada lokasi fisik seperti LAN , hal ini
mengakibatkan suatu network dapat dikonfigurasi
secara virtual tanpa harus menuruti lokasi fisik
peralatan.
▪ Penggunaan VLAN akan membuat pengaturan
jaringan menjadi sangat fleksibel dimana dapat
dibuat segmen yang bergantung pada organisasi
atau departemen, tanpa bergantung pada lokasi
workstation

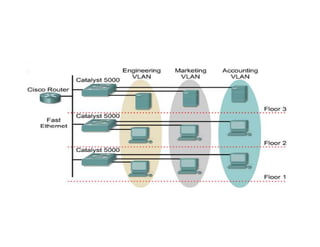

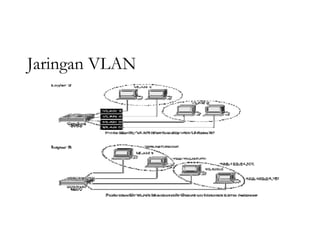

3. Jaringan VLAN

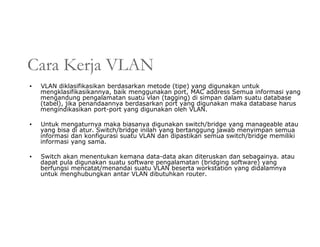

5. Cara Kerja VLAN
▪ VLAN diklasifikasikan berdasarkan metode (tipe) yang digunakan untuk
mengklasifikasikannya, baik menggunakan port, MAC address Semua informasi yang
mengandung pengalamatan suatu vlan (tagging) di simpan dalam suatu database
(tabel), jika penandaannya berdasarkan port yang digunakan maka database harus
mengindikasikan port-port yang digunakan oleh VLAN.
▪ Untuk mengaturnya maka biasanya digunakan switch/bridge yang manageable atau
yang bisa di atur. Switch/bridge inilah yang bertanggung jawab menyimpan semua
informasi dan konfigurasi suatu VLAN dan dipastikan semua switch/bridge memiliki
informasi yang sama.
▪ Switch akan menentukan kemana data-data akan diteruskan dan sebagainya. atau
dapat pula digunakan suatu software pengalamatan (bridging software) yang
berfungsi mencatat/menandai suatu VLAN beserta workstation yang didalamnya
untuk menghubungkan antar VLAN dibutuhkan router.

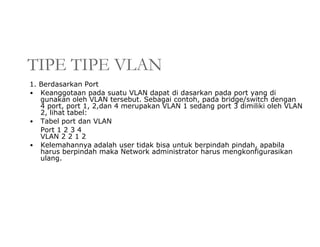

6. TIPE TIPE VLAN
1. Berdasarkan Port
• Keanggotaan pada suatu VLAN dapat di dasarkan pada port yang di
gunakan oleh VLAN tersebut. Sebagai contoh, pada bridge/switch dengan
4 port, port 1, 2,dan 4 merupakan VLAN 1 sedang port 3 dimiliki oleh VLAN
2, lihat tabel:
• Tabel port dan VLAN
Port 1 2 3 4
VLAN 2 2 1 2
• Kelemahannya adalah user tidak bisa untuk berpindah pindah, apabila
harus berpindah maka Network administrator harus mengkonfigurasikan
ulang.

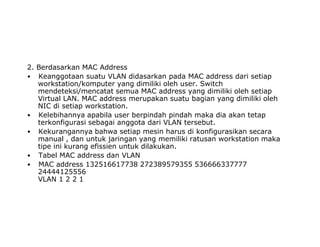

7. 2. Berdasarkan MAC Address
• Keanggotaan suatu VLAN didasarkan pada MAC address dari setiap
workstation/komputer yang dimiliki oleh user. Switch
mendeteksi/mencatat semua MAC address yang dimiliki oleh setiap
Virtual LAN. MAC address merupakan suatu bagian yang dimiliki oleh
NIC di setiap workstation.
• Kelebihannya apabila user berpindah pindah maka dia akan tetap
terkonfigurasi sebagai anggota dari VLAN tersebut.
• Kekurangannya bahwa setiap mesin harus di konfigurasikan secara
manual , dan untuk jaringan yang memiliki ratusan workstation maka
tipe ini kurang efissien untuk dilakukan.
• Tabel MAC address dan VLAN
• MAC address 132516617738 272389579355 536666337777
24444125556
VLAN 1 2 2 1

8. 3. Berdasarkan tipe protokol yang digunakan
Keanggotaan VLAN juga bisa berdasarkan protocol yang
digunakan, lihat tabel
▪ Tabel Protokol dan VLAN
▪ Protokol IP IPX
VLAN 1 2
4. Berdasarkan Alamat Subnet IP
Subnet IP address pada suatu jaringan juga dapat
digunakan untuk mengklasifikasi suatu VLAN
▪ Tabel IP Subnet dan VLAN
▪ IP subnet 22.3.24 46.20.45
VLAN 1 2

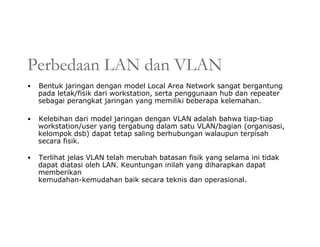

9. Perbedaan LAN dan VLAN
• Bentuk jaringan dengan model Local Area Network sangat bergantung
pada letak/fisik dari workstation, serta penggunaan hub dan repeater
sebagai perangkat jaringan yang memiliki beberapa kelemahan.
• Kelebihan dari model jaringan dengan VLAN adalah bahwa tiap-tiap
workstation/user yang tergabung dalam satu VLAN/bagian (organisasi,
kelompok dsb) dapat tetap saling berhubungan walaupun terpisah
secara fisik.
• Terlihat jelas VLAN telah merubah batasan fisik yang selama ini tidak
dapat diatasi oleh LAN. Keuntungan inilah yang diharapkan dapat
memberikan
kemudahan-kemudahan baik secara teknis dan operasional.

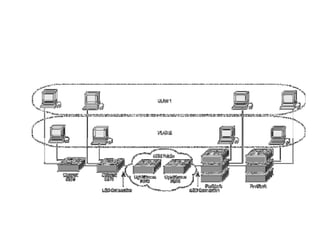

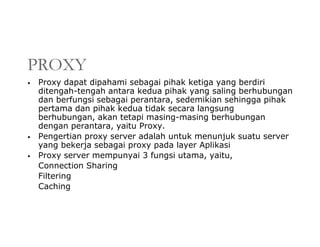

11. PROXY
• Proxy dapat dipahami sebagai pihak ketiga yang berdiri
ditengah-tengah antara kedua pihak yang saling berhubungan
dan berfungsi sebagai perantara, sedemikian sehingga pihak
pertama dan pihak kedua tidak secara langsung
berhubungan, akan tetapi masing-masing berhubungan
dengan perantara, yaitu Proxy.
• Pengertian proxy server adalah untuk menunjuk suatu server
yang bekerja sebagai proxy pada layer Aplikasi
• Proxy server mempunyai 3 fungsi utama, yaitu,
Connection Sharing
Filtering
Caching

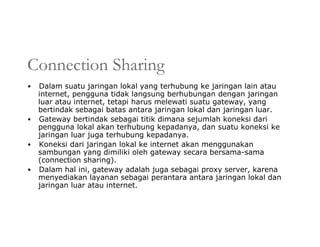

13. Connection Sharing
• Dalam suatu jaringan lokal yang terhubung ke jaringan lain atau
internet, pengguna tidak langsung berhubungan dengan jaringan
luar atau internet, tetapi harus melewati suatu gateway, yang
bertindak sebagai batas antara jaringan lokal dan jaringan luar.
• Gateway bertindak sebagai titik dimana sejumlah koneksi dari
pengguna lokal akan terhubung kepadanya, dan suatu koneksi ke
jaringan luar juga terhubung kepadanya.
• Koneksi dari jaringan lokal ke internet akan menggunakan
sambungan yang dimiliki oleh gateway secara bersama-sama
(connection sharing).
• Dalam hal ini, gateway adalah juga sebagai proxy server, karena
menyediakan layanan sebagai perantara antara jaringan lokal dan
jaringan luar atau internet.

14. Filtering
• Proxy server memotong hubungan langsung antara
pengguna dan layanan yang diakses
• Ini dilakukan pertama-tama dengan mengubah
alamat IP, membuat pemetaan dari alamat IP
jaringan lokal ke suatu alamat IP proxy, yang
digunakan untuk jaringan luar atau internet.
• Karena hanya alamat IP proxy tersebut yang akan
diketahui secara umum di internet (jaringan yang
tidak terpercaya), maka pemalsuan tidak bisa
dilakukan.

15. Caching
• Proxy server memiliki mekanisme penyimpanan obyek-obyek yang
sudah pernah diminta dari server-server di internet, biasa disebut
caching.
• Dalam proses tersebut, proxy server juga sekaligus menyimpan obyek-
obyek tersebut untuk dirinya sendiri dalam ruang disk yang disediakan
(cache).
• Dengan demikian, bila suatu saat ada pengguna yang meminta suatu
layanan ke internet yang mengandung obyek-obyek yang sama dengan
yang sudah pernah diminta sebelumnya, yaitu yang sudah ada dalam
cache, maka proxy server akan dapat langsung memberikan obyek dari
cache yang diminta kepada pengguna, tanpa harus meminta ulang ke
server aslinya di internet.
• Bila permintaan tersebut tidak dapat ditemukan dalam cache di proxy
server, baru kemudian proxy server meneruskan atau memintakannya
ke server aslinya di internet.

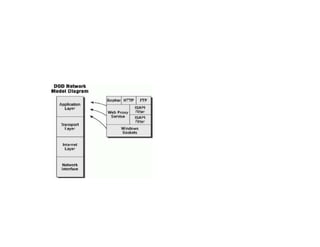

16. • Proxy bekerja pada layer aplikasi, proxy server dapat berjalan
pada banyak aplikasi antara lain: HTTP Proxy atau Web Proxy
untuk protokol HTTP Proxy bekerja pada layer aplikasi, proxy
server dapat berjalan pada banyak aplikasi antara lain: HTTP
Proxy atau Web Proxy untuk protokol HTTP atau Web,
• FTP Proxy, SMTP ProxyFTP Proxy, SMTP Proxy/POP Proxy untuk
email
• NNTP proxy untuk Newsgroup,
• RealAudio/RealVideo Proxy untuk multimedia streaming,
• IRC proxy untuk IRC proxy untuk Internet Relay Chat (IRC),
• Masing-masing hanya akan menerima, meneruskan atau
melakukan filter atas paket yang dihasilkan oleh layanan yang
bersesuaian.
