V8のIgnitionインタープリタについてです。

1. V8IgnitionInterpreter

2. 名前: @brn (青野健利)
職業: フロントエンドエンジニア・ネイティブエンジニア
会社: Cyberagent アドテクスタジオ RightSegment・AI Messenger
ブログ: http://abcdef.gets.b6n.ch/

3. WhatisIgnition?
V8には今までインタープリタがなかった。
ソースコードから即full-codegenでアセンブラを生成、実行していた。
しかし、full-codegenは最適化されていない、型情報を持ったアセンブラを
大量に吐き出すため、コードサイズが大きくなってしまう。
そのため、V8は関数単位でlazy compileを行っていたのだが、
これが原因でStartupTimeが大きくなってしまうことがあった。
特に内部関数は全て再パースが必要なため、パースにかかる時間も増大した。

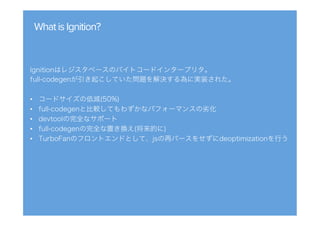

4. WhatisIgnition?
Ignitionはレジスタベースのバイトコードインタープリタ。
full-codegenが引き起こしていた問題を解決する為に実装された。
• コードサイズの低減(50%)
• full-codegenと比較してもわずかなパフォーマンスの劣化
• devtoolの完全なサポート
• full-codegenの完全な置き換え(将来的に)
• TurboFanのフロントエンドとして、jsの再パースをせずにdeoptimizationを行う

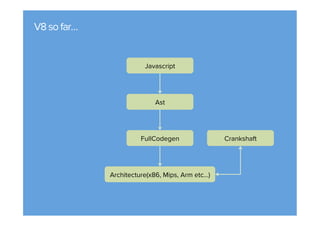

5. V8sofar…
Javascript
Ast
FullCodegen Crankshaft
Architecture(x86, Mips, Arm etc…)

6. V8sofar…
Javascript
Ast
Ignition
TurboFan
Architecture(x86, Mips, Arm etc…)
*CodeAssembler

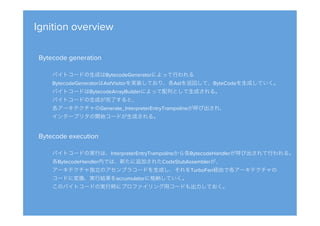

7. Ignition overview
Bytecode generation
バイトコードの生成はBytecodeGeneratorによって行われる
BytecodeGeneratorはAstVisitorを実装しており、各Astを巡回して、ByteCodeを生成していく。
バイトコードはBytecodeArrayBuilderによって配列として生成される。
バイトコードの生成が完了すると、
各アーキテクチャのGenerate_InterpreterEntryTrampolineが呼び出され、
インタープリタの開始コードが生成される。
Bytecode execution
バイトコードの実行は、InterpreterEntryTrampolineから各BytecodeHandlerが呼び出されて行われる。
各BytecodeHandler内では、新たに追加されたCodeStubAssemblerが、
アーキテクチャ独立のアセンブラコードを生成し、それをTurboFan経由で各アーキテクチャの
コードに変換、実行結果をaccumulatorに格納していく。
このバイトコードの実行時にプロファイリング用コードも出力しておく。

8. Ignition overview
Javascript
Ast
Ignition
MachineCode
InterpreterEntryTrampoline
BytecodeArray
BytecodeHandler
Bytecode
Generate
呼び出し
Browser
呼び出し

9. Ignition execution
BytecodeArray
Bytecodes
dispatch dispatch …
BytecodeHandler
CodeStubAssembler
AccessorAssembler
RawMachineAssembler
MachineOperatorBuilder
CodeAssembler
BytecodeHandler
CodeStubAssembler
AccessorAssembler
RawMachineAssembler
MachineOperatorBuilder
CodeAssembler

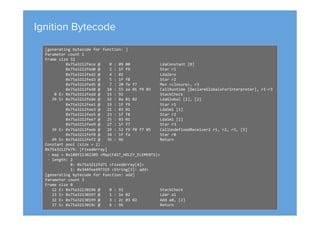

10. Ignition Bytecode
[generating bytecode for function: ]
Parameter count 1
Frame size 32
0x75a3212fece @ 0 : 09 00 LdaConstant [0]
0x75a3212fed0 @ 2 : 1f f9 Star r1
0x75a3212fed2 @ 4 : 02 LdaZero
0x75a3212fed3 @ 5 : 1f f8 Star r2
0x75a3212fed5 @ 7 : 20 fe f7 Mov <closure>, r3
0x75a3212fed8 @ 10 : 55 aa 01 f9 03 CallRuntime [DeclareGlobalsForInterpreter], r1-r3
0 E> 0x75a3212fedd @ 15 : 92 StackCheck
39 S> 0x75a3212fede @ 16 : 0a 01 02 LdaGlobal [1], [2]
0x75a3212fee1 @ 19 : 1f f9 Star r1
0x75a3212fee3 @ 21 : 03 01 LdaSmi [1]
0x75a3212fee5 @ 23 : 1f f8 Star r2
0x75a3212fee7 @ 25 : 03 01 LdaSmi [1]
0x75a3212fee9 @ 27 : 1f f7 Star r3
39 E> 0x75a3212feeb @ 29 : 52 f9 f8 f7 05 CallUndefinedReceiver2 r1, r2, r3, [5]
0x75a3212fef0 @ 34 : 1f fa Star r0
49 S> 0x75a3212fef2 @ 36 : 96 Return
Constant pool (size = 2)
0x75a3212fe79: [FixedArray]
- map = 0x180f21302309 <Map(FAST_HOLEY_ELEMENTS)>
- length: 2
0: 0x75a3212fd71 <FixedArray[4]>
1: 0x344fee497319 <String[3]: add>
[generating bytecode for function: add]
Parameter count 3
Frame size 0
12 E> 0x75a32130196 @ 0 : 92 StackCheck
23 S> 0x75a32130197 @ 1 : 1e 02 Ldar a1
32 E> 0x75a32130199 @ 3 : 2c 03 02 Add a0, [2]
37 S> 0x75a3213019c @ 6 : 96 Return

11. TurboFan optimization
Code optimization
Ignitionによって生成されたバイトコードはTurboFanアーキテクチャを利用して最適化される。
BytecodeGraphBuilderによってTurboFanはグラフ指向のIRを生成し、コードの最適化を行う。
最適化自体はループ・Closureの生成等でランタイム呼び出しによって実行される。
Code deoptimization
TurboFanが脱最適化を行う際は、TurboFanによって生成された、TranslatedStateオブジェクトから、
インタープリタのスタックフレームを再生成し、NotifyDeoptimizedランタイム
を呼び出して、再度インタープリタに入る。

12. TurboFan optimization overview
Javascript
Ast
Ignition
*CodeAssembler
Architecture(x64, Mips, Arm, etc…)
TurboFan
最適化
脱最適化

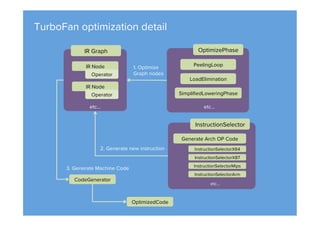

13. TurboFan optimization detail
...
OptimizePhase
PeelingLoop
etc...
LoadElimination
SimplifiedLoweringPhase
IR Graph
IR Node
Operator
etc...
IR Node
Operator
1. Optimize
Graph nodes
Generate Arch OP Code
InstructionSelector
InstructionSelectorX64
InstructionSelectorX87
InstructionSelectorMips
InstructionSelectorArm
etc...
2. Generate new instruction
CodeGenerator
OptimizedCode
3. Generate Machine Code

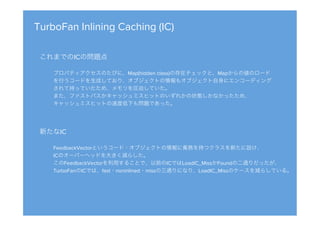

14. TurboFan Inlining Caching (IC)
これまでのICの問題点
プロパティアクセスのたびに、Map(hidden class)の存在チェックと、Mapからの値のロード
を行うコードを生成しており、オブジェクトの情報もオブジェクト自身にエンコーディング
されて持っていたため、メモリを圧迫していた。
また、ファストパスかキャッシュミスヒットのいずれかの状態しかなかったため、
キャッシュミスヒットの速度低下も問題であった。
新たなIC
FeedbackVectorというコード・オブジェクトの情報に責務を持つクラスを新たに設け、
ICのオーバーヘッドを大きく減らした。
このFeedbackVectorを利用することで、以前のICではLoadIC_MissかFoundの二通りだったが、
TurboFanのICでは、fast・noninlined・missの三通りになり、LoadIC_Missのケースを減らしている。

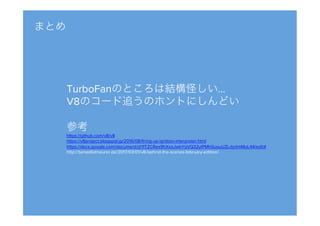

15. まとめ
TurboFanのところは結構怪しい…
V8のコード追うのホントにしんどい
参考
https://github.com/v8/v8
https://v8project.blogspot.jp/2016/08/firing-up-ignition-interpreter.html
https://docs.google.com/document/d/11T2CRex9hXxoJwbYqVQ32yIPMh0uouUZLdyrtmMoL44/edit#
http://benediktmeurer.de/2017/03/01/v8-behind-the-scenes-february-edition/
