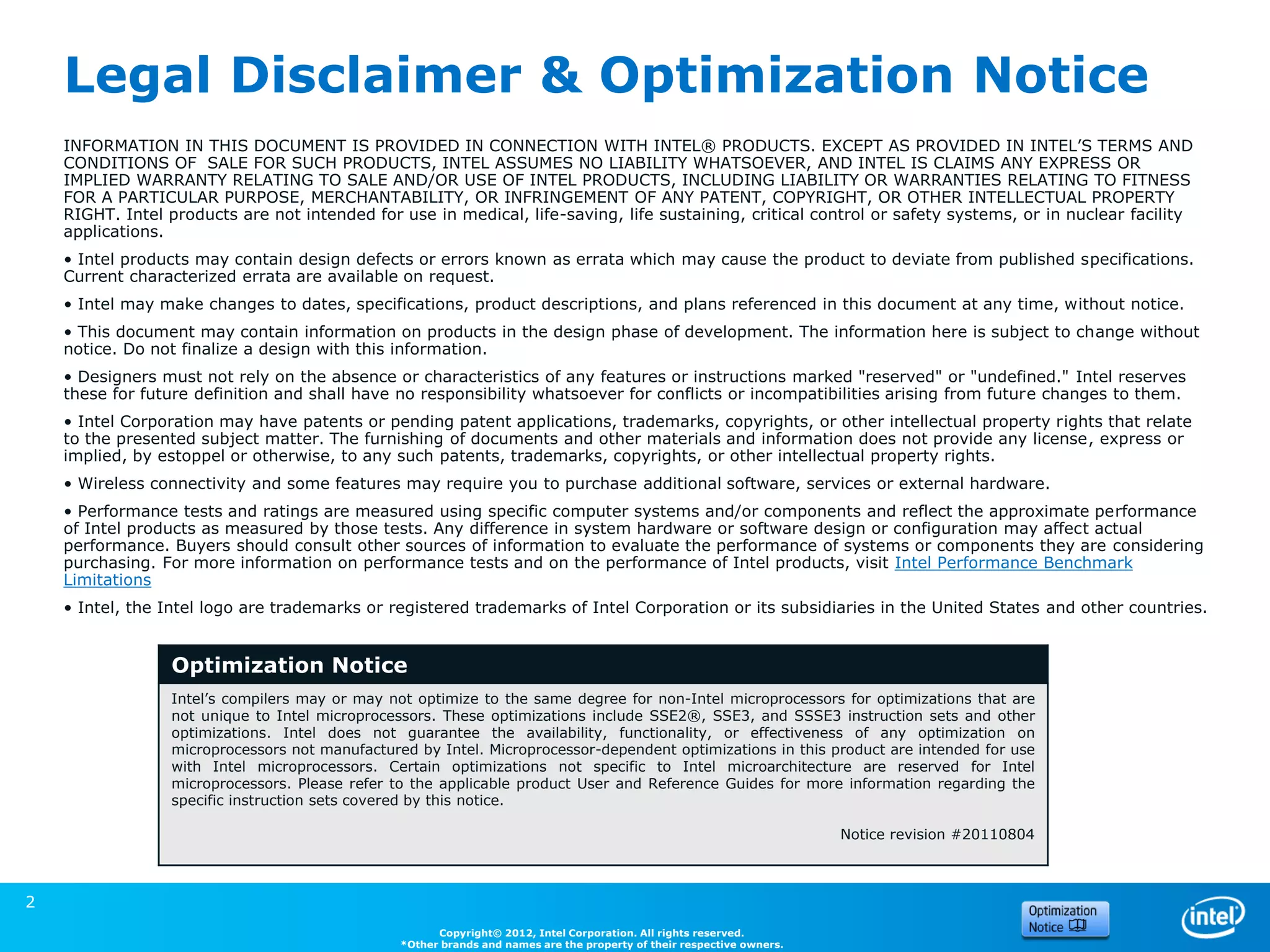

Legal Disclaimer & Optimization Notice
INFORMATION IN THIS DOCUMENT IS PROVIDED IN CONNECTION WITH INTEL® PRODUCTS. EXCEPT AS PROVIDED IN INTEL’S TERMS AND
CONDITIONS OF SALE FOR SUCH PRODUCTS, INTEL ASSUMES NO LIABILITY WHATSOEVER, AND INTEL IS CLAIMS ANY EXPRESS OR
IMPLIED WARRANTY RELATING TO SALE AND/OR USE OF INTEL PRODUCTS, INCLUDING LIABILITY OR WARRANTIES RELATING TO FITNESS
FOR A PARTICULAR PURPOSE, MERCHANTABILITY, OR INFRINGEMENT OF ANY PATENT, COPYRIGHT, OR OTHER INTELLECTUAL PROPERTY
RIGHT. Intel products are not intended for use in medical, life-saving, life sustaining, critical control or safety systems, or in nuclear facility
applications.
• Intel products may contain design defects or errors known as errata which may cause the product to deviate from published specifications.
Current characterized errata are available on request.
• Intel may make changes to dates, specifications, product descriptions, and plans referenced in this document at any time, without notice.
• This document may contain information on products in the design phase of development. The information here is subject to change without
notice. Do not finalize a design with this information.
• Designers must not rely on the absence or characteristics of any features or instructions marked "reserved" or "undefined." Intel reserves
these for future definition and shall have no responsibility whatsoever for conflicts or incompatibilities arising from future changes to them.
• Intel Corporation may have patents or pending patent applications, trademarks, copyrights, or other intellectual property rights that relate
to the presented subject matter. The furnishing of documents and other materials and information does not provide any license, express or
implied, by estoppel or otherwise, to any such patents, trademarks, copyrights, or other intellectual property rights.
• Wireless connectivity and some features may require you to purchase additional software, services or external hardware.
• Performance tests and ratings are measured using specific computer systems and/or components and reflect the approximate performance
of Intel products as measured by those tests. Any difference in system hardware or software design or configuration may affect actual
performance. Buyers should consult other sources of information to evaluate the performance of systems or components they are considering
purchasing. For more information on performance tests and on the performance of Intel products, visit Intel Performance Benchmark
Limitations
• Intel, the Intel logo are trademarks or registered trademarks of Intel Corporation or its subsidiaries in the United States and other countries.

Optimization Notice
Intel’s compilers may or may not optimize to the same degree for non-Intel microprocessors for optimizations that are
not unique to Intel microprocessors. These optimizations include SSE2®, SSE3, and SSSE3 instruction sets and other
optimizations. Intel does not guarantee the availability, functionality, or effectiveness of any optimization on
microprocessors not manufactured by Intel. Microprocessor-dependent optimizations in this product are intended for use
with Intel microprocessors. Certain optimizations not specific to Intel microarchitecture are reserved for Intel
microprocessors. Please refer to the applicable product User and Reference Guides for more information regarding the
specific instruction sets covered by this notice.

Notice revision #20110804

2
Copyright© 2012, Intel Corporation. All rights reserved.
*Other brands and names are the property of their respective owners.

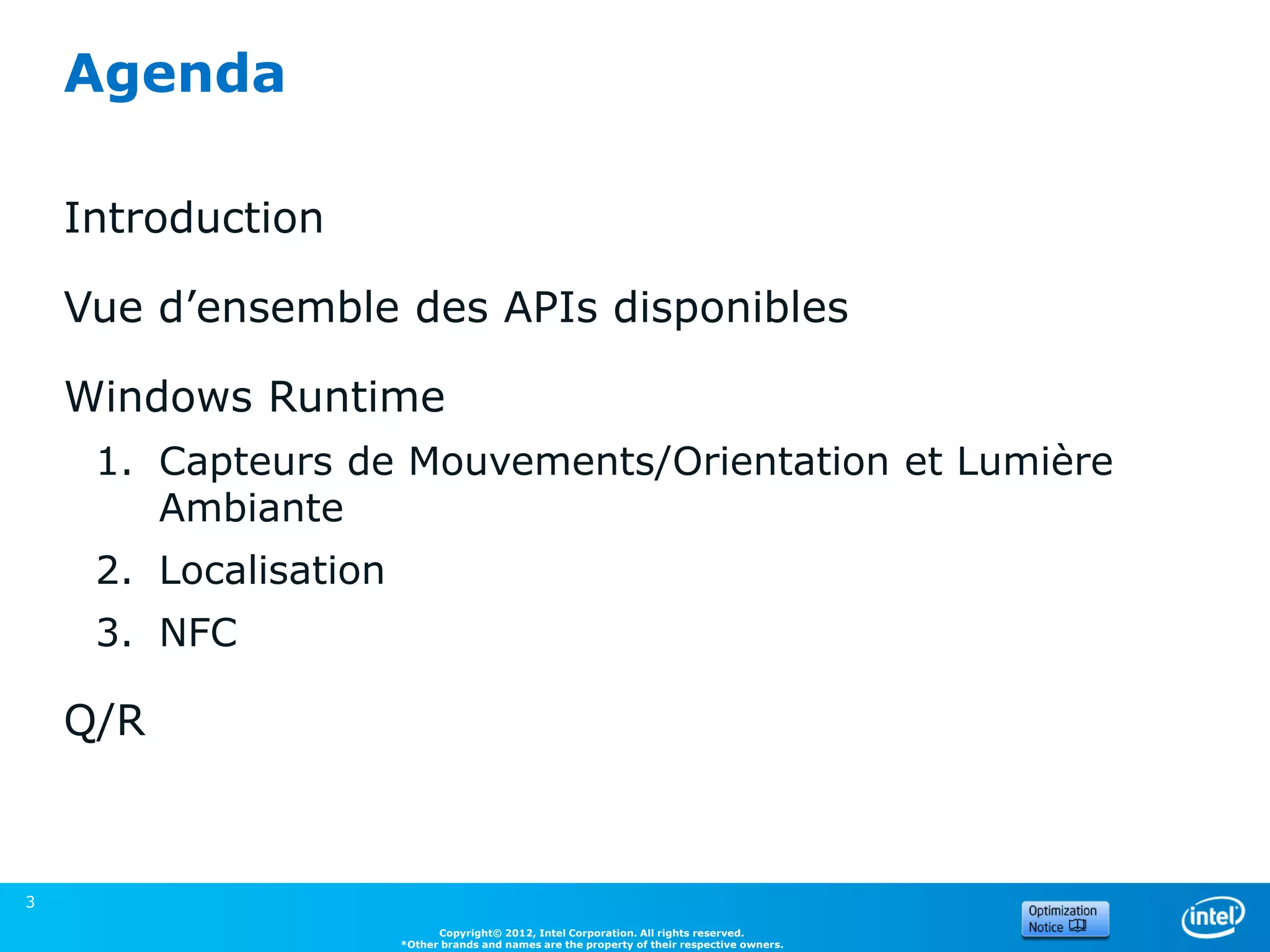

Agenda

Introduction

Vue d’ensemble des APIs disponibles

Windows Runtime
1. Capteurs de Mouvements/Orientation et Lumière
Ambiante
2. Localisation
3. NFC

Q/R

3

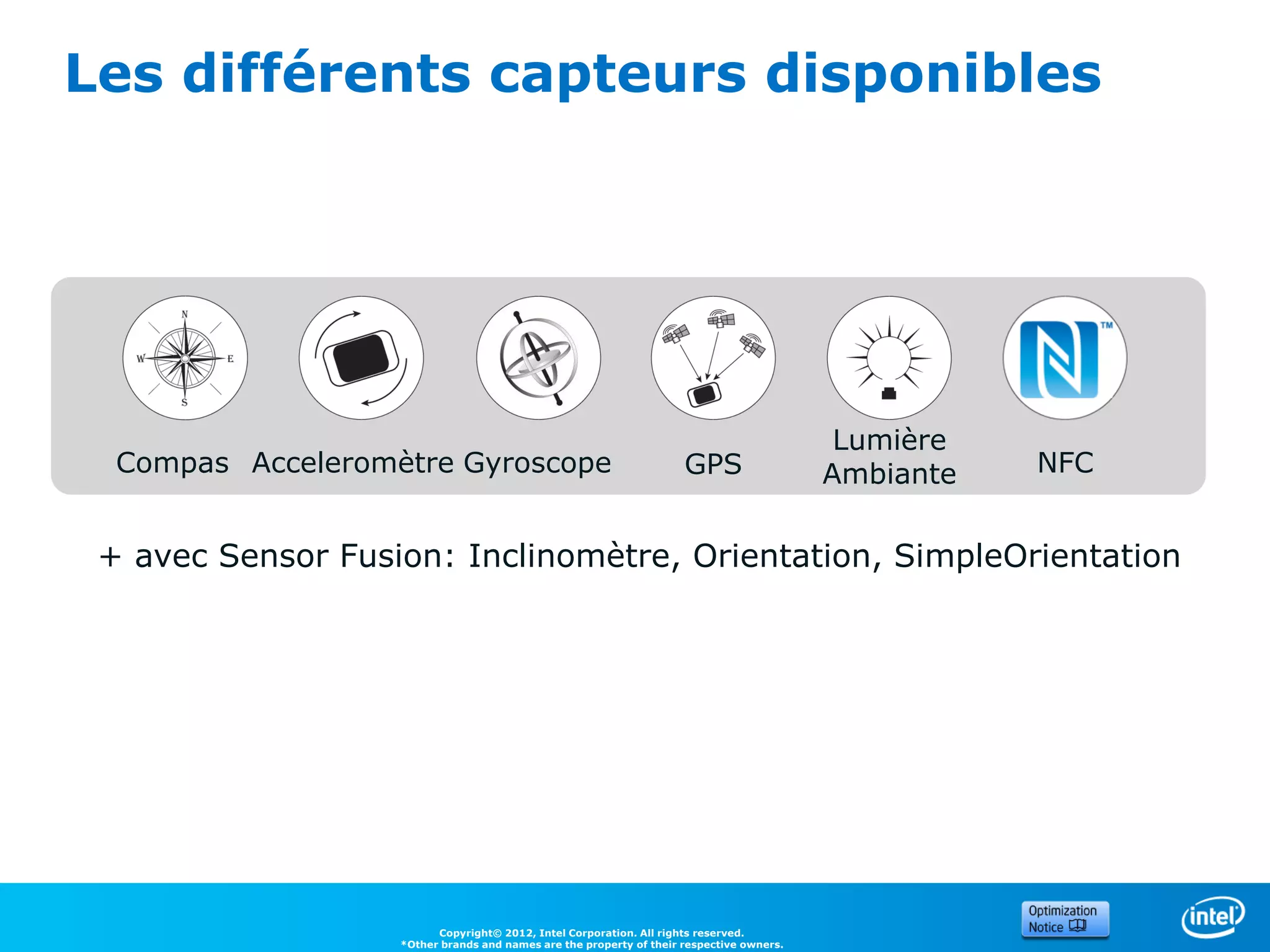

Les différents capteurs disponibles

Lumière
Compas Acceleromètre Gyroscope GPS Ambiante NFC

+ avec Sensor Fusion: Inclinomètre, Orientation, SimpleOrientation

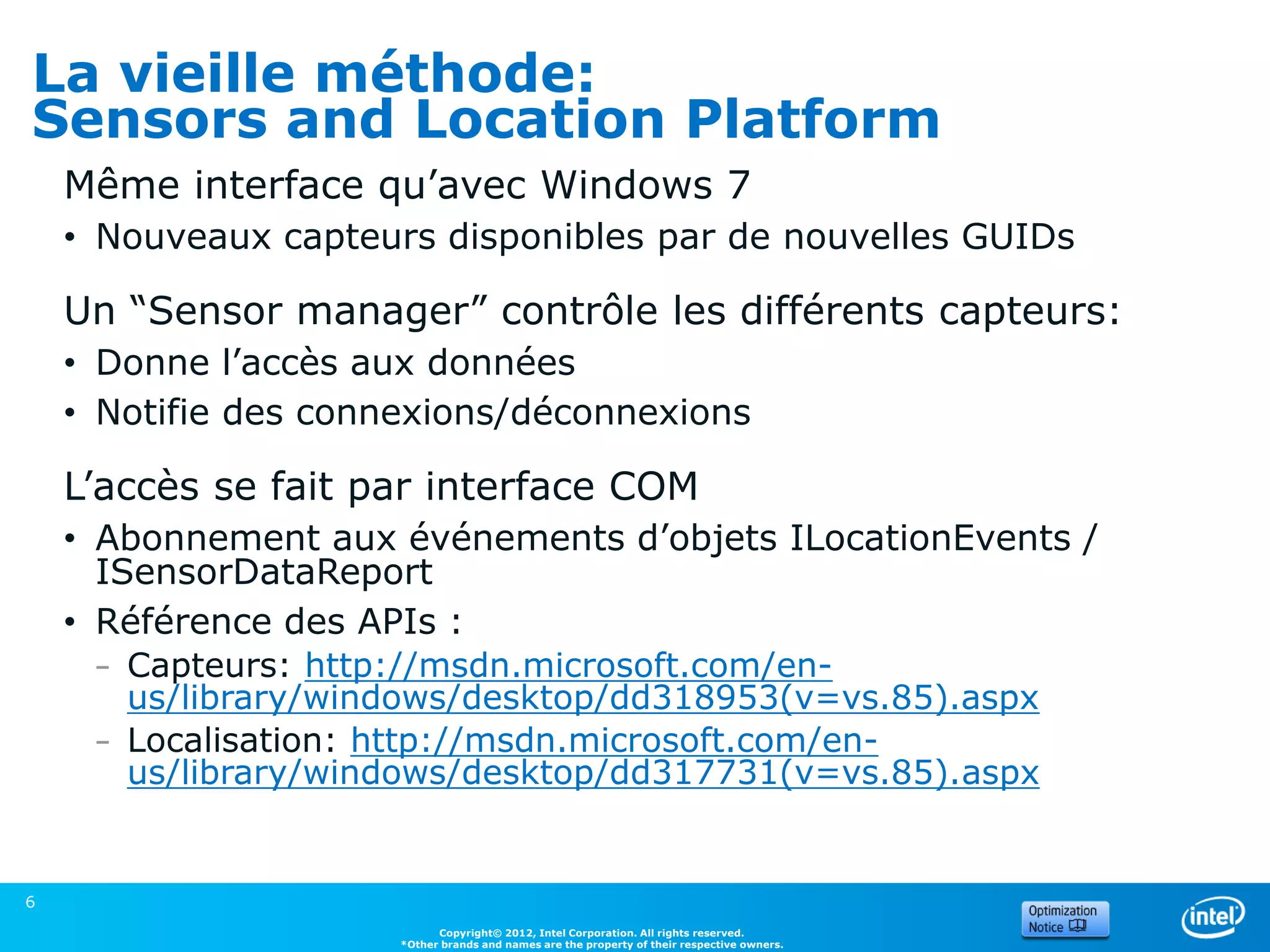

La vieille méthode:
Sensors and Location Platform
Même interface qu’avec Windows 7
• Nouveaux capteurs disponibles par de nouvelles GUIDs

Un “Sensor manager” contrôle les différents capteurs:
• Donne l’accès aux données
• Notifie des connexions/déconnexions

L’accès se fait par interface COM
• Abonnement aux événements d’objets ILocationEvents /
ISensorDataReport
• Référence des APIs :
– Capteurs: http://msdn.microsoft.com/en-
us/library/windows/desktop/dd318953(v=vs.85).aspx
– Localisation: http://msdn.microsoft.com/en-
us/library/windows/desktop/dd317731(v=vs.85).aspx

6

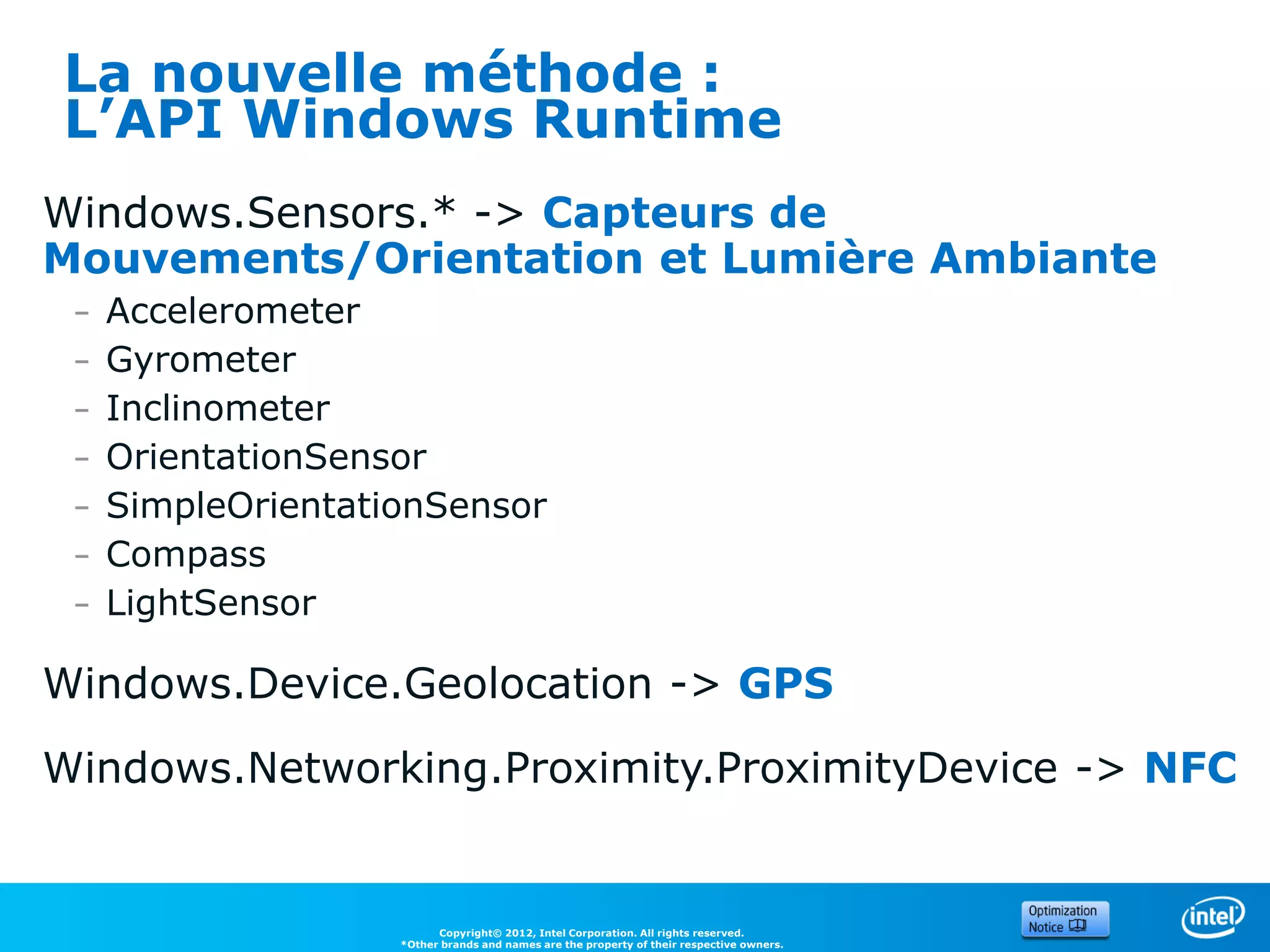

La nouvelle méthode :
L’API Windows Runtime
Windows.Sensors.* -> Capteurs de
Mouvements/Orientation et Lumière Ambiante
– Accelerometer
– Gyrometer
– Inclinometer
– OrientationSensor
– SimpleOrientationSensor
– Compass
– LightSensor

Windows.Device.Geolocation -> GPS
Windows.Networking.Proximity.ProximityDevice -> NFC


Utiliser l’API Windows Runtime
depuis des applications classiques
Certaines parties de l’API Windows Runtime sont
disponibles depuis les applications de bureau comme
depuis les applications Windows Store :

Vous devez utiliser les fichiers MetaData de l’API :

Platform.winmd
(C:Program Files (x86)Microsoft SDKs Windowsv8.0ExtensionSDKsMicrosoft.VCLibs11
.0ReferencesCommonConfigurationneutral)

Windows.winmd
(C:Program Files (x86)Windows Kits8.0ReferencesCommonConfigurationNeutral)

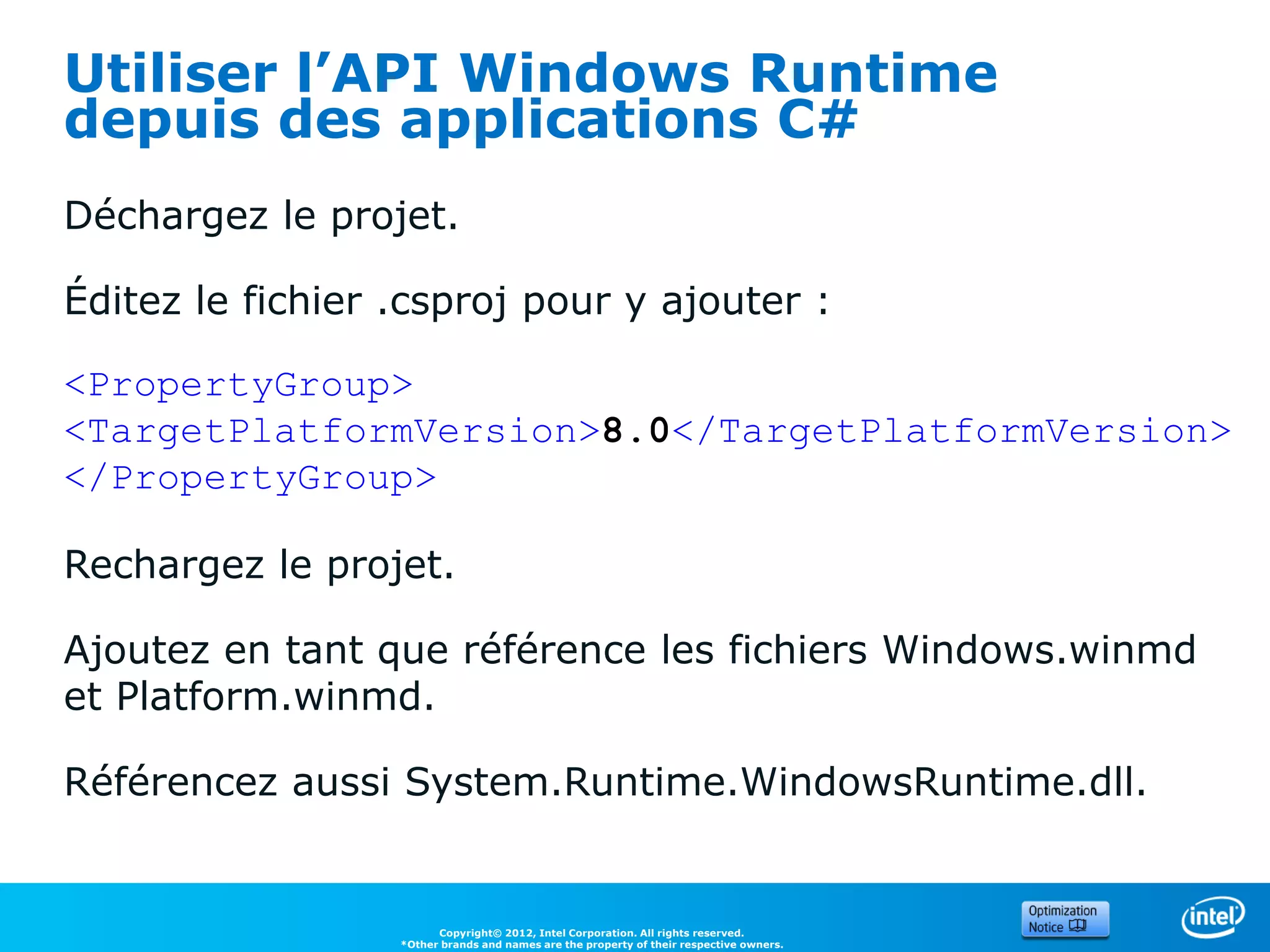

depuis des applications C#
Déchargez le projet.

Éditez le fichier .csproj pour y ajouter :

<PropertyGroup>
<TargetPlatformVersion>8.0</TargetPlatformVersion>
</PropertyGroup>

Rechargez le projet.

Ajoutez en tant que référence les fichiers Windows.winmd
et Platform.winmd.

Référencez aussi System.Runtime.WindowsRuntime.dll.

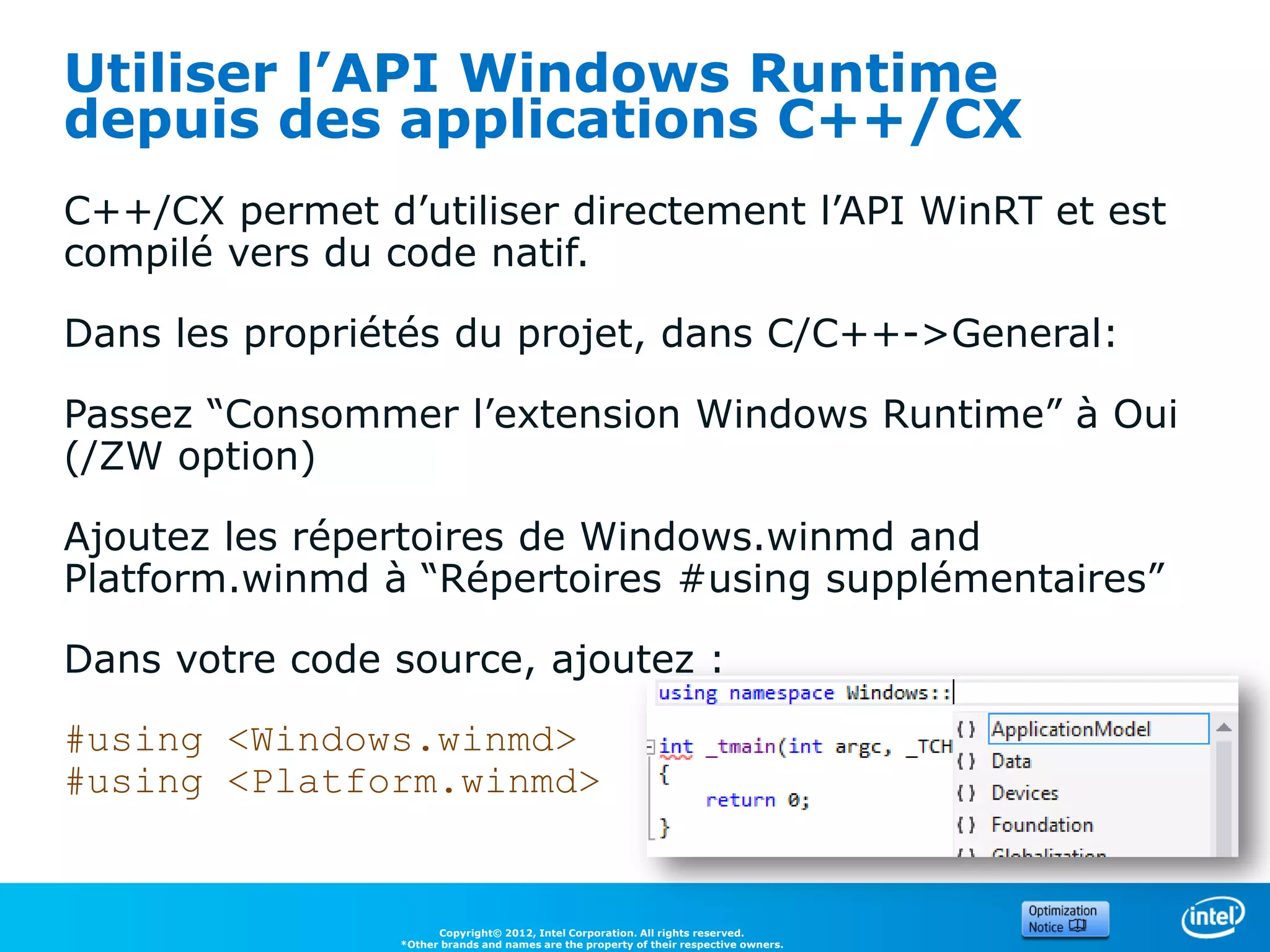

depuis des applications C++/CX
C++/CX permet d’utiliser directement l’API WinRT et est
compilé vers du code natif.

Dans les propriétés du projet, dans C/C++->General:

Passez “Consommer l’extension Windows Runtime” à Oui
(/ZW option)

Ajoutez les répertoires de Windows.winmd and
Platform.winmd à “Répertoires #using supplémentaires”

Dans votre code source, ajoutez :

#using <Windows.winmd>
#using <Platform.winmd>


depuis des applications C++ standard
avec WRL
#include <Windows.Foundation.h>
#include <wrlwrapperscorewrappers.h>
#include <wrlclient.h>

using namespace ABI::Windows::Foundation;
using namespace Microsoft::WRL;
using namespace Microsoft::WRL::Wrappers;

Plus d’informations : http://msdn.microsoft.com/en-
us/library/hh973459.aspx

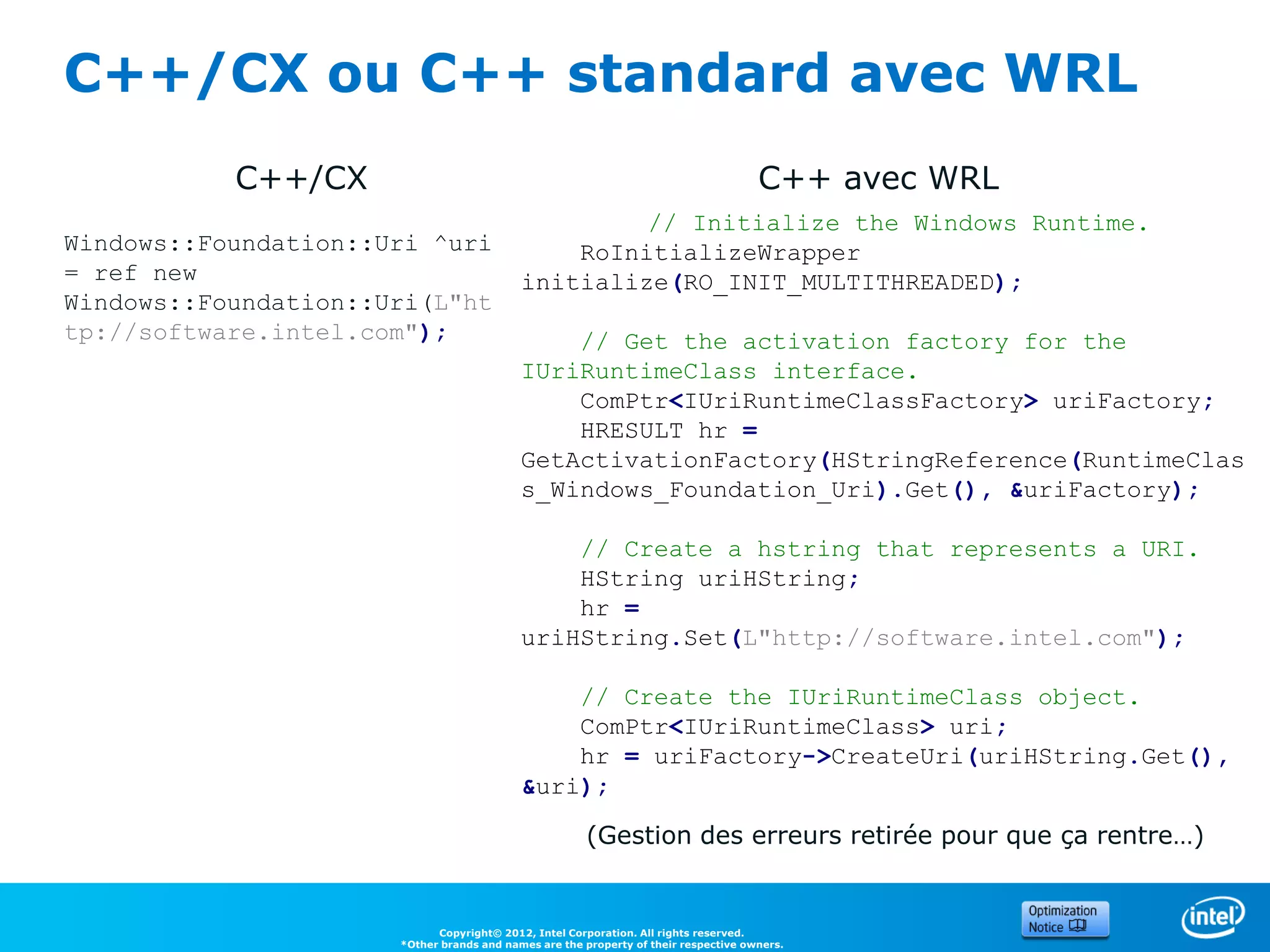

C++/CX ou C++ standard avec WRL
C++/CX C++ avec WRL
// Initialize the Windows Runtime.
Windows::Foundation::Uri ^uri RoInitializeWrapper
= ref new initialize(RO_INIT_MULTITHREADED);
Windows::Foundation::Uri(L"ht
tp://software.intel.com"); // Get the activation factory for the
IUriRuntimeClass interface.
ComPtr<IUriRuntimeClassFactory> uriFactory;
HRESULT hr =
GetActivationFactory(HStringReference(RuntimeClas
s_Windows_Foundation_Uri).Get(), &uriFactory);

// Create a hstring that represents a URI.
HString uriHString;
hr =
uriHString.Set(L"http://software.intel.com");

// Create the IUriRuntimeClass object.
ComPtr<IUriRuntimeClass> uri;
hr = uriFactory->CreateUri(uriHString.Get(),
&uri);

(Gestion des erreurs retirée pour que ça rentre…)


1. Capteurs de
mouvements/orientation et
Lumière Ambiante

13

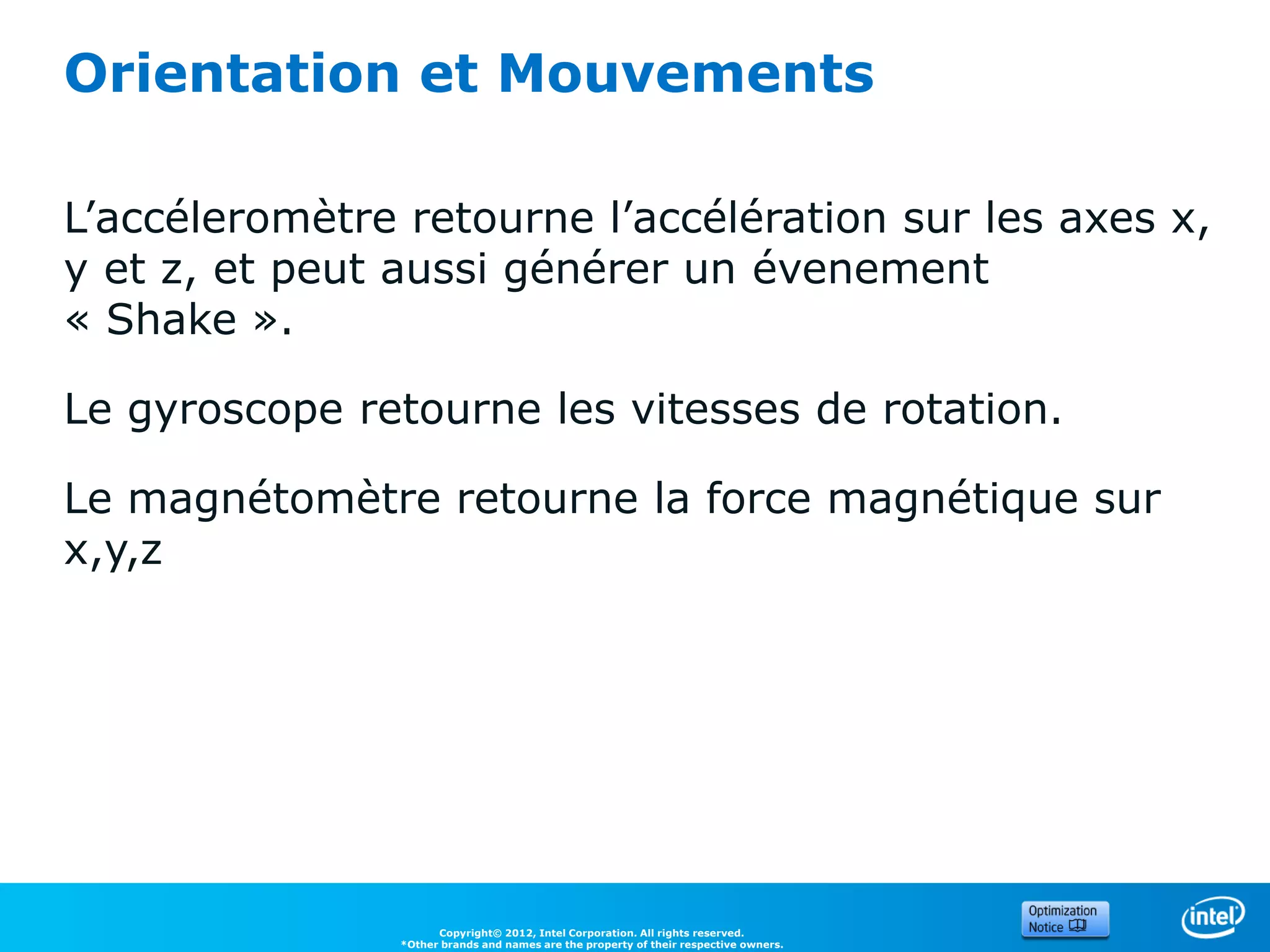

Orientation et Mouvements

L’accéleromètre retourne l’accélération sur les axes x,
y et z, et peut aussi générer un évenement
« Shake ».

Le gyroscope retourne les vitesses de rotation.

Le magnétomètre retourne la force magnétique sur
x,y,z

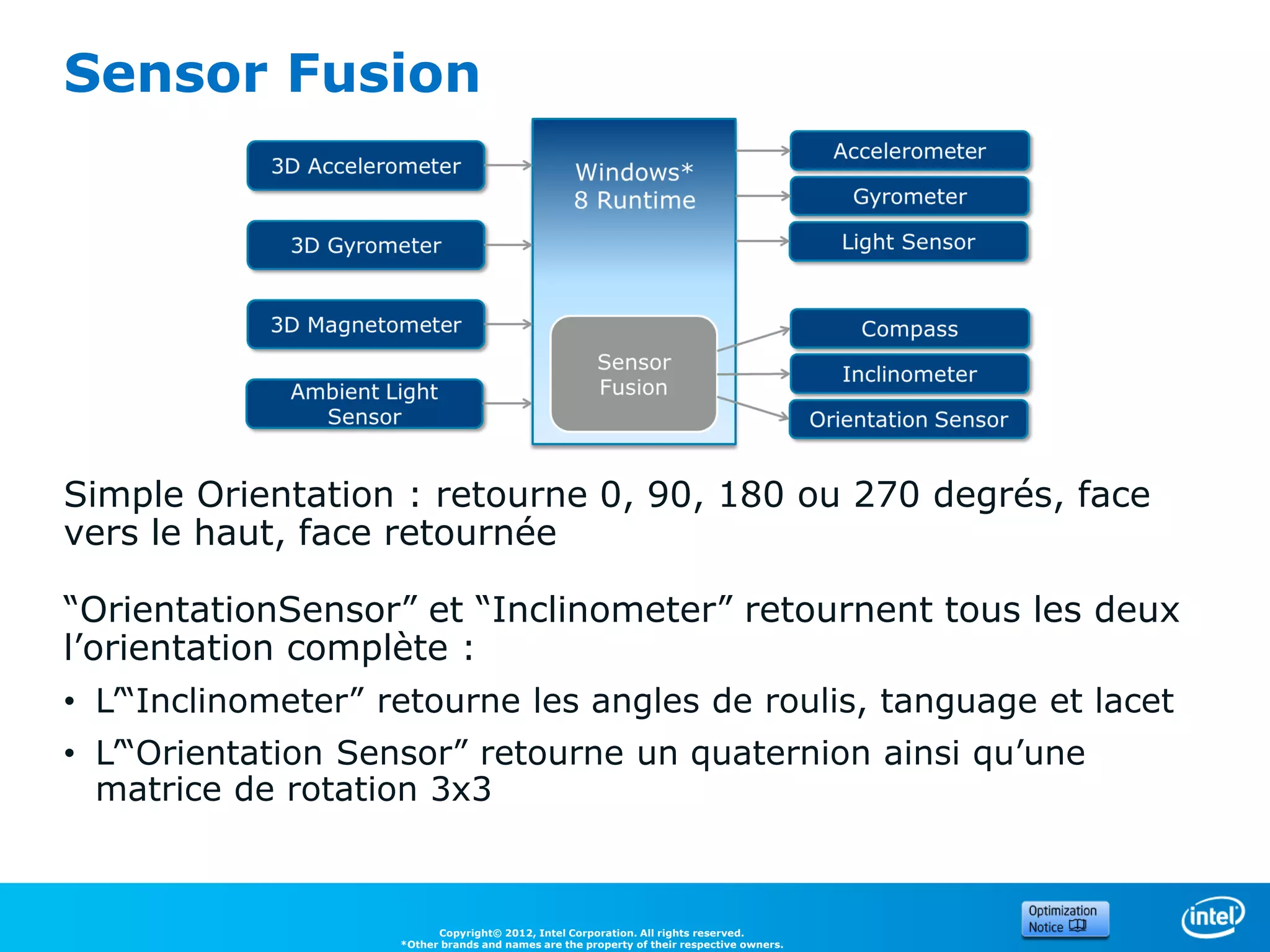

Sensor Fusion

Simple Orientation : retourne 0, 90, 180 ou 270 degrés, face
vers le haut, face retournée

“OrientationSensor” et “Inclinometer” retournent tous les deux
l’orientation complète :
• L’“Inclinometer” retourne les angles de roulis, tanguage et lacet
• L’“Orientation Sensor” retourne un quaternion ainsi qu’une
matrice de rotation 3x3

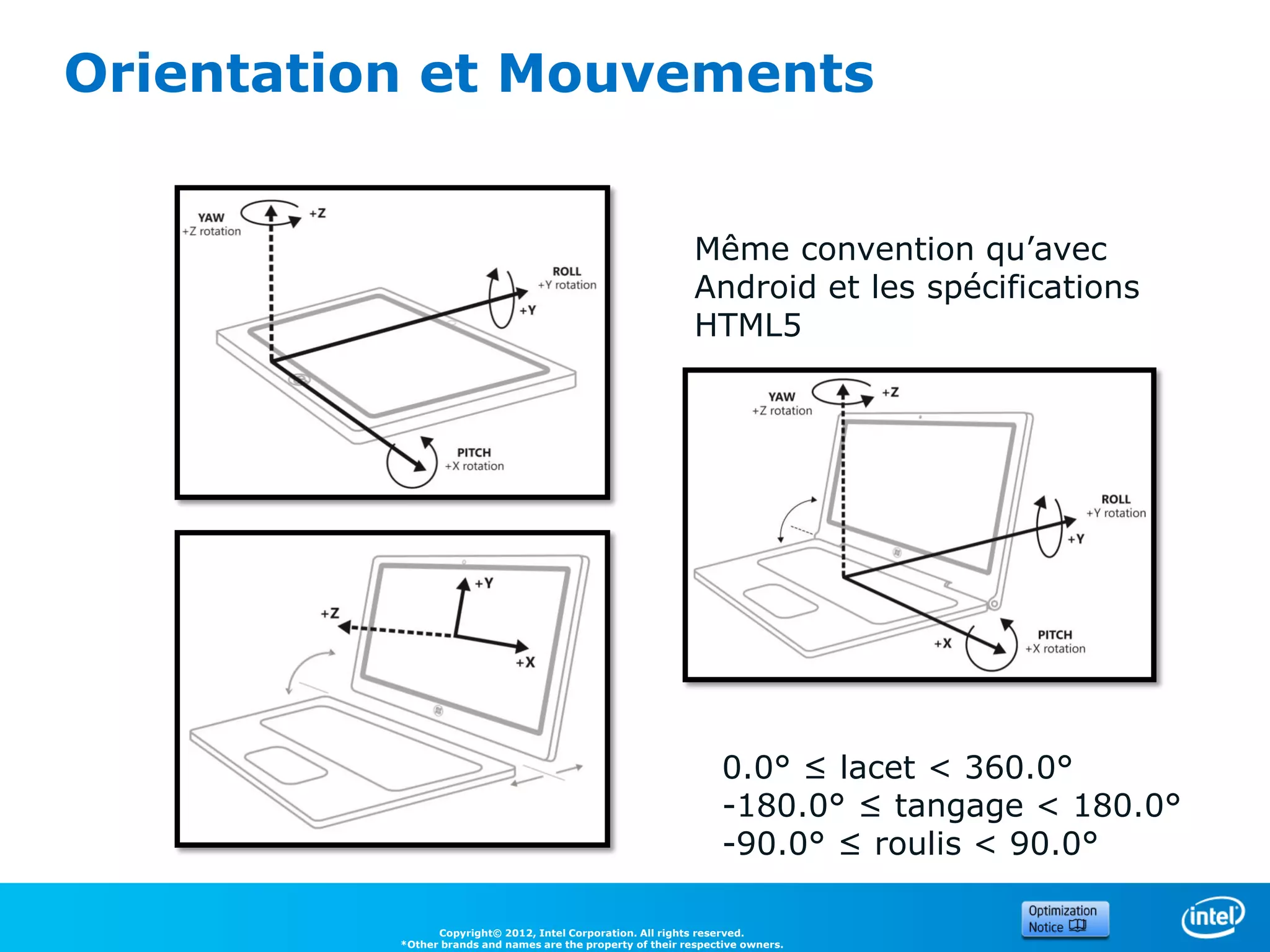

Orientation et Mouvements

Même convention qu’avec
Android et les spécifications
HTML5

0.0° ≤ lacet < 360.0°
-180.0° ≤ tangage < 180.0°
-90.0° ≤ roulis < 90.0°

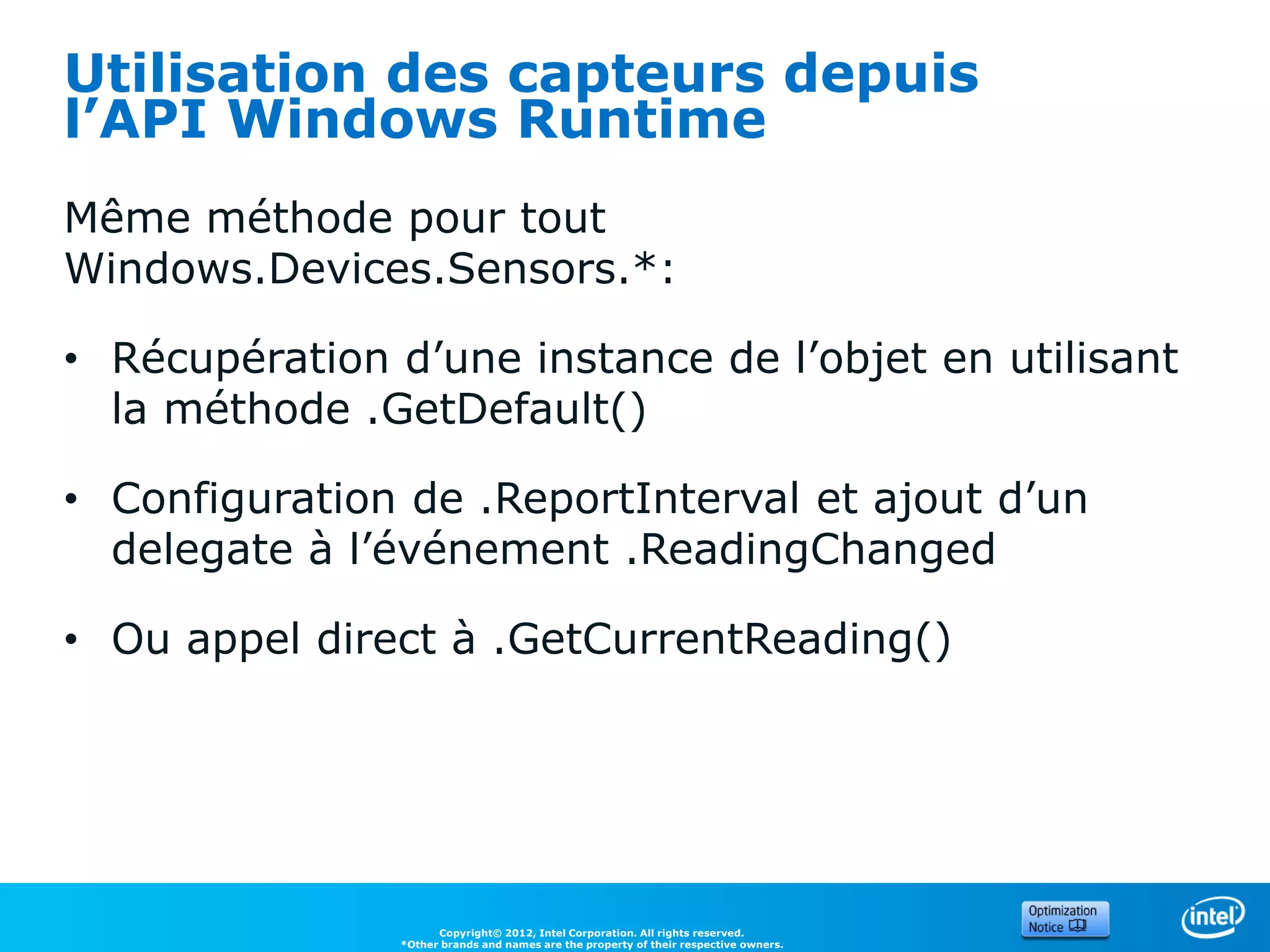

Utilisation des capteurs depuis
l’API Windows Runtime
Même méthode pour tout
Windows.Devices.Sensors.*:

• Récupération d’une instance de l’objet en utilisant
la méthode .GetDefault()

• Configuration de .ReportInterval et ajout d’un
delegate à l’événement .ReadingChanged

• Ou appel direct à .GetCurrentReading()

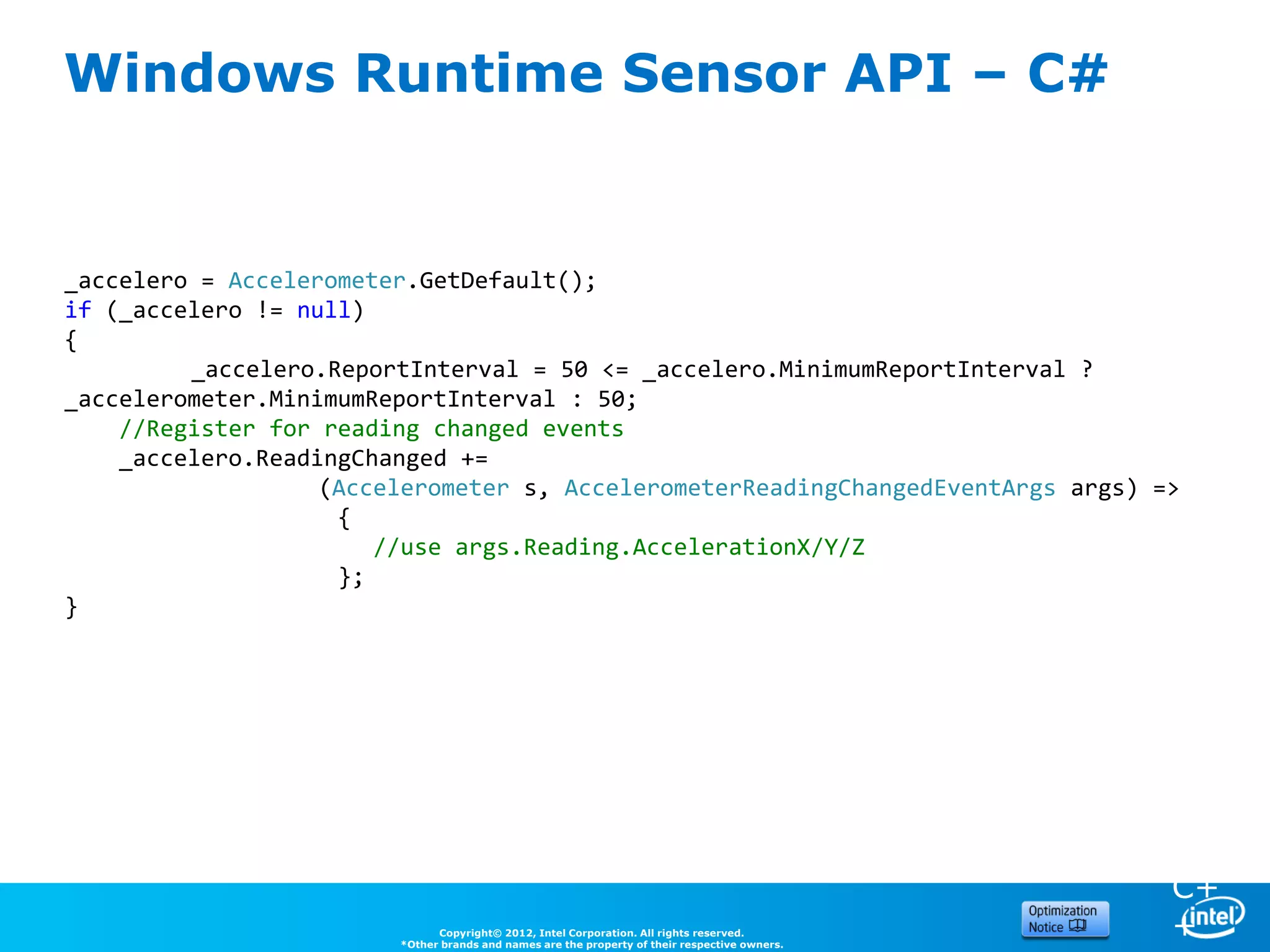

Windows Runtime Sensor API – C#

_accelero = Accelerometer.GetDefault();
if (_accelero != null)
{
_accelero.ReportInterval = 50 <= _accelero.MinimumReportInterval ?
_accelerometer.MinimumReportInterval : 50;
//Register for reading changed events
_accelero.ReadingChanged +=
(Accelerometer s, AccelerometerReadingChangedEventArgs args) =>
C
{ #
//use args.Reading.AccelerationX/Y/Z
};
}

C+
+

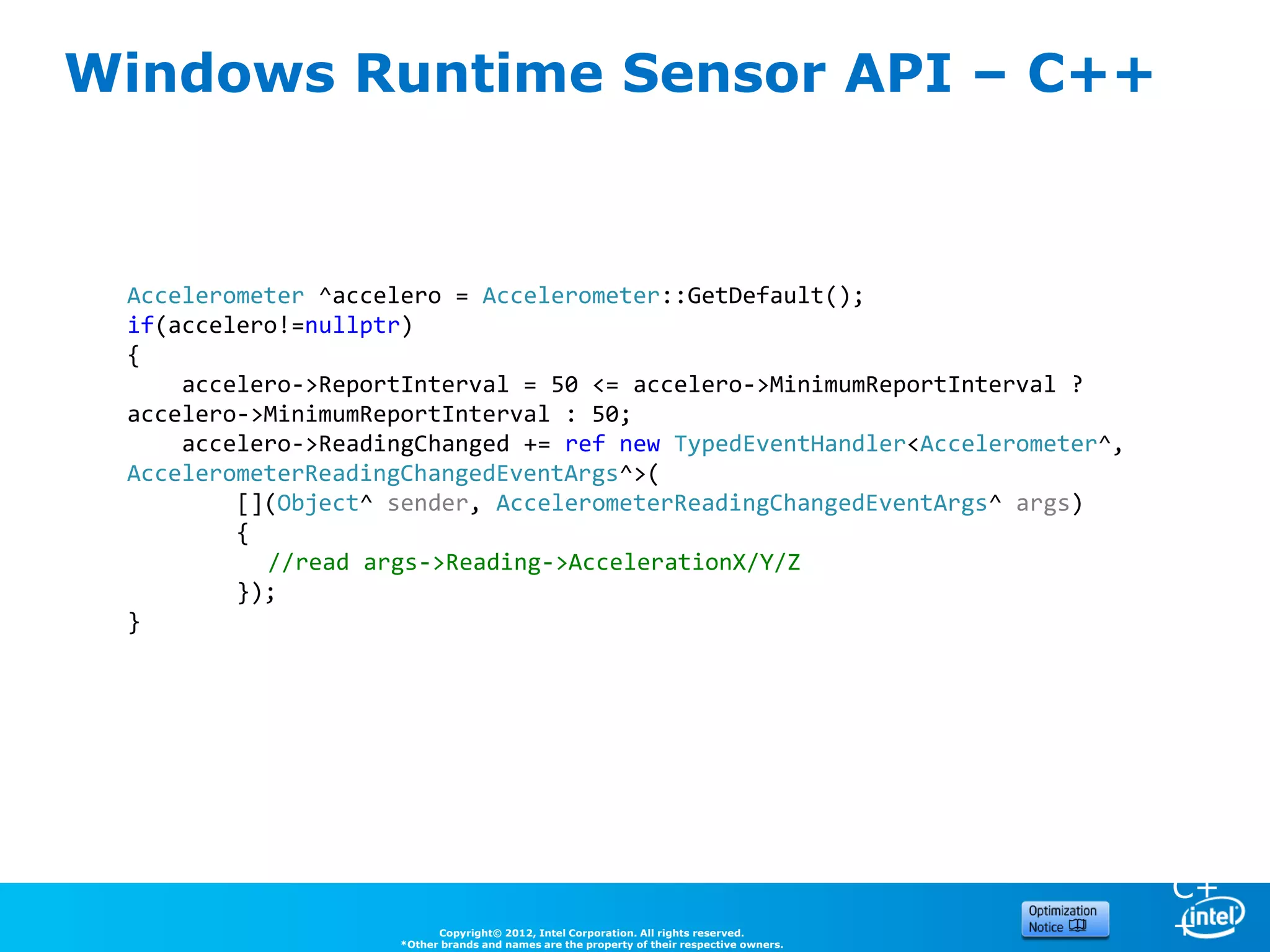

Windows Runtime Sensor API – C++

Accelerometer ^accelero = Accelerometer::GetDefault();
if(accelero!=nullptr)
{
accelero->ReportInterval = 50 <= accelero->MinimumReportInterval ?
accelero->MinimumReportInterval : 50;
accelero->ReadingChanged += ref new TypedEventHandler<Accelerometer^,
AccelerometerReadingChangedEventArgs^>( C
[](Object^ sender, AccelerometerReadingChangedEventArgs^ args) #
{
//read args->Reading->AccelerationX/Y/Z
});
}

C+
+

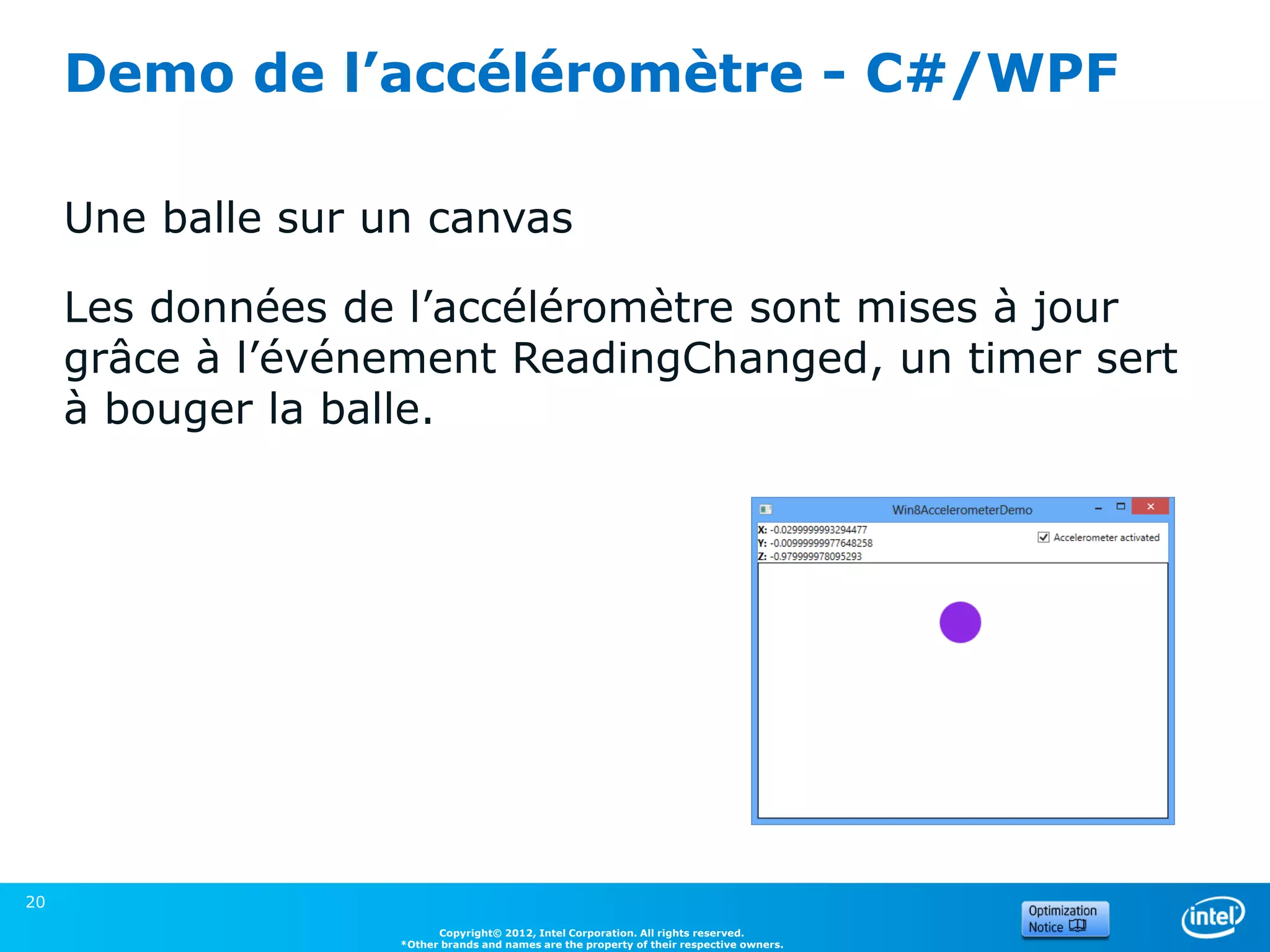

Demo de l’accéléromètre - C#/WPF

Une balle sur un canvas

Les données de l’accéléromètre sont mises à jour
grâce à l’événement ReadingChanged, un timer sert
à bouger la balle.

20

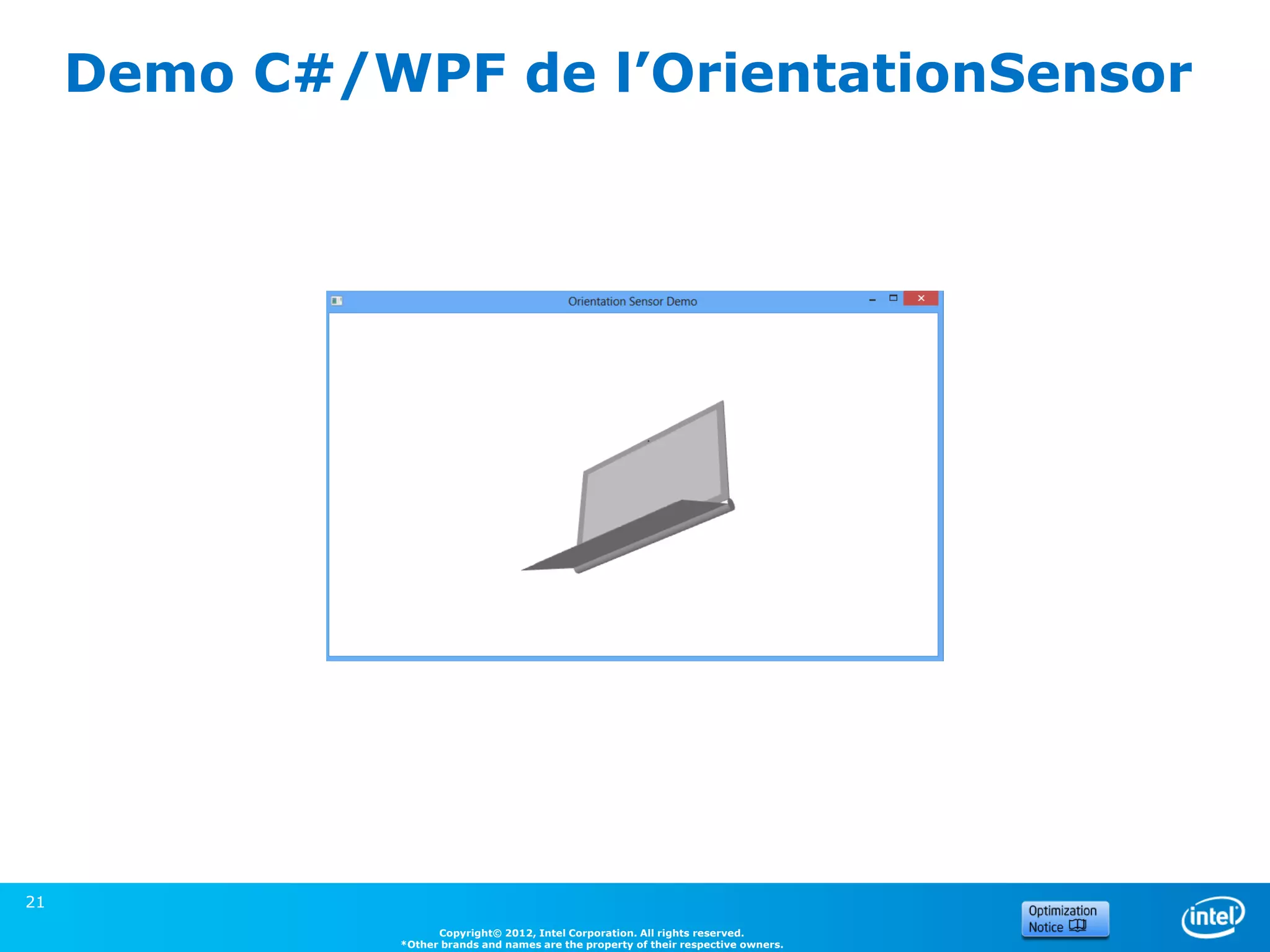

Demo C#/WPF de l’OrientationSensor

21

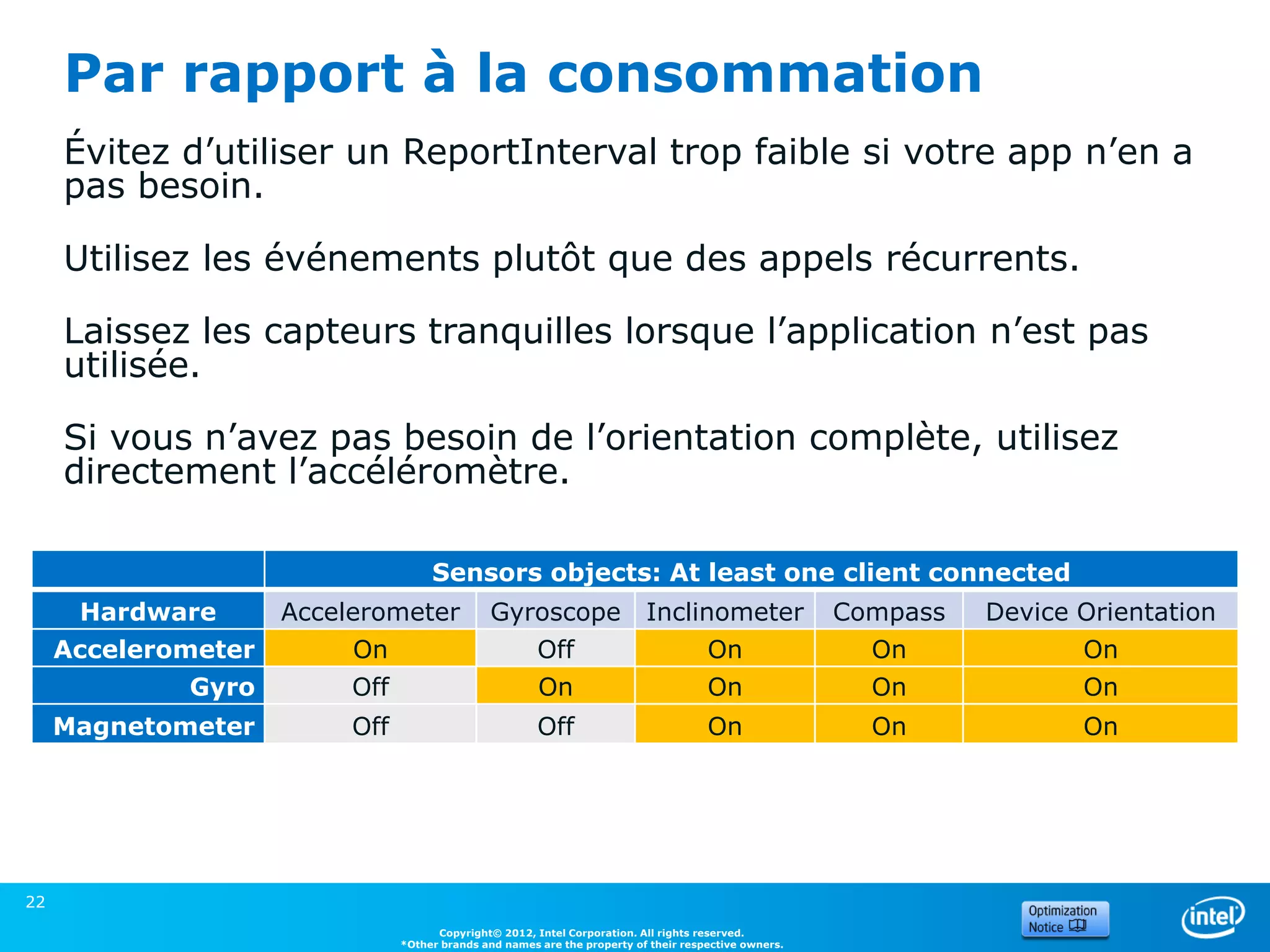

Par rapport à la consommation
Évitez d’utiliser un ReportInterval trop faible si votre app n’en a
pas besoin.

Utilisez les événements plutôt que des appels récurrents.

Laissez les capteurs tranquilles lorsque l’application n’est pas
utilisée.

Si vous n’avez pas besoin de l’orientation complète, utilisez
directement l’accéléromètre.

Sensors objects: At least one client connected
Hardware Accelerometer Gyroscope Inclinometer Compass Device Orientation
Accelerometer On Off On On On
Gyro Off On On On On
Magnetometer Off Off On On On

22

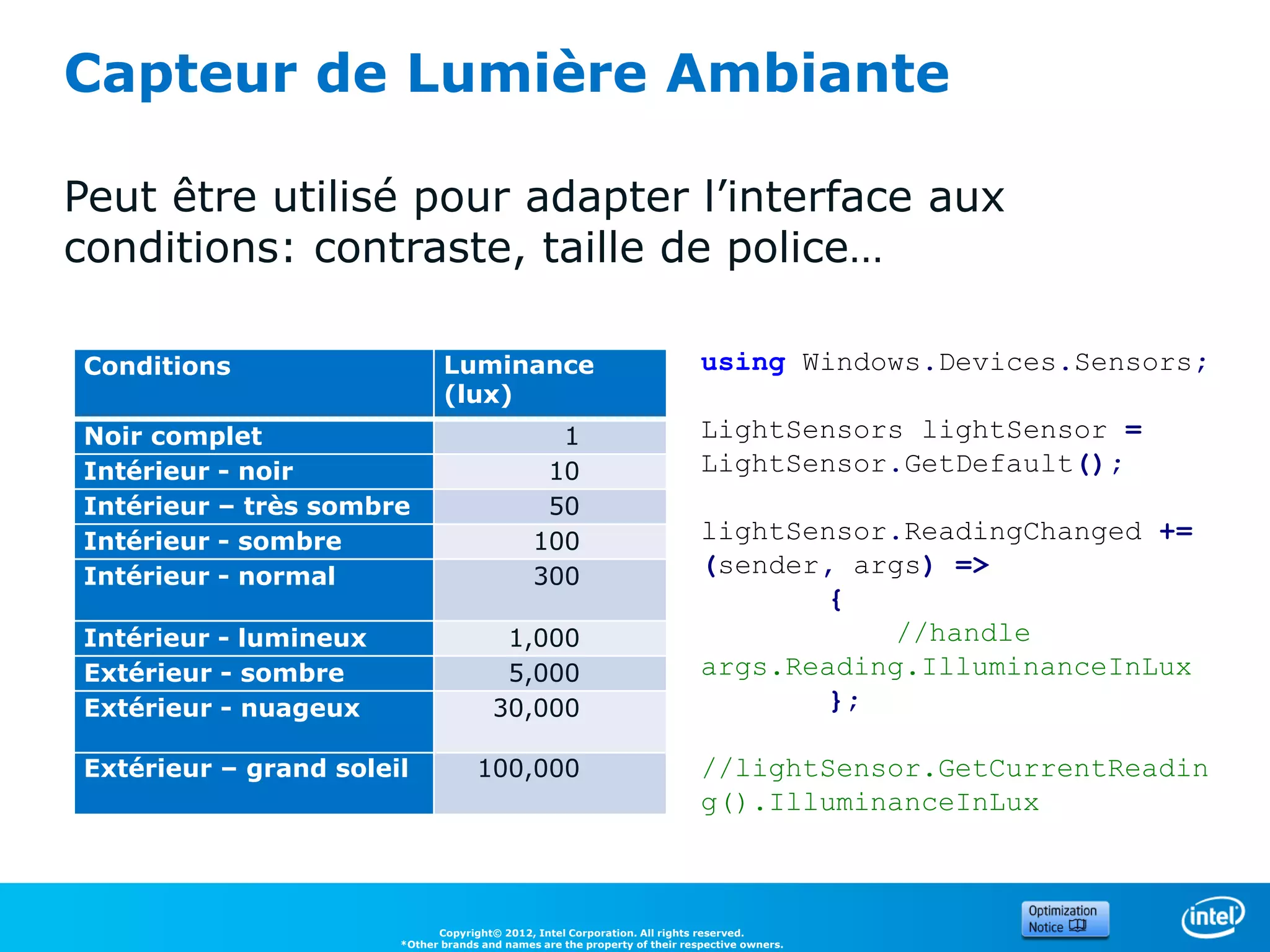

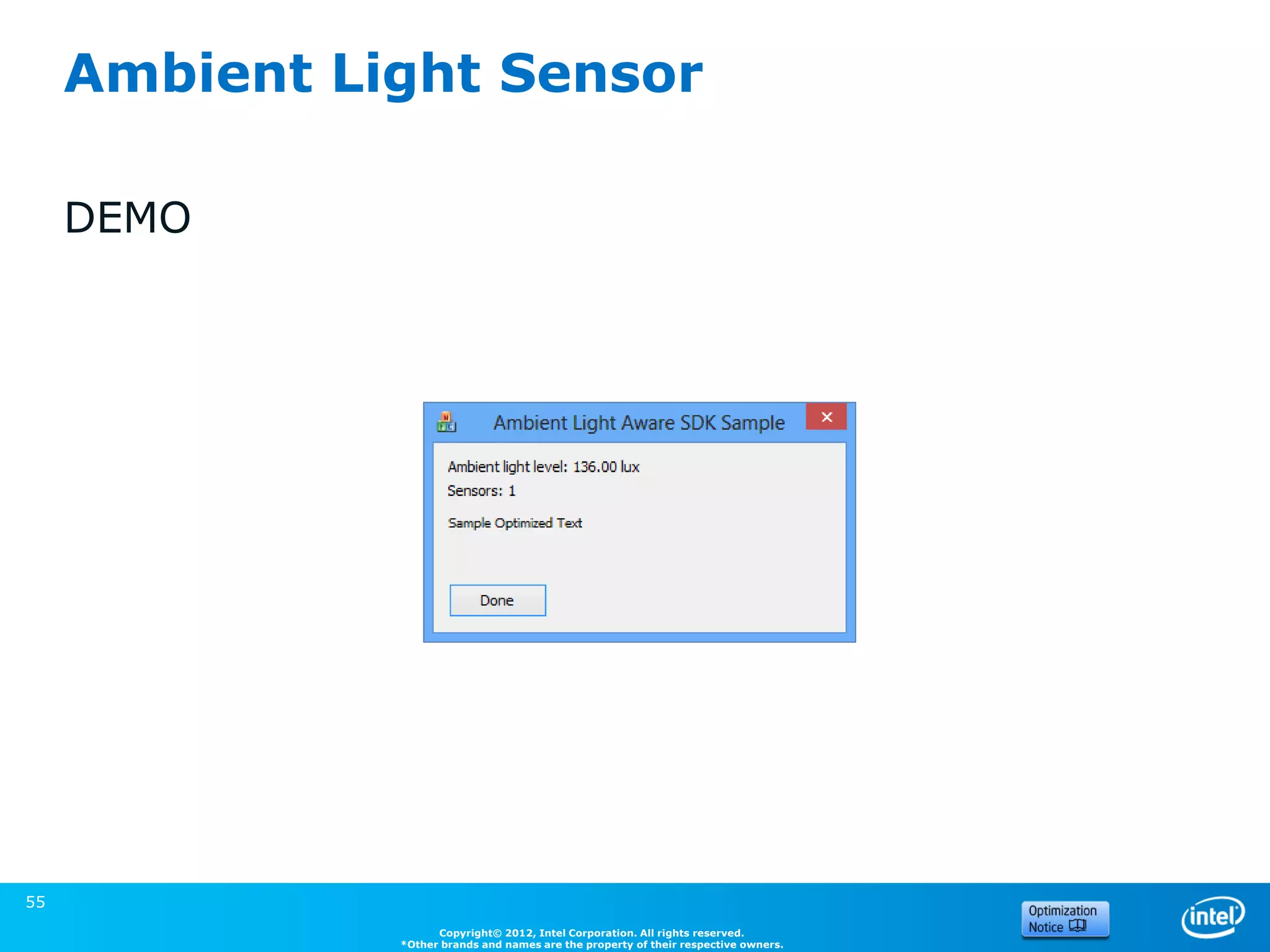

Capteur de Lumière Ambiante

Peut être utilisé pour adapter l’interface aux
conditions: contraste, taille de police…

Conditions Luminance using Windows.Devices.Sensors;
(lux)
Noir complet 1 LightSensors lightSensor =
Intérieur - noir 10 LightSensor.GetDefault();
Intérieur – très sombre 50
Intérieur - sombre 100 lightSensor.ReadingChanged +=
Intérieur - normal 300 (sender, args) =>
{
Intérieur - lumineux 1,000 //handle
Extérieur - sombre 5,000 args.Reading.IlluminanceInLux
Extérieur - nuageux 30,000 };

Extérieur – grand soleil 100,000 //lightSensor.GetCurrentReadin
g().IlluminanceInLux

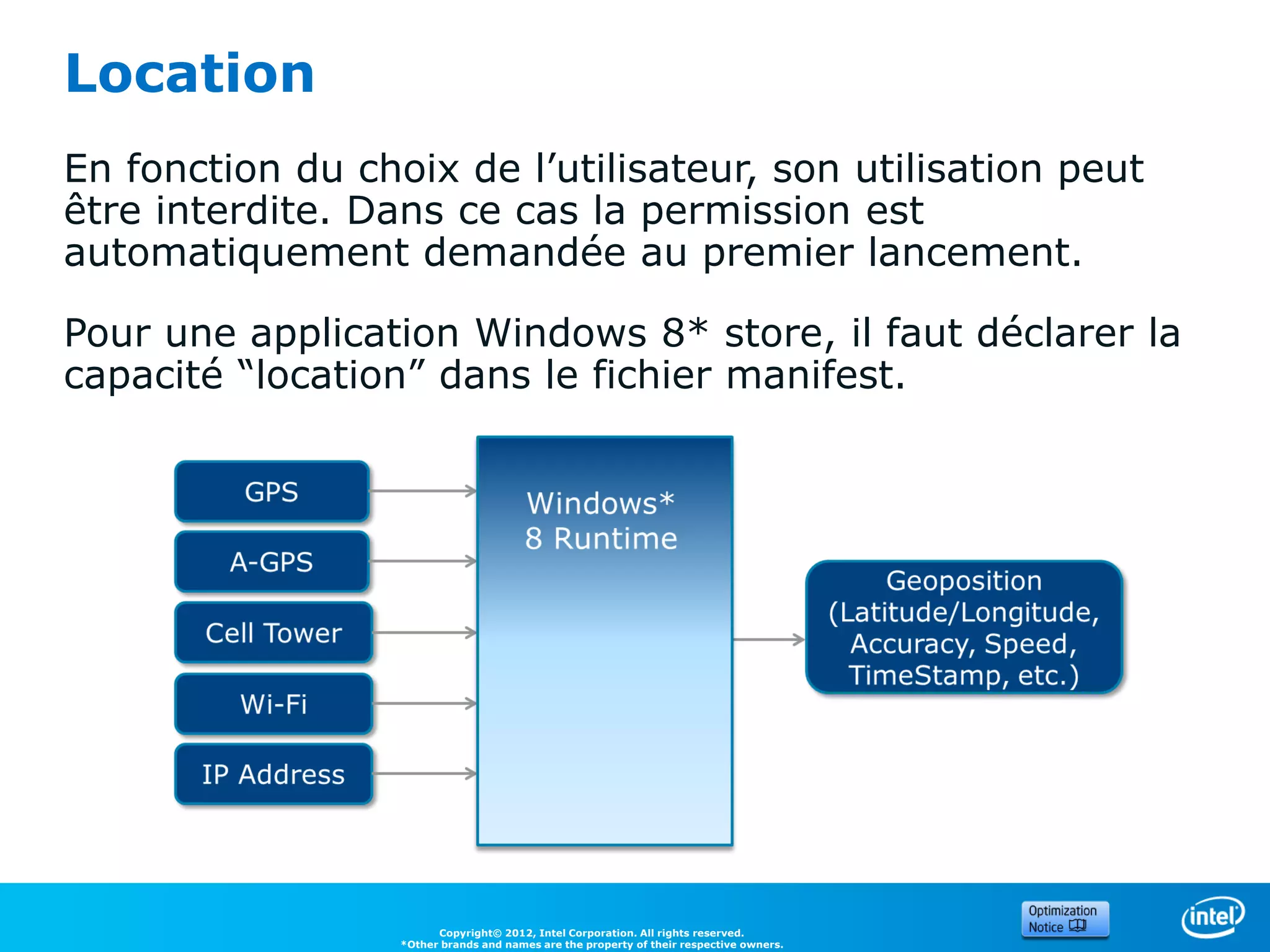

Location
En fonction du choix de l’utilisateur, son utilisation peut
être interdite. Dans ce cas la permission est
automatiquement demandée au premier lancement.

Pour une application Windows 8* store, il faut déclarer la
capacité “location” dans le fichier manifest.


Obtenir la position courante – C#

using Windows.Devices.Geolocation;
Geolocator _geo = new Geolocator();

async void getCurrentPosition() {
if(_geo!= null){
Geoposition pos = await _geo.GetGeopositionAsync();
// use pos.Coordinate.(Latitude|Longitude|Accuracy…) and
also pos.CivicAdress if available
}
}

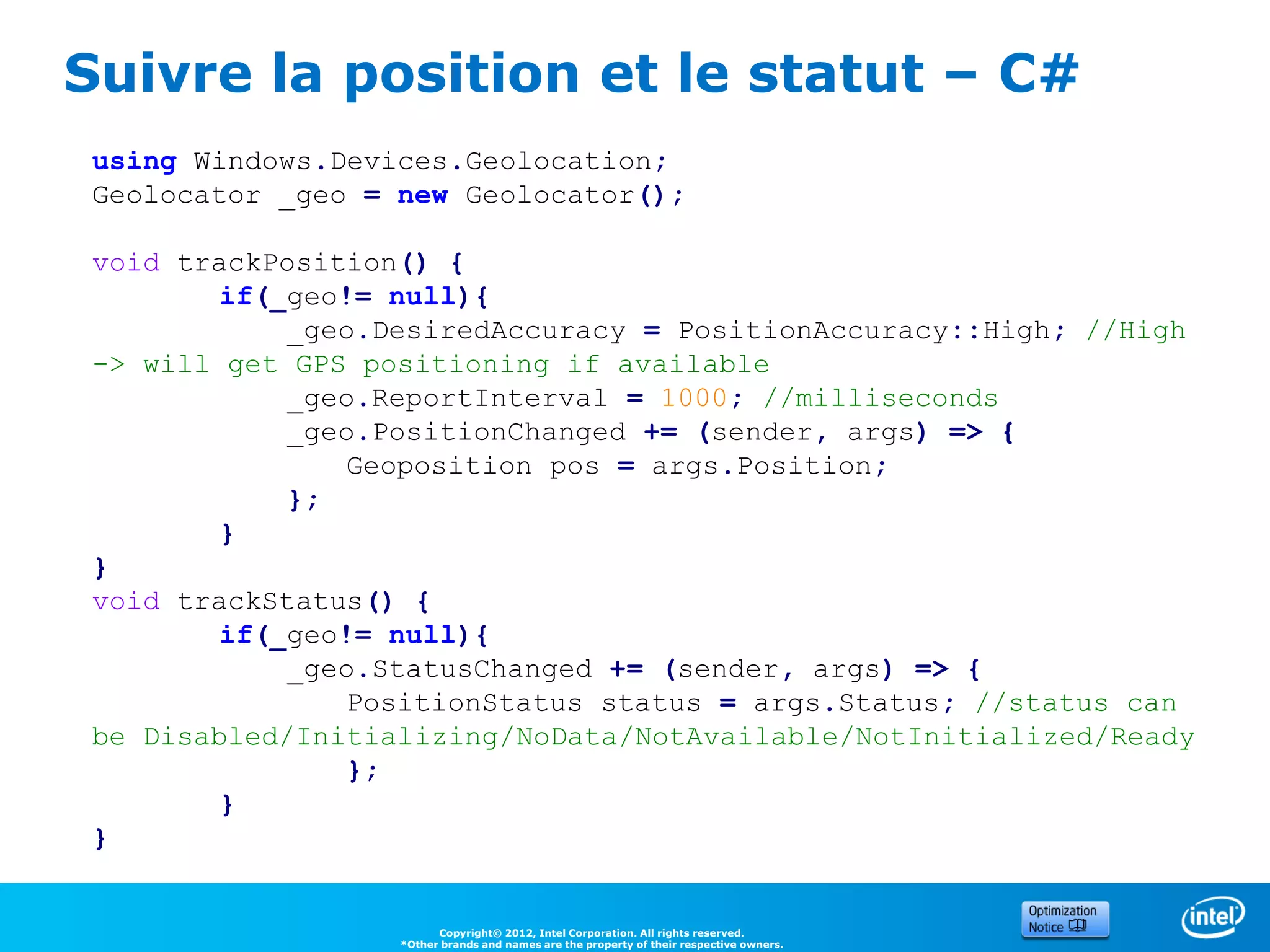

Suivre la position et le statut – C#
using Windows.Devices.Geolocation;
Geolocator _geo = new Geolocator();

void trackPosition() {
if(_geo!= null){
_geo.DesiredAccuracy = PositionAccuracy::High; //High
-> will get GPS positioning if available
_geo.ReportInterval = 1000; //milliseconds
_geo.PositionChanged += (sender, args) => {
Geoposition pos = args.Position;
};
}
}
void trackStatus() {
if(_geo!= null){
_geo.StatusChanged += (sender, args) => {
PositionStatus status = args.Status; //status can
be Disabled/Initializing/NoData/NotAvailable/NotInitialized/Ready
};
}
}

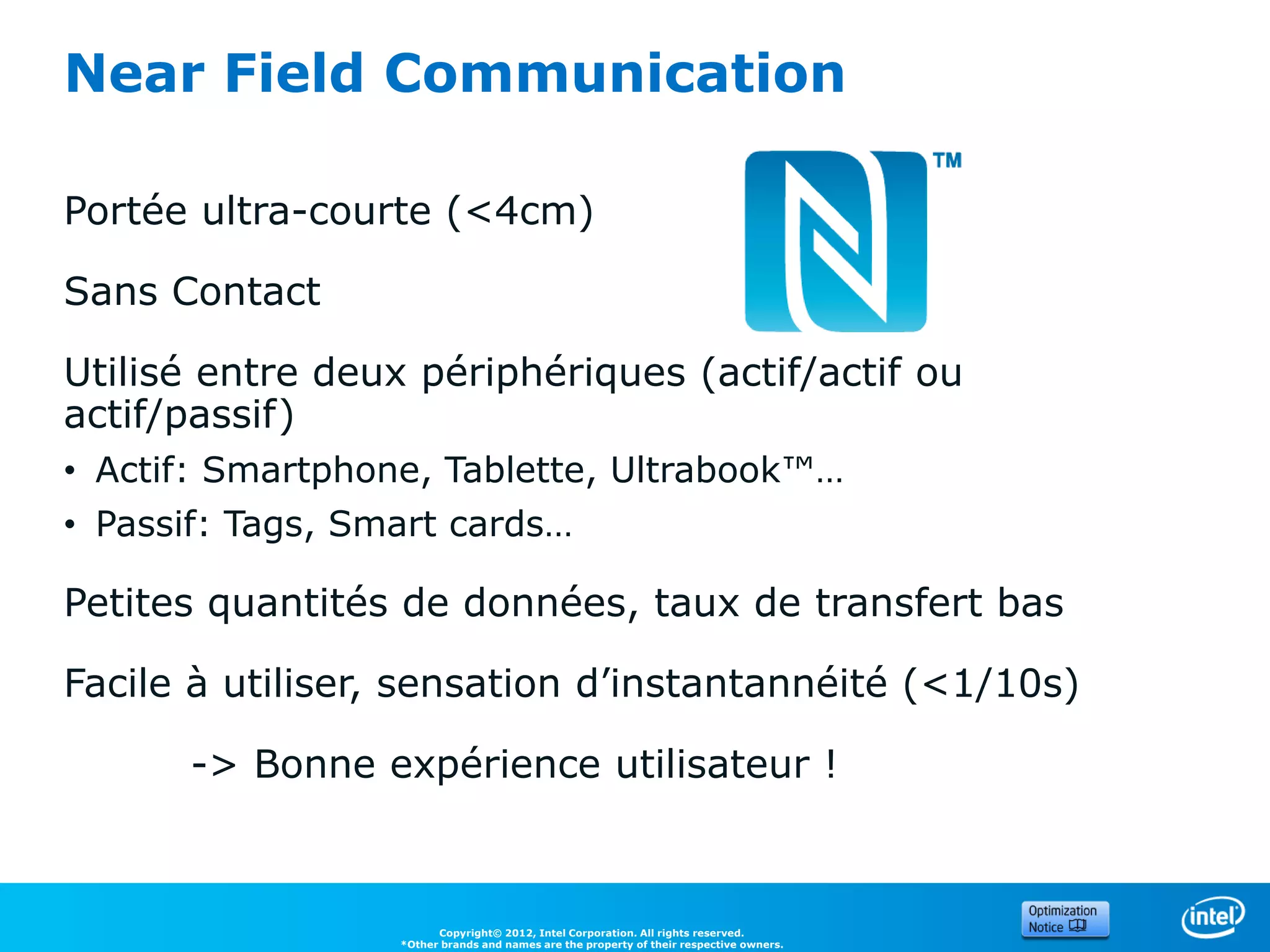

Near Field Communication

Portée ultra-courte (<4cm)

Sans Contact

Utilisé entre deux périphériques (actif/actif ou
actif/passif)
• Actif: Smartphone, Tablette, Ultrabook™…
• Passif: Tags, Smart cards…

Petites quantités de données, taux de transfert bas

Facile à utiliser, sensation d’instantannéité (<1/10s)

-> Bonne expérience utilisateur !

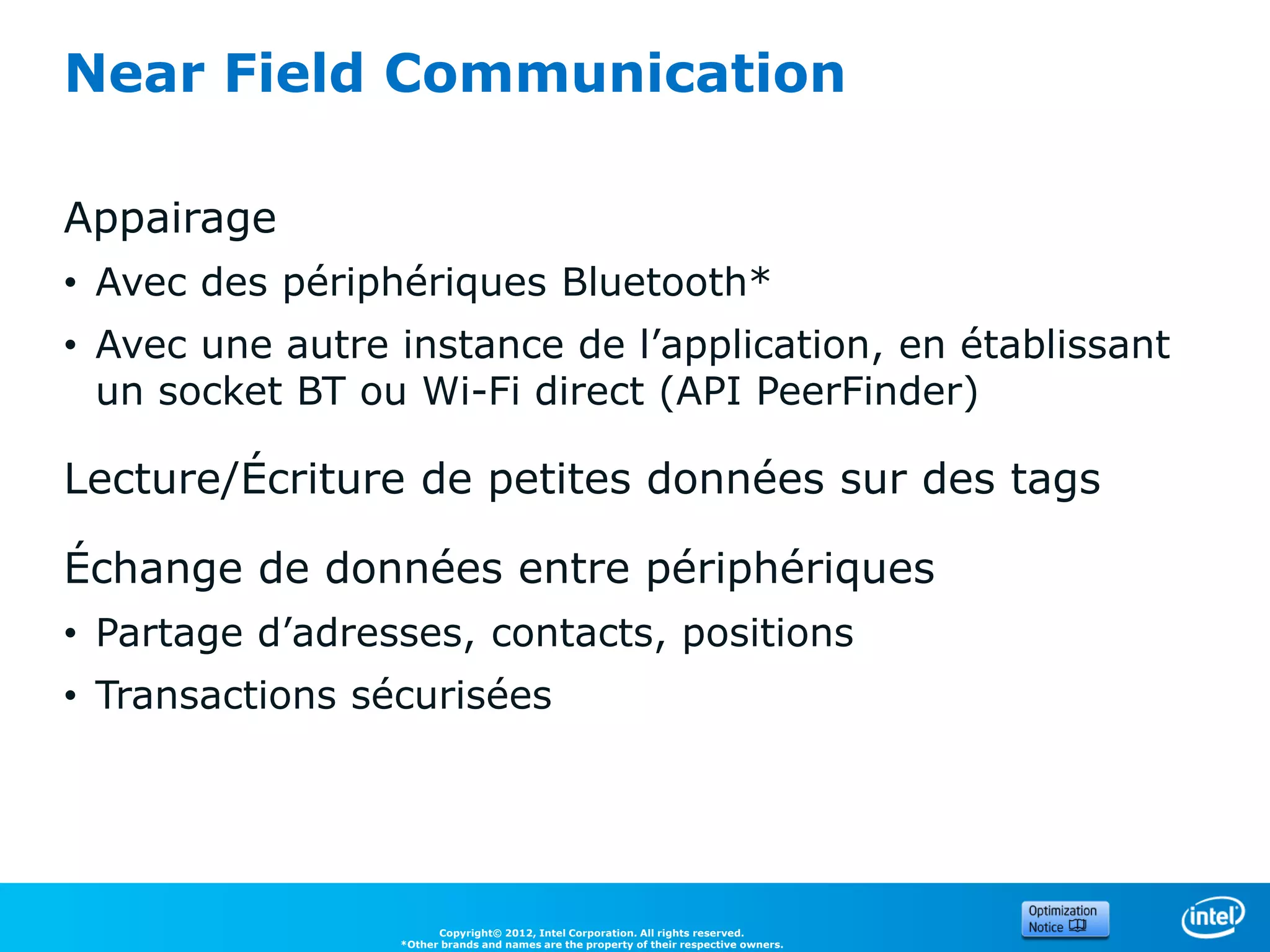

Near Field Communication

Appairage
• Avec des périphériques Bluetooth*
• Avec une autre instance de l’application, en établissant
un socket BT ou Wi-Fi direct (API PeerFinder)

Lecture/Écriture de petites données sur des tags

Échange de données entre périphériques
• Partage d’adresses, contacts, positions
• Transactions sécurisées


Vous n’avez pas forcément besoin de vous occuper du
périphérique NFC…

UTILISER NFC DE
MANIÈRE TRANSPARENTE

31

Utiliser NFC de manière transparente

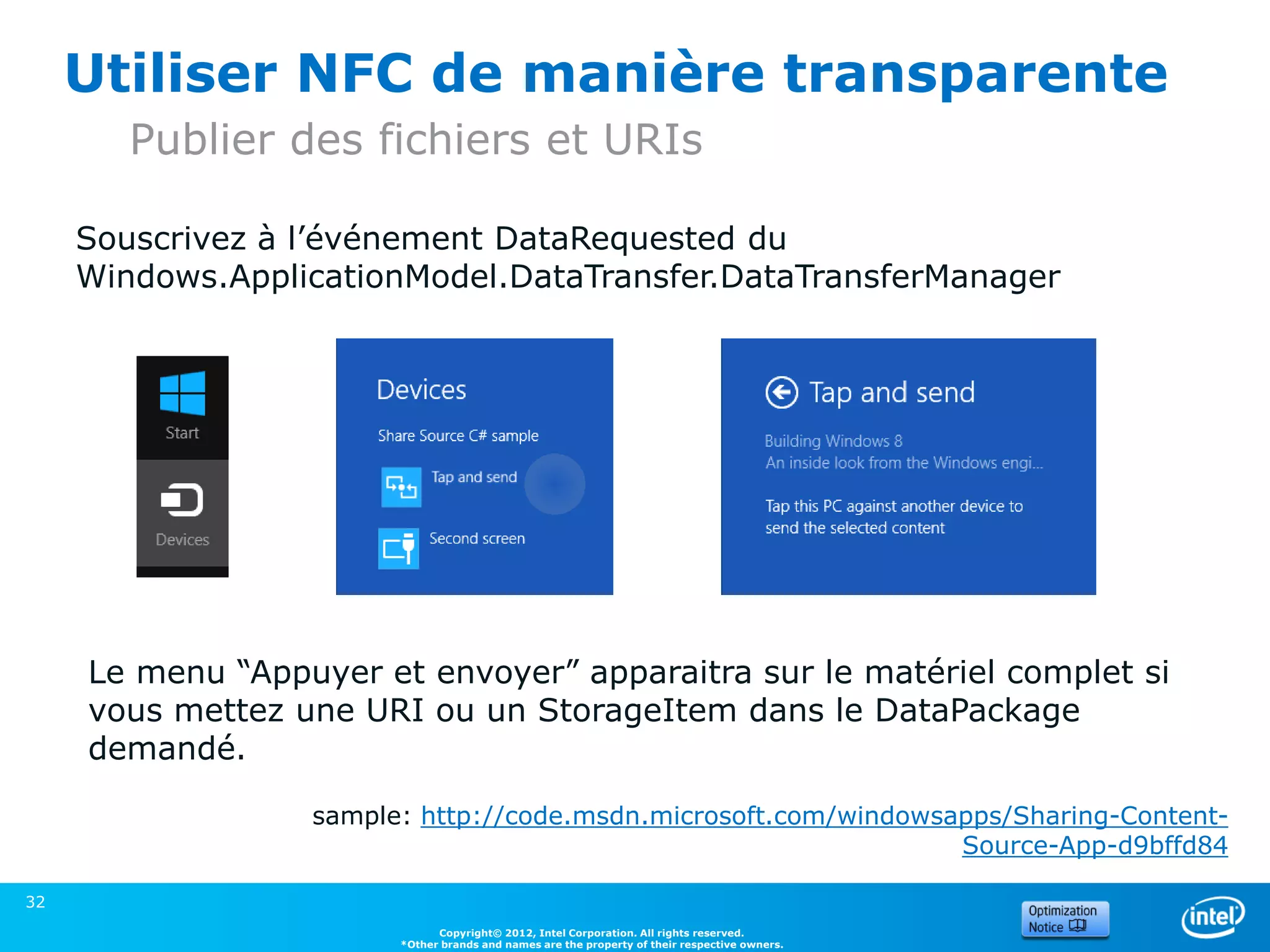

Publier des fichiers et URIs

Souscrivez à l’événement DataRequested du
Windows.ApplicationModel.DataTransfer.DataTransferManager

Le menu “Appuyer et envoyer” apparaitra sur le matériel complet si
vous mettez une URI ou un StorageItem dans le DataPackage
demandé.

sample: http://code.msdn.microsoft.com/windowsapps/Sharing-Content-
Source-App-d9bffd84

32

Utiliser NFC de manière transparente

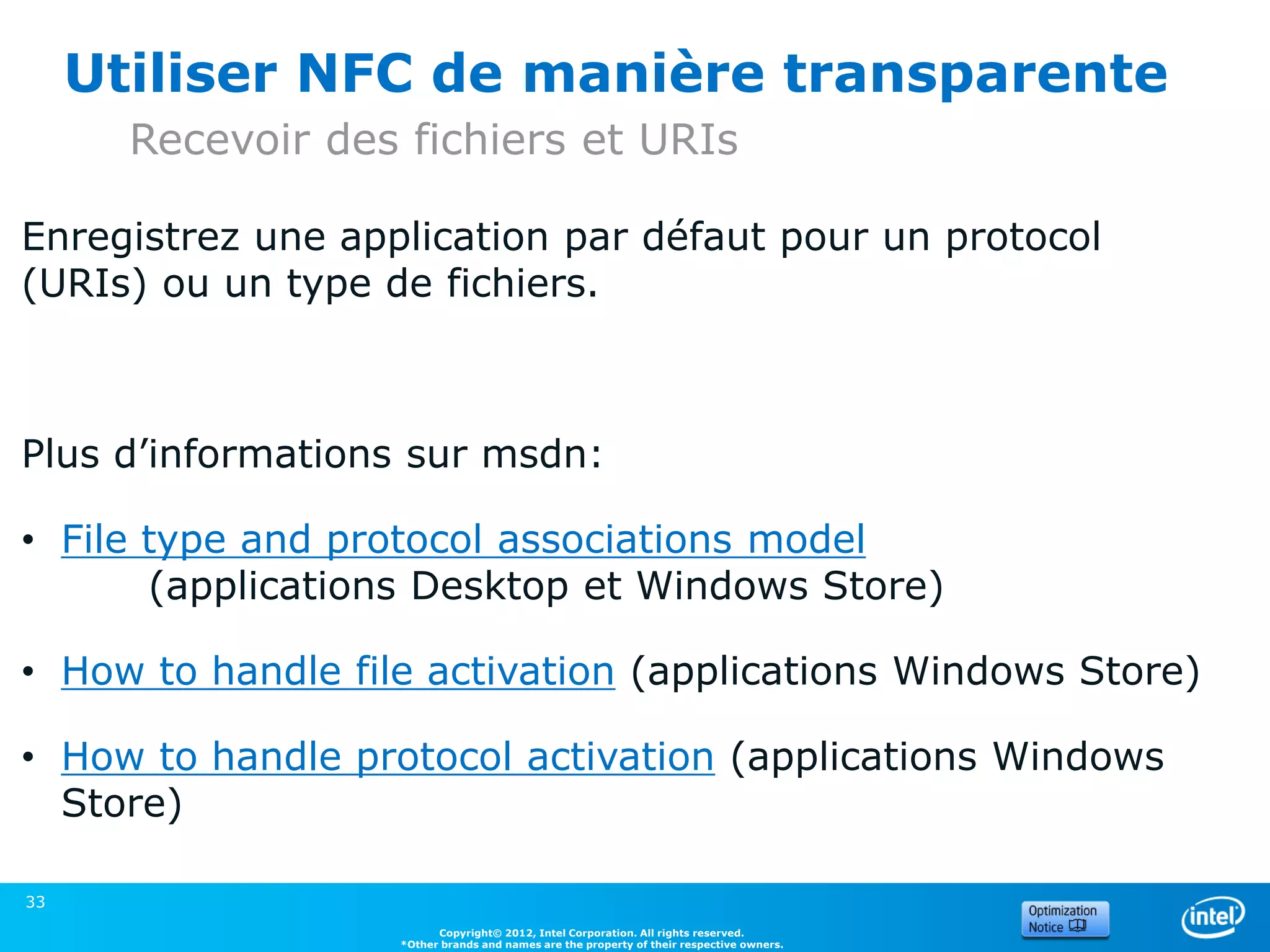

Recevoir des fichiers et URIs

Enregistrez une application par défaut pour un protocol
(URIs) ou un type de fichiers.

Plus d’informations sur msdn:

• File type and protocol associations model
(applications Desktop et Windows Store)

• How to handle file activation (applications Windows Store)

• How to handle protocol activation (applications Windows
Store)

33

Avec l’API Windows Runtime

CONTROLER LE
PÉRIPHÉRIQUE NFC

34

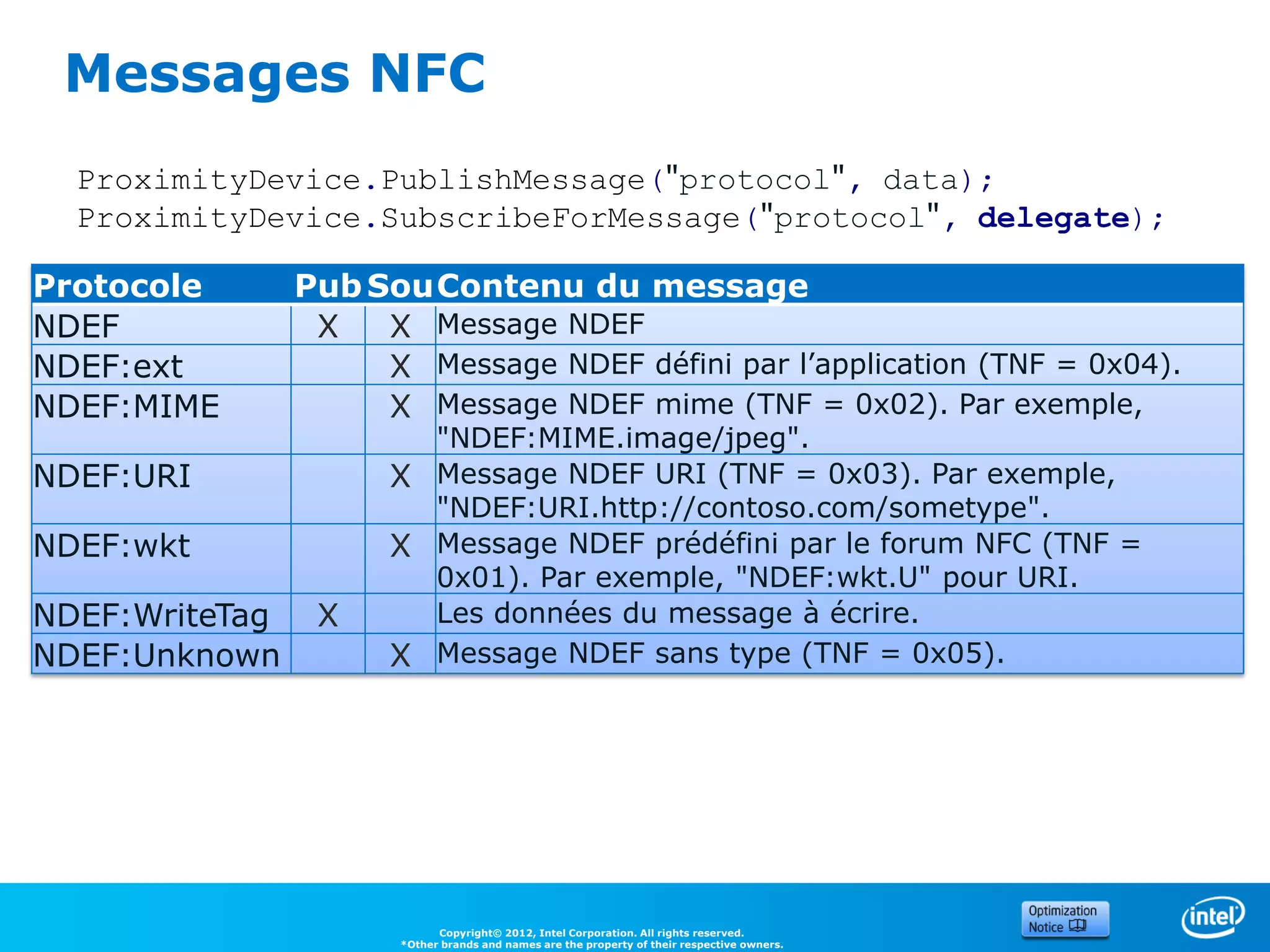

Messages NFC
ProximityDevice.PublishMessage("protocol", data);
ProximityDevice.SubscribeForMessage("protocol", delegate);

Protocole Pub Sou Contenu du message
NDEF X X Message NDEF
NDEF:ext X Message NDEF défini par l’application (TNF = 0x04).
NDEF:MIME X Message NDEF mime (TNF = 0x02). Par exemple,
"NDEF:MIME.image/jpeg".
NDEF:URI X Message NDEF URI (TNF = 0x03). Par exemple,
"NDEF:URI.http://contoso.com/sometype".
NDEF:wkt X Message NDEF prédéfini par le forum NFC (TNF =
0x01). Par exemple, "NDEF:wkt.U" pour URI.
NDEF:WriteTag X Les données du message à écrire.
NDEF:Unknown X Message NDEF sans type (TNF = 0x05).


Messages NFC

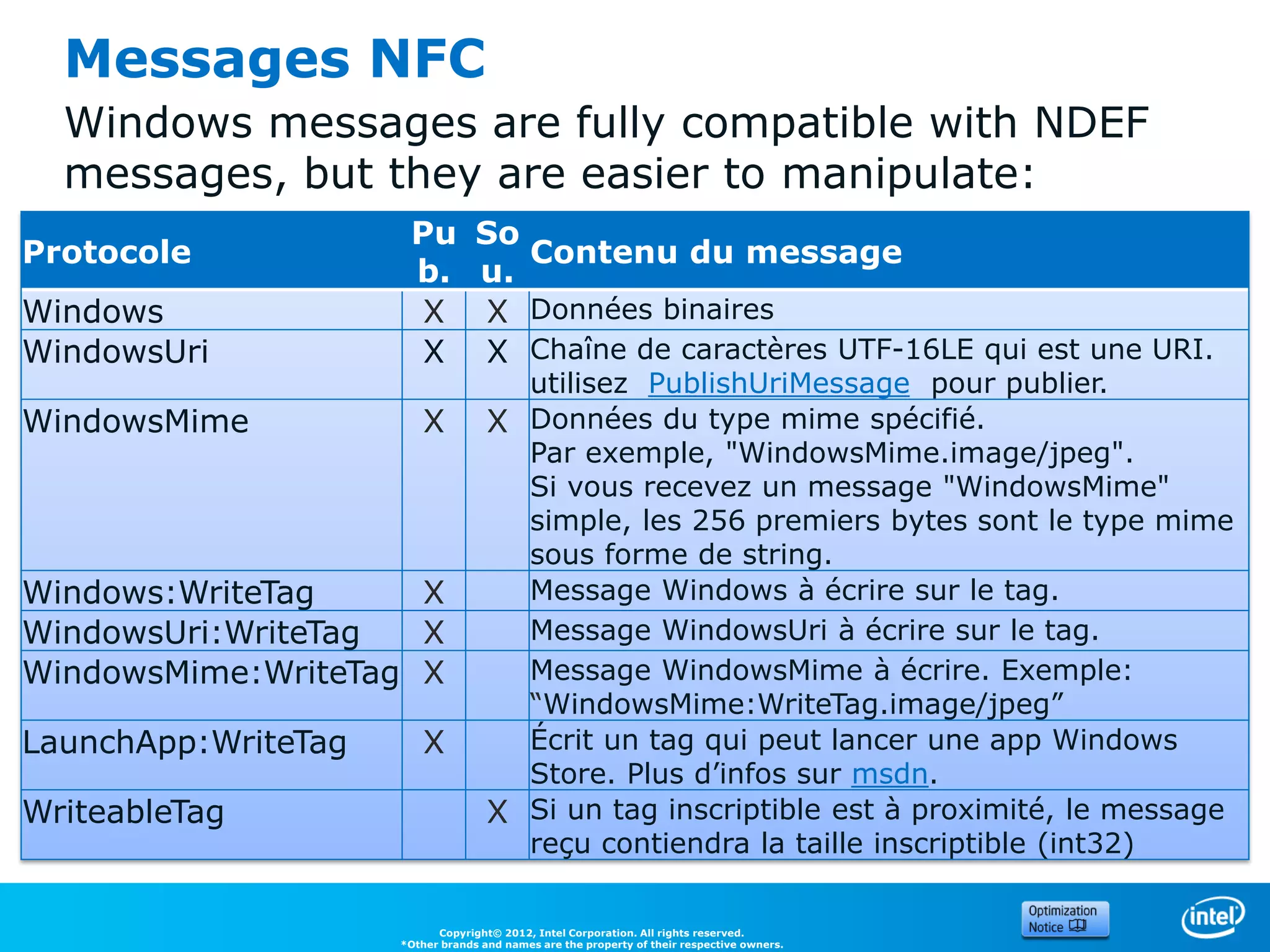

Windows messages are fully compatible with NDEF
messages, but they are easier to manipulate:
Pu So
Protocole Contenu du message
b. u.
Windows X X Données binaires
WindowsUri X X Chaîne de caractères UTF-16LE qui est une URI.
utilisez PublishUriMessage pour publier.
WindowsMime X X Données du type mime spécifié.
Par exemple, "WindowsMime.image/jpeg".
Si vous recevez un message "WindowsMime"
simple, les 256 premiers bytes sont le type mime
sous forme de string.
Windows:WriteTag X Message Windows à écrire sur le tag.
WindowsUri:WriteTag X Message WindowsUri à écrire sur le tag.
WindowsMime:WriteTag X Message WindowsMime à écrire. Exemple:
“WindowsMime:WriteTag.image/jpeg”
LaunchApp:WriteTag X Écrit un tag qui peut lancer une app Windows
Store. Plus d’infos sur msdn.
WriteableTag X Si un tag inscriptible est à proximité, le message
reçu contiendra la taille inscriptible (int32)


Contrôler le périphérique NFC

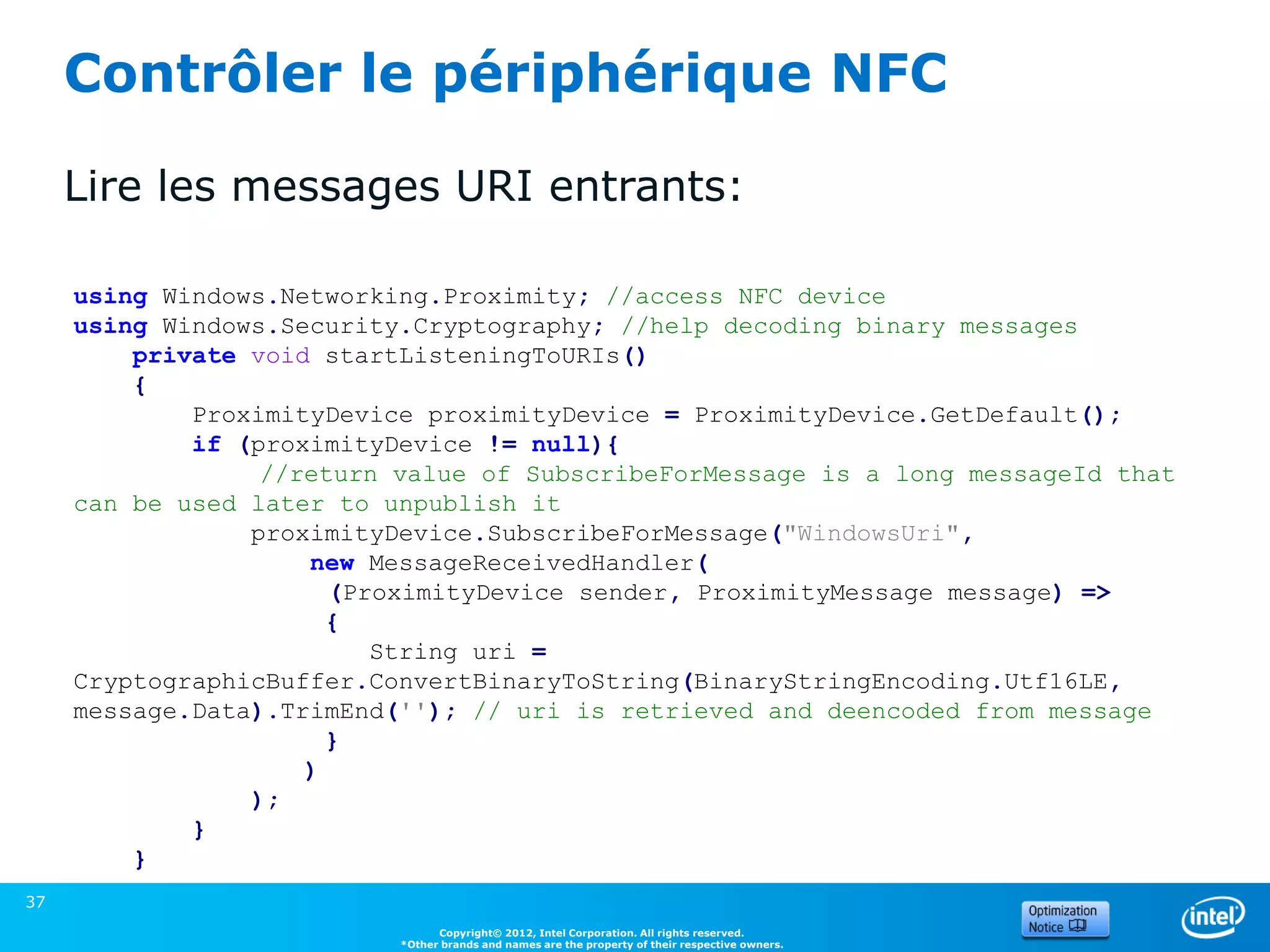

Lire les messages URI entrants:

using Windows.Networking.Proximity; //access NFC device
using Windows.Security.Cryptography; //help decoding binary messages
private void startListeningToURIs()
{
ProximityDevice proximityDevice = ProximityDevice.GetDefault();
if (proximityDevice != null){
//return value of SubscribeForMessage is a long messageId that
can be used later to unpublish it
proximityDevice.SubscribeForMessage("WindowsUri",
new MessageReceivedHandler(
(ProximityDevice sender, ProximityMessage message) =>
{
String uri =
CryptographicBuffer.ConvertBinaryToString(BinaryStringEncoding.Utf16LE,
message.Data).TrimEnd(''); // uri is retrieved and deencoded from message
}
)
);
}
}
37

Contrôler le périphérique NFC – C#

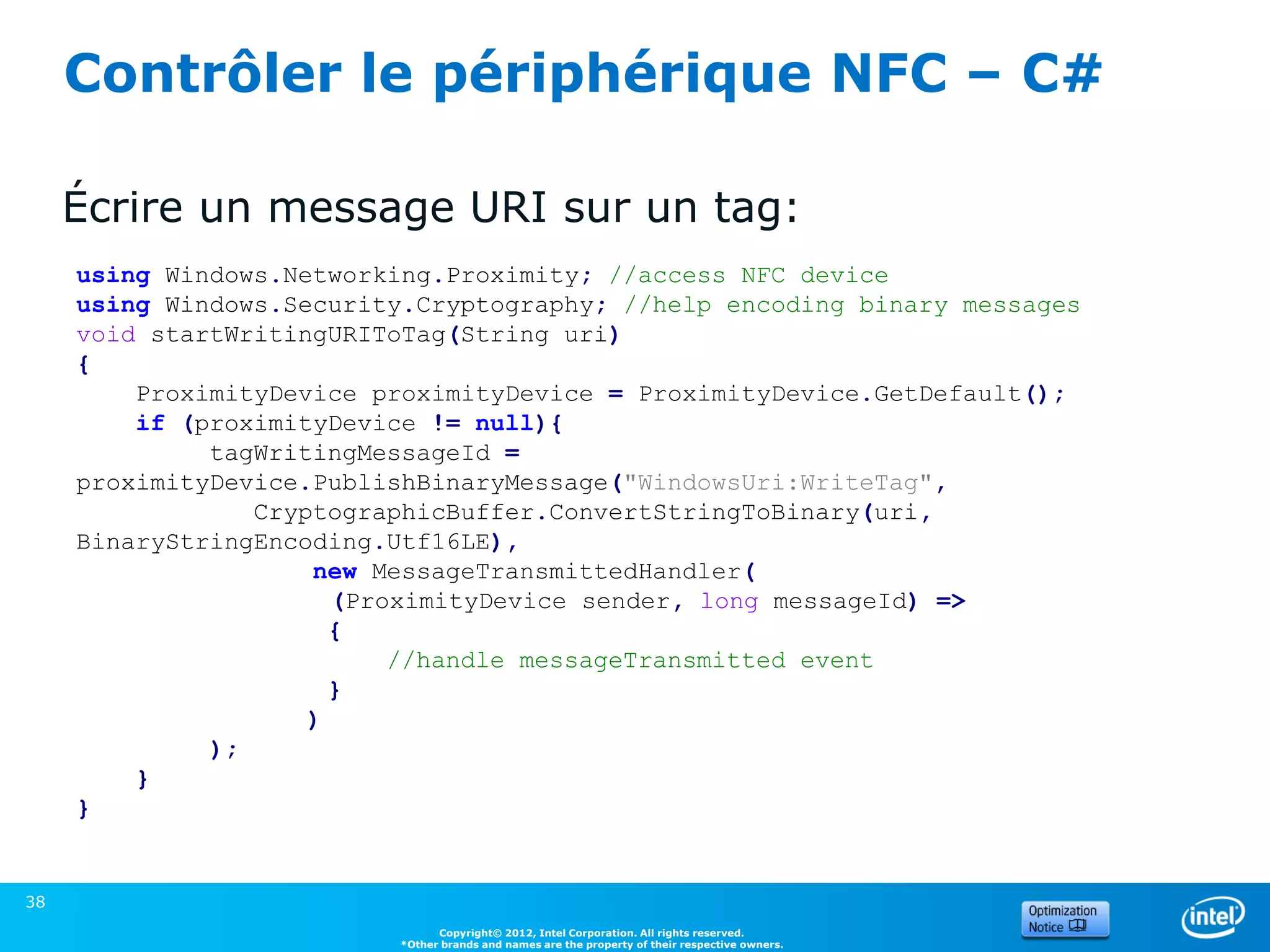

Écrire un message URI sur un tag:
using Windows.Networking.Proximity; //access NFC device
using Windows.Security.Cryptography; //help encoding binary messages
void startWritingURIToTag(String uri)
{
ProximityDevice proximityDevice = ProximityDevice.GetDefault();
if (proximityDevice != null){
tagWritingMessageId =
proximityDevice.PublishBinaryMessage("WindowsUri:WriteTag",
CryptographicBuffer.ConvertStringToBinary(uri,
BinaryStringEncoding.Utf16LE),
new MessageTransmittedHandler(
(ProximityDevice sender, long messageId) =>
{
//handle messageTransmitted event
}
)
);
}
}

38

Contrôler le périphérique NFC – C#

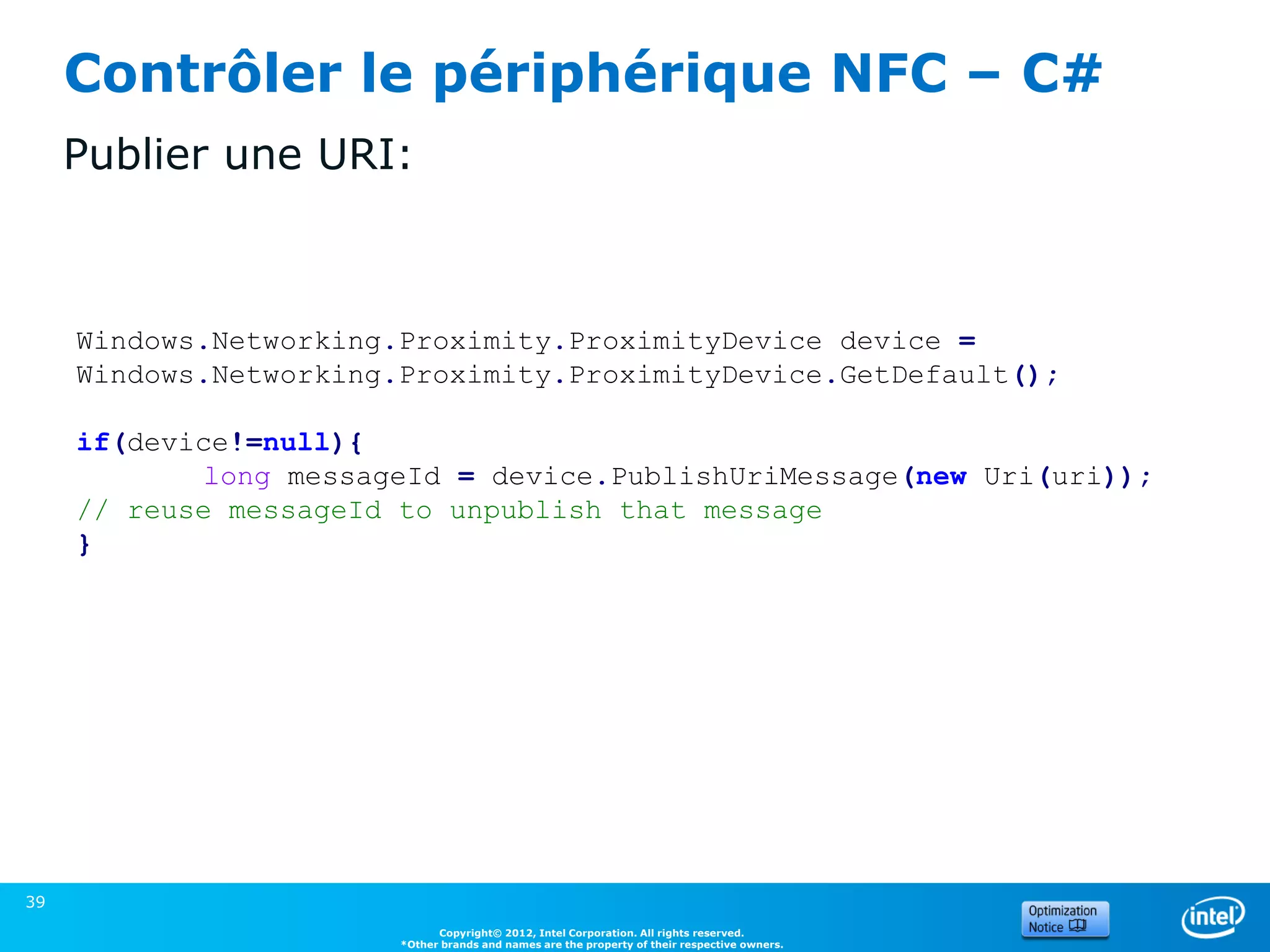

Publier une URI:

Windows.Networking.Proximity.ProximityDevice device =
Windows.Networking.Proximity.ProximityDevice.GetDefault();

if(device!=null){
long messageId = device.PublishUriMessage(new Uri(uri));
// reuse messageId to unpublish that message
}

39

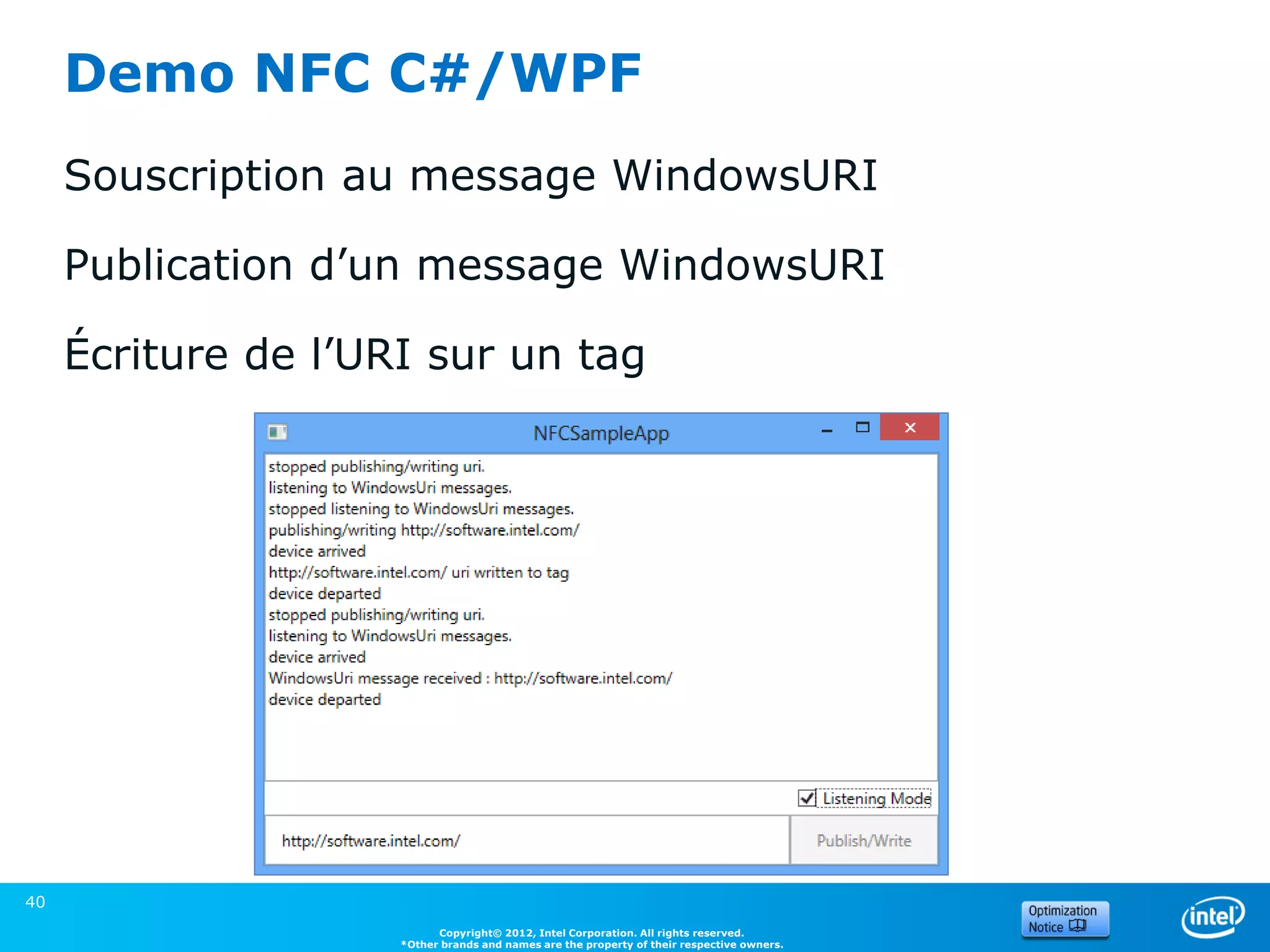

Demo NFC C#/WPF
Souscription au message WindowsURI

Publication d’un message WindowsURI

Écriture de l’URI sur un tag

40

Intel® Perceptual Computing SDK
2013 Beta

 BETA : évaluation gratuite

 Creative* Interactive Gesture Camera:
Kit développeur disponible à l’achat
 Webcam HD
 Capteur IR de profondeur
 Double microphone

 Perceptual Usage Modes Supported:
 Close-range finger and hand tracking
 Face Analysis, Tracking
 Speech Recognition
 2D/3D Object Tracking

 APIs:
 High-Level API: For fast, easy programming
 Low-Level API: For innovation and programming
control

Téléchargement gratuit sur intel.com/software/perceptual


Creative* Interactive Gesture Camera

 Petite, légère

 basse consommation
Spécifications:
• Résolution RGB : 720p  intéractions proches
• Résolution IR : QVGA
(320x240)
• Frame Rate: 30fps
• Taille: 4.27in x 2.03in x 2.11 in
• Poids: 9.56 oz
• Alimentation: USB2.0
Disponible sur intel.com/software/perceptual
43

Reconnaissance de gestes - Demo

44

Reconnaissance faciale - Demo

45

Backup

49 Intel Confidential

Accessing the Sensors and Location Platform

COM INTERFACE

50

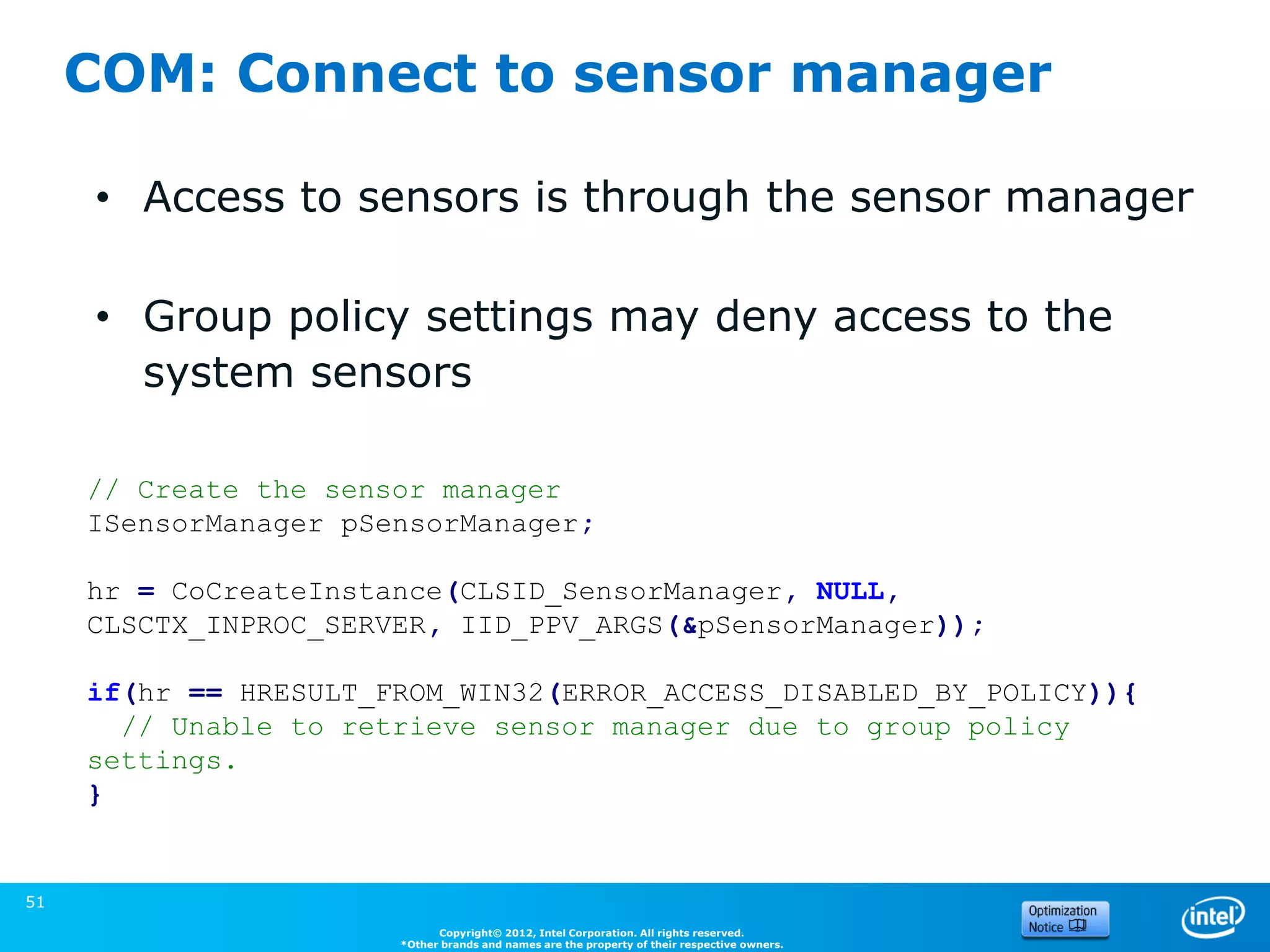

COM: Connect to sensor manager

• Access to sensors is through the sensor manager

• Group policy settings may deny access to the
system sensors

// Create the sensor manager
ISensorManager pSensorManager;

hr = CoCreateInstance(CLSID_SensorManager, NULL,
CLSCTX_INPROC_SERVER, IID_PPV_ARGS(&pSensorManager));

if(hr == HRESULT_FROM_WIN32(ERROR_ACCESS_DISABLED_BY_POLICY)){
// Unable to retrieve sensor manager due to group policy
settings.
}
(Source: Microsoft)

51

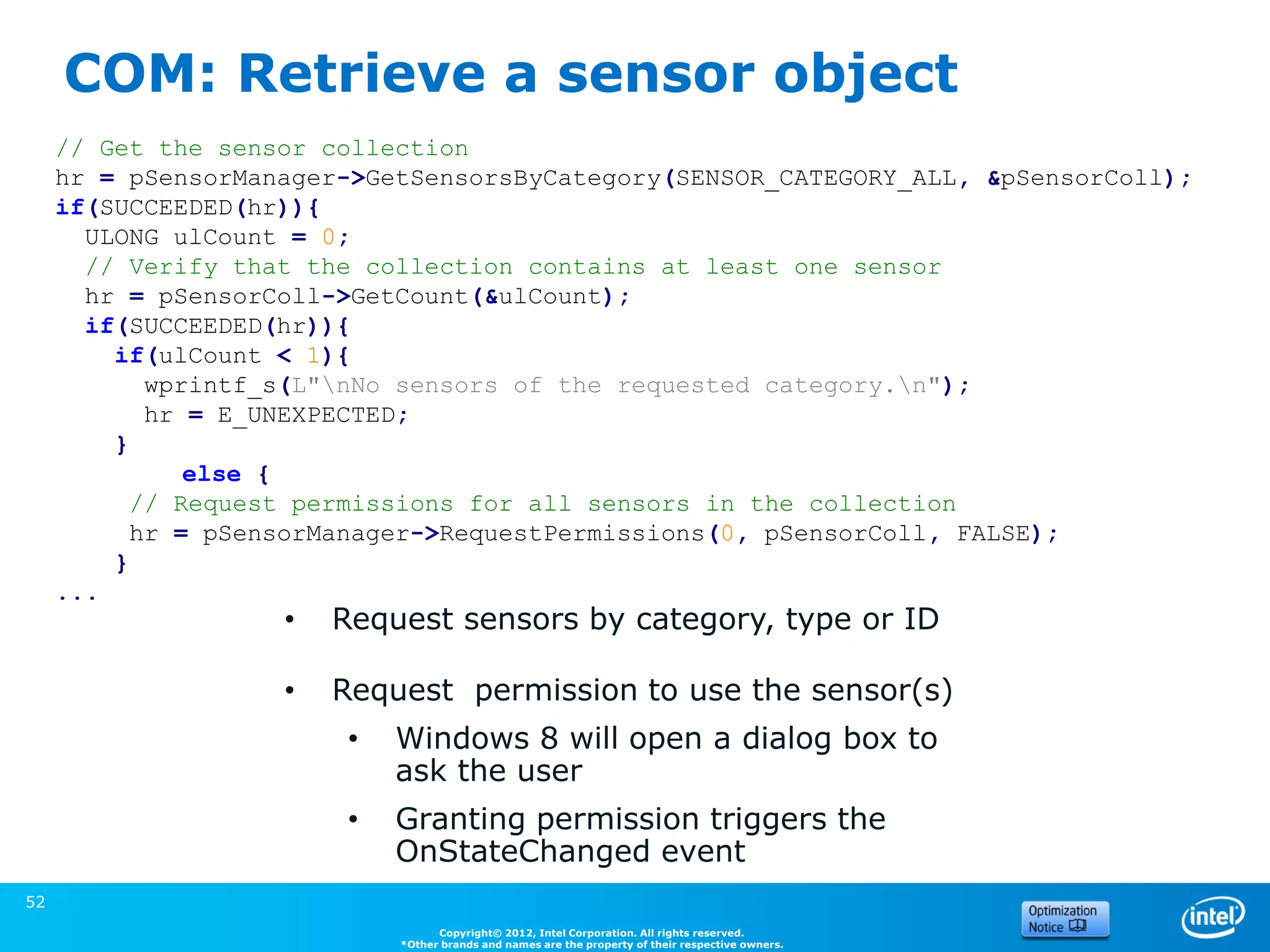

COM: Retrieve a sensor object
// Get the sensor collection
hr = pSensorManager->GetSensorsByCategory(SENSOR_CATEGORY_ALL, &pSensorColl);
if(SUCCEEDED(hr)){
ULONG ulCount = 0;
// Verify that the collection contains at least one sensor
hr = pSensorColl->GetCount(&ulCount);
if(SUCCEEDED(hr)){
if(ulCount < 1){
wprintf_s(L"nNo sensors of the requested category.n");
hr = E_UNEXPECTED;
}
else {
// Request permissions for all sensors in the collection
hr = pSensorManager->RequestPermissions(0, pSensorColl, FALSE);
}
...
• Request sensors by category, type or ID

• Request permission to use the sensor(s)
• Windows 8 will open a dialog box to
ask the user
• Granting permission triggers the (Source: Microsoft)
OnStateChanged event
52

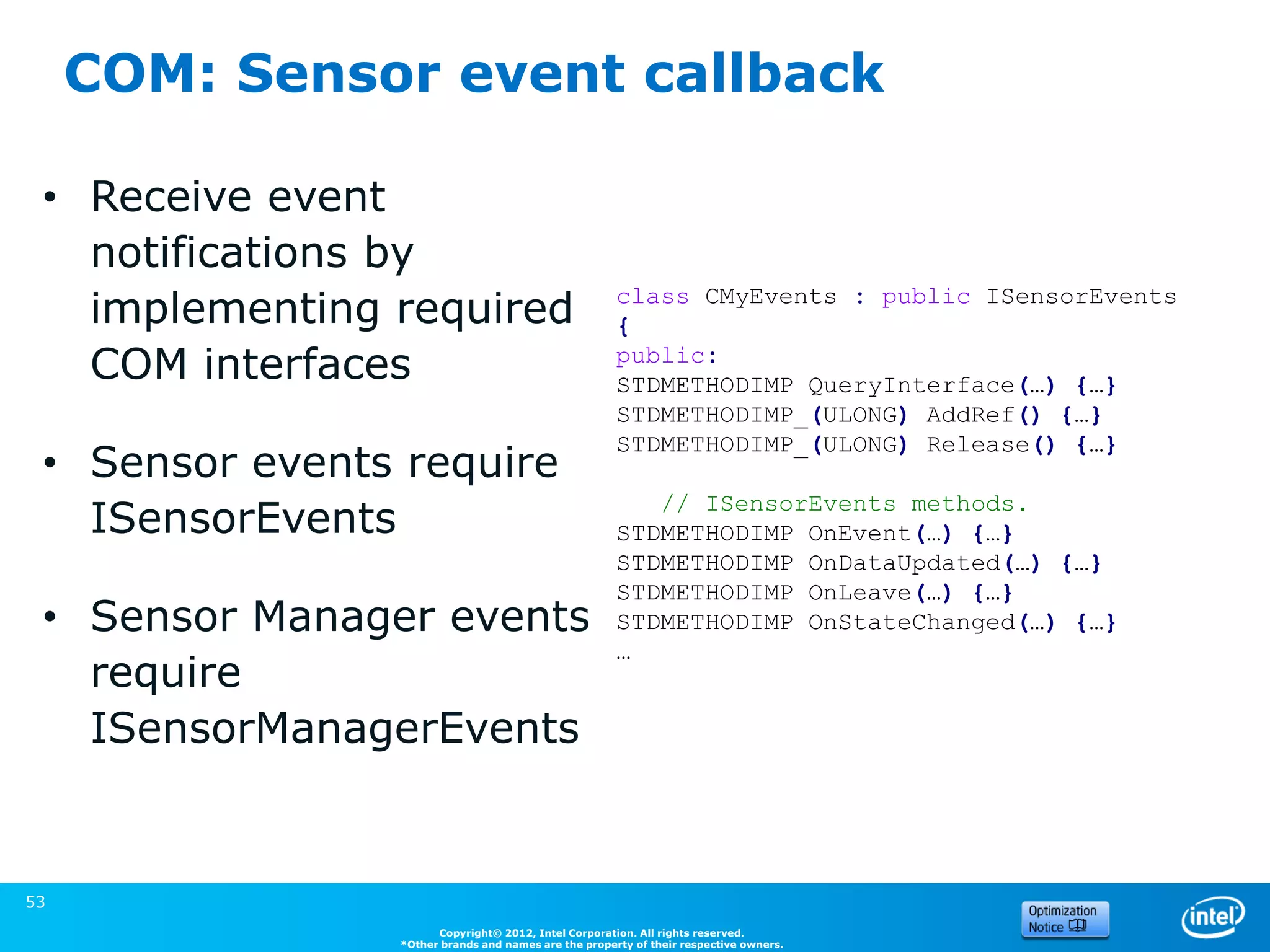

COM: Sensor event callback

• Receive event
notifications by
implementing required class CMyEvents : public ISensorEvents
{
COM interfaces public:
STDMETHODIMP QueryInterface(…) {…}
STDMETHODIMP_(ULONG) AddRef() {…}
STDMETHODIMP_(ULONG) Release() {…}
• Sensor events require
// ISensorEvents methods.
ISensorEvents STDMETHODIMP OnEvent(…) {…}
STDMETHODIMP OnDataUpdated(…) {…}
STDMETHODIMP OnLeave(…) {…}
• Sensor Manager events STDMETHODIMP OnStateChanged(…) {…}
…
require
ISensorManagerEvents

(Source: Microsoft)

53

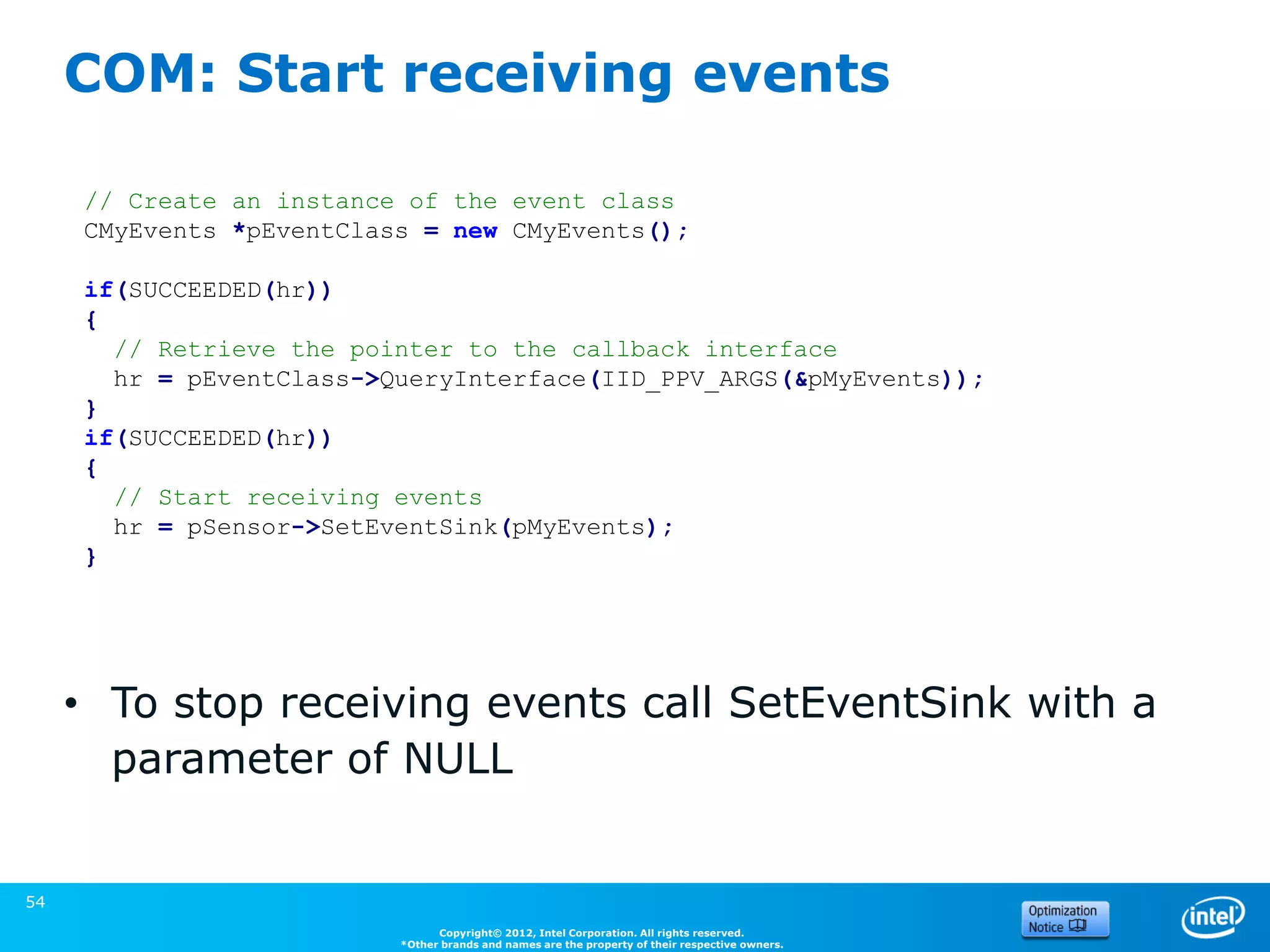

COM: Start receiving events

// Create an instance of the event class
CMyEvents *pEventClass = new CMyEvents();

if(SUCCEEDED(hr))
{
// Retrieve the pointer to the callback interface
hr = pEventClass->QueryInterface(IID_PPV_ARGS(&pMyEvents));
}
if(SUCCEEDED(hr))
{
// Start receiving events
hr = pSensor->SetEventSink(pMyEvents);
}

• To stop receiving events call SetEventSink with a
parameter of NULL
(Source: Microsoft)

54

Ambient Light Sensor

DEMO

55

Utilisation des capteurs dans les applications windows 8

More Related Content

Viewers also liked

Similar to Utilisation des capteurs dans les applications windows 8

More from Intel Developer Zone Community

Recently uploaded

Utilisation des capteurs dans les applications windows 8
