![Copyright © 2015 TIS Inc. All rights reserved. 21
Reactive ：迅速なレスポンス
def index = Action.async {
val customer: Future[Customer] = getCustomer()
customer.map(c => Ok("Customer: " + c))
}
クライアント サーバ サービス
ノンブ
ロッキング
ノンブ
ロッキング
高レスポンス
Responsive
伸縮性
Elastic
耐障害性
Resilient
メッセージ駆動
Message-driven](https://image.slidesharecdn.com/typesafereactiveplatformreactivesystem-150818105039-lva1-app6892/85/Typesafe-Reactive-Platform-Reactive-System-21-320.jpg)

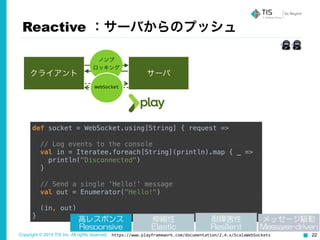

![Copyright © 2015 TIS Inc. All rights reserved. 22
Reactive ：サーバからのプッシュ
クライアント サーバ
def socket = WebSocket.using[String] { request =>
// Log events to the console
val in = Iteratee.foreach[String](println).map { _ =>
println("Disconnected")
}
// Send a single 'Hello!' message
val out = Enumerator("Hello!")
(in, out)
}
ノンブ
ロッキング
WebSocket
高レスポンス
Responsive
伸縮性
Elastic
耐障害性
Resilient
メッセージ駆動
Message-driven
https://www.playframework.com/documentation/2.4.x/ScalaWebSockets](https://image.slidesharecdn.com/typesafereactiveplatformreactivesystem-150818105039-lva1-app6892/85/Typesafe-Reactive-Platform-Reactive-System-22-320.jpg)

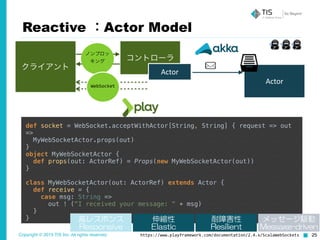

![Copyright © 2015 TIS Inc. All rights reserved. 25
Reactive ：Actor Model
def socket = WebSocket.acceptWithActor[String, String] { request => out
=>
MyWebSocketActor.props(out)
}
object MyWebSocketActor {
def props(out: ActorRef) = Props(new MyWebSocketActor(out))
}
class MyWebSocketActor(out: ActorRef) extends Actor {
def receive = {
case msg: String =>
out ! ("I received your message: " + msg)
}
}
クライアント
コントローラ
Actor
ノンブロッ
キング
WebSocket
Actor
https://www.playframework.com/documentation/2.4.x/ScalaWebSockets
高レスポンス
Responsive
伸縮性
Elastic
耐障害性
Resilient
メッセージ駆動
Message-driven](https://image.slidesharecdn.com/typesafereactiveplatformreactivesystem-150818105039-lva1-app6892/85/Typesafe-Reactive-Platform-Reactive-System-25-320.jpg)
![Copyright © 2015 TIS Inc. All rights reserved. 32
Reactive ：端から端までReactive
def search = Action.async { implicit request =>
…
val f:Future[Seq[EventRow]] = db.run(Events.filter(form))
f.map {
case events if (events.length > 0) =>
Ok(views.html.sample.search(
form.bindFromRequest, events))
case _ =>
…
クライアント
コントローラ
ノンブ
ロッキング
WebSocket
Actor
ノンブ
ロッキング
Actor
データベース
高レスポンス
Responsive
伸縮性
Elastic
耐障害性
Resilient
メッセージ駆動
Message-driven](https://image.slidesharecdn.com/typesafereactiveplatformreactivesystem-150818105039-lva1-app6892/85/Typesafe-Reactive-Platform-Reactive-System-32-320.jpg)
![Copyright © 2015 TIS Inc. All rights reserved. 33
def search = Action.async { implicit request =>
…
val f:Future[Seq[EventRow]] = db.run(Events.filter(form))
f.map {
case events if (events.length > 0) =>
Ok(views.html.sample.search(
form.bindFromRequest, events))
case _ =>
… 高レスポンス
Responsive
クライアント
コントローラ
ノンブロッ
キング
WebSocket
Actor
ノンブロッ
キング
Actor
データベース
Asynchronousが基本、
どこでWaitするかをデザインする
Reactive ：端から端までReactive](https://image.slidesharecdn.com/typesafereactiveplatformreactivesystem-150818105039-lva1-app6892/85/Typesafe-Reactive-Platform-Reactive-System-33-320.jpg)
![Copyright © 2015 TIS Inc. All rights reserved. 34
Reactive ：Reactive Streams
def search = Action.async { implicit request =>
…
val q = for(e <- Event) yield e.eventNm
val publisher:DatabasePublisher[String] = db.stream(q.result)
publisher.foreach {e => println(e)}
…
クライアント
コントローラ
ノンブ
ロッキング
WebSocket
Actor
ノンブ
ロッキング
データベース
Actor
高レスポンス
Responsive
伸縮性
Elastic
耐障害性
Resilient
メッセージ駆動
Message-driven](https://image.slidesharecdn.com/typesafereactiveplatformreactivesystem-150818105039-lva1-app6892/85/Typesafe-Reactive-Platform-Reactive-System-34-320.jpg)
Uploaded byTIS Inc.
Typesafe Reactive Platformで作るReactive System入門
「Reactive System Meetup in 西新宿」での発表資料です
More Related Content
Similar to Typesafe Reactive Platformで作るReactive System入門
Typesafe Reactive Platformで作るReactive System入門
- 1. Copyright © 2015TIS Inc. All rights reserved. Reactive System Meetup in 西新宿 Typesafe Reactive Platformで作る Reactive System入門 2015.8.18 前出 祐吾 根来 和輝
- 2. Copyright © 2015TIS Inc. All rights reserved. 2 自己紹介 ■ @yugolf ! ■ TIS株式会社 ■ 生産革新本部 生産革新部 生産技術R&D室 ■ 社内向けエンジニアリング基盤の整備 ▶▶︎

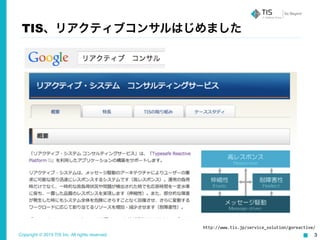

- 3. Copyright © 2015TIS Inc. All rights reserved. 3 TIS、リアクティブコンサルはじめました http://www.tis.jp/service_solution/goreactive/
- 4. Copyright © 2015TIS Inc. All rights reserved. 4 Agenda 1. Reactive Systemとは 2. Reactive Systemのための技術 3. Reactive体験
- 5. Copyright © 2015TIS Inc. All rights reserved. 5 1. Reactive Systemとは

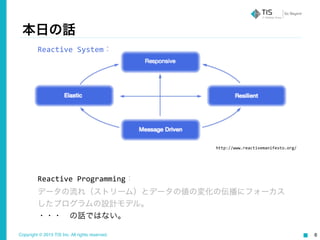

- 6. Copyright © 2015TIS Inc. All rights reserved. 6 本日の話 http://www.reactivemanifesto.org/ Reactive Programming： データの流れ（ストリーム）とデータの値の変化の伝播にフォーカス したプログラムの設計モデル。 ・・・ の話ではない。 Reactive System：
- 7. Copyright © 2015TIS Inc. All rights reserved. 7 Reactive manifesto 絵 ! 即応性 弾力性 耐障害性 メッセージ駆動 http://www.reactivemanifesto.org/ja
- 8. Copyright © 2015TIS Inc. All rights reserved. 8 アプリケーションへの高まる要求 50台のサーバで動かしていたけど、クラウド上で 1000コアの環境を作りたいんだ。 レスポンスを得るのに3秒かかるけど、 500ミリ秒くらいにしたいのよ。 それと、年１回の２時間のメンテナンス なんとかならないかしら。 最初は100ギガくらいだったけど、そ ろそろペタ行くんじゃないかな。

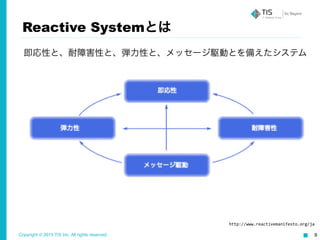

- 9. Copyright © 2015TIS Inc. All rights reserved. 9 Reactive Systemとは 即応性と、耐障害性と、弾力性と、メッセージ駆動とを備えたシステム http://www.reactivemanifesto.org/ja
- 10. Copyright © 2015TIS Inc. All rights reserved. 10 Reactive Systemの価値 届けたい価値 手段 支える原理 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven

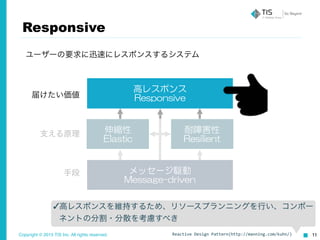

- 11. Copyright © 2015TIS Inc. All rights reserved. Reactive Design Pattern(http://manning.com/kuhn/) 11 Responsive ユーザーの要求に迅速にレスポンスするシステム 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven 届けたい価値 手段 支える原理 ✓高レスポンスを維持するため、リソースプランニングを行い、コンポー ネントの分割・分散を考慮すべき
- 12. Copyright © 2015TIS Inc. All rights reserved. 12 Elastic 通常の負荷時だけでなく、一時的な高負荷状況でも、変動するワークロードに応 じて割り当てるリソースを増加・減少させることで応答時間を一定水準に保つ 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven 届けたい価値 手段 支える原理 Reactive Design Pattern(http://manning.com/kuhn/) ✓伸縮性のため、負荷を監視し、その変化に応じて分散する必要がある ✓１つの部品がボトルネックを持ってはいけないし、独立して動作すべき

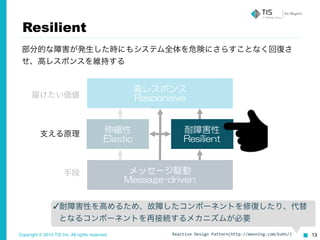

- 13. Copyright © 2015TIS Inc. All rights reserved. 13 Resilient 部分的な障害が発生した時にもシステム全体を危険にさらすことなく回復さ せ、高レスポンスを維持する 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven 届けたい価値 手段 支える原理 Reactive Design Pattern(http://manning.com/kuhn/) ✓耐障害性を高めるため、故障したコンポーネントを修復したり、代替 となるコンポーネントを再接続するメカニズムが必要
- 14. Copyright © 2015TIS Inc. All rights reserved. 14 Message Driven メッセージパッシングにより、コンポーネント間を疎結合にする 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven 届けたい価値 手段 支える原理 Reactive Design Pattern(http://manning.com/kuhn/) ✓すべてがメッセージ駆動により実現される
- 15. Copyright © 2015TIS Inc. All rights reserved. 15 2. Reactive Systemのための技術

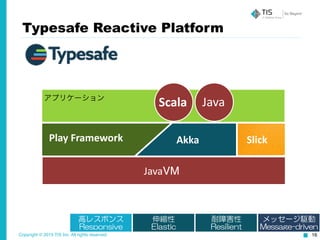

- 16. Copyright © 2015TIS Inc. All rights reserved. 16 Typesafe Reactive Platform JavaVM アプリケーション AkkaPlay Framework Scala Java Slick 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven
- 17. Copyright © 2015TIS Inc. All rights reserved. 17 Play Framework •非同期/ノンブロッキング •WebSocketサポート •Railsのような使いやすさ

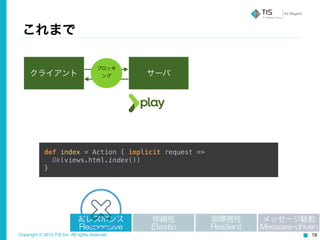

- 18. Copyright © 2015TIS Inc. All rights reserved. 18 これまで def index = Action { implicit request => Ok(views.html.index()) } クライアント サーバ ブロッキ ング 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven

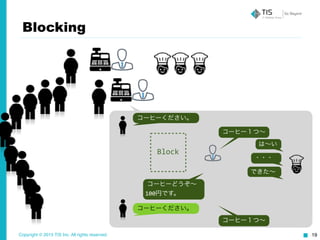

- 19. Copyright © 2015TIS Inc. All rights reserved. 19 Blocking コーヒーください。 コーヒー１つ∼ は∼い できた∼ ・・・ コーヒーどうぞ∼ 100円です。 コーヒーください。 コーヒー１つ∼ Block

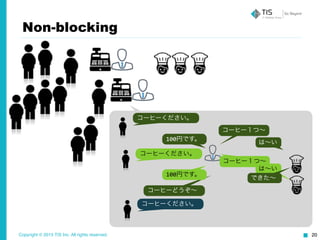

- 20. Copyright © 2015TIS Inc. All rights reserved. 20 Non-blocking コーヒーください。 コーヒー１つ∼ は∼い コーヒーどうぞ∼ コーヒーください。 コーヒー１つ∼ 100円です。 100円です。 は∼い できた∼ コーヒーください。

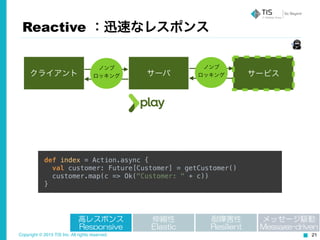

- 21. Copyright © 2015TIS Inc. All rights reserved. 21 Reactive ：迅速なレスポンス def index = Action.async { val customer: Future[Customer] = getCustomer() customer.map(c => Ok("Customer: " + c)) } クライアント サーバ サービス ノンブ ロッキング ノンブ ロッキング 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven
- 22. Copyright © 2015TIS Inc. All rights reserved. 22 Reactive ：サーバからのプッシュ クライアント サーバ def socket = WebSocket.using[String] { request => // Log events to the console val in = Iteratee.foreach[String](println).map { _ => println("Disconnected") } // Send a single 'Hello!' message val out = Enumerator("Hello!") (in, out) } ノンブ ロッキング WebSocket 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven https://www.playframework.com/documentation/2.4.x/ScalaWebSockets

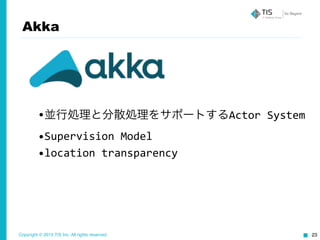

- 23. Copyright © 2015TIS Inc. All rights reserved. 23 Akka •並行処理と分散処理をサポートするActor System •Supervision Model •location transparency

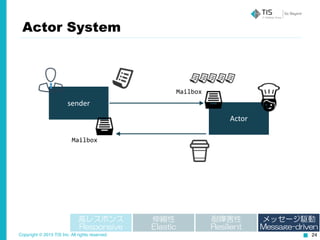

- 24. Copyright © 2015TIS Inc. All rights reserved. 24 Actor System sender Actor Mailbox Mailbox 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven
- 25. Copyright © 2015TIS Inc. All rights reserved. 25 Reactive ：Actor Model def socket = WebSocket.acceptWithActor[String, String] { request => out => MyWebSocketActor.props(out) } object MyWebSocketActor { def props(out: ActorRef) = Props(new MyWebSocketActor(out)) } class MyWebSocketActor(out: ActorRef) extends Actor { def receive = { case msg: String => out ! ("I received your message: " + msg) } } クライアント コントローラ Actor ノンブロッ キング WebSocket Actor https://www.playframework.com/documentation/2.4.x/ScalaWebSockets 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven

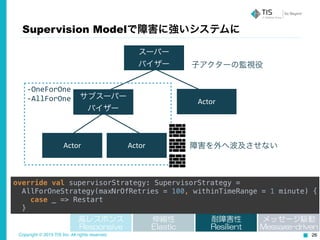

- 26. Copyright © 2015TIS Inc. All rights reserved. 26 Supervision Modelで障害に強いシステムに override val supervisorStrategy: SupervisorStrategy = AllForOneStrategy(maxNrOfRetries = 100, withinTimeRange = 1 minute) { case _ => Restart } スーパー バイザー サブスーパー バイザー Actor Actor Actor -‐OneForOne -‐AllForOne 障害を外へ波及させない 子アクターの監視役 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven
- 27. Copyright © 2015TIS Inc. All rights reserved. 27 let it crash
- 28. Copyright © 2015TIS Inc. All rights reserved. 28 Distribute https://conductr.typesafe.com/docs/1.0.x/DeployingApplication

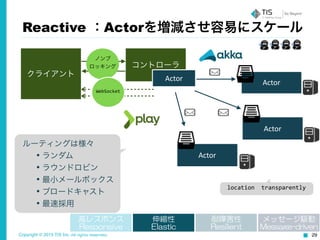

- 29. Copyright © 2015TIS Inc. All rights reserved. 29 Reactive ：Actorを増減させ容易にスケール クライアント コントローラ Actor Actor Actor ルーティングは様々 • ランダム • ラウンドロビン • 最小メールボックス • ブロードキャスト • 最速採用 ノンブ ロッキング WebSocket Actor location transparently 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven
- 30. Copyright © 2015TIS Inc. All rights reserved. 30 Reactive Slick (Slick3.0) •FRM(Functional Relational Mapping)ライブラリ •Scalaのコレクションを扱うかのようにDBアクセスで きる •DB処理は非同期に実行される

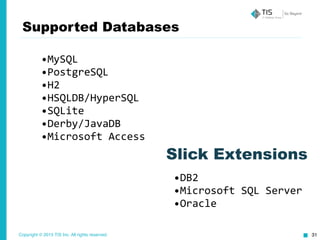

- 31. Copyright © 2015TIS Inc. All rights reserved. 31 Supported Databases •MySQL •PostgreSQL •H2 •HSQLDB/HyperSQL •SQLite •Derby/JavaDB •Microsoft Access •DB2 •Microsoft SQL Server •Oracle Slick Extensions
- 32. Copyright © 2015TIS Inc. All rights reserved. 32 Reactive ：端から端までReactive def search = Action.async { implicit request => … val f:Future[Seq[EventRow]] = db.run(Events.filter(form)) f.map { case events if (events.length > 0) => Ok(views.html.sample.search( form.bindFromRequest, events)) case _ => … クライアント コントローラ ノンブ ロッキング WebSocket Actor ノンブ ロッキング Actor データベース 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven
- 33. Copyright © 2015TIS Inc. All rights reserved. 33 def search = Action.async { implicit request => … val f:Future[Seq[EventRow]] = db.run(Events.filter(form)) f.map { case events if (events.length > 0) => Ok(views.html.sample.search( form.bindFromRequest, events)) case _ => … 高レスポンス Responsive クライアント コントローラ ノンブロッ キング WebSocket Actor ノンブロッ キング Actor データベース Asynchronousが基本、 どこでWaitするかをデザインする Reactive ：端から端までReactive

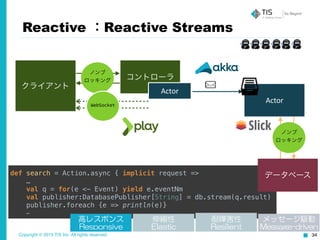

- 34. Copyright © 2015TIS Inc. All rights reserved. 34 Reactive ：Reactive Streams def search = Action.async { implicit request => … val q = for(e <- Event) yield e.eventNm val publisher:DatabasePublisher[String] = db.stream(q.result) publisher.foreach {e => println(e)} … クライアント コントローラ ノンブ ロッキング WebSocket Actor ノンブ ロッキング データベース Actor 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven
- 35. Copyright © 2015TIS Inc. All rights reserved. 35 3. Reactive体験
- 36. Copyright © 2015TIS Inc. All rights reserved. 36 自己紹介 ■ 根来 和輝 (ねごろ かずき) ■ @negokaz ■ TIS株式会社 ■ 生産革新本部 生産革新部 生産技術R&D室 ■ 次世代のアプリケーション開発手法を研究開発
- 37. Copyright © 2015TIS Inc. All rights reserved. 37 Reactive体験 もし、あなたがソーラーファームのオーナーになったら？ 発電効率をできるだけ高めたいですよね。 故障したソーラーパネルがないか監視しましょう。

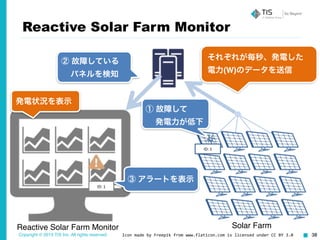

- 38. Copyright © 2015TIS Inc. All rights reserved. 38 Reactive Solar Farm Monitor Solar Farm ③ アラートを表示 ID: 1 ② 故障している! パネルを検知 それぞれが毎秒、発電した 電力(W)のデータを送信 ID: 1 Reactive Solar Farm Monitor Icon made by Freepik from www.flaticon.com is licensed under CC BY 3.0 発電状況を表示 ① 故障して! 発電力が低下

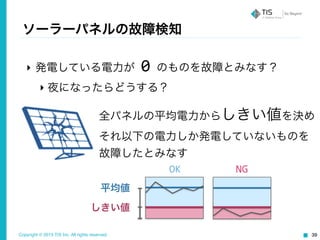

- 39. Copyright © 2015TIS Inc. All rights reserved. 39 ソーラーパネルの故障検知 全パネルの平均電力からしきい値を決め それ以下の電力しか発電していないものを 故障したとみなす ‣ 発電している電力が 0 のものを故障とみなす？ ‣ 夜になったらどうする？ OK NG 平均値 しきい値

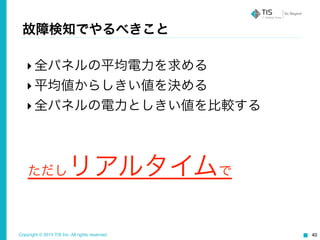

- 40. Copyright © 2015TIS Inc. All rights reserved. 40 故障検知でやるべきこと ‣全パネルの平均電力を求める ‣平均値からしきい値を決める ‣全パネルの電力としきい値を比較する ただしリアルタイムで

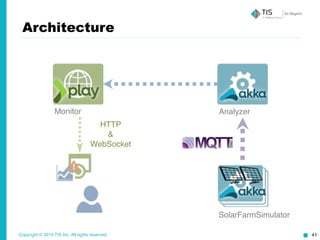

- 41. Copyright © 2015TIS Inc. All rights reserved. 41 Architecture Monitor Analyzer SolarFarmSimulator HTTP! &! WebSocket
- 42. Copyright © 2015TIS Inc. All rights reserved. 42 https://github.com/tech-‐sketch/reactive-‐solar-‐farm-‐monitor Reactive体験1 - Responsive

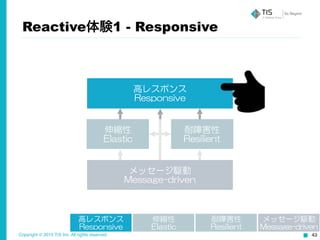

- 43. Copyright © 2015TIS Inc. All rights reserved. 43 Reactive体験1 - Responsive 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven

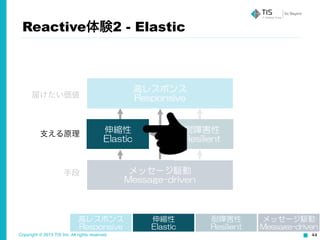

- 44. Copyright © 2015TIS Inc. All rights reserved. 44 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven 届けたい価値 手段 支える原理 Reactive体験2 - Elastic 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven

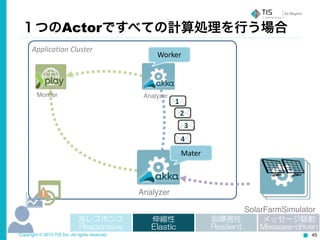

- 45. Copyright © 2015TIS Inc. All rights reserved. 45 １つのActorですべての計算処理を行う場合 Application Cluster Analyzer AnalyzerMonitor Mater 1 3 2 4 Worker SolarFarmSimulator 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven

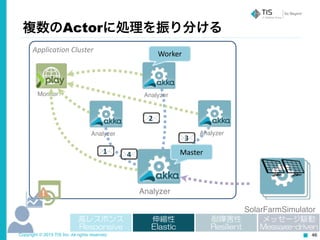

- 46. Copyright © 2015TIS Inc. All rights reserved. 46 Application Cluster Analyzer Analyzer Analyzer Analyzer Monitor Master1 3 2 4 複数のActorに処理を振り分ける Worker SolarFarmSimulator 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven

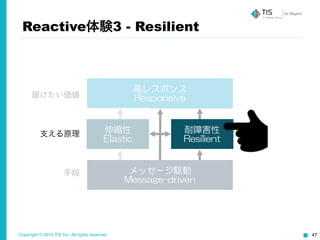

- 47. Copyright © 2015TIS Inc. All rights reserved. 47 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven 届けたい価値 手段 支える原理 Reactive体験3 - Resilient

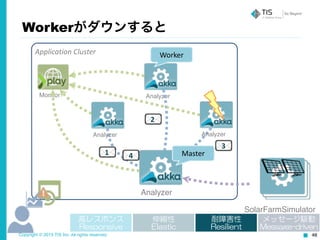

- 48. Copyright © 2015TIS Inc. All rights reserved. 48 Application Cluster Analyzer AnalyzerMonitor Master1 3 2 4 Workerがダウンすると Worker AnalyzerAnalyzer SolarFarmSimulator 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven

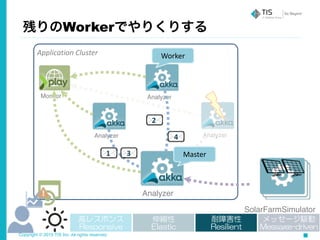

- 49. Copyright © 2015TIS Inc. All rights reserved. Application Cluster Analyzer Analyzer Analyzer Analyzer Monitor Master1 3 2 4 Worker 残りのWorkerでやりくりする SolarFarmSimulator 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven

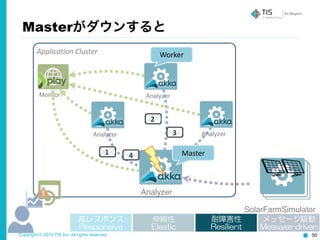

- 50. Copyright © 2015TIS Inc. All rights reserved. 50 Application Cluster Analyzer Analyzer Analyzer Analyzer Monitor Master1 3 2 4 Masterがダウンすると Worker SolarFarmSimulator 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven

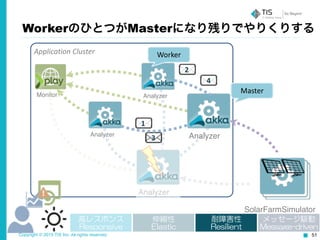

- 51. Copyright © 2015TIS Inc. All rights reserved. 51 Application Cluster Analyzer Analyzer AnalyzerMonitor 1 3 2 4 Analyzer Master WorkerのひとつがMasterになり残りでやりくりする Worker SolarFarmSimulator 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven
- 52. Copyright © 2015TIS Inc. All rights reserved. 52 Application Cluster Analyzer AnalyzerMonitor 1 3 2 4 Analyzer Master ダウンしたAnalyzerを起動するとWorkerとなって働く Worker Analyzer SolarFarmSimulator 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven

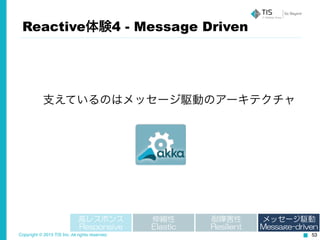

- 53. Copyright © 2015TIS Inc. All rights reserved. 53 支えているのはメッセージ駆動のアーキテクチャ Reactive体験4 - Message Driven 高レスポンス Responsive 伸縮性 Elastic 耐障害性 Resilient メッセージ駆動 Message-driven
- 54. Copyright © 2015TIS Inc. All rights reserved. 54 4. Go Reactive
- 55. Copyright © 2015TIS Inc. All rights reserved. 55 Go Reactive http://www.tis.jp/service_solution/goreactive/ リアクティブに興味のある方はご連絡下さい。 go-‐reactive@tis.co.jp
- 56. Copyright © 2015TIS Inc. All rights reserved. 56 Go Reactive ソースコードはGitHubで公開しています。 太陽光発電に興味のある方はご連絡下さい。 https://github.com/tech-‐sketch/reactive-‐solar-‐farm-‐monitor go-‐reactive@tis.co.jp
