1. Tvcc Intelligente e Analisi Comportamentale | FY 09
FY 2009 © 2009 GPS Standard, All rights reserved

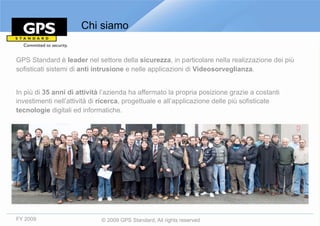

2. Chi siamo
GPS Standard è leader nel settore della sicurezza, in particolare nella realizzazione dei più
sofisticati sistemi di anti intrusione e nelle applicazioni di Videosorveglianza.
In più di 35 anni di attività l’azienda ha affermato la propria posizione grazie a costanti
investimenti nell’attività di ricerca, progettuale e all’applicazione delle più sofisticate
tecnologie digitali ed informatiche.
FY 2009 © 2009 GPS Standard, All rights reserved

3. Sommario
Perché utilizzare l’analisi
comportamentale?
Algoritmi disponibili oggi sul mercato.
I vantaggi che si possono ottenere
utilizzando l’analisi di immagine.
Tecnologie abbinabili alla analisi
video dell’immagine
Modi di attuazione dell’analisi video
FY 2009 © 2009 GPS Standard, All rights reserved

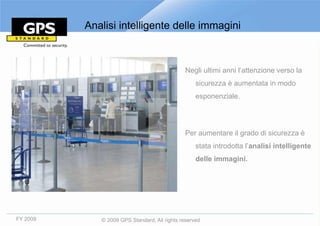

4. Analisi intelligente delle immagini
Negli ultimi anni l’attenzione verso la
sicurezza è aumentata in modo
esponenziale.
Per aumentare il grado di sicurezza è
stata introdotta l’analisi intelligente
delle immagini.
FY 2009 © 2009 GPS Standard, All rights reserved

5. Analisi intelligente delle immagini
Questo permette di automatizzare la
gran parte dei processi di controllo
normalmente effettuati in modo visivo
dall’operatore che osserva il singolo
monitor o i vari monitor di un sistema di
videosorveglianza.
Le soluzioni di videosorveglianza
automatica sono sempre più utilizzate
nell’ambito di aeroporti, stazioni,
piazze, strade, etc.
FY 2009 © 2009 GPS Standard, All rights reserved

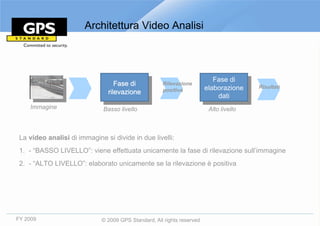

6. Architettura Video Analisi
Fase di
Fase di Rilevazione
Risultati
positiva elaborazione
rilevazione
dati
Immagine Basso livello Alto livello
La video analisi di immagine si divide in due livelli:
1. - “BASSO LIVELLO”: viene effettuata unicamente la fase di rilevazione sull’immagine
2. - “ALTO LIVELLO”: elaborato unicamente se la rilevazione è positiva
FY 2009 © 2009 GPS Standard, All rights reserved

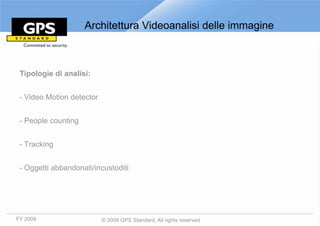

7. Architettura Videoanalisi delle immagine
Tipologie di analisi:
- Video Motion detector
- People counting
- Tracking
- Oggetti abbandonati/incustoditi
FY 2009 © 2009 GPS Standard, All rights reserved

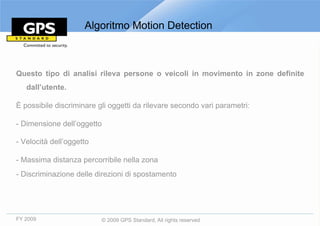

8. Algoritmo Motion Detection
Questo tipo di analisi rileva persone o veicoli in movimento in zone definite
dall’utente.
È possibile discriminare gli oggetti da rilevare secondo vari parametri:
- Dimensione dell’oggetto
- Velocità dell’oggetto
- Massima distanza percorribile nella zona
- Discriminazione delle direzioni di spostamento
FY 2009 © 2009 GPS Standard, All rights reserved

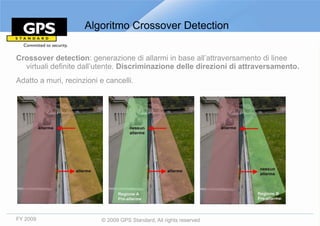

9. Algoritmo Crossover Detection
Crossover detection: generazione di allarmi in base all’attraversamento di linee
virtuali definite dall’utente. Discriminazione delle direzioni di attraversamento.
Adatto a muri, recinzioni e cancelli.
FY 2009 © 2009 GPS Standard, All rights reserved

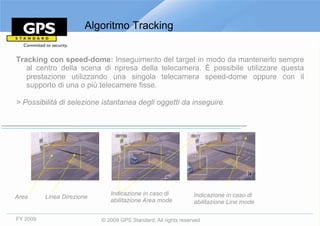

10. Algoritmo Tracking
Tracking con speed-dome: Inseguimento del target in modo da mantenerlo sempre
al centro della scena di ripresa della telecamera. È possibile utilizzare questa
prestazione utilizzando una singola telecamera speed-dome oppure con il
supporto di una o più telecamere fisse.
> Possibilità di selezione istantanea degli oggetti da inseguire.
Indicazione in caso di Indicazione in caso di
Area Linea Direzione
abilitazione Area mode abilitazione Line mode
FY 2009 © 2009 GPS Standard, All rights reserved

11. Algoritmo rilevazione Oggetti Rimossi
Oggetti rimossi: segnalazione di cambiamenti a lungo termine di una scena
inquadrata per riconoscimento di oggetti sottratti.
Analisi OGGETTI RIMOSSI
Rileva oggetti rimossi da una
scena.
Analisi INTRODUZIONE
OGGETTI
Rileva oggetti che compaiono e
rimangono nella scena per un
tempo predeterminato.
FY 2009 © 2009 GPS Standard, All rights reserved

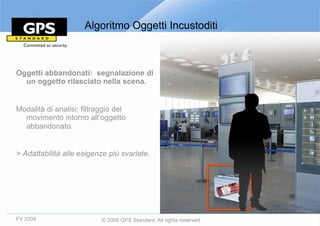

12. Algoritmo Oggetti Incustoditi
Oggetti abbandonati: segnalazione di
un oggetto rilasciato nella scena.
Modalità di analisi: filtraggio del
movimento intorno all’oggetto
abbandonato.
> Adattabilità alle esigenze più svariate.
FY 2009 © 2009 GPS Standard, All rights reserved

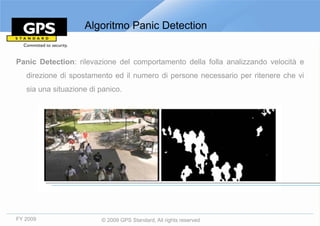

13. Algoritmo Panic Detection
Panic Detection: rilevazione del comportamento della folla analizzando velocità e
direzione di spostamento ed il numero di persone necessario per ritenere che vi
sia una situazione di panico.
FY 2009 © 2009 GPS Standard, All rights reserved

14. Algoritmo Counting
People/Vehicle counting: conteggio, situazioni di sovraffollamento di ambienti o
conteggio di passaggi di auto.
Conteggio passaggi
FY 2009 © 2009 GPS Standard, All rights reserved

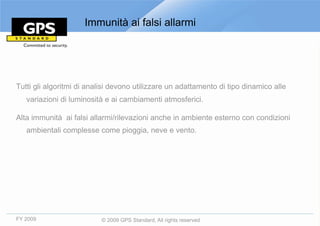

15. Immunità ai falsi allarmi
Tutti gli algoritmi di analisi devono utilizzare un adattamento di tipo dinamico alle
variazioni di luminosità e ai cambiamenti atmosferici.
Alta immunità ai falsi allarmi/rilevazioni anche in ambiente esterno con condizioni
ambientali complesse come pioggia, neve e vento.
FY 2009 © 2009 GPS Standard, All rights reserved

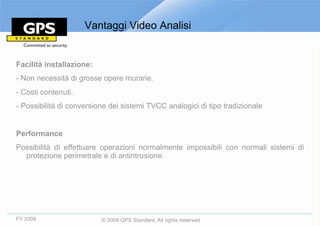

16. Vantaggi Video Analisi
Facilità installazione:
- Non necessità di grosse opere murarie.
- Costi contenuti.
- Possibilità di conversione dei sistemi TVCC analogici di tipo tradizionale
Performance
Possibilità di effettuare operazioni normalmente impossibili con normali sistemi di
protezione perimetrale e di antintrusione.
FY 2009 © 2009 GPS Standard, All rights reserved

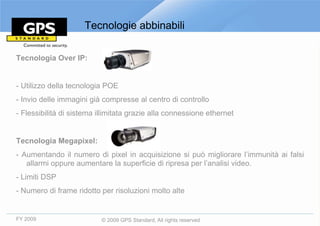

17. Tecnologie abbinabili
Tecnologia Over IP:
- Utilizzo della tecnologia POE
- Invio delle immagini già compresse al centro di controllo
- Flessibilità di sistema illimitata grazie alla connessione ethernet
Tecnologia Megapixel:
- Aumentando il numero di pixel in acquisizione si può migliorare l’immunità ai falsi
allarmi oppure aumentare la superficie di ripresa per l’analisi video.
- Limiti DSP
- Numero di frame ridotto per risoluzioni molto alte
FY 2009 © 2009 GPS Standard, All rights reserved

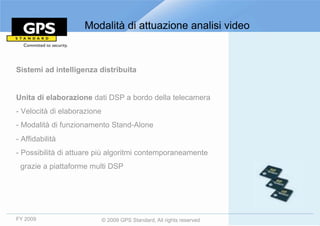

18. Modalità di attuazione analisi video
Sistemi ad intelligenza distribuita
Unita di elaborazione dati DSP a bordo della telecamera
- Velocità di elaborazione
- Modalità di funzionamento Stand-Alone
- Affidabilità
- Possibilità di attuare più algoritmi contemporaneamente
grazie a piattaforme multi DSP
FY 2009 © 2009 GPS Standard, All rights reserved

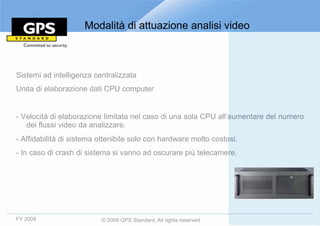

19. Modalità di attuazione analisi video
Sistemi ad intelligenza centralizzata
Unita di elaborazione dati CPU computer
- Velocità di elaborazione limitata nel caso di una sola CPU all’aumentare del numero
dei flussi video da analizzare.
- Affidabilità di sistema ottenibile solo con hardware molto costosi.
- In caso di crash di sistema si vanno ad oscurare più telecamere.
FY 2009 © 2009 GPS Standard, All rights reserved

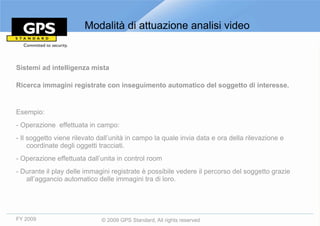

20. Modalità di attuazione analisi video
Sistemi ad intelligenza mista
Ricerca immagini registrate con inseguimento automatico del soggetto di interesse.
Esempio:
- Operazione effettuata in campo:
- Il soggetto viene rilevato dall’unità in campo la quale invia data e ora della rilevazione e
coordinate degli oggetti tracciati.
- Operazione effettuata dall’unita in control room
- Durante il play delle immagini registrate è possibile vedere il percorso del soggetto grazie
all’aggancio automatico delle immagini tra di loro.
FY 2009 © 2009 GPS Standard, All rights reserved

21. Grazie dell'attenzione
